Замена рабочего цилиндра сцепления форд фокус 2

Процесс замены главного тормозного цилиндра:

1. Отключить напряжение от аккумулятора – достаточно снять от клеммы «–» провод.

2. Провести процедуру по снятию шумоизоляционной обивки моторного отсека. Тут в принципе ничего сложного нет, главное найти и открутить все болты крепления, а также расстегнуть хомуты крепления шлангов к обивке. Делать всё аккуратно и сильно не дёргать.

4. Далее немного нужно послабить четыре гайки, что держат тормозные трубы.

5. Чтобы снять главный цилиндр со шпилек, необходимо отвинтить две гайки, что его крепят к вакуумному усилителю тормозов. После его снятию нужно полностью раскрутить предыдущие четыре гайки крепления трубок. Но перед этим под главный цилиндр подставьте резервуар, иначе с него вытечет немного тормозной жидкости.

6. Теперь слейте из бачка всю жидкость в новый перевёрнутый цилиндр.

7. Ставим на новый цилиндр бачок с втулками. Если Вы купили новый тормозной цилиндр без бачка, то ничего страшного нет, можно запросто ставить резервуар от старого. Но также не забудьте достать со старого цилиндра две резиновые герметизационные втулки, что крепили бачок с тормозной жидкостью. Если они там износились и потрескались, тогда следует купить и поставить новые втулки.

8. Теперь установите обратно главный цилиндр к вакуумному усилителю и зажмите две гайки крепления. После чего подставьте опять под низ пустой резервуар и в бачок залейте тормозной жидкости. Лучше жидкость вливать той марки, что была, не мешать несколько видов.

9. Вот тут то и нужна помощь второго человека, который будет в кабине жать на тормоз по команде. Закройте пальцами четыре отверстия под тормозные трубки в главном цилиндре. Теперь помощник должен делать плавные и медленные нажатия на педаль тормоза пока из передних отверстий цилиндра не пойдёт тормозная жидкость.

10. Как жидкость потечёт, можно подсоединять две трубки к передним отверстиям главного цилиндра и заворачивать их гайки крепления. Но помощник в это время должен держать педаль тормоза в зажатом положении.

11. Таким же способом установите остальные две трубки к задним отверстиям: зажать их пальцами; помощник нажимает на педаль тормоза; как потечёт жидкость – вставить и закрутить остальные две трубки.

12. Поставить все детали, что были сняты: подключить колодку с проводами и шумоизоляционную обивку.

13. По окончанию сборки машины нажмите на педаль тормоза и, если она «мягкая», то нужно прокачать тормозную систему.

Рулевое и тормоза

Моменты затяжки Шевроле Авео
Рулевое и тормоза
Позиция Момент затяжки Н-м

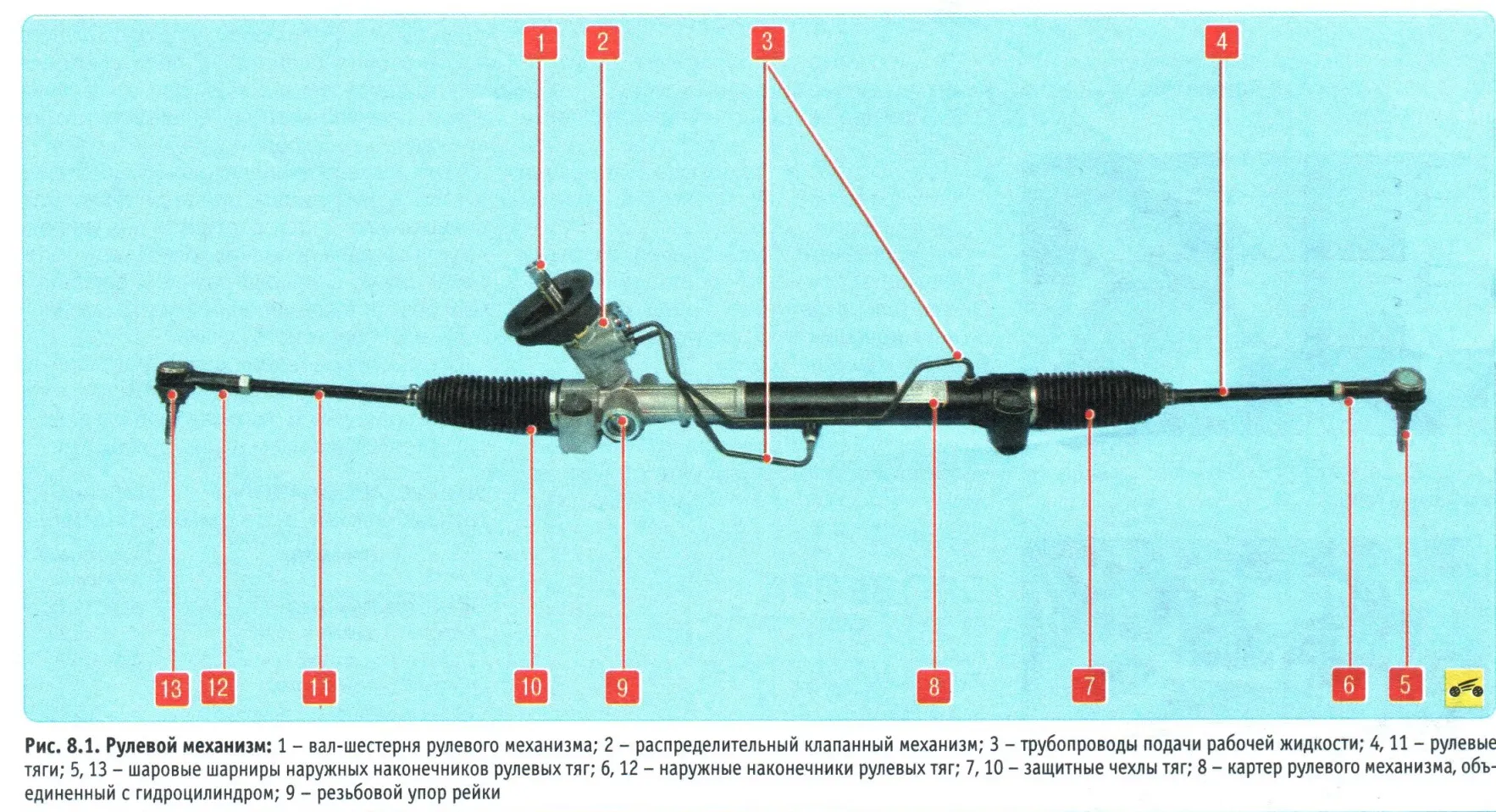

Рулевое управление
Винты крепления кожуха рулевой колонки 11
Болт крепления выключателя (замка) зажигания 2,5
болты и гайки крепления кронштейна рулевой колонки 20
Стяжные болты промежуточного вала 34
Болт крепления рулевого колеса 35
Винты крепления модуля подрулевых переключателей 3
Гайка крепления рулевой тяги к рейке 90
Гайка крепления пальца наружного наконечника рулевой тяги к поворотному кулаку 35
Контргайка наружного наконечника рулевой тяги 60
Болты крепления рулевого механизма к поперечине передней подвески 125
Тормозная система

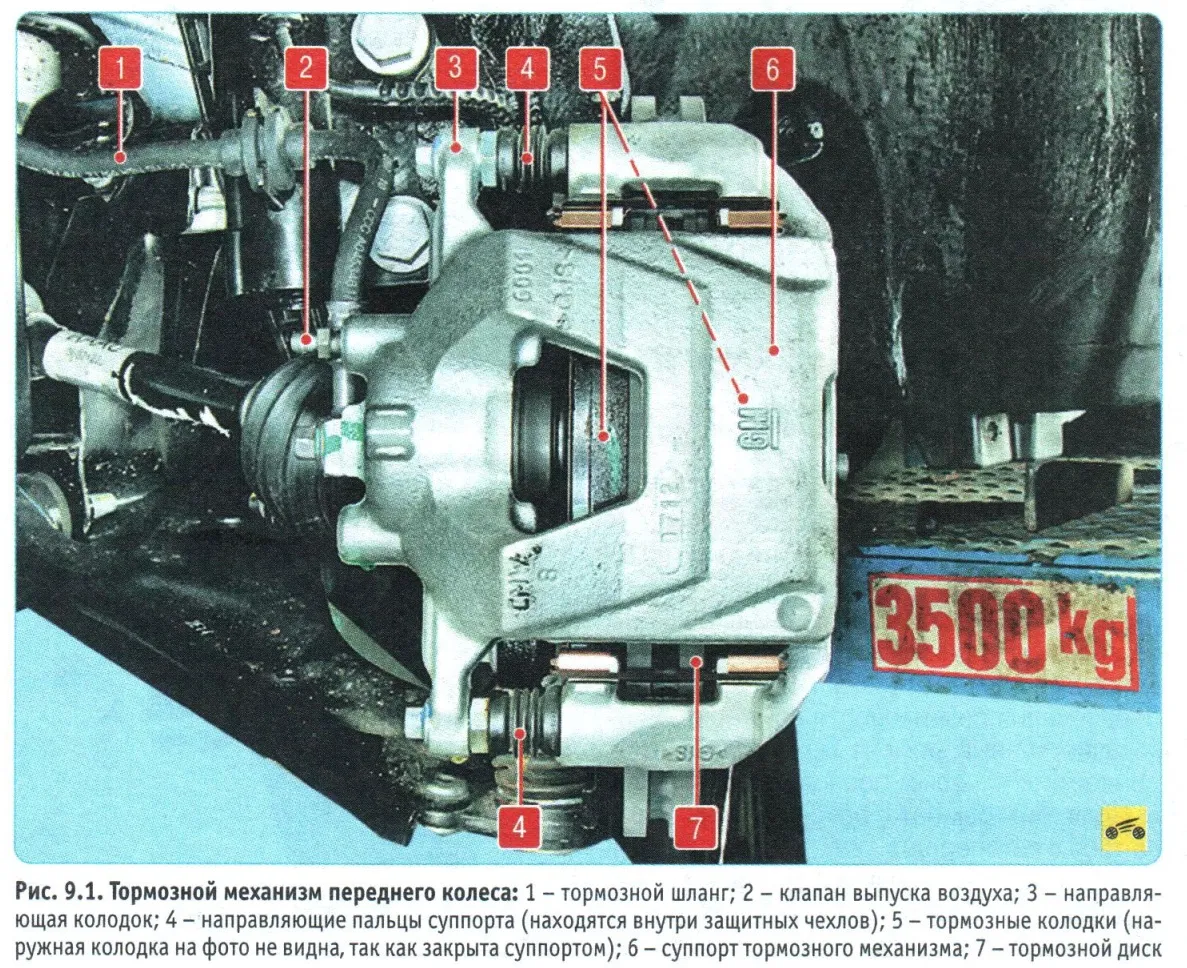

Болт крепления суппорта тормозного механизма переднего колеса:
1-й этап 90
2-й этап довернуть на 60°
Направляющий палец суппорта 28
Винт крепления тормозного диска к фланцу передней ступицы 9
Винт крепления тормозного барабана к фланцу задней ступицы 9
Болт-штуцер крепления наконечника тормозного шланга к рабочему цилиндру тормозного механизма переднего колеса 18
Штуцер тормозного трубопровода 14
Клапан для удаления воздуха 17
Болты крепления рабочего цилиндра тормозного механизма заднего колеса 10
Гайка крепления главного тормозного цилиндра к вакуумному усилителю 50
Болты крепления вакуумного усилителя к кронштейну 19
Болты крепления гидроэлектронного блока антиблокировочной системы тормозов к кузову 20
Болты и гайки крепления кронштейна педали к передней панели кузова 20
Гайки крепления рычага стояночного тормоза 10
Данные из руководства по ремонту Шевроле Авео Т300

Замена главного цилиндра сцепления на Ford Focus 2

Автомобиль Форд Фокус 2, нужно заменить главный цилиндр сцепления, причиной замены стала утечка тормозной жидкости. Главный цилиндр закреплен на кронштейне педали сцепления и расположен высоко под передней панелью, поэтому процесс его замены достаточно трудоемкий.

Приступаем. Открываем капот. Отключаем и вытаскиваем аккумулятор.

После нужно снять аккумуляторную полку…

… она крепится на три болта.

Далее необходимо добраться к цилиндру сцепления.

Начинаем снимать трубку, подведенную к цилиндру сцепления.

Перед тем, как начинать демонтаж старого сцепления, нужно откачать тормозную жидкость, ее можно откачивать шприцом (откачивается до отметки «мин»).

Шланг нужно вытащить из крепления…

… для этого потребуется аккуратно поддеть и вытащить отверткой фиксирующую скобу,

Снимаем датчик положения педали. Отводим его в сторону на жгуте проводов. Вынимаем из отверстий в кронштейне педали пистоны крепления жгута (эту операцию можно выполнить и после снятия кронштейна).

Приступаем к демонтажу педали сцепления, она должна сниматься вместе с кронштейном.

На этом этапе возникнет трудность.

Дальше все намного проще, понадобится всего лишь отцепить цилиндр от педали и заменить его.

Заменить цилиндр сцепления на ФФ2 куда проще чем добраться. Собираться все должно в обратной последовательности.

Сколько тормозной жидкости нужно для замены

Для частичной замены тормозной жидкости вам потребуется 1 л, для полной 1,5 л, того стандарта который написан в инструкции авто. Зачастую льют DOT 4 и DOT 5.1 Подробнее

Замена сцепления Ford Focus 2

Подробное видео руководство как снять коробку передач и поменять диск сцепления на Ford Focus 2 самостоятельно. Замена сцепления Форд Фокус 2. Подробнее

Как прокачать тормоза

Чтобы правильно прокачать тормоза, нужно знать порядок прокачки, который указан производителем автомобиля. При этом нельзя допускать такие ошибки. Подробнее

Она прокачивается как тормозная в Фокусе, после нужно снять колпачок 2, педалью сцепления накачать жидкость, краник 1 нужно отвернуть.

Чтобы избежать попадания тормозной жидкости на окрашенную поверхность, желательно воспользоваться шлангом от капельницы. При помощи зажигалки можно расширить шланг капельницы, после надеть на штуцер, другой конец нужно провести через подкрылок вниз, в банку с жидкостью. Когда начнете прокачивать систему, Вы будите видеть пузырьки воздуха в шланге. На мой взгляд, так на много проще произвести прокачку сцепления после замены ГТЦ Focus Focus 2.

Новые статьи

  • МКПП MEGANE II снятие и установка.МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MEGANE II: СНЯТИЕ И УСТАНОВКА Установите автомобиль на подъемник. Снимите крышку аккумуляторной .
  • Замена ремня ГРМ Рено Меган 2 2частьПОДГОТОВКА К УСТАНОВКЕ РЕМНЯ ГРМ MEGANE II (2-Й СПОСОБ) Вторая процедура применяется для замены любых элементов, находящихся в передней части ГРМ .
  • Замена ремня ГРМ Рено Меган 2 1частьЗамена ремня ГРМ Рено Меган 2 (снятие и установка). Необходимые инструменты: опорная перекладина для вывешивания двигателя, переходник к .
  • Как отличить оригинальный комплект ремня ГРМ 7701477024 от подделки.Как отличить оригинальный комплект ремня ГРМ 7701477024 от подделки. Прежде всего, всем хочу сказать, что то, что вы сейчас прочитаете это .
  • Оригинальные и неоригинальные запчасти Renault.После покупки автомобиля у владельцев Renault встает вопрос на счет того, где обслуживаться и какие запчасти покупать для своего автомобиля – .

Замена главного цилиндра привода выключения сцепления

Для замены главного цилиндра привода выключения сцепления в автомобиле Opel Astra вам потребуются: торцовая головка и ключ «на 13», ключ «на 11» для гаек крепления трубопроводов, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите пробку бачка главного тормозного цилиндра.

3. . и откачайте, например, большим медицинским шприцем тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.

Примечание

Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздельных контуров гидропривода тормозов и одна для гидропривода выключения сцепления.

6. Выверните винт крепления фиксатора расширительного бачка к кронштейну.

7. . снимите фиксатор.

8. . и отведите бачок в сторону, не отсоединяя от него шланги и не сливая охлаждающую жидкость.

Примечание

Снятие расширительного бачка в Астре необходимо для получения доступа к главному цилиндру привода выключения сцепления.

9. Отсоедините питающий шланг главного цилиндра гидропривода выключения сцепления от патрубка бачка главного тормозного цилиндра.

10. Удерживая демпфер главного цилиндра гидропривода выключения сцепления от проворачивания, отверните от него гайку крепления трубки гидропривода.

11. Снимите нижнюю левую нижнюю облицовку панели приборов (см. Снятие и установка рулевой колонки).

12. Отсоедините от педали сцепления толкатель главного цилиндра привода выключения сцепления. Для этого снимите стопорную шайбу пальца вилки толкателя.

13. . и извлеките палец из отверстий вилки и педали.

14. Выверните верхнюю.

15. . и нижнюю гайки крепления главного цилиндра привода выключения сцепления к панели кузова.

16. . и снимите главный цилиндр.

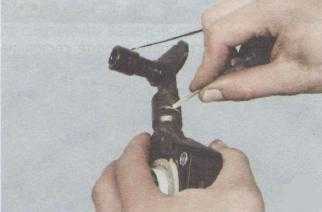

17. Подденьте отверткой фиксатор крепления демпфера к главному цилиндру.

18. . выньте фиксатор из пазов главного цилиндра.

19. . и извлеките из главного цилиндра демпфер.

20. Отсоедините от главного цилиндра питающий шланг.

21. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. Прокачка гидропривода выключения сцепления).

22. Проверьте работу привода и при необходимости отрегулируйте ход педали сцепления (см. Проверка и регулировка хода педали привода выключения сцепления).

Нужно заменить трубку сцепления Опель Комбо? Трубка сцепления Опель Комбо бывает составного типа – из двух жестких трубок по краям и гибкого шланга в середине. Есть и простого типа – шланг с креплением штуцер-гайка по краям или цельнометаллическая изогнутая в соответствии с геометрией расположения под кузовом. Бывает разной длины, в зависимости от модели и типа коробки.

Поскольку проходит трубка сцепления Opel Combo под капотом снизу автомобиля, иногда производителями предусмотрена дополнительная защита (рубашка) – гофрированная резиновая или пластиковая труба-чехол. Продается она в сборе, иногда с предохранительным клапаном, зависит от модели автомобиля. Самые распространенные материалы изготовления трубки сцепления – медь, латунь, сталь, резина, пластик. Внутренний диаметр обычно 6 мм.

Стоимость трубки сцепления Опель Комбо:

Варианты Цена
Трубка главного цилиндра сцепления от 1200 руб.
Трубка рабочего цилиндра сцепления от 1500 руб.

Купить трубку сцепления Опель Комбо:

с 20.00 до 10.00

отправьте нам заявку на:

Стоимость трубки сцепления зависит от того, новая она или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Трубка сцепления Опель Комбо – важный элемент, без него не будет работать сцепление. Она соединяет главный цилиндр сцепления с рабочим. Расположена она под днищем автомобиля, имеет выступающий изгиб, который часто перетирается или повреждается механически. При возникновении проблем советуем вызвать эвакуатор. После замены трубки сцепления советуем заменить трансмиссионную жидкость и прокачать систему. Вместе с трубкой сцепления Опель Комбо советуем приобрести и жидкость.

Рекомендуемые производители трубки сцепления: оригинальные, LUK, SACHS, VALEO, NK, TRW.

Когда покупать трубку сцепления:- Проваливается педаль сцепления, упал уровень жидкости, лужа на асфальте под капотом в результате разрыва трубки;- Автомобиль наехал на твердый предмет, трубка деформировалась или повредилась;- Повреждены места крепления, надломы;- Трубка сцепления износилась, перетерлась

Процедура замены сцепления

Как всегда, любая неисправность может быть устранена в автосервисе или на станции техобслуживания. Этот способ, конечно, прост, но и довольно дорог. Многие отечественные автолюбители привыкли делать все своими руками. Самостоятельный ремонт муфты на Форд Фокус 2 тоже возможен, просто, стоит следовать инструкциям и учитывать рекомендации опытных мастеров и автовладельцев.

Для начала необходимо обеспечить свободный доступ к узлу, подлежащему замене. Для этого нужно демонтировать воздушный фильтр и аккумуляторную батарею с вашего Ford Focus 2. Дальше процедура осуществляется по следующему сценарию:

  1. Открутить крепления полки аккумуляторной батареи (4 гайки) и снять ее.
  2. Выкрутить болт крепления электропроводки к коробке переключения передач.
  3. Снять крепление коробки передач к двигателю (3 болта).
  4. Вынуть трубку гидропривода сцепления.
  5. Поднять автомобиль на домкрате и вывесить его.
  6. Снять тросы и слить масло из коробки переключения передач.
  7. Демонтировать нижнюю опору двигателя.
  8. Открутить гайки шаровых опор.
  9. Достать приводы колес.
  10. Вывесить двигатель и коробку передач.
  11. Снять крепления коробки передач к двигателю.
  12. Снять коробку переключения передач.
  13. Открутить корзину (6 болтов).
  14. Снять корзину и ведомый диск, придерживая отверткой маховик, чтоб не прокручивался.
  15. Заменить изношенные или все детали сцепления.
  16. Установить корзину на место, центруя по штифтам маховика.
  17. Провести сборку в обратном порядке.

При установке сцепления, обратите внимание, что ведомый диск должен ставиться таким образом, чтобы надпись «Gearbox-side» на нем была в сторону коробки переключения передач. Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2

Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой

Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой

Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2. Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой.

Замена сцепления на Форд Фокус 2 Замена сцепления на Форд Фокус 1 и 2 Всеволожской сборки Замена сцепления Форд Фокус 1 и 2 видео Замена тормозухи и прокачка сцепления на Ford Focus 2 Как поменять главный цилиндр сцепления

Интересно почитать:

  1. Аккумулятор для Форд Фокус 2 рестайлинг 1.6.

Основные агрегаты в любом автомобиле — это двигатель и коробка. Они тесно взаимосвязаны между собой. Однако в момент переключения передач эти два узла необходимо разъединить. Поэтому в конструкции любого автомобиля с МКПП предусмотрено фрикционное сцепление.

Данный механизм производит передачу и сглаживание усилий крутящего момента, что идет на коробку. Замена сцепления — весьма сложная операция. Однако ее вполне можно выполнить самостоятельно. Сегодня мы расскажем, как производится на автомобиле «Форд-Фокус-2» замена сцепления своими руками.

Цилиндр сцепления главный aveo t300

Переделка гидроцилиндра сцепления автомобиля Шевроле Лачетти на механический выжимной и рабочий цилиндр от Авео Т200.

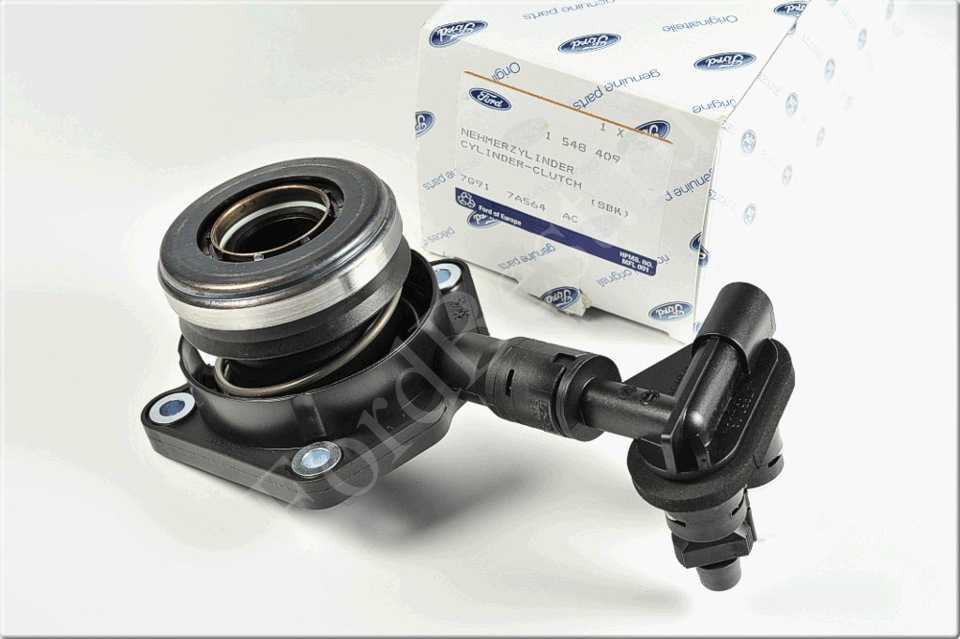

Рабочий цилиндр сцепления Лачетти выполнен одним узлом с выжимным подшипником — GM 96286828 Подшипник выжимной гидравлический.

Этот узел отличается крайней ломучестью и является одной из болячек Лачетти.

С целью надёжности и удешевления конструкции многие владельцы переделывают этот узел на узел от Авео.

Список необходимых деталей:

— Valeo 804727 Цилиндр выключения сцеления

— LUK 500032110 Подшипник выключения сцепления

— GM 96144874 Рычаг привода сцепления

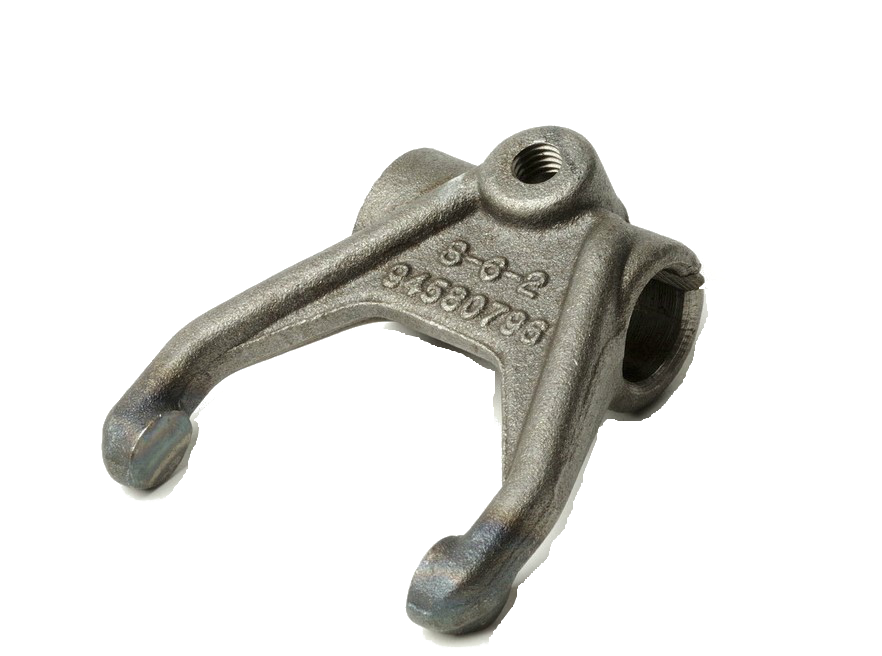

— GM 94580796 Вилка подшипника выжимного

— GM 94580547 Направляющая выжимного подшипника

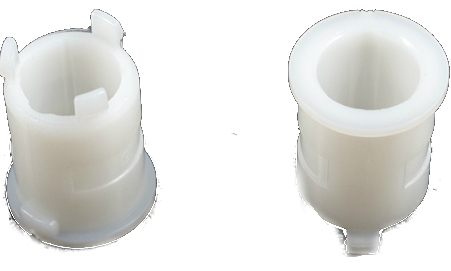

— GM 96285014 Втулка рычага сцепления 2 шт.

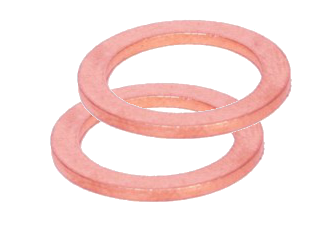

— GM 94525077 Кольцо уплотнительное шланга 2 шт.

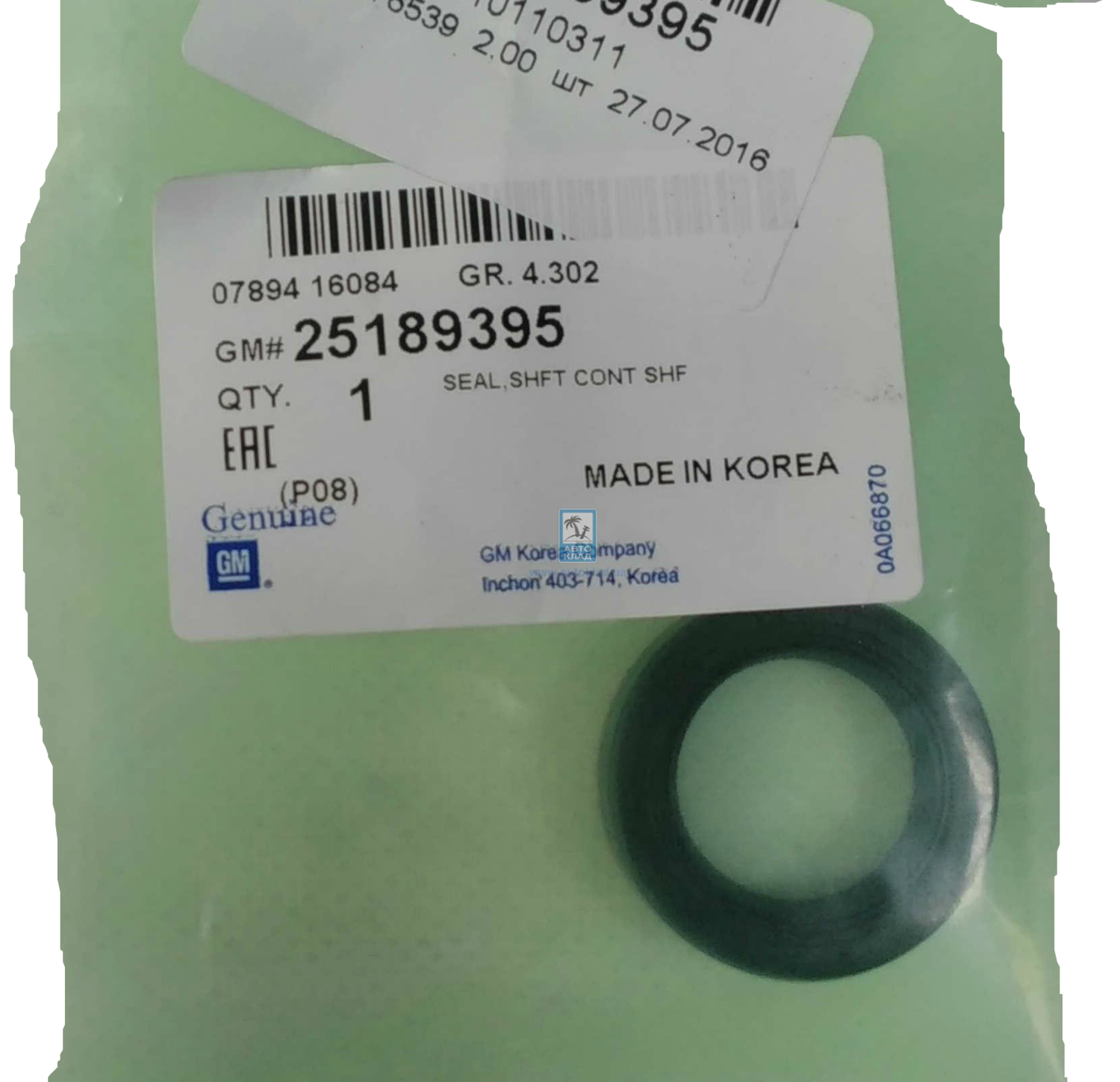

— GM 25189395 Сальник первичного вала КПП

— GM 94580546 Уплотнительное кольцо направляющей

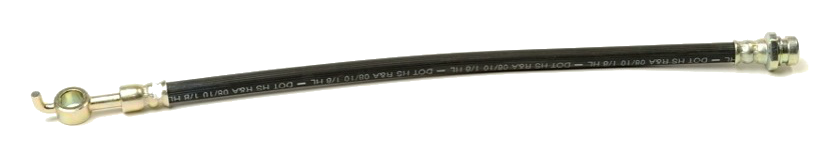

— RAON CYC075 Шланг трубки сцепления

— GM 94535521, 94500795 по 1шт., 94500298 2шт., 94500766 3шт. — болты

Итак, потёк выжимной, ой, гидровыжимной! Вся беда в том, что в Лаче он внутри картера сцепления, значит, надо скинуть КПП. Да ещё и в прошлом году его меняли. Ставили Valeo 804513, как и был в оригинале. Только он почему-то год отходил. опа, не первый человек жалуется на эту хрень.

Слышал, что ставят рычажную схему от Авео Т200. Купил детали (смотрите список выше).

Далее пишу по памяти (а менял года 3 назад)

1. Открутить гайки ступичных подшипников

2. Поднять автомобиль.

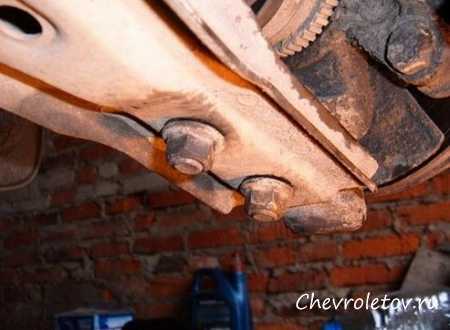

3. Демонтировать шаровые опоры.

4. Снять стартер.

5. Повыдирать приводные валы.

6. Снять гитару (заднюю опору движка или коробки).

7. Поддомкратить двигатель и КПП.

8. Отсоединить датчик скорости, лягушку, трубопровод и всё, что мешает.

9. Снять подушку КПП.

11.Выкрутить и выкинуть нахрен этот гидровыжимной.

12.Установить сальник первичного вала и кольцо направляющей выжимного.

13.Тремя болтами прикрутить направляющую выжимного.

14. Установить одну втулку рычага привода внутри картера и другую вверху, место найдёте.

15. Установить рычаг, внутри прикрутить вилку, соединить её с выжимным.

16. Собираете в обратной последовательности.

17.Прикручиваете рабочий цилиндр за пределами картера. (если потечёт, замена 10 мин. и цена 800 руб.!)

18.Накручиваете шланг сцепления на цилиндр и прокачиваете систему.

Итог: все запчасти всего на 1200 руб. дороже гидровыжимного Valeo 804513, но не в пример надёжнее.

Кстати, цена выжимного от Авео — рублей 600! (не 2600!) цилиндра — 800! (не 2600!), и самый большой плюс — теперь при замене цилиндра не нужно снимать КПП!

Если для Вас эта инструкция слишком сложная, приезжайте к нам — всё сделаем!

КЛУБ CHEVROLET LACETTI/CRUZE

Работа достаточно простая, но сильно портит кровь хлипкий пластиковый корпус штуцера-переходника. Если работать неаккуратно и спешить, то можно запросто его сломать, а купить такой штуцер очень тяжело. Кстати, его каталожный номер Алгоритм прокачки Словом, работаем аккуратно и не спеша, прокачиваем сцепление на Лачетти в такой последовательности: Ход педали должен быть от до мм. Затяните контргайку после регулировки.

Регулировка момента выключения сцепления Шевроле Авео — Потяните ручку ручного тормоза. При перемещении рычага переключения передач в положение заднего хода медленно отпустите педаль сцепления и измерьте расстояние между точкой, когда шум не слышен, и точкой, когда сцепление Chevrolet Aveo полностью включено.

Расстояние должно быть от 30 до 35 мм. Если ход педали находится за пределами указанного значения, проверьте следующее: Удаление воздуха из гидравлического привода сцепления Шевроле Авео Удалите воздух из гидросистемы, попавший в нее при отсоединении труб для ремонта. Присоедините к клапану прокачки эластичную прозрачную трубку.

Поместите другой конец шланга в стеклянный сосуд, наполовину наполненный тормозной жидкостью. Медленно сделайте прокачку педалью сцепления Chevrolet Aveo несколько раз. При нажатии педали ослабьте винт отбора воздуха и подсадите, пока жидкость не начнет течь наружу.

Как прокачать сцепление

Дополните бачок жидкостью до максимального уровня. Снятие, проверка и установка нажимного диска корзины и ведомого диска сцепления Шевроле Авео Отсоедините отрицательный провод аккумулятора, Снимите винты крепления нажимного диска и корзину сцепления Шевроле Авео Снимите диск муфты сцепления с маховика. Визуальная проверка ведомого диска сцепления Шевроле Авео: После проверки замените диск сцепления при необходимости. Проверка ведомого диска сцепления: Глубина головки заклепки предельное значение: Проверка биения ведомого диска сцепления Шевроле Авео в направлении вращения: Проверка нажимного диска корзины сцепления Шевроле Авео Проверьте палец пружины на предмет износа.

Проверьте поверхность корзины сцепления на предмет износа или трещин. Проверьте поверхность на наличие масляного загрязнения. После проверки замените нажимной диск при необходимости. Глубина головки заклепки предельное значение: Проверка биения ведомого диска в направлении вращения: Проверка корзины Проверьте палец пружины на предмет износа. Проверьте поверхность корзины сцепления на предмет износа или трещин.

Проверьте поверхность на наличие масляного загрязнения.

После проверки замените нажимной диск при необходимости. Установка сцепления Шевроле Авео Нанесите универсальную смазку на шлицы ступицы диска сцепления. Выровняйте нажимной диск и диск муфты на маховике с помощью оправки.

Установите нажимной диск на маховик и затяните винты крепления нажимного диска моментом 15 Нм Снимите центрующую оправку ведомого диска.

Цилиндры сцепления Шевроле Авео Т Снятие и установка главного цилиндра сцепления Перед отсоединением шланга бака резервуара удалите жидкость из расширительного бачка. Снимите фиксирующий штифт штока толкателя и шток толкателя. Снимите хомут крепления шланга пополнения главного цилиндра.

Замена главного цилиндра сцепления Ford Focus 2

В случае наличия некоторых признаков, может потребоваться замена главного цилиндра сцепления Ford Focus 2. С большой долей вероятности рассматриваемая процедура понадобится, если сцепление выключается не полностью или функционирует с перебоями. Проведения работ собственными силами желательно производить с помощником. Нужно запастись минимальным инструментарием, состоящим из: набора накидных головок, гаечных ключей, плоскогубцев, крестообразной и плоской отвертки.

Демонтаж

Замена главного цилиндра сцепления Ford Focus 2 и его прокачка доступна для проведения своими силами. Обладая элементарными знаниями об устройстве автомобиля, необходимый инструментарий и напарника, данная процедура не займет много времени и сил. Комплекс работ следует начинать с демонтажа определенных узлов и деталей в такой последовательности:

  • Откручивается и снимается пробка резервуара главного тормозного цилиндра (ГТЦ). Емкость состоит из трех отделений, два из которых
  • предназначены для гидропривода системы тормозов, а третье взаимодействует с деактивацией сцепления;
  • При помощи спринцовки или 20-кубового шприца отбирается часть жидкости из бачка гидравлического привода;
  • Демонтируется полочка для крепления аккумуляторной батареи;
  • Шланги, подходящие к элементам ГТЦ, сжимаются в пучок;
  • Наконечник, размещенный на фитинге бака цилиндра, следует снять;
  • С использованием отвертки, отводится фиксатор концевика трубопровода гидропривода, который демонтируется;
  • С аккумулятора снимается минусовая клемма;
  • От кронштейновой части педали отсоединяется привод опции «круиз-контроль»;
  • Пучок держателя проводов снимается и отводится в сторону;
  • Используя отвертку необходимо утопить пару фиксаторов вилки толкателя в соответствующие пазы.

Основная часть

Дальнейшие манипуляции связаны с демонтажем педали сцепления и непосредственно заменой основного цилиндра:

  • Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
  • Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
  • Снимается педаль сцепления;
  • Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
  • При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
  • Наконечник шланга смещается в сторону с последующим снятием;
  • Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

  • Снимается колпак клапана;
  • Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
  • Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
  • Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
  • В резервуар должна начать выливаться старая ТЖ;
  • Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
  • Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.

Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

голоса

Рейтинг статьи

Замена педали тормоза и сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Замена педали тормоза и сцепления производятся лишь при их деформации или же при существенной поломки из-за которой на педали становиться невозможно нажимать. Иногда неопытные люди допускают ошибки греша на неправильную работу педали, но не всегда причина кроется именно в них, иногда всё намного проще. Сразу же под этим текстом вы видите два пункта, прочтите их прежде чем менять педали, возможно вы сэкономите себе деньги.

1. Было ли у вас когда нибудь такое, что при нажатие на педаль сцепления у неё был очень большой люфт? В основном это добавляет очень большое неудобство при переключении передач, а вся проблема здесь кроется во втулках которые располагаются на оси педали сцепления. (Как заменить втулки, читайте чуть ниже)

Примечание!Вышеописанная ситуация так же может произойти и с педалью тормоза. Лечится она заменой втулок педали!

2. А было ли у вас когда нибудь такое, что после полного нажатия на педаль, она очень медленно возвращалась в своё исходное положение? Или вообще не возвращалась, то есть запала в полу и не идёт назад? Здесь уже всё дело либо в пружинки педали сцепления которую в таком случае необходимо заменить, либо проблема с самим тросом сцепления. Подробность замены пружинки, смотрите чуть ниже, а вот подробности по замене троса сцепления читайте в статье: «Замена троса сцепления».

Что нужно для замены

Чтобы произвести замену тормозного цилиндра, необходимо позаботиться о подготовке некоторых инструментов и материалов:

  • набор гаечных ключей;
  • отвертка;
  • плоскогубцы;
  • сухая ветошь;
  • металлическая щетка;
  • WD-40 (если что-то пойдет не по плану);
  • домкрат;
  • тормозной цилиндр;
  • баллонный ключ.

Инструменты для замены заднего тормозного цилиндра

Перед заменой желательно приобрести комплект тормозных колодок, поскольку их все равно нужно периодически менять, а разобранная задняя часть авто позволит без проблем это сделать. Выполнять работу нужно в просторном помещении ил на улице, чтобы было куда раскладывать запчасти после демонтажа

Важно запоминать не только последовательность их снятия, но и способ вынимания. Как только все будет готово, можно приступать к ремонтным работам. Съемник тормозных цилиндров

Съемник тормозных цилиндров

Качественная замена передних и задних тормозных колодок на Ford Focus

Замена тормозных колодок — это стандартная процедура для владельцев всех автомобилей без исключения. На авто марки Форд, на таких моделях как фокус 2 и фокус 3, замена тормозных колодок производится по мере их стирания и в среднем это происходит через 15 — 25 тыс. км пробега. Километраж будет во многом зависеть от самих тормозных колодок, состояния тормозных дисков, а также от стиля вождения и трафика.

Выбор тормозных колодок

Самым лучшим выбором тормозных колодок является тот, который регламентирован заводом производителем. Зачастую с конвейера выходят автомобили с расходными запчастями марки изготовителя, или фирм поставщиков производства. Одной из таких фирм для компании Ford является Bosch. В любом случае подбор любой запчасти производится по VIN номеру автомобиля, дабы исключить неточности при подборе.

Замена передних тормозных колодок

На автомобилях Форд фокус на передней подвеске — дисковые тормоза. Значит торможение происходит от трения фрикционных накладок колодок о металлические тормозные диски. Сами колодки устанавливаются в тормозную скобу и приводятся в движение суппортом. Процедура замены состоит из следующих этапов:

Снятие колес
Отжимание тормозного цилиндра

Снятие тормозной скобы и извлечение тормозных колодок (зачастую есть вероятность закисания направляющих, которые в некоторых случаях приходится прогревать газом)

Зачистка скобы суппорта, снятие окалины с тормозного диска, смазка направляющих (смазка должна производиться исключительно специализированной смазкой для тормозных систем, т.к. она не теряет свои свойства от нагрева)

Установка новых колодок, установка антивибрационных пластин (некоторые недобросовестные мастера игнорируют установку пластин, которые должны идти в комплекте с новыми колодками, однако это может привести к шуму и визгу при торможении, а также заклиниванию колодок)

Крайне важно соблюсти все нюансы и точно следовать этапам замены. На передние колеса приходится до 70% тормозного усилия, а значит и 70% безопасности при торможении зависит от них. Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Замена задних тормозных колодок

Тормозная система задних колес на автомобиле Форд фокус бывает в двух различных исполнениях — в дисковом и барабанном.

В первом случае замена почти идентична замене колодок на передних колесах, однако есть свои тонкости. Так как ручной тормоз совмещен с суппортом, то его сжатие необходимо производить специальным инструментом, который вдавливает поршень цилиндра, одновременно вворачивая его внутрь.

Если же сзади стоят барабанные тормоза, например на автомобилях с двигателем 1.4 и 1.6 л., тогда процесс замены будет следующим:

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

  1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
  2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.

  3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
  4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
