Снятие педали сцепления

Сцепление chevrolet aveo t200/t250

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

  1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
  2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.

  3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
  4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

Замена главного цилиндра сцепления Форд Фокус 2

Главный цилиндр сцепления Форд Фокус 2

Продолжаем рассматривать различные методы ремонта автомобиля Форд Фокус 2 в домашних условиях. На этот раз затронем тему сцепления, а именно замену его главного цилиндра. Очень часто данная деталь выходит из строя и когда это происходит, то эксплуатировать машину не представляется возможным. Главный цилиндр сцепления служит для передачи ножного усилия на педаль к вилке, которая механически отключает двигатель от трансмиссии и наоборот.

Основные неисправности системы сцепления Форд Фокус 2

Считается, что данный узел во всех автомобилях является относительно простым и легким в обслуживании. Однако это не означает, что его можно отремонтировать за пять минут. Каждому водителю необходимо контролировать работу сцепления и при возникновении первых признаков поломки, сразу же предпринять меры. Дело в том, что автомобиль без нормальной работы сцепления просто не способен передвигаться. Признаки неисправности сцепления:

  1. При полностью вдавленной педали затруднено включение скоростей.
  2. Частое падение уровня рабочей жидкости
  3. Шум при выключении сцепления
  4. Посторонние вибрации при включении сцепления.

Одной из частых поломок является выход из строя главного цилиндра, поэтому вам необходимо всегда контролировать уровень рабочей жидкости в бачке и своевременно доливать её. Если же избежать неисправности данного узла не удалось, то вам нужно провести его замену, о чем пойдет речь ниже в данной статье.

Инструкция по замене главного цилиндра сцепления Форд Фокус 2

Следует отметить, что данная процедура потребует наличие дополнительного помощника, иначе все операции будут даваться значительно тяжелее и дольше. Для начала вам нужно позаботиться про наличие всего необходимого инструмента.

Инструмент

  1. Набор гаечных ключей или торцевых головок
  2. Две плоские отвертки
  3. Медицинский шприц
  4. Емкость для отработанной жидкости.

Порядок выполнения работ

Итак, вы запаслись необходимым инструментарием и нашли помощника, теперь можно приступать к выполнению непосредственных работ.

  1. Желательно перед всеми работами освободить как можно больше свободного пространства. Для этого нужно снять аккумулятор и его полку, а также воздушный фильтр.

    Снятие АКБ

    Снятие короба АКБ

  2. Первым делом следует выкачать излишек рабочей жидкости из системы при помощи шприца. Открываем бачок и набираем жидкость в шприц. Повторяем процедуру пока уровень ТЖ не окажется на минимуме (согласно отметке на бачке).

    Бачок и цилиндр сцепления ФФ2

  3. Теперь необходимо отсоединить трубку, которая подводится к цилиндру сцепления. Данный шланг нужно освободить из крепления, поэтому берем отвертку и аккуратно поддеваем специальную скобу.

    Шланг поддеть отверткой

  4. Муфту с фиксирующей резинкой также освобождаем из кронштейна.
  5. Далее переходим к работам в салоне автомобиля. Здесь в первую очередь следует отключить датчик, контролирующий положение педали. Для этого отодвигаем фиксатор и вынимаем его из контактной панели. Также демонтируем пистоны, которые крепят жгут проводов.
  6. Педаль сцепления крепится к кузову на четырех гайках. Их нужно открутить ключом или головкой на «10».

    Кронштейн вид из салона

  7. Теперь нужно вытянуть цилиндр, педаль и трубки через специальное монтажное отверстие.
  8. Далее освободить трубку от цилиндра путем отщёлкивания фиксатора.
  9. Отсоединяем все наконечники и трубки.
  10. Когда тело цилиндра освобождено от всех трубок, то нужно вытащить его из кронштейна. Это делает путем поворота корпуса по часовой стрелке так, чтобы пазы кронштейна совпали со шлицами на цилиндре. Таким образом вытащить его.

    Цилиндр и кронштейн в сборе

  11. Теперь остается установить новый главный цилиндр сцепления на Форд Фокус 2 в порядке обратном вышеизложенному.
  12. Когда новый цилиндр будет установлен, вам нужно прокачать систему. Это делается также, как и для тормозного механизма. Накачиваете педалью давление и сливаете через специально отверстие излишки жидкости с воздухом. Тут вам понадобиться напарник.
  13. По окончанию всех работ проконтролируйте уровень рабочей жидкости и при необходимости долейте.

Нашим читателям, которым интересно не только читать, но и смотреть рекомендуем посмотреть видео по замене главного цилиндра сцепления на автомобиле Форд Фокус 2 ниже.

На этом инструкция окончена. Мы напоминаем, что залог успешной и долгой работы вашего автомобиля зависит от своевременного ремонта и надлежащего обслуживания машины. Удачи!

Общие принципы прокачки тормозов на автомобиле

Прокачка всей системы часто проходит одновременно с заменой ТЖ, у которой есть свой ресурс — два года или 60-70 тысяч км пробега.

Кроме того, воздух нужно выкачивать после ремонта и обслуживания контуров:

  • после замены тормозных шлангов;
  • замены или ремонта рабочих или главного тормозного цилиндра;
  • после замены элементов магистрали тормозной системы, трубок, штуцеров, уплотнителей;
  • если воздух попал в контуры в результате падения уровня ТЖ в расширительном бачке.

Симптомы

В этом случае покупаем литр рабочей жидкости такой же марки, как залита в систему, находим накидной ключ для штуцеров 9/11, прозрачную ёмкость, шланг и ключ на 17 мм для прокачки гидропривода сцепления, если это необходимо.

Фирменная тормозная жидкость.

Отечественная «тормозуха» ДОТ-4.

Замена главного цилиндра сцепления Ford Focus 2

В случае наличия некоторых признаков, может потребоваться замена главного цилиндра сцепления Ford Focus 2. С большой долей вероятности рассматриваемая процедура понадобится, если сцепление выключается не полностью или функционирует с перебоями. Проведения работ собственными силами желательно производить с помощником. Нужно запастись минимальным инструментарием, состоящим из: набора накидных головок, гаечных ключей, плоскогубцев, крестообразной и плоской отвертки.

Демонтаж

Замена главного цилиндра сцепления Ford Focus 2 и его прокачка доступна для проведения своими силами. Обладая элементарными знаниями об устройстве автомобиля, необходимый инструментарий и напарника, данная процедура не займет много времени и сил. Комплекс работ следует начинать с демонтажа определенных узлов и деталей в такой последовательности:

  • Откручивается и снимается пробка резервуара главного тормозного цилиндра (ГТЦ). Емкость состоит из трех отделений, два из которых
  • предназначены для гидропривода системы тормозов, а третье взаимодействует с деактивацией сцепления;
  • При помощи спринцовки или 20-кубового шприца отбирается часть жидкости из бачка гидравлического привода;
  • Демонтируется полочка для крепления аккумуляторной батареи;
  • Шланги, подходящие к элементам ГТЦ, сжимаются в пучок;
  • Наконечник, размещенный на фитинге бака цилиндра, следует снять;
  • С использованием отвертки, отводится фиксатор концевика трубопровода гидропривода, который демонтируется;
  • С аккумулятора снимается минусовая клемма;
  • От кронштейновой части педали отсоединяется привод опции «круиз-контроль»;
  • Пучок держателя проводов снимается и отводится в сторону;
  • Используя отвертку необходимо утопить пару фиксаторов вилки толкателя в соответствующие пазы.

Основная часть

Дальнейшие манипуляции связаны с демонтажем педали сцепления и непосредственно заменой основного цилиндра:

  • Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
  • Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
  • Снимается педаль сцепления;
  • Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
  • При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
  • Наконечник шланга смещается в сторону с последующим снятием;
  • Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

  • Снимается колпак клапана;
  • Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
  • Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
  • Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
  • В резервуар должна начать выливаться старая ТЖ;
  • Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
  • Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.

Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

голоса

Рейтинг статьи

Снятие, обслуживание, установка и регулировка педали сцепления

Снятие, обслуживание, установка и регулировка педали сцепления

Педаль сцепления установлена на общем кронштейне с педалью ножного тормоза

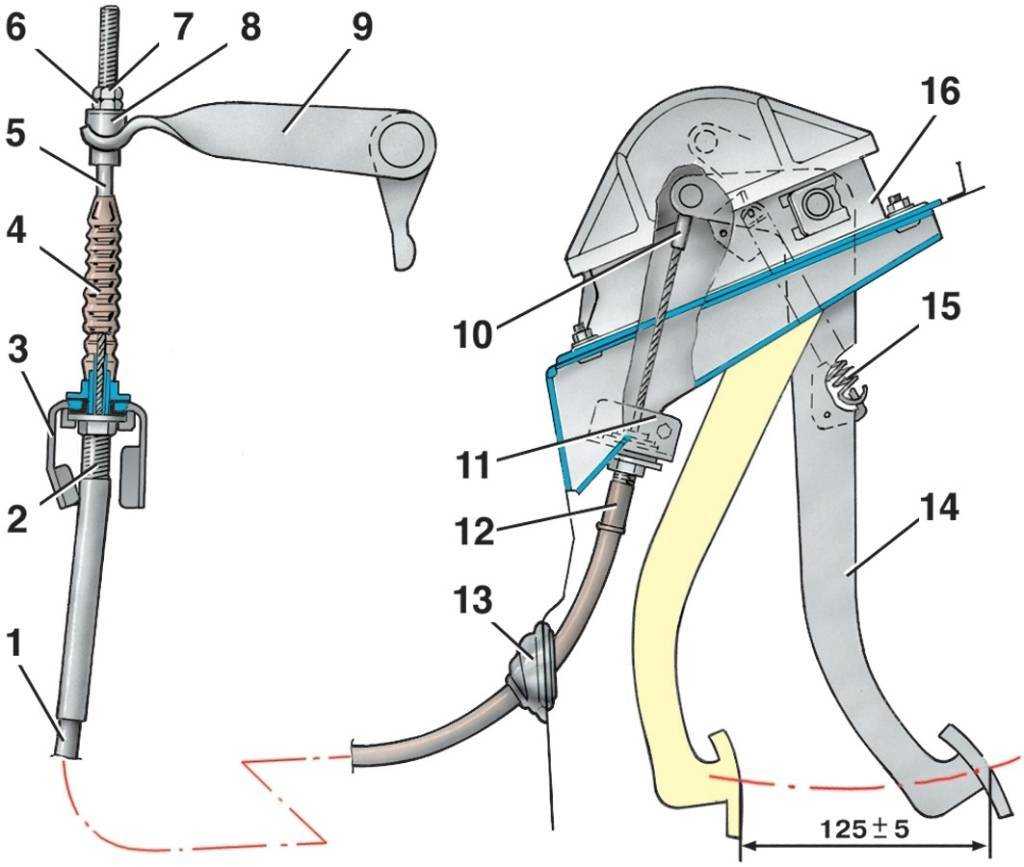

Конструкция педали сцепления

Детали конструкции педального привода сцепления

Элементы крепления педали сцепления

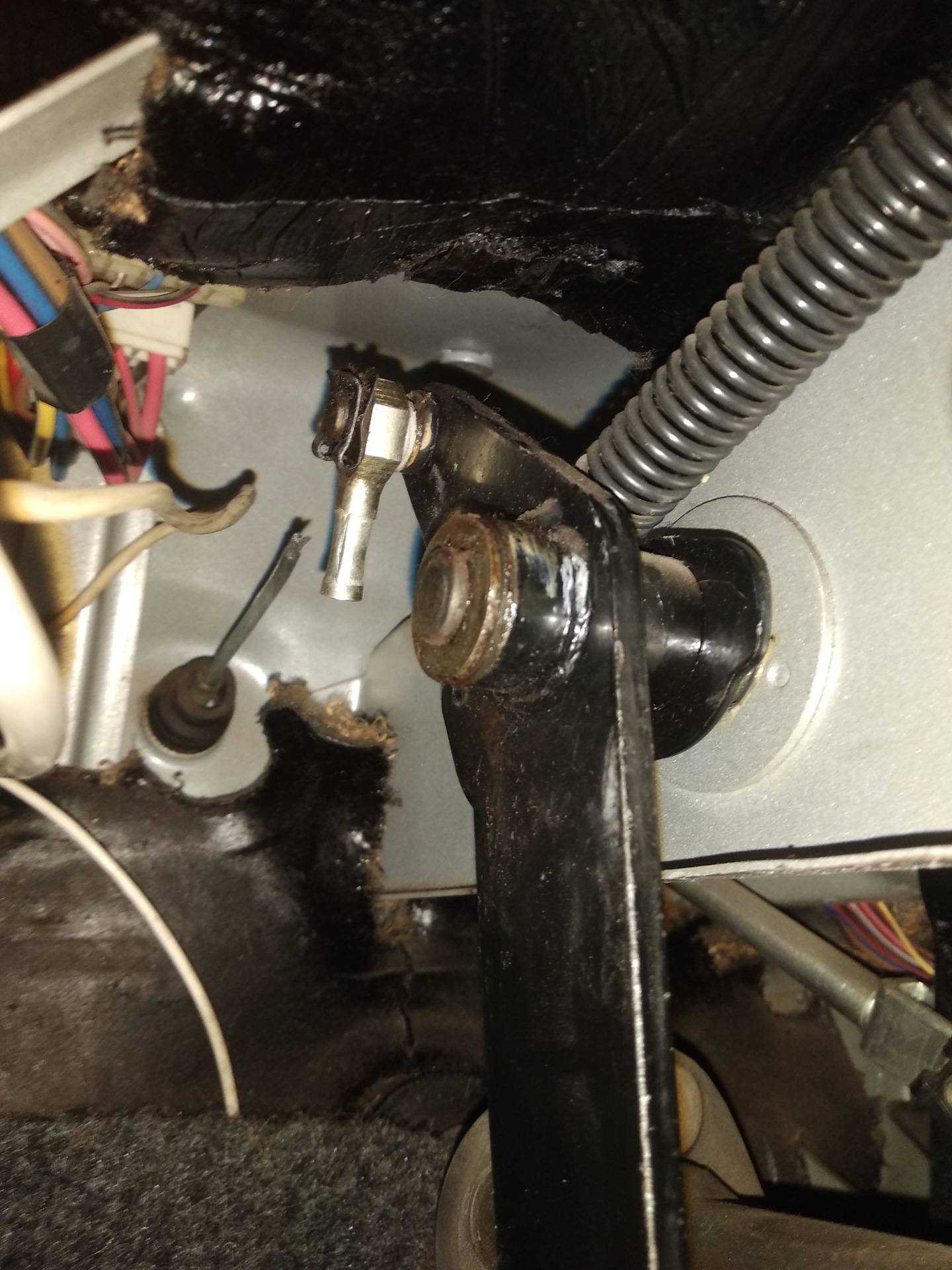

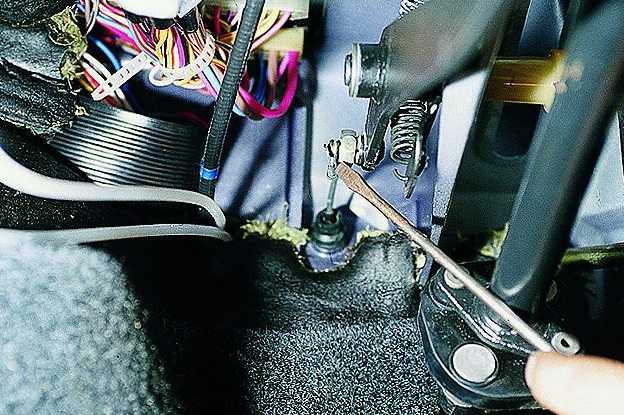

Снятие педали сцепления

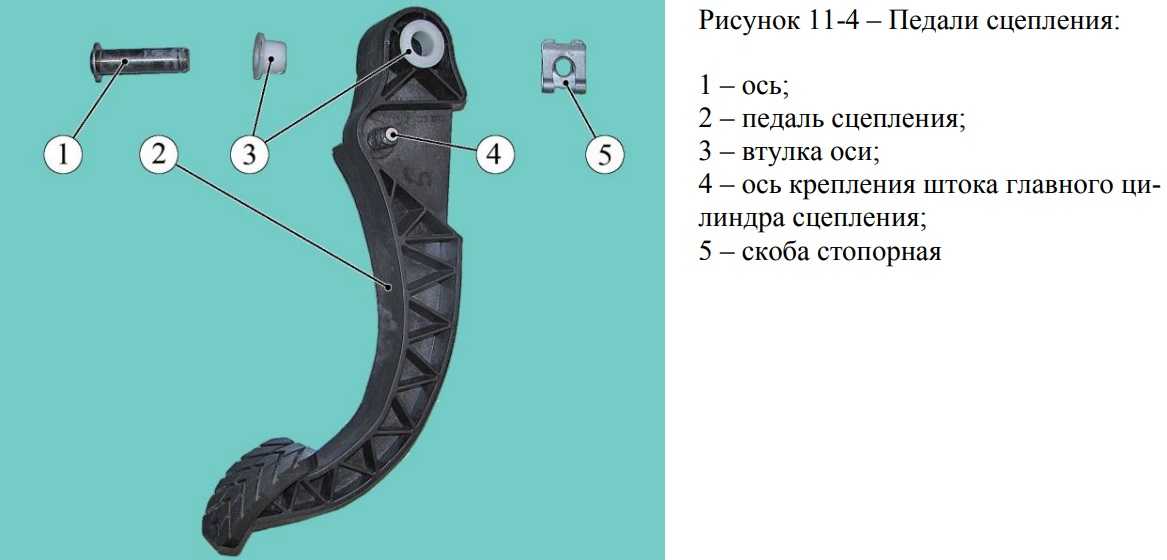

Компоненты сборки педали сцепления

Проверка бокового люфта педали сцепления

СНЯТИЕ

1. Снимите рулевую колонку (см. Главу
Подвеска и рулевое управление).
2. Отсоедините электропроводку от датчиков-выключателей огней заднего
хода и размыкания цепи стартера.
3. Снимите пружинные фиксаторы и извлеките пальцы крепления рычага
к толкателю и исполнительному штоку.
4. Отдайте регулировочную и стопорную гайки противооткатного устройства
(см. Главу
Тормозная
система).
5. Отпустите зажим и отсоедините приводной трос противооткатного
устройства от клапана удержания давления (PHV), — постарайтесь не
повредить защитный чехол и сердечник троса.
6. Отдайте гайки крепления главного цилиндра (см. Раздел
Снятие, обслуживание и установка компонентов главного цилиндра сцепления).
7. Выверните крепежные болты/гайки и снимите педальную сборку.

РАЗБОРКА

1. Снимите датчик-выключатель размыкания цепи стартера.
2. Снимите стопорные кольца, снимите вспомогательные пружину, шток
и втулку.
3. Извлеките штифт и снимите рычаг.
4. Снимите педаль сцепления с осевыми втулками .
5. Снимите упор, стопорное и уплотнительное кольца и шток S, затем
снимите пружину S и втулку S.
6. Снимите упоры с педали сцепления.
7. Снимите накладку колодки педали.

СБОРКА

1. Временно закрепите на опорном кронштейне педальной
сборки датчик-выключатель размыкания цепи стартера и прочие компоненты.
2. Тщательно прочистите отверстия в обеих педалях и заправьте в
них осевые втулки, предварительно смазав последние.
3. Добейтесь правильного совмещения отверстий в педалях, затем подсоедините
возвратную пружину тормозной педали и установите вспомогательные
штоки, пружину и втулку.
4. На моделях, оборудованных противооткатным устройством, подсоедините
соответствующий приводной трос.

УСТАНОВКА

1. Установка производится в порядке, обратном порядку
демонтажа компонентов, — замените изношенные и вышедшие из строя
детали, проследите, чтобы весь крепеж был затянут с требуемым усилием.

2. Измерьте величину бокового люфта педали сцепления при прикладывании
к колодке поперечного усилия порядка 1 кГс. Если результат измерения
превышает предельное допустимое значение (5.0 мм), замените осевые
втулки.
3.В заключение отрегулируйте педаль сцепления (см. ниже) и противооткатное
устройство (см. Главу
Тормозная
система).

РЕГУЛИРОВКА

1. Контргайками датчика-выключателя разрешения
запуска отрегулируйте полный ход педали сцепления в соответствии
с требованиями Спецификаций (130 ÷ 135 мм).

 Не пытайтесь регулировать
ход педали сцепления путем вращения собственно датчика-выключателя,
— если добиться требуемого результата при помощи контргаек
не удается, проведите регулировку, вращая толкатель главного
цилиндра. Закончив регулировку, затяните контргайки с требуемым
усилием (8 Нм: для гаек датчика-выключателя, 10 Нм: для гайки
штока толкателя).

2. Поверните толкатель главного цилиндра так, чтобы крепежный палец
можно было сдвинуть сначала влево, затем вправо, — палец должен
двигаться свободно.
3. 2-3 раза выжав педаль сцепления, проверьте плавность ее хода,
— в случае необходимости прокачайте гидравлический тракт (см. Раздел

Удаление воздуха из гидравлического тракта привода выключения сцепления).
4. Еще раз измерьте величину полного хода педали, в случае необходимости
повторите регулировку.
5. Проверьте свободу перемещения пальца крепления толкателя к педали,
в случае необходимости повторите регулировку.
6. Отожмите рычаг выключения сцепления так, чтобы выдвинулся шток
толкателя исполнительного цилиндра, — если уровень жидкости в резервуаре
гидравлической жидкости не повысится, а также, если толкатель не
выдвигается, замените главный цилиндр и повторите проверку.
7. Если замена цилиндра не приводит к исправлению ситуации, следует
повторите процедуру регулировки педали.
8. Закончив регулировку, проверьте уровень гидравлической жидкости,
в случае необходимости произведите соответствующую корректировку
(см. Раздел
Проверка уровня и замена гидравлической жидкости привода выключения сцепления).

Главный тормозной цилиндр ВАЗ 2101

Центральным узлом тормозной системы ВАЗ 2101, как и любой другой классической модели «Жигулей», является главный тормозной цилиндр (ГТЦ). За счёт этого элемента усилие, прилагаемое к педали тормоза, преобразовывается в гидравлическое давление в системе. Назначение, функции, неполадки и ремонтные работы этого механизма рассмотрим более детально.

Назначение и функции

При нажатии педали тормоза поршни ГТЦ начинают двигаться и сжимают тормозную жидкость, повышая её давление. Под воздействием жидкости в работу включаются рабочие тормозные цилиндры (РТЦ). Из них выходят поршни, которые прижимают колодки к тормозным дискам (спереди) и барабанам (сзади). Суть работы ГТЦ сводится к тому, что тормозная жидкость под давлением передаёт усилие от органов управления к рабочим элементам.

На главный цилиндр возлагается две основные функции:

  • передавать механическое воздействие от педали к колёсным цилиндрам;
  • обеспечивать эффективное торможение транспортного средства.

На ВАЗ 2101 установлен ГТЦ, состоящий из двух секций, т. е. рассчитанный на работу с двухконтурной тормозной системой. В машинах с приводом на задние колёса один контур предназначен для передних тормозов, а второй — для задних. Такая конструкция удобна тем, что при возникновении проблем с одним из контуров, второй будет оставаться работоспособным и автомобиль удастся остановить, хоть и с меньшей эффективностью. ГТЦ на «копейке» расположен в моторном отсеке рядом с бачком, в который заливается тормозная жидкость.

Принцип работы

Основными деталями главного цилиндра являются:

  • корпус;
  • бачок (резервуар) ГТЦ;
  • поршень (2 шт.);
  • возвратные пружины;
  • уплотнительные манжеты.

Сверху к механизму посредством шлангов подводится тормозная жидкость из расширительного резервуара. Конструктивно главный распределитель разделён на 2 цилиндра, в каждом из которых есть свой поршень. С торца, обращённого к передней части автомобиля, установлена пробка с резьбой. С противоположной стороны находится фланец, посредством которого ГТЦ крепится к педальному узлу. Усилие от педали тормоза прилагается на первый поршень через шток, а жидкость к РТЦ подаётся через соответствующие трубки.

Функционирует главный гидроцилиндр таким образом:

  1. В момент нажатия педали поршни основного цилиндра начинают двигаться и проталкивать жидкость по трубкам контуров. Под давлением жидкости срабатывают колёсные цилиндры, оказывая воздействие на тормозные колодки.
  2. Часть жидкости, которая не успела попасть в трубки, возвращается в бачок через специальные отверстия.
  3. Когда водитель отпускает педаль, поршни занимают исходное положение под усилием возвратных пружин. Жидкость из трубок и резервуара возвращается в ГТЦ.

Видео: как работает главный тормозной цилиндр

Какой ГТЦ лучше

Когда требуется заменить ГТЦ, приходится задумываться о том, какому производителю отдать предпочтение. Исходя из практического опыта многих владельцев ВАЗ 2101 и другой «классики», оптимальным вариантом считается установка штатной детали от АвтоВАЗ с каталожным номером 2101–350–500–8. Из других производителей можно выделить:

Определённой популярностью пользуются цилиндры Итальянского бренда LPR, о чём свидетельствуют многочисленные отзывы автолюбителей. Однако стоимость такого механизма несколько выше заводского. Так, покупка ГТЦ АвтоВАЗ обойдётся в 750 р., а за LPR придётся отдать около 900 р. В каждом конкретном случае выбор зависит от ваших личных предпочтений и финансовых возможностей.

Снятие главного цилиндра

Шаг 1: Подготовьте необходимые инструменты для работы. Вам потребуются: ключи для откручивания болтов, отвертка, притирка смазка.

Шаг 2: Откройте капот автомобиля и найдите главный цилиндр сцепления. Обычно он расположен на двигателе, недалеко от механизма сцепления.

Шаг 3: Отсоедините проводку от главного цилиндра. Для этого снимите защитную крышку и отсоедините разъемы.

Шаг 4: Отверните болты, которыми главный цилиндр крепится к кронштейну. Используйте соответствующий ключ для отвертывания болтов.

Шаг 5: Осторожно выньте главный цилиндр из кронштейна. Если он сидит плотно, может понадобиться использовать притирку или молоток для ослабления сопротивления

Шаг 6: Проверьте состояние главного цилиндра. Осмотрите его на наличие повреждений или износа. Если вы заметили какие-либо повреждения, рекомендуется заменить главный цилиндр на новый.

Шаг 7: Если главный цилиндр не требует замены, можно приступать к его очистке. Удалите все остатки старой смазки с поверхности и нанесите новую смазку перед установкой.

Шаг 8: Установите главный цилиндр обратно на кронштейн и закрепите его болтами. Затяните болты с помощью ключа.

Шаг 9: Подсоедините проводку к главному цилиндру. Убедитесь, что все контакты надежно соединены и защитная крышка надежно закрыта.

Шаг 10: Проверьте работу главного цилиндра. Для этого нажмите педаль сцепления несколько раз и убедитесь, что цилиндр выполняет свои функции правильно.

Поздравляем! Вы успешно сняли и установили главный цилиндр сцепления на автомобиле Шевроле Авео Т300.

Замена главного цилиндра гидропривода выключения сцепления

Главный цилиндр гидропривода сцепления с автомобиля Фольксваген Поло седан снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом уплотнительной манжеты) и неполном включении сцепления.

Вам потребуются: торцовая головка «на 12», отвертка с плоским лезвием.

2. Откачайте (например, шприцем) жидкость из бачка гидроприводов рабочей тормозной системы и сцепления.

3. Отсоедините шланг А от штуцера главного цилиндра привода выключения сцепления.

4. Поддев отверткой, извлеките пружинный фиксатор Б и отсоедините от главного цилиндра трубопровод В.

Наконечник трубопровода уплотнен резиновым кольцом. Заменяйте это кольцо новым при каждой разборке соединения.

5. Под панелью приборов отсоедините от кронштейна А педали сцепления датчик Б положения педали, повернув его против часовой стрелки и вытянув из отверстия кронштейна на себя.

6. Отверните три гайки и извлеките кронштейн вместе с педалью сцепления и главным цилиндром.

7. Сожмите фиксаторы и отсоедините наконечник штока главного цилиндра от педали сцепления.

8. Поворачивая и вытягивая, как показано стрелками, извлеките главный цилиндр выключения сцепления из кронштейна педали сцепления.

9. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).

Источник

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Сцепление (T300)1.6

Сцепление Chevrolet Aveo T300, двигатель 1.6

Замена сцепления на Авео 2012- двигатель 1,6 стоит 7000руб(только работа,без стоимости запчастей)

В комплект сцепления входят номера:

Диск сцепления 25192483

Выжимной подшипник(гидромуфта) 25185077

ЗАМЕНА СЦЕПЛЕНИЯ AVEOT300: СНЯТИЕ И УСТАНОВКА

При выходе из строя сцепления рекомендуется менять все компоненты сцепления (корзина, диск сцепления и выжимной подшипник). Работа по замене сцепления очень трудоёмкая, а у неповрежденных элементов ресурс уже занижен, и если их вновь установить, то может потребоваться повторная замена сцепления после небольшого пробега.

1.Снимите коробку передач

2.Если будете устанавливать прежнюю корзину, отметьте расположение корзины и маховика так как показано на рис.1, что бы избежать разбалансировки.

3.Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления. Затяжку болтов следует ослаблять равномерно, каждый болт по два оборота (рис.2)

4.Снимите корзину и диск сцепления Aveo T300, придерживая корзину (рис.3).

5.Осмотрите диск на наличие трещин и повреждений. Так же следует проверить степень износа диска. Головки заклепок должны быть утоплены не меньше чем 0,3мм (рис.4). Если диск замаслен необходимо проверить состояние сальника первичного вала передач.

6.Проверьте надежность фиксации демпферных пружин в гнездах ступицы диска сцепления. Не допускается из свободное перемещение в гнёздах и они должны быть целыми (рис.6).

7.Проверьте биение ведомого диска. Осмотрите рабочие поверхности маховика и нажимного диска

Обратите внимание на отсутствие глубоких рисок, явных следов износа и перегрева

Оцените степень износа и общее состояние диафрагменной пружины. Места А (рис.9) контакта лепестков пружины с выжимным подшипником должны находится в одной плоскости и быть без явных следов износа.

8.Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

9.При монтаже сцепления Aveo T300 сначала с помощью оправки установите ведомый диск, а затем кожух нажимного диска, совместив нанесенные перед снятием метки, и вверните болты крепления его кожуха к маховику. Диск сцепления необходимо устанавливать так , чтобы надпись FLYWHEEL SIDE была направлена в сторону маховика (рис. 12). Болты затягиваются моментом 15Hm равномерно, по одному обороту на винт, поочередно переходя от болта к болту по диаметру.

10.Снимите оправку и установите коробку передач.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
