Схема прокачки тормозов газель 3302 последовательность действий

Первые робкие шаги

Когда ситуация стала уже критической, к 1986 году всерьез заговорили о необходимости постройки собственного автомобиля-полуторки. Но строить было некому. Пытались строить и новый автозавод в Ленинакане, и в Ульяновске, и на Брянском военном заводе, но по причине слабой инженерной базы ни одно предприятие так и не смогло построить развозной грузовик. Тогда Газ, вопреки директиве сверху, в порядке инициативы и предчувствуя надвигающуюся будущую волну конкуренции, делает с нуля свою собственную разработку, опираясь только на свой опыт и частично на агрегаты Волги.

Первая Газель в железе была представлена только в 1993 году на ВДНХ, но никто даже и подумать не мог, что завод потянет производство автомобиля, так сильно отличавшегося от привычных для них Газ 53 и Волг. Фактически на инициативе работников завода в то очень непростое время удалось буквально за год создать линию по сборке и уже в 1994 году первая Газель Газ 3302 вышла из ворот завода. Весь огромнейший постсоветский рынок жадно принял новый автомобиль и не отпускает до сих пор, хотя конструкции модели уже почти 30 лет. Теперь посмотрим, что представляет собой Газ 33021 в техническом плане.

От чего зависит расход топлива

Есть несколько факторов, в значительной мере влияющих на потребление горючего, и при расчете их необходимо учитывать:

1. стиль вождения. Расход дизтоплива или бензина заметно возрастает, если использовать динамичный стиль вождения – резко газовать (разгоняться с быстрым ускорением), эксплуатировать авто на больших скоростях;
2. сезонность. Зимой много расходуется горючего на прогревы. Больше будет расход топлива (РТ) и в том случае, если поездки совершаются на короткие расстояния, и приходится часто глушить, заводить и прогревать движок;
3. тип двигателя. Практически всегда у дизелей расход топлива меньше, и при равном объеме с бензиновыми силовыми агрегатами они более экономичны;
4. объем ДВС. Если мотор имеет больший объем цилиндров, он мощнее, но, соответственно, он и потребует больше горючего для работы;
5. техническое состояние двигателя и автомобиля в целом. При наличии каких-либо неисправностей в ДВС РТ возрастает – если мотор троит, он не развивает мощности, и топливо не сгорает в цилиндрах, проще говоря, оно вылетает в трубу;
6. загруженность автомобиля. Если машина не везет груз, РТ у нее небольшой, у груженого авто потребление топлива возрастает.Расход топлива на автомобилях «Газель»

Ремонт задних(барабанных) тормозов на автомобиле ГАЗель

Перед началом проведения работ по ремонту задних тормозных механизмов необходимо очистить их от грязи, а так же продуктов износа и продуть сжатым воздухом.

Разбирать задние тормоза необходимо в следующей последовательности:

– снять тормозные колодки (см. подраздел «Замена колок тормозных механизмов задних колес»);

– от цилиндра отсоединить трубопровод, снять цилиндр и разобрать его. Для того что бы разобрать цилиндр необходимо снять резиновые защитные колпаки. После этого на 90° повернуть поршни и вытащить их из цилиндра. Пружинные кольца удалять не нужно. Если возникла такая необходимость то кольцо можно удалить, с помощью специальных круглогубцев (см.рис. ниже). Для этого нужно в отверстия кольца (диаметр губок 4 мм, высота 5 мм) вставить круглогубцы и сжать их и вынуть сначала одно кольцо, а затем второе из цилиндра. Выкрутить и вынуть клапан прокачки цилиндра.

Разобранные детали теплой водой и просушить их с помощью сжатого воздуха, а затем провести осмотр деталей на повреждения.

С внутренней стороны на рабочей поверхности барабана недопускаются глубокие риски и задиры. При наличии глубоких рисок или задиров тормозной барабан необходимо заменить на новый или расточить, но не более чем на 281,5+0,21 мм, что бы не снизить его прочность.

При очень глубоких рисках или при большом износе рабочей поверхности барабана до диаметра 283 мм барабан необходимо заменить на новый в сборе со ступицей. Разрешается замена только барабана при этом необходимо обязательно произвести обработку в сборе со ступицей его рабочей поверхности до размера (Ø 280+0,21 мм) и обеспечения допуска радиального биения.

Тормозные колодки имеющие большой износ (до толщины 1мм) необходимо заменить на новые. В случае замасливиания колодок необходимо их промыть бензином, просушить их и произвести зачистку шкуркой.

Не допускается замена только одной колодки одного механизма. Также замену нужно проводить сразу на обоих тормозных механизмах, чтобы избежать увода автомобиля в сторону при его торможении.

Также нужно проверить, отверстия крепления щита и тормозных цилиндров, на их разбив. Защитный щит должен быть прямой, без трещин при их наличии щит необходимо заменить.

Цилиндр и его детали нужно хорошо промыть в тормозной жидкости. Рабочею поверхность цилиндра нужно очистить салфеткой она должна быть гладкая, без каких либо рисок или шероховатостей. Если на поршень цилиндра есть задиры, коррозия или поршень имеет односторонний износ, то его следует заменить на новый.

В случае если уплотнительные кольца потеряли эластичность или форму, то их нужно заменить на новые.

Не допускается на защитных чехлах цилиндров даже малейших повреждений, при их наличии нарушается герметичность, что приводит к попаданию влаги и образованию коррозии.

При замене накладок на тормозных колодках, необходимо выполнить следующее:

— перед тем как склеивать накладку с колодкой следует хорошо зачистить и продуть сжатым воздухом внутреннею сторону накладки;

— для склеивания использовать клей ВС-10Т ГОСТ 22345-77 нанести его равномерным слоем и дать при температуре помещения подсохнуть в течении 1 часа;

— в специальном приспособлении сжать колодку с накладкой с усилием в 500-800 кПа (5-8 кгс/см2 ). Не допускать выступания накладки за край колодки. После склеивания необходимо поместить приспособление с колодкой в печь с температурой в 175-185 °С на 40 мин;

— охладить в течении 3 часов приспособление с колодкой до температуры окружающей среды;

— испытать склеенную накладку на сдвиг с колодки в поперечном направлении. Приклеенная накладка должна выдерживать силу сдвига в 23000-26000 Н (2300-2600 кгс).

После склеивания необходимо отшлифовать накладку, чтобы её радиус был меньше радиуса барабана на 0,1-0,3 мм, что облегчает установку и ускорит приработку колодок.

Сборку задних тормозов проводят обратном порядке. При этом нужно учитывать следующее:

– детали цилиндров перед сборкой нужно промыть и продуть сжатым воздухом, после поместить в тормозную жидкость;

– прорезь упорного кольца регулировки должна быть строго в вертикальной плоскости. Упорное кольцо устанавливается на глубину в цилиндре согласно рисунку

– при сборке следить, что бы на уплотнительные кольца не попало масло, керосин, смазка и тд, кольца должны быть чистыми и не должны быть перекручены.

При сборке и установке кронштейн кабеля АБС ориентировать до касания в бобышку цилиндра.

После сборки необходимо долить тормозную жидкость в бачок и прокачать тормоза, согласно инструкции «Прокачка тормозной системы на автомобиле ГАЗель Некст.».

Размеры сопрягаемых деталей тормозного управления.

Модели

Существуют несколько разновидностей «Газель Некст», среди которых наибольшее распространение получили машины с кузовами-фургонами. Производятся также модели «Фермер» с двухрядной кабиной, автобусы, машины реанимации и другие. У каждого типа есть свои особенности.

Схема и габариты Газель Некст Фермер

самодельными тентами

Эти машины часто используются в сельском хозяйстве (о чем говорит и название), а также в ремонтных, дорожных и коммунальных службах. Они хорошо подходят для перевозки небольшой бригады рабочих с техникой и инструментом, имеют открытый кузов, хотя бывают и фургоны.

Вид сбоку модели A64R42

Какие альтернативы газели существуют среди малотоннажных грузовых автомобилей?

Газель по праву считается самой популярной моделью среди малотоннажных грузовиков в России. Однако на рынке представлены и другие варианты коммерческого транспорта грузоподъемностью 1-2 тонны.

Одним из главных конкурентов газели выступает Форд Транзит. Это надежный и практичный автомобиль, отличающийся высоким уровнем комфорта и безопасности. Транзит доступен в различных модификациях грузоподъемностью от 750 кг до 2 тонн. При этом он относится к категории легких коммерческих и позволяет экономить на транспортном налоге.

Еще одна распространенная модель — это Пежо Боксер. Этот компактный и маневренный фургон идеально подходит для городских перевозок и курьерских служб. Боксер выпускается в версиях от 800 кг до 2,1 тонны грузоподъемности. Он недорогой в обслуживании и отличается хорошей проходимостью.

Среди бюджетных вариантов стоит выделить Foton Ollin и JAC J3. Это китайские малотоннажники, которые уже завоевали популярность благодаря оптимальному соотношению цены и качества. Их грузоподъемность составляет около 1,5 тонн.

Из отечественных моделей популярностью пользуется ГАЗelle Next производства ГАЗ. Это обновленная версия классической ГАЗели грузоподъемностью 1,5 тонны. Next отличается современным дизайном, новым салоном и улучшенными характеристиками.

Также стоит упомянуть такие модели как Iveco Daily, Mercedes Sprinter, Volkswagen Crafter и Renault Master. Это более дорогие европейские аналоги газели грузоподъемностью 1,5-2 тонны, отличающиеся повышенным комфортом и надежностью.

Конечно, заменить легендарную газель по популярности пока не удалось ни одной модели. Но рассмотренные варианты — достойная альтернатива, если вы ищете надежный малотоннажный грузовик с оптимальным соотношением цены и качества.

Газель — популярная модель легкого коммерческого автомобиля российского производства. Несмотря на свое широкое распространение, вопрос о том, считается ли газель легковым или грузовым автомобилем, до сих пор вызывает споры.

Дело в том, что в законодательстве четкого определения грузового и легкового автомобиля нет. Обычно под легковым понимается автомобиль, предназначенный для перевозки пассажиров и багажа, а под грузовым — для перевозки грузов. Однако на практике газель часто используется и в том, и в другом качестве.

Прокачка гидроагрегата АБС тормозов ГАЗель Next.

Прокачка гидроагрегата АБС тормозов ГАЗель Next.

Другие записи по тормозным системам и АБС тормозов ГАЗель Next:

Прокачка АБС9 может выполняться с помощью диагностического оборудования.

Для проведения диагностики АБС9, рекомендуется использовать тестер- сканер диагностический АСКАН-10 (производство ООО «АБИТ» г. Санкт-Петербург), с диагностическим кабелем Адаптером ПрМ230 (АБИТ.471080.310), а также с установленным модулем диагностики АБС9 ГАЗ (версия v1.11).

С помощью подраздела «Разрежение и заполнение» осуществляется процедура заполнения тормозной системы и гидроагрегата тормозной жидкостью с помощью создания разрежения.

Тест выполняется на стоящем автомобиле с подключением специальной установки вакуумной прокачки.

Внимание. Не рекомендуется пользоваться данной программой без наличия дополнительного оборудования для создания разрежения и заполнения гидроагрегата. После замены и установки нового незаполненного гидроагрегата рекомендуется воспользоваться программой «Прокачка гидроагрегата»

После замены и установки нового незаполненного гидроагрегата рекомендуется воспользоваться программой «Прокачка гидроагрегата»

Не рекомендуется пользоваться данной программой без наличия дополнительного оборудования для создания разрежения и заполнения гидроагрегата. После замены и установки нового незаполненного гидроагрегата рекомендуется воспользоваться программой «Прокачка гидроагрегата».

С помощью подраздела «Прокачка гидроагрегата» осуществляется удаление воздуха и заполнение тормозной жидкостью внутренних контуров гидроагрегата.

Внимание. Прокачка гидроагрегата необходима только после установки нового гидроагрегата. Прокачка гидроагрегата необходима только после установки нового гидроагрегата

Прокачка гидроагрегата необходима только после установки нового гидроагрегата.

Производитель гидроагрегата, ф. «Bosch», отмечает необходимость использования устройства для прокачки, создающего избыточное давление не менее 2 Бар (

2 кгс·см2) в бачке тормозной жидкости.

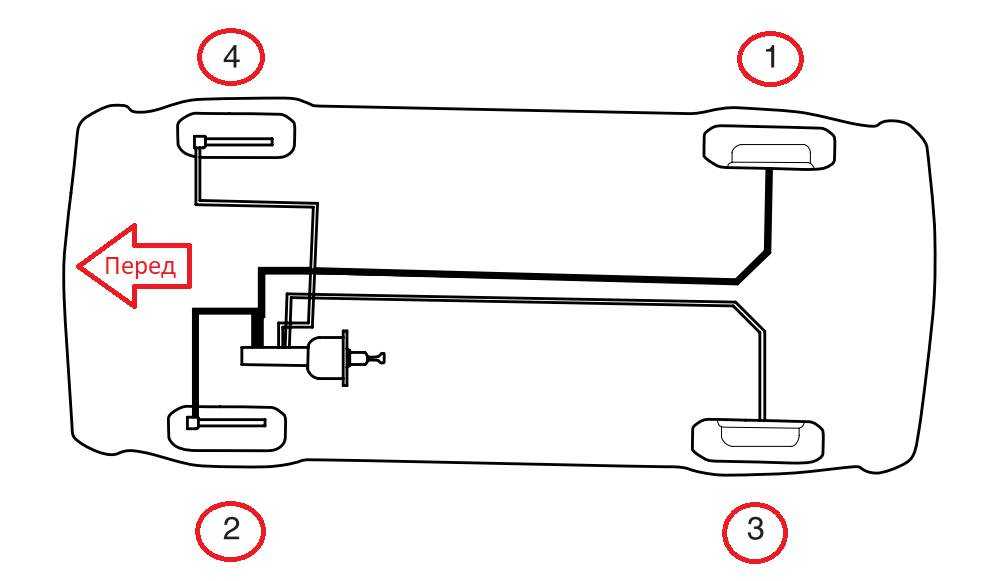

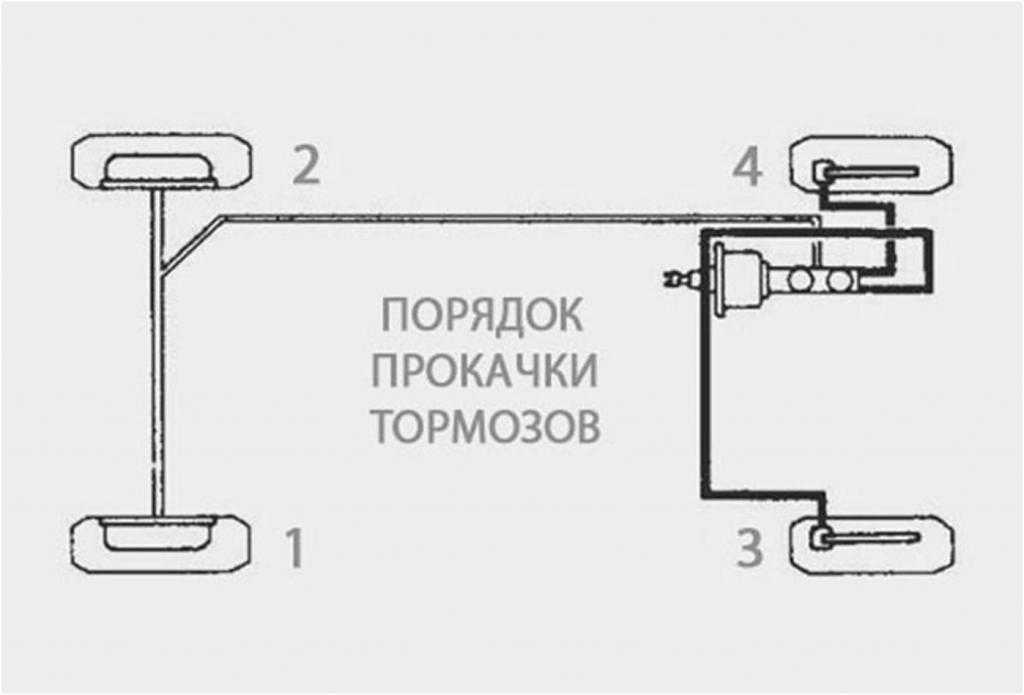

Перед прокачкой гидроагрегата необходимо провести прокачку тормозной системы обычным способом. Прокачка гидроагрегата проводится в 4 этапа со следующей обязательной последовательностью:

• прокачка левого заднего колеса;
• прокачка левого переднего колеса;
• прокачка правого переднего колеса;
• прокачка правого заднего колеса.

Когда и зачем это нужно делать?

На автомобиле «Газель» данная система имеет гидравлический привод. Это значит, что давление на рабочие цилиндры оказывает специальная жидкость. Она имеет особые свойства и не кипит при сжатии. Однако главный минус тормозной жидкости – это ее гигроскопичность. При разгерметизации системы внутрь попадает воздух и вода. Из-за этого жидкость теряет свои свойства.

Вам будет интересно:Линзы в фары. Установка. Замена линз в фарах автомобиля

Какие признаки указывают на то, чтобы прокачать систему? Об этом скажет само поведение автомобиля. Если педаль тормоза на «Газели» стала мягкой, увеличился ее ход, машина вяло снижает скорость, все это говорит о проблемах с системой. Но не всегда причиной этого является воздух или вода. Случается, что выходит из строя вакуумный усилитель тормозов на «Газели». В такой ситуации педаль тормоза становится очень твердой. Определить это можно следующим образом. Перед запуском ДВС педаль нужно нажать несколько раз, чтобы ее ход стал минимален (удалить весь вакуум из системы). Далее запускают двигатель и контролируют педаль: она должна немного провалиться. Если этого не произошло, требуется ремонт «Газели», а именно замена вакуумного усилителя. Также отметим еще один момент. Ручной тормоз на «Газели» никак не связан с гидравликой. Он механический, с тросовым приводом, действует отдельно от рабочей системы.

Вам будет интересно:»Рено Флюенс»: клиренс, описание, технические характеристики и отзывы

Также прокачку тормозов выполняют после любых ремонтных работ, связанных с данной системой. Это может быть замена главного цилиндра сцепления, каких-либо шлангов и другие мероприятия.

На какие нюансы обратить внимание при покупке газели, чтобы минимизировать налоги?

Газель является одним из самых популярных легких коммерческих автомобилей в России. Этот автомобиль часто используется как грузовик для перевозки небольших грузов и товаров. Однако с точки зрения налогообложения газель может считаться как легковым, так и грузовым автомобилем. И это имеет большое значение для расчета транспортного налога.

Если газель зарегистрирована как легковой автомобиль, то транспортный налог будет значительно ниже, чем для грузовика. Например, в Москве для легкового автомобиля с мощностью двигателя до 100 л.с. налог составит 2 рубля за 1 л.с. А для грузового автомобиля аналогичной мощности налог будет в 10 раз больше — 20 рублей за 1 л.с. То есть при одинаковой мощности двигателя 100 л.с. для легкового авто налог составит 200 рублей в год, а для грузового — 2000 рублей.

Чтобы зарегистрировать газель в качестве легкового автомобиля, нужно учитывать несколько нюансов:

• Количество мест — газель должна иметь не менее 4 сидячих мест помимо водительского;
• Наличие окон и дверей — количество дверей для пассажиров должно быть не менее двух, обязательно наличие заднего и боковых окон;
• Отсутствие грузового отсека — салон должен быть цельным, без разделений на пассажирскую и грузовую часть;
• Отсутствие кузова-фургона — кузов должен быть типа «универсал» или «хэтчбек»;
• Низкая грузоподъемность — разрешенная максимальная масса груза должна быть не более 750 кг.

При соблюдении всех этих условий можно пройти регистрацию газели как легкового автомобиля, что позволит значительно сэкономить на транспортном налоге. Однако нужно понимать, что после такой регистрации использовать газель для активных коммерческих грузоперевозок будет неправомерно. Иначе есть риск доначисления налогов и штрафов после проверок.

Также стоит отметить некоторые нюансы регистрации газели:

1. Пересчет мощности по новым правилам — с 2016 года мощность автомобилей определяется по новой европейской классификации. Из-за пересчета реальная мощность газели может оказаться больше, что приведет к увеличению налога.
2. Региональное законодательство — в некоторых регионах действуют особые коэффициенты для грузовиков, которые могут увеличивать налог до нескольких десятков тысяч рублей.
3. Нужно подтвердить целевое использование — если газель зарегистрирована как легковая, но фактически используется для грузоперевозок, при проверке могут вменить штрафы и потребовать доуплаты налогов.

Таким образом, при покупке газели нужно четко понимать её предполагаемое использование и заранее просчитывать варианты налогообложения. Регистрация в качестве легкового автомобиля может сэкономить значительные суммы, но требует соблюдения определенных условий при эксплуатации. В любом случае, ключевым моментом является максимально точное соответствие заявленных параметров газели её реальному использованию.

Газель — легковой или грузовой автомобиль: ответы на самые популярные вопросы

Как прокачать тормоза самостоятельно

Можно ли прокачать тормоза одному без привлечения помощника? Народные умельцы отвечают на этот вопрос положительно, да, вполне возможно.

Они приспособились к выполнению подобной операции и знают несколько способов удаления воздушных пробок из системы торможения автомобиля.

Назовём наиболее популярные варианты:

1. С помощью шприца.
2. Газового упора.
3. Спринцовки в сочетании с прозрачной трубки подходящего размера.

Также можно выполнить эту процедуру, имея в своём арсенале автомобильный сканер Ваг Ком, оснащённый специальной программой.

Рассмотрим подробнее эти варианты.

Как прокачать тормоза через программу Ваг Ком

При помощи программы VAG-COM владелец автомобиля может:

1. Удалить воздушные пробки из трубопроводов системы торможения.
2. Вернуть заводскую настройку положения педали системы торможения.

Для работы следует подготовить четыре пустые ёмкости для слива «тормозухи» и такое же количество трубок.

Расскажем об этапах подобной операции:

1. Автосканер необходимо подключить через диагностический разъём OBD-II к CAN-шине машины.
2. Демонтировать все колёса.
3. На штуцера системы торможения одеть шланги, другие концы опустить в приготовленные ёмкости.
4. Снять крышку расширительного бачка, долить техжидкости до максимального уровня. Во время процедуры нужно контролировать уровень, он не должен опускаться ниже отметки «минимум». По необходимости следует подливать тормозную жидкость в бачок.
5. Включив автосканер, нужно выбрать позицию «Блок тормозной системы» (03) – «Базовые параметры» (04) – группа 001. При отсутствии кода необходимо написать его показатель.
6. Раскрыть передние штуцера, на компьютерном устройстве выбрать позицию «Вкл./Выкл./Далее». При этом начинает гудеть насос.
7. Сканер потребует нажатия педаль тормоза десять раз. Следует выполнить эту команду, после которой насос перестаёт гудеть.
8. На экране появляется надпись «закрыть штуцера» – выполнить эту команду.
9. Выбрать позицию «Вкл./Выкл./Далее».
10. Раскрыть штуцера задних колёс, надеть на них трубки, свободные концы опустить в ёмкости.
11. Выбрать «Вкл./Выкл./Далее» – гудит насос.
12. Нажать на педаль тормоза 10 раз, насос перестаёт гудеть.
13. Закрыть задние штуцера, выбрать «Вкл./Выкл./Далее».
14. На мониторе должно появиться сообщение «Частичная прокачка завершена».

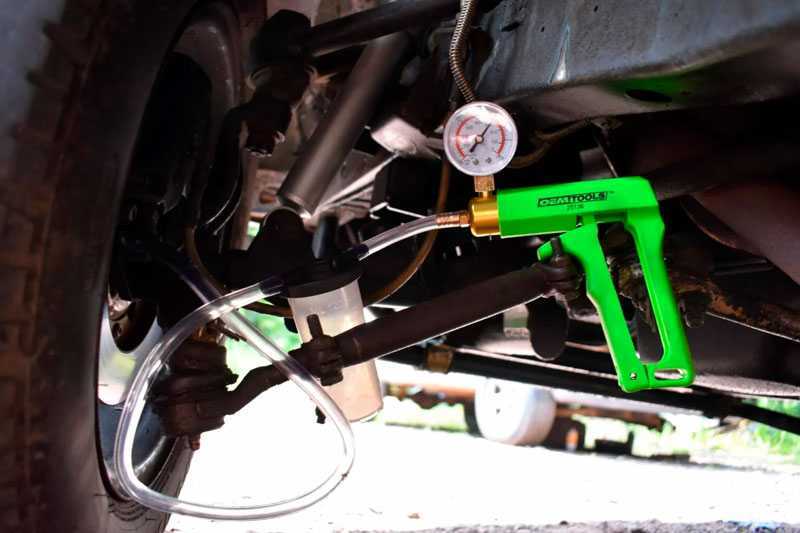

Как прокачать тормоза с помощью приспособления для прокачки

Для прокачки с помощи шприца следует иметь при себе сам шприц, крышку от бачка расширения и резервуар для «тормозухи».

Процедура проходит так:

1. Шприц вставляется в центр крышки, фиксируется в ней герметиком.
2. Затем в него набирается тормозная жидкость, самодельная конструкция закручивается на бачок.
3. Колесо, на котором проводится процедура, снимается.
4. Ослабляется штуцер, под него ставится резервуар, в который потечёт «тормозуха».
5. Шприцом создаётся давление в системе.
6. После того как струйка технической жидкости более – менее равномерно потекла в ёмкость, следует закрыть штуцер.
7. В расширительный бачок добавляется тормозная жидкость до предельного уровня.
8. Основным моментом этого метода является прочность фиксации шприца в крышке бачка и качественная герметизация герметиком.
9. Прокачка с газовым упором. В ходе работ нужен будет газовый упор, устанавливаемый от капота машины или задней двери.

Ход выполнения:

1. Заполнить тормозной жидкостью бачок до максимального уровня.
2. После нажатия на педаль торможения (7 – 10 раз), убрать ногу, заменив её на газовый упор. Педаль при этом фиксируется в крайнем нижнем положении. Второй конец упора можно установить под сиденье переднего кресла.
3. Поддомкратить заднее правое колесо, демонтировать его.
4. Ослабить ключом штуцер, надеть на него трубку.
5. Стравить воздух и излишки технической жидкости.

В этом случае ключевым моментом в работе будет надёжность установки газового упора, а также добавка техжидкости в бачок.

Удаление воздушных пробок спринцовкой. Для проведения операции потребуется спринцовка, она же резиновая груша, она же клизма и прозрачная медицинская трубка, подходящего диаметра.

Рассмотрим алгоритм работы:

1. Прозрачную трубку с одной стороны надеть на штуцер, с другой – на грушу, сжимая при этом её рукой.
2. Одновременно открыть штуцер и медленно разжать спринцовку. При этом по прозрачному шлангу пойдёт «тормозуха» и пузырьки воздуха.
3. После того как резиновая груша примет своё первоначальное положение, нужно закрыть штуцер.
4. В месте соединения шланга и груши сделать загиб трубки.
5. Снять согнутый шланг, из спринцовки выпустить остатки воздуха.
6. Затем следует ещё раз повторить процедуру.

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Раз в 15 тысяч километров дизельная Газель Next требует замены масла и фильтров. Игнорирование регламента обслуживания определенным заводом изготовителем чревато проблемами в дальнейшем. Некачественное топливо и масло могут убить мотор довольно быстро. В нормальных условиях эксплуатации Газель Некст с двигателем Камминз может легко пройти 500 000 километров пробега без серьезного ремонта.

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Характеристики дизельного двигателя Газель Некст

• Рабочий объем – 2800 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 94 мм
• Ход поршня – 100 мм
• Привод ГРМ – цепь
• Мощность л.с.(кВт) – 120 (88.3) при 3600 об. в мин.
• Крутящий момент – 270 Нм при 1400-3000 об. в мин.
• Порядок работы цилиндров – 1-3-4-2
• Минимальная частота оборота – 750 оборотов
• Тип топлива – дизель
• Расход топлива при постоянном движении 60 км/ч – 8.5 литра на сотню
• Расход топлива при постоянном движении 80 км/ч – 10.3 литра на сотню

Устройство двигателя Камминз на Газель Некст

Рядный 4 цилиндровый 16 клапанный двигатель с чугунным блоком цилиндров и чугунной ГБЦ с верхним расположением распределительного вала. В головке блока цилиндров установлен один распределительный вал, который вращается посредством цепного привода, который идет от промежуточной шестерни. Вращение масляного насоса, топливного насоса высокого давления осуществляется с помощью шестерен. Основная шестерня стоит на коленчатом валу и приводит в движение шестерни привода ТНВД системы Common Rail, плюс шестерню ГРМ, которая и передает крутящий момент, через цепь на распредвал. Вращение водяной помпы осуществляется поликлиновым ремнем, он же через вязкостную муфту вращает и вентилятор. Схема привода шестерен и цепи ГРМ на фото ниже.

Головка блока двигателя Камминз на Газель Некст

ГБЦ имеет конструкцию с вертикально стоящими клапанами. При этом клапанов 16, то есть по 4 на цилиндр. Распредвал передает усилие для открытия клапанов, через коромысла. Кулачки распределительного вала касаются роликов, закрепленных на коромыслах, приводя их в действие.

Коромысел всего 8 штук, под их воздействием одновременно отрывается сразу по два клапана. Очень важный момент, это своевременная регулировка теплового зазора клапана. Она осуществляется раз в 120 тыс. км. Узел регулировки элементарный, состоит из винта и гайки. Все это можно разглядеть на фото чуть ниже.

Если регулировку клапанов не проводить, то в один прекрасный момент клапан выдавит в камеру сгорания чуть больше допустимого и произойдет встреча клапана с поршнем, а это как вы понимаете очень дорогостоящий ремонт.

Кстати, тот же мотор Cummins 2.8, но с другими настройками может выдавать 149,6 лошадиных сил при крутящем моменте до 330 Нм. Агрегат увеличенной мощности ставят на некоторые модификации ГАЗель Next с осени 2015 года. Повышение мощности произошло за счет новых настроек турбонаддува и перепрошивки электронного блока управления. Правда одновременно пришлось усиливать трансмиссию. Сцепление ZF Sachs теперь идет с увеличенным диаметром ведомого диска, его увеличили с 240 до 280 мм. В КПП появились усиленные подшипники и новые синхронизаторы. Конструкция заднего моста так же модернизирована, в частности усилен подшипник ведущей шестерни.
