Что делать, если печка на ваз-2110 дует чуть теплым воздухом и не отапливает салон

Замена патрубка

Пошел в магазин, купил комплект патрубков (про запас), хомутики, и тосол на доливку. Вернулся в гараж и начал разбирать. С заменой данного патрубка я столкнулся впервые. Я знал что он идет к печке и так же знал что разбирать придется порядочно, плюс сливать тосол.

Обо все по порядку. Сначала я открутил несколько саморезов и снял левую обшивку (она же шумоизоляция) Затем снял воздушный патрубок, ослабив два хомута, и также отсоединив патрубок вентиляции картера.

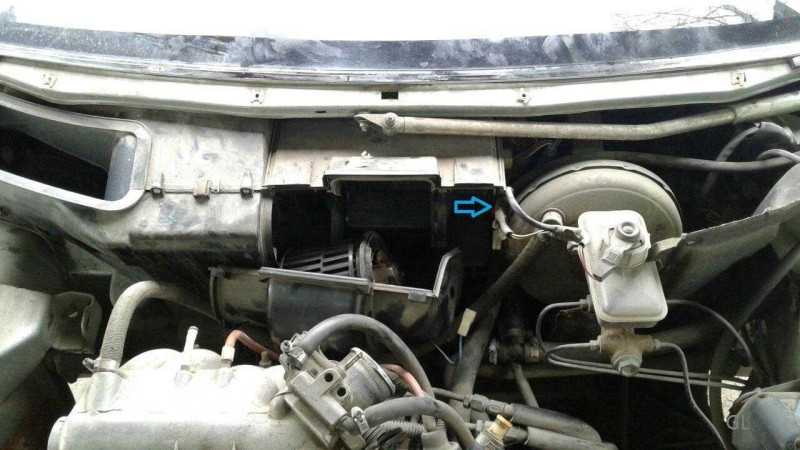

Далее приступил к демонтажу облицовки лобового окнаи снял поводки дворников.

После всех проделанных операций я таки увидел, где кончается поврежденный патрубок. Но его загораживает корпус вентилятора отопителя.

Значит снимаем и его. Он держится на трех саморезах и двух верхних защелках. Проблем со снятием не было. За одно почистил вентилятор от мусора.

Доставать сам вентилятор я не стал, просто отодвинул его чуть левее. И вот мне открылся доступ к хомуту и патрубку.

Основные неисправности климат-контроля ВАЗ-2110

Поскольку полноценная климатическая установка содержит множество дополнительных узлов и деталей, неудивительно, что надёжность такой сложной системы по умолчанию должна быть не больше, чем собственно у отопителя или кондиционера. Другими словами, к проблемам функционирования системы отопления и кондиционирования добавляются те неисправности, которые характерны для работы собственно контроллера климатической системы. Схема климат-контроля ВАЗ-2110 предусматривает наличие электронного БУ и привода заслонки, регулирующей смешивание тёплого и холодного воздушных потоков для обеспечения оптимальной температуры воздушного потока, поступающего в воздуховоды.

Если климатическая установка не обеспечивает выхода на требуемый температурный режим, необходимо заняться поисками неисправности. Первое, что нужно сделать – проверить работоспособность датчика температуры. Делается это посредством замера сопротивления датчика, которое должно удовлетворять следующим условиям:

при температуре 16º С быть равным 2950 Ом;
при температуре 22º С быть равным 2800 Ом;
при температуре 30º С быть равным 2600 Ом.

Если значения на мультиметре отличаются более чем на 25 Ом – датчик неисправен и подлежит замене.

О неисправности датчика положения приводного вала микроредуктора (управляющего работой заслонки климатической установки) также можно судить по соответствию сопротивления нормативным показателям. Проверка осуществляется следующим образом: при подключённом к системе температурном датчике рукояткой установить минимальное значение температуры, отсоединить от разъёма Х1 управляющий контроллер, запустить силовой агрегат и измерить мультиметром сопротивление между входными контактами датчика положения приводного вала моторедуктора. Мультиметр должен показать 0.85 – 1.25 КОм.

Такую же проверку следует осуществить и в положении максимальной температуры – в этом случае для первой группы контроллеров сопротивление должно лежать в пределах 3.30 – 5.00 КОм. Если сопротивление нулевое или одинаковое на обоих режимах – проблема в неисправном микромоторедукторе, который неремонтопригоден. Впрочем, причина может заключаться и в некорректной работе самого контроллера – в этом случае на привод редуктора питающее напряжение подаваться не будет.

Проблема с недостаточным обогревом в холодное время года может быть связана с заклинившей заслонкой отопителя. Чтобы убедиться в этом, необходимо запустить силовой агрегат, установить обороты вращения печного вентилятора на максимум. После этого регулятор температуры необходимо последовательно установить в режим MIN, а затем MAX.

Между» блоком управления и микромоторчиком существует обратная связь благодаря наличию встроенного в редуктор датчика положения печной заслонки. Блок управления интерпретирует информацию, поступающего от этого датчика, и если заслонка печки достигла требуемого положения, отключает мотор.

Блок управления климат-контролем на ВАЗ-2110 имеет регулировочный винт, который позволяет в ручном режиме настроить более точное регулирование температуры. Чтобы осуществить подобную регулировку, необходимо закрыть все двери и поднять стёкла окон, разместить внешний контрольный термометр неподалёку от температурного датчика, повернуть рукоятку управления печным вентилятором в положение «А» и установить температуру воздуха, превышающую показатель температуры, измеренный термометром. Через примерно 15 минут показания на дисплее и термометре должны сравняться. Если нет – необходимо извлечь контроллер, чтобы получить доступ к регулировочному винту, и повернуть его по часовой стрелке (когда нужно увеличить температуру) или против – если показатель дисплея выше значения, измеренного термометром. Процедуру повторяют до тех пор, пока рассогласование не станет нулевым.

Для чего нужен отопитель на ВАЗ 2110, понятно без лишних слов. Попробуйте поездить без него не то что при тридцатиградусном морозе, а даже тогда, когда температура близка к нулю. Окна запотевают, покрываются корочкой льда, а чтобы видеть дорогу, нужно делать проталину в лобовом стекле, плюс поддерживать ее в «рабочем» состоянии.

Понятное дело, если у печки случилась поломка во время поездки, тогда, хочешь — не хочешь, придется как-то добираться или до ближайшего СТО, или домой, где станет возможной замена печки на новую или тюнинг старой.

Кратко об особенностях конструкции печки на ВАЗ-2110

До тех пор, пока владелец ВАЗ-2110 не столкнётся с холодным салоном зимой, он может и не догадываться, что печка всего десятого семейства имеет важную конструктивную особенность — она выполнена в виде двух раздельных систем, в каждой из которых может возникнуть поломка или проявиться конструкторская или заводская недоработка.

Схема устройства отопителя.

Во-первых, отопитель десятки состоит из непосредственно блока нагрева воздуха. С этим узлом знаком каждый: радиатор отопителя, воздуховоды с блоком регуляции, салонный фильтр.
Во-вторых, автомобиль укомплектован электронной системой управления температурой. Каждый из этих элементов может нести потенциальную угрозу микроклимату в салоне. Ещё один элемент системы — контроллер блока управления отопителем. Проверим каждый из элементов, при необходимости доработаем и приведём температуру в салоне в норму.

Почему невозможно поменять температуру обогрева

Зачастую можно наблюдать в салоне 2110 ситуацию, когда печка никак не реагирует на положение регулятора температуры, при этом температура воздуха может быть постоянно низкой или постоянно высокой. Это верный признак того, что один из электронных компонентов приказал долго жить. Проверяем все это так:

Датчик температуры салона. Контроллер печки получает информацию от датчика температуры. Он находится на потолке, возле плафона освещения салона. Датчик гарантированно не работает в том случае, если печка реагирует на ручку регулировки температуры, установленную в крайнее правое положение. В противном случае, ищем неисправность в самом контроллере.

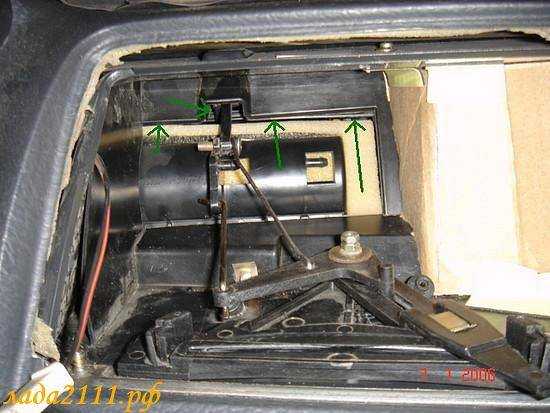

Заслонка печки. Температура может не изменяться, когда заслонка не меняет своего положения. Она выполнена из пластика, но крепления у неё металлические, поэтому могут окисляться, в результате чего заслонка заклинит. Опытные владельцы рекомендуют заменить пластиковую заслонку на алюминиевую — она будет лучше дозировать воздух и хорошо держать тепло. Добраться к заслонке для проверки или замены можно только из-под капота.
Актуатор заслонки. Привод заслонки представляет собой небольшой редуктор и электродвигатель. Вся эта конструкция часто приклинивает, двигатель перегорает. Чтобы проверить работоспособность привода заслонки придётся снимать жабо, дворники и утеплитель. Ремонту узел не подлежит и при выходе из строя заменяется.

Смена шлангов тройника

Как и при любых других ремонтных работах требуется соблюдать порядок действий приведённой ниже инструкции:

хомут, который крепит заправочный шланг к тройнику нужно ослабить;
сливается охладительная жидкость с расширительного бачка;
хомут, который скрепляет шланг тройника с патрубком подводящей насосной трубы, ослабляется. Далее этот шланг снимают и сливают остатки тосола;
от расширительного бачка открепляют резиновый ремень со всеми креплениями;
демонтируют разъём датчика охлаждающей жидкости в бачке;
отводящий шланг открепляется от бачка;
данный бачок извлекают и убирают в сторону, это же касается и второго отводящего пар шланга;
саморезы, фиксирующие левую обивку шумоизоляции в моторном отсеке, откручивают.

Съём обивки нужно выполнять в таком порядке:

откручивается саморез, расположенный сверху, который фиксирует центральную обивку;
в бачке с датчика снимается разъём, предназначенный для контроля уровня охладительной жидкости;
извлекаются гайки, которые находятся на вакуумном усилителе основного тормозного цилиндра;
далее этот цилиндр и тормозные трубки демонтируются со шпилек, их убирают вперёд, трубки будут изгибаться;
с патрубка усилителя снимается шланг, при этом нужно заранее отогнуть необходимый угол обивки.

Теперь ремонтные работы будут происходить в салоне машины:

усилитель вакуумный с кронштейном и педалью тормоза в собранном виде сдвигают в сторону. Таким образом, освобождается необходимый доступ к шлангам, которые крепятся на отопительном радиаторе;
чтобы отсоединить нижний шланг, для начала нужно будет убрать верхний шланг подвода;
он снимается после ослабления хомута.

Монтаж новых деталей должен осуществляться в обратном порядке.

Примечание! Для лучшего качества соединений рекомендуется поставить дополнительные хомуты непосредственно перед монтированием тройника.

Оценку работоспособности печки лучше проводить с определённой периодичностью. Своевременный осмотр и необходимая замена шлангов печки и охладительной системы автомобиля является залогом надёжного функционирования двигателя. Естественно, для экономии времени на ремонте можно обратиться к мастерам на СТО, но, как показывает практика, любой ремонт не обходится дёшево. Поэтому неплохой альтернативой будет замена шлангов на печке по фото инструкции своими руками. Для лучшего прохождения процесса желательно делать все, как того требует инструкция. А цена на сами шланги не такая уж и высокая.

В нашем климате автомобильная печка, это незаменимая вещь. Она может пригодится порой даже летом))) Отъездив без особых хлопот зиму, на днях обнаружил под машиной мокрое пятно. Можно даже сказать лужу. Всегда не приятно когда из машины течет.

По запаху было определено, что это тосол. Осмотрев пространство под капотом, ничего не обнаружил. Только мокрый поддон. Решил поехать в гараж, разбираться. Доехал без проблем, хотя по прибытии увидел, что в бачке существенно понизился уровень тосола. И опять же источник протечки не выдал себя.

Было решено погонять машину на холостых. До срабатывания вентилятора. Только после того, как создалось достаточное давление, я выявил, что течет подводящий патрубок к печки. Из под хомута. Пол дела сделано, проблема выявлена)))

Печка или отопитель салона — Ремонт ВАЗ 2110

Владельцы отечественных автомобилей ВАЗ 2110, 11 и 12 единогласно утверждают, что печка в этих машинах – один из самых капризных и проблемных агрегатов. Учитывая наши морозные зимы, без работоспособной печки … Читать далее

В холодное время года важно, чтобы печка в салоне автомобиля ВАЗ 2110-2112 работала исправно, поскольку она помогает поддерживать комфортную температуру во время эксплуатации транспортного средства. Так как летом печка практически … Читать далее. Отопление в салоне автомобиля – важная функция, которая особенно востребована в холодное время года

Неисправность с подачей теплого воздуха в модели ВАЗ 2110-2112 встречается довольно часто. В этой статье рассмотрим … Читать далее

Отопление в салоне автомобиля – важная функция, которая особенно востребована в холодное время года. Неисправность с подачей теплого воздуха в модели ВАЗ 2110-2112 встречается довольно часто. В этой статье рассмотрим … Читать далее

Очень важно, чтобы в автомобиле ВАЗ 2110-2112 печка была в рабочем состоянии, поскольку она может пригодиться даже летом

Самостоятельное обслуживание и ремонт автомобилей ВАЗ – распространенное явление для многих владельцев машин. Периодический выход из строя некоторых деталей системы отопления встречается на «десяточном» семействе часто. Наиболее частая проблема – … Читать далее

Владельцы автомобилей ВАЗ 2110, 2111 и 2112 часто сталкиваются с проблемой плохо работающей печки. Самой распространенной жалобой является постоянное запотевание боковых стекол и слабый обдув ног как пассажиров переднего ряда, … Читать далее

Когда на улице холодно, некоторые водители замечают, что печки в их автомобилях не справляются со своей работой. Такая проблема актуальна среди владельцев большинства автомобилей, особенно, если двигатель совершает холостые обороты.

Чтобы самостоятельно ремонтировать свой автомобиль, необходимо знать устройство основных узлов и принцип их работы. Такие знания и умения приходят с опытом, в процессе эксплуатации машины. Часто возникают проблемы с системой … Читать далее

Салонный фильтр автомобилей ВАЗ 2110-2112 необходимо регулярно менять, так как от него напрямую зависит чистота воздуха в салоне автомобиля. Более того, если фильтр забивается, то даже при включенной печки стекла … Читать далее

Наиболее трудоемкой работой, связанной с системой отопления салона на автомобилях ВАЗ 2110-2112, является замена радиатора печки, ну или отопителя, называйте, как хотите. Конечно, на машинах десятого семейства поменять печку не … Читать далее

Блок управления печкой или отопителем, называйте как хотите, находится на центральной консоли автомобиля ВАЗ 2110-2112 и отвечает за нормальное функционирование температурного режима внутри салона.

На автомобилях ВАЗ 2110-2112 с системой отопления салона, где присутствует автоматический режим, устанавливается специальный датчик температуры салона. Находится он в потолке, и думаю, все видели эту небольшую черную коробку рядом … Читать далее

Если у вас на вашей машине вдруг перестала дуть теплым воздухом печка, то одной из причин этого может стать выход из строя моторедуктора, который устанавливается на всех моделях ВАЗ 2110, … Читать далее

Основной причиной, по которой приходится менять мотор печки на ВАЗ 2110-2112, является появление довольно неприятного звука — писка, визга, называйте, как хотите. В общем, когда вентилятор печки на вашей машине … Читать далее

Холодный воздух из печки

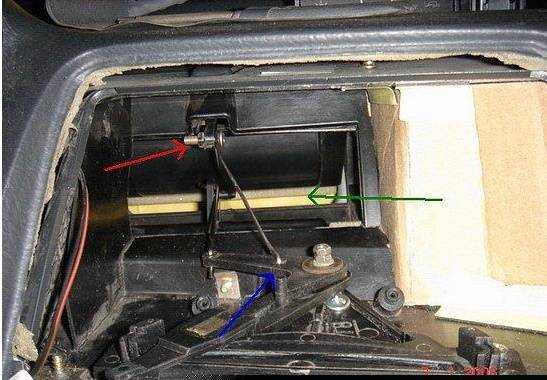

Тросик рычага заслонки

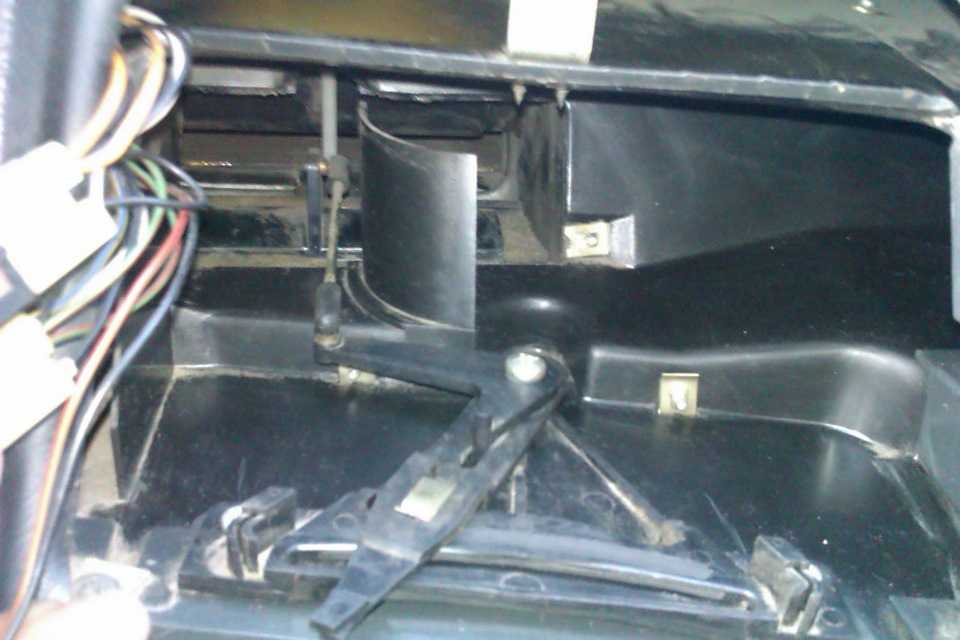

Расположение рычага заслонки печки возле педали газа.

Помимо негерметичной конструкции могут быть и другие проблемы с печкой. К примеру, отопитель работает не на полную, из воздуходувов дует холодный или еле теплый воздух. Печка так работает из-за слабой натяжки тросика управления заслонки. Нам нужно решить эту проблему при помощи совершения нескольких витков троса на управляющем рычаге, который расположен на корпусе отопителя. Находится корпус возле педали газа.

Почему же печка плохо работает и дует холодный воздух из-за этого тросика? Дело в том, что каждый стык воздуховодов и заслонки оклеен поролоном. Из-за этого материала рычагу управления требуется много силы, чтобы сжать заслонки. Как результат – появление щели 2-4 мм. Заслонка, которая берет «свежий воздух» через радиатор или с улицы, плохо закрывается. Через несколько миллиметров уличный воздух напрямую поступает в боковые и верхние воздуходувы. На скорости и при работающем вентиляторе воздух не успевает нагреться, поэтому печка работает в «летнем» режиме и плохо греет салон.

Образование воздушных пробок

Если при рабочей температуре антифриза и открытом кране из дефлекторов дует холодный воздух, то, скорее всего, неправильно работает радиатор – в нем появились воздушные пробки. Решается проблема довольно просто: ВАЗ 2110 устанавливается так, чтобы передние колеса были выше задних. То есть, на подходящую возвышенность, где двигатель работает в нормальном режиме. Далее нам нужно полностью открыть краник и нажать на педаль газа. Мотор работает около 5 минут – в это время нам нужно иногда нажимать на педаль газа. После этого все нужно вернуть на начальное положение.

Краник

Стрелка указывает место течи крана печки.

Неисправности могут быть из-за краника, который часто дает течь. Проверить, как он работает, можно вручную. Находится этот элемент под капотом рядом с отопительным элементом. Чтобы убрать неисправности при обнаружении протечки краника, нужно просто заменить его. Некоторые автомобилисты решают просто удалить кран из системы ВАЗ 2110, так как печка работает и дует без него. Но убрав его, мы не сможем контролировать температуру антифриза.

Описание конструкции

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03–0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости —лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателях ВАЗ-2108, -21081, -21083 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства). На двигателе -2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.

При температуре 87±2 °С клапан термостата начинает перемещаться, открывая основной патрубок, при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102 °С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Электровентилятор радиатора на двигателях ВАЗ-2108, -21081, -21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3 °С, а размыкаются при 94±3 °С. На автомобилях, выпущенных до 1998 г. (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113.3747 в монтажном блоке. На двигателе -2111 вентилятор включается по сигналу электронного блока управления двигателем (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя -2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

При перегреве двигателя блок управления включает сигнализатор «Проверьте двигатель» в комбинации приборов (см. Органы управления и приборы).

Система отопления описана в главе Система отопления и вентиляции.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Чтобы заменить радиатор отопителя, выполните следующие действия

Замена радиатора отопителя старого образца

Для замены радиатора отопителя на старом автомобиле ВАЗ-2110 сначала снимите накладку ветрового стекла с ее резиновым уплотнением. Сначала выверните крепежные болты крышки под тормозным цилиндром и четыре верхних крепежных болта крышки со стороны пассажира. Затем снимите хомуты, крепящие трубы и шланги.

Затем необходимо отсоединить кабель электровентилятора от кузова автомобиля. После этого вы получите доступ к двум креплениям на крышке ветрового стекла со стороны водителя. Когда они будут удалены, косяк немного выдвинется вперед. Полностью удалять его не обязательно. Затем ослабьте оставшиеся гайки и болты, удерживающие облицовку ветрового стекла на месте. После этого можно полностью снять пластиковую крышку между ветровым стеклом и моторным отсеком.

Далее необходимо снять хомут датчика, показывающего уровень охлаждающей жидкости, и отсоединить шланг отвода паров из расширительного бачка. Затем, по очереди, шланг стеклоомывателя, стеклоочиститель, крепления корпуса печки, передний блок корпуса вентилятора, вентилятор, воздухоочиститель салона, остальные части корпуса вентилятора и все шланги системы печки. Теперь необходимо снять корпус радиатора. Теперь корпус радиатора можно вытащить без труда.

На следующем рабочем этапе неисправный теплообменник заменяется новой деталью, а все демонтированные элементы устанавливаются на прежнее место. Во время сборки мы сосредоточимся на установке пластикового кожуха вентилятора

Важно, чтобы педали были посажены в правильные пазы, иначе отопитель автомобиля не будет работать

Также проверьте состояние салонного фильтра, который может нуждаться в замене. Если на трубах или шлангах имеются видимые дефекты, их необходимо заменить. Следите за тем, чтобы соединительные зажимы и крепежи не плотно прилегали к компонентам, чтобы в кабине не скапливалось тепло. На этом замену радиатора отопителя можно считать завершенной.

Замена радиатора отопителя нового образца

Замена радиатора отопителя новой модели ВАЗ-2110 характеризуется способом присоединения теплообменника к кузову автомобиля. Для того чтобы демонтировать деталь, необходимо ослабить центральный болт в нижней части ветрового стекла. Затем ослабьте две гайки на верхней части впускного коллектора и гайку возле салонного фильтра с левой стороны. Следующим шагом будет снятие воздушного фильтра. Воздушный фильтр крепится к нагревателю четырьмя саморезами.

Модифицированный нагреватель состоит из двух частей, которые соединяются между собой тремя саморезами. Выкрутите большой самонарезающий винт и два винта, соединяющие части нагревателя. Затем сдвиньте правую часть нагревателя как можно дальше вправо. Держите левую часть в руке и вытащите ее, повернув правую часть к себе и подняв ее вверх. Затем снимите левую сторону нагревателя. Шланг для отвода пара выводится через отверстие в звукоизоляционной панели.

Правая сторона нагревателя разделена на две дополнительные секции. Чтобы разделить правую секцию, необходимо снять крепежные скобы. Таким образом, правую секцию отопительного прибора можно открыть без усилий. Также можно открыть заслонку отопителя, которую желательно заменить. Лучшим выбором является алюминиевая заслонка, которая более устойчива к износу и менее подвержена короблению.

Заключительный этап работ включает установку новых деталей и сборку всех элементов системы отопления в обратном порядке. Убедитесь, что все соединения правильно затянуты, так как это оказывает значительное влияние на работу системы отопления салона.

Порядок выполнения работ

Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.

Отсоединяется от аккумуляторной батареи провод от » — «.
Сливается охлаждающая жидкость.

Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.

Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
Снимается вентилятор обогревателя.
От корпуса печки отсоединяется хомут вакуумного шланга.
При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
Отворачиваются винты крепления переднего корпуса.
Снимается передний корпус.
Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.

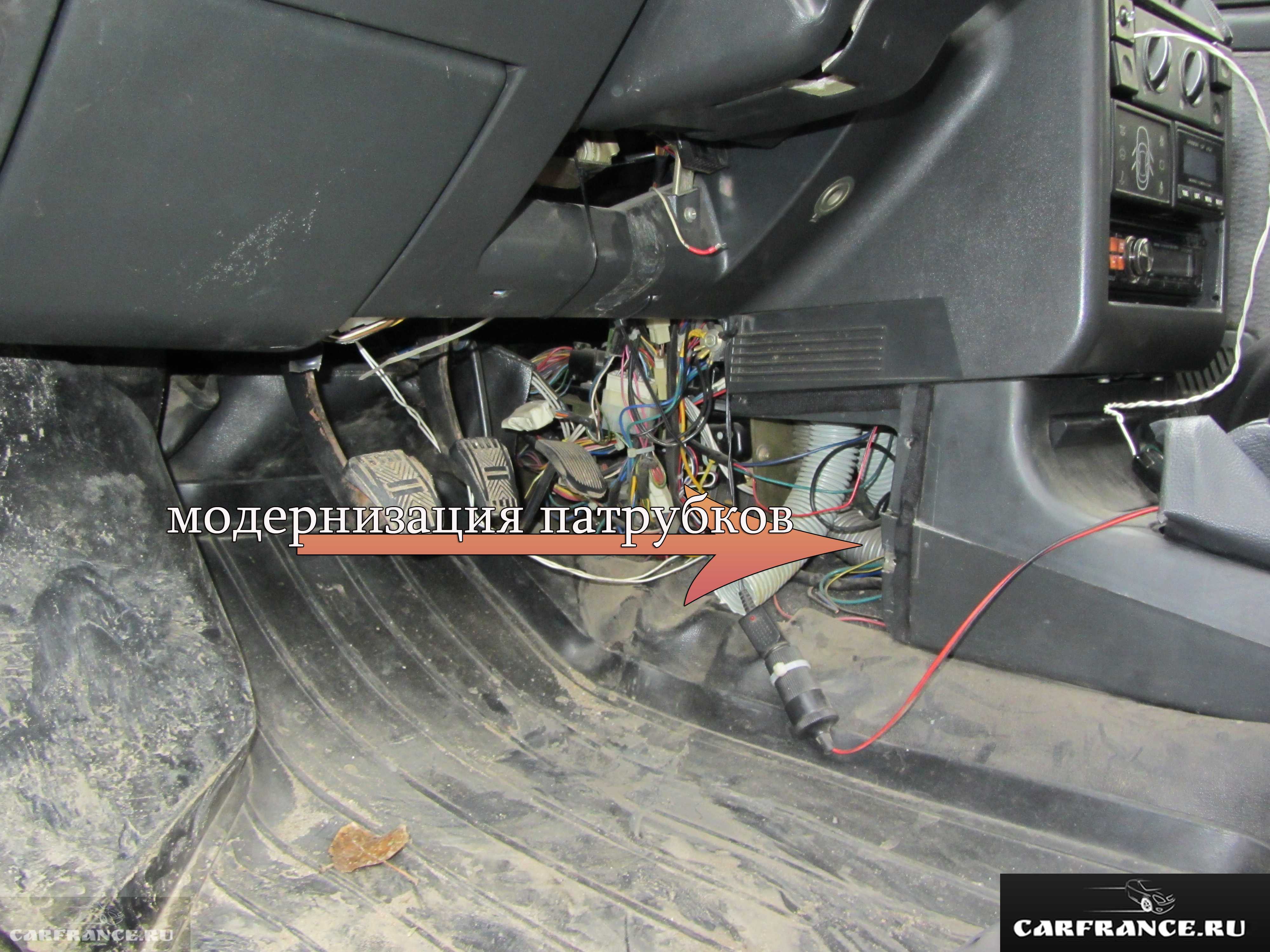

Установка новых патрубков

Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы. Итак:

Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
Устанавливаются остальные детали и узлы в обратной последовательности.
Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.

Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110

Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя. Иногда достаточно только затянуть шланги на патрубках новыми хомутами. Иногда достаточно только затянуть шланги на патрубках новыми хомутами

Иногда достаточно только затянуть шланги на патрубках новыми хомутами.

Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга

Ремонт шланга без снятия с автомобиля

Отрезается поврежденный конец элемента.
Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.

Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.

Замена шлангов тройника

Инструкция и порядок выполнения работ:

Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
Из расширительного бачка сливается охлаждающая жидкость.
Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
Отстегивается от расширительного бычка резиновый ремень его крепления.
Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
Отсоединяется шланг отводящий от бачка пар.
Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.

Отворачивается верхний саморез, удерживающий центральную обивку.
Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.

Далее работы выполняются в салоне автомобиля:

Вакуумный усилитель, кронштейн и тормозную педаль в сборе сдвигаем в сторону и освобождаем доступ к патрубкам находящимся на радиаторе отопителя.
Для отсоединения нижнего шланга, сначала нужно снять верхний, подводящий шланг.
Ослабляется хомут и снимается с патрубка нижний шланг.

Установка новых элементов выполняется в обратной последовательности.

Совет: Для большей надежности соединения перед монтажом тройника на патрубки лучше установить дополнительные хомуты.

Вовремя проведенный осмотр, и при необходимости произведена замена патрубков печки ваз 2110, системы охлаждения автомобиля, своими руками — залог надежной работы двигателя машины.

Наиболее трудоемкой работой, связанной с системой отопления салона на автомобилях ВАЗ 2110-2112, является замена радиатора печки, ну или отопителя, называйте как хотите. Конечно, на машинах десятого семейства выполнять этот ремонт не так просто, и удовольствия от этого мало, но вполне под силу каждому. Главное — это терпение и, разумеется, наличие нужного инструмента.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.
