Описание конструкции
Детали отопителя:1 — крышка фильтра;2 — фильтр системы отопления и вентиляции;3 — корпус отопителя;4 — микромотор-редуктор заслонки отопителя;5 — радиатор отопителя;6 — дополнительный резистор вентилятора отопителя;7 — вентилятор отопителя
Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, датчик температуры воздуха в салоне, корпус воздухораспределителя, воздуховоды и дефлекторы. Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.
Блок управления отоплением и вентиляцией
Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.
Датчик температуры воздуха в салоне
Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.
Отопитель в сборе:1 — микромотор-редуктор заслонки отопителя;2 — заслонка управления отопителем;3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции
Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.
В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры. Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.
Микромотор-редуктор заслонки отопителя:1 — микромотор-редуктор;2 — датчик положения заслонки;3 — выходной вал
Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.
Расположение корпуса воздухораспределителя и воздуховодов на панели приборов: 1 — воздуховод бокового дефлектора;2 — воздуховод обдува стекол;3 — корпус воздухораспределителя;4 — заслонка;5 — мотор-редуктор заслонок;6 — воздуховод обдува ног водителя и пассажиров
Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей. При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.
Отверстие для выхода воздуха в обивке багажника
Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха.
Клапаны выхода воздуха из салона (при снятом заднем бампере)
При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.
Не работает привод заслонки

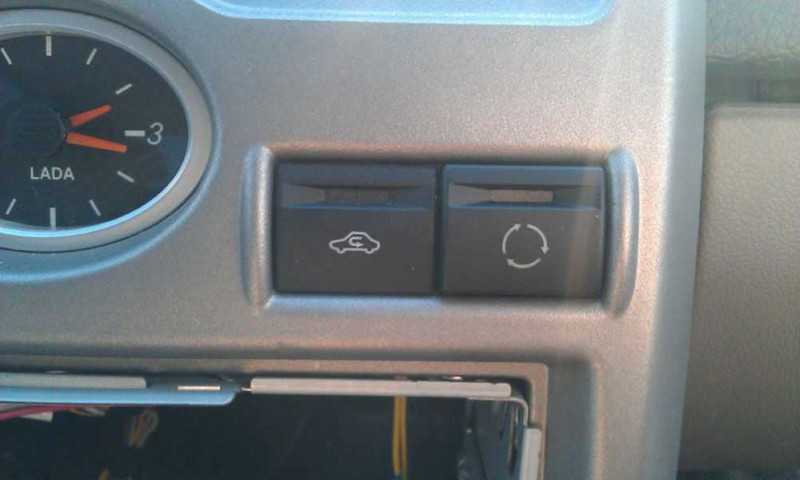

Проверить, работает ли клапан рециркуляции Приора (на автомобилях с климатической системой «Панасоник»), с помощью просмотра ошибок в работе системы нельзя – соответствующие коды просто не предусмотрены. Поэтому необходимо выполнить следующие действия в соответствии с алгоритмом, описанным в диагностической карте:
- измерить посредством мультиметра уровень напряжения между массой и контактом № 1, идущим к клавише включения режима;
- если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на участке выключателя рециркуляции;
- в противном случае нужно измерить напряжение между массой и контактом № 2 кнопки включения рециркуляции при её нажатом положении;
- если измеренное значение равно напряжению бортовой сети – неисправен сам выключатель, и тогда он подлежит замене;
- в противном случае мультиметром измеряем состояние клавиши рециркуляции;
- если значение равно напряжению бортовой сети – имеется разрыв в цепи на участке между клавишей включения режима и контроллером отопителя САУКУ;
- если нет – переходим к измерению напряжения на участке между массой и контактом № 1 электромагнитного клапана заслонки (кнопка включения режима рециркуляции должна быть нажата);
- если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на данном участке;
- в противном случае имеет место быть обрыв электрической цепи массы клапана привода заслонки.
Распиновка кнопки рециркуляции Приора подробно описана в принципиальной схеме климатической установки «Панасоник». Если неисправность рециркуляции вызвана не обрывом цепи или поломкой самого электромагнитного клапана, а неисправностью заслонки, её замена для неподготовленного автовладельца может оказаться мероприятием достаточно сложным.
Если ехать на автосервис, это влетит в копеечку (порядка 10 тысяч рублей), поскольку мастера скажут, что необходимо снимать всю печку, сливать антифриз и к тому же удалять из системы кондиционирования фреон. Сделать это можно и самостоятельно, причём без слива тосола и откачки хладагента. Поэтому имеет смысл описать процедуру замены вакуумного привода, если не работает заслонка рециркуляции воздуха салона Приора:
для начала потребуется Г-образная отвёртка – в магазинах она не продаётся, но изготовить её несложно, подогнув любую имеющуюся, изготовленную из достаточно мягкого металла
Откручиваем ею нижний саморез, расположенный очень неудобно – там имеется отверстие, достаточное, чтобы просунуть руку и произвести необходимые манипуляции; верхний саморез спрятан за пластиком корпуса печки – его нужно просверлить точно напротив самореза; отсоединяем тягу заслонки, для чего её нужно с небольшим усилием потянуть влево; теперь привод свободен, остаётся его вытащить (отвести немного влево и надавить в направлении моторного отсека – он должен упасть вниз), вытаскивать нужно осторожно, поскольку он может цепляться за окружающие детали; процедура вставки нового вакуумного привода тоже достаточно утомительна – для начала пробуем вставить клапан на штатное место; второй шаг – попасть трубкой привода в отверстие, расположенное в нижней части отопителя; надеваем шланг на сам клапан; закручиваем саморезы в обратной последовательности (с нижним придётся повозиться, поэтому можно его и не закручивать – клапан и без нижнего самореза будет удерживаться вполне надёжно)
Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно.
Лучшие цены и условия на покупку новых авто
Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс
Замена моторедуктора
Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.
Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.
Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.
Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.
Не работает печка на Лада Приора (причины и ремонт)
С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.
Проблемы в системе охлаждения двигателя?
Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).
В этом случае порядок действий следующий:
1. Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между отметками «МИН» и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.
2
Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок
Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.
3. Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.
Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.
Проблемы в элементах отопителя Лада Приора?
Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:
Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).
Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.
После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра
Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка
Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.
Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.
Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).
Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.
Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).
Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.
Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.
Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.
Подготовительный этап
Устранение неисправностей работы отопителя следует начинать при условии, что силовой агрегат и система охлаждения двигателя в порядке, чтобы исключить их влияние. Для этого надо убедиться в том, что тосол залит в должном количестве, двигатель исправен и функционирует нормально. И после этого уже выяснять, почему же печка на «Приоре» не работает. Вначале следует проверить уровень охлаждающей жидкости в расширительном бачке. Далее нужно запустить двигатель и прогреть его до рабочей температуры. После этого надо проверить исправность термостата — пощупать толстые шланги, которые идут от него к радиатору автомобиля.

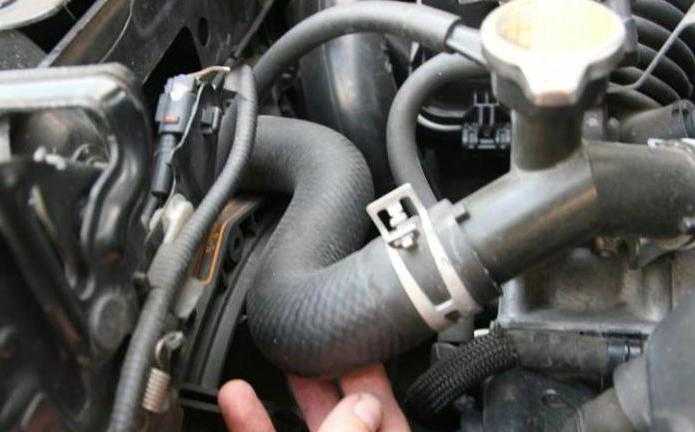

Верхний должен постепенно становиться горячим. Если резиновый патрубок все еще холодный, значит, термостат неисправен. В этом случае продолжать работу можно только после замены данного элемента. Благо его стоимость невелика.
Еще одна причина, по которой мотор может не прогреваться до рабочей температуры, – негерметичная крышка расширительного бачка. Она должна держать избыточное давление в системе. Часто простой заменой этой крышки удается полностью избавиться от проблем.
На «Приоре», в отличие от «десятки», организация системы охлаждения выполнена по-иному. И формирование воздушной пробки там практически исключено. Возникнуть она может при негерметичности системы либо при заливании тосола в полностью пустой расширительный бачок. Устраняется это достаточно просто. Надо на прогретой машине заехать передними колесами на какую-нибудь горку и энергично погазовать на месте. Крышку расширительного бачка при этом следует снять.
Лайфхак: моторедуктор и другие комплектующие печки автомобиля Приора
Если на автомобиле Лада Приора лобовое стекло запотело и выглядит так как будто его заляпали жирными руками после поедания пиражков — водитель насторожись твоя печка течет! Поддержание нормальной температуры в салоне в разные времена года необходимо для того, чтобы чувствовать себя комфортно за рулем. Зимой от замерзания спасает печка на Приоре, которая выдает нужное человеку тепло. Но за ней нужно следить и готовить ее к зиме еще летом, потому что остаться без подогрева зимой – не самое большое удовольствие. Больные места системы, которые ломаются чаще других это моторедуктор и заслонка печки. Приора теплая машина — родная ДААЗ очень хорошо, греет, зимой теплая, потому что ее радиатор имеет правильное строение внутри жидкость циркулирует. Стоит поставить китайский Лузар, будете замерзать при -20 — проверено лично. Ставил я этот лузар, потом снял. Радиатор печки бывает для машин с кондиционером и без кондиционера. Устройство узла немножко различается.
Блок печки автомобиля Приора обозначен ниже на рисунке. Как видим помимо блока вессь узел состоит из множества запчастей. На Приоре печка имеет обычное устройство – выделив время для диагностики, нужно полностью проверить всю систему, чтобы сделать «инвестицию» в будущее – зимой для ремонта нужно будет искать отапливаемый гараж. Если в Приоре дует холодным воздух, или слабо греет, это признаки того, что внутри что-то не так, и в этой неисправности предстоит разобраться.
Рециркуляция воздуха в Приора: основные неисправности
Многие водители никогда не пользуются кнопкой включения рециркуляции просто потому, что, однажды опробовав этот режим в неподходящих условиях, не увидели в нём никаких преимуществ. Другие же пользуются кнопкой регулярно, хорошо представляя себе все локальные преимущества данного режима. Несмотря на простоту конструкции (система рециркуляции состоит из заслонки, перекрывающей доступ воздуха снаружи, и электромагнитного клапана, являющегося приводом заслонки), нередки случаи, когда на Приоре этот режим оказывается нерабочим. Причины неработоспособности системы соответственно могут заключаться либо в проблемах с клапаном, либо в нарушении целостности заслонки. Неисправной может быть и кнопка рециркуляции Приора.
Заклинивание заслонки происходит в тех случаях, когда, например, она покрылась ржавчиной из-за наличия в воздухе влаги. Отметим, что коррозионные процессы происходят только с заслонкой на системах кондиционирования нового образца, поскольку в этом случае она изготавливается из металла, а в качестве прокладки используется уплотнительная резинка. На моделях старого образца заслонка выполнена из пластика и защищена уплотнительным поролоном.
Чтобы выяснить, виновата ли в неработоспособности режима рециркуляции заслонка, следует вручную попробовать её пошевелить. Правда, для этого придётся разобрать дефлектор главной (центральной) панели. Если заслонка металлическая и рукой проворачивается, но с трудом (или если повернуть её не удаётся), причина действительно, кроется в наличии ржавчины. Вариантов решения проблемы два:
- попробовать обработать место, подвергшееся влиянию коррозии, составом VD-40,
- если результат оказался отрицательным или работоспособность заслонки возвращается на непродолжительное время – следует просто заменить эту деталь на новую.
Пластиковые же заслонки, хотя и не подвержены воздействию коррозии, тоже могут подклинивать из-за деформации, вызванной воздействием нагретого воздуха. В этом случае восстановить геометрию заслонки не удастся, а потому единственный выход – замена детали.
Вентилятор (мотор отопителя) на ВАЗ Калина, Приора
Уважаемые покупатели, во избежание ошибок при отправке вентилятора отопителя , в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и с какой климатической системой кондиционирования («Panasonic» или «HALLA» ) .
Вентилятор отопителя ВАЗ, чаще всего заменяется следующими терминами: мотор отопления, вентилятор печки . Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же. Р азные наименования данного узла имеют равнозначное право на использование.
На автомобиле ВАЗ 2170 устанавливается электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов. Для получения различных значений частоты вращения в цепи питания электродвигателя установлен дополнительный резистор. В него входят три спирали и предохранитель. При прохождении тока через все три спирали обеспечивается 1-я скорость вращения вентилятора отопителя, через две спирали – 2-я скорость, через одну – 3-я скорость. При включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной 4-й скоростью.
Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.
Конструктивно вентилятор отопителя представляет из себя электродвигатель, на котором закреплен вентилятор (с крыльчаткой на подшипнике), предназначен для применения в системе отопителя автомобиля с бортовым напряжением 12 В, для нагнетания горячего воздуха.
На автомобилях Лада Приора, Лада Калина устанавливают кондиционеры различных производителей «HALLA» — корейского производства и «Panasonic» — тайваньского производства.
Визуально, какой из кондиционеров установлен, можно определить по кнопке в середине центральной ручки управления кондиционером. У ручки управления кондиционером Panasonic , в середине размещена кнопка включения с рисунком обдув лобового стекла .
Радиатор отопителя ВАЗ 21126 представляет из себя: трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки данного радиатора могут изготавливаться как из пластика, так и из металла.
Конструкция несборных (паяных) алюминиевых приборов является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки имеют малый вес и относительно высокую жесткость, а также оптимальные цены.
Другие артикулы товара и его аналогов в каталогах: 21700 812720001 , DMA -70 N -131 F .
ВАЗ 2170, ВАЗ 2171, ВАЗ – 2172, ВАЗ 1117-1119.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить вентилятор отопителя c климатической системой кондиционирования Panasonic на автомобиле семейства Лада Приора, Лада Калина.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !
Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !
Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы
Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара
Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.
Не работает привод заслонки
При покупке авто не работала рециркуляция, спустя 1.5года эксплуатации решил починить.И так сначала думал что сломан моторчик, разбираем жабо, пилим пластик около мотора отопителя и около стекла, выкручиваем саморезы расположенные вниз лицом, далее снимаем привод заслонки, в итоге оказалось, что сломалась заслонка.отломился приводной штифт, пилим дальше, чтобы достать мотор отопителя и вытаскиваем заслонку, клеим обратно штифт и закрепляем дополнительно саморезом.пол часа мучений и вставили ее обратно, и наконец то все теперь работает.собираем и можно ехать
-
Течет задний тормозной цилиндр ваз
-
Где находится абсорбер на ваз 2110 8 клапанов инжектор
-
Ваз 2107 замена стартера видео
-
Раздатка уаз патриот схема
- Уаз 31512 коробка передач подробная схема
Диагностика неисправности
В случае поломки устройства, специалисты рекомендуют провести диагностику в следующей последовательности:
- включается зажигание и двигатель;
- устанавливается максимальная скорость вентилятора;
- нажимается кнопка рециркуляции;
- запускается механизм работы клапан-заслонка.
При равномерном движении и если заслонка остановилась в конечной точке, в первые 2-3 секунды, свидетельствуют о исправности комплекса.
А вот хлопки, неравномерное движение, щелчки говорят о неисправности.
Для продления срока службы комплекса, требуется установить стабилизатор. За счет работы стабилизатора, там, где расположена заслонка уменьшается момент электропривода. Чтобы исключить возможность поломки заслонки на время до приобретения стабилизатора, заслонка отключается от электропривода проводом.
Замена: как снять (поменять) печку на Приоре с кондиционером и без
Замена печки полностью делается редко, в основном меняются комплектующие. Нередко основной причиной разбора отопителя на автомашине Приора является замена радиатора печки. Когда она перестает быть герметичной и уже работает не так производительно, приходится приступать к ремонту. Для того чтобы снять печку на автомобиле Приора без кондиционера, понадобится набор ключей (накидных и торцовых), крестообразная отвертка. По мере разбора системы стоит осмотреть все детали и заменить износившиеся. Работу выполнить по инструкции:
- Уберите «минус» с аккумулятора.
- Демонтируйте нижние уплотнители лобового стекла, шумоизоляцию мотора.
- Ослабьте хомуты, которые держат прилегающие к радиатору отопителя патрубки, а затем отсоедините их. Предварительно под патрубки поставьте тазик, чтобы слить охлаждающую жидкость. После того как жидкость выльется, закройте патрубки ветошью.
- Приступите к проводам. Отщелкните фикстор и отсоедините провода моторчика. Затем обесточьте добавочный резистор.
- Провода, которые идут к моторедуктору привода заслонки, закреплены хомутом. Его нужно перекусить, а затем отсоединить провод.
- Далее приступаем к демонтажу самого отпителя. Возьмите торцовый ключ «десятку», выверните им три винта, еще один винт выверните ключом «8».
- Далее отведите в сторону жгут проводов от отопителя (крепится на небольшом кронштейне).
- Теперь со стороны салона под приборной панелью отверните трти гайки крепления педали тормоза ключом «13», а затем отведите ее в сторону.
- Потяните блок к себе.
- Поставьте новый отопитель вместо старого, если нужно.
- Когда Вас беспокоит то, что отопление дует неправильно – не в нужном режиме – придется вновь проверять все во время демонтажа.
- Для того чтобы снять отопитель на машине с кондиционером, выполните следующие действия:
- Также снимите минусовую клемму, затем нижний уплотнитель ветрового стекла, шумоизоляцию мотора.
- Выкрутите саморезы, закрывающие радиатор отопителя.
- Также аккуратно снимите патрубки: охлаждающую жидкость нужно слить в приготовленный тазик.
- Медленно и плавно тяните радиатор вверх, пока он не выйдет из креплений.
- Установку нового радиатора проведите в обратной последовательности.
На Lada Priora стоят кондиционеры Panasonic или Halla. Они отличаются только креплением, поэтому при замене радиатора отопителя трудностей не возникнет.
Источник
Заявка на сотрудничество
Задать вопрос
Поэтому на форумах люди и пишут, что у них не отличаются детали на автомобилях с кондиционером и без — это утверждение верно для автомобилей с удешевленной версией кондиционера. Но для блока охлаждения Panasonic используются другие детали.
Александр Геннадьевич Бондаренко
Для а/м Лада Калина без кондиционера могут быть установлены 2 взаимозаменяемых электровентилятора — это LFh 02111 с несъемным проводом или LFh 01230 универсальный со съемным проводом.
Для а/м с кондиционером могут быть варианты:
1) автомобиль с климатической системой Panasonic — устанавливается LFh 01182 (начало выпуска планируется в июне).
2) автомобиль с кондиционером, который дополнительно установлен на штатную систему охлаждения — в таком случае также используются вентиляторы LFh 01211 или LFh 01230.
Определить какая у вас система кондиционирования довольно просто — для этого достаточно посмотреть на радиатор охлаждения со стороны двигателя — если он паяной конструкции (плоскоовальные трубки с лентой-гармошкой между ними) — то на автомобиль установлена климатическая система Panasonic. Если же радиатор сборной конструкции (круглые трубки на которые одеты алюминиевые пластину по всей ширине радиатора) — то кондиционер смонтирован на штатную систему охлаждения.
Заключение
Система отопления на Лада Приора имеет сложную конструкцию. Чтобы добраться до многих узлов, требуется снимать дополнительные детали автомобиля. Для этого могут потребоваться специальные знания и инструмент.
Но при правильном подходе ничего сложного в ремонте печки нет. Если не переключается поток воздуха по дефлекторам, в большинстве случаев достаточно просто смазать механизм переключения. Когда невозможно изменить температуру воздуха регуляторами из салона, приходится разобрать часть подкапотного пространства, заменить или отремонтировать моторедуктор. Самое неприятное – если вышел из строя радиатор отопителя, он подлежит немедленной замене, иначе через него может уйти тосол из системы охлаждения двигателя, а это приведет к его серьезной поломке.
Заключение
Таким образом, нахождение причин, из-за которых печка на «Приоре» не работает, — не такое уж и сложное занятие. Главное — соблюдать четкую последовательность действий и понимать, от чего зависит работа того или иного узла.
