Замена патрубков печки

Замена патрубков печки

На низких оборотах печка дует холодом: причины и их решения.

Мы всегда говорим о том, что в автомобиле все взаимосвязано, поэтому при поломке одного из его элементов, источник неполадки нужно искать во всем, что напрямую или косвенно с этим элементом связано. Система охлаждения не исключение. Выдавать на холостых оборотах холодный воздух она может при следующих обстоятельствах:

в расширительном бочке слишком мало охлаждающей жидкости (ОЖ);

Пожалуй, это самый распространенный вариант. Согласитесь, пусть мы и знаем, что количество антифриза в системе нужно проверять перед каждой поездкой, делаем мы так далеко не всегда. Как следствие, уровень охлаждающей жидкости может стать критически низким, то есть недостаточным для того, чтобы справляться со своими функциями на малых скоростях.

Что делать: проверить уровень ОЖ в расширительном бочке и при необходимости долить до нужного уровня.

где-то образовались воздушные пробки;

В случаях, когда недавно имели место работы, требующие замены или частичного слива тосола, причиной того, что отопитель дует прохладой, могут стать образовавшиеся внутри трубок воздушные пробки, которые просто не позволяют охлаждающей жидкости нормально циркулировать.

Что делать: поставьте перед машины на горку, скрутите пробку с расширительного бочка, заведите авто и подождите пока оно прогреется – вы заметите появляющиеся пузырьки, как только они пройдут – глушите машину, ждите пока она немного остынет (чтобы не обжечься) и возвращайте крышку на место.

неисправна помпа;

Еще одна проблема, по которой теплый антифриз может не дойти до нагревателя, – это неисправный водяной насос.

Что делать: обнаружить данную неполадку часто довольно просто по характерному стуку и грохоту. Если таковой замечен не был, понаблюдайте за своим транспортным средством, если оно сильно греется, вплоть до закипания, – снимите помпу и разберите ее. Если «крыльчатка» живет своей жизнью или вообще не крутится, замените ее или весь водяной насос целиком.

засорились трубки радиатора

Весьма распространенный вариант, наравне с недостаточным уровнем ОЖ: на стенках трубок, подающих последнюю в радиатор, во время эксплуатации постепенно накапливаются соли и грязь, со временем их становится настолько много, что горячая жидкость даже не может через них пройти. В результате радиатор остается холодным, как и воздух, проходящий сквозь него.

Что делать:

Вариант 1. Промойте систему. Для этого слейте имеющуюся в ней ОЖ, а на ее место залейте специальный состав для промывки или концентрированный раствор лимонной кислоты. Заведите мотор и дайте ему прогреться до рабочей температуры. Слейте чистящий раствор и залейте свежую ОЖ.

Вариант 2 (обычно используется, только если предыдущий способ оказался неэффективным). Замените трубки и радиатор.

перекрыта подача ОЖ;

Практически каждый современный автомобиль оснащен краном, позволяющим перекрывать подачу антифриза в отопитель. Он позволяет избежать риска перегрева салона в теплое время года, но при этом, являясь слабым местом системы отопления, может создавать дополнительные неприятности.

Что делать: проверить положение крана и при необходимости его открыть. Если кран заклинило, он подлежит замене.

Небольшой совет: если вы являетесь владельцем автомобиля марки ВАЗ, советуем немного переплатить и приобрести краник не отечественного производства, а марки Audi – с ним вам не придется осуществлять замену каждые полгода.

невысокая температура охлаждающей жидкости;

Последняя ситуация, при которой отопитель может отдавать холодом, – это холодный антифриз. А быть он таким может в двух случаях:

  1. на улице слишком холодно, поэтому при коротких поездках двигатель просто не успевает прогреваться

Что делать: утеплить моторный отсек.

  1. сломался термостат – его заклинило в открытом положении, в следствие чего ОЖ «гоняет» по большому кругу, не давая ему нормально прогреться.

Что делать: проверить и при необходимости заменить вышедшую из строя деталь.

Из-за чего нижний патрубок радиатора может быть холодным, а верхний горячим?

Схема циркуляции охлаждающей жидкости: Нажать для увеличения.

Должен ли нижний патрубок радиатора быть холодным – зависит от пути движения антифриза.

После запуска мотора он сначала циркулирует по малому кругу, минуя радиатор, а после достижения температуры около 85 °C, при которой происходит частичное открытие термостата, уходит на большой.

В большинстве моделей в радиатор охлаждающая жидкость поступает через верхний патрубок, после чего прокачивается вниз и по нижнему патрубку возвращается в рубашку охлаждения ДВС.

В тех моделях, где термостат блокирует подачу антифриза из радиатора (например ВАЗ 2109), нижний патрубок может быть холодным при горячем верхнем и до прогрева мотора. Если блокируются оба канала или ввод радиатора (как на Lada Granta) – при прогреве верхнего патрубка должны быстро прогреваться и радиатор, и нижний вывод.

При исправной системе охлаждения низ радиатора автомобиля холодный, а верх горячий только в тот момент, когда термостат уже приоткрылся, но антифриз ещё не дошел до нижнего патрубка. При низкой температуре воздуха и включенном отопителе салона зимой для прогрева охлаждающей жидкости требуется больше времени. Открытие термостата в этом случае происходит через 10 минут и более после начала движения. При низкой температуре воздуха часто бывает, что радиатор автомобиля сверху горячий, а снизу теплый, так как антифриз быстро остывает, проходя по нему.

Дизельные ДВС прогреваются гораздо медленнее бензиновых. Некоторые авто с дизелем в зимний период могут полноценно задействовать большой круг только при скоростной езде (свыше 100 км/ч) и при длительной «тянучке» в пробках.

Разбираться, почему не греется нижний патрубок радиатора, и решать проблему, нужно в следующих ситуациях:

  • верхний патрубок горячий, а нижний остается холодным даже после скоростной езды в теплую погоду;
  • радиатор прогревается только сверху, оставаясь холодным снизу;
  • показания температуры ОЖ на приборной панели уходят в «красную зону» (более 100–110 градусов);
  • кипит антифриз в расширительном бачке.

Основные причины, по которым греется верхний патрубок радиатора, а нижний холодный:

Почему в системе охлаждения появляется воздушная пробка: видео

  • Термостат заклинил в закрытом или полузакрытом положении.
  • Помпа охлаждения изношена и не может создать нужный напор.
  • Каналы радиатора забиты отложениями.
  • Образовалась воздушная пробка в системе охлаждения.

Неисправности системы охлаждения не всегда отражаются в показаниях датчиков. ДТОЖ (датчик температуры охлаждающей жидкости) может не контактировать с перегретой жидкостью и показывать нормальную температуру. По той же причине может не включаться своевременно вентилятор радиатора.

Компьютерная диагностика помогает выявить лишь проблемы с термостатом, имеющим электронное управление. На проблему с механическим клапаном косвенно указывают не соответствующие реальным показания ДТОЖ, расположенного на блоке, в ГБЦ или в районе термостата.

Эксплуатировать авто, если машина греется, а нижний патрубок радиатора холодный, нельзя! Это чревато прорывом прокладки между головкой и блоком, срывом и повреждением патрубков системы охлаждения, перекосом ГБЦ, задирами и клином ЦПГ двигателя из-за перегрева!

Инструменты и материалы для ремонта печки Калина

Обязательно:

  • Две отвертки: крестовая и плоская (для откручивания хомутов)
  • Ключ-трещотка
  • Головки на 7 и 8 (для откручивания хомутов)
  • Головки на 10, 13
  • Длинная головка на 10 (длиной 5 см)
  • Ключи на 10, 13
  • Длинные клещи или плокогубцы (чтобы выломать штуцера старого радиатора)
  • Пилка по металлу (аккуратно отпилить штуцера нового радиатора)
  • Острый нож (для нарезки поролона)
  • Штатный радиатор печки Калина 11183
  • 3 метра армированного шланга, внутренним диаметром 20 мм
  • Два уголка из трубок (D=18-20 мм, размером 50х50 мм)
  • Поролон толщиной 5 и 15 мм

Желательно:

  • Освещение: лампа-переноска или фонарь
  • Кусок шланга для слива ОЖ + трубка-переходник
  • Тонкогубцы (для откручивания труднодоступных хомутов)

Обращаю ваше внимание, уважаемые читатели, что для ремонта совершенно необходимы два трубчатых уголка диаметром 18-20 мм (по диаметру шланга) размером 50х50 мм. которые будут поворачивать поток жидкости от штуцеров вверх (на фото они справа):

Можно попробовать обойтись без этих уголков. но в таком случае шланги будут сильно перегибаться и возможно. антифриз не сможет свободно циркулировать по ним. Кроме того, в местах изломов неизбежно повышается нагрузка, поэтому возрастает риск протечек, которые в салоне автомобиля крайне нежелательны.

Уголки я купил по 50 р. в магазине запчастей для ГАЗ. Заодно прихватил пригоршню хомутов подходящего размера

Способы устранения неполадки

Шланги системы охлаждения

Существует три возможных варианта удаления воздушной пробки из системы охлаждения:

  1. Через расширительный бачок со съемом патрубка.
  2. Не разбирая, путем наклона автомобиля и добавления жидкости.
  3. С помощью нагрева.

Разберем подробнее.

Первый вариант

Первый вариант того, как убрать воздушную пробку из системы охлаждения, подходит для большинства владельцев транспорта отечественного производства. В этих автомобилях существует возможность отсоединения шланга подогрева карбюратора или же дроссельного узла. Чтобы осуществить съем шланга потребуется снять все детали, мешающие этой процедуре. Затем надо достать этот шланг и снять его со штуцера. После этого откручиваем пробку у расширительного бачка и начинаем дуть в него. Как только охлаждающая жидкость начала вытекать из шланга, надо быстро вернуть его на место и закрепить патрубок хомутиком. Возвращаем все детали на место и наслаждаемся работающей печкой.

Второй вариант

Заливка охлаждающей жидкости

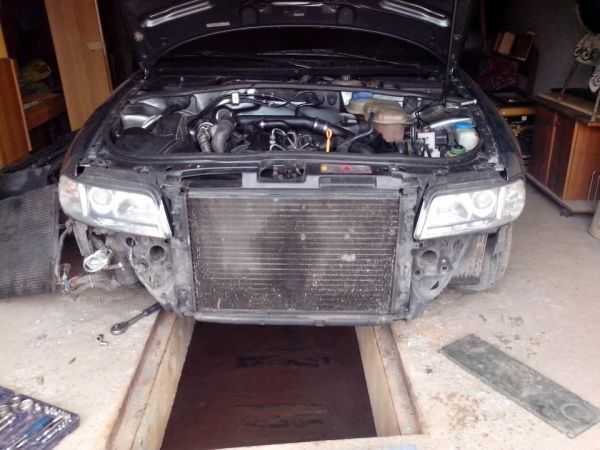

В осуществлении следующего способа самостоятельного удаления воздуха потребуется заехать на смотровую яму и установить автомобиль на ручной тормоз. С помощью домкрата или другого подходящего инструмента приподнять переднюю часть автомобиля под небольшим углом. Можно добиться этого же эффекта без домкрата, установив авто на крутом подъеме. Как пробить воздушную пробку в системе охлаждения этим способом? Все просто. Отвинчиваем крышки у расширительного бачка и у радиатора (при наличии). Запускаем двигатель и доводим его до оптимальной рабочей температуры. Дожидаемся открытия заслонки и движения жидкости по большому кругу. Переключатели на печке должны стоять на максимальном уровне нагрева

Во время прогрева двигателя важно следить за уровнем жидкости в бачке – он должен опускаться. Постепенно подливаем уходящий тосол (антифриз)

Для усиления циркуляции и оттока антифриза может потребоваться увеличить обороты двигателя

Может произойти резкое падение уровня жидкости, и здесь важно очень быстро долить ее до положенного уровня. Продолжать процедуру нужно на протяжении всего момента выхода пузырьков воздуха

После завершения потребуется опустить автомобиль и долить антифриз до положенного уровня

Для усиления циркуляции и оттока антифриза может потребоваться увеличить обороты двигателя

Может произойти резкое падение уровня жидкости, и здесь важно очень быстро долить ее до положенного уровня. Продолжать процедуру нужно на протяжении всего момента выхода пузырьков воздуха. После завершения потребуется опустить автомобиль и долить антифриз до положенного уровня

После завершения потребуется опустить автомобиль и долить антифриз до положенного уровня.

Третий способ

Третий способ также скажет, как удалить воздушную пробку из системы охлаждения. Для его успешного осуществления потребуется запустить двигатель и не глушить его, пока н будет достигнута оптимальная рабочая температура. Заглушив двигатель, снимаем защитные детали с него, чтобы добраться до шланга подогрева штуцерного узла. Охлаждающая жидкость очень горячая, как и шланги, по которым она протекает, поэтому во избежание получения ожогов надо защитить руки. Можно одеть две пары перчаток – рабочие и сверху них – резиновые. Отсоединяем шланг и ждем, когда из него будет вытекать жидкость (тосол, антифриз). Когда это произошло, возвращаем все на места. Может случиться так, что тосол так и не начал вытекать. В этом случае возвращаем шланг на место, крышку у расширительного бачка откручиваем и закручиваем обратно. Затем повторяем попытку с отсоединением шланга.

Рассмотрев три возможных варианта устранения воздушной пробки из охлаждающей системы транспортного средства, вам потребуется выбрать лишь подходящий. Одно точно – с решением этой поломки лучше не затягивать, потому что воздух в системе становится причиной нарушения работы печки и серьезных проблем с двигателем, вплоть до его полного выхода из строя.

Замена тяг управления вентиляцией и отоплением салона

Снимаем облицовку панели приборов.

Шлицевой отверткой отжимаем пружинный держатель оболочки тяги регулятора температуры воздуха и снимаем держатель

Снимаем тягу с рычага регулятора температуры воздуха.

Шлицевой отверткой отжимаем пружинный держатель оболочки тяги регулятора температуры воздуха с корпуса отопителя и снимаем держатель.

Снимаем тягу регулятора температуры воздуха с рычага на корпусе отопителя.

Новую тягу регулятора температуры воздуха устанавливаем в обратной последовательности

Последовательность операций по замене тяг переключателя режимом работы вентилятора и регулятора распределения потоков воздуха аналогична.

Лада-Калина комплектуется либо отопительно-вентиляционной установкой (верхний рисунок), либо климатической (нижний рисунок).

Отопительно-вентиляционная установка служит для создания в салоне авто комфортной температуры воздуха, значение которой регулируется блоком управления системой вентиляции и отопления, но при этом не может обеспечивать температуру в салоне ниже, чем температура наружного воздуха.

В коробке воздухопритока находится воздушный фильтр, который очищает воздух, поступающий в салон авто от пыли, цветочной пыльцы, копоти, мелких насекомых. Фильтр подлежит замене каждые 15000 км (или раньше, если условия эксплуатации тяжелые).

  • переключатель 1 — управляет режимом работы вентилятора (0 — вентилятор выключен, 4 — максимальная скорость вращения);
  • переключатель 2 — управляет режимом работы печки и кондиционера (в вариантном исполнении);
  • рукоятка 3 — управляет заслонкой рециркуляции воздуха (крайнее левое положение — подача в салон наружного воздуха, крайнее правое положение — режим рециркуляции воздуха, находящегося в салоне авто — данным режимом не рекомендуется пользоваться длительное время);
  • переключатель 4 — управляет распределением подачи воздуха в салоне авто:
    • вертикальное положение вверх — воздух поступает на ветровое стекло и сопла обдува стекол передних дверей;
    • вертикальное положение вниз — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
    • горизонтальное положение вправо — воздух поступает через боковые и центральные сопла в верхнюю часть салона авто для обдува водителя и пассажиров;
    • горизонтальное положение влево — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, на ветровое стекло и сопла обдува стекол передних дверей.

Рычаги 9 и 5 привода заслонок регулируют интенсивность подачи воздуха через боковые (8) и центральные (4) сопла путем изменения положения заслонок (вплоть до полного их закрытия). Рычаги 1 и 3 направляющих лопаток боковых и центральных сопел меняют направление воздушного потока.

Вентиляция (подачи неподогретого воздуха) салона:

  • установить переключатель 2 в крайнее левое положение (синяя точка на блоке управления) — краник печки отопления полностью закрыт;
  • установить переключатель 4 в горизонтальное правое положение;
  • открыть сопла 4 и 8, повернуть рычаг 5 на центральном сопле вниз, а рычаг 9 вправо на левом боковом сопле и влево на правом боковом сопле;
  • переключатель 1 режима работы вентилятора отопителя установить в нужный режим;
  • в случае запотевания лобового стекла установить переключатель 4 в вертикальное положение вверх.

Предотвращение запотевания стекол:

  • установить переключатель 4 в вертикальное положение вверх;
  • переключатель 1 режимов работы вентилятора отопителя установить в положение «2».

Быстрый прогрев салона:

  • установить переключатель 2 в крайнее правое положение (красная точка) — краник печки отопления полностью открыт;
  • установить переключатель 4 в горизонтальное положение вправо;
  • переключатель 1 режимов работы вентилятора отопителя установить в положение «3»;
  • открыть боковые и центральные сопла.

Обеспечение комфортной температуры в салоне:

  • установить переключатель 2 в требуемое положение (желаемая температура);
  • установить переключатель 4 в горизонтальное положение влево;
  • переключателем 1 режима работы вентилятора отопителя салона выбрать необходимую интенсивность подачи теплого воздуха в салон.

При работе системы отопления в максимальном режиме не рекомендуется открывать окна салона авто.

Доработка охлаждения ВАЗ-1118 «Калина»

Для снижения вероятности завоздушивания СОД вследствие заклинивания компенсационного клапана крышки расширительного бачка в качестве временной меры читатели предлагали удалить из неё клапан. Рекомендовать такой способ мы не можем, потому что увеличивается риск закипания и перегрева двигателя.Но если решили пойти по этому пути, чтобы не допустить выкипания антифриза при атмосферном давлении, снижаем температуру включения вентилятора до 98 градусов программно, или врезаем в подводящий патрубок радиатора адаптер под датчик .

Более правильный вариант апгрейда неоднократно опробован, и показал свою работоспособность на машинах с тросовым приводом дросселя. Ставим заглушку в патрубок, соединяющий большой круг охлаждения с расширительным бачком;

  1. Освободившийся штуцер соединяем с нижним шлангом отопителя через тройник от 2110;
  2. Заглушаем тонкий отводящий шланг (дальний, если смотреть спереди авто) обогрева дросселя.
  3. Свободный штуцер стыкуем через трубку соответствующего диаметра с расширительной ёмкостью. Для этого врезаем в верхнюю плоскость дополнительный сосок, либо подключаемся через тройник к тонкому вводу.Таким образом, мы переносим пароотвод в малый круг, при этом забираем жидкость с пузырьками воздуха в верхней точке системы.

Таким образом, мы переносим пароотвод в малый круг, при этом забираем жидкость с пузырьками воздуха в верхней точке системы. На авто с электронной педалью (е-газ) поступаем аналогично.

  1. Тонкий штуцер термостата соединяем с верхней частью расширительного бачка (через тройник или дополнительный штуцер). Штатную тонкую трубку от термостата глушим.
  2. Отключаем и глушим нижний шланг расш. бачка, на освободившееся место подключаем самодельную магистраль от тройника, врезанного в «обратку» отопителя.

Проблема удаления воздуха решена раз и навсегда.

Пожелаем читателям тепла в салоне и стабильной температуры двигателя!

Резюме

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Каждый современный автомобиль оборудуется специальным отопителем (простыми словами, печкой). Он служит для эффективного обогрева и поддержания необходимой температуры в салоне. Легковой автомобиль «Лада Калина» укомплектовывается печкой с автоматической системой управления. Благодаря ей можно регулировать температуру с точностью до 2 Зимой мы постоянно включаем отопитель, поэтому чтобы не замерзать в автомобиле, нужно постоянно проверять состояние радиатора, через который проходит теплый воздух и распространяется по всему салону. В данной статье мы рассмотрим, как производится на автомобиле «Лада Калина» замена радиатора печки.

Причины поломки

Для начала нужно узнать, из-за чего печка перестала работать. В основном подача теплого воздуха в салон прекращается из-за негерметичного шланга или прибитого радиатора.

Инструкция

Сразу отметим, что замена радиатора печки на «Калине» займет у вас 3-4 часа времени, а возможно даже и 6. Поэтому перед началом работ распланируйте свое время так, чтобы потом не бросать эту работу. Среди инструментов нам понадобится крестовая и минусовая отвертка, а также набор гаечных ключей.

Итак, приступаем к работе. Замена радиатора печки на «Калине» начинается с отсоединения минусовой клеммы аккумулятора. Делается это для того чтобы потом не возникало Далее снимаем облицовку рамы ветрового стекла. Далее отсоединяем вентилятор и откручиваем болт, крепящий вакуумный шланг. Последнюю деталь отставляем в сторону. Затем следует аккуратно подцепить пружинные скобы, которые крепят корпус воздухозаборника. Делается это при помощи минусовой отвертки. Затем приступаем к самому сложному и ответственному шагу — ищем крепежные элементы переднего корпуса. Сделать это очень трудно, поскольку для этого вам нужно полностью снять панель приборов и открутить крепежные болты отопителя и слегка приподнять его. Теперь перед нами должен появиться винт крепления корпуса воздухозаборника.

Затем снимаем корпус и отсоединяем пароотводящий шланг со штуцера. Для этого нам потребуется ослабить затяжку хомутов. Теперь дело за малым — снимаем кожух печки и вынимаем радиатор. Для того чтобы извлечь последнюю деталь с креплений, откручиваем 3 болта в середине щита передка и еще один винт, находящийся слева под шумоизоляцией. Последнюю слегка отдергиваем от края и откручиваем нужную деталь. Теперь аккуратно вынимаем печку и приступаем к установке новой. Замена радиатора печки на «Калине» производится в обратном порядке.

После того, как установлена новая деталь, не спешите включать отопитель. Сначала проверьте уровень охлаждающей жидкости. При необходимости долейте до нужного уровня. Теперь замена радиатора печки на «Калине» окончательно завершена. Можно спокойно приступать к эксплуатации.

Сколько стоит на СТО замена радиатора печки «Калина»?

Цена на подобные работы варьируется в пределах от 2.5 до 5 тысяч рублей. Как видите, экономия на услугах сервисных центров существенная.

Известно, что радиатор печки Лады Калины-2 находится в отдельном блоке, именуемом «блок отопителя». Чтобы заменить радиатор, нужно снять блок отопителя в сборе, а для этого выполняют демонтаж торпедо. Сам по себе радиатор, о котором мы говорим, помещается на ладони, но чтобы до него добраться, требуется выполнить огромный набор операций по демонтажу. Любое действие не требует наличия специнструмента, но число действий, перечисленных дальше, можно назвать слишком большим. На первом шаге, конечно же, отключают минусовую клемму АКБ,
а затем снимают различные блоки и узлы.

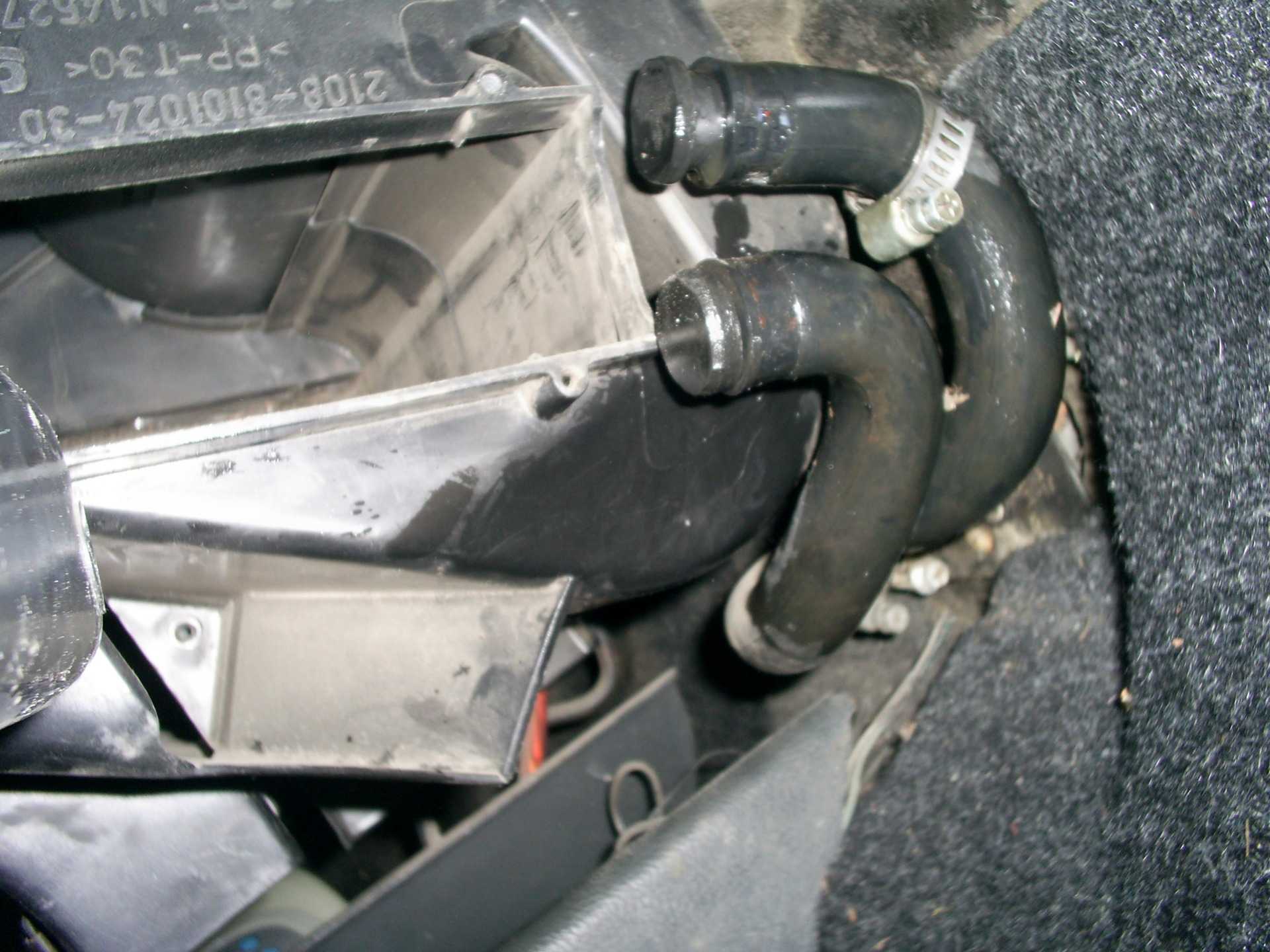

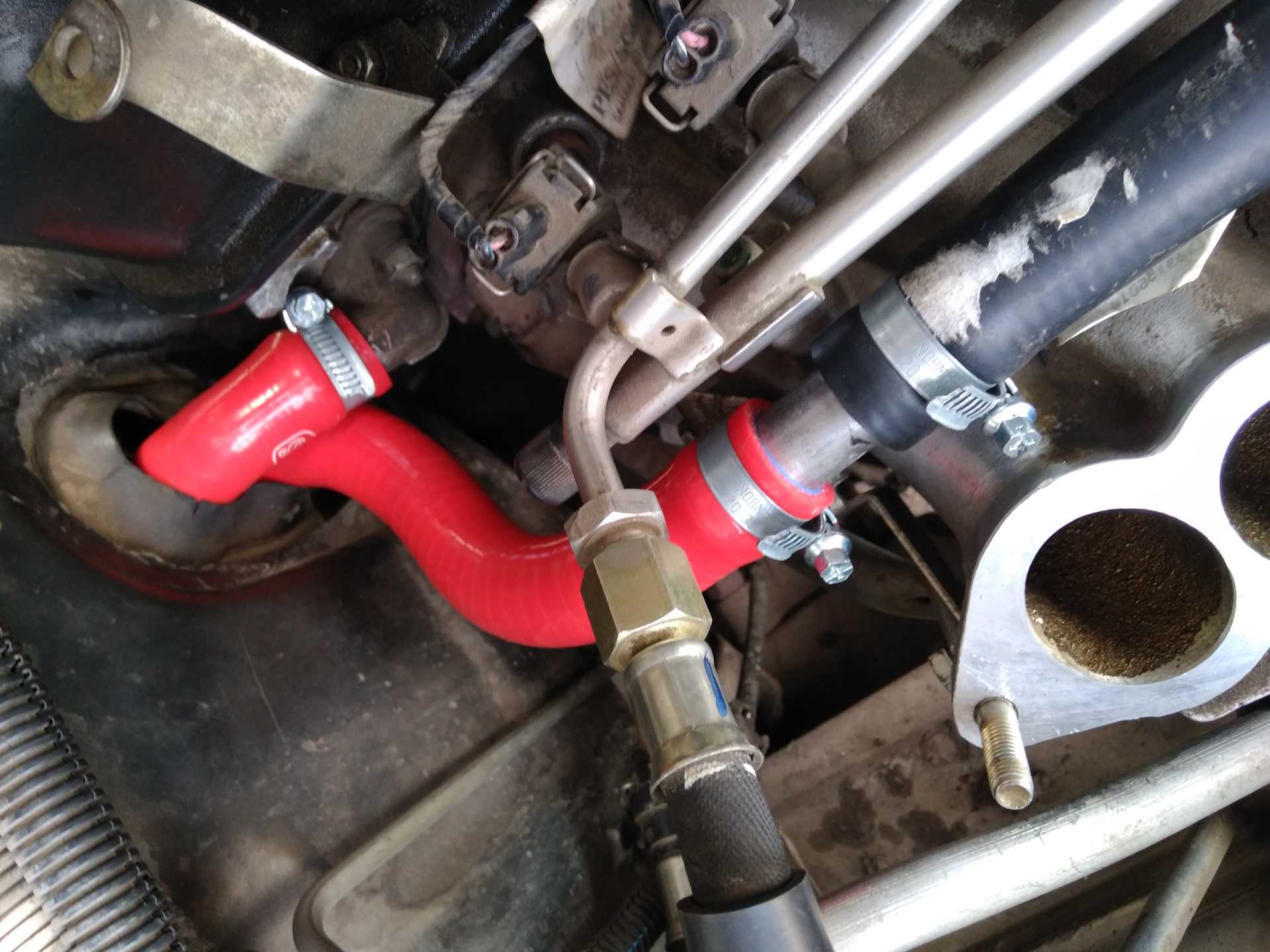

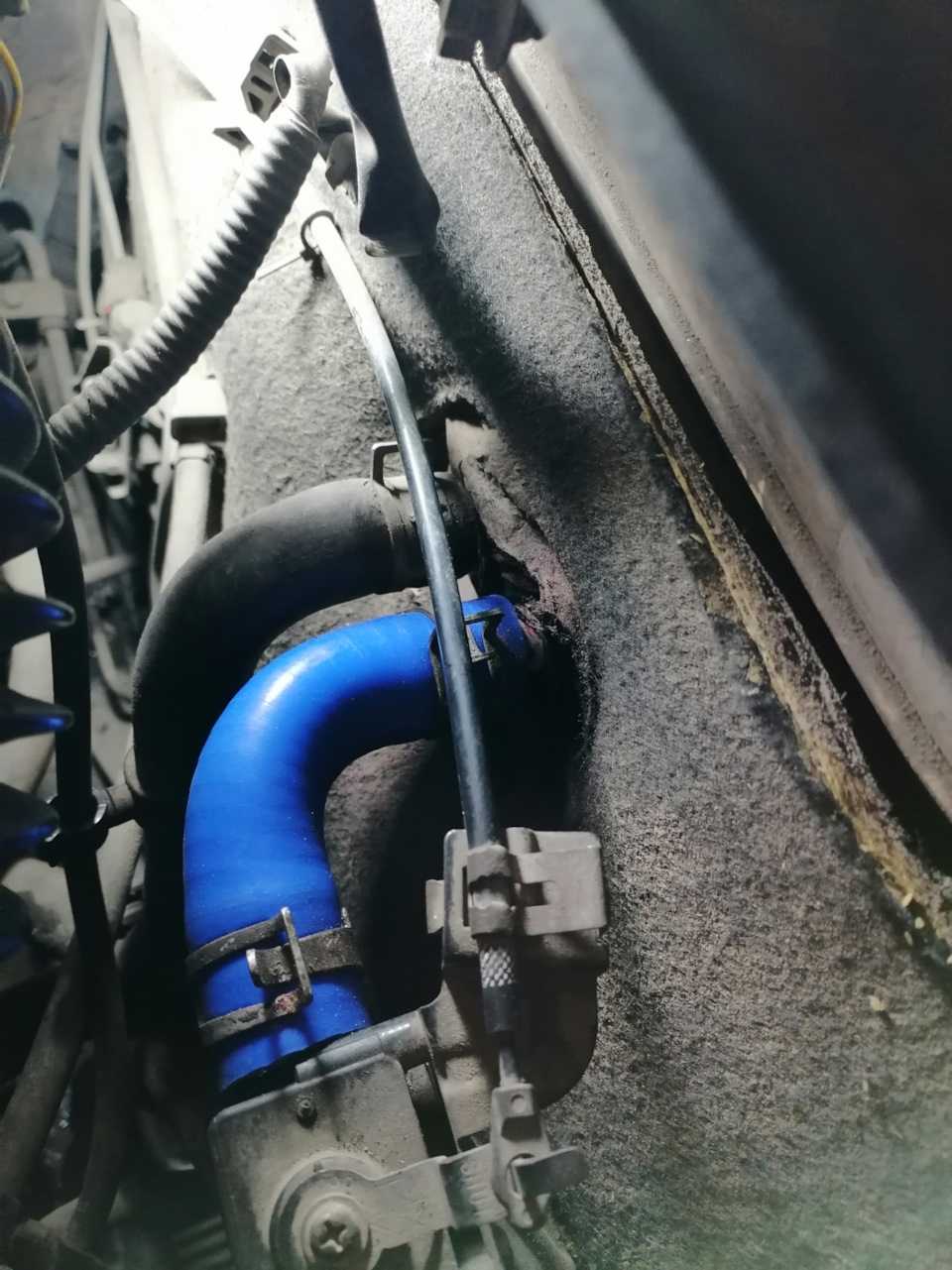

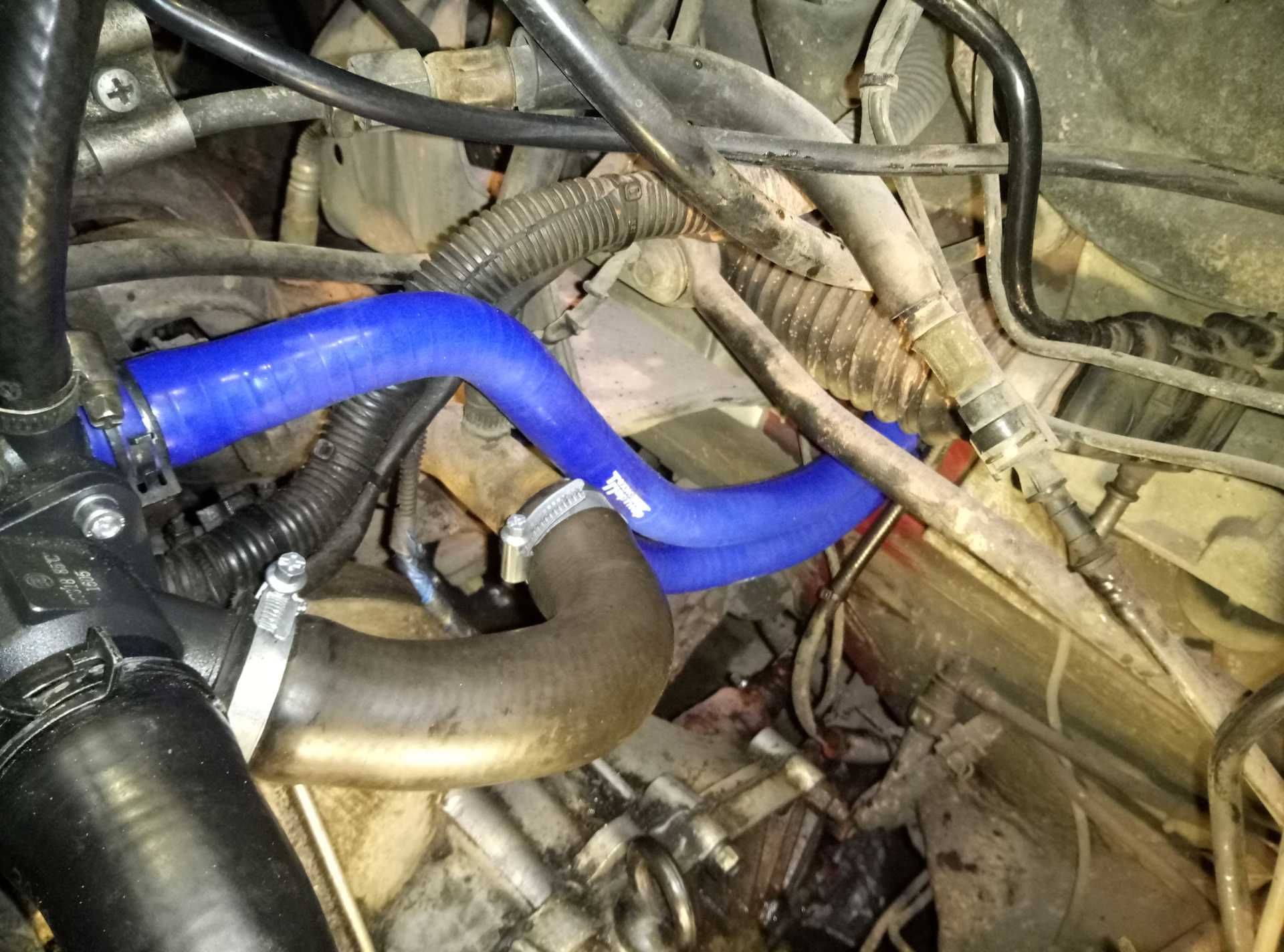

Замена патрубков радиатора Калина

При замене патрубков радиатора никаких сложностей возникнуть не должно. Снимаем старые, одеваем новые. Подводящий патрубок крепится к верхушке радиатора, отводящий — снизу. Стоит отметить, что отводящий патрубок состоит из 2-х — одна его часть (основная) идет к термостату, вторая — к расширительному бачку. Этот патрубок самый дорогой — его стоимость превышает суммарную стоимость всех остальных патрубков вмсте взятых. Поэтому к нему желательно относиться бережно.

Остался один соединительный патрубок (от термостата к сифону) и шлангочки обогрева дросельного узла. Их замена так же не должна вызвать особоых проблем. Шланг на дросель (10мм) я покупал отдельно 1 метр, потом разрезал по длинне старых.

Шлангочку на перелив с радиатора в расширительный бачек я не трогал. На вид она была в хорошем состоянии.

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.

Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов

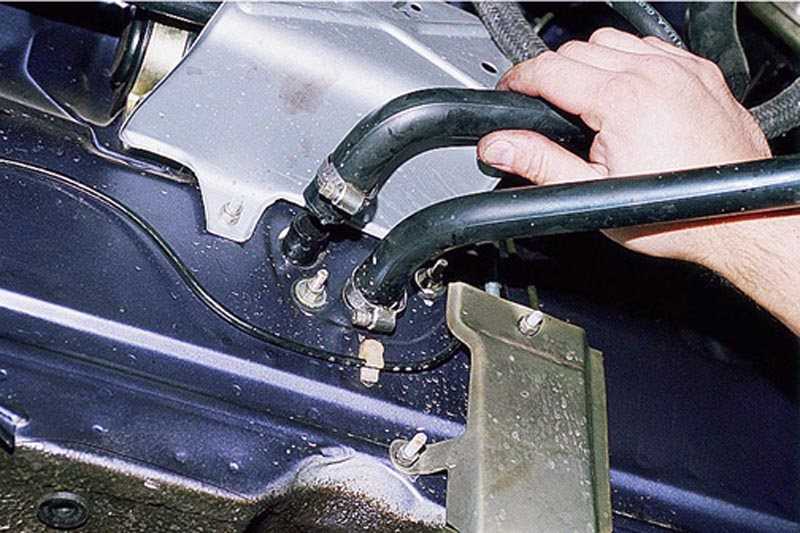

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

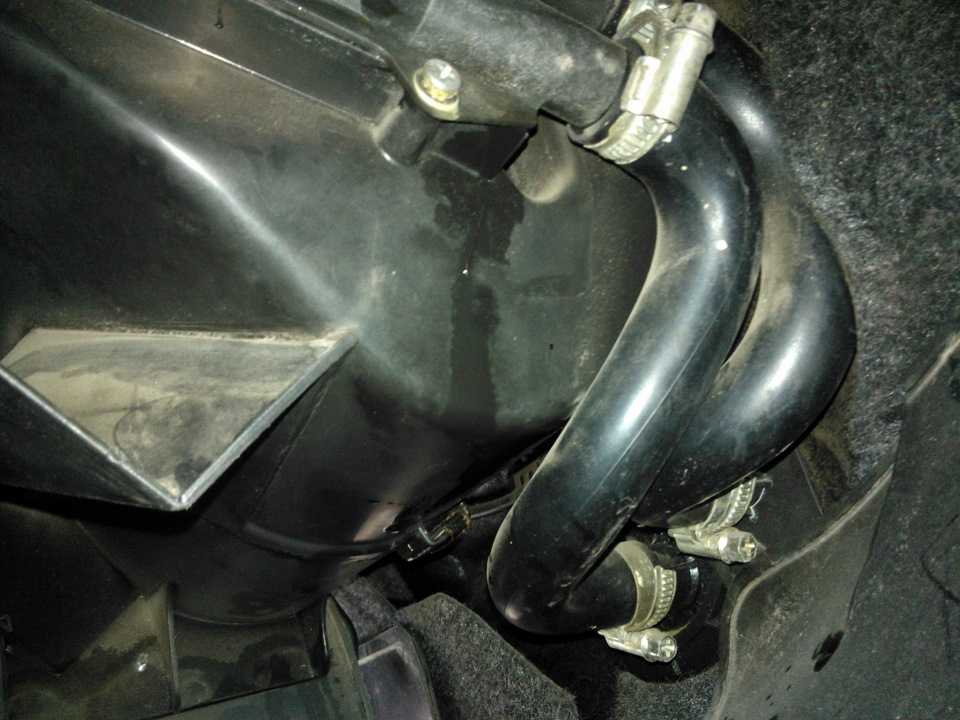

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Важно знать

Новички часто ошибаются, полагая, что нижний патрубок ни в коем случае не должен быть холодным, они начинают бить тревогу.

Совет: (особенно полезен во время зимы): загоните автомобиль в гараж. Дайте двигателю поработать 10-20 минут, чтобы этот самый патрубок успел нагреться, а уже потом делайте свои выводы.

Дело в том, что из-за недостатка тепла в системе охлаждения (холодное время года), термостат держит большой круг циркуляции закрытым. Если включена печка, то она не даст термостату открыться. Поэтому во время прогрева мотора ее надо отключить.

Если и после этого нижний патрубок холодный – есть проблема.

Самостоятельный тюнинг

Причины перегрева двигателя Калины:

поломка термостата. Чтобы проверить его работоспособность, визуально осматривают патрубки радиатора. Если верхняя часть холодная, а нижняя — теплая, тогда термостат заклинил. В таком случае потребуется установить новое устройство;
забились соты. В этом случае двигатель перегревается весной либо летом. Рекомендуется очистить радиатор (с внешней стороны);
поломка вентилятора. Устройство не запускается из-за высокого нагрева ОЖ. Рекомендуется проверить работоспособность реле и проводки;
воздух в системе. В таком случае открывают расширительный бак. После запуска двигателя периодически нажимают на газ (до достижения красной отметки). Если вентилятор запустился, тогда «подгазовывают», предварительно выключив зажигание. Если поломка не устранена, тогда демонтируют экран силового агрегата. Предварительно поднимают мотор, опускают хомут. Один патрубок демонтируется. Крышка снимается, емкость пробивается. Трубка и крышка устанавливаются на место. Двигатель прогревается, зажигание выключается. Затем демонтируют трубку подогрева

Так как тосол — это токсичное вещество, поэтому его рекомендуется сливать осторожно (соблюдая технику безопасности). Мотор должен быть холодным. Трубка надевается на штуцер, воздух удаляется.

Трубка надевается на штуцер, воздух удаляется.

Если греется двигатель, СОД Лада Калина модернизируют. Доработка системы заключается в монтаже термостата с 6 отверстиями. Устройство предназначено для поддержки стабильной температуры жидкости и нормализации работы обогревающих устройств салона. При необходимости устанавливают фильтр ОЖ либо кран печки. Для быстрого прохождения тосола по каналу (с минимальным риском перегрева) устанавливают дополнительную помпу.

Рассматриваемая система подходит для печки С/О и Н/О на ВАЗ 2110. В первом случае потребуется задросселировать из СОД выход. При этом печка будет работать только на больших оборотах. Чтобы из отопительного агрегата поступал горячий воздух, нажимают на педаль «газа». Если уменьшить выход из печки С/О, тогда поднимется давление в ПДУ. Для этого используют дроссельный либо шаровый кран. Прежде чем устанавливать СОД Калины в ВАЗ, рекомендуется проконсультироваться со специалистами.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

до 85 градусов, в среднем всегда в данном положении, летом в пробках 90 — 91 градус, что вполне комфортно. Включение вентилятора — регулирует логика работы ЭБУ, и термостат тут почти не при делах — если только он не заклиненный. В целом Грантовская СОД весьма добротная и компактная в плане самого термостата, за два года использования — только положительные эмоции. Самому там не сложно если что, менял на коленке под открытым небом в теплую погоду. ¶

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
