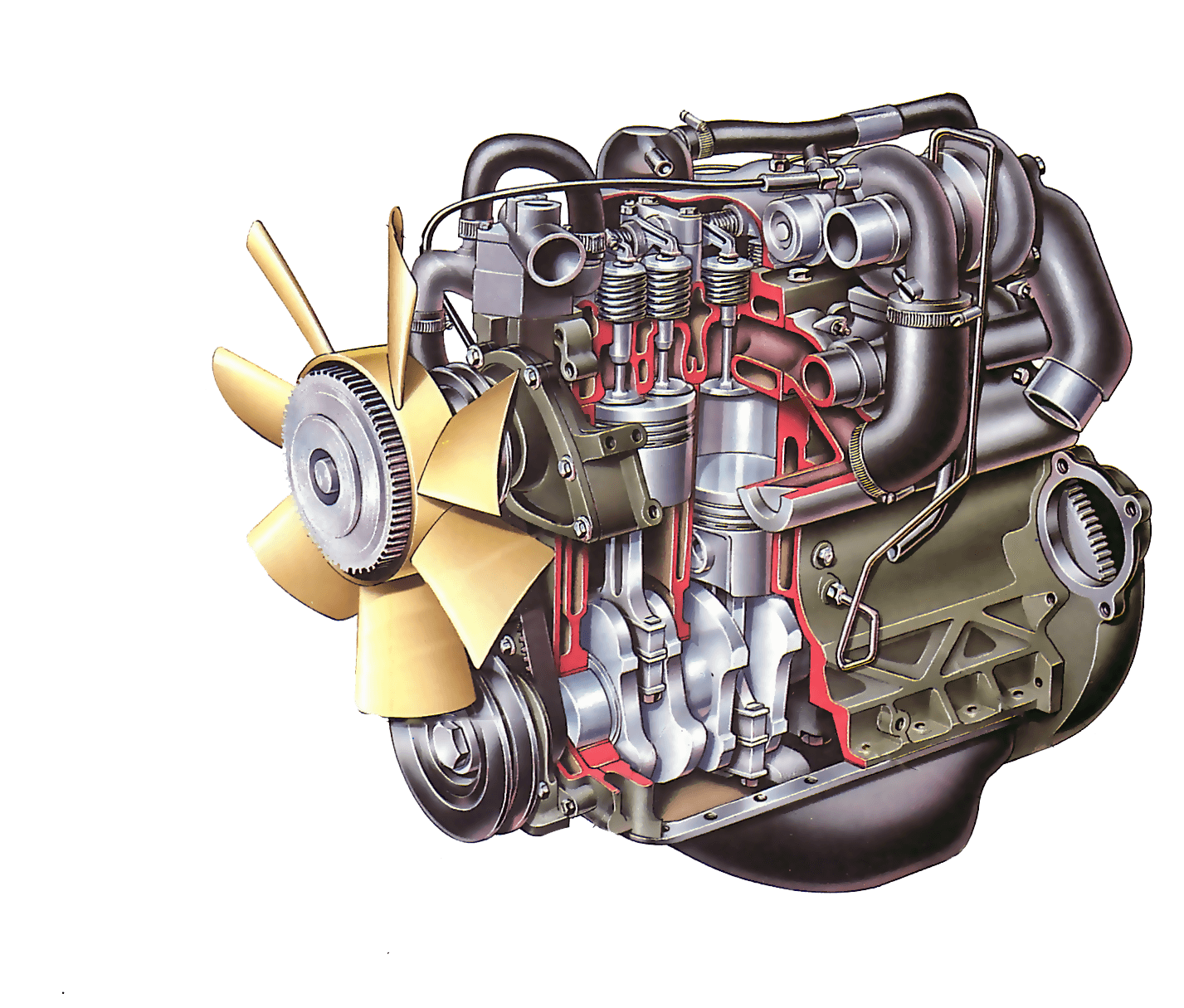

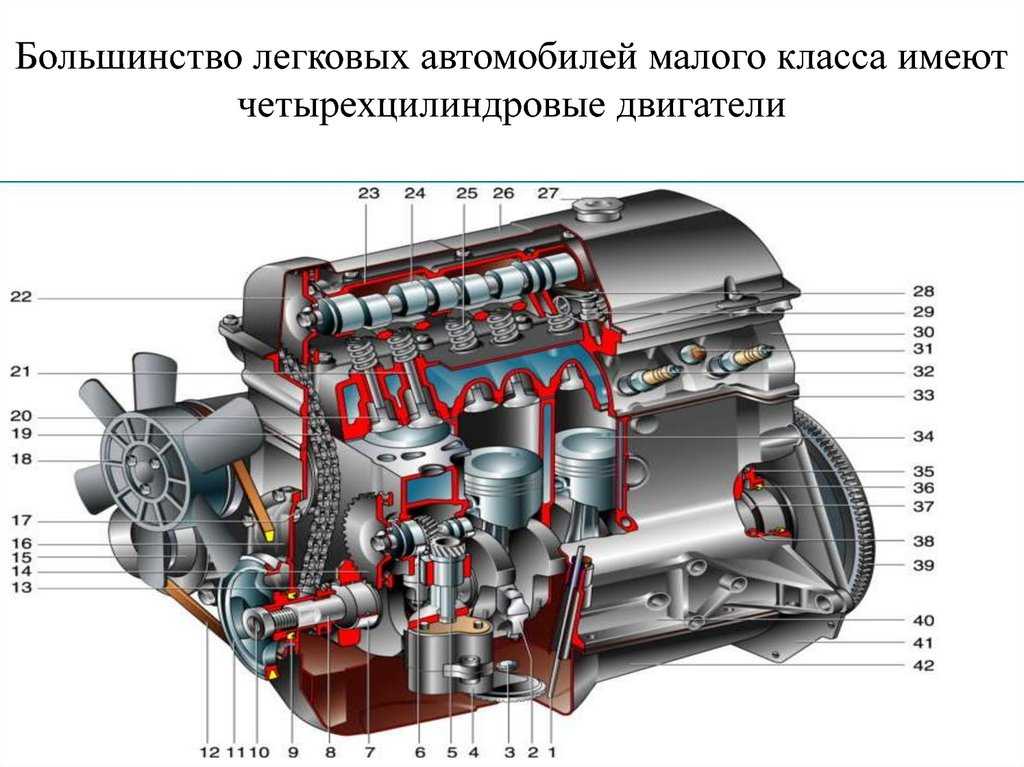

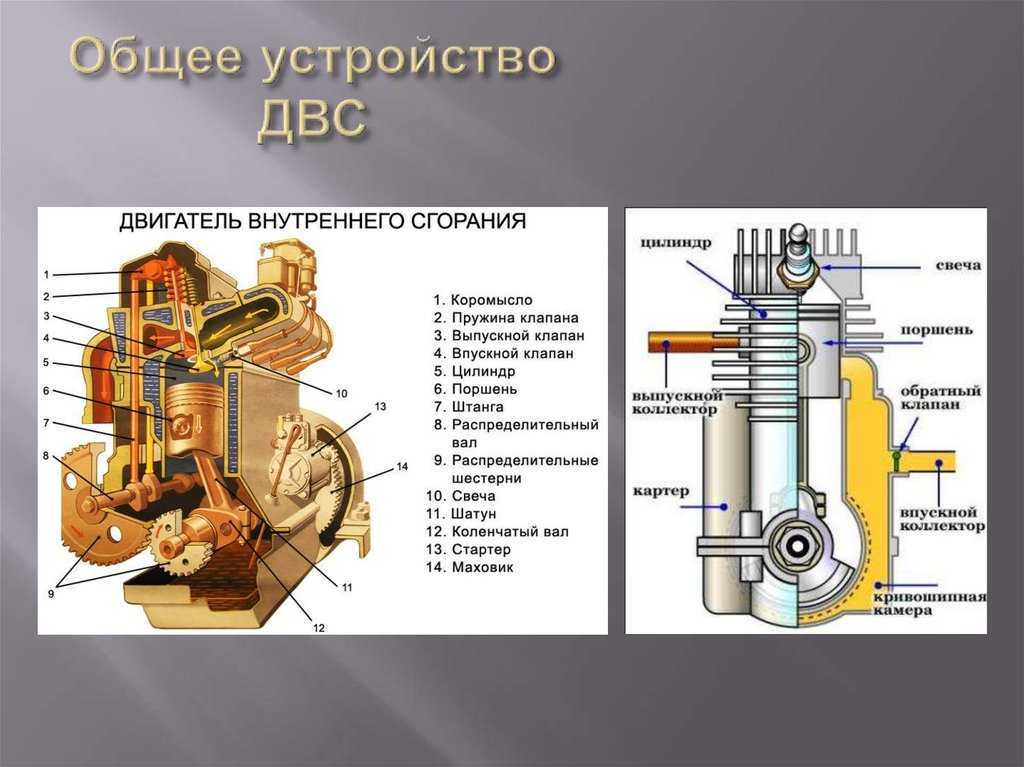

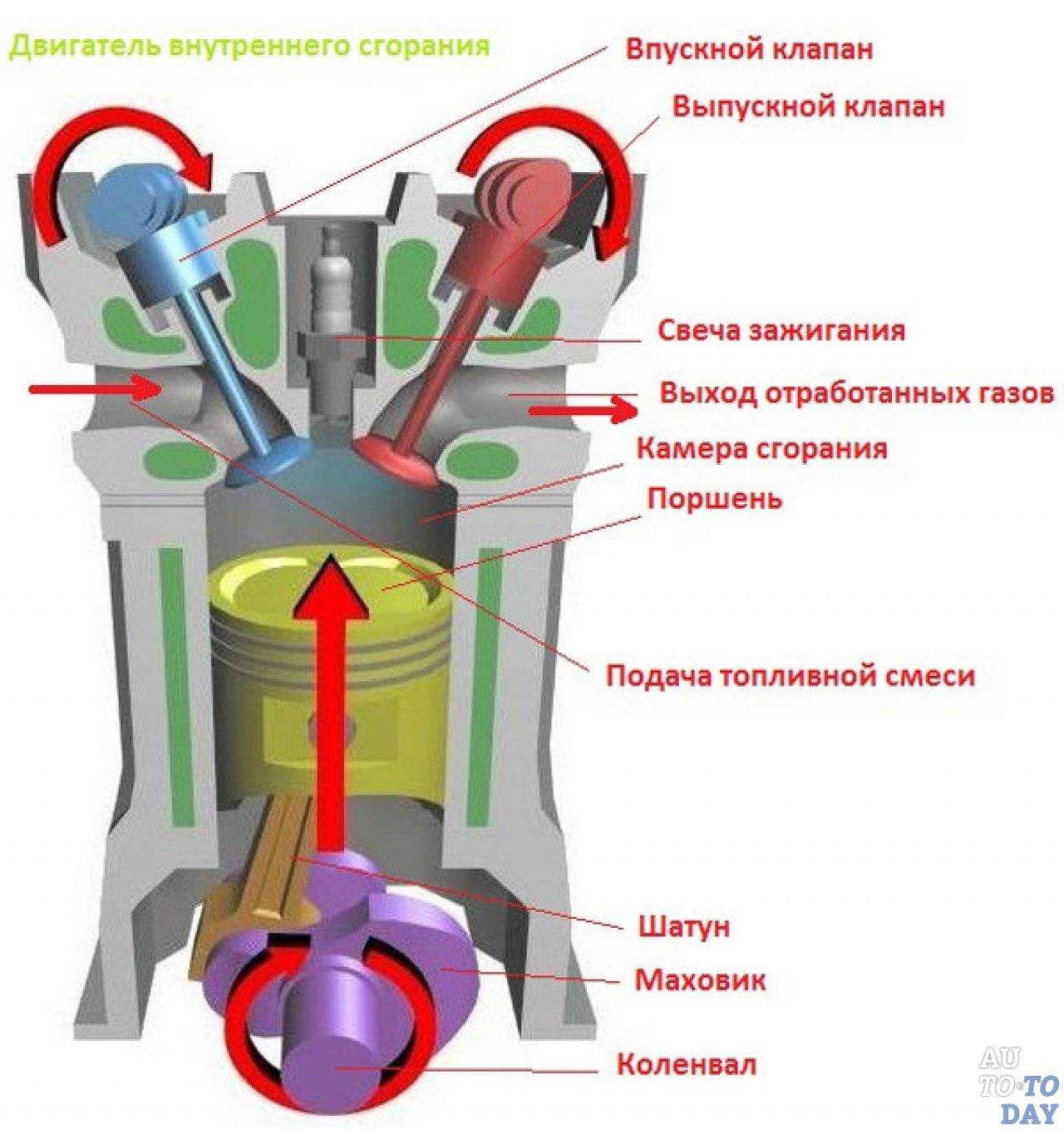

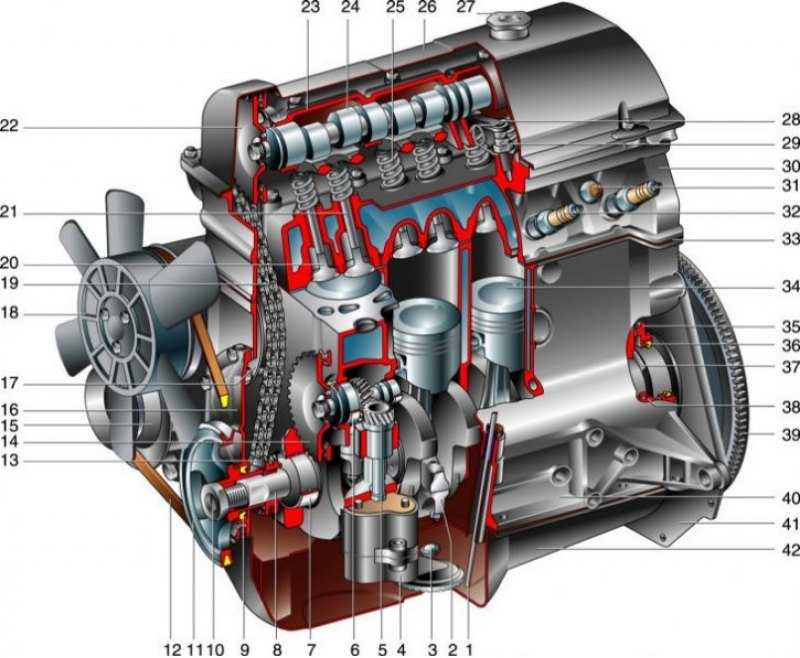

Устройство двигателя

Установка

1. Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень и шатун. Трещины на них недопустимы.

2. Новые кольца подбираем в соответствии с диаметром поршня — номинального или ремонтного размера. На кольцах номинального размера обозначения отсутствуют, ремонтные кольца увеличены в диаметре на 0,4 или 0,8 мм, и имеют маркировку «40» и «80» соответственно.

3. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.

Если зазор превышает максимально допустимый, поршень подлежит замене.

Таблица 8.1.4. Допустимые зазоры между стенками канавок и поршневыми кольцами

Кольцо	Зазор, мм
Верхнее компрессионное кольцо	0,04-0,07
Нижнее компрессионное кольцо	0,03-0,06
Маслосъемное кольцо	0,02-0,05

Маслосъемное кольцо.

. и верхнее компрессионное кольцо устанавливаем надписью «ВАЗ» или «ТОР» вверх.

Нижнее компрессионное кольцо ориентируем таким образом, чтобы проточкой оно было направлено вниз.

4. Кольца надеваем на поршень следующим образом: раздвинув замок кольца (не более, чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.

Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца. После установки маслосъемного кольца, замок расширителя должен находиться развернутым на 180° относительно замка кольца.

После установки колец на поршень, разворачиваем их замками таким образом, чтобы замок верхнего компрессионного кольца располагался под углом 45° к оси поршневого пальца, замок нижнего компрессионного кольца разворачиваем на 180°, а замок маслосъемного кольца на 90° относительно замка верхнего компрессионного кольца.

Инструкция по снятию подшипника с коленчатого вала

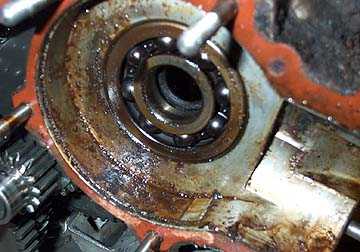

Подшипник коленвала

В каждом автосервисе, для того, чтобы извлечь любой из нескольких десятков подшипников, которые имеются в машине, обязательно есть выпрессовка, съёмник или любое другое специальное приспособление. Но для нашего случая, когда все делается в обычном гараже своими руками, автолюбителю приходится изготавливать приспособления своими руками или использовать подручные средства. Снять шарикоподшипник из гнезда коленвала в гаражных условиях можно 2 способами.

Способ №1

Если подшипник посажен в тыльную стенку не до упора, то его из внутренней обоймы, можно снять с помощью инерционного крючка сделанного собственноручно. Для того чтобы его изготовить понадобится:

отрезок арматуры или прута (D = 6-8 мм., L = 300-400 мм.);
цилиндр из металла со сквозным отверстием, d больше, чем выбранный прут (может подойти ступица, массивная звёздочка или любой другой похожий предмет).

Изготовление приспособления:

Один из концов арматуры загибается под углом 900 , при этом длина изгиба должна быть около 10 мм.
С одной стороны стержня надевается цилиндр из металла.
С другой стороны – приваривается отрезок, и на нем изготавливается Т-образный наконечник.

Для того чтобы снять подшипник таким самодельный устройством, стержень вставляется во внутреннюю обойму подшипника и крепится изгибом. Когда груз перемещается с ускорением, то наносятся удары по Т-образному наконечнику. Для того чтобы равномерно снять, с каждым ударом стержень должен проворачиваться вокруг оси.

На видео: Как выпресовать подшипник с глухого картера за 3 минуты?

Способ № 2

Этим способом можно снять подшипник коленвала, это можно сделать с помощью металлического цилиндра или болта (с примерным диаметром 14,5 мм.), чтоб он входил в отверстие внутренней обоймы с минимальным зазором. Слишком свободное вхождение или очень тугое не подойдёт. Снятие подшипника коленвала:

В полость за подшипником через отверстие закладывается смазка (типа «Солидол»).
Во внутреннюю обойму просовывается стержень и забивается молотком до полного погружения стержня.
Добавить еще смазки, и под воздействием ее давления, подшипник выдавливается из гнезда коленчатого вала.

не снимается шестерня коленвала

А там балансировка неважна?

Радиус, на котором сверлятся отверстия, небольшой. Ну и отверстия нужно сверлить симметрично.

А стартером крутануть пробовал? Можно еще пневмогайковертом на шиномонтажке попробовать.

Михыч,туда подлезть просто головкой-проблема,а ты -гайковёрт!)А стартером вообще,шок для двигла.Ключ упрётся в припятствие и ремень будет порван,или сорваны зубья с ремня.В лучшем случае.

Нет преград для патриотов. Подлезть туда очень просто. Надо на шиномонтаже (гайковерт то там будем просить) снять колесо. На упирании ключа в препятствие и основан способ откручивания болта стартером

Я ща зарыдаю.Болт на распредвале.Распредвал в головке блока целиндров.Головка блока, в верхней части двигателя.Какое колесо?)

Пипец,а как ща узнать?Остальные болты без клея сидели

Кто тебе сказал, что она должна сниматься от усилия руки? Если снимаешь с помощью отверток, то их надо ставить диаметрально противоположно, чтобы шкив (как пишешь шестерня) снимался без перекосов. Если уже перекосил, то верни шкив в прежнее положение и попробуй заново, но только без перекосов. Чтобы ничего не мять, подложи тряпки под отвертки.

Я так понял, что у тебя клапанная крышка не снята, поэтому то и содрать его не можешь. И как ты решил сальник после этого менять? Снимай крышку клапанную. На распредвале есть шестигранный участок.. В этот участок вставляешь ключ и этим фиксируешь распредвал. Болт шкива ставиться на герметик, так что первоначальное усилие для срыва будет большое (момент затяжки 54Нм + фиксатор резьбы) — покушай перед этим. Чтобы не сорвать грани головки болта, крути только головкой. И никаких ключей.

Как устроен коленчатый вал и как он устанавливается? :: SYL.ru

Коленчатый вал – это неотъемлемая функциональная часть двигателя внутреннего сгорания. Именно эта деталь преобразует возвратно-поступательные движения поршневой группы в крутящий момент, который передается на колеса. А состоит он из 6 деталей – щёк, шатунных и коренных шеек, хвостика, фланца и противовесов.

Сколько может служить данная деталь?

Вообще данного механизма может хватать и на 500 тысяч километров (больше, чем у всех остальных агрегатов двигателя). После этого автомобилю требуется ремонт коленчатого вала. Но если мотор будет небрежно эксплуатироваться, коленвал можно угробить и за 100 тысяч километров. Определить необходимость грядущего ремонта данного механизма можно и самостоятельно. Для этого достаточно выявить степень износа коренной и шатунной шеек. Если их состояние критичное, производится шлифовка коленчатого вала, после которой деталь снова может быть пригодна к эксплуатации. Делается вся работа исключительно на профессиональном оборудовании, поскольку она требует высокой точности и соблюдения всех требований. Самостоятельно можно лишь установить коленчатый вал на автомобиль, сэкономив при этом деньги на услугах СТО.

Как установить деталь? Способ номер 1

Для начала нам нужно открутить пробки и вычистить отложения, образовавшиеся в шатунных шейках. Для этого нам понадобится применить специальные крючки. После этого можно протереть внутренности тряпкой, смоченной в бензине. Затем закручиваем пробки. Герметик при этом использовать не обязательно. После этого промываем все полости тем же бензином. Затем прокручиваем коленчатый вал, дабы устранить образовавшуюся жидкость. Теперь можно переходить к установке. Сначала фиксируем данную деталь. Для этого включаем 4 передачу и выжимаем ножной тормоз. Затем блокируем зубчатый венец маховика. Не стоит применять для фиксации стержень, продетый в блокировочное отверстие шкива. Если коленчатый вал находится в разукомплектованном состоянии, нужно собрать его в одно целое. Для этого устанавливаем шестерню привода, упорную шайбу и опорные кольца на место, при этом смазываем их машинным маслом. После монтируем шпонку распредвала и шестерню привода. И напоследок смазываем сальник.

Способ номер 2

Если этот способ кажется вам трудным, можете попробовать более простой метод установки коленчатого вала.

Демонтируем поддон, масляный насос и ремень генератора.
Меняем шатунные шейки.
Немного ослабляем крышки заднего сальника и коренных подшипников, предварительно опустив коленчатый вал вниз на пару миллиметров.
Выворачиваем вкладыш и на его место устанавливаем новый.
Протягиваем крышки коренных опор.
Проверяем, все ли установлено на своих местах.
Вращаем коленчатый вал и проверяем затяжку.
Доливаем масло и обратно устанавливаем масляный насос и поддон.

Все, установка завершена!

Заключение

Напоследок немного полезной информации. Для того чтобы коленчатый вал прослужил как можно дольше, можно произвести хромирование шеек, благодаря чему они станут более прочными и износостойкими.
