Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

  1. Во-первых, нужно снять корпус воздушного фильтра
  2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
  3. Полностью слить охлаждающую жидкость из системы
  4. Отсоединить штаны от выпускного коллектора
  5. Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
  6. Открутить и снять крышку клапанов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

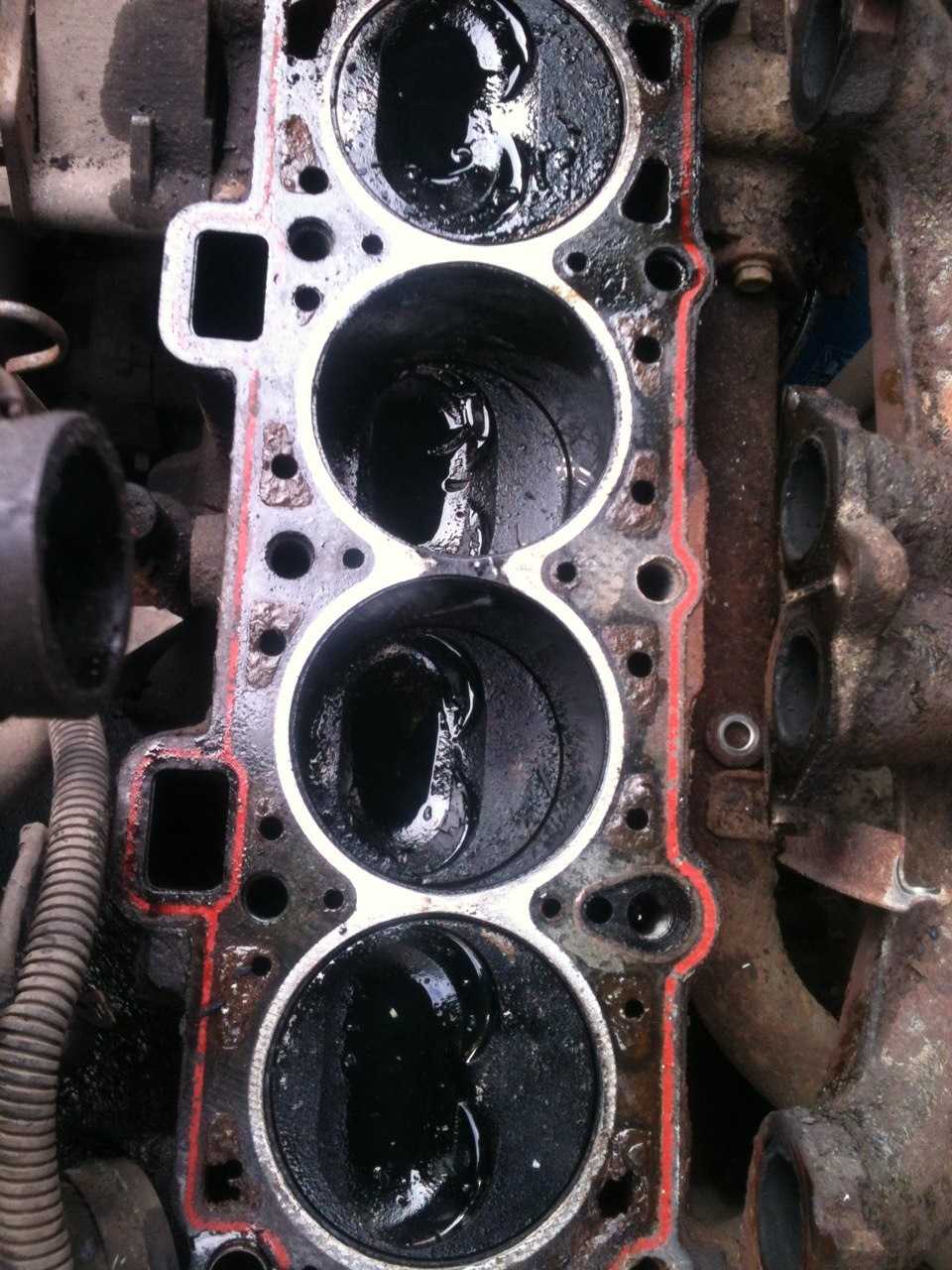

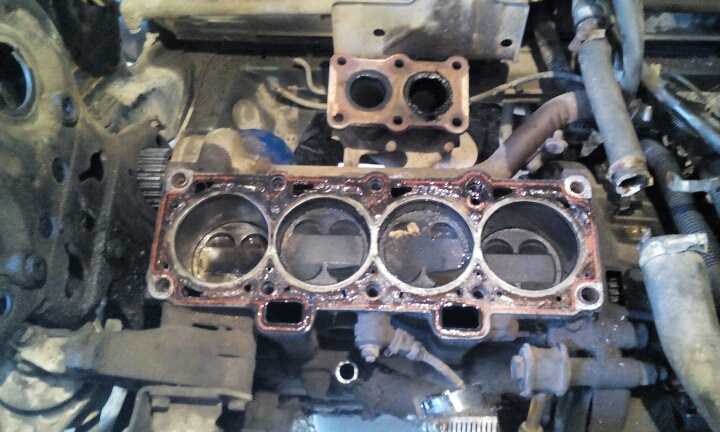

После чего нам открывается следующая картина:

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров.  Существует несколько ее видов:

  • Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
  • Металлические. Это одни самых надежных и качественных расходных материалов.
  • Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Регламент замены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

  • протечка моторного масла или тосола в области соединения;
  • белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
  • при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
  • присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
  • наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

Протечка смазки происходит по разным причинам. Выделим основные из них:

  • Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
  • Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Ремонт Головки Блока Цилиндров Ваз 2109 Видео

Главный ремонт блок цилиндры на ВАЗ 2109 в домашних условиях

Согласно многолетнему опыту различных автовладельцев, замена головы блок цилиндров

ВАЗ 2109 в большинстве случаев связан с проблемами с прокладками. Но будут и другие, которые вызовут перегрев двигателя, как его называют, даже заклинивание.

Ремонт и утонченность головы блок цилиндров на ВАЗ 2109 возможен любой водитель, но требуются специальные инструменты и некоторые знания о механизме работы этого агрегата. Сейчас все больше и больше тюнинга этого узла, который увеличивает мощность автомобиля. Настройка дома. вариант, если вы сдаете, если у вас есть опыт аналогичной работы. Работа с клапанами и цилиндрами требует специальных знаний и навыков.

Что такое ГБЦ

Головка цилиндров ВАЗ 2109 представляет собой специальный блок, основным назначением которого является закрытие цилиндры

. Непосредственно крепится к блоку с помощью специальных болтов. Головка цилиндров важна тем, что является непосредственным участником многочисленных процессов при работе двигателя. Головки блока цилиндров автомобильных трансмиссий, выпускаемых сегодня, довольно сложные и собраны с большим количеством деталей.

Когда время меняться?

  • Возможно, потребуется заменить или отремонтировать головку цилиндров, если вы заметите, что расход топлива увеличился или мощность силовой установки уменьшилась.
  • Кроме того, неисправности в системе головок цилиндров могут возникнуть в результате неправильной сборки и установки клапанов и цилиндров.
  • Если вы постоянно заправляете некачественный бензин в своем автомобиле, не удивляйтесь, что со временем эта система начнет выходить из строя и ее нужно будет ремонтировать.
  • Трещины в блоке не могут быть устранены никакими другими способами, кроме полной замены этого элемента.
  • Симптом, указывающий на проблему в головке цилиндров, может быть белым дымом, выходящим из выхлопной трубы, который вызван антифризом, попадающим в цилиндры двигателя.

Белый дым из выхлопной трубы

Если на поверхности охлаждающей жидкости в баке появляются масляные пятна, это также указывает на необходимость ремонта узла. Это связано с тем, что нефть как-то начала попадать туда, где ее не должно быть.
Нередко, но иногда выхлопные газы начинают вытекать через прокладку. Нет другого выбора, кроме как снять головку и заменить прокладку.
Снятие головки может потребоваться при регулировке ВАЗ 2109, доработке, проблем с заглушками, выпускными болтами или отверстиями цилиндров.

Этапы работы

Как мы уже говорили, процесс замены прост, но если вы решите принять его впервые, лучше пригласить кого-нибудь с опытом работы в этом бизнесе. Вам также может понадобиться помощь, если вы решите улучшить производительность вашего двигателя ВАЗ 2109, настроив его с помощью каналов. Замена вилок также нуждается в дополнительной помощи. В этом случае необходимы некоторые навыки, чтобы вытащить старые штекеры и правильно установить новые.

Ремонт головки цилиндров

машинаВАЗ 2108-2109 . Замена сгоревших клапанов. Замена направляющих.

воротник;
отвертка.

Процесс

Перед тем как начать снимать и ремонтировать ГБЦ ВАЗ 2109

, Для выполнения любых подготовительных работ необходимо следовать порядку.

Разведение

  1. Прежде всего, снимите корпус воздушного фильтра.

Отсоедините шланги и провода от карбюратора или форсунки.

Далее снимите штаны с коллектора.
Снимаем дистрибьютора.
Откручиваем крышку клапана.
Снимите карбюратор и коллекторы.
Чтобы открутить болты на головке ВАЗ 2109, скорее всего вам понадобится хомут и шестигранник, потому что болты затягиваются с приличным усилием.

Труба похожа на рычаг. Снимите шайбы, которые крепят голову.

Снять головку цилиндров ВАЗ 2109 с силового агрегата.
Снимите прокладку. Прокладка, срок годности которой истек и требует замены

настройки

Опытная настройка, доработка и настройка руководители

ВАЗ 2109 поможет вам полностью раскрыть мощность вашего устройства. Вы, наверное, много слышали об этом, читали или даже смотрели видео онлайн. Как правило, при настройке каналы становятся скучными и сглаженными, что уменьшает турбулентность и снижает мощность. Клапаны меняются на увеличенные и втираются в седла. Регулировка также может означать замену стандартных направляющих клапанов на бронзовые.

Запорная арматура

Управление цепью осуществляется следующим образом:

собранная головка лежит на боку;

Если жидкость не течет через клапаны, это означает, что работа была выполнена эффективно, и клапаны правильно пропущены. После устранения неполадок вы можете приступить к установке головы.

Снятие ГБЦ с блока цилиндров

Для снятия ГБЦ с блока цилиндров понадобятся инструменты. Часть из них найдется почти в каждом гараже (отвертки, ключи), что-то можно изготовить из подручных материалов (рычаг воротка), купить или одолжить. Необходимо иметь динамометрический ключ, обеспечивающий затяжку болтов и гаек с заранее заданным моментом. Пока момент сопротивления болта затягиванию не превышает заданного значения, ключ работает, а как только сопротивление достигнет заданного значения, инструмент начнет проскальзывать через трещотку.

Для снятия ГБЦ с блока необходимо освободить двигатель от мешающей навески. Порядок действий следующий:

  • снимите воздушный фильтр;
  • если двигатель карбюраторный, отсоедините карбюратор, при инжекторном — инжектор;
  • отсоедините штаны от коллектора;
  • снимите трамблер;
  • открутите крышку гбц;
  • снимите карбюратор и коллекторы.

Теперь переходите к демонтажу ГБЦ. Начинайте откручивать болты. Используйте рычаг воротка, так как болты закручены с большим усилием, а еще и прикипели под термическими и механическими нагрузками. Наденьте рычаг-усилитель на вороток и строньте болты. Снимите с воротка рычаг и открутите все 10 болтов

Осторожно поднимите головку и снимите ее с блока

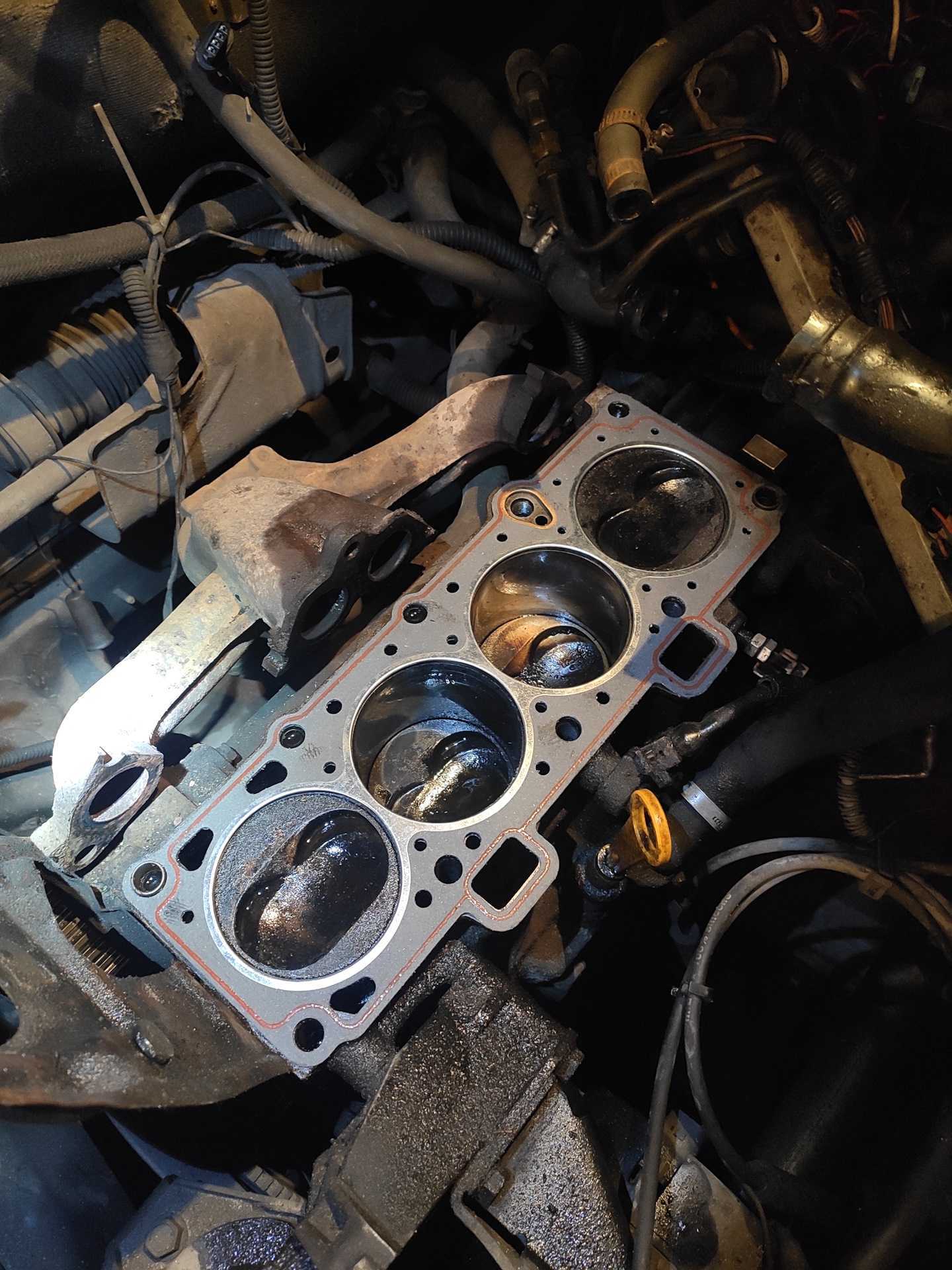

Прокладка может остаться прилипшей к блоку или к головке, не боритесь за ее цельность, ведь она идет на замену. Боритесь за сохранность контактных поверхностей головки и блока. В сложных случаях следует отмочить прилипшие фрагменты специальным составом.

После полного удаления всех фрагментов прокладки, обезжирьте поверхности блока и головки бензином.

ГБЦ – головка блока цилиндров, подлежит снятию если «пробивает» прокладку, когда приходится ремонтировать головку или полностью сам двигатель.

Перед началом работ по снятию ГБЦ, автомобиль ставится на смотровую яму или эстакаду.

Приступаем до выполнения робот по снятию ГБЦ:

1.Отключаем клеммы с аккумуляторной батареи, можно только «минусовую».

2.Сливаем охлаждающую жидкость с блока цилиндров;

3.Снимаем «воздухан» с карбюратором;

4.Откручиваем и снимаем впускной и выпускной коллектора;

5. Вытягиваем свечные высоковольтные провода и отключаем фишки на датчике температуры и на датчике уровня масла;

6.Демонтируем распределитель зажигания и бензонасос;

7.Снимаем крышку ГРМ и снимаем ремень, после снятия ремня, откручиваем и вытягиваем натяжной ролик, дистанционную шайбу и шкив распредвала;

8.Открутите гайку, которая крепит крышку привода ГРМ к ГБЦ.

9.Стащите крышку ГБЦ;

10.С помощью отвертки отпустите и снимите все шланги с выпускного патрубка ГБЦ.

11.С использованием шестигранника на «10» открутите все болты которые крепят головку до блока (10 болтов) и вытяните их вмести с шайбами;

12.Потихоньку снимаем головку, прокладка должна остаться на ГБЦ;

Проводим необходимый ремонт и собираем в обратной последовательности.

Перед установкой ГБЦ очень хорошо очистить от грязи, масла, возможных остатков старой прокладки на плоскостях головки и блока.

Затягивание винтов ГБЦ проводится с помощью динамометрического ключа в четыре этапа и только в таком порядке как показано на фото:

І этап – затягивание болтов с моментом 20 Н/м.;

ІІ этап – затягивание болтов с моментом 75 Н/м;

ІІІ
этап – дотягивание всех болтов на четверть оборота;

І
V
этап – повторить
ІІІ
этап.

Видео по снятию ГБЦ на ВАЗ 21099:

Извлекаем болты крепления головки с шайбами.
Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
Снимаем прокладку.
Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

  • головка в собранном состоянии ложится набок;
  • в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

Как видите, в доработке ВАЗ 2109, тюнинге, замене заглушек и сборке есть определенные трудности. Но если вы научитесь выполнять эти работы своими руками, посчитайте, сколько денег вы сможете сэкономить.

Сборка головки блока цилиндров

После проведения необходимых ремонтных работ и замены прокладки ГБЦ, необходимо выполнить сборку головки блока цилиндров. В этом разделе представлены основные шаги по сборке головки блока цилиндров на ВАЗ 2109 инжектор. Следуйте этой инструкции, чтобы правильно собрать головку блока цилиндров.

  • Шаг 1: Поставьте новые прокладки в соответствующие места на головке блока цилиндров. Убедитесь, что прокладки правильно установлены и плотно прилегают к поверхности.
  • Шаг 2: Установите клапаны в соответствующие отверстия на головке блока цилиндров. Они должны быть тщательно вымыты и проверены на наличие повреждений.
  • Шаг 3: Нанесите специальную смазку на клапаны и распределите ее равномерно.
  • Шаг 4: Установите пружины клапанов с помощью специального инструмента или устройства компрессии пружин. Убедитесь, что пружины расположены правильно и надежно закреплены.
  • Шаг 5: Установите шейки и шайбы клапанов. Затяните их гайками с указанным в технической документации крутящим моментом.
  • Шаг 6: Поставьте распределительный вал и его механизмы на головку блока цилиндров. Убедитесь, что все детали правильно установлены и фиксируются надежно.
  • Шаг 7: Проверьте, что все детали головки блока цилиндров собраны и закреплены правильно. Убедитесь, что все винты и гайки затянуты с указанными в технической документации значениями крутящего момента.

После выполнения всех перечисленных шагов головка блока цилиндров будет полностью собрана и готова к установке на автомобиль

Помните, что сборка головки блока цилиндров требует точности и аккуратности, поэтому рекомендуется проводить ее с особой осторожностью

Дальнейшие действия

Если проверка дала положительный результат, не рекомендуем ездить на машине. Единственно верные маршруты — в гараж или в автосервис. Первым делом нужно попытаться устранить причины, которые вызвали поломку. С перегревом можно справиться своими силами, если восстановить работу системы охлаждения.

Без замены прокладки обойтись не получится. Нужно снять ГБЦ, осмотреть поверхность. При прогаре могут появиться зазоры и деформации. Если они глубже, чем 0,5 мм, понадобится шлифовка. Следует аккуратно удалить остатки уплотнителя, осмотреть головку и блок.

Критических повреждений нет? Значит можно аккуратно поставить новую прокладку и затянуть болты с учетом наших рекомендаций, касающихся момента и последовательности зажима.

Рекомендуемое чтение

Датчик детонации, как следует из названия, необходим для отслеживания ударов внутри двигателя, подтверждая наличие доступных данных.

Определить причину поломки ВАЗ 2109 заднего дворника довольно сложно. Ниже приведен список возможных вариантов. 1. Выведите их из строя.

Неправильная герметизация штока редуктора приводит к вытеканию масла из редуктора. Возможна замена коробки сальников на ВАЗ 2108-2109.

READ Не Крутит Стартер Ситроен С4

Выключатель зажигания важен при эксплуатации автомобиля, так как неисправность данного устройства приведет к остановке. Начальная задача выключателя зажигания.

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки Ваши действия
Первый круг Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м
Второй круг Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м
Третий круг Каждый болт на третьем круге установки нужно докрутить на 90 градусов
Четвертый круг Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

 Загрузка …

Ремонт и замена блока головки блока цилиндров ВАЗ 2109: инструкции с фото

Согласно многолетнему опыту различных автолюбителей, замена головки блока цилиндров ВАЗ 2109 чаще всего связана с проблемами, возникающими из-за прокладки. Но могут быть и другие, которые могут привести к перегреву двигателя или даже к его заклиниванию.

Ремонт и доработка головки блока цилиндров на ВАЗ 2109 под силу любому водителю, но необходимы специальные инструменты и небольшие знания принципа работы этого узла. В последнее время все больше и больше становится популярным тюнинг этого узла, благодаря которому поднимается мощность авто. Выполнять тюнинг своими руками можно, в случае если у вас есть опыт в подобных работах. Работа с клапанами и цилиндрами требует особых знаний и умений.

Что такое головка блока цилиндров

ГБЦ ВАЗ 2109 — это специальный узел, основное предназначение которого закрытие цилиндров. Непосредственно к самому блоку крепится при помощи специальных болтов. Головка блока цилиндров важна тем, что является непосредственным участником многочисленных процессов во время работы мотора. ГБЦ силовых агрегатов выпускаемых сегодня автомобилей, отличаются достаточно сложным устройством и собраны из значительного количества деталей.

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие
  1. Первым делом снимаем корпус очистителя воздуха.
  2. Отсоединяем шланги и провода от карбюратора или инжектора.
  3. Далее, необходимо отсоединить штаны от коллектора.
  4. Снимаем трамблер.
  5. Откручиваем крышку клапанов.
  6. Снимаем карбюратор о и коллекторы.
  7. Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.

    Труба как рычаг

  8. Извлекаем болты крепления головки с шайбами.

    Вынимаем болты

  9. Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
  10. Снимаем прокладку.

    Прокладка, отработавшая свой срок и подлежащая замене

  11. Также, если это необходимо проводим ремонт или доработку узлов моторного блока.
Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

  • головка в собранном состоянии ложится набок;
  • в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

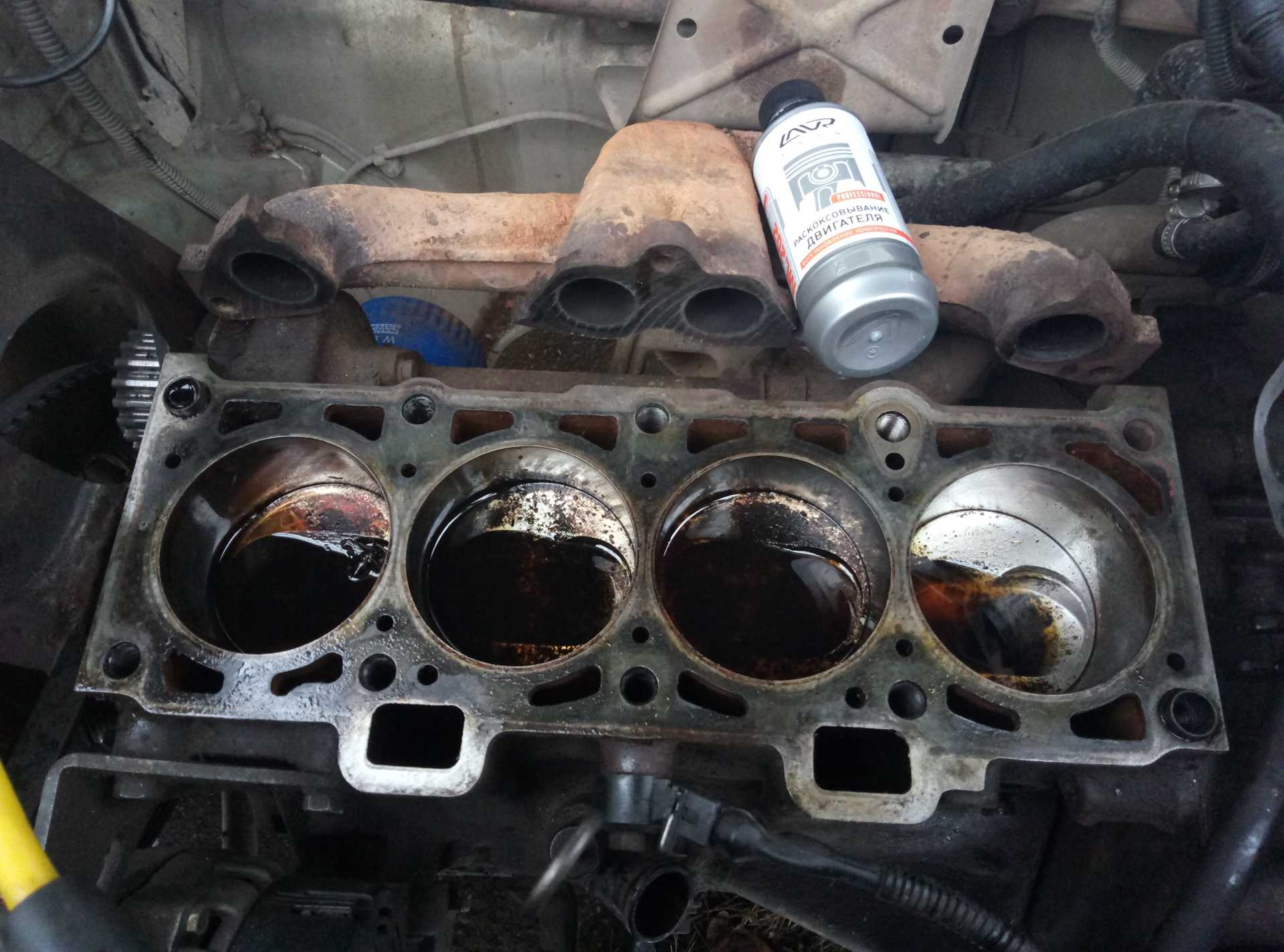

Сборку начинайте с установки новой прокладки

Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока. Новая прокладка
Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места

Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа. Затяжка с помощью динамометрического ключа
Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ. Подключаются провода и шланги.

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием

Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Как видите, в доработке ВАЗ 2109, тюнинге, замене заглушек и сборке есть определенные трудности. Но если вы научитесь выполнять эти работы своими руками, посчитайте, сколько денег вы сможете сэкономить.

Видео «Как снимается головка на автомобиле ВАЗ»

В этом видео мастер покажет как правильно и быстро снять ГБЦ на ВАЗ 21099 своими руками. На автомобиле ВАЗ 2109 головка снимается аналогично.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
