Глушитель ваз 2112 16 клапанов схема

ВАЗ 2110-2112 (Десятое семейство)

Инжектор (Двигатель 2112 — 16 клапанов, 1.5 л)

Евро-0

На автомобилях с 16-и клапанным инжекторным двигателем объемом 1.5 л и нормами Евро-2
устанавливается приемная труба ВАЗ 21103 с отверстия под датчик кислорода, которая соединяется либо с катализатором или его заменителями и резонатором ВАЗ 21102 , либо опять-таки с резонатором ВАЗ 2110 .

На автомобилях с 16-и клапанным инжекторным двигателем объемом 1.5 л и нормами Евро-3
, которые, скорее всего, шли на экспорт, устанавливается приемная труба ВАЗ 21103 с виброкомпенсаторами и отверстием под датчик кислорода, которая соединяется с катализатором ВАЗ 2112 и резонатором ВАЗ 21103 .

Инжектор с объемом 1.6 л (Двигатель 21114, 21124)

Евро-2
Евро-3

С катколлекторами вроде понятно, переходим к резонаторам.

На первых автомобилях десятого семейства ВАЗ с объёмом двигателя 1.6 л сначала устанавливали так называемую приёмную трубу ВАЗ 21101 (или 101 проставок), и к ней уже присоединялся резонатор ВАЗ 21101 , который мог быть с креплениями старого или нового образца (крючки и пальцы, про которые я писал в первой части про глушители). Затем эти 2 детали заменили одним длинным резонатором ВАЗ 21101 с гофрой , который то же может быть с 2-мя типами креплений.

Выпускной коллектор

Выпускной коллектор крепится к головке блока цилиндров непосредственно шпильками через термоустойчивую армированную прокладку. Изготовлен он из термостойкого чугуна по схеме 4-2. Коллектор постоянно подвергается переделкам от тюнинговых ателье, которые заменяют заводскую схему на самые разнообразные варианты конфигураций и креплений. Нужно сказать, что замена схемы стандартной и тем более замена чугуна на сталь ничего хорошего принести автомобилю не может.

Выпускной коллектор изготавливается из термостойкого чугуна

В том случае, если вы не конструируете узкопрофильный автомобиль для соревнований. Причем под каждую дисциплину автомобильного спорта выпускной коллектор настраивается отдельно и имеет некоторые нюансы в конструкции, о чем 90% тюнинговых ателье не догадываются и близко. Тем более их заказчики. В большинстве случаев ставится во главу угла внешний вид трубы, а как она там будет работать, по большому счету — все равно.

Нужно сказать, что выпускной коллектор — довольно важная деталь и выполнять его из стали, даже самой жаропрочной, очень сомнительное мероприятие в том случае, если машиной будут пользоваться в обычных условиях, а не только на треке или в ралли-рейдах. Температура коллектора в рабочем режиме может достигать 1000 градусов. Чугун там стоит совсем не зря и вовсе не для того, чтобы утяжелять конструкцию двигателя. Любая сталь прогорит в условиях высоких нагрузок довольно быстро, поэтому перед тем, как купить модернизированный выпускной коллектор из супер-японской стали, стоило бы подумать о целесообразности такой замены. Большинство десяток, слава богу, не участвует в чемпионатах мира по кольцевым гонкам, ей там попросту делать нечего. Поэтому логичнее было бы соотносить довольно скромные возможности моторчика ВАЗ 2110 с уровнем и качеством тюнинга выхлопной системы.

https://youtube.com/watch?v=3p19-lcqym4

Выпускной коллектор служит практически вечно и прогорает в редких случаях, и то по причине заводского брака

В рамках усовершенствования коллектора более результативными методами мы порекомендовали бы вместо установки тонкостенных красивых труб космических конфигураций просто обратить внимание на сопряжение выпускных окон головки блока цилиндров и отверстий коллектора. Дело в том, что вся суть тюнинга выхлопной системы сводится, конечно же, к удивительному поднятию мощности за счет уменьшения сопротивления выхлопным газам

Так вот именно в этом сопряжении как раз и происходят первые дополнительные потери мощности — на стыке коллектора и головки блока цилиндров. Если выпускное окно и отверстие коллектора имеют хоть малейший перепад в размерах или в уровне, образуются паразитные завихрения, которые препятствуют выходу отработанных газов. Если это имеет место — после коллектора можно вешать хоть платиновые прямотоки с бриллиантами Сваровски, толку не будет никакого. Если мы, конечно, говорим об экономии мощности.

Как произвести замену основного глушителя на ВАЗ 2110–2112 своими руками

Перед началом работ необходимо убедиться, что под рукой есть все необходимые инструменты и вспомогательные материалы:

набор гаечных ключей;

отвёртка с плоским и тонким лезвием;

жидкость WD-40;

болгарка;

новые болты;

мягкая ткань.

Порядок проведения демонтажных работ

Чтобы снять глушитель, опять-таки придётся загонять машину на смотровую яму. При постановке авто нужно убедиться в надёжности фиксации колёс (лучше включить первую передачу и поднять ручник).

Снятие производить по следующей схеме:

Передняя часть механизма крепится болтами. Если не получается их сразу открутить, то нужно побрызгать на крепления WD-40 и подождать 10 минут, пока смазка не впитается. В том случае, если болты настолько сильно приржавели, что не могут быть откручены, придётся подключить к работе болгарку и срезать крепления.

После этого снимается графитовое уплотнительное кольцо.

Устройство выносится из-под машины.

Порядок установки нового глушителя

После чего рекомендуется очистить на днище кузова места крепления глушителя. На старых автомобилях они настолько сильно покрываются грязью или ржавчиной, что хорошо закрепить новый «глушак» без предварительной очистки не получается.

После этого можно приступать к установке:

Сначала подвесить на крючки новые резинки и закрепить на них заднюю часть устройства.

Подвесить новый элемент и на стыке двух патрубков закрепить новую графитовую прокладку.

После чего переднюю часть глушителя подвесить на кронштейн и зафиксировать новыми болтами.

Проверить надёжность всех креплений, разболтав механизм руками. Если изделие только чуть-чуть поддаётся вибрации, то можно говорить о том, что монтаж выполнен качественно.

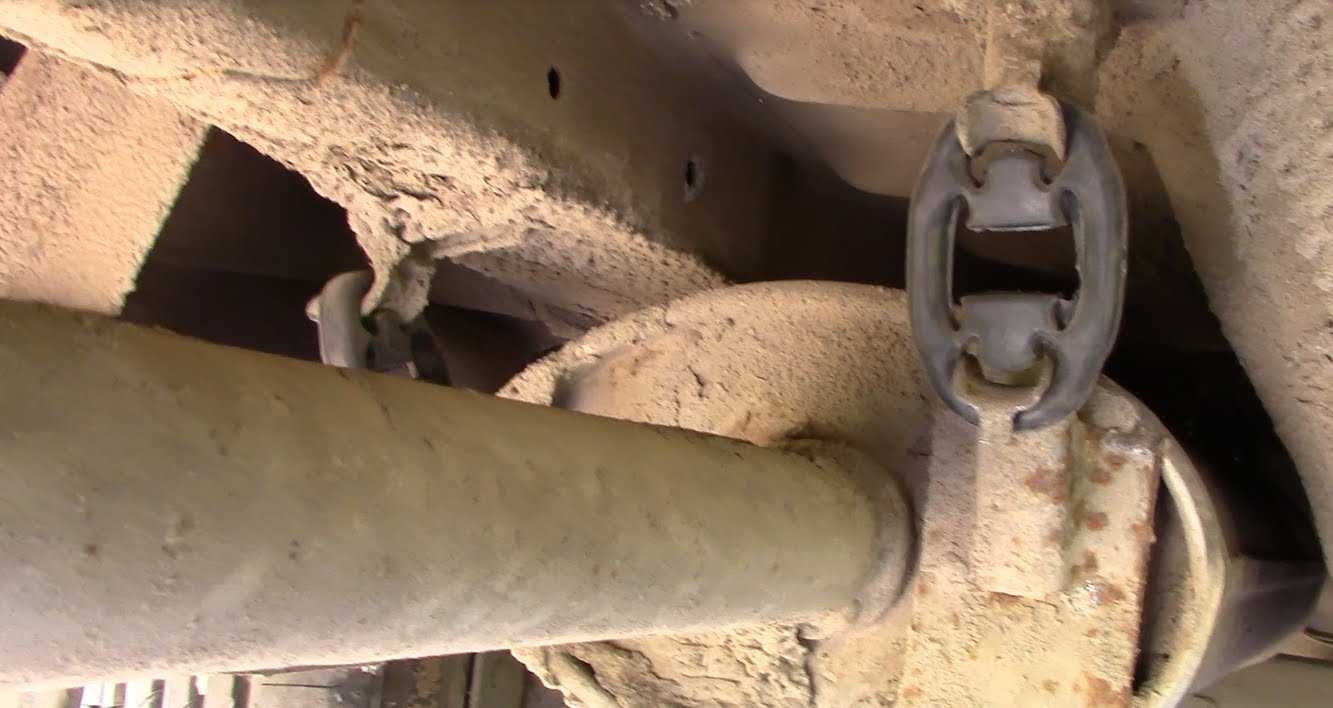

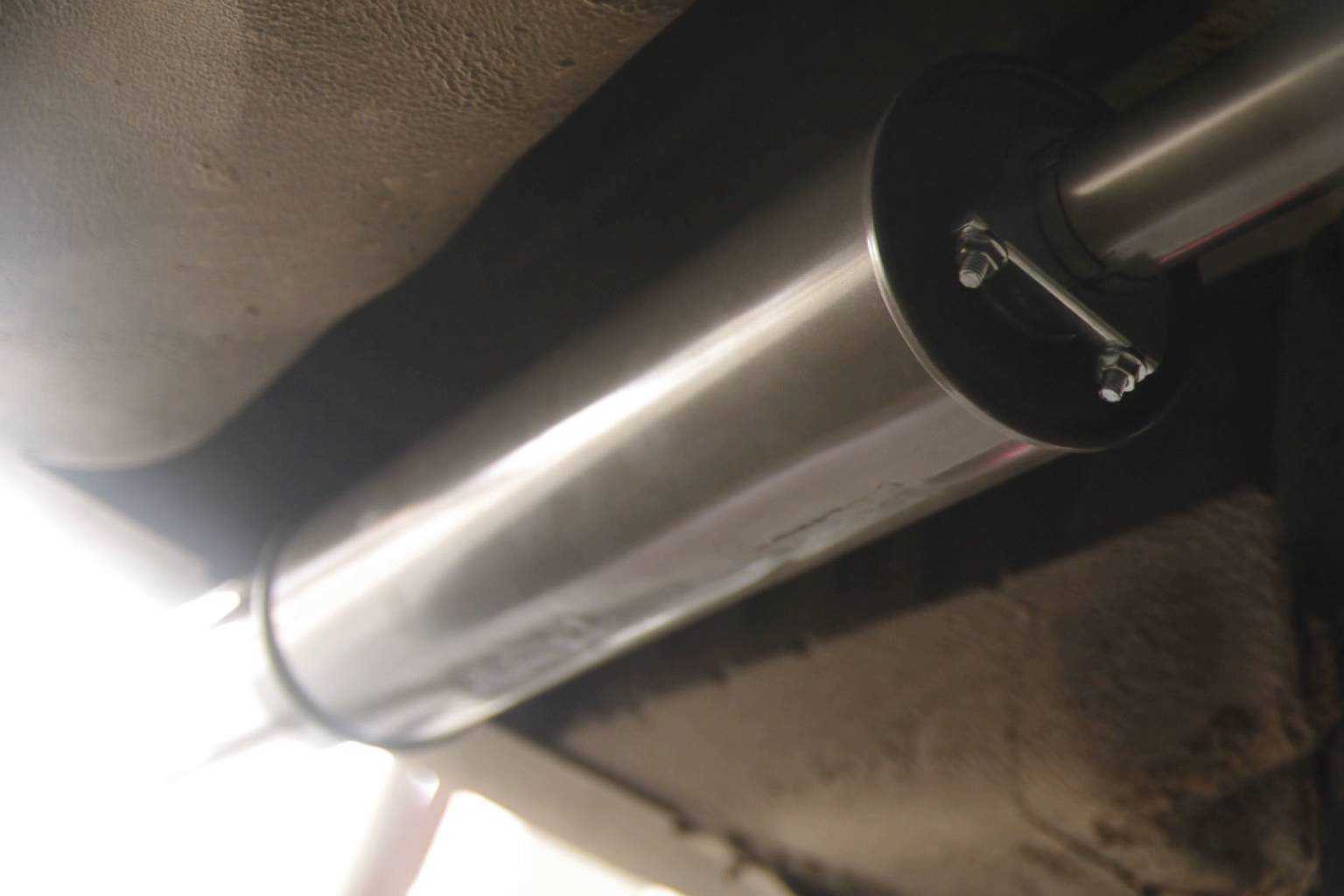

Глушитель легко фиксируется резинками

В целом замена основного «глушака» на ВАЗ 2110–2112 не представляет особых сложностей. Много времени может занять откручивание или отпиливание старых болтовых соединений, если механизм долго не менялся. Остальные же этапы работ доступны даже новичку.

Видео: как заменить «глушак» самостоятельно

Как поменять дополнительный глушитель

Дополнительный глушитель на ВАЗ десятого семейства не прикрепляется к днищу машины. Он соединяется с входной трубой при помощи стяжек (хомутов). Соответственно, чтобы заменить дополнительный глушитель, нужно снять эти хомуты:

Сначала производится демонтаж основного механизма.

После чего опускается гайка стяжного хомута.

Переживать не стоит, замена глушителя на ВАЗ 2110 вовсе не является регулярной работой, которую придется выполнять систематически. Замена выхлопной системы выполняется в нескольких ситуациях:

• Глушитель начинает издавать сильный шум;
• Прогорают элементы глушителя;
• Обрываются соединительные трубы.

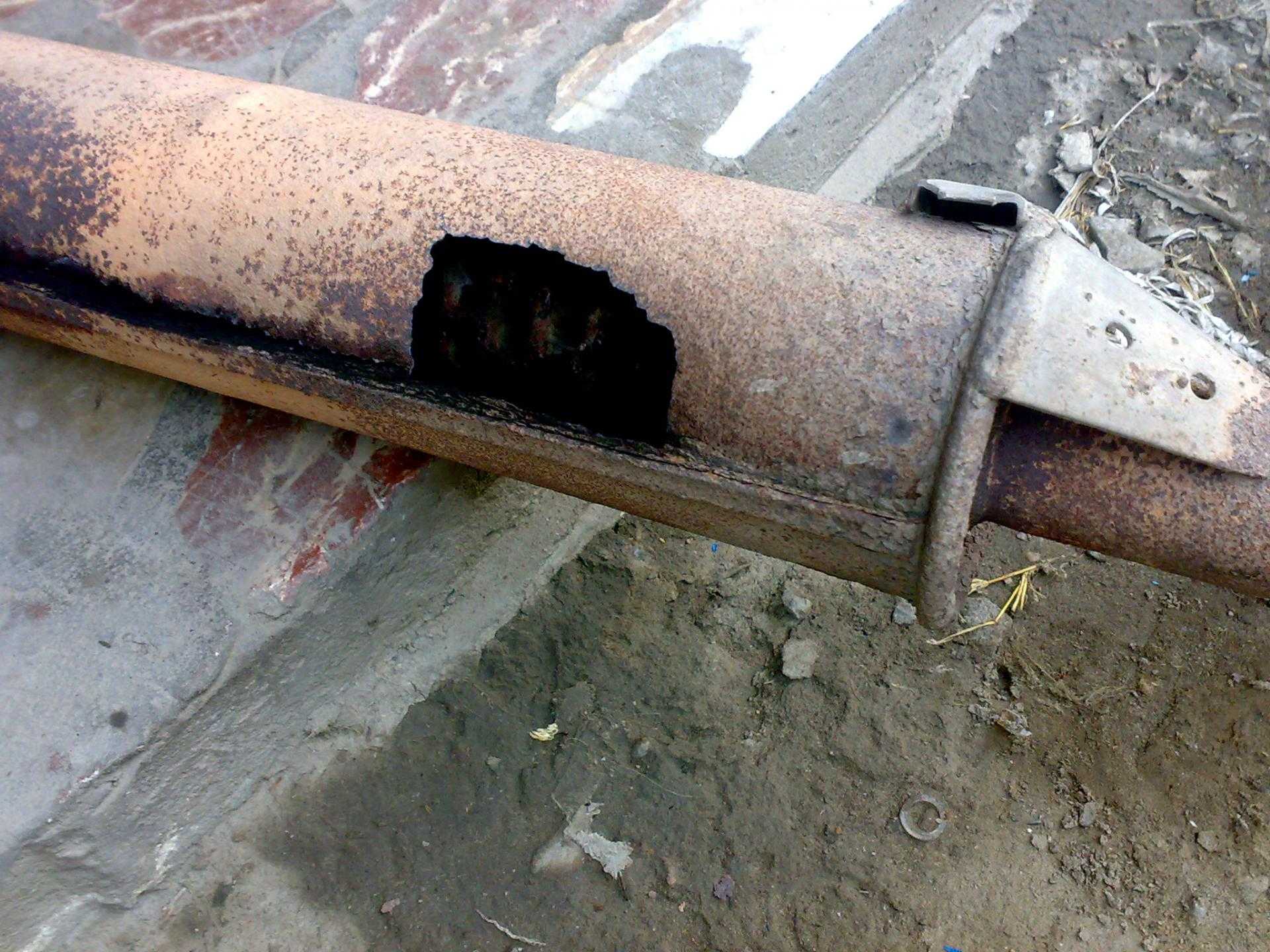

Звучание прогоревшего глушителя.

На ВАЗ 2110 глушитель можно заменить своими руками, что позволит существенно сэкономить на услугах станции технического обслуживания.

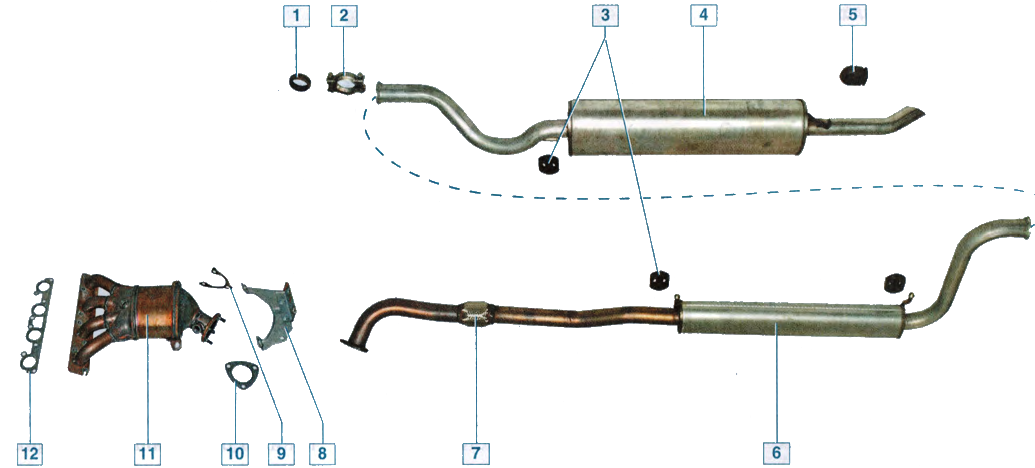

Выхлопная система ВАЗ 2110 включает в себя приемную трубу (штаны), нейтрализатор, резонатор и основной глушитель.

Сегодня мы расскажем вам про замену глушителя, а также резонатора.

Как определить неисправность глушителя

Все оригинальные механизмы на ВАЗ 2110–2112 настраиваются на заводе так, чтобы обеспечивать минимальный уровень шума во время движения. При этом инженеры учитывают не только конструкцию самого двигателя, но и кузов автомобиля. Поэтому после тюнинга машины резко увеличивается шумность работы глушителей.

Основные неисправности глушителя — это те факторы, которые мешают его корректной работе:

• прогары;

• образование дыр в корпусе;

• нарушение герметичности.

Использование такого элемента небезопасно для водителя

Самой же распространённой проблемой с «глушаками» на ВАЗ 2110–2112 можно считать возникновение стуков во время движения. Даже новые и оригинальные изделия могут цепляться за днище автомобиля и издавать громкие звуки:

Определить неполадки в работе устройства на ВАЗ 2110–2112 можно визуально. Для этого рекомендуется загнать автомобиль на смотровую яму или же поднять заднюю часть кузова на домкрат:

1. Осмотрите всю трубу выхлопной системы. Наличие дыр можно заметить сразу. К тому же пятна ржавчины будут указывать на то, что внутри корпуса глушителя явно есть повреждения.

2. Покачайте механизм рукой — если он сильно раскачивается, то пора менять резинки фиксации и армированную прокладку между частями глушителя.

3. После съезда со смотровой ямы заведите мотор и несколько раз резко нажмите на педаль газа — чёрный выхлопной дым свидетельствует о сильном прогаре изделия.

Для чего нужна прокладка

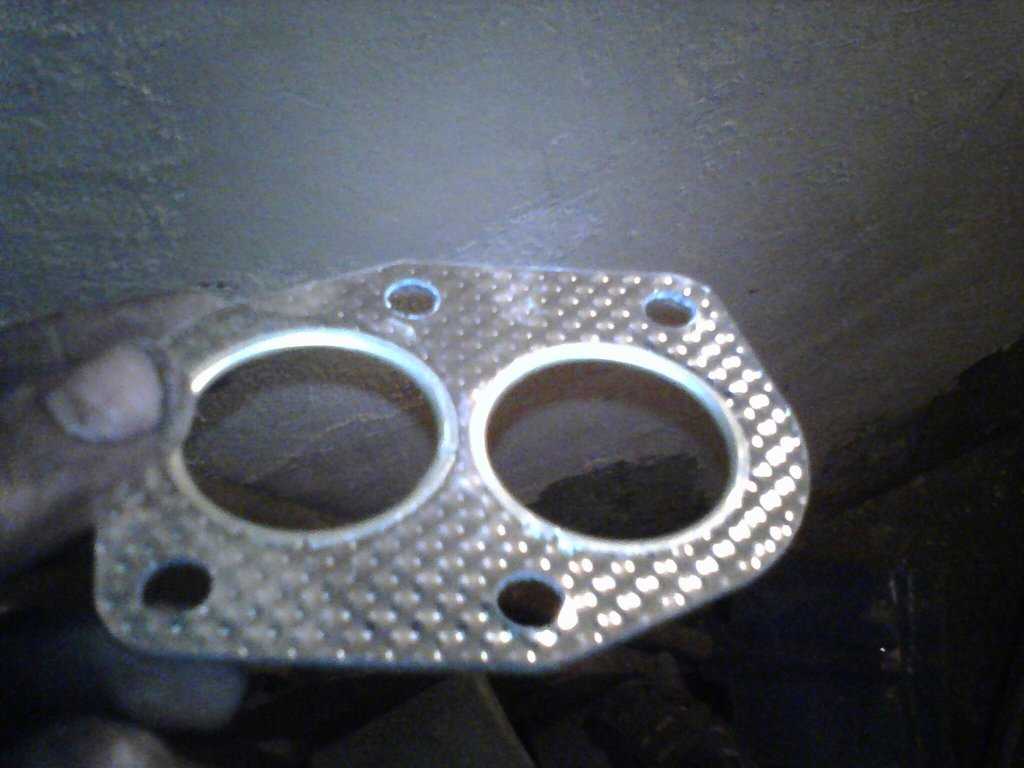

Прокладка — это обязательный элемент между основным глушителем и резонатором. Так как все части выхлопной системы очень сильно нагреваются, то прокладка изготавливается из термостойких материалов.

Если при замене резонатора или глушителя не вставить между ними прокладку, то места стыка не будет максимально герметичным. К тому же при движении по неровным дорогам два элемента будут тереться друг об друга и быстро выйдут из строя.

Относительно процедуры замены прокладки не нужно волноваться: она имеет удобную форму и насаживается на трубу элемента одним движением руки:

1. Приложить прокладку к фланцу резонатора.
2. Наживать 4 болта.
3. Убедиться, что вставка держится в ровном положении.
4. Закрутить болты до упора, не пережимая их.

Изделие предотвращает нагревание частей глушителя

Замена резинок

Глушитель ВАЗ 2110–2112 крепится к днищу автомобиля специальными подвесками из резины. Резинки обладают минимальной эластичностью, поэтому могут обеспечить надёжность фиксации механизма. Обычно используется две резинки — одна размещается у выхлопного отверстия, другая — у отсека с резонатором.

Чтобы поменять подвесочные резинки, нужно подложить под устройство какую-либо опору (доски или кирпичи), чтобы зафиксировать его положение на максимальной высоте. После этого снимаются старые резинки. Если есть необходимость, то крюки на днище, на которые надеваются новые резинки, можно прочистить от грязи и нагара. После чего глушитель легко надевается крючками на новые резиновые подвески. Подвески снимаются поочерёдно от передней части авто к задней.

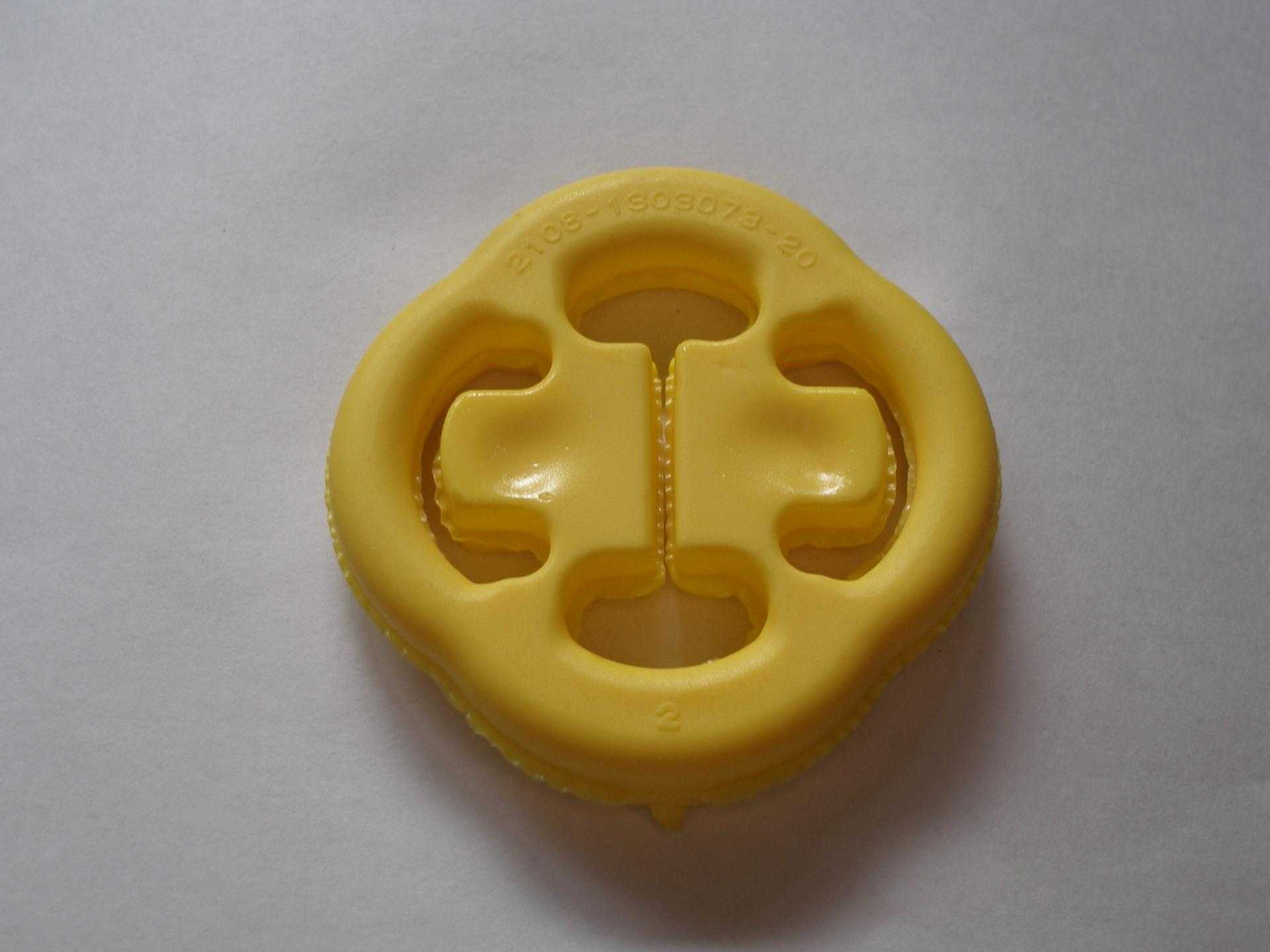

Специальный состав резины позволяет удерживать глушитель в нужном положении на протяжении многих лет

Что делать, если глушитель стучит

Стук — это одна из самых частых проблем с «глушаками» на ВАЗ десятого семейства. Глушители могут стучать только в двух случаях: когда во время езды они задевают за корпус бензобака или раскачиваются так, что задевают за кузов.

Стук можно убрать простой заменой резиновых подвесок: в процессе эксплуатации они могут растягиваться, поэтому глушитель уже не имеет надёжной фиксации к днищу. К тому же часто «глушак» может стучать и потому, что был неправильно установлен во время монтажа: например, не до конца закручен фланец или болты не соответствуют длине кронштейна. Поэтому процедура замены должна проходить с учётом всех нюансов правильной установки элементов выхлопной системы.

Как можно устранить неполадку?

Итак, место прорыва газов через глушитель обнаружено, нужно только принять решение о замене либо попробовать произвести ремонт узла. Зачастую дырочки в корпусе бывают небольшими, и покупать новый глушитель в этом случае не всегда целесообразно. Необходимо снять узел с автомобиля и показать его специалисту по сварочным работам, который подскажет, возможен ли его ремонт.

Мастер вырежет прогнившую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и наложит латку из нового металла. Свищи, возникшие в местах присоединения трубы к корпусу тоже подлежат устранению с помощью сварки. Единственное замечание: эти ремонтные работы решают проблему лишь временно. Такой глушитель долго служить не будет, да и функцию свою может выполнять некачественно, по причине отсутствия перегородок звук будет прорываться наружу.

Если принято решение о том, что требуется замена глушителя, то нужно его выбрать и приобрести. Новые элементы изготавливают из черной либо нержавеющей стали, так что выбор невелик. Последние служат значительно дольше, чем черные, но и стоимость их выше. Кроме того, произвести сварочные работы в случае ремонта нержавеющего корпуса будет дороже. При покупке нового глушителя стоит приобрести и новый комплект подвесных резинок, а также уплотнительное кольцо из графита. Оно устанавливается на стыке труб резонатора и глушителя.

Порядок выполнения работ

Глушитель меняют на смотровой яме или подъемнике. Перечень инструментов для работы невелик: 2 рожковых ключа на 13, плоская мощная отвертка, пассатижи, молоток. Порядок выполнения работы следующий.

1. Придерживая одним рожковым ключом на 13 болты крепления хомута на стыке труб глушителя и резонатора, ослабить и открутить гайки вторым ключом. Хомут состоит из двух частей, поэтому снять его с трубы не составит труда. Извлечь графитовое уплотнительное кольцо, находящееся в развальцованной концевой части трубы.
2. Старый глушитель снять вместе с резинками и отложить в сторону.
3. Новые подвесные резинки для удобства установки лучше смазать чем-то нейтральным, например, мылом, после чего надеть на глушитель. Не рекомендуется смазывать резинки маслами либо солидолом, это может уменьшить срок их службы.

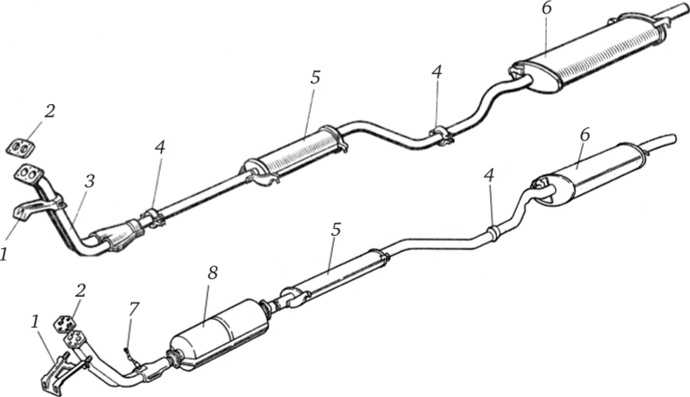

Конструкция выхлопной системы ВАЗ 2110

1. Собрать узел в обратном порядке, установив новое уплотнительное кольцо и крепление к резонатору. Запустить двигатель и убедиться в том, что на стыке выхлопные газы не прорываются наружу. Если проигнорировать эту рекомендацию, в месте небольшого прорыва газов металл начнет прогорать, что закончится внеочередным ремонтом.

Несколько слов о конденсате. Каждый автолюбитель замечал, что утром после холодного пуска двигателя из выхлопной летят брызги воды. Это внутри корпуса глушителя образуется конденсат при эксплуатации автомобиля в холодное время года. Если не предпринимать никаких мер, количество воды в бачке глушителя будет постепенно возрастать, утром холодный пуск станет затруднен, при работе вода перекроет часть рабочего сечения корпуса.

Если стоянка ВАЗ 2110 находится на улице, то в морозную погоду вода в глушителе просто превратится в лед, который будет разрушать перегородки и сам корпус. Нередки случаи, когда мастера на СТО сливали из глушителя 2-3 л воды или извлекали лед. Чтобы этого не происходило, нужно давать возможность выхлопной системе хорошо прогреться, не допускать длительных стоянок по несколько суток без пуска двигателя и его прогрева до рабочей температуры.

Как показывает практика, обнаружить и устранить неисправность системы выпуска дымовых газов ВАЗ 2110 не составляет никакой особой сложности. Помощь мастера может понадобиться только в случае выполнения сварочных работ при ремонте детали, но многие автолюбители не тратят время и средства, а просто покупают и устанавливают новый глушитель на ВАЗ.

Рекомендуем почитать:

• Лобовое стекло ВАЗ 2110: особенности замены
• Прикуриватель на ВАЗ 2110 сломался и не работает
• Пружины на автомобиль ВАЗ 2110
• Памятка по замене сетки бензонасоса на ВАЗ 2110
• Опорные подшипники автомобиля ВАЗ 2110
• Выполняем замену помпы на ВАЗ 2110

Неисправности на автомобилях ВАЗ десятого семейства

Специалисты АвтоВАЗа проводили исследования, по результатам которых было выявлено, что кузов автомобиля, являясь закрытой конструкцией, обладает собственными пиковыми гармониками и может резонировать на определенной частоте. Чтобы подавить паразитные частоты, издаваемые как двигателем транспортного средства, так и экранируемые кузовом, требуется использование диапазона от 60 до 400 Гц, сответствующего средним и высоким оборотам двигателя. Изменение шумовых характеристик может быть спровоцировано внесением минимальных изменений в его конструкцию.

Сложнее всего справиться с шумом на низких частотах. С технической точки зрения совместить тюнинг выхлопной системы машины и борьбу с шумами невозможно. Сохранить мощность по максимуму можно с прямоточным глушителем, понизить звук до комфортной громкости — с заводским.

Владельцы ВАЗ 2110–2112 чаще всего сталкиваются с пробоями, прогарами и нарушениями герметичности выхлопной системы. Некорректно выставленное зажигание, чрезмерно обогащенная смесь и коррозия труб являются основными причинами прогара выхлопных труб. Сопровождается такой дефект стуками и хлопками, которые сигнализируют о прогаре металлических деталей. Признаком прогара может являться дым из выхлопной трубы, свидетельствующий об излишне обогащенной топливной смеси, которая прогорает в выхлопной трубе.

Неисправности глушителя автомобиля могут быть вызваны разными причинами — прогаром трубы, нарушением герметичности системы, пробоями

Появление стуков по кузову в районе расположения глушителя говорит о механических дефектах детали — изменении геометрии, разрушении резинки, подвески или подушки демпфера. Устраняется определением места поломки и устранением неполадок. Изношенные детали заменяются новыми.

Прокладки глушителя

Изоляция газового стыка, образуемого между задним и дополнительным глушителями, осуществляется при помощи резиновой прокладки или уплотнительного кольца. Помимо основной функции перекрывания зазора она также применяется для устранения перемещения труб детали относительно друг друга.

Резиновое уплотнительное кольцо, располагающееся между фланцами глушителя автомобиля

Появление нагара под днищем автомобиля в местчах сочленений секций выхлопной трубы свидетельствует о повреждении прокладки. Разрывы уплотнительного кольца сопровождаются появлением в салоне автомобиля неприятного запаха выхлопных газов и резким скрежетом, возникающим во время работы силового агрегата.

Их замена

Поврежденное уплотнительное кольцо выхлопной системы не реставрируется — его можно только заменить на новое. Замена прокладки осуществляется вручную за несколько минут.

1. Фланцы выхлопной трубы стянуты небольшими болтами. Ввиду длительной эксплуатации они могут покрываться грязью и ржавчиной, что затрудняет их откручивание. Выкрутить болты можно при помощи специального инструмента или болгарки.

Фланцы выхлопной трубы стянуты болтами, которые необходимо выкрутить

После выкручивания болтов труба резонатора аккуратно отводится в сторону

Старое уплотнительное кольцо снимается с патрубка резонатора вручную или при помощи отвёртки

Нагар с фланцев глушителя счищается металлической щёткой или наждачной бумагой

Новая прокладка глушителя устанавливается на фланец, после чего глушитель затягивается хомутами

Lada 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Logbook › замена глушителя и резонатор на ВАЗ 2110-2112

Замена глушителя для ваз 2110-2112 либо его частей не является работой, которую необходимо выполнять систематически. Менять части выхлопной системы приходится не часто, в случаях, когда глушитель начинает шуметь, прогорают его элементы, либо в случае обрыва соединительных труб. Поменять любую деталь глушителя вы можете своими руками.Система выхлопа ВАЗ 2110-2112, состоит из – приемной трубы (другое название штаны), нейтрализатора, резонатора (дополнительный глушитель), и основного глушителя.КАК ЗАМЕНИТЬ ГЛУШИТЕЛЬ НА ВАЗ 2110-2112Меняем глушитель ваз 2110-2112, замена производится на смотровой яме:-Глушитель соединяется с резонатором через уплотнительное кольцо, которое установлено в развальцовки труб и обжато хомутом, складывающимся из двух половин -Снимаем хомут, затем кольцо, оно графитовое и не прилипает к металлу.-Снимаем старый глушитель -Проверяем состояние резинок его подвески, находящихся по сторонам от корпуса глушителя. Если на них есть трещины, либо они растянуты, то следует их заменитьУстанавливаем новый глушитель, сначала на резинки, потом вставляем графитовое кольцо (желательно новое) между развальцовками и обжимаем хомутом. Вот мы и заменили глушитель на ваз 2110-2112, замена резонатора – следующий этап.ЗАМЕНА РЕЗОНАТОРАИтак:-Резонатор прикреплен к глушителю при помощи обжимного хомута с уплотнительным кольцом; -К нейтрализатору он прикреплен посредством плавающего фланца (двумя болтами) и развальцовки; -На встречной части нейтрализатора располагается “кулак”; -Часто открутить болты крепления кулака проблематично, их просто срезают болгаркой и заменяют новыми; -Если вдруг инструмента у вас под рукой нет, зачищаем места крепления болтов и обрабатываем их “жидким ключом” (WD-40 или его аналогом); -Откручиваем болты, снимаем хомут глушителя; -Вынимаем резонатор из резинок подвески, резинки меняем при необходимости; -Затем цепляем на резинки новый резонатор и присоединяем его к глушителю так, чтобы труба, идущая от резонатора к глушителю, располагалась параллельно земле; -Когда на кулаке нейтрализатора есть выработка либо на нем имеются заусенцы, борозды или ржавчина, требуется смазать соединение специальным высокотемпературным герметиком; -При помощи новых болтов с гайками, стягиваем фланцы катализатора и резонатора; -Нейтрализатор крепится к резонатору посредством фланцевого соединения (два болта), к приемной трубе (штанам) посредством подпружиненного соединения и пары развальцовок, промеж которыми располагается графитовое либо металлоасбестовое кольцо.РЕМОНТ ДЕТАЛЕЙ ВЫХЛОПНОЙ СИСТЕМЫИтак: -Подваривать детали выхлопной системы возможно, только если они пострадали в результате механического воздействия -В случае, когда оборвало трубу, либо прогорел сварочный шов или бачок, нужно заменить элемент целиком, он уже пришел в негодность -Единственная деталь, к которой это не относится – метало — компенсаторы. Они меняются независимо от самой выхлопной системы -Стоимость нейтрализатора в сравнении с другими элементами системы приличная. Поэтому многие меняют его на стронгер (пламегаситель) -Нейтрализатор срезают, оставив лишь соединительные фланцы, а так же кулак с развальцовкой, и вваривают пламегаситель -Стоимость пламегасителя гораздо ниже, чем нейтрализатора. Однако в нем не происходит дожигания остатков топлива. -Поэтому установка его допустима на автомобилях имеющих один лямбда — датчик. К тому же пламегаситель увеличивает расход топлива примерно на 10-15%.

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

• Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
• Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
• Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
• Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
• Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Замена глушителя на ВАЗ 2108/2109 предусматривает свои нюансы, ознакомиться с которыми можно здесь: https://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2109.html

Состав выводящего узла

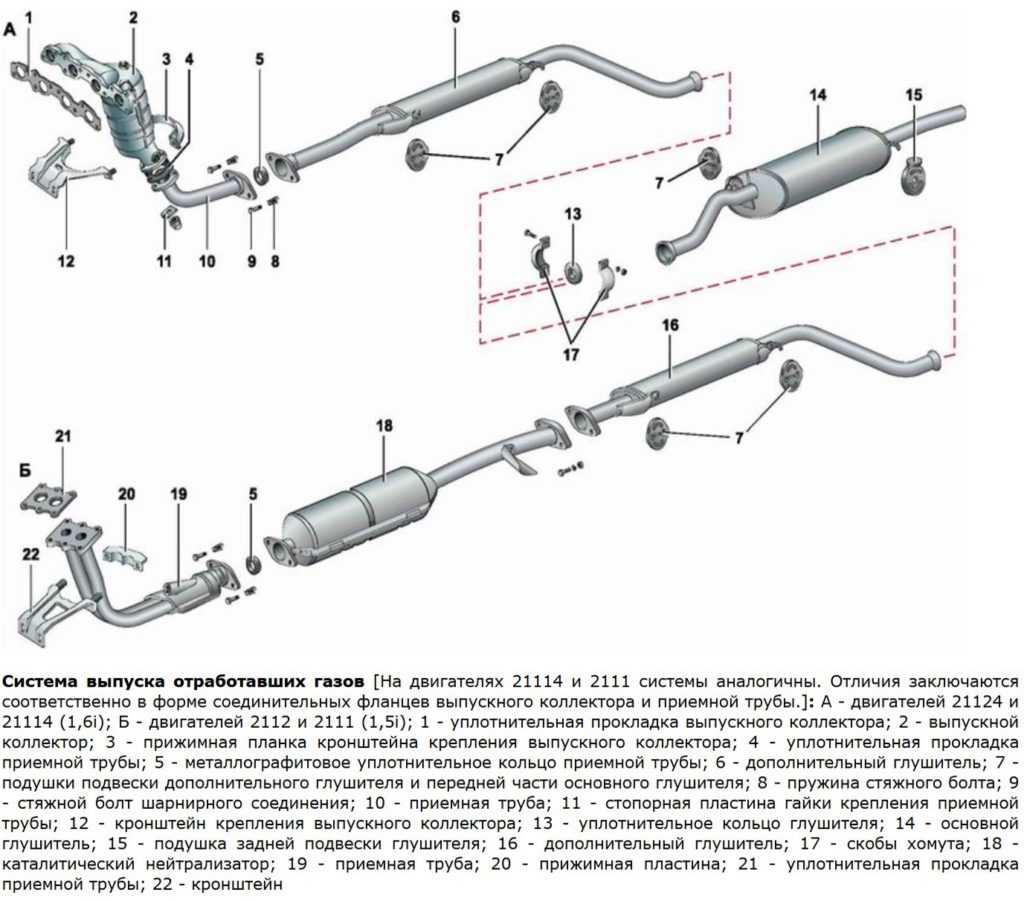

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

1. Коллектора выпускного типа;
2. Лямбда-зонда;
3. Трубы приемного типа;
4. Нейтрализатора;
5. Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

1. Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
2. Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
3. Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
4. Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
5. Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

1. Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
2. При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
3. Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Исправление неполадок

Работа машины всегда сопряжена с возникновением неисправностей в деталях и механизмах. Если какие-то детали приходят в негодность, то требуется их замена или ремонт своими руками.

Чтобы произвести замену дополнительного глушителя в выводящем узле следует:

1. открутить два болта, которые крепят хомут, для этого нужен ключ на 13;
2. снять сам хомут;
3. снять кольцо;
4. отсоединить подушки дополнительной подвески;
5. снять агрегат.

После этого производится замена, он монтируется на место в обратном порядке. Это основные ремонтные действия по устранению неисправностей.

Кроме замены стандартных неисправных компонентов, на такие-же, но только новые, можно сделать доработку отдельных узлов выхлопной системы, или произвести тюнинг всего узла целиком.
