Как поменять термостат – пошаговая инструкция
Для начала нужно сделать приспособление для прокачки системы охлаждения, примерно такое, как на фотографии ниже. Вместо ручного насоса можно использовать современный электрический компрессор.
Длинный шланг — не менее 1,5 метров нужен для удобства, чтобы насос не пришлось держать в руках во время прокачки. Шланг электрического компрессора наращивать не нужно. Внутренний диаметр шланга должен обеспечивать тугую посадку на верхний штуцер расширительного бачка. Закрепить шланг можно стальными хомутами подходящего диаметра, но это не обязательно, давление невысокое, и шланг держится и без них.

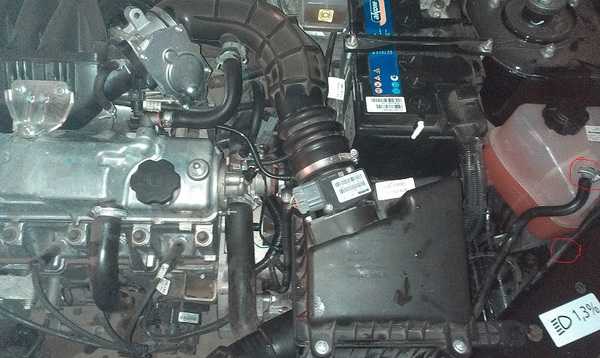

1 Разборку начинаем со снятия воздухозаборного рукава, именуемого в народе «хоботом». Нужно ослабить хомут, отвернув винт на несколько оборотов, и покручивая рукав, стянуть его с приемного патрубка фильтра.
Затем нужно снять корпус фильтра. Фильтр крепится на 3-х защелках, для снятия нужно наклонить резиновую вставку в сторону от паза и потянуть вверх кронштейн. Начать нужно со стороны аккумулятора, затем наклонить на себя корпус фильтра и поднять вверх.
Далее нужно отстыковать разъемы 2-х датчиков, отвести в сторону и закрепить скотчем кабели. Чтобы не залить разъемы их следует закрыть полиэтиленовым пакетом. Теперь можно удалить охлаждающую жидкость.
Для этого отсоединяем верхний шланг от расширительного бачка и подсоединяем к нему шланг от насоса. Нижний шланг опускаем в емкость, заполненную охлаждающей жидкостью. Так как пробка бачка является двусторонним сбросным клапаном, то для исключения выхода воздуха, ее нужно снять, накрыть отверстие тонким полиэтиленовым пакетом, и завернуть обратно.
2 Начинаем качать или включаем компрессор. Жидкость будет выдавливаться из системы в емкость. Это произойдет быстро: за пару минут заполнится примерно половина 5-литровой емкости. Закончить нужно, когда из шланга пойдет воздух. Теперь снимаем все шланги с термостата, предварительно ослабив хомуты. Снимаем термостат, отвернув 2 гайки крепления ключом на 13. Обезжирив посадочную поверхность тряпкой, смоченной бензином или ацетоном, наносим герметик тонким слоем — 1. 1,5 мм. Перед сборкой герметик должен успеть кристаллизоваться в течении 10-12минут. Устанавливаем новый термостат на место и затягиваем 2 гайки, до упора. Сильно затягивать нельзя, это нужно сделать позже. Теперь нужно переставить датчик температуры со старого термостата на новый, не забыв про медную шайбу. Понадобится ключ «на 19». Сделать это можно и заранее. Крепим шланги термостата на место, датчики, блок воздушного фильтра и «хобот». Дополнительное уплотнение соединения штуцеров со шлангами герметиком не повредит, тем более что так делают на заводе. Приступаем к заправке системы охлаждения жидкостью. Заполняем бачок жидкостью из нашей емкости до максимальной отметки. Шланг возвращаем в емкость, он должен быть опущен в жидкость. Начинаем прокачку системы для избавления от воздушных пробок. По мере падения уровня подливаем жидкость в бачок. Нельзя допустить падения уровня ниже нескольких сантиметров от дна, так как иначе воздух опять попадет в систему. Прогнать жидкость придется несколько раз. Признаком нормальной прокачки является отсутствие пузырей.
3 Подсоединяем шланги расширительного бачка на место и убираем пакет из под крышки. Все, работа выполнена.
Если есть время, то лучше отложить запуск двигателя на следующий день. Герметик полностью кристаллизуется через 12-24 часа. На следующий день подтягиваем все соединения и приступаем к пуску. Если все сделали правильно, то утечек жидкости не будет.
Даем двигателю прогреться до рабочей температуры. После прогрева нужно отвернуть пробку и выпустить воздух, который возможно остался в радиаторе отопителя. Сделать это мне пришлось несколько раз. Температура двигателя вначале гуляла в диапазоне 90 -110 градусов, постепенно снижая размах колебаний. Через пару дней воздушные пузыри вышли из системы и показания термометра стабилизировались на 90 градусах.
Новый термостат отлично стабилизирует температуру. Кстати, после замены термостата я обнулил показания расхода топлива — 9,7 л/100 км. После первой поездки на работу и домой выяснилось, что расход топлива упал до 8,5 литров на сто километров в городском режиме в ноябре месяце !
Признаки неисправности терморегулятора в холодильнике
Есть ряд признаков, которые могут указывать на то, что термодатчик вышел из строя. Но точную причину можно установить только после постановки диагноза.
- Одна или обе камеры холодильника не работают. Если в холодильнике несколько термодатчиков, камера, тепловое реле которой вышло из строя, работать не будет. Если неисправен холодильник с термостатом или датчиком испарителя, обе холодильные камеры не будут работать. Свет внутри холодильной камеры будет включаться на выходе любого датчика температуры. На некоторых моделях холодильников может загореться индикатор тревоги, указывая на повышение температуры в одной или обеих камерах. Электронные блоки также могут отображать код ошибки на дисплее.
- Компрессор холодильника редко выключается или работает без перебоев. При этом толстый слой льда может образоваться на нижней стенке холодильной камеры (если агрегат оборудован системой капельного размораживания) или в морозильной камере. Нарушен температурный режим: замерзают обе камеры (с терморегулятором) или только одна (у которой вышел из строя датчик температуры воздуха).
- Компрессор холодильника включается редко. В этом случае температура в обеих камерах выше требуемых значений (независимо от заданной температуры). Неисправность может сопровождаться звуковым или световым сигналом тревоги, если холодильник оборудован этими функциями. Они сигнализируют о повышении температуры внутри агрегата.
Замена термостата в холодильнике — задача непростая. Без специальных знаний в области электроники и незнания электрической схемы своего холодильника вы не сможете изготовить его самостоятельно.
Как поменять термостат на Калине
Итак, для того чтобы произвести замену, необходимо придерживаться следующих условных этапов работ: 1. Первое что необходимо сделать, это отсоединить датчик, который подключен к блоку воздушного фильтра. После чего, для удобства выполнения работ, необходимо полностью демонтировать корпус воздушного фильтра, который крепится на трех точках опоры (две так называемые резинки и одно крепление в районе аккумулятора).
2. Прежде чем приступать ко второму этапу – сливу охлаждающей жидкости из системы, необходимо определиться, то каким образом это лучше сделать. Существуют множество различных способов, но наиболее популярны всего два из них. Первый и наиболее быстрый, это слив жидкости их системы с использованием обычного электрического компрессора (для накачки воздуха в камеры или шины автомобиля). При таком методе, не потребуется яма или подъемник, а работы, возможно, выполнять на улице, стоянке или любом другом удобном для вас месте. Очевидным преимуществом такого способа, является то, что автовладельцам не придется снимать патрубки с системы охлаждения, и отворачивать пробки с блока цилиндров. Для выполнения работ потребуется пустая емкость объемом не менее 4-6 литров, компрессор со специальным приспособлением.
Откройте крышку расширительного бачка, ослабьте хомут и снимите небольшой шланг с бачка, а торчащий штуцер залепите липкой лентой. Шланг надежно поместите в подготовленную заранее емкость. После чего поместите шланг компрессора в расширительный бачок, и кратковременными включениями нагнетайте давление воздуха в нем. Охлаждающая жидкость начнет поступать в подготовленную вами тару. Процедуру проводите до полного осушения системы. Учтите, что после выполнения слива, термостат может содержать некоторое количество жидкости, будьте к этому готовы.
Второй способ, как многие уже догадались, это открыть пробку на бачке, радиаторе. Открутить на блоке цилиндров (расположенном на днище авто) сливной болт и просто слить весь тосол. 3. Теперь, при помощи отвертки, можно ослабить хомуты и отсоединить все шланги, которые присоединены к термостату. 4. Для того, чтобы снять сам термостат, возьмите шестигранник (на 5) и открутите три крепежных винта. Если узел не отсоединяется, аккуратное расшатайте его или подцепите отверткой в местах соединения. Отсоедините неисправный термостат.
5. Очистите соединительный узел от следов накипи и прочих загрязнений. Заодно воспользовавшись моментом, рекомендуем поменять и сам уплотнитель. 6. Далее, остается только установить новый термостат (не забывая об уплотнителе), закрепить его болтами. 7. Подсоедините, и как следует, затяните все шланги. Закройте пробки на радиаторе и на днище (если ранее небыли закручены). 8. Залейте необходимое количество тосола в расширительный бачок вашего автомобиля. 9. Верните на место корпус воздушного фильтра и подключите отсоединенные ранее датчики.
Важные моменты
При производстве всех этапов работ, не допускайте попадания тосола в разъемы отсоединенных вами датчиков и систему подачи воздуха. Для того чтобы избежать возможных неприятностей, можно обернуть датчики, проводку и электрику в целлофановые пакеты. В силу того, что стоимость термостата достаточно демократичная, рекомендуется менять узел целиком. При покупке, желательно приобретать оригинальные ВАЗовские изделия, так как не оригинальные детали могут отличаться характеристиками крепления. Что значительно затруднит процесс установки.
Lada Kalina wagon 11173 Калина Красная › Logbook › 21. Термостат Гранта в Калину или хотели как лучше, а получилось как всегда хорошо.

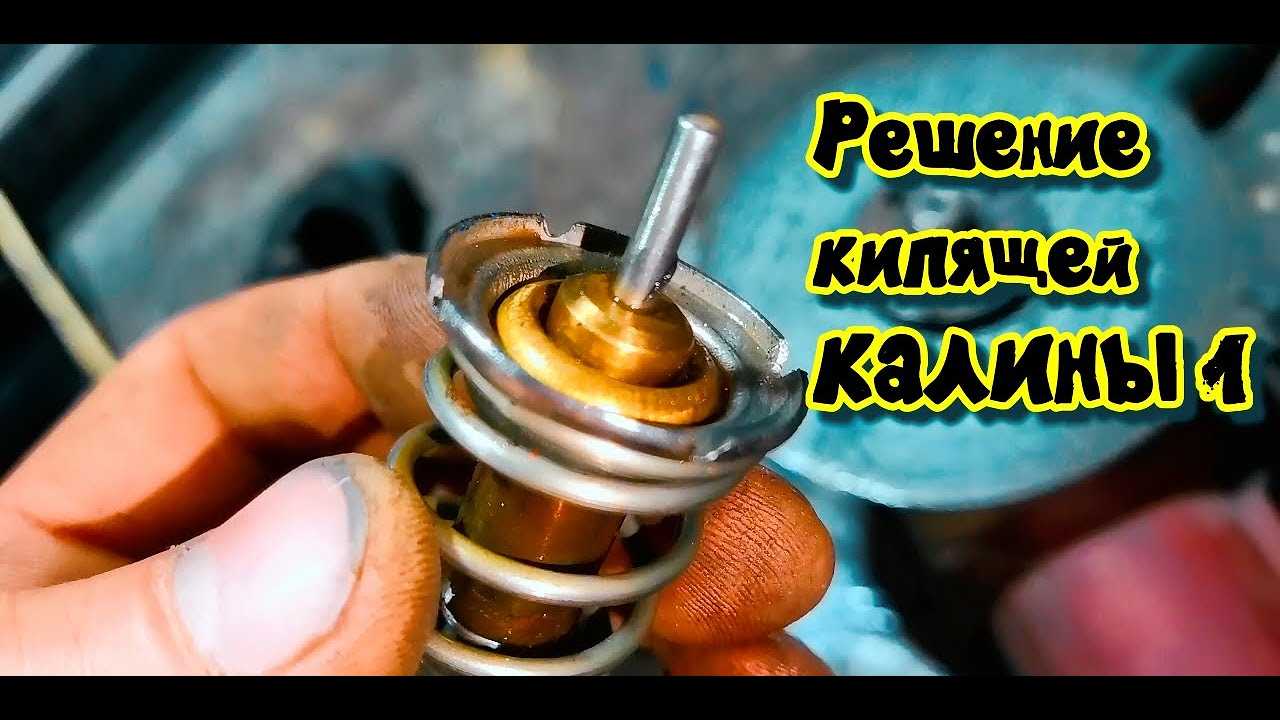

Всем здравствуйте.Всё о том же. Система охлаждения двигателя (СОД) Калины первого поколения мягко сказать не доработана. Из-за наклона верхнего патрубка радиатора постоянно воздушит малый круг СОД в следствии засасывания в него воздуха при остывании ОЖ. Танцы с пробкой РБ немного облегчают инженерный просчёт, но зимой пробка обмерзает и перестаёт работать. И в самый лютый мороз получаем подарок: из печки дует холодный воздух, двигатель перегревается, из РБ фонтан ОЖ… А уж если стоит электрокотёл, выход которого врезан в верхний патрубок радиатора — то воздушная пробка гарантированна. Усугубляется всё крайне малым сроком службы термостата. Заводской Прамо у меня перестал открываться после 20 тыс. пробега, Лузар продержался немногим больше 25 тыс. Для себя я нашёл выход в установке принудительной пароотводной трубки с шаровым краном которая соединила шланг подогрева ДУ с пароотводящим шлангом радиатора и недозакручивании пробки РБ.
Даже если СОД воздушило воздушная пробка легко выгонялась открытием крана. Без крана ОЖ постоянно давит в РБ и он переполняется. А так появилась пробка, открыл-закрыл и всё в порядке.Так и ездил, пока не начал накрываться Лузар. Отчасти в связи с необходимостью его замены и пришло решение поставить Грантотермос. Помимо всего привлекло то что малый круг СОД полностью идёт через печку и логично что машина должна прогреваться быстрее. Опыта по установки на Драйве хватает. Решил идти по простейшему пути: врезка S-образного патрубка от Шнивы между нижним патрубком радиатора и трубой помпы. Патрубки соединил отрезком водопроводной трубы. Они хоть и разного диаметра но с герметиком нормально получилось. Термостат изначально оставил с родной термовставкой.

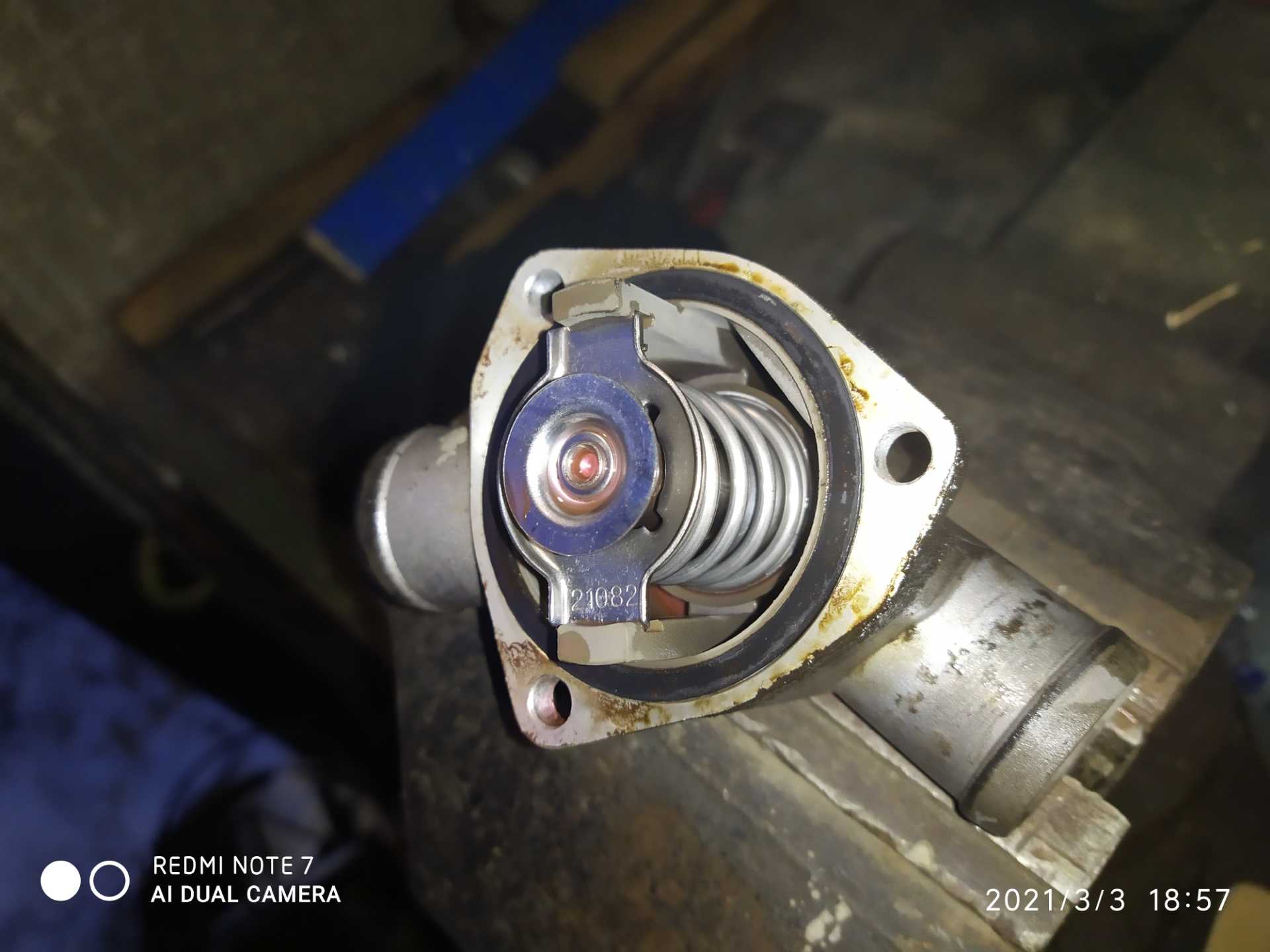

Ставил в Июне, ожидалась жара. Потому и не рискнул ставить вставку Вахлер. Шпильки выкрутились легко. И так же легко вкрутились шпильки от постели распредвала классики. Двигатель 8-ми клапанный, датчик температуры менять не пришлось.
Выход электроподогрева врезал в выход термостата на печку. понадобился метр шланга на 16.
За одно попробовал слить ОЖ компрессором. Для замены термостата этого оказалось достаточно.
Термостат к головке прикрутил без прокладки, просто на герметик. Очень понравился серый Абровский герметик.
Что мы имеем в итоге? Ускоренного прогрева нет. ЧТо с калиновским что с грантовским термосом — одинаково. Воздушные пробки? Да с грантотермосом их не стало. Но с калиновским термосом температура двигателя держится стабильнее. На грантотермосе что с родной вставкой, что с Вахлеровской — температура гуляет вверх вниз. Ну не было у меня никогда такого при исправно работающем калинотермосе. На нём стабильно держалось 90 грабусов и в жару и в холод. Надеюсь что ресурс германской вставки будет выше нежели калиновских термостатов. Стоит ли переходить на грантотермос? Термос Бехр — 700 р., вставка Вахлер от 450 р., шланги трубы… Термостат Калина — 500 р. если только крышку брать. Только она и нужна. Вот и задумаешься о том стоит ли заниматься такими доработками. Супер эффекта нет и не будет. Если калиновский термостат работает исправно — переходить на грантовский не имеет смысла. Я не жалею что перешёл, но выводы сделал.
Добавление от 14.10.15.Поездил с новым термоэлементом. Температуру контролировал через Блютуз адаптер + телефон. Держится стабильно 92-89 градусов в движении, при долгом стоянии в пробках нагревается до 100 потом вентилятором сбивает до 95. На улице +8 было. Печка жарит отлично. Воздушных пробок нет. Но стал моросить датчик показчика температуры : стрелка на приборке прыгает туда-сюда от 90 до 110. С термостатом это не связано, или датчик, или масса.Дополнение от 9.01.16 г. В морозы -30 что по городу что потрассе грантотермос с вставкой Вахлер показал себя с лучшей стороны. На трассе радиатор картонкой всё же пришлось закрывать, но температура держится стабильно в районе 90 градусов. По поводу быстрого прогрева ДВС скажу что прям заметно более быстрого прогрева чем на калинотермосе нет. И самое главное не смотря на морозы и течь патрубков отопителя никакого воздуха в СОД нет!
Доработка системы охлаждения ваз 2110
Зачем дорабатывать систему охлаждения двигателя Ваз 2110 и делать ее похожей на СОД Лада Калина? В этой статье мы постараемся найти ответ на этот вопрос. Рассмотрим СОД Калины подробнее. Под капотом у нее находится расширительный бачок, откуда по шлангам жидкость уходит на большой круг. Получается, что она не нагревается до отметки 85 градусов по Цельсию.
На радиаторе отопителя мы не наблюдаем пароотводящего шланга, а на основном радиаторе пароотвод начинается после открытия большого круга. В чем же заключается превосходство этой системы по сравнению с охлаждением «десятки»? Во-первых, силовой агрегат нагревается значительно быстрее, а значит и салон прогревается. Во-вторых, давление в новой системе значительно меньше, чем в стандартной системе Ваз 2110, это значит, что расширительный бачок больше взрываться и повреждаться не будет. Нет необходимости часто заливать охлаждающую жидкость.
У системы охлаждения двигателя Калины есть всего лишь один минус, по сравнению с системой Ваз «десятой» модели. Недостаток заключается в частом включении вентилятора без внешнего обдува радиатора. Что потребуется для того, чтобы сделать доработку охлаждающей системы? Для начала нам нужно узнать, какой именно отопитель установлен на машине. А еще нужно вовремя «переобувать» резину, чтобы потом не возникло непредвиденных осложнений. Печка может быть старого или нового образца. Отопитель нового образца имеет большую производительность, в нем есть так называемые «завихрители», а еще размер выхода теплообменников меньше, чем размер их входа. Систему охлаждения двигателя Калины можно установить как на старую, так и на новую печку «десятки». Правда на старом отопителе, в случае установки, придется задросселировать выход, то есть уменьшить ее на 6 мм.
Отопитель, работающий на новой системе, будет отлично функционировать, но только на больших оборотах, то есть во время движения. Если же стоять на месте с заведенным мотором, из воздуховода будет дуть только теплый воздух. В этом случае нужно пару раз нажать на педаль газа и из печки снова пойдет горячий воздух. Оказывается, радиатор системы охлаждения создает своеобразное сопротивление, которое может преодолеть на холостом ходу только стандартная система охлаждения двигателя «десятки».
Как правило, подогрев дроссельного узла в конце концов будет завоздушивать, а через некоторое время печка и вовсе перестанет работать. Какие плюсы от уменьшения размера выхода из печки старого образца? Этим мы затормаживаем движение охлаждающей жидкости в отопителе, соответственно, увеличивается давление в дроссельном узле. Уменьшить диаметр выхода печки можно разными способами, к примеру, слева прикрываем дросселем, а справа — шаровым краном.

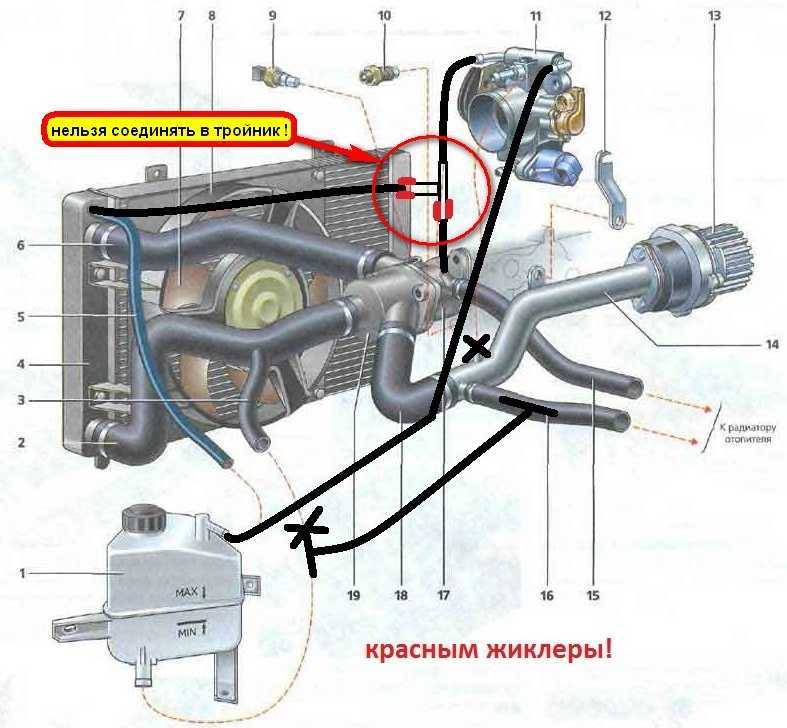

В процессе доработки нам потребуются такие материалы, как: Калиновский термостат, два Г-образных патрубка, специальный тройник, заглушка для пароотвода отопителя, заглушка для бачка, хомуты. Все необходимое мы приготовили, пора приступать к доработке системы охлаждения двигателя. В первую очередь меняем пятидырочный термостат от Калины. Бачок переносим на большой круг. Заглушаем пароотвод отопителя, из-за нее затормаживает весь поток, далее закупориваем пароотвод бачка.
Другой вариант доработки — использование шестидырочного термостата. В этом случае полностью скопировать систему Калины не получится, но попробовать можно. Заглушаем шестое отверстие термостата, на выход бачка присоединяем нижний патрубок радиатора, закупориваем пароотвод печки, подбираем оптимальную ширину канала байпаса, выполняем это методом заужения. После окончания доработки систему охлаждения двигателя нужно продуть, то есть удалить оттуда лишний воздух. Далее вытаскиваем патрубок с дроссельного узла, который уходит в обратку. Заливаем в бачок охлаждающую жидкость.
Наблюдаем за штуцерами патрубку дроссельного узла, оттуда должна побежать ОЖ. Если жидкость не поступает, то заводим двигатель и закрываем шланг пальцем. После того, как с патрубка начала течь ОЖ, закольцовываем его, прогреваем машину до рабочей температуры и проверяем работу отопителя на холостом ходу. Если дует горячий воздух, то значит работа выполнена правильно, если же воздух еле теплый, то придется заново вытащить патрубок с дроссельного узла и повторить всю последующую процедуру. В конце проверяем уровень жидкости, при необходимости доливаем ее до нормального уровня.
Подводя итог, отметим, что это далеко не новый метод доработки системы охлаждения двигателя, она зарекомендовала себя с лучшей стороны, вне зависимости от образца отопителя. Так что смысл заниматься этим есть, тем более в последнее время зимы начали быть суровыми и без печки ездить некомфортно.
Замена термостата на калине
Добро пожаловать! Термостат – благодаря нему, когда охлаждающая жидкость нагревается до рабочей температуры, она выходит на большой круг и тем самым двигатель намного лучше прогревается, вы наверное уже замечали что когда двигатель прогрет, охлаждающей жидкости в расширительном бачке становится гораздо меньше чем в том случае, когда двигатель ещё не прогрет и холодный (Это и говорит о том что термостат работает и жидкость циркулирует нормально и выходит на большой круг, когда это требуется) но термостат как и любой другой элемент в двигателе, время от времени приходит в негодность и если он будет сломан, то либо двигатель вообще кой как будет греться, либо же перегреваться и охлаждаться лишь одним вентилятором, в любом случае термостат для двигателя это необходимая вещь и при выходе его из строя, рекомендуем как можно быстрее его поменять на новый.
Примечание! Для замены термостата на новый, из инструментов понадобятся: Маленький шестигранный ключ размером «на 5», а так же небольшая отвертка с крестообразным лезвием!

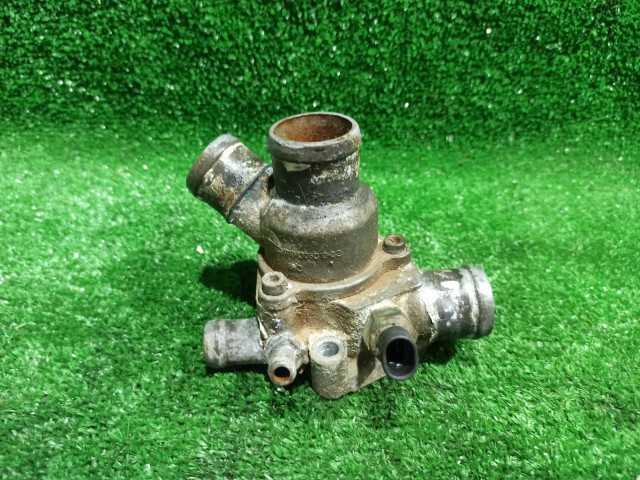

Где находится термостат? Если говорить об термостате который идёт в сборе, то его местонахождение на фотографии ниже показано красной стрелкой, к нему ещё подсоединяются шланги, пара из шлангов тоже указаны как вы видите стрелками, кроме этого чтобы вам легче было искать данный агрегат в двигателе автомобиля, мы зелёной стрелкой ещё указали месторасположение корпуса воздушного фильтра и поэтому когда найдёте корпус, то сразу и термостат увидите.
Примечание! Что касаемо самого термостата, замена которого и объясняется в этой статье, то он находится в корпусе (Корпус на фото выше красной стрелкой указан), поэтому корпус придётся снять и вынуть из него сам термостат, который кстати для наглядности, на фотографии ниже показан (Его человек в руке держит)!
Когда нужно менять термостат? В термостате присутствует клапан, который и должен открываться в нужный момент (Примерно при 85-90 жидкость на большой круг должна будет выходить), он может и сломаться, но сломаться он может в совершенно разных положениях (В открытом положении он может сломаться, а так же в закрытом, в большинстве случае он в закрытом положении выходит из строя, в связи с чем машина перегреваться начинает, потому что жидкость не может выйти на большой круг), проверить же работает термостат или же нет очень легко, когда машина нагреется, потрогайте нижний патрубок радиатора (Указан стрелкой на схеме ниже), если термостат вышел из строя, то при рабочей температуре двигателя этот патрубок должен быть холодный (То есть жидкость не пускается на большой круг), если ваш автомобиль наоборот слишком долго греется и не перегревается вообще, то в этом случае, шланг должен быть постоянно теплый и в нём должна будет ощущаться циркуляция охлаждающей жидкости на холодном двигателе (А такого быть не должно), на снятом термостате его проверить будет ещё легче, как это сделать, вы узнаете по мере прочтения данной инструкции по ремонту.
Примечание! Машина не только может перегреваться из-за вышедшего из строя термостата, это так же может произойти из-за неправильного заливания охлаждающей жидкости, в связи этим, образуются воздушные пробки из-за которых двигатель сильно греться будет, о том как удалить воздушные пробки из системы охлаждения, читайте в статье: «Воздушные пробки на ВАЗ 2110», не смотрите на заголовок и что статья написана про автомобили именно десятого семейства, на самом деле все двигателя у машин АвтоВАЗа очень схожи между собой (Кроме 16 клапанных движков, на них головка блока цилиндров существенно подверглась замене) и поэтому что на десятке, что на калине, воздушная пробка убирается одинаково!
Конструкция системы охлаждения ЛАДА Калина
Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата
Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина
Система охлаждения состоит из двух так называемых кругов циркуляции:
- Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
- Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

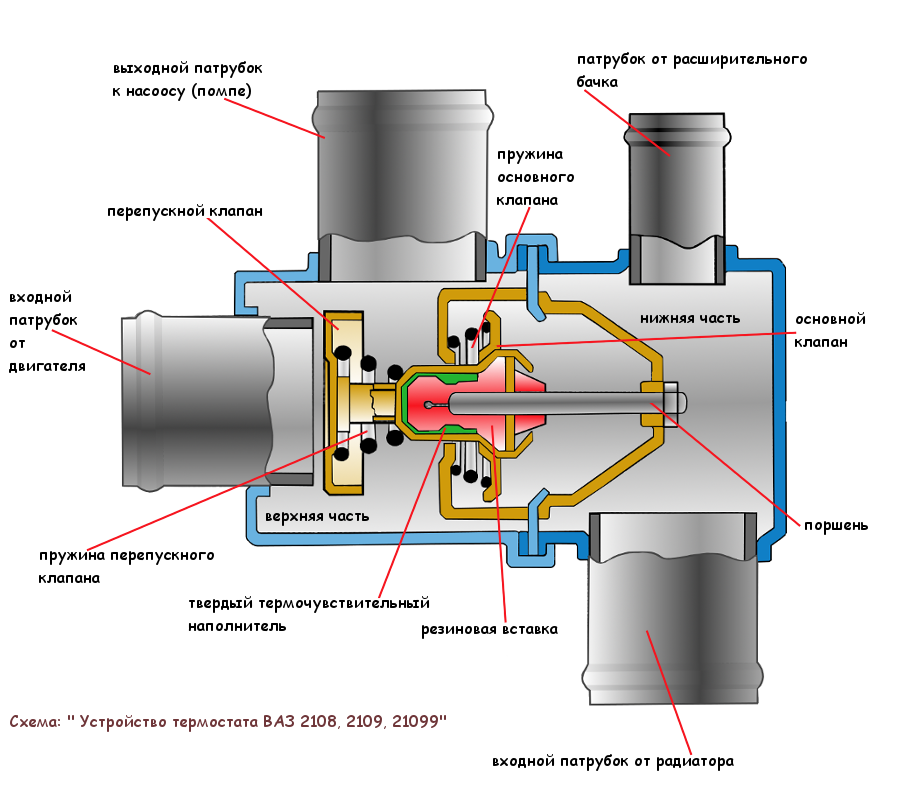

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина
Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина
Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с
перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
Как заменить термостат на ВАЗ 1117-ВАЗ 1119?
Снятие: 1) Сперва охлаждающую жидкость слить из радиатора будет нужно, но только есть одна небольшая загвоздка, если вы не помните марку жидкости которая залита в двигатель вашего автомобиля, или если вы просто хотите поменять жидкость на новую, то сливать её не только из радиатора придётся, но и из блока цилиндров (Более подробно о том как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на автомобиле»), если вы помните марку и жидкость сливать полностью не намерены, то в этом случае её только из радиатора слейте полностью и всё, частично слив жидкость, не затрагивая при этом сливную пробку на блоке цилиндров, термостат тоже поменять удастся.
2) Когда жидкость из радиатора сольётся, закрутите пробку на своё место и переходите к отсоединению двух патрубков, которые к крышке термостата крепятся (Они на хомутах крепятся, винты крепления хомутов для наглядности указаны красными стрелками), затем шестигранным ключом «на 5», открутите три шестигранных болта крепления крышки термостата и после чего её снимите (см. маленькое фото).
Примечание! Когда крышка отсоединятся от корпуса будет, между ней и корпусом вы найдёте резиновое уплотнительное кольцо, так вот его не потеряйте и проверьте состояние, если оно будет деформировано, изорвано или как то ещё повреждено, то в таком случае смените данное кольцо на новое!
3) И в завершение, выньте термостат из крышки, для этого нажмите на фиксирующую платину термостата с двух сторон (Места где нажать нужно, указаны стрелками, лучше всего для этой операции, тонкие плоскогубцы использовать) и тем самым её утопите, после чего поверните термостат в любую сторону и тем самым он выведется из зацепления с пазами и его можно будет очень легко, вынуть из крышки и заменить на новый.
Установка: Перед установкой, если захотите проверить работоспособность новой детали (Бывает бракованные термостаты попадаются и чтобы после установки не снимать его повторно и не бежать в автомагазин, рекомендуем сразу проверить термостат на исправность) поставьте холодную воду на плиту (Желательно поставить в глубокой но по размеру маленькой кастрюльки, чтобы туда термостат поместился и вода быстро нагрелась) и положите в неё специальный градусник, чтобы понять можно было какая температура у воды или можно мульти-метр использовать (Некоторые мульти-метры имеют функцию проверки температуры воды), дождитесь пока температура воды станет 78-80 °C, как только температура дошла до этой отметки, опустите в неё термостат и ждите пока шток у термостата (Указан стрелкой) не начнёт выдвигаться (В нормально работающем термостате, шток должен будет выдвигаться при температуре 87±2 °С, если он при этой температуре не выходит, то термостат подлежит своей замене).
Примечание! Пока вода будет нагреваться, рекомендуем её помешивать, тем самым она быстрее разогреется, после всех проделанных операций, установите новый термостат в крышку а крышку на своё место, всё делается в обратном порядке снятию и только охлаждающую жидкость в систему залить не забудьте, а когда машина будет заведена, прогрейте её до рабочей температуры, тем самым удалив все оставшиеся воздушные пробки в системе охлаждения и проверив работу нового термостата и кстати, пока автомобиль прогреваться будет, проверьте все ли шланги плотно подсоединены и не откуда не льётся ли охлаждающая жидкость!
Дополнительный видео-ролик: Просмотрите небольшой видео-ролик чуть ниже, в котором кратко объясняется как можно произвести замену термостата на таком автомобиле как Лада Калина.
