Устройство и принцип работы электромагнитного клапана для газа

Как взвести газовый клапан

Электромагнитные клапаны-отсекатели отопительных котлов и их типы

Система автономного отопления должна быть надежной, безопасной и «самостоятельной». Для обеспечения автоматического контроля безопасной эксплуатации необходимо установить защитный элемент — электромагнитный клапан-отсекатель.

Электромагнитный клапан-отсекатель – это запорная арматура, участвующая в обеспечении безопасной и автоматической эксплуатации отопительного оборудования. Назначение клапана в том, чтобы перекрыть подачу топлива при возникновении опасной ситуации.

Аварийная ситуация в работе автономной системы отопления может произойти от различных факторов: падение давления газа или теплоносителя, снижение интенсивности тяги, утечка дымового или горючего газа. Каждая из этих ситуаций является опасной и продолжение работы котла недопустимо, поэтому автоматическая система защиты посылает электромагнитный сигнал на клапан-отсекатель. После этого подача топлива в котел прекращается.

Типы электромагнитных клапанов отсекателей

Электромагнитные клапаны-отсекатели могут иметь различные конструкционные особенности.

Электромагнитный клапан прямого действия – это механизм, закрывающийся под воздействием электромагнитного привода. Отсечение среды происходит с обеих сторон трубопровода. Они могут быть нормально-закрытого типа – это значит, что клапан работает под постоянным воздействием электромагнитных сил, если они пропадают, то клапан закрывается.

Нормально-открытый клапан находится в открытом состоянии без электрического напряжения. Закрытие происходит от электромагнитного импульса.

О принципе работы и особенностях пеллетных горелок PB читайте в статье.

Также читайте об электромагнитных клапанах-отсекателях.

Клапаны могут применяться в системах газового и жидкотопливоного отопления.

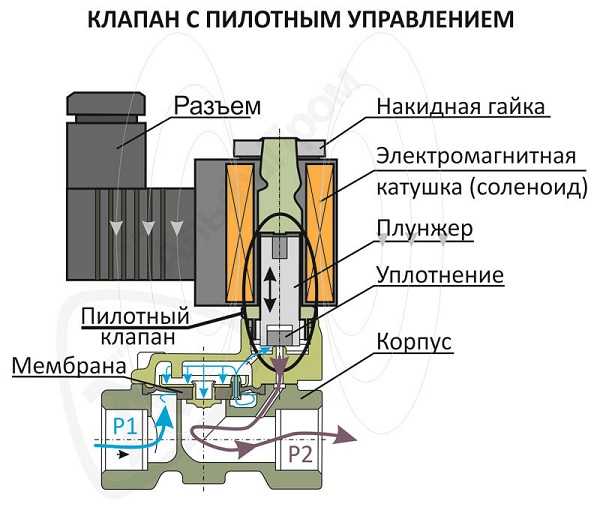

Электромагнитные пилотные клапаны-отсекатели закрываются под воздействием дополнительного механизма (пилота). Он работает за счет перепада давления до и после себя. При достижении установленного значения происходит срабатывание механизма и клапан закрывается.

Пилотный клапан может работать от электромагнитного импульса, как клапан прямого действия. Такие клапаны могут быть нормально-закрытыми и нормально-открытыми и применяются в системах газового отопления.

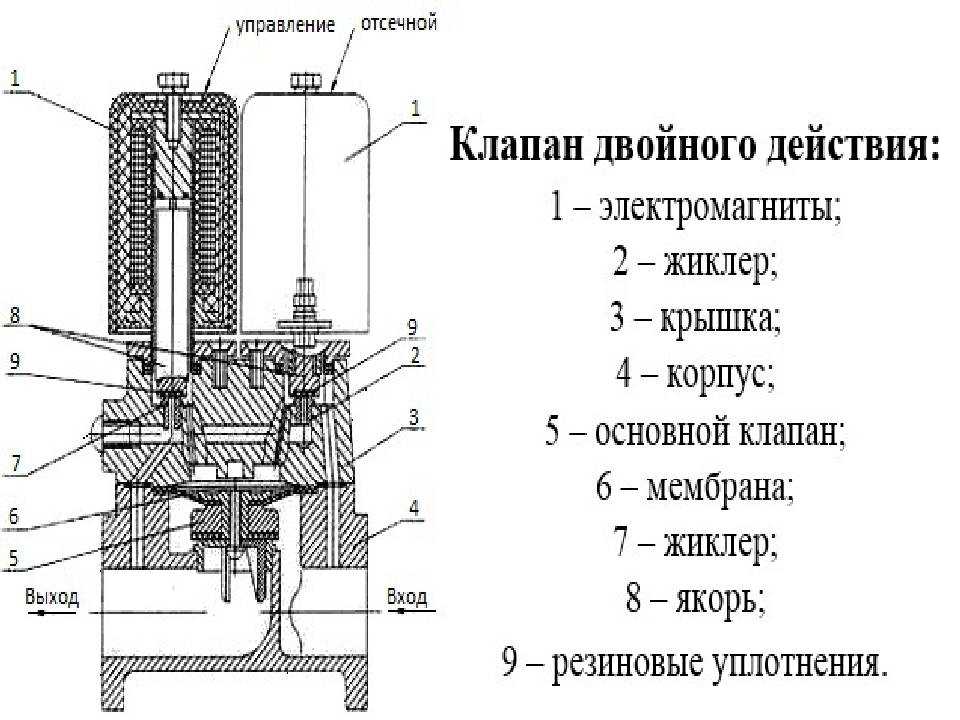

Двухпроходные электромагнитные клапаны представляют собой два нормально-закрытых клапана различного условного прохода. Применяются для вязких жидкостей и способны производить дозированную подачу топлива.

Электромагнитный клапан с поворотной заслонкой используется для дистанционного перекрытия подачи жидкого топлива.

Донные скоростные электромагнитные клапаны предназначены для защиты от утечки углеводородных газов. Они устанавливаются на емкостях для хранения газа, а их принцип действия основан на перепаде давления между входным и выходным патрубком.

Электромагнитные клапаны осуществляют возможность обеспечения дистанционного управления работой отопительного оборудования, а также автоматической безопасной эксплуатации.

Основные характеристики клапанов-отсекателей:

  • Вид транспортируемой среды и ее расход.
  • Условный проход.
  • Давление среды.
  • Температура среды.
  • Тип соединения.

Преимущества клапанов-отсекателей:

  • Осуществление дистанционного управления отопительным оборудованием.
  • Осуществление автоматической локализации аварийной ситуации.

Недостатки клапанов-отсекателей:

  • Для обеспечения бесперебойной работы необходима установка дополнительного источника питания.
  • Установка клапана на газопровод возможна только с участием квалифицированного специалиста.

О причинах неисправностей бытовых котлов отопления читайте здесь.

Также читайте о профилактике и ремонте горелок на дизельном топливе.

Электромагнитные отсекающие клапаны обеспечивают безопасную и автоматическую работу отопительного оборудования. Их применение дает возможность оставлять без присмотра отопительные котлы и осуществлять дистанционное управление.

Монтирование контролирующих приборов в котельной

Котельная являет собой техническое помещение, где на специальном оборудовании производят нагрев теплоносителя и его передачу потребителям по сети труб.

В настоящее время котельные переходят на газообразное топливо, но еще используются жидкие и твердые теплоносители, в результате нагрева которых выделяются газы. В связи с использованием в работе горючих веществ пространство котельных оборудуется соответствующим образом для своевременного предупреждения аварийных ситуаций вследствие утечки газа и оперативного устранения последствий таких аварий.

Основными компонентами, утечка которых наблюдается во время действия теплового оборудования котельных, являются угарный газ и метан. Угарный газ является очень токсичным веществом, значительное превышение его концентрации в рабочем пространстве может привести к отравлению человека и его смерти. Метан обладает высокой взрывоопасностью. Превышение его концентрации в воздухе при малейшем резком нарушении воздушной среды ведет к разрушительным последствиям.

Правила установки датчиков загазованности в котельной регламентированы руководящими инструкциями по контролю над содержанием метана и окисью углерода рабочем пространстве котельных.

В целях контроля концентрации газов в котельных должны устанавливаться измерительные контрольные приборы. Датчики загазованности в котельной размещаются из расчета одна единица на 200 кв.м. рабочей площади. Если площадь рабочего зала меньше данного значения, в нем должен располагаться как минимум один прибор.

Датчик загазованности метана устанавливается на расстоянии не менее 1 м от прибора газа и 10 см от потолка. Количество средств измерения также зависит от числа возможных мест скопления газа. Датчик загазованности СО (угарным газом) должен быть расположен на высоте 150-180 см относительно пола в зоне доступа персонала и при входе в зал котельной.

Допускается применение одного прибора, измеряющего концентрации обоих газов, или двух моногазовых устройств для раздельного контроля над каждым компонентом.

В автоматизированных котельных сигнал с измерительного средства должен выводиться на пульт управления в диспетчерском пункте.

Расстояние от устройства контроля концентраций газов до места притока воздуха должно быть не меньше 2 м. Устройства должны быть защищены от попадания на них влаги и пыли.

Монтаж датчика загазованности предполагает наличие отсечного клапана, который размещается на входе газопровода в помещение котельной. Датчик загазованности в котельную и отсечной клапан представляют собой систему – высокочувствительный сенсор, встроенный в устройство, улавливает изменения концентрации вещества в воздухе, а посредством клапана перекрывается газовая магистраль. Автоматическая сработка клапана происходит в случае получения аварийного сигнала от средства измерения при утечке газа и в случае повышения давления в газовой магистрали либо снижении напряжения в сети при нарушении работы оборудования.

Автоматика безопасности газовых котлов – принцип работы отдельных элементов

Как известно, газовые отопительные приборы относятся к оборудованию, способному создать аварийную ситуацию, сопряженную со смертельным риском. Случайное затухание пламени или утечка газа могут привести к взрыву или удушью, а перегрев котла – в лучшем случае, к его поломке. Исправная автоматика безопасности газовых котлов сумеет предотвратить риски еще на начальной стадии. Кроме того, она содействует более экономному расходованию топливного ресурса и повышает уровень комфорта при эксплуатации отопительной системы в целом. Стоимость узла автоматики зависит от количества и сложности включенных в схему опций. Некоторые из них являются обязательными, а потому должны присутствовать в каждом газовом котле без исключения.

Критерии выбора

Сигнализаторы загазованности выбирают в соответствии со следующими характеристиками:

Вид определяемого газа: природный газ (метан, СН4), сжиженный газ (пропан-бутан), угарный газ (оксид углерода).

Срок службы датчика. Как только он закончится, прибор нужно будет менять. Средний срок службы приборов – 10 – 15 лет. Соответственно, чем он больше, тем лучше.

Особенности тестирования. Во время эксплуатации придется периодически проводить эту процедуру. Лучше выбрать прибор, который тестируется нажатием кнопки.

Чувствительность, то есть порог срабатывания. Рекомендуемые показатели: 10% НКПР для газового топлива, 20 мг/м3 для угарного газа; по типу сенсора — чувствительного к газу датчика: работа сенсоров для одного и того же газа может быть реализована на разных физико — химических принципах.

Срок эксплуатации сенсоров. Он меньше, чем в целом у прибора. Поэтому потребуется замена этого элемента, чтобы эксплуатировать датчик еще какое-то время. При покупке прибора поинтересуйтесь стоимостью новых сенсоров конкретного производителя. Периодичность замены сенсоров – от 3 до 5 лет.

Дополнительные функции. Например, есть приборы с GSM-модулем для мгновенного оповещения об утечке газа с помощью SMS и push-уведомлений прямо на смартфон или приборы с самодиагностикой и индикацией неисправностей, а также приборы с контактами для включения вытяжного вентилятора или дополнительного извещателя.

Общих рекомендаций о качестве и ценовой категории бытовых сигнализаторов нет. Выбирая дорогую модель, владелец помещения получает более надежный, чувствительный и долговечный прибор. Но некоторые более дешевые варианты также достойны внимания и будут служить весь гарантированный производителем срок.

Важно также учесть, что модели с высокой стоимостью могут обладать дополнительными функциями:

точное определение критической концентрации газа в воздухе;

оперативное оповещение экстренных служб об утечке газа;

оповещение хозяина квартиры посредством сотовой связи.

Датчики низкой ценовой категории не всегда справляются со своей задачей. Часто реагирование происходит только при серьезной и уже опасной утечке газа. Иногда приборы реагируют на повышение окружающей температуры воздуха, образующееся во время приготовления пищи.

Особенности выбора запорного клапана

К сигнализатору можно подключить 2 типа клапанов:

Нормально закрытые

Перекрывают газ при срабатывании датчика и при отключении электричества. Перед началом работы на клапан и сигнализатор подается энергия. В открытом положении он удерживается электромагнитной катушкой. В случае отключения электроэнергии напряжение на катушке пропадает и клапан закрывается. После повторной подачи напряжения клапан нужно снова взвести вручную.

Нормально открытые

Срабатывают, только реагируя на сигнал датчика. Перед началом эксплуатации подают энергию на датчик и взводят клапан. В исходном положении катушка обесточена и клапан удерживается открытым механической защелкой. На отключение энергии он не реагирует, и подача газа не прекращается. Закрывается клапан только после получения сигнала о загазованности.

По возврату в рабочее состояние клапана делятся на ручные и автоматические. В частных домах достаточно устанавливать менее дорогие виды с ручным взводом.

Запорный клапан выбирают по следующим параметрам:

  • вид газа: природный газ (метан, СН4), сжиженный газ (пропан-бутан), угарный газ (оксид углерода, СО), сухие неагрессивные газы;
  • нормальное положение клапана;
  • диаметр газовой трубы в месте присоединения клапана: 1/2′′ (Ду 15), 3/4′′ (Ду 20), 1′′ (Ду 25), 11/4′′ (Ду 32);
  • напряжение электросети: 220 — 230 Вольт.

Тип клапана, нормально открытый или закрытый, выбирают из следующих соображений:

  1. Для газового котла или водогрейной колонки, которые прекращают работу в случае отсутствия напряжения в электросети и автоматически возобновляют работу после подачи напряжения, на газопроводе устанавливают нормально открытый клапан.
  2. На газопроводе для газовой плиты, а также котла или колонки, работа которых не зависит от наличия напряжения в электросети, монтируют нормально закрытый клапан. Он будет перекрывать газ на время отсутствия электроэнергии в доме. Это необходимо, так как при отключении электроэнергии сигнализатор загазованности работать не будет, и дом, квартира останутся без его защиты. Чтобы не испытывать дискомфорт от отсутствия в доме и света и газа, рекомендуется сигнализатор загазованности подключать к электросети через ИБП — источник бесперебойного питания.

Какой купить клапан на газовый котел?

  • Газовый клапан SIT Nova 820 MV (Италия) используется на котлах серии Универсал АОГВ/АКГВ мощностью 29 кВт, а также газовых котлах КОВ-СГ 43 кВт и 50 кВт этой же серии.
  • Газовый клапан Honeywell V 5474-G1088B (Германия) использовался на котлах серии Комфорт АОГВ/АКГВ мощностью 11,6 кВт. 17,4 кВт и 23,2 кВт с 1999 года по 2010 год.
  • Газовый клапан MERTIK MAXITROL GV30-C4ADE2KO-0003/0001 (Германия) используется на котлах серии Комфорт АОГВ/АКГВ мощностью 11,6 кВт, 17,4 кВт, 23,2 кВт и 29 кВт с 2010 года по нынешнее время.
  • Газовый клапан Honeywell VS8620C 1011 B (Германия) использовался на котлах серии Комфорт АОГВ/АКГВ мощностью 29 кВт до 2010 года и используется на газовых котлах КОВ-СГ 43 кВт, 50 кВт, 68 кВт этой же серии.

Работоспособность газовых клапанов проверяется на специально оборудованном стенде по ГОСТ. После прохождения испытаний блок пронимается и маркируется службой ОТК завода ОАО «ЖМЗ». В дальнейшем газовый клапан устанавливается на котёл или поступает в продажу как запасная часть.

Продукция

  • Поиск продукции
  • Новая продукция
  • Регулирующая арматура для радиаторов
    • Ручные клапаны
    • Термостатические клапаны
    • Клапаны с увеличенным проходом
    • Клапаны с предварительной регулировкой
    • Динамические термостатические клапаны
    • Отсечные клапаны
    • Термостатические головки
    • Беспроводная система — Klimadomotic
    • Kомплекты для отопительных приборов
    • Kлапаны хромированные с глянцевым покрытием
    • Клапаны нижнего подключения для двухтрубных систем
    • Клапаны нижнего подключения для однотрубных систем
    • Зонды
    • Клапаны для стальных панельных радиаторов
    • Аксессуары для радиаторов
    • Комплектующие для радиаторных клапанов
  • Коллекторы и коллекторные сборки
    • Распределительные коллекторы для отопления
    • Модульные коллекторы для отопления
    • Коллекторные узлы для отопления
    • Электротермические головки и термостатические головки с выносными датчиками темпратуры
    • Шкафы и кронштейны для коллекторов
    • Конечные элементы и аксессуары для коллекторов
    • Коллекторы для водоснабжения
    • Сборные и модульные коллекторы для водоснабжения
    • Шкафы и кронштейны для коллекторов
    • Запасные части коллекторов
  • Шаровые краны
    • Шаровые краны для отопления и водоснабжения
    • Краны для водоснабжения
    • Шаровые краны для газа
    • Краны шаровые с фланцевым соединением
    • Краны с пресс-соединением
    • Дренажные краны
    • Краны хозяйственные
    • Аксессуары и запасные части
  • Трубы и фитинги
    • Mеталлополимерные и полимерные трубы
    • Фитинги резьбовые компрессионные для многослойных и полимерных труб
    • Пресс-фитинги для многослойных и полимерных труб
    • Aдаптеры для полимерных и медных труб – фитинги для адаптеров
    • Фитинги для металлической трубы
    • Cгоны, ниппели, переходники
    • Система GX
    • Cистема Giacoqest
    • Комплектующие и инструменты
  • Арматура гидравлической балансировки
    • Балансировочные клапаны
    • Редукторы давления и смесительные клапаны для водоснабжения
  • Оборудование для котельных и тепловых пунктов
    • Фильтры и обратные клапаны
    • Воздухоотводные клапаны
    • Арматура котельных и тепловых пунктов
    • Задвижки
    • Затворы поворотные
    • Арматура для твердотопливных котлов
    • Группы быстрого монтажа для котельных
    • Комплектующие для групп быстрого монтажа
    • Смесительные и зональные клапаны
    • Арматура для дизельного топлива
    • Оборудование для солнечных систем
    • Узлы ГВС
    • Комплектующие для солнечных систем
  • Системы панельного отопления, охлаждения, автоматика терморегулирования
    • Компоненты системы напольного отопления
    • Система напольного отопления без бетонной стяжки
    • Терморегулирующая автоматика — Klimadomotic
    • Терморегулирующая автоматика прямого действия
    • Терморегулирующая автоматика — KLIMAbus
    • Беспроводная автоматика Klimadomotic
    • Осушители воздуха
    • Универсальные котельные блоки
  • Системы учета тепловой энергии и воды
    • Hепрямое измерение (распределители затрат)
    • Приборы прямого учета тепла и воды
    • Модули для удаленнной диспетчеризации M-BUS
    • Модули для беспроводной диспетчеризации
    • Коллекторные узлы для поквартирного учета
    • Узлы ввода
    • Малые тепловые пункты
    • Блоки в сборе для индивидуального учета
    • Комплектующие систем учета (шкафы, шаблоны, теплоизоляция)
  • Скачать

Назначение газового клапана

Применяются электромагнитные автоматические газовые клапана очень широко, как в быту, так и в промышленных целях. Такой механизм марки “Lovato” серии ВН чаще всего используют в быту для контроля подачи газа на бытовые приборы, такие как газовый котел, колонка. Так же их устанавливают на вводе газопровода для отсекания подачи топлива при необходимости.

Магнитный узел “Lovato” серии ВН работает как обычный кран, который позволяет перекрыть ход газа нажатием кнопки. Такие автоматические регулирующие устройства делают использование природного газа гораздо безопаснее.

В случае утечки, электромагнитный клапан может быстро, а, главное, в автоматическом режиме, перекрыть трубопровод и не допустить наполнения помещения токсичным, опасным для жизни веществом.

Газовый клапан автоматически перекрывает подачу газа на трубопроводе в аварийных ситуациях

Магнитный дроссель “Lovato” серии ВН используют не только для монтажа и безопасности бытовых газопровода. Их применяют для обустройства газовых баллонов, а так же в процессе установки автомобильного газо-балонного оборудования.

Стоит так же отметить, что внутри клапана находятся фильтра, которые позволяют очищать топливо от дополнительных примесей.

Устройство газового клапана

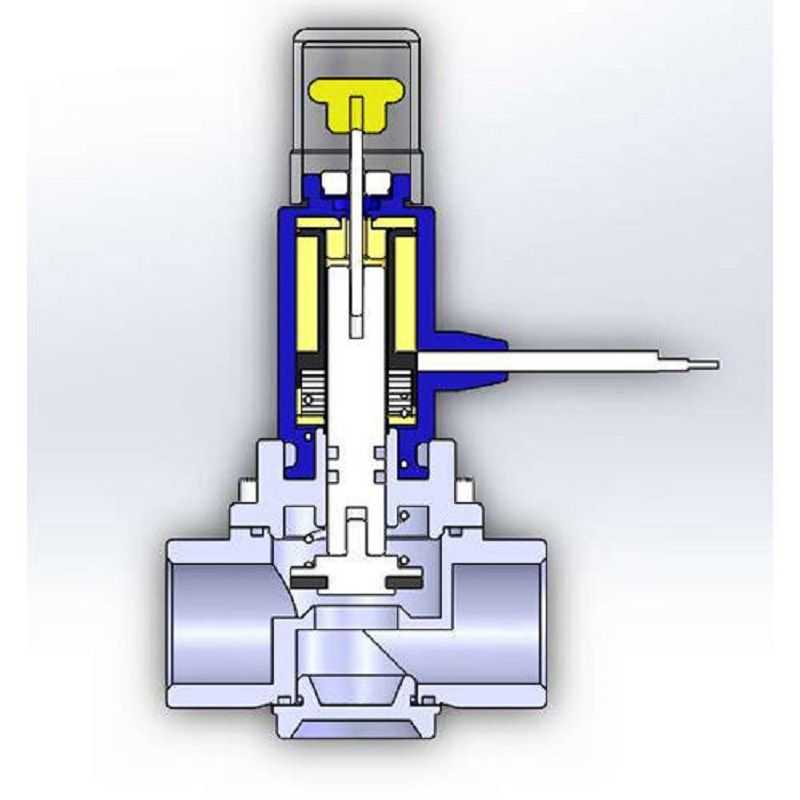

Электромагнитный газовый клапан “Lovato” серии ВН состоит из седла и затвора. По внешнему виду определяется вид затвора устройства. Он может напоминать поршень или тарелку. Затвор – это своего рода мембрана, функцией которой, как раз, и является открытие или закрытие хода газа. Затвор устанавливается на сердечник, подсоединенный к электромагниту и передающий электрические импульсы от одного устройства к другому.

Сам магнитный механизм находится снаружи клапана в верхней его части. Получая электрический импульс, он создает магнитное поле, которое и «дает команду» мембране перекрыть подачу газа.

Схема устройства электромагнитного газового клапана

Получив электрический импульс, магнитный механизм начинает втягивать катушку, создавая направление, по которому движется затвор. С другой стороны штока катушки находится пружина, функцией которой будет оттянуть мембрану в привычное положение после отключения тока.

Именно сила тока позволяет контролировать степень открытия клапана на газопроводе. Чем сильнее электрический импульс, тем выше сопротивление магнитного поля пружине.

Система автоматического контроля и защиты от загазованности и утечки газа в доме, квартире

Опасные свойства газового топлива:

  • способность газа образовывать с воздухом пожаро- взрывоопасные смеси;
  • удушающая способность газа.

Компоненты газового топлива не оказывают сильного токсикологического действия на организм человека, но при концентрациях, снижающих объемную долю кислорода во вдыхаемом воздухе менее 16%, вызывают удушье.

При горении газа происходят реакции, при которых образуются вредные вещества, а так же продукты неполного сгорания.

 Углерода оксид (угарный газ, СО) — образуется в результате неполного сгорания топлива.  Газовый котел или водогрейная колонка могут стать источником угарного газа при неисправности тракта подачи воздуха для горения и удаления дымовых газов (недостаточной тяги в дымоходе).

Угарный газ обладает остронаправленным механизмом действия на организм человека вплоть до смертельного исхода. К тому же, газ не имеет цвета, вкуса и запаха, что увеличивает риск отравления. Признаки отравления: головная боль и головокружение; отмечается шум в ушах, одышка, учащённое сердцебиение, мерцание перед глазами, покраснение лица, общая слабость, тошнота, иногда рвота; в тяжёлых случаях судороги, потеря сознания, кома. Концентрация в воздухе более 0,1 % приводит к смерти в течение одного часа. Опыты на молодых крысах показали, что концентрация CO в воздухе 0,02 % замедляет их рост и снижает активность по сравнению с контрольной группой.

Сигнализатор загазованности — датчик утечки газа, обязательно ли ставить

С 2016 года строительные правила (пункт 6.5.7 СП 60.13330.2016) требуют в помещениях новых жилых домов и квартир, в которых расположены газовые котлы, водогрейные колонки, кухонные плиты и другое газовое оборудование, устанавливать сигнализаторы загазованности по метану и оксиду углерода.

Для уже построенных зданий это требование можно рассматривать как весьма полезную рекомендацию.

Сигнализатор загазованности по метану служит датчиком утечки бытового природного газа из газового оборудования. Сигнализатор по оксиду углерода срабатывает в случае нарушений в работе системы дымоотвода и поступления дымовых газов в помещение.

Датчики загазованности должны срабатывать при достижении концентрации газа в помещении, равной 10% НКПРП природного газа и содержании в воздухе СО более 20 мг/м3.

Сигнализаторы загазованности должны управлять быстродействующим запорным (отсечным) клапаном, установленным на вводе газа в помещение и отключающим отсекающим подачу газа по сигналу датчика загазованности.

Сигнализатор должен быть оснащен встроенной системой для подачи светозвукового сигнала при срабатывании, и/или включать автономный блок  подачи сигнала — извещатель.

Установка сигнализаторов позволяет вовремя заметить утечку газа и нарушения в работе тракта дымоудаления котла, предотвратить пожар, взрыв, отравление людей в доме.

НКПРП и ВКПРП — это нижний (верхний) концентрационный предел распространения пламени — минимальная (максимальная) концентрация горючего вещества (газа, паров горючей жидкости) в однородной смеси с окислителем (воздух и др.) при котором возможно распространение пламени по смеси на любое расстояние от источника зажигания (открытое внешнее пламя, искровой разряд).

Если концентрация горючего вещества в смеси меньше нижнего предела распространения пламени, такая смесь гореть и взрываться не может, поскольку выделяющейся вблизи источника зажигания теплоты для подогрева смеси до температуры воспламенения недостаточно.

Если концентрация горючего вещества в смеси находится между нижним и верхним пределами распространения пламени, подожженная смесь воспламеняется и горит как вблизи источника зажигания, так и при удалении его. Такая смесь является взрывоопасной.

Если концентрация горючего вещества в смеси превышает верхний предел распространения пламени, то количества окислителя в смеси недостаточно для полного сгорания горючего вещества.

Область значений концентрации между НКПРП и ВКПРП в системе «горючий газ — окислитель», соответствующая способности смеси к воспламенению, образует область воспламенения.

Сигнализатор загазованности для сжиженного газа

В строительных правилах нет обязательных требований по установке сигнализаторов загазованности в помещениях при использовании сжиженного газа. Но сигнализаторы на сжиженный газ имеются в продаже и их установка несомненно снизит риски для вас и ваших близких.

Правила монтажа и эксплуатации прибора

Проходные отсечные клапаны устанавливается на прямолинейных участках трубопровода в местах, доступных для обслуживания. На предприятиях монтаж проводят сотрудники специализированных подразделений. Перед началом работ устройство проверяется на стенде, после чего устанавливается на подготовленное место. На трубопроводе, имеющим разветвление (отводы), могут быть смонтированы несколько клапанов. Работу арматуры проверяют от ключа и по аварийным сигналам. Обслуживание устройства осуществляется в составе трубопровода.

В домашних условиях монтаж и эксплуатацию прибора проводят по описанию или инструкции, имеющейся в комплекте. Установка отсечного клапана на газопровод возможна только специалистами соответствующей службы. В частном доме монтаж приборов на водопровод и систему отопления чаще всего проводят самостоятельно. Однако следует помнить, что монтаж, проведенный своими руками, не всегда обеспечивает правильное функционирование устройства.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

  • типу конструкции;
  • материалу, из которого изготовлена корпусная часть;
  • виду уплотнителя;
  • положению запора внутри, когда система находится в обесточенном состоянии;
  • способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

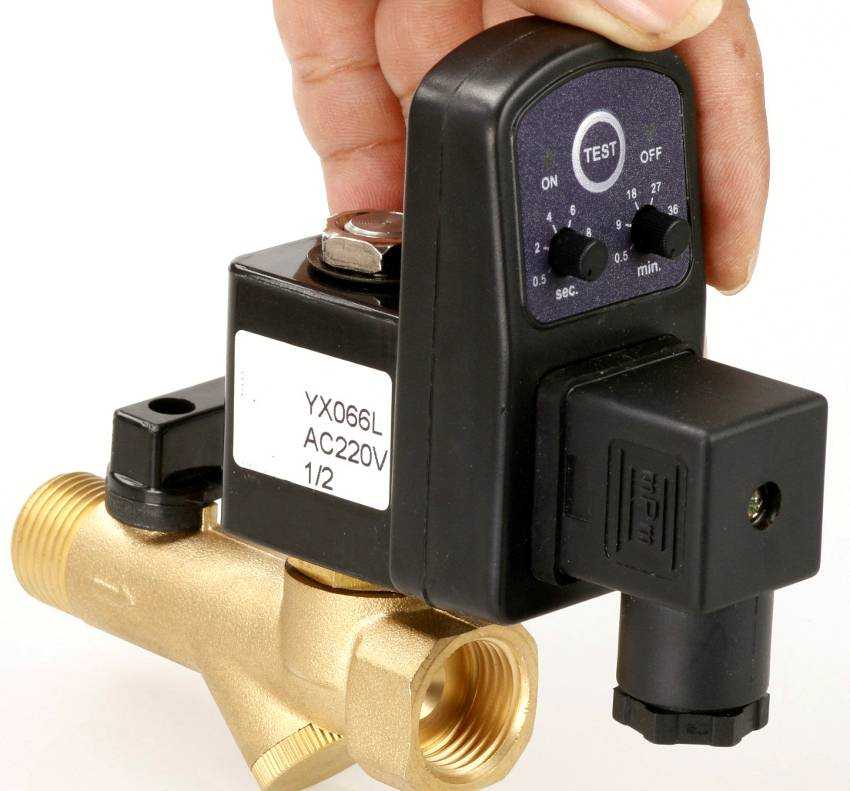

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

  • этилен-пропиленового эластомера;
  • фторэластомера;
  • бутадиен-нитрильного каучука.

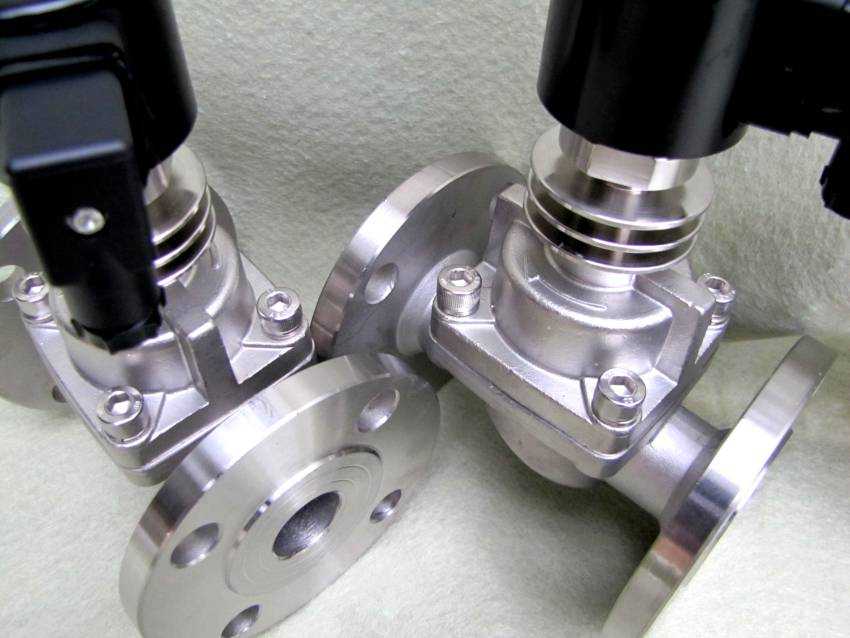

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

  • на одноходовые;
  • двухходовые;
  • трехходовые.

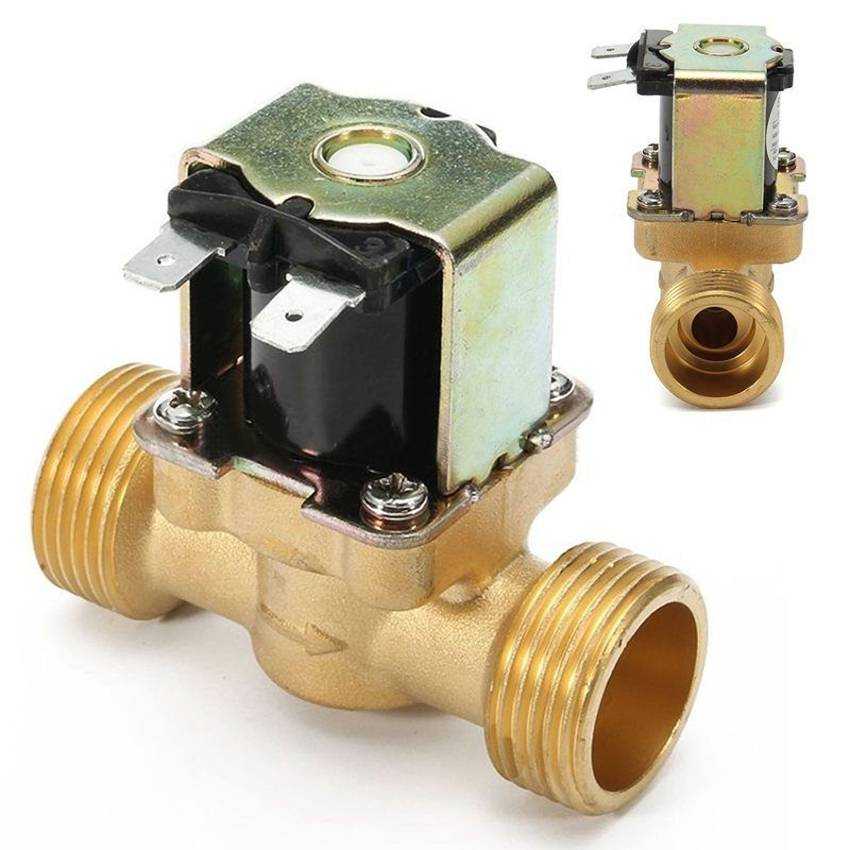

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

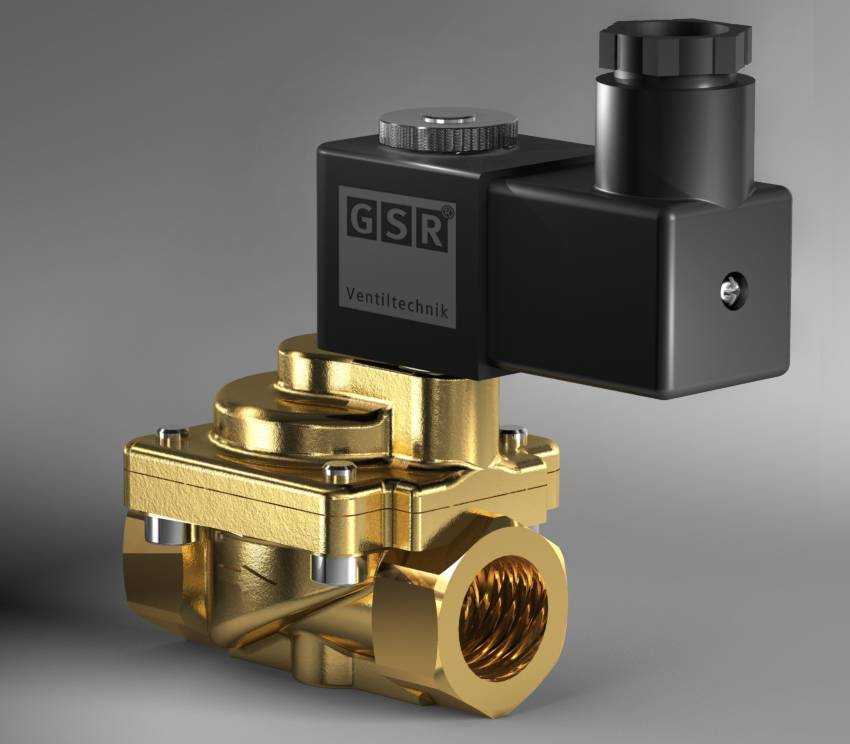

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Проверка работоспособности бытового газоанализатора

Каждый год необходимо проводить метрологическую проверку устройства. Своими руками данное мероприятие проводить не рекомендуется. Это может привести к поломке прибора.

Самостоятельно можно следить только за внешней чистотой газоуловителя. Обычно дается гарантия на прибор, которая составляет 2 года. Но в среднем прибор способен прослужить 8 лет.

Марки газоуловителей:

  • СТГ-1;
  • ЭКО;
  • БУГ;
  • СЗ-2;
  • СОУ-1.

Вышеперечисленные варианты относятся к отечественному производителю. На рынке можно встретить и импортные модели. Но при покупке отечественных приборов легче выполнять ремонт.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
