Лада 2112 1.5 16 ремонт гбц инструкция замены клапанов

Подготовка автомобиля к замене клапанов

Шаг 1: Задняя подъёмная платформа или капот автомобиля

Первым делом необходимо создать условия для удобной работы с двигателем. Вы можете выбрать один из двух способов: либо поднять заднюю часть автомобиля на подъёмной платформе, либо открыть капот и обеспечить хороший доступ к двигателю. Используйте тот вариант, который вам будет наиболее удобен.

Шаг 2: Отсоединение патрубка системы охлаждения

Для безопасной замены клапанов необходимо отсоединить патрубок системы охлаждения двигателя. В таком случае предварительно следует спустить антифриз или остудить мотор, чтобы избежать возможных ожогов.

Шаг 3: Снятие коллектора впускного коллектора

Далее нужно снять впускной коллектор. Этот элемент крепится к блоку цилиндров с помощью нескольких винтов или болтов. Перед этим обязательно отсоедините соответствующие провода и шланги

Также, обратите внимание на вакуумные шланги, которые тоже могут представлять преграду для снятия коллектора

Шаг 4: Демонтаж планок пружин клапанов

Приступайте к демонтажу планок пружин клапанов. Используйте специальный инструмент – сжиматель пружин, чтобы убрать планку и отделяющий её верхний подпружиненный диск от нижнего клапанного шток.

Шаг 5: Замена клапанов

Теперь у вас появилась возможность заменить неисправные клапаны. Осмотрите детали и убедитесь, что нет видимых повреждений. Сложите нерабочий клапан в отдельный ящик и установите новый вместо старого. А затем, установите все детали вплоть до планок пружин.

Шаг 6: Восстановление работы двигателя

После успешной замены клапанов, восстановите работу двигателя. Убедитесь, что все детали установлены верно. Подсоедините и закрепите впускной коллектор, установите обратно патрубок системы охлаждения. Проверьте, все ли провода и шланги соединены и при необходимости устраните возможные проблемы. Затем, проверьте работу двигателя на практике.

Шаг 7: Очистка места проведения работ

По окончании замены клапанов очистите место проведения работ от мусора и инструментов. Затем, закройте заднюю подъёмную платформу или опустите капот автомобиля в исходное положение.

Назначение и устройство клапанов

Двигатель ВАЗ с алюминиевым впускным коллектором

В процессе работы мотора клапаны ВАЗ-2112 подвергаются существенным тепловым и механическим нагрузкам, в связи с чем такие запчасти производятся только из специализированных металлических сплавов, отличающихся повышенной устойчивостью к внешним факторам и повышенным температурам.

Использование в ВАЗ-2112 двигателя с 16 клапанами обусловлено желанием добиться рекордной мощности мотора. Увеличение мощности обеспечивается в данном случае за счет большего наполнения цилиндров тепловоздушной смесью. Таким образом, двигатель с восемью клапанами имеет всего 77 л.с. при объеме 1 500 см3, в то время как аналогичный двигатель с 16 клапанами выдает уже 90 л.с.

Благодаря внесению корректировок в форму камеры сгорания, увеличивается детонационная устойчивость двигателя. Данный параметр является особенно важным для тех автолюбителей, которые пользуются низкокачественным топливом. Также в этом моторе более эффективно работает система охлаждения, что положительно сказывается на его долговечности и надежности.

Причины и признаки износа

Наиболее распространенная причина, из-за которой требуется ремонт клапанов на ВАЗ-2112, является чрезмерное нагревание. На практике проблемы, требующие замены клапанов на ВАЗ, являются далеко не самыми частыми неисправностями таких автомобилей, но появляются они по следующим причинам:

• Заправка ВАЗ-2112 некачественным топливом;
• Некорректное изменение прошивки контроллера (в случае заправки автомобиля пропаном).

Так как данная конструкция предусматривает работу клапанов вблизи поршней, одной из популярных проблем среди владельцев этого транспорта является также разрыв ГРМ.

Материалы, что лучше выбрать

Для того, чтобы отремонтировать ГБЦ, нужно купить оригинальные детали, а также все необходимые расходные материалы, которые могут потребоваться в работе:

• Накидные ключи 8-24 мм;
• Торцевые накидные головки 8-27 мм
• Внутренние торцевые шестигранники;
• Динамометрический ключ;
• «Рассухариватель»;
• Паста, с помощью которой осуществляется притирка клапанов;
• Набор для проведения шлифовки;
• Перчатки.

При наличии этих инструментов замена клапанов на ВАЗ-2112 не составит проблем.

Снятие старых седел клапанов

Перед началом процедуры засухаривания клапанов необходимо снять старые седла с каждого клапана. Это важный этап, который позволит установить новые седла на нужную глубину и обеспечить правильную работу клапанов в дальнейшем.

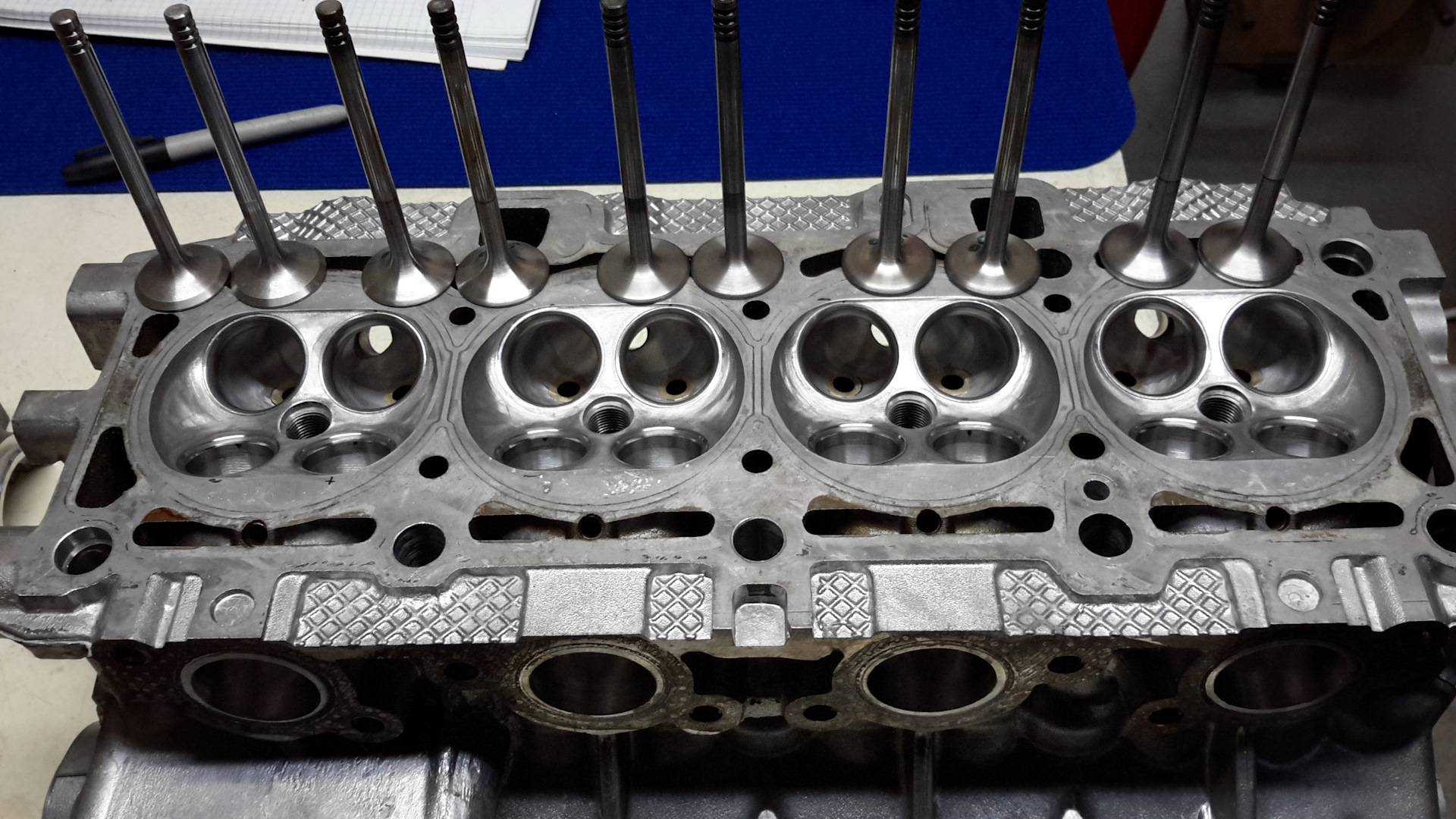

Для начала необходимо снять головку блока цилиндров и достать клапаны. Затем при помощи специального инструмента или долота следует аккуратно удалить старые седла

Особое внимание нужно уделить тому, чтобы не повредить клапаны и головку блока цилиндров в процессе

После удаления старых седел необходимо тщательно очистить поверхность посадочного места для новых седел, чтобы они могли прочно закрепиться. Для этого можно использовать специальные щетки или абразивные материалы.

После того как поверхность будет чистой и готовой, можно приступать к установке новых седел

Важно убедиться, что они закреплены ровно и плотно, чтобы исключить возможность протечек и ошибок в работе клапанов

Особое внимание нужно уделить правильной глубине установки седел, чтобы они соответствовали спецификациям ВАЗ 2112

После установки новых седел следует засверлить отверстия и подогнать их под размер клапанов. Также необходимо проверить плотность установки и правильность работы клапанов. При необходимости можно провести дополнительную обработку поверхности для лучшей герметичности.

Приспособление для снятия и установки сухарей клапанов

Сухарное соединение обладает массой достоинств, но в его простоте заключается главная сложность: разобрать такое соединение (или, как говорят — «рассухарить») — задача непростая, и справиться с нею без специального инструмента крайне сложно. Для снятия сухарей нужно выполнить простую вещь — сжать пружины так, чтобы сухари вышли из углубления в тарелке, и тогда их можно снять буквально голыми руками. Но вот загвоздка: сжать клапанные пружины сложно, и если делать это, например, с помощью двух отверток, то можно провозиться несколько десятков минут, поранить пальцы, повредить шток клапана и в итоге с трудом добиться сомнительного успеха.

Для рассухаривания (а равно, и для установки сухарей, которая производится в обратном порядке, поэтому не менее проста) лучше использовать специальное приспособление, которое помогает легко сжать пружины и, удерживая их в таком положении, снять или установить сухари.

Рабочий орган приспособления — кольцевой упор, который при нажатии на пружины сжимает их. В ряде конструкций упор состоит из двух полуцилиндрических частей, которые при сжатии образуют цилиндр — так выполнены приспособления в виде щипцов. Компания JTC предлагает целый комплект щипцов с упорами разного диаметра, что позволяет работать с различными двигателями.

В комплект многих приспособлений входит и еще один важный инструмент — магнит, который позволяет легко извлекать выпавшие сухари.

Самостоятельная замена гидрокомпенсаторов ВАЗ-2112

Гидрокомпенсатор (или гидротолкатель) применяется для регулировки тепловых зазоров в 16-клапанных двигателях. По сути, он представляет собой «прослойку» между распредвалом и клапаном, которая корректирует собственную толщину за счет плунжера. То есть при обороте пустой стороны «кулака» распределителя возникает пространство, которое компенсируется поднятием цилиндра гидротолкателя. Масло при этом попадает в саму полость компенсатора.

К причинам, по которым гидрокомпенсаторы могут стать неисправными, обычно относят выработку ресурса в ходе эксплуатации, засор масляных каналов или же износ плунжера. В двух последних случаях рекомендуется проверить масляный насос и систему смазки в целом на предмет возможной неисправности. Основным симптомом выхода толкателей из строя является типичное постукивание двигателя, дополнительной проверкой – уже после снятия крышки с ГБЦ – отсутствие сопротивления при нажатии. Замену гидрокомпенсаторов лучше проводить комплексно, поскольку причины поломки одного из них одинаково влияют и на все остальные. Стоимость комплекта на ВАЗ-2112 — от двух до трех тысяч рублей.

Сама процедура замены возможна только после снятия ГБЦ. После выявления неисправности следует убрать шкивы распределительного вала (если вы еще не демонтировали блок в целом) и снять масляный датчик давления. Далее раскручивается корпус подшипников распредвала (двадцать болтов на и удаляется кронштейн, крепящий штангу к задней опоре. Затем снимается сам распредвал, а также свечные патрубки и сальники.

После демонтажа заглушек вы можете извлечь дефективные гидрокомпенсаторы, используя для этого магнит. Затем устанавливаются новые, и после очистки и смазки цилиндров и подшипников выполняется сборка блока (в порядке обратной последовательности).

Последствия несвоевременной смены

При несвоевременной смене ремня ГРМ может случиться его обрыв. Во время движения на трассе это может привести к ДТП. Если аварии удалось избежать, придётся потратиться на автоэвакуатор, чтобы доставить автомобиль к месту ремонта. В случае разрыва ремня движение распределительных валов и клапанов прекратится, а движение коленвала продолжится, что может завершиться повреждением клапанов в результате удара их поршнями. Ремонт может ограничиться заменой ремня ГРМ и роликов. Но только если установлен 8 клапанный двигатель или 16v на 1600 куб. см, то есть безопасный, с точки зрения загиба клапанов (21114, 21124 или просто 124).

В случае загиба клапанов потребуется капитальный ремонт двигателя, который обойдётся в сумму от 20–30 тысяч рублей. В некоторых случаях дешевле будет приобрести новый двигатель, хотя это приведёт к другим проблемам — регистрационным. Исходя из вышесказанного намного проще, безопаснее и дешевле вовремя менять недорогую деталь.

 Загрузка …

Регулировка тепловых зазоров в клапанном механизме Ваз 2110-2111-2112

Замер и регулировку зазоров проводим на холодном двигателе.

Выводим наконечник троса привода дроссельной заслонки из кронштейна.

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки ваз к ресиверу (только для двигателя ВАЗ-2111)…

…и снимаем его.

Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных газов и снимаем шланги со штуцеров клапанной крышки ваз 2110.

Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов и снимаем шланг.

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

Снимаем клапанную крышку…

В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.

Снимаем прокладку клапанной крышки ваз 2111.

Снимаем переднюю крышку ремня привода ГРМ (см. Замена ремня привода газораспределительного механизма (ГРМ) на двигателях ВАЗ-2110, -2111).

Порядок проверки и регулировки зазоров в механизме привода клапанов ваз 2112 следующий.

Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. Замена ремня привода газораспределительного механизма (ГРМ) на двигателях ВАЗ-2110, -2111).

Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала ваз 2110). В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала лада 2111 2110 и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу ).

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель и устанавливаем между краем толкателя и распределительным валом ваз 2111 фиксатор, который удерживает толкатель в нижнем положении.

• Утапливание толкателей клапанов при замене регулировочной шайбы
• 1 – приспособление
• 2 – толкатель

• Фиксирование толкателей клапанов при замене регулировочной шайбы
• 1 – фиксатор
• 2 – регулировочная шайба

Поднимаем рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с жалом шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель.

Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:

• Н = В+(А–С), мм
• где А – замеренный зазор
• В – толщина снятой шайбы
• С – номинальный зазор
• Н – толщина новой шайбы.

Толщина шайбы маркируется на ее поверхности электрографом.

Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор

Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.

Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов ваз 2112 в последовательности, указанной в таблице:

Угол поворота коленчатого вала от положения совмещения меток, град.	Кулачки
выпускной (зазор 0,35 мм)	впускной (зазор 0,20 мм)
40–50
220–230
400–410
580–590

При достаточно большом пробеге вашей ВАЗ 2110-2112 приходится иногда регулировать клапана, чтобы избежать зажатых или наоборот — стучавших клапанов. Конечно, это касается только 8-клапанных двигателей, так как на 16-клапанных установлены гидрокомпенсаторы, которые исключают какие-либо регулировки тепловых зазоров.

Если вы решили отрегулировать тепловые зазоры между кулачками распредвала и толкателями клапанов своими руками, то вам понадобится как минимум следующий инструмент:

• рейка для регулировки клапанов ВАЗ 2110 (модель для 2108) с упором
• пинцет или длинногубцы
• отвертка тонкая плоская
• головка на 10 мм и вороток
• набор щупов от 0,05 до 1 мм

Так как данная процедура достаточно емкая в плане изложения информации, то я решил сделать подробный видео отчет по проделанной работе и выложить все в этой статье. Ознакомиться с ним можно ниже.

Пошаговая инструкция по замене

Как правильно натянуть ремень и как выставить метки, узнаем из видеоролика от канала В гараже у Сандро.

Инструменты и материалы

Чтобы заменить ремень на 16-клапанном понадобятся такие инструменты:

• пятый ключ с шестью гранями;
• торцевые головки на 10, 15 и 17 мм;
• накидные ключи или рожковый 13-миллиметровый ключ;
• трубка-удлинитель;
• плоская отвертка большого размера;
• ключ для натяжения ролика ремня;
• динамометрический ключ.

Алгоритм действий

Установка и натяжка ремня ГРМ на ВАЗ 2112 происходит так:

1. Ставим машину на горизонтальную поверхность и открываем капот.
2. Снимаем клемму массы с АКБ, чтобы обесточить бортовую цепь.
3. Выкручиваем 6 крепежных болтов кожуха привода ремня слева от головки блока.
4. Отключаем контакты на датчике коленвала, и проверяем синхронизацию меток на шестернях распределительных валов с метками, которые находятся на задней поверхности кожуха.
5. Сходство должно быть и в метках на венце маховика. Чтобы проверить есть ли оно, отворачиваем отверткой заглушку на картере под термостатом. Над заглушкой стоит зубчатка маховика, а на ней – метка. Если метка сходится с пропилом на картере слева, тогда все в порядке.
6. Регулируем натяжение ремня так, чтобы ослабить его, и проверяем метку шкива коленвала. Убираем ремень со шкива и закрепляем настоящее положение маховика, зажав отвертку между венцом и картером.
7. Семнадцатым ключом снимает болт шкива генератора и проверяем, есть ли сходство между шестерней коленчатого вала с меткой и отметиной на поверхности масляной помпы.
8. Снимаем натяжной ролик пятнадцатым ключом и опорный; далее демонтируем . Меняем снятые ролики и ставим новый ремень.
9. Монтаж начинается со шкива коленвала. Натягивая ремень, крутим натяжной ролик по часовой стрелке, используя при этом специальный ключ, заготовленный заранее. Можно вместо ключа использовать плоскогубцы с искривленными концами. Регулируем натяжение до тех пор, пока оно не будет наилучшим. Лучшее натяжение ремня то, когда при захвате пальцами он поворачивается на 90 градусов – не больше.
10. Сбор деталей происходит в обратном порядке. На последнем этапе вынимаем отвертку, зажатую в картере. После просмотра видео от канала Ремонт ВАЗ 2112 мы научимся менять ремень.

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

1. Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров #510;12-13,5 или длинный болт #510;12мм для жигулевской головки, для Уаза и Газа кругляк #510;15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

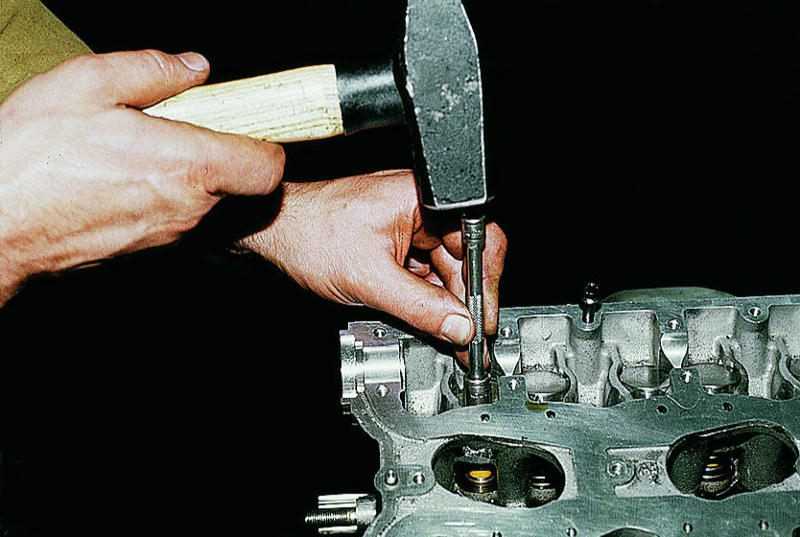

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили

Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .
Рассухарить то можно.. а вот собрать обратно. Машина то какая. ?
Никак

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили. Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .
Рассухарить то можно.. . а вот собрать обратно. Машина то какая. . ?
Никак

Метки: рассухарить, засухарить, клапана, ваз, 2110, 2112, без инструмента, простой, легкий, способ

Комментарии 27

Как вспомню, так вздрогну — сколько седых волос мне добавили эти сухарики… А так годно — быстро и комфортно)))

это называется деградация.возвращение от цивилизованных методов к молотку.когда нет расухаривателя выход, а так не серьезно.без обид.

Не серьезно, судить по первым 15 секундам, 8 минутного видео

с чего такие выводы? я посмотрел целиком и что это меняет? у нас у многих вообще ноу нейм рассухариватель «с базара» к постели отношения не имеет а проблем с улетанием сухарей ни разу не лицезрел.

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины

И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу

Так же отмечу, что рассухариватель с большим кольцом (типа 8 клоп, но он не всегда залазит в иномарки), давящим на тарелку, очень близко подходят к постели толкателей, и можно случайно царапнуть, но проще вставлять сухари пинцетом, или ещё чем то. А с маленьким кольцом, затрудняют доступ к сухарями, и бывает, наровят соскользнуть с тарелки клапана ( формы у тарелок, не всегда удачно подходят к давилке рассухаривателя)

Так вот к чему я веду то… Способ реально экономит время и нервы, жалею что раньше им не воспользовался, так как, в случае выстреливания сухаря он будет в тряпочке, а размеров головок в стд наборе — хоть отбавляй. При желании, можно засухарить одной рукой, а если постараться, (сделать упор в плечо, как костыль) вообще без рук. И это речь, о самой не любимой операции, для мотористов…

Человек в кадре, Денис, засухаривает последних 4 клапана — первый раз в жизни, быстрее втрое, чем это у вас получается с самым лучшим рассухаривателем. ВАМ ЭТО О ЧЕМ ТО ГОВОРИТ? Ну и стойте на своем, пжлста, раз трудно признать, что говна поели. Мне ваще плевать, продолжайте

ЭТО ПЛОХОЙ СПОСОБ, НЕ СТОИТ ДАЖЕ ЗАОСТРЯТЬ ВНИМАНИЕ

Сами вы говна поели)) я вам ничего не доказываю, видео два раза без звука посмотрел.я учился на автомеханника …с 20 до 22 лет работал помощником у моториста-дизелиста .ну про свой гараж и ребят в гаражах не будем упоминать.вы правы на вашем видео я впервые увидел сухари.по сути можете и головку планировать шкуркой с досочкой, но метод шляпа, годен только в отсутствие инструмента, на серьезных пружинах будет или отсос или долбить придётся крепко.

Ничего что, вы только что признались что мой вывод верный… Из контекста ясно что вы, не досматривали видео в первый раз )))

2 скорее всего вы не читали комментариев, из которых ясно что у меня есть хороший рассухариватель за 4 килорубля, как на картинке, и «плохой» для 8 клоп. Так что дело совсем не в отсутствии инструмента, опыта, желания, и тп. А лишь в том что способ действительно хорош!

3 если у вас никогда не вылетали сухари, значит у вас мало опыта. Все кто занимается этим скажут, что вылетанием сухарей — есть проблема. Вытекающая из постепенного растущего усилия, на неровно вставшем сухаре, при распускании пружины

И спасения нету — одна рука у вас занята, которой давите рычаг ( и она устала ) во второй у вас, грёбаный пинцет! Ещё важно давить ровно, иначе один из сухарей «не зайдет» как в начале фазы, так и в конце — для этого установка рассухаривателя имеет важное занчение, как по вылету, так и по рычагу

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Притирка клапана

Пасты для притирания клапанов

Не многие автомобилисты видели непосредственно процесс ремонта головки блока, не говоря уже о самой притирке клапана. Этот процесс достаточно трудоемкий, если делается вручную. Станочный метод, конечно, намного проще, но не всегда эффективный в использовании.

Справа притёрт, а слева ещё нет!

Для того чтобы притереть клапана к седлу необходимы некоторые инструменты и знания. Так, потребуется специальное приспособление для шарошки седел, абразивная паста, а также умение притирать. Рассмотрим, непосредственно сам процесс притирки клапана к седлу:

Этапы процесса шарошки седла клапана

1. При помощи шарошки и фрезы (ручной или автоматической) нарезаем фаску на седле под определенный клапан.

2. На специальном станке снимаем фаску клапана, так чтобы углы на седле и клапане совпали.

3. На фаску клапана наносим абразивную пасту крупной зернистости.

4. Начинаем тереть клапан о седло круговыми движениями, то почасовой стрелке, то против неё.

5. Далее, необходимо нанести абразивную пасту малой зернистости на фаску клапана и провести полировку, так само, как делалось это с крупнозернистой пастой.

6. Проверяем, плотно ли прилегает клапан к седлу. Если не очень и имеются щели, то необходимо повторить процедуру притирки.

Зачем нужна притирка?

Нанесение пасты со средней зернистостью на клапан для притирки

Это делается, чтобы при закрытом впускном клапане в цилиндр не попадала топливная смесь сверх нормы. Если это происходит, то двигатель получает слишком много горючего, что может повлиять на работоспособность и расход.

Идеально притертый клапан к седла

Если плотно не закрывается выпускной клапан, то топливная смесь теряет не только воздух, который поступил в цилиндр, а еще и обратно всасывает выхлопные газы, что способствует скорому прогоранию клапанов. Поэтому, чем лучше сцепка клапана с седлом, тем меньше проблем будет с системой впрыска и выпуска отработанных газов.

Выбор абразивной пасты

Пасты для притирки клапана разных производителей и зернистости

Существует несколько видов абразивной пасты, которая используется для притирки клапанов. Рассмотрим, все варианты, которые можно применять:

• Крупнозернистая абразивная паста. Применяется для первоначальной обработки седел после шарошки. Средняя стоимость 200-250 рублей/тюбик. Рекомендованные производители – Fabo, Abro, Expert, Грин-слоу, Профессионал, Индастриал.
• Паста со средней зернистостью. Применяется для чугунных и седел с твердой стали. Используется после обработкой крупнозернистой. Стоимость составляет – 190-220 рублей/шт. Основные производители – ABRO, Fabo, Профессионал.
• Паста с мелкой зернистостью. Применяется для финальной обработки фаски клапана. Стоимость – 200-300 рублей/тюбик, в зависимости от производителя. Выпускают пасту – Abro, Эффект, Expert, Алмазка.
• Полировочная паста. Используется достаточно редко, в тех случаях, когда необходимо загладить поверхность. Стоимость – 100-200 руб./шт. Производители, которые выпускают: Абро, Профессионал.

Рекомендации

Так, первой убираются все крупные шероховатости и неровности, а вторая – доводит до максимального эффекта. Хотя, если клапана не меняются, то можно пройти среднезернистой пастой, а потом завершить процесс – полировочной.

Паста производства АБРО GP-201, которая имеет сразу два вида: мелкозернистую снизу и крупнозернистую — сверху

В обязательном порядке, после прохождения любой пастой необходимо смывать как сам материал, так и остатки стружки, которая обычно, темного цвета. Это необходимо для того, чтобы достигнуть максимального эффекта, а также посмотреть, еще притирать клапан или уже достаточно.

Ресурс ремня

Чтобы понять, когда менять ремень необходимо, нужно периодически производить его визуальный осмотр. Делать это рекомендуется через каждые 25 000 км. А вот при обнаружении каких дефектов ремень нужно менять обязательно:

• поверхность ремня начала покрываться трещинами, на ней появились сколы и глубокие царапины;
• если обозначилось повреждение зубьев на внутренней поверхности ремня;
• на ремне стали видны масляные пятна.

А вот какие могут быть причины обрыва ремня:

• во время установки ремень не натянули должным образом;
• автомобиль эксплуатировался в плохих условиях;
• время эксплуатации ремня закончилось;
• на ремень попало масло или смазка;
• водяная помпа неисправна;
• на роликах появились люфты.

Если не производить диагностические процедуры, можно прозевать тот момент, когда ремень будет близок к обрыву. А обрыв чреват серьезными последствиями – произойдет так, что поршни ударятся о клапана. Клапаны и поршни от этого деформируются, а автомобиль после этого придется серьезно ремонтировать. Поэтому необходимо проверять состояние ремня, а менять его необходимо после 60 000 км.

А вот ремни каких фирм рекомендует покупать производитель:

• Ремень, изготовленный на Волжском заводе. Изготовлен он из прочного материала. Еще его одно преимущество – невысокая цена.
• Lynx – это японская фирма. Она также производить недорогие и качественные ремни. Но вот менять его необходимо чаще ремней других марок. Но это только рекомендации производителя, которые ни в коем случае не говорят о том, что изделие некачественное.
• А вот ремни компании Bosch будут служить долго. Их качество сомнений не вызывает. Ремни данной фирмы завоевали заслуженную популярность у населения.
• ContiTech – это германская фирма, ремни которой также рекомендованы специалистами.
• Optibelt. Эти ремни используются на 12 клапанных двигателях. Они очень популярны среди автолюбителей, так как срок их службы достаточно высок.
• Gates 5631XS. А это ремень, который продается лучше всего. Изготовлен он из качественного материала, что сводит к нулю возможность обрыва.
• Еще один ремень от отечественных производителей – БРТ. Качество этого ремня нисколько не уступает иностранным.

Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:

Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.

Источник

Итоги

Таким образом, на вопрос, ВАЗ 2112 1.5 16v гнет клапана или нет, можно дать довольно однозначный ответ. Если стоит действительно движок 1,5 литра (16-и клапанный), то при внезапном обрыве ремня, клапана точно погнутся. Это произойдет в силу особенностей конструкции мотора, которые впоследствии были учтены разработчиками на аналогичном движке объемом 1,6 литра, также 16-и клапанном. На данном движке клапана уже не гнутся, так как присутствует расточка на поршнях, предотвращающая подобное явление.

Такие двигатели устанавливались, согласно вазовской заводской справке, как на модели ВАЗ 2112, так и на ВАЗ 21124 в разные годы выпусков (после 2004 и до 2009). Так что, надеемся, данная информация вам поможет в предотвращении возможных бед при обрыве ремня ГРМ.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Одним из наиболее распространенных признаков нарушения нормального функционирования клапанов на ВАЗ 2110/2112 — это отчётливый стук при работе двигателя. Также о неправильной работе клапанов может свидетельствовать и остановка мотора при трогании машины, и уменьшение компрессии в цилиндрах.
