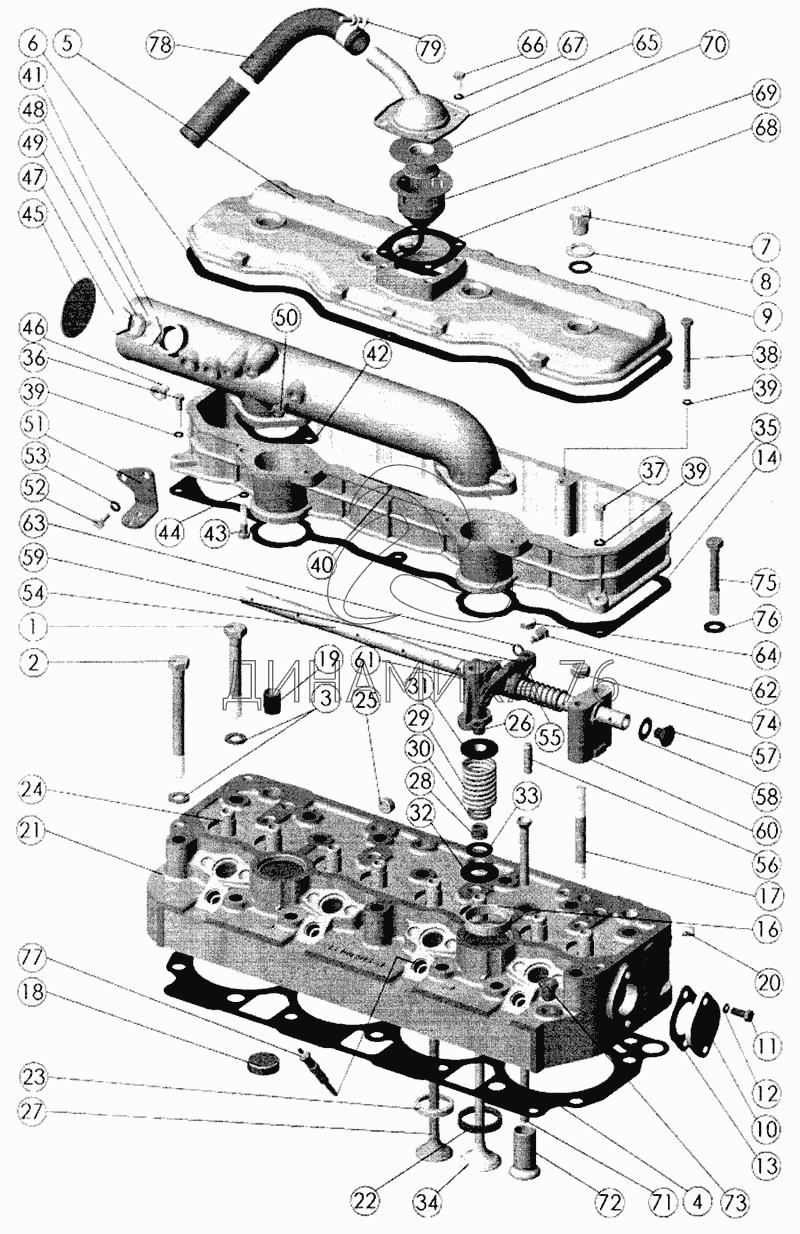

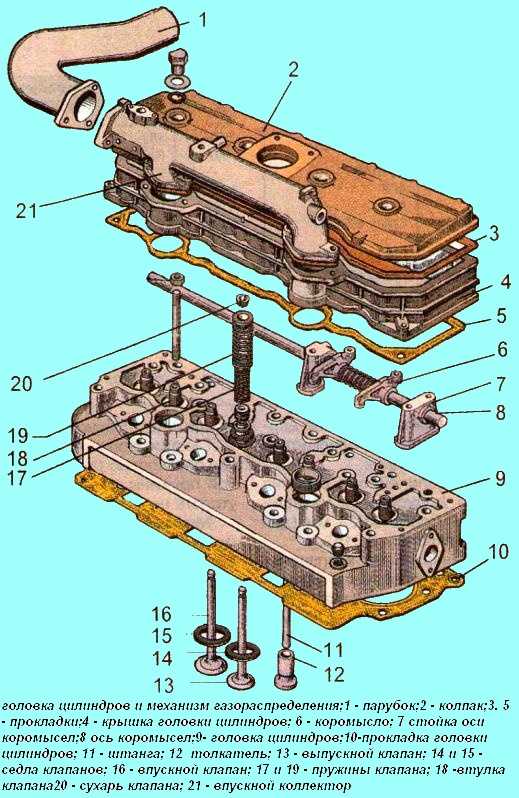

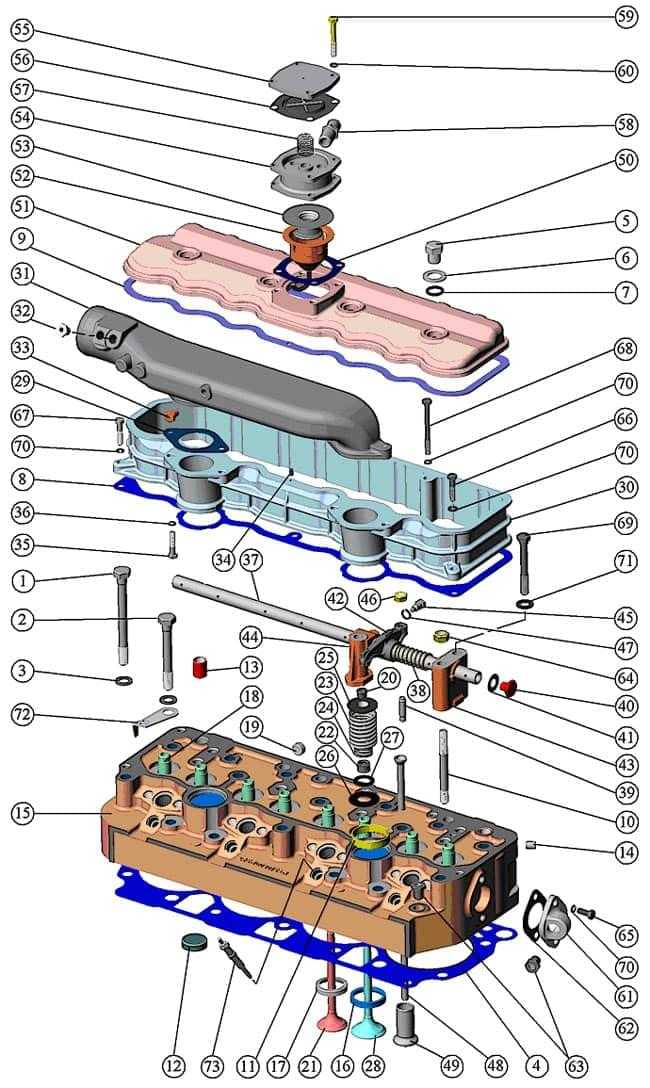

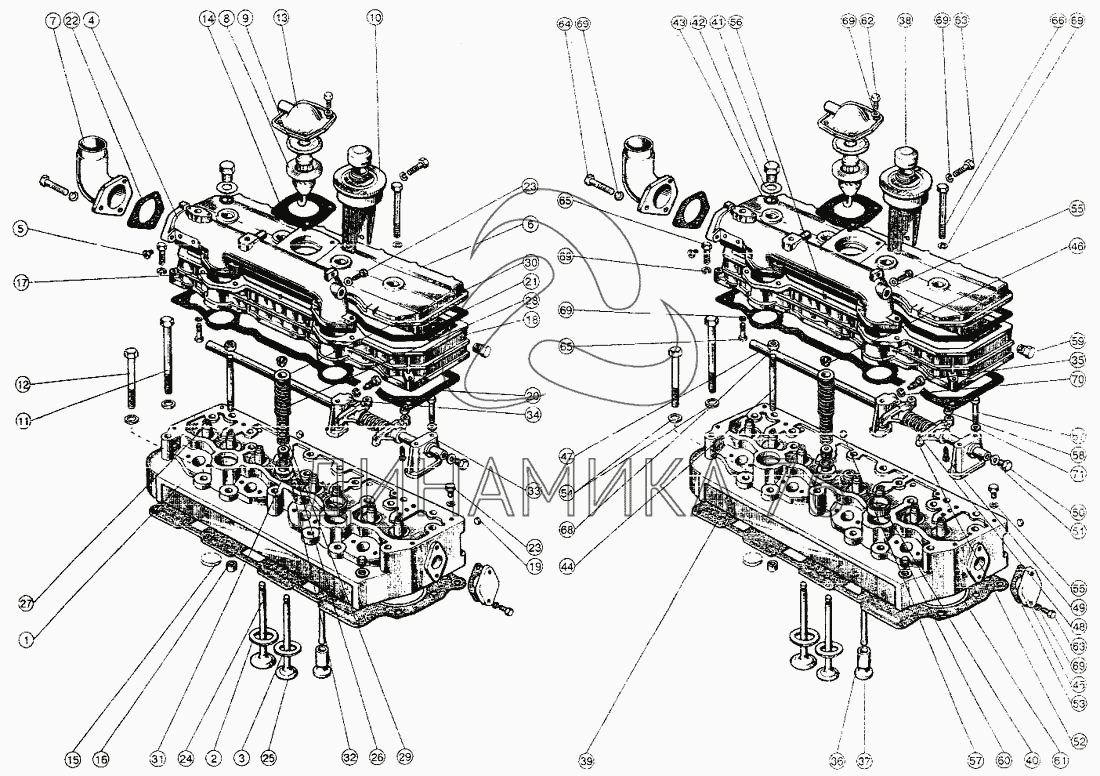

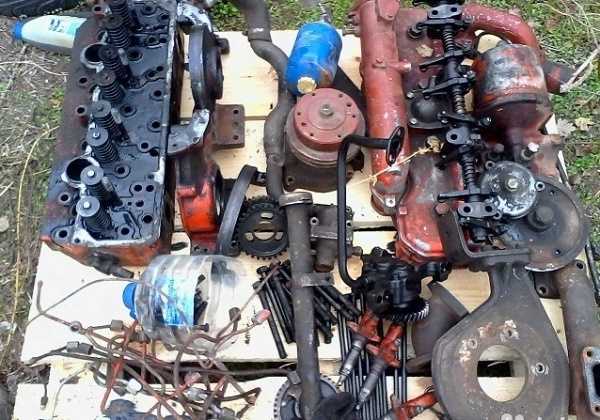

Установка гбц и клапанного механизма д-245

Двигатель ммз д-245

Стоимость двигателя «Д-245» в 2018 году

Новый двигатель «Д-245» «тракторный» стоит в районе 180 000 рублей, «автомобильный» – от 220 000 до 280 000 рублей, в зависимости от комплектации. Подержанный или после капитального ремонта мотор «Д-245» можно приобрести за 90-150 тысяч рублей.

ДИЗЕЛЬ ТРАКТОРОВ МТЗ-100, МТЗ-102

ОБЩЕЕ УСТРОЙСТВО ДИЗЕЛЯ Д-245 И Д-245Л

На тракторах МТЗ-100 и МТЗ-102 установлен четырехцилиндровый рядный четырехтактный дизель Д-245 с непосредственным впрыскиванием топлива, жидкостным охлаждением и турбонаддувом. Его номинальная мощность 77,2 кВт (105 л. с.) при частоте вращения коленчатого вала 2200 об/мин. Общий вид Д-245 показан на рисунках 1 и 2, а Д-245Л — на рисунках 3 и 4, их продольный и поперечный разрезы — на рисунках 4 и 7-

Различие между Д-245 и Д-245Л состоит в системе пуска: в первом —от электрического стартера, во втором —от пускового карбюраторного двигателя.

Дизель Д-245 создан на базе Д-240. Повышение его номинальной мощности до 77,2 кВт достигнуто за счет применения турбонаддува.

Уровень унификации с дизелем Д-240 составляет более 74%, а с учетом применения деталей на дизеле Д-240 с дизеля Д-245 (обратная унификация) его значение возрастает до 86,4%.

В связи с установкой турбокомпрессора ТКР-7С-4 полностью изменены такие детали дизеля Д-240, как выпускная труба, выпускной коллектор, воздушный фильтр и др. Для обеспечения высокой надёжности работы модернизированы поршень, коленчатый вал, комплект поршневых колец, вкладыши коренные и шатунные, блок и головка цилиндров, механизм привода клапанов, топливный насос и фильтр, привод водяного насоса и др. Применен генератор мощностью 0,7 кВт (вместо 0,4 кВт), что обеспечило баланс электроэнергии на тракторе.

Дизель состоит из блока цилиндров, кривошипно-шатунного механизма, механизма газораспределения, смазочной системы, систем: питания топливом и воздухом, охлаждения, пуска, электрооборудования и турбонаддува.

В блоке цилиндров дизеля Д-245 имеются форсунки, подающие масло на днище поршней для обеспечения их оптимального температурного режима, дополнительные каналы для отвода газов из картерной части к сапуну, в конструкцию блока введены изменения, связанные с отводом масла m турбокомпрессора. Применен более качественный материал для коленчатого вала и шатунов. Коренные и шатунные вкладыши — трехслойные, из сплава АО-6 с приработочным покрытием.

Усилено крепление маховика к коленчатому валу семью болтами вместо шести на дизеле Д-240. Во фланце коленчатого вала выполнена расточка для установки одной из опор вала сцепления. В головке цилиндров предусмотрены вставные седла клапанов (рис. 5), изготовленные из износостойкого сплава. Стойки вала коромысел установлены на двух опорах с дополнительным болтом крепления, изменен подвод смазки к коромыслам клапанов, уплотнены впускные и выпускные клапаны. Применен модернизированный четырехсекционный насос высокого давления типа 4УТНМ с противодымным пневмокорректором, а также легкосъемный фильтрующий элемент тонкой очистки топлива.

Мощность, крутящий момент и расход топлива изменяются в зависимости от атмосферных условий, которые характеризуются температурой, влажностью, барометрическим давлением воздуха. Нормальными условиями эксплуатации считаются: температура окружающего воздуха плюс 20°С, барометрическое давление 101,3 кПа (760 мм рт. ст.), относительная влажность воздуха 50%, плотность топлива при температуре окружающего воздуха плюс 20°С — 0,83 т/м3, а его температура — плюс 20°С.

Рис. I. Дизель Д-245 (вид слева);

Рис. 2. Дизель Д-245 (вил справа): 1 — маслоизмерительный щуп; 2 — масло заливная горловина; 3 — фиксатор; 4 —фильтр трубой очистки топлива; 5 — выпускной коллектор; 6 — турбокомпрессор; 7 —корпус термостата; 8 — центробежный масляный фильтр; 9 — генератор.

Рис. 4. Дизель Д-245Л (продольный разрез): 1 — масляный картер; 2 — масляный насос; 3 — шкив коленчатого вала; 4 — ремень вентилятора; 5 — крышка шестерен распределения; б — вентилятор; 7 — водяной насос; 8 — корпус термостата; 9 — поршневой палец; 10 — шатун; 11 — поршень; 12— гильза цилиндра; 13 — колпак; 14 — крышка головки цилиндров; 15 — головка цилиндров; 16 — прокладка головки цилиндров; 17— блок цилиндров; 18 — задний лист; 19— маховик; 20— противовес; 21 — коленчатый вал; 22 — масло-приемник; 23 — форсунка охлаждения поршня; 24 — коренные подшипники; 25 — шатунные подшипники; 26 — полость в шатунной щеке; 27 — шестерня распределения; 28 — шестерня привода насоса; 29 — зубчатый венец маховика; 30 — втулка шатуна; 31 — болт крепления маховика.

Регулировка клапанов д 245

Характеристики мотора. Общая информация

Использование внутреннего турбинного компрессора с корректируемым воздушным потоком дает возможность создавать оптимальную приемистость при работе двигателя. Данный показатель обеспечивается усиленным параметром крутящего момента даже при минимальной оборотистости вала. Также отработанные газы соответствуют всем требуемым стандартам. —

Все моторы серии ориентированы на работу в темп. условиях до отметки +40 градусов по Цельсию. Главная сфера применения данных дизелей – силовые установки для строительной техники, дорожной техники и колесных тракторов.

Характеристики

Прежде чем изучать регулировку клапанов в Д-245 учитывайте его тех. параметры:

  • Производитель – ММЗ.
  • Тип – четырехтактный дизельный мотор 4 цилиндра.
  • Подача топливной смеси – впрыск.
  • Цилиндр диаметром – 110 мм.
  • Перемещение поршня – 125 мм.
  • Компрессия – 15,1.
  • Объем – 4,75 л.
  • Охлаждение – жидкостное.
  • Оборотистость – 2200 вращений/мин. Средний расход топлива составляет около 230 г/кВтч.

Модификации

Порядок регулировки клапанов идентичен и для других модификаций серии. Среди них также Д-245-06. Двигатель имеет показатели мощности 105 лошадиных сил, четыре цилиндра и свободный атм. впуск. Модель ставится на тракторы МТЗ 100/102. В комплектации мотор оснащен СТ-142Н стартером, генератором, а также компрессором, насосом шестеренчатого типа, помпой и муфтой сцепления.

Данная установка имеет рядное местоположение цилиндров и турбинную систему наддува. Мотор устанавливается на машины МАЗ-4370 и оборудован стартером на 24 вольта, компрессором с турбиной, водяным, масляным и шестеренчатым насосом.

Муфта – однодисковая. Модификация имеет мощность 108 «лошадок» и рядное расположение цилиндров. Монтируется на ЗИЛ 130. Мотор Д-245
оснащен топливным насосом и пневматическим компрессором. В комплектацию ГРМ входят крепежные элементы, шайбы, гайки, толкатели, распредвалы, тарельчатые фиксаторы. —

Регулировка клапанов в моторе Д-245

Прежде чем начать заниматься настройкой клапанов Д-245, необходимо изучить особенности данного узла. Вал имеет 5 опор, в движение приводится путем коленвала и шестеренок распределения. В качестве рабочих подшипников используются 5 втулок, которые помещены в участки блока.

Фронтальная втулка размещается в районе вентилятора и оснащена буртом, фиксирующим распредвал осевых сдвигов, другие же из чугуна. Стальные толкатели наплавлены специальным чугуном, а сферическая поверхность обладает 750 мм радиусом. Кулаки распределительного вала с наклоном.

Для верной регулировки клапанов Д-245, следует учитывать, что штанги толкателей выполнены из стального прутка и имеют сферическую область, которая входит в толкатель. Клапанные коромысла были изготовлены из стали, а ось зафиксирована при помощи 4 стоек. Ось полая, оборудована радиальными отверстиями для доставки масла.

Саму регулировку проводите в следующей последовательности

  1. Снимите колпак крышки цилиндров и посмотрите крепление стоек в оси коромысел;
  2. Поверните коленчатый вал до перекрытия в 1 цилиндре и отрегулируйте зазор в 4, 6, а также седьмом и восьмом, затем поверните вал на 1 оборот, установив перекрытие на четвертом цилиндре, отрегулировав зазоры в первом, а также втором, третьем клапанах.
  3. Для регулировки отпустите контргайку на коромысле клапана и проворачивая винт, сделайте необходимый зазор между бойком и стержнем клапана. После установки зазора как следует затяните контргайку. После окончания регулировки зазора поставьте в клапанах на место колпак крышки цилиндров.

Проверку затяжки болтов головки цилиндров производите по окончании обкатки в следующем порядке:

  • Уберите колпак и крышку с головки цилиндров;
  • Снимите ось коромысел;
  • Динамометрическим ключом проверьте затяжку болтов крепления головки цилиндров, при необходимости, произведите подтяжку.

Проверка зазоров

Проверку клапанов двигателя Д-245 в части зазоров лучше проводить через каждые 15 тыс. км пробега.

Также данную процедуру проводят после того, как была снята головка цилиндров, подтягивания болтов ГБЦ, либо после появлении стука в отсеке с клапанами.

Величина зазора между торцовой частью клапанного стержня с бойком коромысла на холодном моторе 0,25 мм на впускном, и 0,45 мм выпускном клапане.

После окончания процесса затягиваются контргайки, устанавливается на место колпак от крышки ГБЦ. Затяжку проверяют после обкатки и далее через каждые 50 тысяч километров на прогретом агрегате.

После контроля, необходимо регулировать зазор между коромыслом и клапанами, после этого нужно затянуть фиксаторы.

Двигатель Д-245

С целью обеспечения лучшего уровня приемистости применяется турбинный компрессор с возможностью корректировки потока воздуха. Благодаря этому обеспечиваются повышенный уровень крутящего момента даже при минимальном количестве оборотов коленвала. При этом подобный двигатель с турбиной выводит отработанные газы, которые соответствуют европейским стандартам Евро 3. Но вся серия подобных моторов предназначена для использования только в условиях температуры окружающей среды, находящейся в пределах -45 – +45 градусов. Главным местом использования этих агрегатов является их установка в дорожную, строительную, а также колесную технику.

Регулировка затяжки головки блока цилиндров

Порядок затяжки болтов ГБЦ определяет последовательность и силу, с которой проводится закручивание в резьбовых соединениях болтов маховика

Важно помнить, что момент затяжки ГБЦ должен находиться в пределах 190-210 Нм. При этом гайки шпилек и болты требуется затягивать до отказа. Процесс регулировки выполняется следующим образом:

Процесс регулировки выполняется следующим образом:

  1. Сначала нужно провернуть коленвал посредством коренных подшипников, а также шатунов пока не перекроются клапаны первого цилиндра. В этот момент впускной в первом цилиндре только открывается, а вот выпускной закрывается. После этого выполняется регулировка зазоров в 4, 6, 7 и 8 клапанах (отсчет ведется со стороны вентилятора).
  2. После этого проворачивается коленвал на 1 оборот так, чтобы перекрылся 4 цилиндр. В этот момент проводится регулировка 1, 2, 3, а также 5 клапанов.

По завершении этого процесса по указанной схеме требуется поставить в первоначальное положение ось коромысел, после чего провести регулировку зазоров клапанов Д-245, присутствующих между ними и коромыслами.

Регулировка клапанов Д-245

Отдельно стоит рассмотреть порядок регулировки клапанов Д-245. До того, как приступать к этому процессу рекомендуется изучить особенности этого узла. Так, распредвал имеет сразу 5 опор, а в движение приводится за счет коленвала, а также шестерней распределения. Специальные 5 втулок применяются в виде подшипников, установленных методом прессовки. При этом фронтальная сделана из алюминия и находится в области вентилятора и оборудована упорным буртом, который отвечает за фиксацию распредвала и предотвращает его осевые сдвиги. Все остальные втулки выполнены из чугуна.

С целью корректной регулировки клапанов требуется принимать во внимание, что для создания штанг толкателей применяется стальной прут. У него имеется сферическая часть, входящая непосредственно в толкатель. Сам процесс регулировки происходит следующим образом:

Сам процесс регулировки происходит следующим образом:

Сначала требуется открутить все гайки, которые фиксируют стойки осей, после чего их самих вместе с пружинами и коромыслами необходимо снять. Дальше проводится отвинчивание крепления головки с последующим её демонтажем. Сами клапаны рассухариваются, когда проводится удаление пружин, шайбы, различных уплотнителей, а также тарелки. Теперь выполняется притирка клапанов, используя для этого специальные станки либо же стенды. Для этого сначала на фаску запчастей наносят притирочную пасту и дополнительно добавляют стеариновую кислоту. Процесс регулировки клапанов (он же притирка) выполняется до того момента, пока не появится сплошная матовая окантовка. При этом её ширина должна составлять не меньше 0,015 см

Важно не допускать разрыва поясков, а любые отклонения по ширине допускаются в пределах 0,5 мм.

По завершении регулировки следует промыть головку цилиндра и сами клапаны. Дальше рабочие элементы смазываются маслом для силовой установки. Процесс притирки возможно провести вручную за счет применения обычных слесарных инструментов. Но в этом случае время, а также трудозатраты на эту операцию существенно повысятся.

Двигатель Д-245 представляет собой дизельную силовую установку, часто применяемую в различной строительной, дорожной либо иной подобной технике.

МТЗ 82: регулировка клапанов

Как отрегулировать клапана на Т-40

Технические характеристики ЯМЗ-238 турбо

Как выставить зажигание на Т-40

Технические характеристики двигателей УД-15 и УД-25

Источник

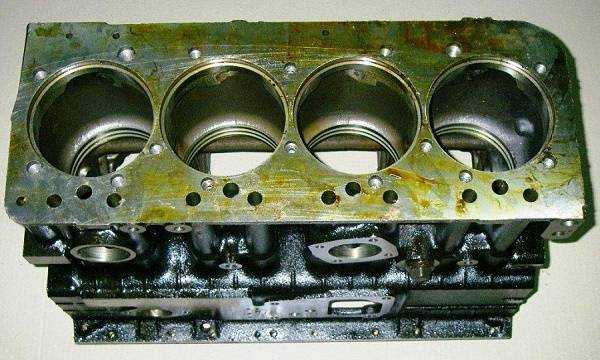

Блок цилиндров

Это основная корпусная деталь дизеля – жёсткая чугунная отливка.  В вертикальных расточках БЦ размещены четыре гильзы, съёмные, изготовленные из чугуна специальной марки. Между стенками блока цилиндров и гильзами происходит циркуляция охлаждающей жидкости.

Конструкция блока цилиндров предусматривает наличие приливов с крышками для пяти подшипников распредвала; масляного канала, от которого смазка поступает к этим подшипникам и подшипникам коленвала; форсунки в н части 2-й и 4-й опор – для охлаждения поршней масляными струями.

Наружные поверхности БЦ имеют привалочные плоскости – для крепления масляного фильтра, водяного насоса, топливных фильтров, щита распределения.

Модификации силовой установки

За время существования двигателя было выпущено свыше десяти модификаций агрегата. На наименование и классификацию модели влияет тип автомобиля и навесного оборудования, установленного на дизель. Моторы укомплектовываются радиатором для промежуточного охлаждения воздуха, турбинными компрессорами и другим оборудованием на усмотрение клиента.

Модификации силовой установки:

Установка Газообмен, тип Мощность ном, (л.с.) Вращение мин-1 Импульс Нм Вес, кг
Д-245.1 Т 79 2200 381 456
Д-245.3 ТВ 90 2200 431 456
Д-245.6 ТВ 90 2400 424 430
Д-245.7 ТВ 90 2400 424 430
Д-245.8 ТВ 100 2400 460 430
Д-245.9 ТВ 100 2400 460 430
Д-245.10 Т 79 2400 350 500
Д-245.11 Т 79 2400 350 500
Д-245.12с Т 80 2400 340 500
  • Т – турбинный наддув;
  • ТВ – турбинный наддув и промежуточное охлаждение надувочного воздуха.

Каждая силовая установка укомплектована табличкой, с выбитым номером. Табличка расположена на блоке цилиндров и содержит информацию:

  • О производителе, эмблема;
  • Модель силовой установки;
  • Порядковый номер;
  • Надпись «Made in Belarus»;

Порядковый номер на табличке в обязательном порядке совпадает с порядковым номером, выбитом на блоке.

Информационная табличка силовой установки Д 245:

Устройство пуска, генератор, компрессор, насос шестерённый, муфта сцепления

Устройство пуска дизельного двигателя «Д-245» состоит из электростартера номинальным напряжением 24 или 12 V. Стартер является электродвигателем постоянного тока со смешанным возбуждением, с электромагнитным реле и механизмом привода.

Для гарантии уверенного запуска на холоде все моторы «Д-245»комплектуются свечами накаливания номинальным напряжением 23 или 11 V. А также снабжены местами для  подвода и отвода теплоносителя от системы тепловой подготовки.

Есть блокировка стартера после пуска силового агрегата – он автоматически отключается при частоте вращения коленчатого вала  900-1000 об/мин  и не включается при работающем дизеле.

На двигателях «Д-245» используются безщёточные генераторы переменного тока, с встроенными выпрямительным и регулирующим напряжение устройствами.Генераторы имеют выводы для подключения к цепям: «+» — нагрузки и аккумулятору; «Д» – реле блокировки стартера; «~» — тахометра.Генератор осуществляет подзарядку аккумуляторной батареи и питает постоянным током потребителей электроэнергии, которые имеются на транспортном средстве.Привод генератора осуществляется клиновым ремнём от шкива коленвала.

На дизелях «Д-245» устанавливают одноцилиндровый воздушного либо 2-х цилиндровый водяного охлаждения компрессор поршневого типа. Компрессор нагнетает сжатый воздух в пневматическую систему привода тормозов и других потребителей транспортного средства.Воздух в цилиндр(ы) компрессора поступает из впускного патрубка двигателя.

Для обеспечения системы гидрофицированного управления транспортным  средством служит на силовом агрегате шестерённый насос. Он приводится в действие от распределительных шестерён двигателя.

Муфта сцепления на моторах«Д-245» используется фрикционная, однодисковая сухая, постоянно-замкнутого типа.

Особенности регулировки клапанов

На тракторы Минского завода устанавливаются двигатели МТЗ Д 240. Это мощный дизельный четырехцилиндровый агрегат мощностью 80 л. с. с неразделённой камерой сгорания горючей смеси. Реже встречаются двенадцатицилиндровые агрегаты, выпускаемые Ярославским моторным заводом (ЯМЗ). Регулировка клапанов на этих моторах не имеет принципиальных отличий от других дизельных агрегатов отечественного производства.

Зазоры коромысел и клапанов проверяют через каждые 480 часов работы, а также после любого ремонта или снятия цилиндров. Зазоры на непрогретом двигателе должны составлять не более 0,25 мм.

Порядок регулировки клапанов

Существуют разные способы, как отрегулировать клапана на МТЗ 82. Различаются они методом поиска ВМТ (высшей мертвой точки), в которой и нужно проводить проверку и регулировку. ВМТ можно определить по появлению топлива в цилиндрах или по упору клапана в поршень при нажатии (ход должен составлять около 10 мм). Некоторые мастера выставляют метки на шкиве коленвала или ориентируются по отверстию в плите и положению маховика.

Однако проще и надёжнее следовать инструкции производителя и придерживаться такого порядка:

  1. Провернуть коленвал, пока впускной клапан первого цилиндра не начнет открываться, а выпускной – закрываться. Это легко отслеживается визуально.
  2. Отрегулировать зазоры в клапанах № 4, 6, 7 и 8, считая от вентилятора.
  3. Повернуть коленвал ещё на один оборот, пока не закроется четвертый цилиндр. После этого отрегулировать зазоры в оставшихся клапанах (1, 2, 3 и 5).

Регулировка клапанов с протяжкой головки цилиндров

Протяжка – важная процедура, поддерживающая надёжное соединение головки и блока цилиндров, что защищает двигатель от утечки масла и обеспечивает его нормальную работу. На современных моторах устанавливают особые пружинные болты, поддерживающие нужный момент затяжки. Но на двигателях типа Д 240 желательно эту операцию проводить в профилактических целях, совмещая с регулировкой клапанов и любым ремонтом головки блока.

Контроль затяжки выполняется только специальными динамометрическими ключами. Порядок затяжки головки стандартный – сначала центральные гайки, затем остальные по принципу «крест-накрест». Момент затяжки ГБЦ – 150—170 Н-м. Недостаточный момент указывает на то, что прочность болта недостаточна, и он может разрушиться. Такой болт нужно заменить. В обратной ситуации, болт также подлежит замене как имеющий повышенную прочность

Это важно, потому что болты головки блока работают в режиме «нагрев – охлаждение» и нуждаются в особом внимании

Одновременно контролируется состояние прокладок, при необходимости они заменяются на новые.

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапаны не всегда поддаются регулировке, в некоторых случаях биение сохраняется даже при установке рекомендуемых зазоров. Причин этого явления может быть несколько:

  • кулачки распредвалов изношены;
  • ось, на которой расположены коромысла, имеет механическую обработку;
  • носики штанги работали неравномерно;
  • изношенные пушеры;
  • пружинные хлопушки работали.

Если идет тренировка на пятках со штангой, регулировать клапаны с помощью щупов не получится, в таком случае следует использовать индикатор.

Вытащим свечи.

Устанавливаем поршень первого цилиндра в верхнюю мертвую точку, для этого закрываем пальцем отверстие для свечи зажигания первого цилиндра и ручкой стартера проворачиваем коленчатый вал двигателя до тех пор, пока воздух не начнет выходить снизу палец. Это произойдет в начале такта сжатия в первом цилиндре.

Убедившись, что сжатие началось, осторожно проворачивайте коленчатый вал двигателя ручкой стартера до тех пор, пока индикатор на картере сцепления не совпадет с шариком, выбитым в маховик (рисунок 1) и в автомобиль ГАЗ-53 — до тех пор, пока не появится опасность шкив коленчатого вала совпадают с центральной линией указателя cm, t (рис. 2)

Когда поршень первого цилиндра находится в ВМТ на такте сжатия, впускные и выпускные клапаны должны быть полностью закрыты.

В этом положении устанавливаем или проверяем зазор между коромыслом и штоком клапана, который должен составлять 0,25 — 030 мм при холодном двигателе (15 — 20 ˚С.

допускается уменьшение зазора до 0,15-0,20 мм для клапанов, расположенных по краям головок: первый и восьмой входы, четвертый и пятый выходы (рис. 3).

Если расстояние не совпадает: — Ослабьте стопорную гайку регулировочного болта и, поворачивая регулировочный болт, установите необходимое расстояние на щупе.

Затягиваем стопорную гайку, не давая болту проворачиваться, и еще раз проверяем люфт.

Расстояния для остальных цилиндров регулируют в порядке работы цилиндров 1-5-4-2-6-3-7-8, проворачивая коленчатый вал при переключении с одного цилиндра на другой на один оборот.

Чтобы быстрее сориентироваться и ускорить процесс с помощью быстросохнущей краски, мы разметим ведущий шкив на четыре части (рис. 6).

Для проверки и регулировки клапанов на автомобиле ГАЗ 53 понадобится следующий инструмент: ключи гаечные на 11, 14 мм., Отвертка, щуп, ручка стартера.

Проверка зазоров клапанов и, при необходимости, их последующая регулировка проводится в следующей последовательности:

2. Снимите свечу зажигания с первого цилиндра.

3. Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия, для этого закройте пальцем отверстие для свечи зажигания первого цилиндра, проверните коленчатый вал двигателя пусковой рукояткой до тех пор, пока воздух не начнет выходить из-под пальца. Это произойдет в начале такта сжатия в первом цилиндре.

4

Осторожно проверните коленчатый вал, пока метки на шкиве коленчатого вала не совпадут с центральной линией индикатора cm t. (см рисунок ниже)

Когда поршень первого цилиндра находится в vm такта сжатия, впускной и выпускной клапаны полностью закрыты.

Установка коленвала в положение bm t.

5. Проверьте зазор с помощью щупа, зазор между коромыслом и штоком клапана должен составлять 0,25-0,30 мм на холодном двигателе (15-20 ° C.

допускается уменьшение пространства до 0,15-0,20 мм у клапанов, расположенных по краям головок первого и восьмого впускных, четвертых и пятых выпусков.

6. При необходимости отрегулируйте зазор в следующей последовательности:

  • ослабьте контргайку регулировочного винта;
  • поворотом регулировочного винта установите расстояние на щупе;
  • затяните контргайку регулировочного винта и снова проверьте зазор.

7. Проверьте и при необходимости отрегулируйте зазоры клапанов остальных цилиндров в последовательности, соответствующей порядку работы цилиндров (1-5-4-2-6-3-7-8), поворачивая коленчатый вал при переходе от цилиндра к цилиндру на 90°.

8. Установите на место крышки коромысел.

9. Вкрутите свечу зажигания первого цилиндра.

10. Запустите двигатель и послушайте, как он работает. При работающем двигателе в некоторых режимах может быть слышен стук клапана малой выброса, не должно быть «чихания» в карбюраторе и «брызг» в глушителе.

Устройство масляного насоса на МТЗ для двигателей Д-240, 243, 245 и модификаций: схема, характеристики

Поскольку масляный насос на МТЗ используется для смазки мотора, подбирать его необходимо по характеристикам и геометрии двигателя. На Белорусы устанавливаются движки Д-240 и Д-245, а также их всевозможные модификации. Поэтому в характеристиках всегда должно быть обозначено, для какой версии двигателя он предназначен.

Рассмотрим далее схемы и устройство масляного насоса на МТЗ 80, 82 (двигатели Д-240, 242, 243 и другие), а также для МТЗ-100, 102 и других тракторов, на которые ставятся силовые агрегаты серии Д-245.

Масляный насос для Д-240

Он шестеренчатого типа, т.е. НШ, одноступенчатый. Агрегат приводится во вращение от коленвала, он устанавливается на крышке первого коренного подшипника.

Насос двигателя НШ состоит из:

  • корпуса;
  • крышки;
  • ведущей и приводной шестерен;
  • вала;
  • пальца;
  • ведомой шестерни.

Устройство масляного насоса МТЗ 82 следующее. При вращении шестеренок в зоне всасывания создается пониженное давление. За счет разряжения в этой области моторное масло втягивается в маслозаборник. Внутри оно попадает на зубцы шестерен и таким образом перемещается к трубопроводу. По трубкам жидкость подается к трущимся элементам движка.

Шестерни выточены с высокой точностью, как и корпус. Идеальная геометрия обеспечивает равномерный поток технической жидкости. Точность размеров и подгонки деталей настолько важна, что не допускается даже переставлять крышки с двух масляных насосов МТЗ одной модели.

Характеристики масляного насоса Д-240 (Д-242, Д-243) следующие:

  • пропускная способность 36 л/мин при 2320 об;
  • рабочее давление 0,70-0,75 МПа (7-7,5 кгс/см2).

Схема масляного насоса МТЗ-80/82

Устройство масляного насоса МТЗ для двигателя Д-240 и его различных модификаций изображено на следующей схеме.

Цифрами обозначены:

1.      маслозаборник; 6.       шестерня привода;
2.      корпус; 7.      штифт;
3.      палец ведомой шестерни; 8.      вал;
4.      ведомая шестерня; 9.      ведущая шестерня;
5.      крышка; 10.   патрубок

Масляный насос для Д-245

На тракторы МТЗ-100, 102 устанавливается масляный насос для Д-245. Это так же агрегат НШ, т.е. шестеренного типа. Во вращение он приводится коленвалом и монтируется на крышке 1-го коренного подшипника.

Цифрами обозначены:

1.      маслозаборник; 6.       шестерня привода;
2.      корпус; 7.      штифт;
3.      палец ведомой шестерни; 8.      вал;
4.      ведомая шестерня; 9.      ведущая шестерня;
5.      крышка; 10.   патрубок

Шестерня привода масляного насоса МТЗ находится на валу (8). Штифт (7) фиксирует ее и не дает смещаться, оставляя возможность только вращаться в одной плоскости. Также на валу стоит ведущая шестерня, а ведомая находится с ней в зацеплении.

Масло в насос Д-245 поступает из картера через маслозаборник. Там жидкость проходит через фильтр, посредством которого удаляются механические включения и загрязнения. Смазка поступает в пространство между зубьями шестеренок маслонасоса. При их вращении жидкость вытесняется далее в магистраль, а затем – подается к трущимся деталям мотора.

Масляный насос Д-260 и модификаций

Насос масляный для ММЗ Д-260 шестеренного типа, односекционный. Во вращение он приводится от коленвала двигателя, как и в предыдущих случаях. В целом устройство помпы МТЗ 1221, 1523 аналогично рассмотренным выше моделям, различаются только характеристики и габариты.

Если на входе давление увеличивается и становится больше рабочего, техжидкость напрямую подается в полость всасывания. Диапазон давления выставляется на стенде, для регулировки используются соответствующие шайбы.

Масляный насос двигателя МТЗ 1221, 1523 для Д-260 всасывает жидкость через маслоприемник из картера. Далее часть масла проходит через полнопоточный фильтр – и затем впрыскивается к элементам мотора, а другая часть пропускается через центробежный фильтр и после очистки снова поступает в картер.

Если трактор запускается на холодную, фильтр не пропускает вязкое масло. В этом случае срабатывает перепускной клапан: он открывается, и техжидкость напрямую подается в маслопровод. В норме перепускной клапан срабатывает, когда показатели превышают 0,13-0,17 МПа. Отрегулировать его нельзя.

Для поддержания рабочего давления в магистрали на уровне 0,28-0,45 МПа в маслонасосе МТЗ 1221/1523 устанавливается предохранительный клапан. Он срабатывает при превышении рабочего давления в маслопроводе: излишки сливаются напрямую в картер.

Неисправности

В силу конструкционных особенностей этот дизельный двигатель подвержен гидроудару, поэтому следует соблюдать предельную осторожность при проезде глубоких луж. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта

Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта.

НЕИСПРАВНОСТЬ ПРИЧИНА И МЕТОД УСТРАНЕНИЯ
Двигатель не запускается. В первую очередь необходимо проверить состояние аккумулятора, реле с предохранителями и наличие электротока в цепи. Причиной подобной проблемы может стать также поломка системы подачи топлива. В отдельных случаях устранить поломку не представляет сложности. Однако при неисправностях топливной системы и проблемах с клапанами приходится вскрывать мотор и проводить капитальный ремонт силового агрегата.
Мотор запускается, однако вскоре глохнет. Подобное характерно для засорившегося впускного клапана, и есть проблемы с герметичностью трубок подачи топлива. Также аналогичным образом проявляются поломки наноса высокого давления, который с трудом поддается ремонту и в большинстве случаев требует замены.
Из выхлопной трубы выходит сизый дым, а мотор потерял свою мощность. Подобное характерно для проблем с топливным фильтром, поломке топливной рейки или же нарушении диафрагмы. Ремонт в данном случае заключается во вскрытии двигателя Д 245 с глубокой диагностикой и заменой вышедших из строя элементов.
Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
