Как работает система газораспределения и почему так важно следить за ремнем грм?

Виды клапанных механизмов. описание газораспределительного механизма

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

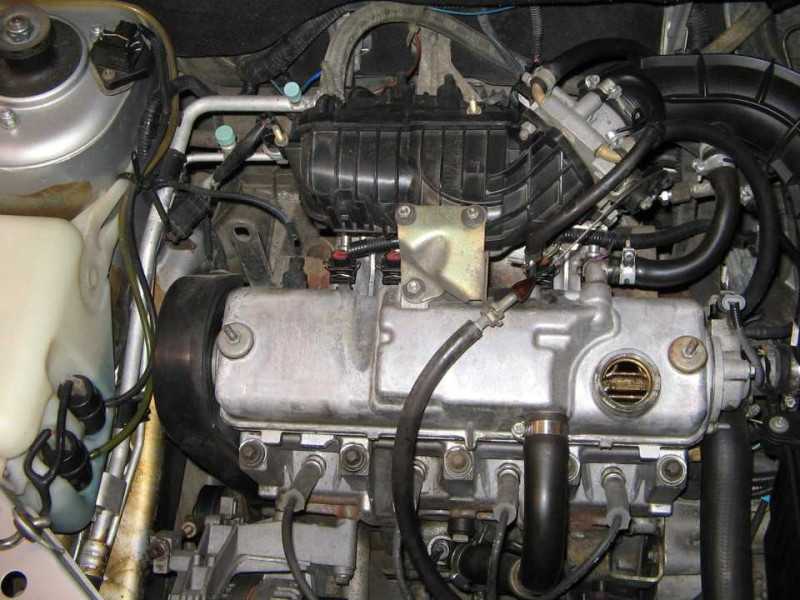

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

ключем на 10 отжимаем кронштей крепления троса газа

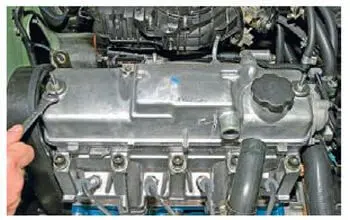

откручиваем крышку клапанов

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик 🙂

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

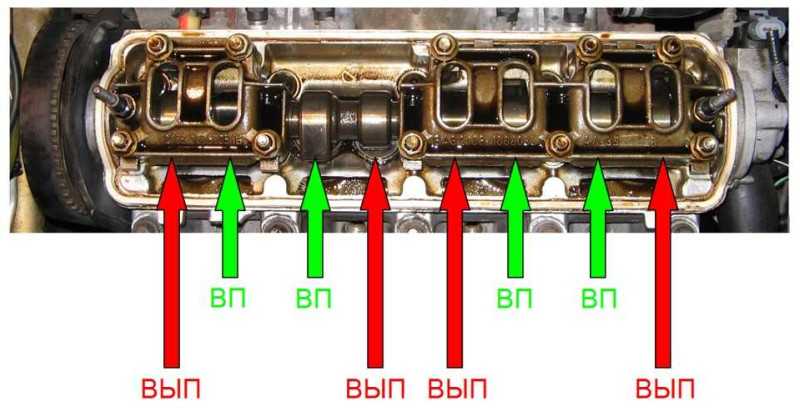

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

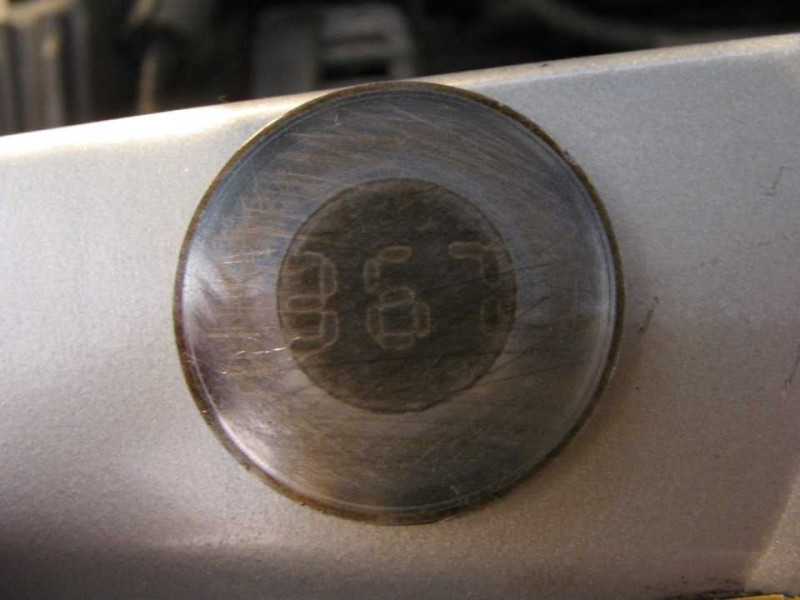

Шайба первого (выпускного) клапана

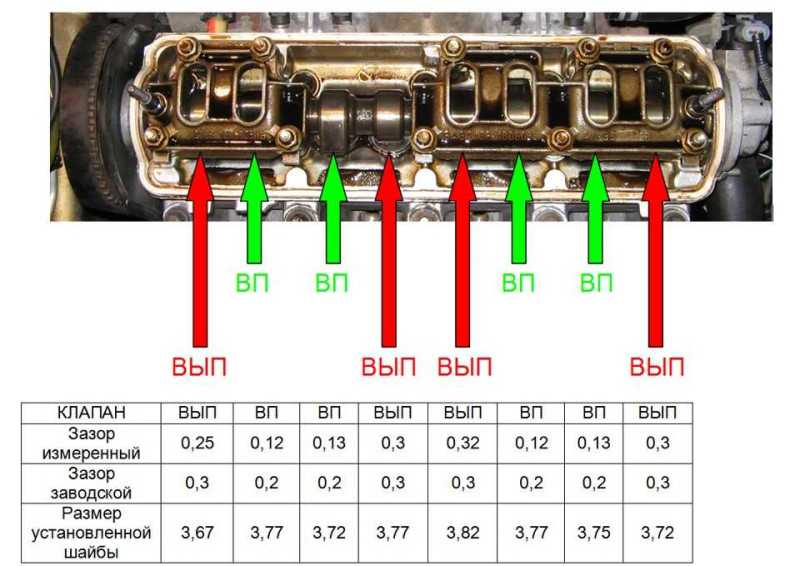

Вот что получилось в моем случае

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

Здравствуйте! Ребят подскажите поэтапно блондинке, процесс регулировке клапанов на калине 2 16 клапанов. Как бы это странно не звучало, НО я хочу сделать это сама, так как очень люблю ковыряться в автомобилях, хоть особо в них и не разберась)))) Спасибо!

Изначально возникает вопрос: зачем вообще нужна регулировка клапанов? Если эта операция проведена грамотно, то:

  • двигатель легко запускается;
  • мотор работает тихо;
  • расход топлива – минимальный;
  • в камере сгорания отсутствует нагар;
  • общий ресурс двигателя до капитального ремонта увеличивается.

Если машина новая, первую регулировку клапанов необходимо производить после первых 20 тыс. км пробега, когда заводские настройки станут нарушаться. Откладывать процедуру не стоит, т. к. это чревато прогаром клапанов.

Порядок выполнения регулировки клапанов на Ладе Гранта

  1. Если двигатель вашего автомобиля хорошо прогрет, то прежде чем начать регулировку, необходимо дать ему остыть как минимум до 30 градусов.
  2. Выкручиваем свечи зажигания для того, чтобы при прокрутке коленвала не повредить газораспределительный механизм.
  3. Откручиваем кожух ремня вышеуказанного ГРМ и полностью снимаем его. Также отсоединяем все патрубки от клапанной крышки, которую тоже необходимо убрать.
  4. Берем шприц и всасываем все масло, которое оказалось вокруг толкателей клапанов.
  5. Устанавливаем приспособление, предназначенное для съема шайб.

Обратите внимание! Регулировку клапанов на Ладе Гранта следует выполнять в такой последовательности: 1-3, 5-2, 8-6, 4-7. В данном случае первая цифра указывает на номер выпускного клапана, а вторая, наоборот, впускного

  1. При помощи самого обычного ключа размером 17 проворачиваем распредвал двигателя в том же направлении, в котором движется часовая стрелка. Крутить его следует до тех пор, пока кулачок первого выпускного клапана не встанет на свое место.

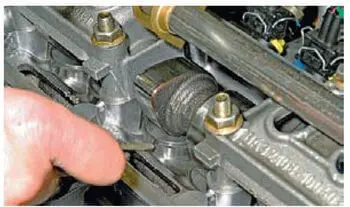

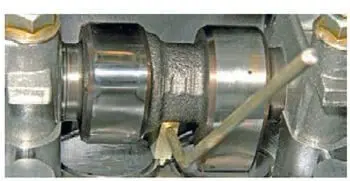

  2. Измеряем образовавшийся зазор при помощи щупов. Для того чтобы сделать это правильно, необходимо воспользоваться так называемым принципом проходного и непроходного щупа. Так, к примеру, если щуп 0,2 пролазит спокойно, а 0,25 уже нет, это свидетельствует о том, что зазор составляет 0,2 ± 0,02 мм. Для впускных клапанов нормальный зазор составляет 0,25 мм (± 0,05 мм), а для выпускных – 0,4 мм с той же погрешностью.
  3. В том случае, если зазор первого или третьего клапана не укладывается в норму, следует поменять шайбу. Для этого необходимо пальцами придержать толкатель и утопить его вниз, используя специальный инструмент. В таком положении вставляем фиксатор между стаканом и распредвалом.
  4. Далее, используя пинцет, изымаем регулировочную шайбу и смотрим, какой на ней написан размер. Благодаря этому вычисляем замер той шайбы, которую необходимо поставить на ее место. Так, к примеру, если зазор на вашем клапане оказался 0,3 мм вместо положенных 0,4 мм, шайба должна быть на 10 мм меньше, чем в настоящий момент.
  5. Берем шайбу необходимого размера и, используя пинцет, аккуратно укладываем ее в толкатель. Далее необходимо засунуть палец в отверстие и убедиться в том, что шайба абсолютно свободно вращается вокруг собственной оси.
  6. Выжимаем толкатель вниз, после чего сразу убираем фиксатор. Теперь снова необходимо замерить зазор таким же способом, как ранее. Если он находится в пределах нормы, можно переходить к регулировке следующего клапана.
  7. После того как вы отрегулировали все клапаны на Ладе Гранта, следует проверить зазоры еще один раз. Благодаря этому, казалось бы, лишнему действию вы сможете избежать ошибки.
  8. Устанавливаем на место клапанную крышку, предварительно очистив ее от грязи и поставив новую прокладку.

Как видим, регулировка клапанов на Ладе Гранта – достаточно простой процесс, а значит, справиться с ним под силу каждому.

Как вам статья?

Мне нравитсяНе нравится

Регулировка зазоров клапанов

Любой двигатель, установленный на «Лада Калину» обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки. Чтобы отрегулировать клапана «Лады Калины» используются специальные шайбы, расположенные в нишах толкателей. Чтобы получить необходимый зазор, подбираются шайбы, требуемой толщины.

Инструмент необходимый для регулировки клапанов

Для регулировки нужно иметь следующий инструмент:

  • Головки для откручивания болтов;
  • Вороток;
  • Трещотку;
  • Шприц, чтобы удалить масло;
  • Отвертки;
  • Специальное приспособление, которым утапливаются клапаны;
  • Щупы;
  • Пинцет;
  • Длинногубцы;
  • Шайбы регулировочные.

Регулировка клапанов «Лада Калина», 8 клапанная

Вся технологическая схема регулировки приведена на картинках ниже. Работы выполняются на холодном агрегате. Сначала снимается клапанная крышка. Для этого необходимо открутить и удалить болты крепления.

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны. Ключом проворачивается коленчатый вал, пока не совпадут метки шкива с крышкой ремня. Когда метки совпали, вал необходимо повернуть на три дополнительных зуба. Поршень найдет верхнюю мертвую точку.

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель. Пользуясь приспособлением нужно утопить клапан. Чтобы не произошло вращения толкателя, его придерживают плоской отверткой, которую нужно вставить глубоко в паз.

Фиксируется нижнее расположение толкателя. Пинцетом вытаскивается шайба. Устанавливается новая, имеющая необходимый размер. Она должна быть повернута своей маркировкой в сторону толкателя. Каждая шайба маркирована своим размером. Затем удаляется фиксатор. Замер зазоров повторяют вновь.

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, «Лада Калины» достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм «Лада Калины» будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Вкратце о цепном приводе

Основная цель инженеров заключается в том, чтобы обеспечить максимальный ресурс силового агрегата автомобиля. А так как обрыв ремня ГРМ в большинстве случаев приводит к фатальным последствиям, то много внимания было уделено надежности узла. В этом плане цепной привод оказался впереди ременного. Практически всегда применяется двухрядный цепной привод, который входит в зацепление с соответствующими звездочками, установленными на валах (распределительном и коленчатом).

Основная проблема цепи заключается в том, что со временем она растягивается. В результате этого нередко появляются посторонние шумы и сбиваются метки ГРМ. Из-за этого двигатель теряет часть мощности и повышается его износ. Ремонт равно как и ремня, не выполняется. Замене подлежит полностью весь узел, начиная от звездочек и заканчивая цепью и успокоителем с натяжителем. Что касается основных достоинств цепного привода, то это его надежность и интервалы замены. Его необходимо менять несколько реже, примерно каждые 250 тысяч километров. Если этого не делать вовремя, то может случиться обрыв цепи ГРМ. Ремонт мотора после такой поломки будет стоить достаточно дорого.

Что такое ГРМ в автомобиле?

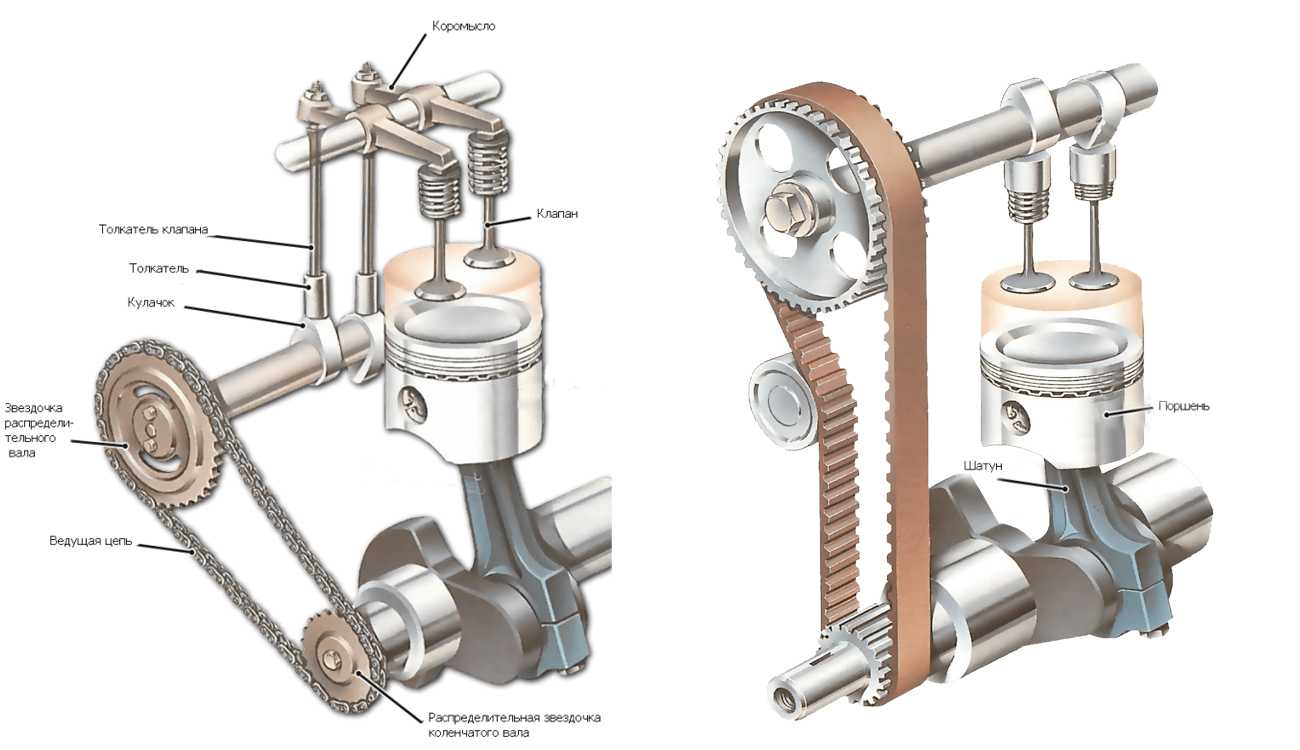

ГРМ расшифровывается как газораспределительный механизм. Его назначение подавать в цилиндры воздушно-топливную смесь (ВТС) с определенной периодичностью, а также выводить из камер цилиндров отработанные газы. Вместо ВТС может поступать просто воздух, это зависит от конструкции двигателя в автомобиле. Мотор будет выполнять свои функции, если вовремя будут открываться и закрываться клапана и правильно ходить поршни в цилиндрах.

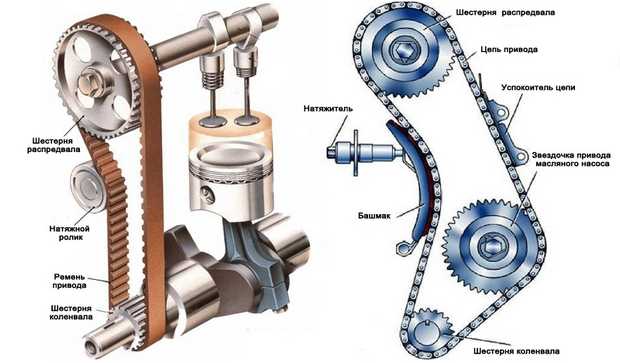

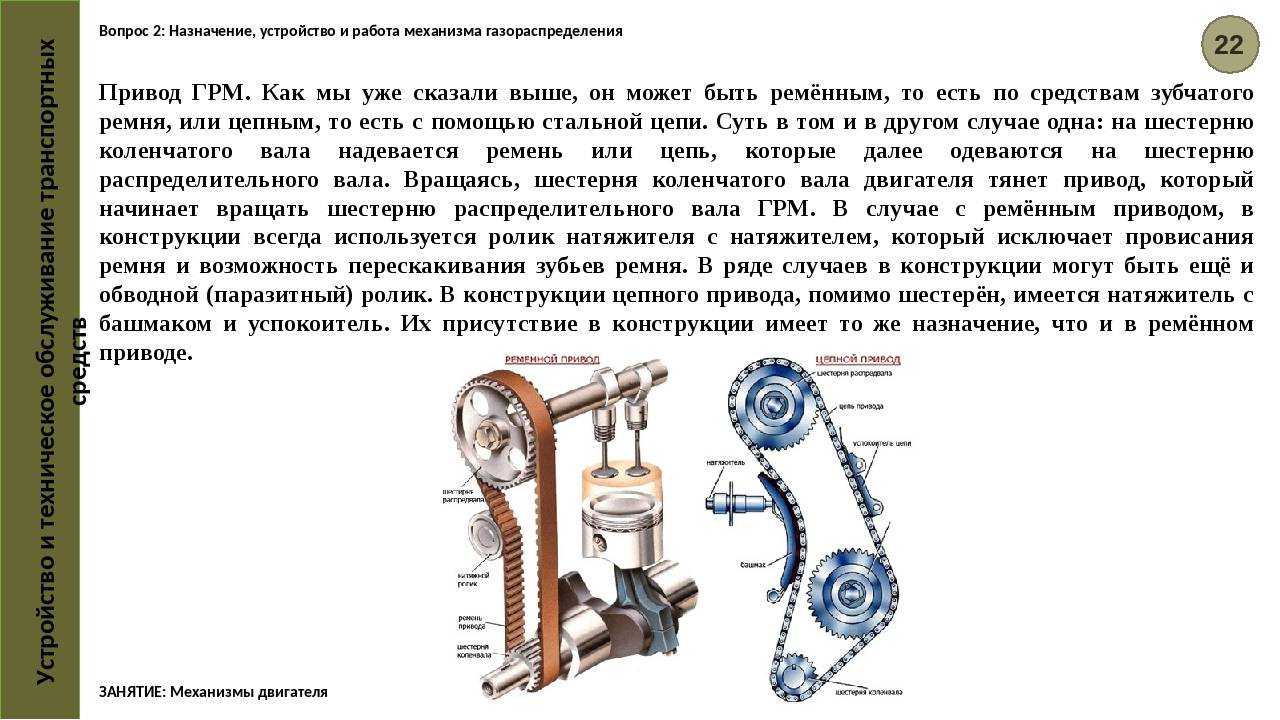

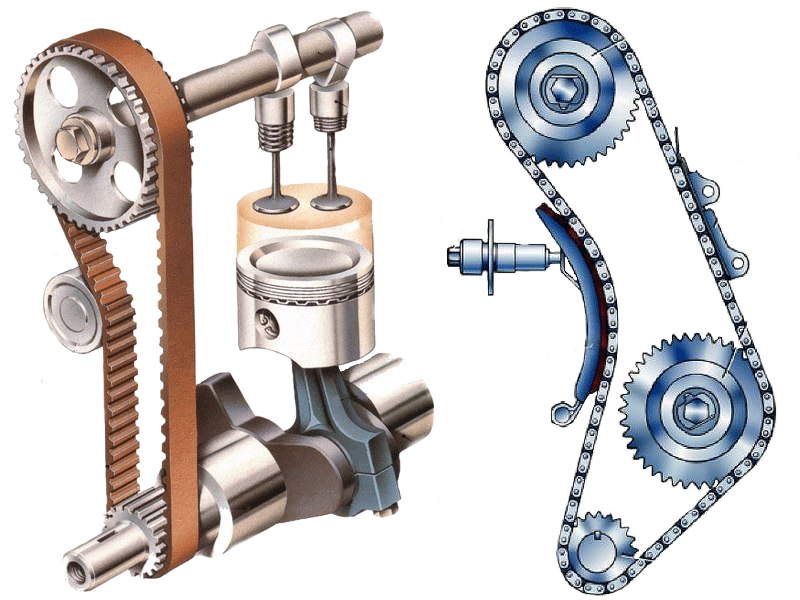

Газораспределительные механизмы различаются типом привода, идущего от коленвала. Он может быть цепным и ременным.

Отличаются ГРМ расположением распределительного вала в автомобиле:

Механизм с клапанным газораспределением является самым распространенным среди ГРМ, устанавливаемых на 4-х контактных ДВС поршневого типа. ГРМ играет важную роль в правильном функционировании силового агрегата в автомобиле. Благодаря ему синхронизируется работа поршней и клапанов, которые движутся в нужных фазах. Без этой синхронизации мотор работать не будет.

Положительные и отрицательные стороны различных модификаций двигателей

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

  • Его регулируют практически в каждом автосервисе;
  • Нет проблем с покупкой запасных частей;
  • В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
  • Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

  • Высокая шумность и повышенная вибрация при работе;
  • Необходима постоянная регулировка клапанов;
  • Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

  • Самый низкий расход топлива;
  • Бесшумность и отсутствие вибрации при работе;
  • Способен быстро разогнать автомобиль;
  • Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

  • Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
  • После 40 000 км пробега, увеличивается расход масла.

16 клапанов; объем 1,6 литра

Положительные стороны двигателя:

  • Работает очень тихо;
  • Отсутствует вибрация;
  • Самый сильный двигатель;
  • Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Однозначно ответить на вопрос, какой из двигателей лучше, достаточно сложно.

Если же для вас важна дешевизна в обслуживании и неприхотливость, то ваш выбор – 8-клапанный мотор. Этот вариант лучше подойдет для тех автомобилистов, кто предпочитает обслуживать и ремонтировать свое авто самостоятельно.

Машина на любителя, мне кажется, что 8-капанов — идееальный вариант для нее, в плане надежности, по крайней мере. И расход у 8-ми клапанной меньше. Это по сути двигатель ещё от девятки.

Если в Вашем регионе есть качественный бензин, то лучше 16 клапанов. Если до нормальной сетевой заправки ехать далеко, тогда лучше 8 клапанов. На 16 клапанах 95 нужен отличного качества, если нет этого — сразу треск начинается из под капота Калины при нажатии педали газа.

Лада Ларгус — комплексный обзор и немного про двигатель

Лада Ларгус является совместным проектом отечественного предприятия «АвтоВАЗ» и французского Renault Group. Не секрет, что автомобиль Renault Logan MCV, на базе которого разработана новинка российского автопрома, является бюджетным автомобилем, обладающим массой существенных преимуществ. А это и необходимо отечественным потребителям. Но, кроме того, благодаря применению некоторых комплектующих отечественного производства, а также сборке в России, машина имеет еще более приятную цену, по сравнению со своим прототипом. Это обуславливает широкую популярность авто на нашем рынке.

Экстерьер и интерьер

Машина, запущенная в производство весной 2012 года, практически не отличается от своего прототипа Logan MCV. Единственное внешнее отличие – несколько подретушированная фальшрадиаторная решетка с шильдиком «Лада», а также соответствующие надписи на задней двери.

Силуэт Ларгуса характерный для универсала, вытянутый. Однако стоит отметить, что он смотрится очень гармонично. Спокойный облик передней части узнаваем благодаря широко распространенному авто Renault Logan. Двери имеют существенную ширину, так что посадка в машину удобна. Задние двери выполнены распашыми, что очень удобно для погрузки и выгрузки поклажи, а также посадки пассажиров третьего ряда.

А рядов сидений в Лада Ларгус действительно три. Они могут вмещать 7 взрослых людей. Универсалов с подобной вместимостью на рынке немного. А по столь демократичной цене вообще нет. Салон машины также выдержан в спокойном стиле. Кресла произведены в нашей стране, но стоит отметить их достаточное удобство. Подгонка деталей интерьера вполне достойна. Пластик приятный на ощупь. Место водителя удобное, можно устроиться человеку любого роста и телосложения. Приборная панель с белыми циферблатами удобна и информативна.

Интересно, что ряды кресел в Ларгусе расположены ступенчато (каждый следующий выше предыдущего). Это дает возможность отличного обзора для каждого пассажира.Багажное отделение универсала при 7-местном исполнении имеет объем 135 л, при 5 пассажирах – 560 л, а при всех сложенных креслах – 2,5 куб. м.

Двигатели

Многие задают вопрос, чей двигатель в Лада Ларгус? Машина комплектуется двумя силовыми агрегатами:

  • 1600-кубовый 8-клапанный мотор, произведенный в Румынии, устанавливаемый на седан Logan;
  • Мотор аналогичного объема, но 16-клапанный, изготавливаемый в Испании.

Для такого большого авто как Лада Ларгус технические характеристики двигателя играют существенную роль. 16-клапанный силовой агрегат обладает мощностью 105 «лошадей», которых вполне достаточно для уверенного движения в потоке машин. Конечно, для молниеносных обгонов с загрузкой такого двигателя недостаточно, но это не проблема. Разгон до первых 100 км/ч с данным мотором осуществляется за 13,5 секунд.

Стоит отметить, что для такого автомобиля как Лада Ларгус, двигатель 8 клапанов откровенно слабоват. Румынский агрегат выдает 84 л.с., которых вполне хватает небольшому авто в версии седан. А большой универсал очень вялый с данным мотором. Особенно это касается движения с полной нагрузкой.Потому если встает вопрос, какой двигатель на Лада Ларгус подойдет лучше, то ответ однозначен – 1600-кубовый 16-клапанный.Что касается экономичности агрегатов, то для Лада Ларгус расход бензина в 9,3 литра в смешанном цикле для 8-клапанного мотора – это многовато. 16-клапанный агрегат потребляет несколько меньше (9 литров), что подтверждает версию о слабой мощности первого агрегата для такой большой машины. На трассе расход у обоих моторов идентичен и составляет 7,5 литров.

Если вы заинтересовались данной моделью Лада, но не знаете, как быстро продать свой старый ВАЗ, можете воспользоваться услугой – выкуп автомобилей ВАЗ по приемлемым ценам и в любом состоянии (даже аварийных). Специалисты фирмы смогут быстро оценить ваш авто и предложить за него максимально возможную сумму.

Итоги

Итак, ВАЗ Ларгус, цена которого очень привлекательна, является очень практичным автомобилем. Его можно использовать и для поездок большой компанией, и для перевозки крупногабаритных и увесистых грузов (грузоподъемность – 550 кг, а грузовой версии – 800 кг). Машина довольно комфортна и очень вместительна. Несколько огорчает слабая динамика модели, особенно с 8-клапанным агрегатом. Кроме того, несколько великоват расход горючего. В остальном же Ларгус – отличная и конкурентоспособная модель.

Надежность, слабые места, ремонтопригодность

Надежность

В связи с коротким сроком эксплуатации конкретных данных о надежности двигателя пока что нет. Но по прогнозам производителя ВАЗ-11182 считается наиболее удачным вариантом среди всех вазовских 8-клапанников. Соответственно, новый мотор позиционируется как достаточно надежный.

Разработка новых, «безвтыковых» поршней значительно подняло настроение автовладельцам этого ДВС. В прошлое ушли кошмары о возможных последствиях обрыва ремня привода ГРМ – загиб клапанов, разрушение поршня и дорогостоящий ремонт.

Вкладыши и шатуны скопированы с мотора ВАЗ-21179. Коленчатый вал обновленный, но шатунная шейка идентична шейке коленвала этого же 1,8-литрового ВАЗ-21179. Здесь приоритетом стало снижение механических потерь на трение и повышение надежности.

Понятно, что максимальные нагрузки 122-сильного и 90-сильного моторов существенно отличаются друг от друга. Таким образом в коленвал ВАЗ-11182 заложен дополнительный запас прочности, что повышает его надежность.

Уместно отметить, что на двигателе заменено более 20 наименований деталей и узлов. Характерно для ВАЗ-11182 то, что все новые изменения в механической части вносились не спроектированными, а уже показавшими себя в деле ранее используемые детали и сборочные единицы.

Например, маслосъемные колпачки взяты с двигателя H4M (разработка Nissan, выпускается на АвтоВАЗе). С этого же мотора применяются толкатели и сухари клапанов.

На форумах появились первые отзывы, точнее, рассуждения о двигателе. Так, StAndr пишет: «…поршни стали тяжелые с хорошим компрессионным расстоянием, шатуны теперь центруются по щекам коленвала, а не по бобышкам поршня. Блок чугунный, а не алюминиевый, как на иномарках — геометрию держит хорошо. Маслофорсунки есть. Крутящий момент неплох — 143 Нм, причем с 1000 об/мин доступно 80% момента, т.е. 114 -115 Нм».

Внесенные изменения в ДВС ВАЗ-11182 позволяют надеяться, что двигатель будет обладать высокой надежностью.

Слабые места

Двигатель еще не успел проявить себя в эксплуатации, поэтому о его слабых местах информации нет. Но на форумах можно найти скудные данные в этом вопросе.

Например, одному из владельцев ВАЗ-11182, по всей вероятности, пришлось столкнуться с разборкой мотора. В своем отзыве он отметил, что на плоскости блока цилиндров была грубая фрезеровка поверхности. В результате возникли проблемы с подтеканием масла и ОЖ через прокладку головки.

Но, такие сообщения единичны, и пока что судить о том, является ли погрешность в обработке блока слабым местом, рано.

Иногда возникает троение двигателя на оборотах холостого хода. Замена свечей и регулировка механизма зажигания устраняет эту неисправность.

Некоторые моторы отличаются повышенным расходом масла. Обычно эта проблема возникает в районе 80-100 тыс. км пробега. Масложор может составлять около 900 гр. на 1000 км. Истинная причина такого явления не выяснена, но считается, что здесь виной является конструктивная особенность ЦПГ.

Ремонтопригодность

Ремонтопригодность агрегата хорошая. Но при этом необходимо отметить, что сам процесс ремонта сложный. Без опыта и специального инструмента здесь не обойтись. Форумчанин 46В пишет: «…теперь в гараже клапана не отрегулируешь, надо разбирать пол-мотора, а цена толкателей от 1500 руб. за 1 шт.».

Поэтому при восстановлении двигателя рекомендуется использовать только оригинальные узлы и детали.

Современный двигатель ВАЗ-11182 вполне надежный и экономичный мотор, но при соответственном с ним обращении.

Видео «Принцип работы ГРМ»

В этом видео показано устройство газораспределительного механизма, подробно рассматривается принцип работы.

Распредвал
представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с .

Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных.

Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей
. Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.

Основные элементы газораспределительного механизма

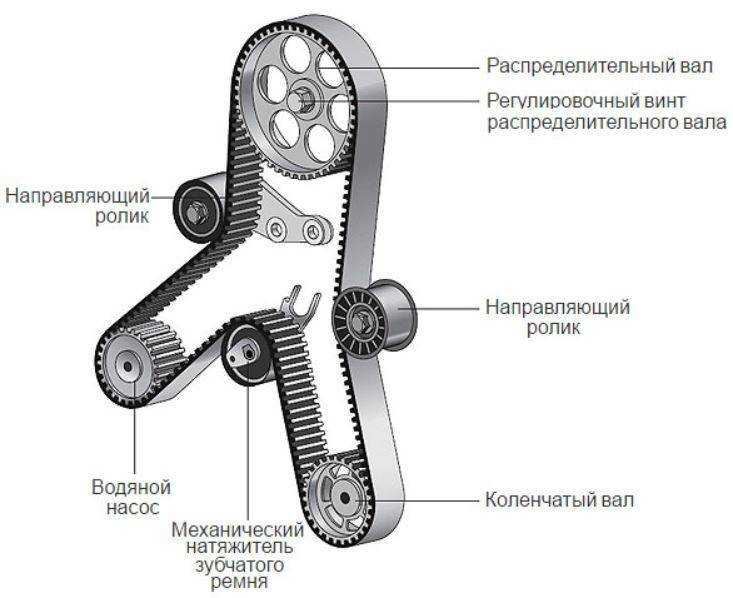

ГРМ состоит из большого количества деталей, каждая из которых выполняет возложенную на нее задачу. Основной элемент — В большинстве случаев устанавливается в головке блока цилиндров. Современные моторы оснащаются двумя распредвалами, что повышает эффективность работы системы в целом и ее надежность. В этом случае мотор будет иметь 16 клапанов, а с одним распредвалом — 8. При вращении вала происходит воздействие на клапана через кулачки, установленные на цилиндрических шейках. Промежуточное звено между кулачками и клапанами — толкатели.

Еще одна важная составляющая — впускные и выпускные клапана. Они нужны для подачи топливно-воздушной смеси и удаления отработанных газов. Представляют собой стержень с тарелкой. Стержень всегда цилиндрической формы с выборкой под пружину. Движение клапанов строго ограничено. Для предотвращения попадания масла в камеру сгорания через клапана, последние имеют уплотнительные кольца.

Еще один элемент — привод ГРМ. Через него передается вращение. Стоит понимать, что за 2 полных оборота коленчатого вала, распределительный делает всего один. То есть, вращается со скоростью в два раза меньшей.
