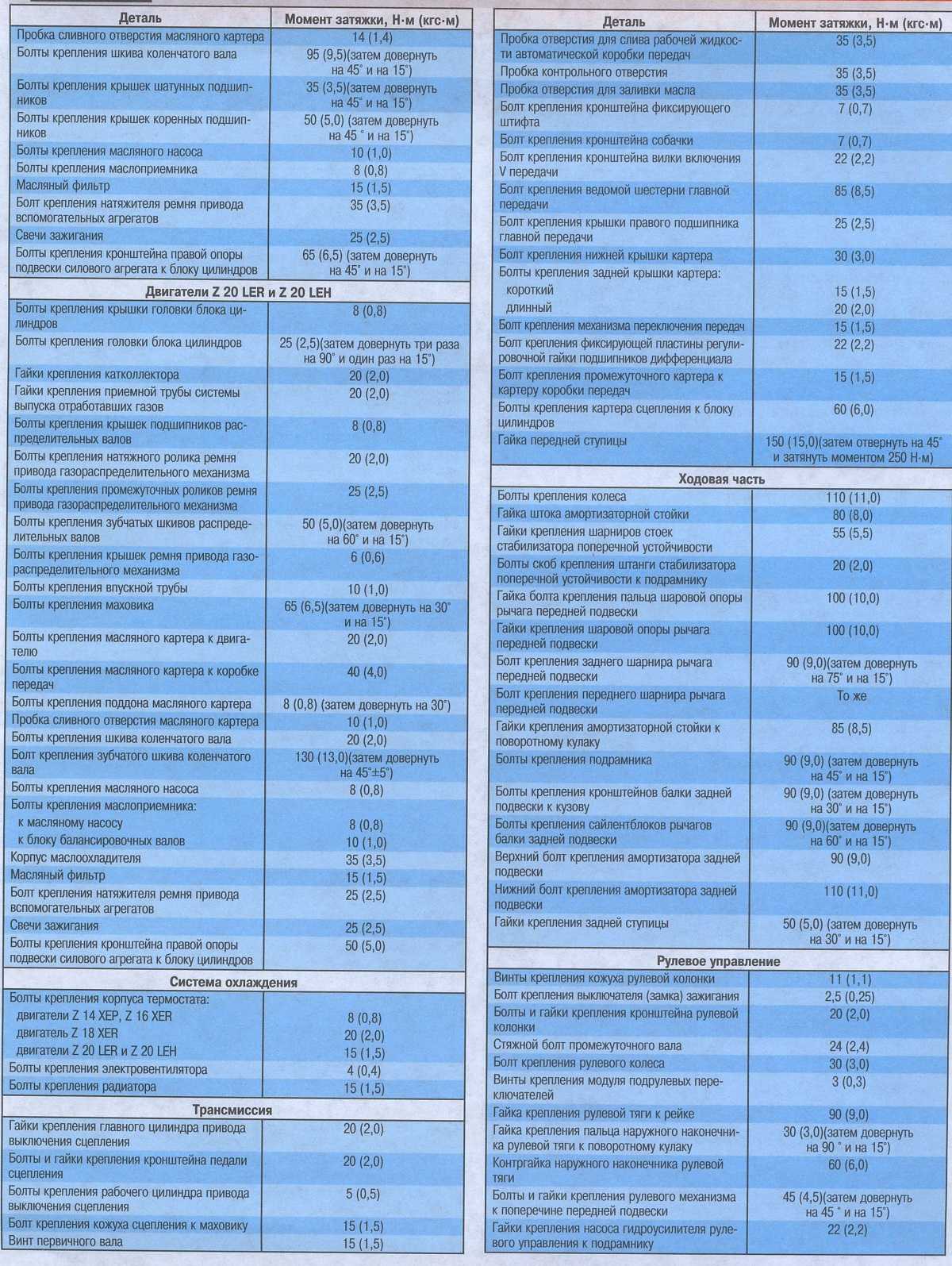

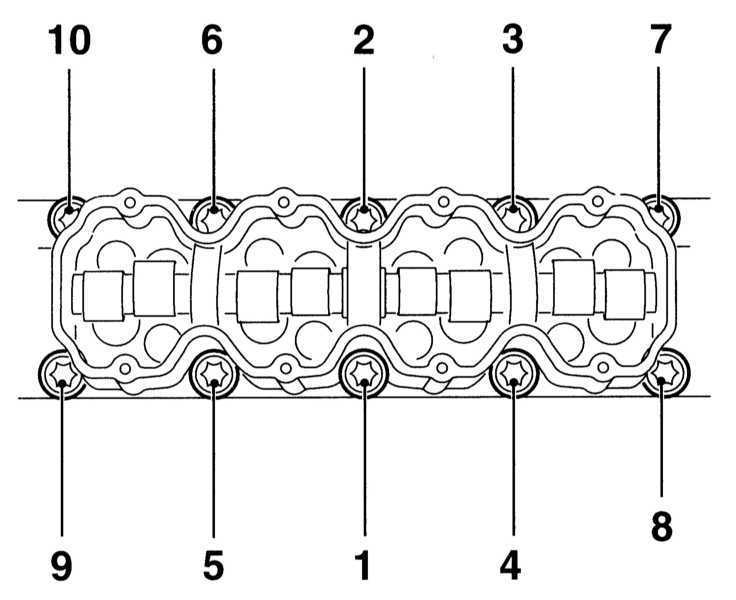

Момент затяжки опель астра j: гбц (схема), распредвалов

Ти-ши-на!

Пассажиров дивана “Опеля” не порадует МАССИВНЫЙ центральный тоннель, а обзорность портят большие подголовники У “Сида” (справа) и центральный тоннель не такой высокий, и подголовники более КОМПАКТНЫЕ

Жаль, что на фоне такого тихони-двигателя слишком шумными оказались шины. Изоляция колесных арок оставляет желать много лучшего. Да и подвеска «Киа» отнюдь не образец комфорта. Она не только достаточно жесткая, но еще и «звонкая» – неровности покрытия отрабатывает грубо, с неприятными ударами по кузову. Наконец, «Сид» весьма чувствителен и к качеству покрытия – на абразивном асфальте в салоне появляется неприятный зуд и легкая вибрация на руле.

«Астра» куда менее придирчива к качеству дороги. А учитывая азартный характер управляемости, плавность хода «Опеля» хочется только хвалить. Скажем, мотор по-настоящему шумит, лишь когда «автомат» дежурит в положении «Спорт».

Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала: 1-й и 4-й клапаны выпускные, 2-й и 3-й — впускные.

Порядок регулировки зазоров не имеет значения.

Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

Так выглядит приспособление для регулировки зазоров в приводе клапанов:

2. Закройте карбюратор заглушкой или чистой тряпкой.

4. Проверните коленчатый вал ключом для гаек колес за болт крепления шкива привода генератора через отверстие в нише правого колеса (чтобы легче провернуть вал, можно вывернуть свечи зажигания) так, чтобы.

5. . метки на шкиве привода генератора и на передней крышке привода распределительного вала совпали. При этом можно отрегулировать зазоры в приводе либо 1-го и 2-го, либо 3-го и 4-го клапанов.

Считая от ремня привода распределительного вала: 1-й и 4-й клапаны выпускные, 2-й и 3-й — впускные.

Порядок регулировки зазоров не имеет значения.

Так выглядит приспособление для регулировки зазоров в приводе клапанов:

2. Закройте карбюратор заглушкой или чистой тряпкой.

Обратите внимание, что на крышке нанесены две метки. В данном случае необходимо ориентироваться на длинную метку 1

Метка 2 нанесена на внутренней части шкива. Для удобства продублируйте ее, например фломастером, на его наружной части.

Основы устройства и функционирования гидравлического компенсатора

Конфигурация

Идея автоматического регулирования тепловых зазоров может быть реализована в двух вариантах: обычный гидротолкатель и гидроопора. Последняя применяется в модулях газораспределения с коромыслами. На Lada Priora в шестнадцатиклапанной версии впуск и выпуск оснащены индивидуальными распредвалами. Оптимальным решением для такой компоновки является применение гидравлического толкателя.

Приоровский гидрокомпенсатор на 126 двигателе состоит из таких частей:

Плунжерная пара, включающая цилиндрическую обойму и поршень с шариковым клапаном.
Наружный корпус – толкатель.
Система пазов и отверстий для маслоснабжения.

Принцип работы

Маслосостав поступает во внутреннюю полость поршня и, преодолевая сопротивление пружины, отталкивает шарик для заполнения замкнутого цилиндра. Заполняя гильзу, масло выдавливает поршенек наружу и гидротолкатель упирается в кулачок. Далее происходит запирание шарикового клапана и сборочная единица работает как обычный толкатель на моторах с регулируемым клапанным механизмом.

ВАЖНО

Двигатель 350 А1000 автомобиля ФИАТ Албея заводится и работает без шкива ДПКВ (датчик положения коленчатого вала) и со смещенным ремнем ГРМ от нормального положения на ±2 зуба. При смещении на ±3 зуба двигатель схватывает, но не заводится.

Совет-дополнение! Чтобы обеспечить 100% попадание зуб в зуб до снятия старого ремня белым маркером нанесите на него и зубчатые шкивы КВ и РВ две метки (см. фото 1,2). Снимите старый ремень и сравните его с новым, если тот не оригинальный (я ставил оригинальный, но всё равно не поленился пересчитать каждый зуб). Если всё ОК переносите метки на новый ремень, посчитав кол-во зубьев между метками на старом ремне или наложением, при этом направление стрелок на ремнях должны совпадать. Далее по плану, совмещая метки и сместив ремень до внутреннего края шкивов.

После натяжения прокрутите на несколько оборотов КВ в ручную и собирайте дальше.
Ещё СОВЕТ. Натяжение ремня ГУРа. Работаем, соответственно, снизу. Прежде, чем ослаблять ремень возьмите металлическую слесарную линейку, уприте её 0-м в верхнюю ветвь ремня, и приложите шкалой к нижней, посередине между шкивами. Цепляете крючок бытового 10 кг. безмена за нижнюю ветвь ремня рядом с линейкой и тяните вниз до значения 10 кг. При этом запоминаете показания линейки, (у меня получилось 143 мм при 10 кг). При натяжении после замены я добился такого же натяжения, 5000 км — полёт нормальный.

ВНИМАНИЕ!!!

После замены ремня ГРМ если загорается Check Engine, то это означает только одно: Промахнулись с установкой ремня ГРМ. Проверить просто, на прогретом двигателе газануть на максимум, если двигатель набирает 6500 об/мин (отсечка срабатывает на этих оборотах, выше они не поднимутся) то всё ОК!!! Если не набирает более 4500 об/мин, то ошиблись в положении ремня ГРМ на зуб-два, как в перёд, так и назад.

Чертежи приспособлений для установки валов в сервисное положение можно скачать здесь.

Фиксатор КВ, фиксатор РВ, фиксатор РВ-2.

Порядок регулировки клапанов при помощи щупа

Регулировочные работы проводятся на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной площадке. Если работы проводятся в гараже, необходимо обеспечить достаточный уровень освещенности рабочей зоны.

Перечень инструментов для выполнения регулировки:

Отвертка с прямым шлицем.
Ключ или ручной стартер для поворота коленчатого вала.
Гаечные ключи номиналом «10» «14» и «17».
Непосредственно сам щуп. Щуп будет выступать в данном случае в качестве специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
Первоначальным этапом работы можно назвать частичную разборку газораспределительного механизма, что позволит обеспечить доступ к регулируемым деталям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысел

Затем снимается клапанная крышка и нашему взору открывается корпус распределительного вала, коромысла клапанов и штоки самих клапанов. После этого проворачиваем коленчатый вал до совпадения меток, нанесенных на крышке переднего сальника и шкиве. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре № 4. В этом положении проверяются зазоры клапанов № 8 и № 6 четвертого и третьего цилиндров. Вставляем щуп толщиной 0,15 мм в зазор между кулачком распредвала и коромыслом. Щуп должен войти с некоторым усилием. Если щуп не входит или входит слишком легко, то требуется регулировка зазора.

Правильная регулировка зазора происходит следующим образом:

При помощи гаечного ключа на «14» удерживаем головку регулировочного болта, а ключом на «17» ослабляем затяжку контргайки.
При помощи поворота головки регулировочного болта проводим регулирование зазора.
Контргайкой проводим фиксацию положения регулировочного болта.
После фиксации положения болта проводим повторную проверку щупом.

Для того чтобы корректно выполнить регулировку клапанов, необходимо составить своего рода таблицу, в которой указывается последовательность регулирования клапанов:

регулируем 6 и 8 клапана;
проворачиваем коленчатый вал на пол-оборота;
регулируем 4 и 7 клапана;
проворачиваем коленчатый вал на пол-оборота;
регулируем клапана номер 1 и 3;
проворачиваем коленчатый вал на пол-оборота;
завершаем регулировку выставлением зазора 5 и 2 клапана.

Затем следует несколько раз полностью провернуть коленчатый вал и еще раз проверить зазор при помощи щупа, после чего выполнить сборку всех демонтированных перед регулировкой узлов и деталей. Мы убедились, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два приема): поворот коленчатого вала и регулировка высоты болта. Однако данный способ нельзя назвать точным из-за наличия износа в паре трения кулачок — коромысло.

Вышеуказанного недостатка лишен способ регулировки при помощи индикатора и регулировочной рейки.

Для чего необходима регулировка?

От корректно выполненной процедуры зависит:

бесперебойное функционирование мотора LADA Kalina (работа с пониженным уровнем шума в ГРМ, отсутствие ошибок датчика распределительного вала);
снижение топливного потребления до уровня, близкого к регламентированному производителем;
меньший износ кулачков распределительного вала и взаимодействующих с ними толкателей.
чистота камер сгорания и тарелок клапанов из-за отсутствия нагара.

Регулировка клапанов в машине Лада Калина должна проводиться при периодическом пробеге, равном 20 тыс. км или немногим более.

Пренебрегать данной процедурой не рекомендуется, поскольку происходит изменение регламентной величины зазоров у клапанов контуров впуска и выпуска. Это обстоятельство провоцирует неплотное прилегание клапанных тарелок к посадочным седлам, что неизбежно приводит к образованию нагара, неполному сгоранию топлива, повреждению тарелок с последующим прогаром и прочим неприятностям в ГРМ в модели LADA Kalina. Как видно, при отсутствии требуемых зазоров наблюдается нарушение корректного функционирования мотора в целом, а единственным безобидным моментом здесь является акустический дискомфорт владельца из-за увеличенной шумности ГРМ.

Заметим, что регулировки механизма клапанов требует 8 клапанный моторов машин Лада Калина.

ВАЗ 11113

Замер и регулировку тепловых зазоров клапанного механизма проводим на холодном двигателе ВАЗ 11113 .

Снимаем корпус воздушного фильтра (см. » Снятие корпуса воздушного фильтра «). Снимаем переднюю крышку ремня привода ГРМ (см. » Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «.).
Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов.
Снимаем шланг
Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров (клапанной крышки).
Снимаем шайбы и резиновые уплотнительные втулки, установленные в отверстиях клапанной крышки.
Отсоединив отводящий шланг вентиляции картерных газов от штуцера карбюратора снимаем клапанную крышку.
Снимаем уплотнительную прокладку клапанной крышки.

Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.

Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. « Замена ремня привода ГРМ »).
Затем поворачиваем коленчатый вал еще на 40-50° (2,5-3 зуба на шкиве распределительного вала).
В этом положении валов щупом проверяем зазор у первого кулачка распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0.35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет +0.05 мм.
Если зазор отличается от нормы, то на шпильки корпуса подшипников распределительного вала устанавливаем приспособление для регулировки клапанов. Вводим «клык» приспособления между кулачком и толкателем. Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель ( рис. 1 ) и устанавливаем между краем толкателя и распределительным валом фиксатор ( рис. 2 ), который удерживает толкатель в нижнем положении.

Рис. 1. Утапливание толкателя клапана при замене регулировочной шайбы: 1 – приспособление; 2 – толкатель.

Рис. 2. Фиксирование толкателя клапана при замене регулировочной шайбы: 1 – фиксатор; 2 – регулировочная шайба.

26. Рассчитайте толщину новой регулировочной шайбы по формуле:

(все значения в мм)

где H – толщина новой шайбыB – толщина старой шайбыA – значение измеренного зазораC – номинальный зазор

Например (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 мм. В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу – 3,8 мм.

27. Установите в толкатель новую шайбу рассчитанной по формуле толщины надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. Еще раз проверьте зазор и при необходимости повторите регулировку.

28. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры в приводе клапанов другого цилиндра в таком же порядке. Затем залейте масло в верхнюю часть головки блока, если оно удалялось.

26. Рассчитайте толщину новой регулировочной шайбы по формуле:

(все значения в мм)

где H – толщина новой шайбы B – толщина старой шайбы A – значение измеренного зазора C – номинальный зазор

Отечественный автомобиль особо малого класса ВАЗ с индексом 1111 (11113) – единственная модель автоВАЗа из всего семейства, которая комплектовалась двухцилиндровым двигателем. При этом во время создания этого мотора конструкторы постарались максимально унифицировать этот мотор с другими типами, в частности – от автомобилей ВАЗ-2108-21099. Результатом такой работы стало то, что принцип работы узлов и многие элементы у этих установок одинаковы и взаимозаменяемы (к примеру, ЦПГ), разница лишь в количестве.

Шайбы для регулировки клапанов

Что представляет из себя шайба для регулировки клапанов

Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).

Для чего нужны шайбы регулировки клапанов

Шайбы регулировки клапанов необходимы для изменения зазора между толкателем, установленным на клапан и кулачком распределительного вала. Зазор изменяется за счет установки шайб разной толщины в толкатель.

Где установлены регулировочные шайбы

Регулировочные шайбы вставляются в толкатель. Толкатель установлен в круглом колодце в головке блока цилиндров двигателя поверх стержня клапана с пружинами. Всего толкателей восемь (по числу клапанов) и регулировочных шайб тоже восемь. В толкателе имеется прорезь для извлечения шайбы.

Как заменить регулировочную шайбу клапанов

Для замены шайб необходимо приспособление для регулировки клапанов и пинцет. Либо пара отверток — одна побольше, другая поменьше. Подробнее на «Регулировка клапанов ВАЗ 2108, 2109, 21099».

Как подбирать регулировочные шайбы

Шайбы подбираются после проверки теплового зазора при помощи щупа, по обозначенному на них номиналу. Для расчета используются формулы: Z=Y+X-0,2 мм (для впускных клапанов). Z=Y+X-0,35 мм. Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы, X — зазор, определенный по щупу.

Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.

Применяемость регулировочных шайб

На двигателях 2108 (1,3 л), 21081(1,1 л), 21083 (1,5 л), 2111 (1,5 л) применяются шайбы для регулировки клапанов с шагом через 0,05 мм имеющие следующие каталожные номера:

3,00 мм 2108-1007056 3,05 мм 2108-1007056-10 3,10 мм 2108-1007056-11 3,15 мм 2108-1007056-12 3,20 мм 2108-1007056-13 3,25 мм 2108-1007056-14 3,30 мм 2108-1007056-15 3,35 мм 2108-1007056-16 3,40 мм 2108-1007056-18 3,45 мм 2108-1007056-20 3,50 мм 2108-1007056-22 3,55 мм 2108-1007056-24 3,60 мм 2108-1007056-26 3,65 мм 2108-1007056-38 3,70 мм 2108-1007056-30 3,75 мм 2108-1007056-32 3,80 мм 2108-1007056-34 3,85 мм 2108-1007056-36 3,90 мм 2108-1007056-38 3,95 мм 2108-1007056-40 4,00 мм 2108-1007056-42 4,05 мм 2108-1007056-44 4,10 мм 2108-1007056-46 4,15 мм 2108-1007056-48 4,20 мм 2108-1007056-50 4,25 мм 2108-1007056-52 4,30 мм 2108-1007056-54 4,35 мм 2108-1007056-56 4,40 мм 2108-1007056-58 4,45 мм 2108-1007056-60 4,50 мм 2108-1007056-62

Помимо приведенных номиналов могут встречаться и другие разных производителей.

Примечания и дополнения

— Что такое тепловой зазор? По мере прогрева двигателя стержень клапана удлиняется так как металл при нагреве расширяется. Между торцом стержня клапана и нажимающем на него кулачком распредвала необходим определенный зазор для компенсации этого теплового расширения.

На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он составляет 0,2 мм для впускных клапанов и 0,35 мм для выпускных.

Если он меньше нормы, происходит ускоренный износ стержней клапанов, если больше, обгорают кромки не плотно прикрытой тарелки клапана. При больших зазорах со стороны клапанной крышки слышно «стрекотание» — частый металлический стук высокой тональности.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Регулировать клапана на Форд Фокус 2 или нет?

Один из самых популярных вопросов у владельцев ФФ — Нужно ли регулировать клапаны? Как часто? Или в двигателе установлены гидрокомпенсаторы?

Кратко отвечаем на каждый вопрос:

Регулировать нужно
Гидрокомпенсаторы не используются
Используется специальная система т.н. «стаканчиков», каждый из которых имеет свой номинал, строго под каждый клапан.
Процесс регулировки заключается в промерке всех зазоров, вычисление размеров новых «стаканчиков» и установки их на свое рабочее место
Необходимость регулировки обуславливается появлением посторонних шумов в моторе — стука.
Каждое постукивание в двигателе является свидетельством того, что нужно регулировать клапаны? — Нет, появление стука не всегда свидетельствует о необходимости выполнить регулировку. Для точного понимания задач требуется диагностика, а точнее — дефектовка.

Демонтируется клапанная крышка и выполняется замер всех зазоров. В случае отклонений производится регулировка.

Диагностика завершена.

резюме: регулировать зазоры клапанов на этом двигателе не нужно. Все зазоры находятся в пределах допуска. Стук в двигателе вызван другими причинами. Какими? Причин несколько, одна из них это износ поршневого пальца. Для точного понимания того, что именно вызывает неприятный шум и как от него избавится, требуется разборка двигателя.

Выводы

Не стоит доверять всему, что пишут на форумах или советуют в не специализированных сервисах. Каждой работе должна предшествовать тщательная диагностика. Таким образом можно избежать ненужных трат и иметь точное понимание реальной ситуации.

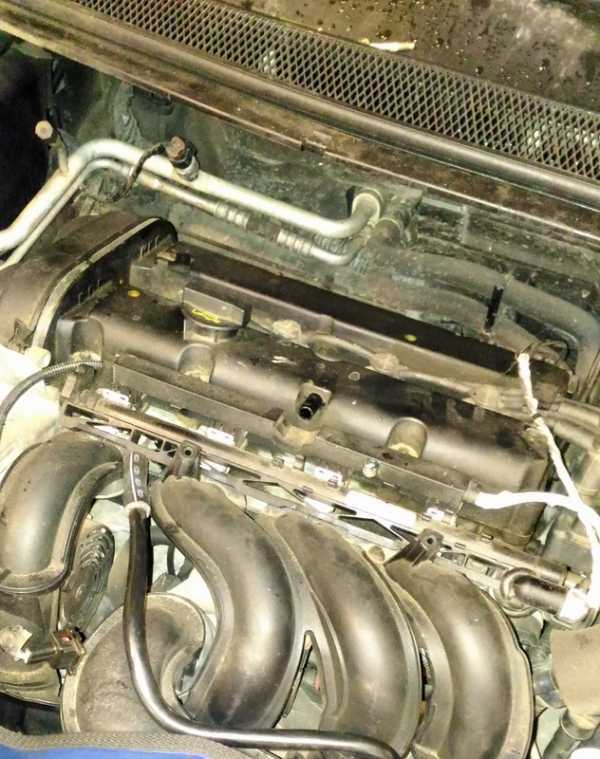

Ford Focus | Проверка и регулировка зазоров клапанов на двигателях 1,8 и 2,0 л (MLA)

Проверку и регулировку зазоров клапанов проводите на холодном двигателе (температура охлаждающей жидкости 21°С) и головке цилиндров, установленной на блоке цилиндров.

Снимите с двигателя кожух.

Снимите крышку с маслоналивной горловины.

Выверните винты и снимите центральную крышку.

Снимите верхний кожух зубчатого ремня.
1. Выверните болты крепления верхнего кожуха зубчатого ремня и снимите его.

Снимите крышку головки цилиндров.
1. Отсоедините высоковольтные провода, при этом не прикладывайте к ним значительных усилий.
2. Отсоедините от головки цилиндров шланг вентиляции картера.
3. Отсоедините от головки цилиндров трос акселератора.
4. Выверните болты крепления крышки головки цилиндров и снимите крышку и прокладку.

При прикладывании значительных усилий или изгибе высоковольтных проводов возможно повреждение центральной жилы провода.

Установите поршень в первом цилиндре в верхнюю мертвую точку в такте сжатия.
1. Поверните коленчатый вал по часовой стрелке и совместите паз на шкиве с меткой «T» на нижнем кожухе зубчатого ремня.

Проверьте клапанные зазоры.
1. Проверьте только клапанные зазоры, показанные на рисунке (поршень в первом цилиндре установлен в ВМТ в такте сжатия).

Плоским щупом измерьте зазор между регулировочной прокладкой толкателя и основанием кулачка распределительного вала.
Запишите значение измеренного зазора. Это значение буде необходимо для вычисления требуемой толщины регулировочной прокладки.

Клапанный зазор (температура охлаждающей жидкости 20°C):

Клапанный зазор (температура охлаждающей жидкости 80°C):

Предельно допустимый клапанный зазор:

Плоским щупом измерьте зазор между регулировочной прокладкой толкателя и основанием кулачка распределительного вала.
Запишите значение измеренного зазора. Это значение необходимо будет для вычисления требуемой толщины регулировочной прокладки.

Отрегулируйте зазоры впускных и выпускных клапанов.
1. Поверните коленчатый вал так, чтобы контур кулачка распределительного вала на настраиваемом клапане был направлен вверх.

Клапанный зазор (температура охлаждающей жидкости 20°C)

T: Толщина снятой регулировочной прокладки
A: Измеренный клапанный зазор
N: Толщина новой регулировочной прокладки
Впускные клапаны: N = T + (А – 0,20 мм)
Выпускные клапаны: N = T + (А – 0,28 мм)

В качестве запасных частей поставляются регулировочные прокладки 20 размеров с толщиной, от 2,00 мм до 2,76 мм с шагом 0,04 мм.
