Для чего необходима регулировка?
От корректно выполненной процедуры зависит:
- бесперебойное функционирование мотора LADA Kalina (работа с пониженным уровнем шума в ГРМ, отсутствие ошибок датчика распределительного вала);
- снижение топливного потребления до уровня, близкого к регламентированному производителем;
- меньший износ кулачков распределительного вала и взаимодействующих с ними толкателей.
- чистота камер сгорания и тарелок клапанов из-за отсутствия нагара.
Регулировка клапанов в машине Лада Калина должна проводиться при периодическом пробеге, равном 20 тыс. км или немногим более.
Пренебрегать данной процедурой не рекомендуется, поскольку происходит изменение регламентной величины зазоров у клапанов контуров впуска и выпуска. Это обстоятельство провоцирует неплотное прилегание клапанных тарелок к посадочным седлам, что неизбежно приводит к образованию нагара, неполному сгоранию топлива, повреждению тарелок с последующим прогаром и прочим неприятностям в ГРМ в модели LADA Kalina. Как видно, при отсутствии требуемых зазоров наблюдается нарушение корректного функционирования мотора в целом, а единственным безобидным моментом здесь является акустический дискомфорт владельца из-за увеличенной шумности ГРМ.
Заметим, что регулировки механизма клапанов требует 8 клапанный моторов машин Лада Калина.
Основные признаки и причины неисправных клапанов

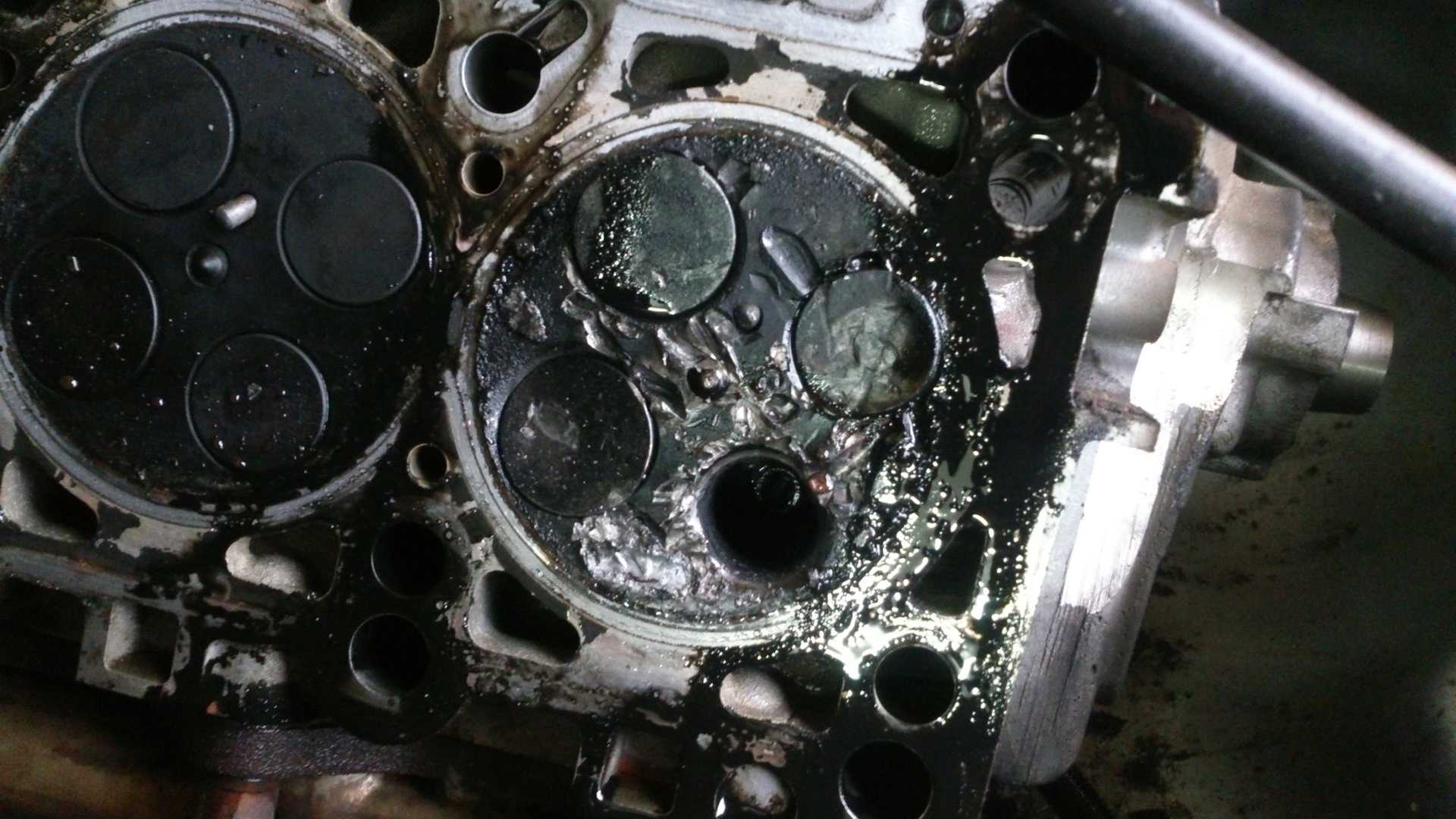

Замена всех клапанов на Приоре с 16-тью клапанами может происходить как при их загибании, так и при их прогорании. Прогореть они могут из-за низкого качества деталей или из-за плохого качества используемой смеси.
Если двигатель ТС слишком быстро перегревается, то рано или поздно рабочая поверхность всех клапанов начинает прогорать (изнашиваться). Еще один момент – в клапанах и их механизмах есть возвратная пружина. Если возвратная пружина начнет изнашиваться, клапан начнет во время работы биться о поршень. В таком случае результат будет таким же, как и повреждении ремня ГРМ.
Владельцу ТС важно верно продиагностировать проблемы с клапанами. Самый первый признак появляющейся проблемы – снижение уровня приемистости двигателя, которое проявляется в заметном снижении мощности ТС
В некоторых случаях слышны постукивания.
Частый симптом проблем с клапанами – это черный дым, выходящий из выхлопной трубы. Эта проблема сочетается с повышенным расходом машинного масла. Также машина может нестабильно работать при холостом ходе. Продиагностировать эту проблему сложно, так как сложно точно определить причину поломки без разбора двигателя.
Как подобрать нужный размер регулировочной шайбы.
Регулировочные шайбы имеют различные размеры. Их можно приобрести в магазине запасных частей в зависимости от необходимого размера. Чтобы не запутаться в размерах необходимо примерить зазоры всех клапанов и аккуратно записать. Можно в виде таблицы, на которой номер клапана соответствует его существующему зазору.
Если зазор увеличен или недостаточен снимается регулировочная шайба. на обратной стороне указан ее размер. Но так как шайба находилась в работе. Она подверглась износу. И её фактический размер может не соответствовать тому что на ней написано. Поэтому толщину шайбы необходимо промерить микрометром до сотых миллиметра.
Зная существующий тепловой зазор и толщину снятой шайбы. Подбирается шайба с другим размером, чтобы получился требуемый зазор для впускных и выпускных клапанов.
Например:
- На впускном клапане при замере зазор оказался равным 0,10 мм. Снятая шайба имеет размер 3,75 мм. Так как существующий зазор 0,10 мм меньше требуемого его необходимо увеличить до 0,20 мм. Соответственно следует установить шайбу на 0,1 мм тоньше чем стояла. Размер этой шайбы составит 3,65 мм
- Если существующий зазор больше допустимого например 0,30 мм а размер шайбы проверен и составляет 3,70мм то чтобы установить правильный зазор на впускном клапане в 0,20 мм необходимо подобрать шайбу с размером больше существующей на 0,10мм.Толщина ремонтной шайбы должна быть 3,80 мм
Конечно идеально точно размеры шайб подобрать не получится. Например реально тепловые зазоры составят не круглую величину как в примере 0,1 мм а скажем 0,12 мм. Подобрать ремонтную шайбу так чтобы увеличить зазор точно на 0,08 мм не получится. Поэтому зазор необходимо выставлять немного больше рекомендуемого. Ничего страшного если зазор составит 0,22мм. Главное чтобы он не был меньше. 0,18 мм уже не желательно. Как уже было сказано выше.
Шаги по регулировке зазоров клапанов
Шаг 1: Снятие крышки головки блока цилиндров
Прежде чем приступить к регулировке зазоров клапанов, необходимо снять крышку головки блока цилиндров. Для этого используйте подходящий ключ и аккуратно снимите крышку.
Шаг 2: Измерение зазоров клапанов
После снятия крышки головки блока цилиндров, вам необходимо измерить текущие зазоры клапанов. Для этого используйте накладки, которые помещаются между шатунами клапанов и подтвердят правильность зазора. Измерьте зазоры для всех клапанов, и запишите результаты для последующей коррекции.
Шаг 3: Регулировка зазоров клапанов
После того, как вы измерили зазоры клапанов, переходите к регулировке. Правильный зазор для каждого клапана указывается в технической документации или руководстве по эксплуатации автомобиля. Используйте ключ для регулировки зазора клапанов и аккуратно поворачивайте его, чтобы достичь необходимого зазора. Затем, используя шестигранный ключ, фиксируйте регулировочную гайку, чтобы зафиксировать новый зазор.
Шаг 4: Повторение процесса
После регулировки зазоров клапанов для всех цилиндров двигателя, повторите процесс измерения зазоров, чтобы убедиться в их точности. Если какие-то из зазоров не соответствуют требуемым значениям, повторите шаги 3 и 4 до достижения правильных зазоров.
Почему стучат гидрокомпенсаторы
Двигатель 21126 представляет собой надежную конструкцию с длительным сроком эксплуатации, но даже с такими характеристиками могут возникать трудности в работе механизма газораспределения. Со временем при езде на Приоре возникает характерный стук гидрокомпенсаторов на холодную или же на горячую. При этом возникает падение мощности силового агрегата и повышение шумности работы последнего.
Основная причина по которой появляется стук – это характеристики и качество моторного масла. Конструкция гидрокомпенсаторов предполагает повышенную чувствительность к его особенностям смазывающего вещества и соответственно отклонения от рекомендации завода-изготовителя непосредственно влияет на срок службы ГК.
Видео по теме:
» Достаточно часто проблема стука решается сменой моторного масла. При этом необходимо произвести промывку двигателя специальной жидкостью.
Практически всегда после замены масла следует характерный шум компенсаторов, потому что новое масло не успело подняться к плунжерной паре ГК. Это наблюдается около первых пяти минут работы мотора, после чего стук прекращается.
Если после смены масла ситуация не поменялась и стук продолжается, то есть вариант промывки силового агрегата, которая выполняется двумя способами:
- Применение специальной промывочной жидкости. Она заливается в двигатель и временно эксплуатируется в нём. Однако эффект от неё сомнительный, так как зачастую на рынке представлены подделки, и они не помогают.
- Демонтаж и ручная промывка каждого гидрокомпенсатора.
Как отрегулировать клапана на ВАЗ 2110
Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.
Разборка
Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:
- отключаем клемму от аккумулятора;
- снимаем корпус воздушного фильтра (на карбюраторном моторе);
- отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
- откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
- выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
- откручиваем гайки клапанной крышки и снимаем её.
Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).
| Угол поворота распредвала, град | № кулачка (отсчет от шкива распредвала) | |
| Выпускной (зазор 0,35.мм) | Впускной (зазор 0,20.мм) | |
| 0 плюс 2-3 зуба | 1 | 3 |
| 90 плюс 2-3 зуба | 5 | 2 |
| 180 плюс 2-3 зуба | 8 | 6 |
| 270 плюс 2-3 зуба | 4 | 7 |
| Угол поворота коленчатого вала, градусы | N цилиндра, в котором происходит такт сжатия (конец) | N регулируемых клапанов (кулачков) |
| 4 | 8 и 6 | |
| 180 | 2 | 4 и 7 |
| 360 | 1 | 1 и 3 |
| 540 | 3 | 5 и 2 |
Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.
| клапан | 1 кл (вы) | 2 кл (вп) | Зкл (вп) | 4 кл (вы) | 5 кл (вы) | 6 кл (вп) | 7 кл (вп) | 8 кл (вы) |
| Должно ±0,05 | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) |
| наибольший зазор | 0,25 | 0,35 | 0,40 | 0,35 | 0,40 | 0,30 | 0,30 | 0,40 |
| шайба | 4,30 | 3,82 | 3,52 | 4,22 | 4,50 | 4,27 | 3,87 | 4,25 |
| Какая нужна шайба | 4,25 (4,20) | 3,97 | 3,72 | 4,27 (4,22) | 4,6 (4,55) | 4,37 | 3,97 | 4,35 (4,3) |
Регулировка
После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.
Затем, приступаем ко второй части ремонта и делаем следующее:
- Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
- После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
- измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
- если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
- если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
- разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
- для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
- В — толщина отработанной шайбы, мм;
- А — вымеренный зазор, мм;
- С — номинальный зазор, мм.
- полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
- согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
- измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
- записываем размер щупа, который не входит в тепловой зазор;
- вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
- далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
- Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
- Устанавливаем шайбы в толкатели, согласно записи блокнота;
- все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
- проверяем новые тепловые зазоры;
- после замены шайб, необходимо поставить демонтированные детали на место;
- запускаем двигатель и наблюдаем за его работой.
Регулировка зазоров в приводе клапанов ВАЗ 2108 1984
11.2. Регулировка зазоров в приводе клапанов
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.
|
Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные. |
Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.
|
1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала |
|
Фиксатор должен быть установлен между распределительным валом и краем толкателя. |
|

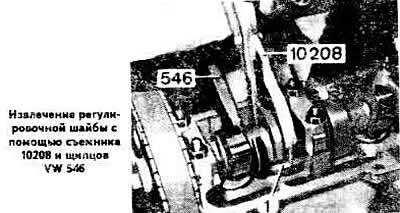

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу. |
Толщина новой шайбы рассчитывается по формуле: H = B + A – C, где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.
Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 (мм).
В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).
Предупреждение
Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||||||||||||||||||||||||||||||
|
Шайбы для регулировки клапанов
Что представляет из себя шайба для регулировки клапанов
Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).
Для чего нужны шайбы регулировки клапанов
Шайбы регулировки клапанов необходимы для изменения зазора между толкателем, установленным на клапан и кулачком распределительного вала. Зазор изменяется за счет установки шайб разной толщины в толкатель.
Где установлены регулировочные шайбы
Регулировочные шайбы вставляются в толкатель. Толкатель установлен в круглом колодце в головке блока цилиндров двигателя поверх стержня клапана с пружинами. Всего толкателей восемь (по числу клапанов) и регулировочных шайб тоже восемь. В толкателе имеется прорезь для извлечения шайбы.
Как заменить регулировочную шайбу клапанов
Для замены шайб необходимо приспособление для регулировки клапанов и пинцет. Либо пара отверток — одна побольше, другая поменьше. Подробнее на «Регулировка клапанов ВАЗ 2108, 2109, 21099».
Как подбирать регулировочные шайбы
Шайбы подбираются после проверки теплового зазора при помощи щупа, по обозначенному на них номиналу. Для расчета используются формулы: Z=Y+X-0,2 мм (для впускных клапанов). Z=Y+X-0,35 мм. Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы, X — зазор, определенный по щупу.
Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.
Применяемость регулировочных шайб
На двигателях 2108 (1,3 л), 21081(1,1 л), 21083 (1,5 л), 2111 (1,5 л) применяются шайбы для регулировки клапанов с шагом через 0,05 мм имеющие следующие каталожные номера:
3,00 мм 2108-1007056 3,05 мм 2108-1007056-10 3,10 мм 2108-1007056-11 3,15 мм 2108-1007056-12 3,20 мм 2108-1007056-13 3,25 мм 2108-1007056-14 3,30 мм 2108-1007056-15 3,35 мм 2108-1007056-16 3,40 мм 2108-1007056-18 3,45 мм 2108-1007056-20 3,50 мм 2108-1007056-22 3,55 мм 2108-1007056-24 3,60 мм 2108-1007056-26 3,65 мм 2108-1007056-38 3,70 мм 2108-1007056-30 3,75 мм 2108-1007056-32 3,80 мм 2108-1007056-34 3,85 мм 2108-1007056-36 3,90 мм 2108-1007056-38 3,95 мм 2108-1007056-40 4,00 мм 2108-1007056-42 4,05 мм 2108-1007056-44 4,10 мм 2108-1007056-46 4,15 мм 2108-1007056-48 4,20 мм 2108-1007056-50 4,25 мм 2108-1007056-52 4,30 мм 2108-1007056-54 4,35 мм 2108-1007056-56 4,40 мм 2108-1007056-58 4,45 мм 2108-1007056-60 4,50 мм 2108-1007056-62
Помимо приведенных номиналов могут встречаться и другие разных производителей.
Примечания и дополнения
— Что такое тепловой зазор? По мере прогрева двигателя стержень клапана удлиняется так как металл при нагреве расширяется. Между торцом стержня клапана и нажимающем на него кулачком распредвала необходим определенный зазор для компенсации этого теплового расширения.
На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он составляет 0,2 мм для впускных клапанов и 0,35 мм для выпускных.
Если он меньше нормы, происходит ускоренный износ стержней клапанов, если больше, обгорают кромки не плотно прикрытой тарелки клапана. При больших зазорах со стороны клапанной крышки слышно «стрекотание» — частый металлический стук высокой тональности.
Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099
Когда нужно проводить регулировку?
Регулировать зазор клапанов на «Оке», согласно рекомендации производителя, должны проводиться каждые 30 тыс. км. Но это далеко не точный показатель, поскольку многое зависит от условий эксплуатации. Так, смазочные материалы, топливо, климатические условия, особенности и интенсивность использования авто могут значительно повлиять на работу ГРМ, и выполнять работы по регулировке теплового зазора придется раньше.
Существует ряд признаков, указывающих на изменение теплового зазора:
- Повышение шумности работы мотора (звук работы установки схож с дизельным агрегатом);
- Падение мощности;
- Плохой запуск;
11.2. Регулировка зазоров в приводе клапанов
| ОБЩИЕ СВЕДЕНИЯ |
Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.
|
Считая от привода распределительного вала, первый, четвертый, пятый и |
Примечания
Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.
|
1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала |
|
Фиксатор должен быть установлен между распределительным валом и краем |
|
Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены |
Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.
Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).
В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).
Предупреждение
Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||||||||||||||||||||||||||||||
|
