На что обращать внимание в процессе ремонта?
Успех ремонта во многом зависит от правильной дефектовки деталей газораспределительного механизма и цилиндропоршневой группы
Если происходит обрыв ремня газораспределительного механизма, особое внимание уделите замерам выступанию поршней и проверке геометрии клапанов. Проверьте состояние направляющих клапанов и фаски посадочных мест клапанов в ГБЦ
Требование к исправным клапанам:
- диаметр ножки клапана одинаковый по всей длине стержня;
- биение тарелки не более 0.025 мм;
- биение стержня на длине 10 см не превышает 0.015 мм;
- фаска клапана не имеет глубоких повреждений.
Для проверки биения стержня и тарелки клапан устанавливают на пару V-образных упоров. Замер осуществляется стрелочным индикатором часового типа, установленным на специальной стойке.
Модификации мотора «3M3-409»
- «3M3-409.10» – модификация основная, которая соответствует экологическим стандартам «Евро-2». Мощность составляет 143 лошадиные силы.
- «3M3-40904.10» – аналогичная «3M3-409.10», с другой ЦПГ. Другие прокладки, ДАД — датчик абсолютного давления, соответствует уже экологическому стандарту «Евро-3». Показатель мощности – 128 л.с.
- «3M3-40905.10» – аналогичная «40904.10», с доведением до норм экологического стандарта «Евро-4». Мощность также составляет 128 лошадиных сил.
- «3M3-4091.10» – дефорсированная («низовая», «тяговая» модификация «3M3-40904.10»): тут иные ресивер, распределительные валы (подъём 8, фаза 240), другая прошивка. \Такой вариант соответствует экологическим стандартам «Евро-3». Используется на «УАЗ»иках-«буханках». Мощность составляет 112 лошадиных сил.
- «3M3-40911.10» – более новый вариант «3M3-4091.10»: с датчиком абсолютного давления, соответствующий экологическим стандартам «Евро-4». Также используется на УАЗовских «буханках». Мощность – те же 112 л.с.
- «3M3-4092.10» – не серийный силовой агрегат мощностью в 160 лошадиных сил. Применяли его на автомашинах «Волга» Горьковского автозавода.
Маркируются двигатели «3M3-409» так: индивидуально идентификационный номер (VIN-№) нанесён одной строчкой на обработанной поверхности площадки блока цилиндров, что находится с левой стороны над бобышками крепления передней опоры силового агрегата.
А вот по 409-му движку подскажите пожалуйста.
Порвало у меня верхнюю цепь, поэтому появились вопросики: 1. Клапана при обрыве цепи гнет на 409-х двигателях? 2. Смотрел в магазине цепи и звездочки, есть набор в котором есть все все. но он для 406-го двигателя, и есть цепь исключительно для 409-го, это одно и тоже или нет? 3. Хотел купить ремкомплект прокладок для двигателя предлагают только для 405-го и 406-го, 409-го нет… в чем разница?
Заранее всем большое спасибо.
Еще. Имеет смысл поставить «звездочки» в натяжитель Их еще зовут «дизельными». Один хрен башмаки менять. У меня звезды стоят.
Натяжитель цепи самому не вставлять! Его «зарядить» нужно. Это должен сделать чел, который умеет это делать.
409-х как УАЗов. Много разных. Все от года выпуска зависит и от. «влияния спутника ИОС». ;)))
Так что может быть либо то, либо другое.
Ты в ГАЗ-конфе спроси тоже. Там есть ГУРу по цепям Разложат все от и до.
гы, проходили. плавали, знаем! > 1. Клапана при обрыве цепи гнет на 409-х двигателях? в теории нет (на практике у меня тоже), но у Дачного есть положение, при котором поршня упираются в клапана. > 2. Смотрел в магазине цепи и звездочки, есть набор в котором есть все все. но он для 406-го двигателя, и есть цепь исключительно для 409-го, это одно и тоже или нет? нет, длинна разная. надо для 409, но более точно Максим скажет, т.к. я тупо купил набор в элексе. > 3. Хотел купить ремкомплект прокладок для двигателя предлагают только для 405-го и 406-го, 409-го нет… в чем разница? US!! Это самая большая ТАЙНА, которую мне даже для заводе не рассказали! 1. 406 и 405\409 имеет разные диаметры поршней, но это херня! т.к.! 2. есть три типа прокладок, они отличаются наличием и размером дроссельных дырок (на 406 их нет ваще). Тебе нужна прокладка для 405/409 мотора, в которой есть еще один ряд дополнительных отверстий (они разного размера) соединяющей каналы в цилиндре и башке, отверстия идут между цлилиндрами, в той половине прокладки, которая ближе к впускному коллектору. > Заранее всем большое спасибо. В общем пиши звони, т.к. опыт более чем большой
PS: при обрыве цепи большой шанс, что разбита крышка БЦ, поэтому сперва разбирать смотреть, потом в магаз. Для работы нужно снять: 1. радиатор 2. все навесное, 3. клапанную крышку 4. поддон 5. еще много чего
В общем удачи, с перекурами все занимает примерно 8-10 часов.
Источник статьи: http://forum.auto.ru/mark/uaz/804782/
Установка фаз ГРМ двигателя ЗМЗ 409 по транспортиру
Впуск до установки 23 градуса
Выпуск до установки 17,5 градусов
На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы. Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму. Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.
После вскрытия померил, какие углы были. Получились: впуск 23 градуса; выпуск 17,5 градусов. Примерный диапазон допустимых углов для впуска 18-23, для выпуска 17-22, так что мои углы укладывались в диапазон, и машина ехала достаточно хорошо. До поворота впускного распредвала на зуб, угол похоже был 16-17 градусов, что и привело к падению тяги и повышенному расходу.
Впуск после установки 21,5 градуса
Выпуск после установки 20,5 градуса
Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.
На всю работу ушло 5 часов. Долго провозился с установкой нужного угла на выпускном распредвале, с впускным было уже намного проще. Переднюю крышку ГБЦ не снимал. На выпускном распредвале пришлось подбирать отверстие методом «научного тыка». В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов. После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.
Ресурс 1.6-литровых моторов
Силовых установок с рабочим объемом 1.6 литра за всю историю существования модели было не так много – всего две. Поэтому, изучая вопрос ресурс двигателя Чери Тигго 1.6, прежде всего, нужно детально рассмотреть выносливость и надежность движков SQR481F и SQRE4G16.
SQR481F
Китайский двигатель с рабочим объемом 1597 куб. см получил рядное расположение цилиндров, инжектор и жидкостное охлаждение. В пике он генерирует 147 Нм крутящего момента при 4500 оборотах в минуту. При этом его максимальная мощность составляет 119 лошадиных сил, что можно считать неплохим показателем для такого небольшого и малогабаритного двигателя. Мотор оснащен двумя распределительными валами DOHC, которые приводят в действие зубчатый ремень газораспределительного механизма. Головка блока цилиндров изготовлена преимущественно из алюминия, а вот блок полностью чугунный с расточенными внутри цилиндрами. Коленчатый вал обычный с подшипниками и укрепленными вкладышами с защитным покрытием. Поршни наполовину алюминиевые и получили специальные канавки под маслосъемные кольца.
Конструктивных изъянов двигатель не имеет и при должном уходе ходит довольно долго. Однако немалая часть автовладельцев сетует на капризность силовой установки. Двигатель не любит моторное масло сомнительного качества, поэтому заливать в движок стоит только оригинальный, рекомендованный производителем продукт. Уже после прохождения первых 10 тыс. км необходимо заменить смазочный материал системы, поменять воздушные фильтры
Важно проверить состояние охлаждающей жидкости, а на рубеже 40 тыс. км стоит провести её плановую замену
Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс
км
Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс. км.
SQRE4G16
1.6-литровый мотор SQRE4G16 относится к числу силовых агрегатов семейства ACTECO. Название ACTECO образовалось за счет сотрудничества двух крупных компаний – AVL и Chery. По своей архитектуре это обычный рядный 4-цилиндровый двигатель с выполненным из чугуна блоком цилиндров и алюминиевой 16-клапанной ГБЦ. Компоновка газораспределительного механизма с двумя валами DOHC, двойным механизмом регулировки фаз газораспределения DVVT. В плане технологичности и конструктивных особенностей мотор напоминает японскую разработку от Mitsubishi, но был подвержен ряду серьёзных инженерных доработок. Во-первых, увечили диаметр и ход поршней, что повлекло за собой в SQRE4G16 и увеличение степени сжатия. Во-вторых, в этом движке задействована система изменения длины впускного тракта.
Мотор работает под управлением электронного блока управления Bosh ME7.8.8, который запрограммирован под стандарты Евро 4-5. Приводом газораспределительного механизма выступает цепь, рассчитанная на весь эксплуатационный период установки. Другое дело, что хватает её максимум на 100-120 тысяч километров, после чего потребуется замена цепи ГРМ. Вместе с цепью нужно менять звездочку, «башмак», успокоитель и натяжитель. Поршневая группа выполнена довольно качественно: в ходе её изготовления применили алюминий для выплавки поршней и чугун для шатунов. Доказательством технологичности двигателя является его оптимизированная конструкция, способствующая максимально эффективному сгоранию топлива в камерах, следовательно, высочайшему уровню полезности при минимальном расходе топлива. Что касается ресурса двигателя SQRE4G16, то автовладельцу лучше всего рассчитывать на 280 000 километров пробега.
Неисправности и ремонт двигателя Патриот / Буханка / Хантер ЗМЗ-409
Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемника ЗМЗ-405. Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм. Все, был 405, стал 409, получите распишитесь.
Модификации двигателя ЗМЗ 409
1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с. 2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго. 3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго. 4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с. 5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с. 6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.
Неисправности двигателей ЗМЗ 409
Благодаря тому, что конструкция мотора аналогична ЗМЗ-406 и ЗМЗ-405, то и проблемы аналогичны, с неисправностями можно ознакомиться ТУТ.
Способы решения проблемы
Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.
Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».

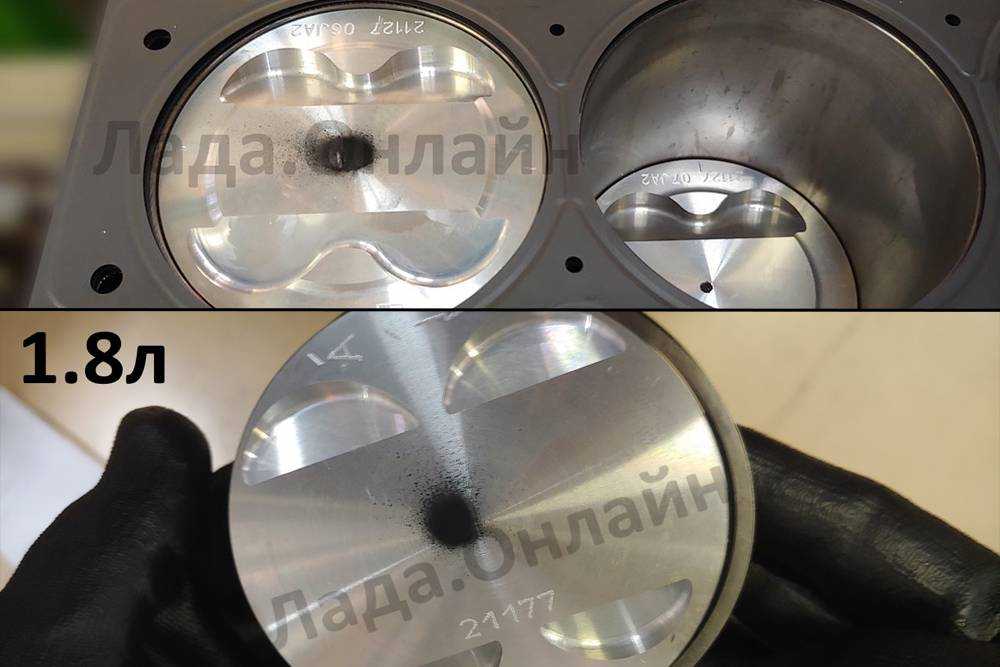

Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».
На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.
Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Техцентр Форд, или где лучше всего обслуживать автомобили форд
Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной разной компрессии в цилиндрах, и устранить эту проблему не удастся.
Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение компрессии, и как следствие – снижение мощности и увеличение расхода топлива.
Двигатель ЗМЗ-409 2,7 л. технические характеристики
Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемника ЗМЗ-405. Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм.
1-масляный картер; 2 — масляный фильтр; 3 — кран масляного радиатора; 4 — стартер; 5 — шланги подогрева дроссельной заслонки; 6 — датчик детонации; 7 — шланг от регулятора давления топлива к каналу холостого хода; 8 — впускная труба; 9 — регулятор давления топлива; 10 — шланг подачи воздуха; 11 — ресивер; 12 — регулятор холостого хода; 13 — генератор; 14 — гидронатяжитель верхней цепи; 15 — проушина (рым) для подъема двигателя; 16 — регулировочный болт натяжения ремня привода насоса гидроусилителя и шкива вентилятора; 17 — кронштейн насоса гидроусилителя; 18 — регулировочный болт ремня привода генератора и водяного насоса; 19 — датчик положения коленчатого вала (датчик синхронизации); 20 — установочные метки ВМТ такта сжатия; 21 — гидронатяжитель нижней цепи. |
|
Изготовитель | ЗМЗ (Заволжский моторный завод) |
Годы выпуска | 2001 — … гг. |
Марка | 409 |
Тип | рядный бензиновый |
Система питания | инжектор |
Рабочий объём | 2,693 см3 (2,7 л.) |
Максимальная мощность | 82,4-105,1 л.с. 112-143 кВт |
Максимальный крутящий момент | 210-230 Н·м, при 4000 об/мин |
Диаметр цилиндров | 95,5 мм. |
Ход поршня | 94 мм. |
Марка поршня | 409.1004015 |
Ремонтные размеры | 96,0 — 96,5 мм. |
Углубление в днище поршня | 4,1 мм. диаметром 76 мм. |
Степень сжатия | 9 |
Цилиндров | 4 |
Порядок работы цилиндров | 1-3-4-2 |
Местоположение первого цилиндра | ТВЕ |
Клапанов | по 4 на цилиндр |
Зажигание | электронное |
Вес агрегата | 190 кг. |
Материал ГБЦ | алюминиевый сплав |
Впускной коллектор | с изменяемой геометрией |
Выпускной коллектор | литой чугунный |
Распредвал | от 4062.10 |
Коленвал | высокопрочный чугун, 5 опор, 8 противовесов |
Расход масла | max 0,3 л. на 1000 км. |
Объём масла | 7 л. |
Тип масла по вязкости | синтетика 5W30, 5W40, 10W30, 10W40 |
Рекомендованный производитель | Liqui Moly, ЛукОйл, Роснефть |
Рекомендовано по сезону | зимой-синтетика, летом-полусинтетика |
Рабочаа температура масла | 90o |
Нормативы экологии | Евро-3/4 |
Оснащение двигателя ЗМЗ-405 | |
Регулировка клапанов | гиррокомпенсаторы |
Система охлаждения | принудительная, антифриз |
Объём ОЖ | 10,7 л. |
Помпа | с пластиковой крыльчаткой |
Свечи зажигания | BCPR6ES от NGK или АУ14ДВРМ, LR17YC от Brisk, WR8DC от Bosch |
Зазор свечи | 0,8 мм. |
Цепь ГРМ | 84/108 зубчатая или 72/92 втулочная |
Возлушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
Масляный фильтр | с обратным клапаном |
Маховик | от змз-406, внутренний диаметр 40 мм., 7 отверстийдля крепления |
Болты крепления маховика | М12 х 1,25, длина 26 мм. |
Компрессия | от 12 бар, разница max 1 бар |
Маслосъёмные колпачки Goetze | светлые-впускные, темные-выпускные |
Обороты холостого хода | 750-800 мин-1 |
Расход топлива Двигатель ЗМЗ-405 | |
Городской цикл | 13,5 л. |
Трасса | 11,5 л. |
Смешанный цикл | 11,0 л. |
Усилия натяжения резьбовых соединений | |
Свечи | 31-38 Нм |
Маховик | 72-82 Нм |
Болт сцепления | 22-38 Нм |
Крышка подшипника | 100 Нм — коренной и 70 Нм — шатунный |
Головка цилиндров | три стадии 40 Нм, 135 Нм + 90o |
Объём охлаждающей жидкости | 10 л. |
Система охлаждения | принудительная, антифриз |
Ресурс ДВС | 150000-250000 км. |
ЗМЗ-409 устанавливается на: | УАЗ Барс УАЗ Буханка УАЗ Патриот УАЗ Хантер УАЗ Пикап УАЗ Карго УАЗ Симбир |
Причины обрыва ремня ГРМ
Наиболее распространенные причины, которые приводят к обрывам приводного ремня, – это несоблюдение владельцами предписаний производителя по замене. Когда машина новая и находится на гарантии, то владельцы очень редко заглядывают под капот – всю работу по обслуживанию выполнит официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.
Нередко может выйти из строя помпа. Во многих моделях авто она приводится от ремня ГРМ. Если помпа выходит из строя, то систему заклинит, а ремень протрется за несколько часов. Также одна из самых популярных причин – это некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.
Могут выходить из строя и распределительные валы, а также натяжные ролики механизма ГРМ. Последние отваливаются или же могут заклинить – ремень или слетает с шестеренок или происходит обрыв. Вот из-за чего на ВАЗ загнуло клапаны.
С ремнем может случатся не только обрыв. Нередко зубья срезаются, а обнаружить их не так просто. Зубья могут проскакивать, если поломалась пружина натяжного ролика. На некоторых моторах шестеренка распределительного вала имеет специальную коническую посадку. В качестве страховки от проворачивания шестерни служит только затянутый болт. Если его не дотянуть, то есть риск, что шестерня провернется, а в результате гнет клапаны. Замена — единственный выход из ситуации.
- На аварийную лампу показывающую степень давления масла
- На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
- Избегайте , так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега
Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.
Последствия
На многих двигателях последствия обрыва ремня ГРМ не ограничиваются загнутыми клапанами. Если неприятность случается при движении на большой скорости и высоких оборотах, сила удара может быть достаточной для повреждения поршней, нарушения геометрии втулок клапанов. Оценить последствия в полной мере можно только после снятия ГБЦ.
Если ремень оборвался на холостых и точно неизвестно, загибает ли на двигателе клапана, следует установить новый ремень, замерить компрессию в двигателе. Показатели каждого из цилиндров не должны отличаться более чем на 1,5-2 Атм. Чтобы еще больше не навредить мотору, воспользуйтесь эндоскопом с поворотной камерой. Оценить степень деформации ножки клапана не получится, но увидеть отметки на поршнях от удара вы сможете.
Если после установки нового ремня двигатель запустился, но работает неустойчиво (троит), клапана все-таки загнуло и следует готовиться к серьезному ремонту.
Помимо нового комплекта ГРМ (ремень, ролики) необходимо будет заменить прокладки впускного/выпускного коллектора и прочие уплотнения, которые будут непригодны для повторной установки. В ходе ремонта следует проверить водяную помпу, состояние сальников клапанов и поршневой группы.
УАЗ Patriot › Бортжурнал › Замена цепи ГРМ ЗМЗ-409. часть 1. Разборка.
На пробеге в 33 т.км. родная зубчато-пластинчатая цепь стала нескромно намекать на необходимость замены дизельным рокотом при прогретом двигателе. Ездить на машине с перспективой обрыва цепи в любой момент совсем неинтересно. Нужно менять! Куплен комплект с фазометром от Прогресс ЕВРО-4 них же в интернет магазине. Магазину респект кстати, общаются хорошо, отправляют быстро, мне отправили в тот же день после оплаты и дали трек номер для отслеживания посылки. Через 8 дней почта России привезла посылку. Получил, всё добротно упаковано в красивые коробочки. Шестерни завернуты в промасленную бумагу, на вид выглядят хорошо сделанными, не полированные конечно, но забоин и заусенцев на поверхностях я не увидел. Как известно зубчато-пластинчатые цепи ЕВРО-4 для двигателя ЗМЗ-409 длиной 104 звена верхняя и 82 звена нижняя. Каждая цепь в свой коробочке, на наклейке информация о цепи надпись made in Chezh Republic. Ок. Вскрываем коробки. Длинная цепь в запаянном пакетике, а пакетик с короткой цепью аккуратно отрезан, как будто цепь в кустарных условиях укорачивают и лепят на коробку нужную наклейку. Печально это всё товарищи… Внимательно просмотрел стыки звеньев короткой цепи, чтобы найти место незаводского соединения, но так и не нашёл. Цепи на вид очень добротно выглядят. Погуглил на просторах Драйва и приступил к разборке двигателя. Перед началом работ необходимо слить масло из двигателя и антифриз, не забывая открутить пробку для слива ОЖ на блоке цилиндров под выпускным коллектором. Если забыть о ней то при демонтаже помпы ОЖ потечет антифриз в поддон. Ещё желательно снять клемму с аккумулятора, я этого не делал, поэтому при обратной сборке как истинный электрик устроил небольшой фейерверк))) После снятия крышки клапанов можно померить фазы на впуске и выпуске. В моем случае цифры следующие: впуск — 14 градусов, выпуск 23 градуса. До того как приступить к демонтажу передней крышки двигателя за которой и спрятан объект замены, снять нужно не просто много, а прямо дофигища: Раз — по часовой стрелке (там левая резьба) отстучать и открутить вискомуфту с вентилятором. Два — открутить диффузор вентилятора и вытащить вместе с вентилятором. Вытаскивать диффузор вентилятора нужно аккуратно, стараясь не зацепить как я и не порвать нежные трубочки радиатора
Три — ключом на 15 вращая по часовой стрелке за болт крепления натяжного ролика ослабить натяжку и снять ремень привода навесных агрегатов. Четыре — снять натяжной ролик с механизмом натяжения в сборе (нужен шестигранник), снять обводные ролики. Пять — Снять опору обводного ролика. Шесть — предварительно изматерившись, для удобства работы снять воздушный фильтр вместе с резиновым патрубком к дросселю. Семь — снять насос ГУРа вместе с креплением не отцепляя от шлангов и отодвинуть в сторонку. Восемь — Во избежание повреждений снять радиатор, а также верхний и нижний патрубки от двигателя к нему. Заодно для простора и расширительный бачок снять. После демонтажа радиатора, висящий вместе с ним на общих кронштейнах радиатор кондиционера повисает почти на одних подводящих трубках, поэтому фиксируем его пластиковыми стяжками к телевизору. Девять — открутить шкив вискомуфты и шкив помпы ОЖ. Десять — при помощи хорошего крепкого съемника шкивов, снять передний шкив-демпфер коленвала. Есть особенности этого процесса, я пытался застопорить коленвал включением пятой передачи, но безуспешно. При таком способе жесткой фиксации нет, а постепенно за полоборота нарастает усилие проворачивания КВ вплоть до остановки. Из-за этого получается, что при каждом движении центральный болт съёмника проворачивается в резьбе всего на 10-20 градусов — очень муторно. Я вышел из этой ситуации уперев головку на 14 одним краем в кронштейн датчика положения коленвала, а другим краем в основание первого после пустого промежутка зуба на шкиве. Очень боялся, что отломаю кронштейн или зуб на шкиве, настолько велико было усилие с которым слезал шкив, но всё обошлось к счастью.

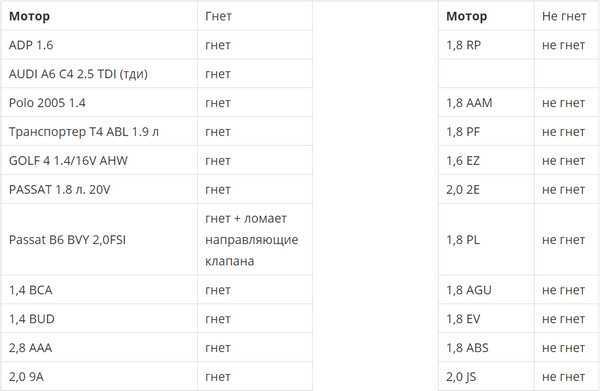

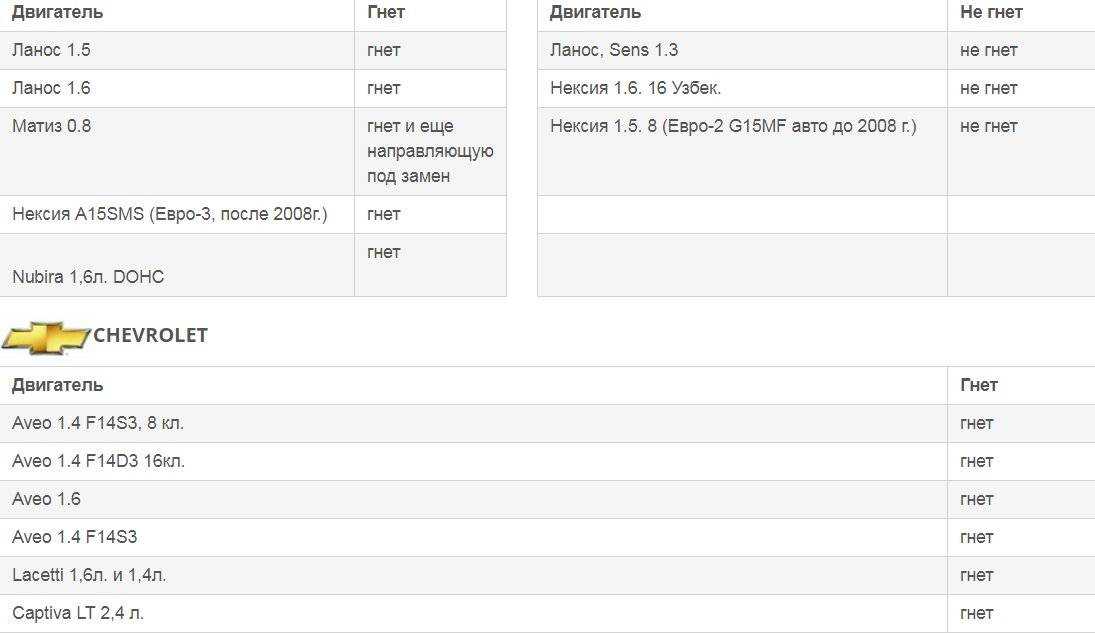

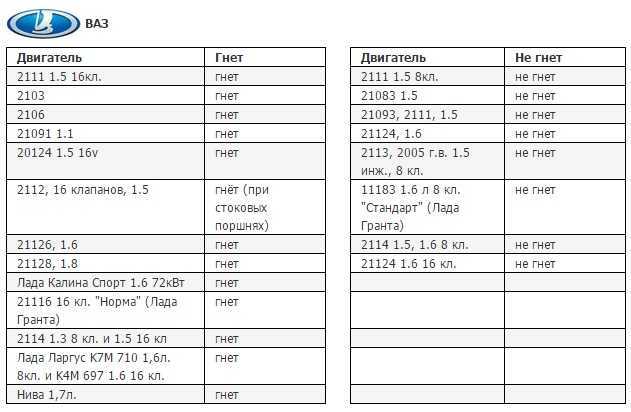

Ваз 21126 гнет ли клапана
ребят всем привет хотел спросить))гнёт ли клапана на двигателе ваз 21126?
16
да гнет. если не переделывал как выше пишут
Гнет. но если заменить поршни и поставить с проточками, то не будет гнуть.
Еще как гнет, но появились «Т» образные поршня с проточкой чтоб клапана не загибало! Ставили такие поршня проворачивали двиг без ремешка ГРМ — все ok!
На 124 моторе не гнет на 126 гнет
Гнет, и не только клапана, а еще и шатуны гнутся при обрыве ГРМ очень часто.
Гнет, проточки слишком маленькие, но есть экземпляры на которых не гнет
Заводских таких экземпляров нет. Разве что случайно повезло, и распредвалы в таком положении застряли, что не достало, но это 1 шанс из 1000.
Ты не забывай что запчасти делают в России, вполне могут на поршнях одной партии могут быть разные про точки, при мне в сервисе первый раз снимали башку на приоре, на ней глубокие проточки
Сталобыть мотор твой не совсем девственный был на момент ремонта.
Не на моей, а на годовалой приоре, у меня 120
Автомобильный двигатель 21126 является четырехтактным четырехцилиндровым мотором, устанавливаемым на автомобиль ВАЗ 2170. Впрыск топлива—распределенный, расположение вала распределительного—верхнее. Двигатель ВАЗ 21126 оснащен жидкостной системой охлаждения, тип закрытый, циркуляция охлаждающей жидкости — принудительная. Система смазочная — комбинированная (разбрызгивание и под давлением).
126 двигатель имеет следующие технические характеристики:
- Цилиндры объемом, равным 1,6 л.
- Степень сжатия равна 11.
- Мощность номинальная — 98 лошадиных сил.
- Двигатель Приора 16 клапанов.
- Топливо подается методом распределенного впрыска с электронным управлением.
- Шестнадцати клапанный двигатель имеет массу 115 кг.
Тюнинг двигателя Приора
Чтобы улучшить показатели мощности силового агрегата Приоры, прибегают к следующим доработкам:
- Устанавливается ресивер.
- Схема выхлопа: 4-2-1.
- Заслонка дросселя: 54 —56 мм.
- Распределительный вал спортивного типа.
- Доработка головки блока цилиндров(ГБЦ) путем пиления.
- Облегченные клапаны.
- Форсунки типа 440сс.
Кроме рассмотренного метода преобразования силового агрегата для увеличения динамических показателей, существует еще несколько способов тюнингования авто данной модели.
Читать дальше: Можно ли отправить алкоголь почтой россии
Разумеется, для многих опытных автовладельцев вопрос, типа «гнет ли клапана на Приоре» является уже давно изученным. Но есть немало новичков среди водителей, которые не владеют информацией по этому поводу. Именно для таких автолюбителей и будет написан данный пост.
На каких двигателях Приоры гнет клапана?
- ВАЗ 21126 — классический приоровский мотор, который был первым на данных машинах. Благодаря изменениям в конструкции, а именно — облегчению шатунно-поршневой группы, места под выемки клапанов в поршнях не осталось. В результате чего при обрыве ремня ГРМ, что иногда случается на Приоре, происходит загиб клапанов, а иногда даже повреждения поршней.
- Двигатель ВАЗ 21116 — более простой 8-клапанный двигатель, который достался Приоре от Гранты. По внешнему виду практически ничем не отличается от обычного инжекторного 8-клапанника, но внутри опять-таки облегченные поршни, что приводит к уже знакомым последствиям в случае обрыва ремня ГРМ — гнет клапана. Но стоит отметить, что нагрузка на ГРМ у 8-клапанных двигателей несколько ниже, чем у 16-кл., и на таких силовых агрегатах подобные проблемы встречаются реже.
- ВАЗ 21127 — это усовершенствованный 126 мотор, который развивает уже не 98, а целых 106 л.с. Конечно, здесь тоже гнет клапана при встрече их с поршнями, ведь увеличив мощность, нельзя было увеличить при этом и поршни, чтобы сделать необходимые выемки. По сути — поршневая осталась такой же, а изменения коснулись только впускного ресивера.

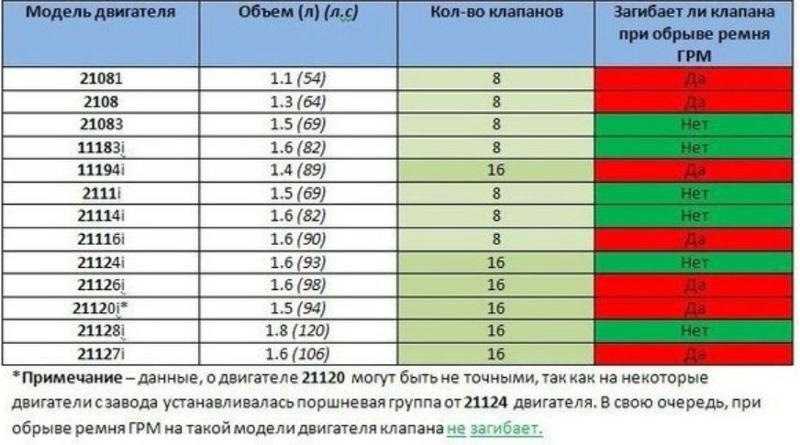

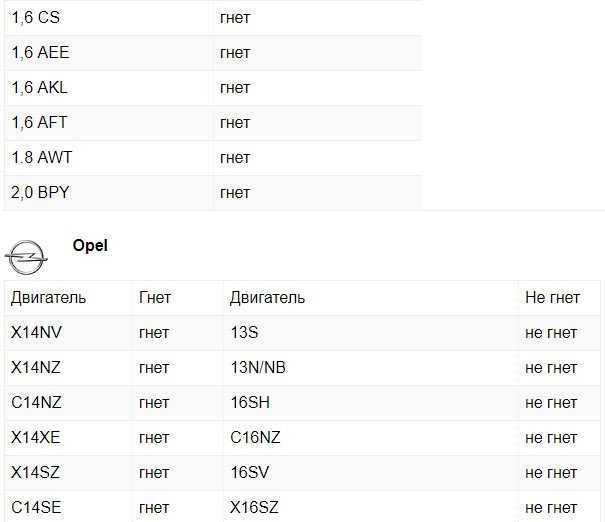

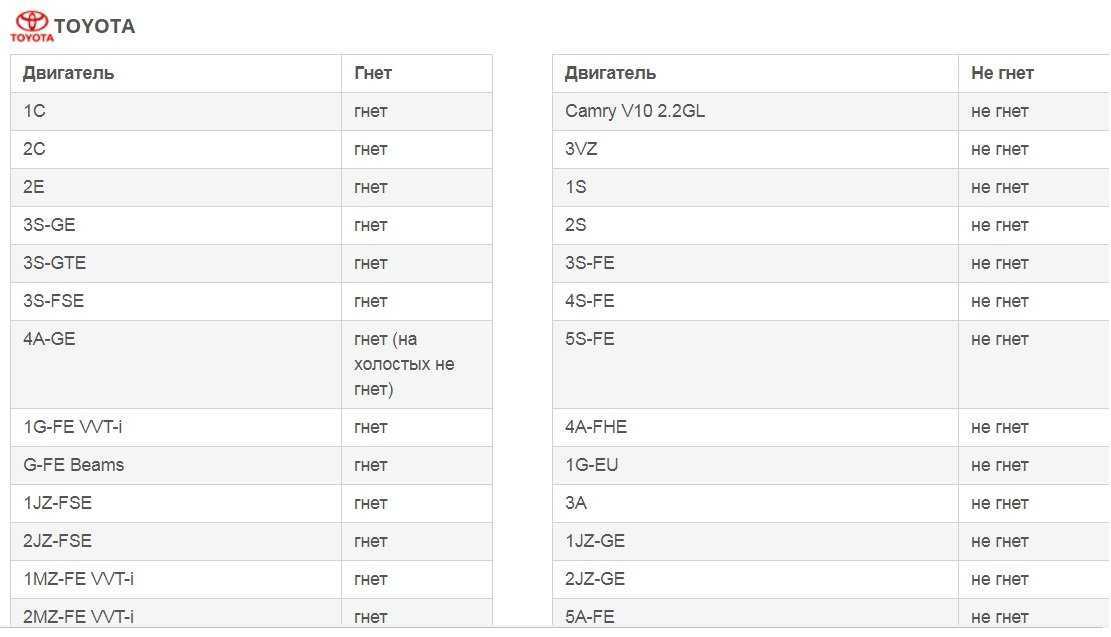

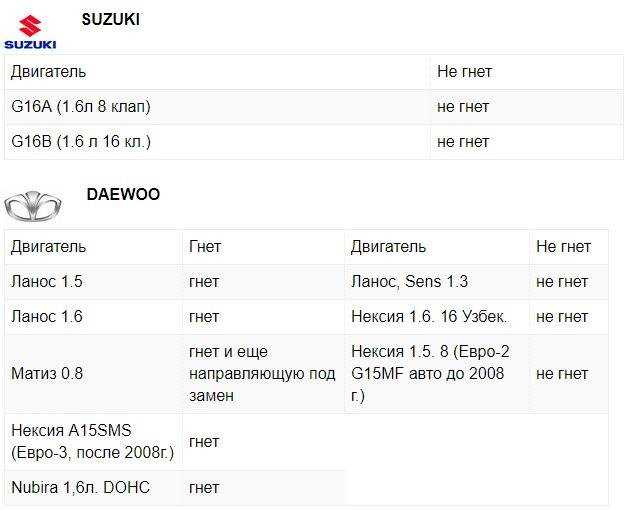

На каких двигателях не гнет клапана при обрыве ремня ГРМ?
Так получилось, что для Приоры был доступен всего лишь один двигатель, который не страдал проблемой с загибом клапанов. Это модель 21114, который ставили в основном только на комплектацию «стандарт», то есть, самые дешевые версии. Но в последние годы с такими моторами найти Приору просто невозможно, так как этот надежный агрегат заменили 116-ым от Гранты.
В общем, все водится к тому, что поршневую группу постоянно облегчают, дорабатывают, делая двигатели более мощными и в то же время экономичными. И разумеется, происходит это в урон надежности и безотказности мотора при обрыве ремня ГРМ. Ну а чтобы убедиться в том, что на Приоре гнет клапана, можете посмотреть ниже специальный видео обзор, в котором даже продемонстрирован пример с просто перескочившим на несколько зубов ремнем.
ЗМЗ-409. Загиб клапанов?Хээээх, лееегко!Это реально — бортжурнал УАЗ Patriot ☢️САНЫЧ☢️ 2012 года на DRIVE2
Полный размер
На первом поршне какойто маслянистый налет, может кольца…
Продолжаю эпопею после разрыва цепи.(СМОТРИТЕ ДРУГИЕ МОИ ЗАПИСИ В БЖ. www.drive2.ru/l/471851292965208211 )
И так…После замены грм и многочисленных запусков двигла БК постояно выдавал ошибки р302-пропуски зажигания во 2 цилиндре), чек и троил движок.
В целял поиска и устранения причины мозговым штурмом из 3 голов в течении 2 вечеров было перепробовано все: замена свечей, проверка искры, катушек, вв проводов, проверка всех датчиков, чистка форсунок,3жды переустановка фаз, чтение мозгов, удаление ошибок-нихера не помогало.
Ну и кто-то из умных сказал:-Может замерить компрессию?-Ой, да ты че, это ж змз409, на них не гнет клапана, че мерять то!-Не ну давай попробуем.-Хрен с ним, давай.Замеееер:1ц- 12 кгс2ц- ноль3ц- 12 кгс4ц- 12 кгс
Нуу +- 0,1-0,2
Вот и нашлась свободная минута и я решил таки снять голову дабы выяснить причину пропусков зажигания во 2 цилиндре после замены грм.И так я писал что компрессия после замены грм была:1ц-12, 2-0, 3-12, 4-12…один из мастаков поставил диагноз загиб клапанов…
Хочу развеять миф о невозможности этого на змз-409 как некоторые диваные спецы меня в этом пытались убедить, топча ногами, доказывая со слюной изо рта:Да ты дол…б, да это невозможно, да там поршня с разрезом, да не встречаются, да я кричу на патрах не загибает!
Я ярчайший пример обратному.
Ну так вот, самое сложное для меня было открутить болты головы, ибо их закручивал сам Геракл…просто прикипели наверное, хотя еще ждет рассухаривание и притирка)))).У кого змз 40905 и голова 40624, необходим шестиграник на 12, для откручивания болтов гбц…После снятия гбц обнаружил что выпускные клапана во 2ом не закрыты на доли мм, да еще и шляпка слегка криво сидит.Потом был пролит бензинчик и как следствие через выпускные клапана 2 циилиндра побежал ручеек…рассухарил и была видна что на клапанах 2ц отметиты от встречи и слегка изогнуты, кроме того в районе цековок на поршне тоже отметины.ну теперь меня ждет очистка всего от нагара, притирка и сборка…
Извинте за может сумбкр и скомпанованость, пишу из гаража.
Полный размер

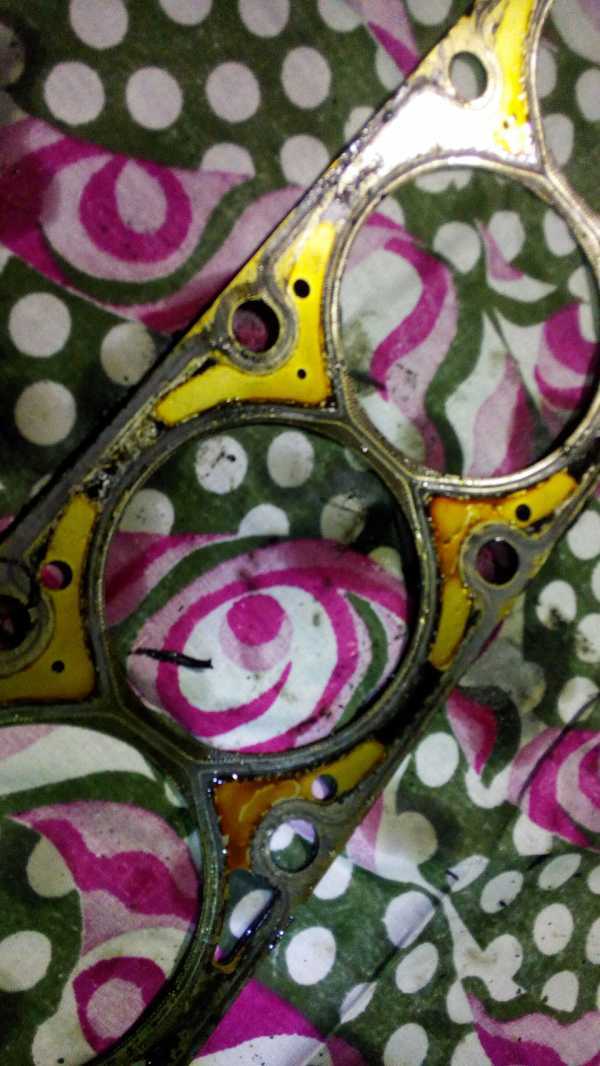

Прогладка не прогоревшая, но чутка устала
Полный размер
Чутка промыл…
Полный размер
Сверху, в цековках под клапана в поршне видны отметины от всречи…
Полный размер

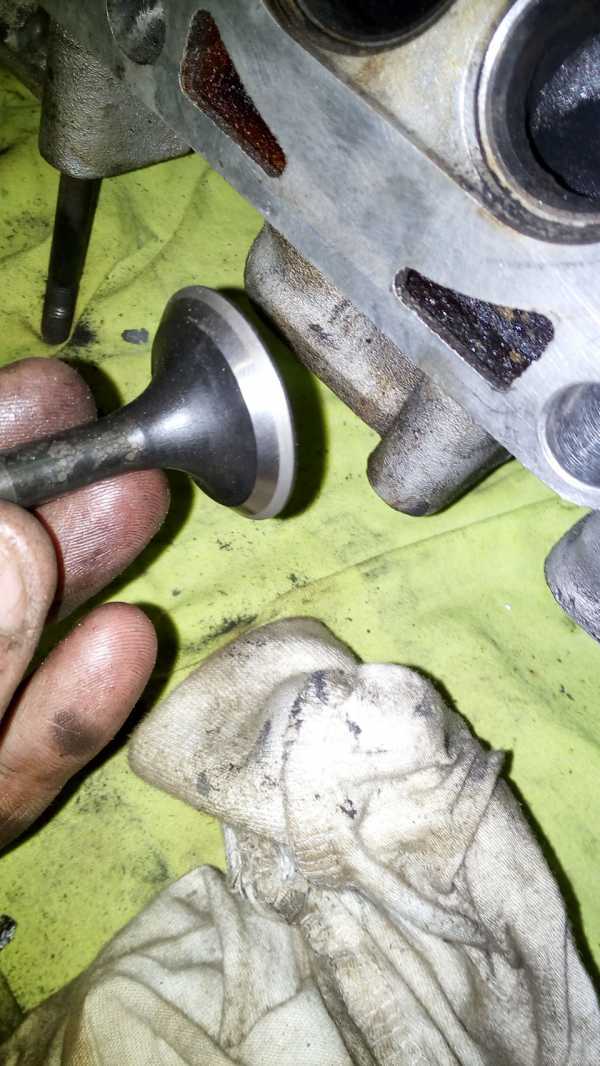

Отметина на клапане от встречи…еще ножка кривовата, плохо видно, но это так.
Полный размер
Потихоньку притираю…
Можно ли ездить?
Если кратко – НЕТ НЕЛЬЗЯ! Сразу на СТО и ищем причины этой неисправности. Конечно, если цепь гремит не длительное время, у вас есть несколько дней, возможно даже недель. Но опять же, я бы не тянул. Все это может закончиться очень плачевно!
При замене, я также вам не советую экономить – меняем натяжители, цепь, не стоит менять все по отдельности. Как правило, меняется полностью комплект, особенно если пробег у вас действительно большой.
Сейчас видео версия, смотрим
На этом заканчиваю, думаю, моя статья и видео были вам полезны. Искренне ваш АВТОБЛОГГЕР
