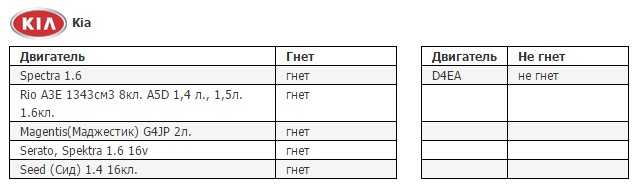

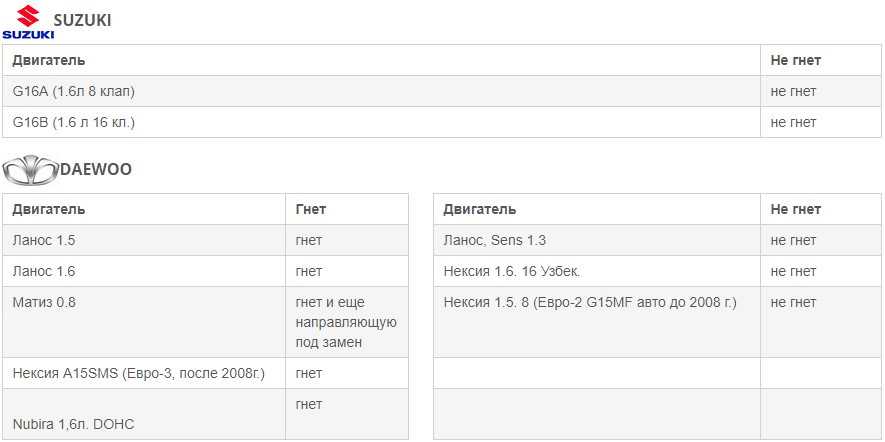

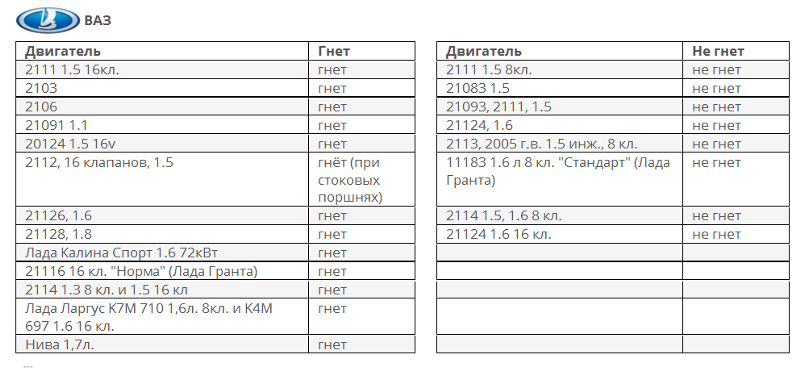

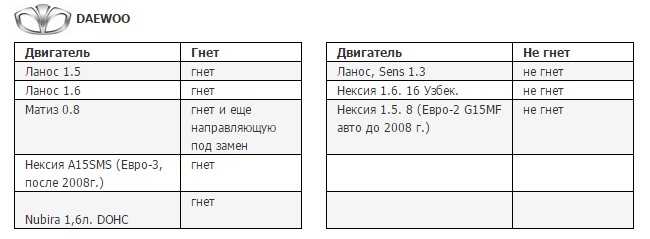

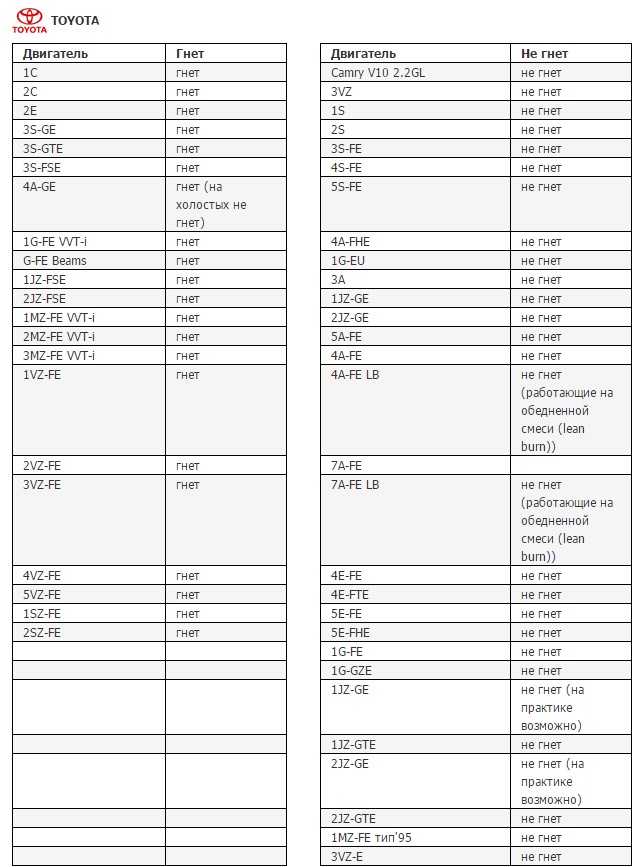

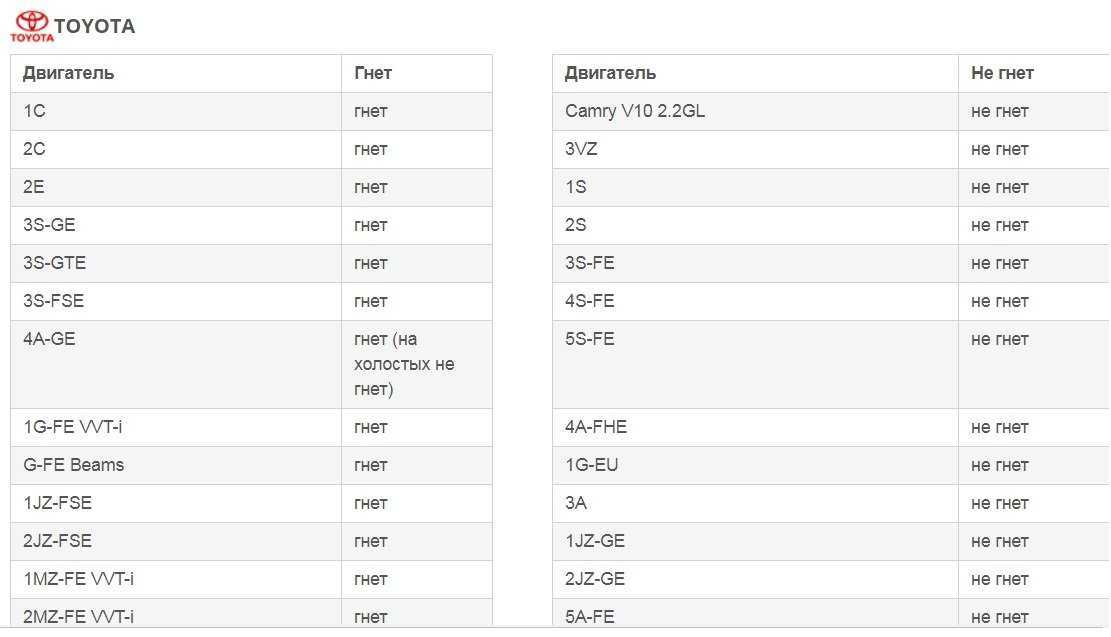

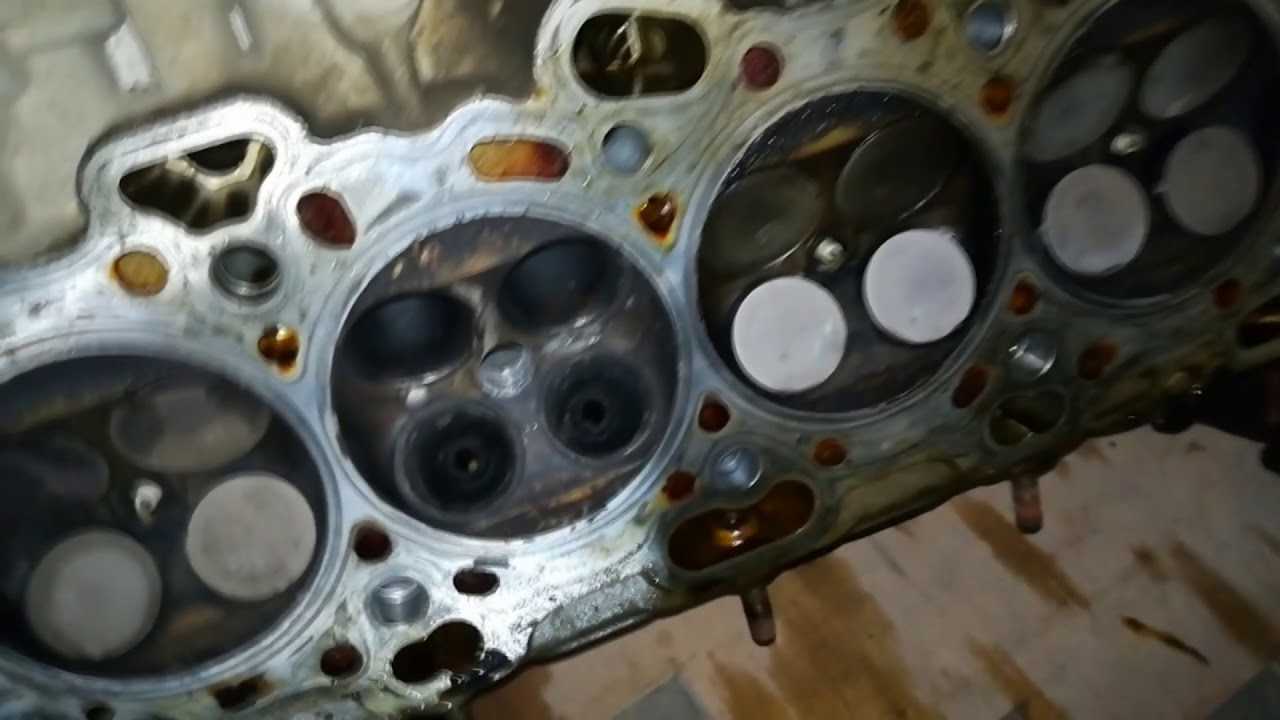

Двигатель 4g15 гнет ли клапана при обрыве ремня грм

В какие модели автомобилей устанавливался

Двигатель в силу универсальности и эксплуатационных характеристик использовался в различных моделях автомобилей от Mitsubishi. На территории Российской Федерации и в странах Европы реализовывались следующие машины:

Mitsubishi Colt:

• до 2012 года – второй рестайлинг, 6 поколение, хэтчбек;
• до 2008 года – рестайлинг, хэтчбек, 6 поколение, Z20;
• до 2004 года – хэтчбек, 6 поколение, Z20;

Mitsubishi Colt Plus:

• до 2012 года – рестайлинговая версия, универсал, 6 поколение;
• до 2006 года – универсал, 6 поколение;

Mitsubishi Lancer для японского рынка также снабжался данными двигателями:

• Mitsubishi Lancer – 2 рестайлинг, универсал с 6 дверьми, CS (до 2007 года устанавливался mivec 4g15);
• Mitsubishi Lancer – 2 рестайлинг, седан 6 поколения, CS и другие (ck2a 4g15).

Mitsubishi Lancer для Европы также выпускался с данным двигателем. Отличие заключалось во внешнем виде авто и салона (щиток приборов, другое). Но лишь до 1988 года – седан 3 поколения, C12V, C37V. Установка осуществлялась также в Цедию. Mitsubishi Lancer Cedia CS2A для Европы в данной комплектации выпускался в 2000 года по 2003 года. Это седан, шестого поколения.

Отдельной линейкой была модель Mitsubishi Libero (Либеро). Двигатель 4g15 MPI использовался в трех различных моделях. Все они были универсалами, первым поколением. Снабжались данным мотором Mitsubishi Mirage, а также Mirage Dingo. Многие модели из обозначенных выше выпускаются до сих пор. Но произведена замена двигателя на другой, более современный.

Возможные неисправности двигателя 4g15

Двигатель 4g15 и его аналоги имеют стандартный перечень неисправностей – вероятность возникновения которых имеется. Например, если осуществлен свап 4g15 на 4g93t, то перечень возможных неполадок останется стандартным. Причины возникновения таковых и варианты устранения типичны, тривиальны. Предотвратить многие проблемы можно заранее путем периодической диагностики, своевременно заменой фильтра масляного, проверки компрессии.

Основные виды неисправностей двигателя 4g15:

• показывает неверные данные датчик температуры;
• выход из строя коммутатора 4g15, трамблера;
• пропал холостой ход;
• повышенные вибрации – причем на различных оборотах двигателя;
• сложности с началом движения с места (как правило – это проблемы с лепестками маховика);
• затрудненный запуск двигателя;
• повышенное потребление масла;
• проблемы при переключении передач (необходимо заменить маховик).

Часто просто требуется регулировка дроссельной заслонки. Это позволит устранить сложности с пуском двигателя. Нередко возникают проблемы именно с зажиганием, стартером. Если присутствуют сложности с пуском мотора – то в первую очередь проверяют катушку зажигания. При исчезновении холостых оборотов причиной может быть множество факторов, но чаще всего дело в датчике холостого хода.

Не редкость выхода из строя датчика положения дроссельной заслонки. Стоимость его замены невелика – как и самой новой детали. Приобрести ремкоплект для агрегата 4g15 не составит большого труда, все детали доступны в отрытой продаже. Нередко возникают сложности с увеличением расхода топлива – подозрение в первую очередь падает на лямбда зонд, так как именно этот датчик отвечает за получение информации об остаточном количестве кислорода в выхлопных газах.

Если автомобиль просто не заводится – необходимо ознакомиться с кодами ошибок. Нередко требуется отрегулировать момент затяжки болтов на головке блока цилиндров. Не часто, но случается течь прокладки клапанной крышки – что служит причиной попадания масла в свечные колодцы

Важно постоянно проверять двигатель на наличие слабой затяжки мест болтовых соединений – устранение люфтов должно происходить своевременно

Какое масло использовать в двигателе?

Верный выбор моторного масла – залог отсутствия проблем в эксплуатации. Смазочные материалы влияют на множество параметров использования транспортного средство. В последние годы по отзывам потребителей с положительной стороны себя зарекомендовало масло Liqui-Molly 5W30 Special AA. Оно разработано для двигателей американского и азиатского производства. Причем позволяет решить важную проблему эксплуатации 4g15 – сложности пуска при отрицательной температуре.

Согласно отзывам запуск даже в -35 0 С не составляет труда. Причем данное масло позволяет снизить расход смазочных материалов. При тестах расход на 10 000 км при плюсовой температуре составил всего лишь 300 г. Что является выдающимся показателем, так как согласно заявкам завода-производителя средний расход масла составляет 1 л на каждые 10 000 км.

Оптимальное решение — использование полностью синтетического масла, применение минеральных составов противопоказано для данных двигателей. Положительным образом на эксплуатации сказывается использование «родного» синтетического масла от компании Mitsubishi. Стоимость его относительно невелика, при этом его допуски полностью совпадают с требованиями двигателя – что положительно сказывается на расходе бензина и долговечности (на таком масле двигателя «выхаживают» и по 300 тыс. км).

Valvoline 5W40 также используется достаточно часто в данных двигателях. Преимуществом такового является как раз сниженный показатель окисления. Данное масло может даже при интенсивном использовании авто в режиме «город» легко «выхаживать» по 10-12 тыс. км и не утрачивать своих смазывающих, очищающих свойств

При выборе масла важно учитывать температурный режим использования автомобиля

Сегодня двигателя 4g15 встречаются достаточно редко, но в некоторые модели устанавливаются глубокие модификации. Отличается агрегат отличной ремонтопригодностью и неприхотливостью.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Двигатель серии 4g15 Мицубиси: характеристики, неисправности и тюнинг

Автомобильные моторы японской корпорации Mitsubishi Motors Corporation (1875) известны во всем мире как надежные и долговечные. Особое место среди них занимает семейство силовых агрегатов Orion (серия 4G1). Их серийный выпуск был начат в 1970 году. Одним из представителей этой серии является двигатель 4G15, которым начиная с 1978 года, оснащаются автомобили многих известных марок.

Технические характеристики

Мощность, л. с (6000 об.мин)	В зависимости от типа ГБЦ:86…92 (SOHC)73..110 (двигатель DOHC)163…180 (TURBO)
Количество цилиндров	4
Расположение цилиндров	Рядное
Система питания	В зависимости от типа ГБЦ:карбюратор/инжектор (SOHC)GDI, MIVEC (у двигателя DOHC)MIVEC+турбонаддув (TURBO)
Рабочий объем, л/см. куб	1,5/1468
Количество клапанов	В зависимости от типа ГБЦ:12 (SOHC)16 (двигатели DOHC и TURBO)
Диаметр цилиндра, мм	75.5
Расстояние между центрами цилиндров	82
Ход поршня, мм	82
Степень сжатия	9…10
Крутящий момент, Нм	132…245
Система смазки	Под давлением
Тип масляного насоса	С циклоидным механизмом
Объем масла, л	42432
Тип масла	5W-20, 5W-30, 10W40
Топливо	Неэтилированный бензин (А-92, А-95)
Система подачи топлива	Электрический насос
Расход топлива, л	В зависимости от типа ГБЦ:
5,4…8,2 (двигатели SOHC и DOHC)
Система охлаждения	Жидкостная с замкнутым циклом
Тип водяного насоса	Импеллерный, нецентрированный
Габаритные размеры (без КПП), мм	617,8*613,3*622,2
Масса (сухая), кг	115
Экологические нормы	до Euro-5 (в зависимости от года выпуска)

Двигатель устанавливался на автомобили (в зависимости от года выпуска): Mitsubishi: Colt, Maven, Mirage, Lancer, Dingo; Dodge Colt, Hyundai Exel, Zotie Nomand, Jac S3, BYD F3, Eagle Summit, Soueast V3 Lingyue; Proton: Saga, Wira, Satria.

Описание

Конструктивно двигатель 4G15 представляет собой рядный 4-х цилиндровый, четырехтактный силовой агрегат с верхним расположением одного (SOHC) или двух (двигатель DOHC) распределительных валов.

Газораспределительный механизм (ГРМ) приводится в действие с помощью ремня, срок службы которого не превышает 100 тыс. км. пробега.

• Оснащен мотор системами:
• жидкостного охлаждения;
• электронного управления Delphi MT20U2;
• безтрамблерной системой зажигания.

Изначально на двигатель 4G15 устанавливалась головка блока цилиндров (ГБЦ) SOHC 12V с одним распределительным валом и 12 клапанами. Отдельные версии этих моторов оснащались системой непосредственного впрыска топлива GDI.

В 1993 года появились силовые агрегаты, оборудованные двухвальными ГБЦ двигателями DOHC 16V с 16 клапанами. На некоторых из них устанавливали систему изменения фаз газораспределения MIVEC.

Выпускается и спортивная модификация мотора, на которую кроме системы MIVEC устанавливали блок с маслофорсунками и наддув. При этом двигатель 4G15Т развивает мощность до 180 л. с.

Электронный блок управления, получая и анализируя данные, полученные от различных датчиков, регулирует:

• работу системы впрыска топлива;
• число оборотов двигателя в режиме холостого хода;угол опережения зажигания;
• кроме того блок Delphi MT20U2 имеет функцию самодиагностики.

Начиная с 2004 года корпорация Мицубиси вместо мотора 4G15 выпускает новый, более современный, мотор 4А91.

Техническое обслуживание

Двигатель 4G15 надежен и долговечен в эксплуатации (в 1998 году был зафиксирован рекордный пробег автомобиля Mitsubishi Mirage с мотором 4G15, который составил 1,6 млн. км.).

При правильной эксплуатации его технические характеристики практически не ухудшаются, а межремонтный моторесурс составляет не менее 250 тыс. км. пробега. Поэтому плановое обслуживание (промежуточный ремонт) двигателя сводится к проведению регламентных работ, в ходе которых осуществляется замена расходных материалов и комплектующих.

Выполняют их в следующие сроки:

1. замена масла (синтетика) — не реже 80 тыс. км. пробега;
2. замена ремня ГРМ, роликов и сальников – после 90 тыс. км. пробега;
3. замена охлаждающей жидкости – после 25 тыс. км. пробега;
4. замена основного топливного фильтра – не реже 40 тыс. км. пробега;
5. замена дополнительного топливного фильтра – не реже 30 тыс. км. пробега.

Регулировка клапанов

Особенностью мотора является отсутствие гидрокомпенсаторов клапанов. Поэтому их регулировку необходимо проводить после каждых 90 тыс. км. пробега.

При этом зазоры клапанов должны составлять:

1. впускной клапан, мм — 0,07;
2. выпускной клапан, мм — 0,17.

1. впускной клапан, мм — 0,15;
2. выпускной клапан, мм — 0,25.

Технические характеристики двигателя, его ресурс

Контрактный двигатель 4g15 имеет внушительный ресурс, потому при серьезных поломках («повело» распредвал, погнуты клапана или иное) имеет смысл попросту приобрести другой мотор – стоимость его невелика. Контрактные двигатели из Японии, как правило, обслуживаются только в сервисных центрах, после установки не требуют регулировки. Характеристики мотора зависят от выставленного зажигания, системы впрыска (карбюратор, инжектор). Параметры стандартного двигателя 4g15 мощностью 1.5 л:

Параметр	Значение
Производство	Mizushima plant
Марка двигателя	Orion 4G1
Годы выпуска мотора	С 1983 года по настоящее время
Система подачи топлива	При помощи карбюратора и инжектора, в зависимости от модификации
Количество цилиндров	4 шт.
Сколько приходится клапанов на 1 цилиндр	¾
Параметры поршня, его ход (используются поршневые кольца), мм	82
Диаметр цилиндра, мм	75.5
Степень сжатия	09.09.2005
Объем двигателя, см 3	1468
Мощность двигателя – л.с./об.мин	92-180/6000
Крутящий момент	132 – 245 Н×м/4250-3500 об/мин.
Используемое топливо	92-95
Соответствие экологическим нормам	Евро 5
Вес двигателя, в кг	115 (сухой вес, без различных заправочных емкостей)
Расход топлива, литров на каждые 100 км пути	В городе – 8.2 л На трассе – 5.4 л Смешанный расход – 6.4
Расход масла, смазочных материалов грамм на 1 000 км	До 1 000
Используемое в двигателе масло	5W-20 10W-40 5W-30
Заправочный объем в двигателе, масла	3.3 л
Сколько требуется заливать при замене	3 л
Как часто необходимо менять масло	Не реже чем 1 раз в 10 тыс. км, оптимальное решение – 1 раз в 5 тыс. км
Рабочие температурные режимы двигателя	—
Ресурс двигателя в тыс. км	Данные с завода-изготовителя отсутствуют На практике составляет 250-300 тыс. км
Замена атифриза	В зависимости от используемого типа
Объем антифриза	От 5 до 6 литров в зависимости от модификации

Ресурс двигателя зависит одновременно от целого ряда факторов. В то же время максимальный ресурс в 300 тыс. км достигается большим процентом выпущенных агрегатов 4g15. Достигается показатель качественными деталями, надежной сборкой и контролем за производством. К основным моментам влияющим на эксплуатацию относится:

• условия эксплуатации;
• частота замены масла, фильтров (топливного в том числе);
• диагностика;
• тюнинг – повышенная мощность снижает ресурс мотора;
• использование предпускового подогрева (на многие модели машин может быть установка подогрева тосола).

Ресурс двигателя Mitsubishi Lancer 9

Моторы для девятой генерации Mitsubishi Lancer – проверенные установки, поддающиеся капитальному ремонту. В редких случаях владельцы авто жалуются на нестабильную работу двигателя особенно на холостых оборотах, что в большинстве случаев вызывает неисправный регулятор ХХ. Хронических «болезней» японские движки не имеют. Чтобы корректно определить ресурс двигателя Mitsubishi Lancer, необходимо детально рассмотреть каждый силовой агрегат.

1.3-литровый 4G13: срок службы

В основе 4G13 заложен чугунный блок цилиндров с головкой на 12 или 16 клапанов, связанных с одним распределительным валом SOHC. В нем нет гидравлических компенсаторов, значит, владельцу седана придется самостоятельно регулировать тепловые зазоры через каждые 90-100 тыс. км. Двигатель оснащен ременным приводом ГРМ, служащим на протяжении 90 тыс. км. Профессиональные автомеханики рекомендуют производить замену привода с роликами и помпой раньше положенного срока. В случае обрыва ремня гнутся клапана, что приводит к большим затратам на ремонт.

В целом, мотор конструктивно достаточно прост, надежен и долговечен. С своевременным техническим обслуживанием и квалифицированным ремонтом способен пройти по меньшей мере 300 тысяч километров. При отсутствии должного ухода за двигателем не исключены ранние проблемы с автомобилем: проворачивание вкладышей, пробой высоковольтных проводов, износ подшипников и залегание колец. Но, как уже было сказано выше, эти проблемы носят единичный, а не массовый характер, так как этот агрегат практически беспроблемный.

1.6-литровый 4G18: надежность

Это один из самых старых моторов компании Mitsubishi, он основан на таком же блоке цилиндров, как и в 4G13. Отличие этой установки сводится только к коленчатому валу с увеличенным ходом. Головка блока цилиндров 16-клапанная SOHC, в этом моторе есть гидрокомпенсаторы. Функции привода газораспределительного механизма выполняет ремень, рассчитанный на 90-100 тыс. км пробега.

Двигатель 4G18 по-своему хорош: в нем нет технологичных и современных систем, наводящих страх и ужас на автовладельца в случае поломки. Обычная конструкция рядной «четверки», оптимальный вариант для тех, кто предпочитает самостоятельно обслуживать и ремонтировать двигатель. Ресурс – 350 000 километров.

2.0-литровый 4G63: характеристики

Еще в далеком 1980-м году появилась первая версия установки, которую устанавливали под капот Lancer EX2000 и Galant Lambda. Спустя 8 лет мотор значительно модернизировали: была увеличена мощность и подогнаны экологические нормы. Рядный четырехцилиндровый двигатель с 16-клапанным SOHC распределительным валом надежен и конструктивно прост. На протяжении всей службы движок практически не доставляет водителю хлопот и головной боли. Многие автолюбители считают 4G63 самым надежным вариантом среди всего разнообразия моторов доступных девятому Mitsubishi Lancer.

Но, если вовремя не реагировать на малейшие неисправности в системе авто, то со временем могут образоваться более серьёзные проблемы, связанные именно с двигателем. Так возможно возникновение вибраций мотора, которые появляются в результате разбалансировки валов. Если вовремя не предпринять меры, то валы в конечном итоге заклинят. Также под нагрузкой в редких случаях возникает стук в работе двигателя. На эту проблему в основном указывают владельцы Lancer с пробегом более 150 000 километров. Ресурс двигателя – 400 000 километров.

Ремонтопригодность

Перечень запчастей которые могут понадобиться для ремонта достаточно широк, но доступен – с чем связана высокая ремонтопригодность автомобилей оснащенных 4g15 и аналогами. Подбор деталей осуществляется именно по номеру двигателя. Чтобы подобрать датчики, трамблер, коленвал или же ТНВД необходимо будет знать таковой. Обнаружить его не так уж просто, располагается он в правой части рядом с патрубком выходящим от радиатора (на фото обозначается место где располагается номер мотора):

Расположение номера двигателя

Далее поиск запчастей может осуществляться через каталог, при помощи артикула. Стоит заранее ознакомиться с расположением датчиков, других часто выходящих из строя деталей (в первую очередь ТНВД, помпа, термостат, трамблер). Датчик давления масла необходимо проверять чаще остальных – так как при недостаточном уровне смазывающих материалов возможны задиры на поверхности поршней. Необходимо знать, где располагается номер двигателя – так как он понадобится для постановки машины на учет.

Стоит заметить основные достоинства эксплуатации двигателя 4g15:

• зазоры клапанов требуется регулировать относительно редко;
• замена многих деталей не требует посещения автосервиса, все возможно отремонтировать в гаражных условиях (заменить катушку зажигания, выпускной коллектор, масляный насос);
• процесс ремонта достаточно прост с технической точки зрения, потому обслуживание автомобиля даже с большим пробегом обойдется относительно недорого (ремонт гидрокомпенсаторов, шестерни распредвала);
• стоимость запасных частей невысока – например, покупка маслосъемных колпачков или датчика давления во впускном коллекторе обойдется в несколько сотен рублей;
• проверка ДПТЗ может быть осуществлена в любом сервисе, регулировка датчика положения дроссельной заслонки может быть выполнена в гаражных условиях;
• ремонт втягивающего реле стартера требуется редко – что упрощает поиск неисправностей при невозможности запуска двигателя.

Так выглядит график провалов на низах на двигателе 4g15:

Если автомобиль не заводится – то вероятно проблема в схеме зажигания (она может крыться в стартере, возможно забит впускной коллектор). Таковая схема проста в устройстве, но требуется внимательно просмотреть все узлы для поиска неисправности. Если проблемы с пуском имеют место в случае минусовой температуры – то, скорее всего, залило свечи. Использование двигателя 4g15 при температуре существенно ниже нуля проблематично. Внимательно нужно следить за напряжением в электропроводке – при необходимости снять генератор и заменить его.

Вкладыши коренные является, фактически, подшипниками для шатуна (обозначаются как вкладыши коленвала). Необходимо внимательно следить за их износом. Ремонт поршневой часто требуется из-за не качественного масла. Плавающие обороты могут являться также следствием некачественного смазочного материала. Помимо этого могут иметь место иные причины подобного, например использование ремкоплекта неизвестного производителя.

Регулировка зазоров клапанов на двигателе Митсубиси

Профессиональная диагностика и ремонт двигателей Mitsubishi в специализированном автотехцентре. Четкое соблюдение всех технологий, наличие профессионального инструмента и запчастей, знание особенностей автомобилей Митсубиси позволяют нам выполнять ремонт в более сжатые сроки и качественно.

Запишитесь на регулировку клапанов прямо сейчас на сайте или по телефону +7(495)790-72-74

Одним из пунктов в регламенте по обслуживанию силовых установок Митсубиси является проверка и регулировка зазоров клапанов ГРМ. Операция эта должна проводиться каждые 90 тыс. км пробега.

Особенность этого вида обслуживания заключается в том, что на Митсубиси используются разные типы силовых агрегатов – бензиновые без гидрокомпенсаторов (объемами 1,3 л, 1,6 л, 2,0 л, 2,4 л), оснащенные системой регулировки открытия клапанов MIVEC (на 2,4 и 3,8 л) и дизели (на 2,5 л, 2,8 л, 3,2 л).

Конструктивные особенности двигателя оказывают влияние на специфику проведения работ. На одних агрегатах проверка делается «на холодную», другие требуют предварительного прогрева. К тому же, тепловые зазоры клапанов на разных моторах отличаются. Чтобы силовая установка после проведения работ функционировала нормально, требуется полное соблюдение технологии регулировки.

Признаки разрегулировки зазоров

Отметим, что выполнение такого обслуживания может потребоваться и раньше. И об этом могут оповещать определенные признаки:

• Увеличение шумности работы мотора;
• Падение мощности и динамики;
• Работа мотора с перебоями;
• Сложность запуска «на холодную»;
• Увеличение потребление топлива;

Дополнительно при сканировании бортового компьютера можно обнаружить коды ошибок (Р0300 Р0301 Р0302 Р0303 Р0304 Р0305 Р0306), которые указывают на возникновение проблем в работе ГРМ двигателя.

Подходить к проверке и регулировке следует очень ответственно. Время проведения операции – разное и зависит от конструктивных особенностей агрегата. К примеру, на одном моторе для обеспечения доступа к клапанам достаточно всего лишь снять клапанную крышку. А в другом агрегате только чтоб добраться до крышки, нужно демонтировать большое количество составных элементов. По этой же причине и стоимость регулировки – различная.

Технологически сложнее всего выполняется регулировка на двигателях, в конструкции ГРМ которых используются регулировочные стаканы. А все из-за того, что для регулировки зазора необходимо демонтировать распределительный вал. И только поле этого можно стаканы извлечь, узнать их размер по маркировке, провести расчеты, чтобы зазор клапанов на двигателе был правильным, и подобрать новые стаканы по высчитанным параметрам.

Технология проведения работ

Проверка и регулировка тепловых зазоров в нашем автотехцентре производится в следующей последовательности:

• Из тех. документации узнаем точные размеры зазоров для конкретного двигателя. Уточняем из инструкции, требуется ли предварительный прогрев перед проведением работ;
• Демонтируем клапанную крышку;
• Проводим установку положения распределительного вала согласно инструкции;
• При помощи щупов делаем замеры зазоров и записываем их

В случае с простой конструкцией ГРМ, проводим регулировку, устанавливая нормальные зазоры. Если двигатель оснащен регулировочными стаканами, демонтируем распределительный вал, высчитываем требуемые размеры стаканов, подбираем их и устанавливаем

• Собираем двигатель обратно;
• Проверяем работоспособность двигателя.

Хотите, чтобы все было сделано качественно? – обращайтесь в наш сервис!

Тюнинг двигателя Mitsubishi 4G93

4G93 MIVEC

Довольно разумным способом увеличения мощности двигателя 4G93 1.8, это дать ему MIVEC. Для этого нам потребуется мивековская ГБЦ 4G92 с прокладкой и впускным коллектором, поршни от 92-го, шатуны стандартные, ремень ГРМ от 4G64, форсунки от Lancer GSR производительностью 390 cc, ECU от 4G92. Все это позволит существенно поднять мощность (180-190 л.с.) и сильно увеличить максимальные обороты. Для еще большей раскачки мотора нужно портировать головку, совмещать каналы, ставить широкие валы (вариантов полно), холодный впуск, заслонку от 63 мм, ресивер Skunk2, строить выпуск на 63-ей трубе с коллектором 4-2-1, настраивать и крутить пока не развалится. Такие конфиги дают хорошо за 200 сил, но и ездят не долго.

Турбина на 4G93

Достаточно дорогой, трудоемкий и нерациональный способ увеличить мощность 4G93 — турбина. Для наддува нам понадобится готовый турбо кит стороннего производителя, либо от 4G93T, на базе TD04L. Первое, что нужно сделать, это установить маслянные форсунки, заменить ШПГ на такую же от 4G93T под низкую степень сжатия (либо ковка), установить кит с интеркуллером, форсунки от 390 сс, выхлоп от 63 мм, настроить и смело дуть до 0.8-1 бар в стоковую поршневую 4G93T. Подобные вещи можно реализовать на MIVEC ГБЦ от 4G92. Учитывая все финансовые и трудовые затраты на переделку GDI в турбо, существенно проще изначально купить контрактный 4G93 T либо 4G63 T или машину с такими силовыми агрегатами.

Источник

Регулировка клапанов

Особенностью мотора является отсутствие гидрокомпенсаторов клапанов. Поэтому их регулировку необходимо проводить после каждых 90 тыс. км. пробега.

При этом зазоры клапанов должны составлять:

Для холодного двигателя:

1. впускной клапан, мм — 0,07;
2. выпускной клапан, мм — 0,17.

Для горячего двигателя:

1. впускной клапан, мм — 0,15;
2. выпускной клапан, мм — 0,25.

Кроме того, очистив клапана от нагара с помощью специальной жидкости, нужно проверить:

Толщину кромки клапана, которая должна быть в пределах:

1. впускной клапан, мм — 1,35…0,85;
2. выпускной клапан, мм — 1,85…1.35.

Высоту клапанной пружины, которая должна находиться в диапазоне:

1. в свободном состоянии, мм — 50,87…50,37;
2. под нагрузкой, Н/мм — 216/44,2…588/34,7.

Неисправности и ремонт

Как и все силовые агрегаты, 4G69 имеет ряд недоработок, которые проявляются на всей линейки выпуска. Рассмотрим, основные из них:

• Балансировочные валы. Недостаточная смазка может привести к заклиниванию валов, а соответственно оборвёт ремень ГРМ. Да здравствует ремонт головки. Рекомендуется заливать только качественное моторное масло и вовремя проводить техническое обслуживание.
• Вибрация мотора. Это значит, что износилась подушка мотора.
• Плавает холостой. В этом случае проблема может возникнуть в одном из узлов: форсунки, датчик температуры, грязная дроссельная заслонка и регулятор холостого хода.
