Установка и замена распредвалов на 16-ти клапанный ваз-2112

В каких случаях необходимо менять?

Шкивы 16-клапанного ВАЗ 2112 необходимо заменять, когда они износились или на них присутствуют механические повреждения. В частности, речь идет о:

• выходе из строя или отработанном ресурсе эксплуатации опорных шеек шкива;
• механический изгиб распределительного вала;
• отработанный ресурс службы, а также задиры кулачков элемента.

Если во время работы двигателя в клапанах появляется какой-то посторонний стук, то он, как правило, вызывается одним из таких повреждений. В том случае, если вы зафиксировали сниженное давление моторной жидкости в системе, то это может свидетельствовать об увеличении зазоров в подшипниках.

Для этого, чтобы ликвидировать эту неисправность, необходимо отшлифовать и восстановить опорные шейки шкива. Также следует увеличить канавки, при помощи которых поступает моторная жидкость. Это делается для того, чтобы смазывающая жидкость после очередной отшлифовки производила смазку элементов ДВС. Что касается шеек, то их после шлифовки следует отполировать зеленой пастой ГОИ.

Причины износа постели распредвала

Вроде бы никаких видимых дефектов: шейки в норме, блок двигателя в порядке, вкладыши заменены. Паниковать нет причин. Проведем дефектовку постели распредвала.

Ремонт или восстановление постели распредвала своими силами возможно лишь в части, касающейся выявлению неисправностей и съёму постели. Ремонт, восстановление постели придётся выполнять на станке. Такова особенность этой детали. Но, давайте по порядку.

Причины выхода из строя постели распредвала, напрямую влияют и на возникновение неисправностей шеек распредвала.

• относительно долгий срок службы двигателя;
• «масляное голодание». Проще говоря, работа двигателя определенное время с недостаточным уровнем моторного масла;
• отсутствие определенного масляного давления в двигателе;
• двигатель работает со старым или засорившимся масляным фильтром;
• разжижение масла, происходящее из-за попадания в него топлива;
• перегрев двигателя, и не обязательно он может быть явным (когда пар над капотом до неба).

Для того, чтобы принять решение о том, что нужно: замена, ремонт, восстановление постели распредвала, необходимо провести элементарную проверку состояния постели.

Проверка диаметров производится при помощи индикаторного нутромера, который настроен на определенный размер.

Полученные результаты вы сравниваете с теми параметрами, которые указаны в мануале от производителя. Кстати, данную операцию очень желательно выполнять и тогда, когда вы решили произвести замену штатного распредвала на тюнинговый распредвал.

После получения результатов и сравнения их с требуемыми, нужно принимать решение. Вариантов всего два: замена постели и ремонт (восстановление) постели распредвала. Третьего не дано. Мы не станем вам описывать последствия того, как неисправная постель распредвала, в итоге, приводит к необходимости капитального ремонта двигателя или замене головки блока цилиндров.

Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

Пошаговая инструкция для 16 клапанного авто

Необходимые инструменты

Вам нужно подготовить:

• новые детали для замены (выпускной и впускной распределительные шкивы);
• торцевой ключ на 8 мм;
• герметик.

Этапы работ

Чтобы правильно осуществить процесс замены выпускных элементов, предлагаем вам воспользоваться инструкцией, подготовленной специально для наших пользователей. Также этот мануал подойдет для тех, кто хочет заменить сальники выпускного распредвала, датчики или заглушки.

1. Откройте капот вашего 16 клапанного ВАЗ 2112. Демонтируйте защитный кожух ремешка привода газораспределительного механизма.
2. После этого необходимо снять крышку ГБЦ, а также устройство контроля аварийного давления (датчика) моторной жидкости. Датчик снимается, чтобы в процессе работ он не повредился. Также можно снять наконечник проводов датчика.
3. Когда датчик демонтирован, вам нужно открутить все винты, которые крепят корпус подшипников распредвалов. Это делается при помощи торцевого ключа на «8». Все болты следует открутить равномерно, а не по одному.
4. После этого демонтируйте корпус подшипников распредвалов выпускных клапанов 16 клапанного ВАЗ 2112. Следует отметить, что корпус демонтируется со свечными колодцами. Их нужно вытащить из корпуса.
5. Теперь что касается заглушек технологических отверстий. Во время процедуры замены распредвалов заглушки часто теряются у автомобилистов. Заглушки представляют собой маленькие детали круглой формы.

Когда эти элементы демонтированы, положите их отдельно. Заглушки лучше не терять.

голоса

Рейтинг статьи

Контроль и регулировка ходов клапанов

Процесс контроля и регулировки ходов клапанов включает следующие шаги:

1. Подготовьте инструменты и материалы: ключ для откручивания головки цилиндра, пробка замера зазора, отвертка для регулировки и щуп для замера зазора.
2. Очистите головку цилиндра: удалите любые загрязнения и масло с клапанов и их сидений.
3. Поставьте поршень первого цилиндра в ВМТ (верхнюю мёртвую точку): установите метку на коленвале в положение ВМТ соответствующего цилиндра.
4. Измерьте зазор: вставьте щуп в зазор между клапаном и его поддоном и запишите полученное значение. Повторите эту процедуру для всех клапанов.
5. Выполните регулировку: если зазор не соответствует требуемым значениям, используйте отвертку для регулировки зазора.
6. Повторите процедуру для всех цилиндров: проделайте все шаги для всех цилиндров двигателя.

Важно помнить, что контроль и регулировка ходов клапанов должны выполняться согласно указаниям производителя и требованиям эксплуатационных документов. Это обеспечит стабильную работу двигателя и его длительный срок службы

Распределительные валы двигателей 2112 и 21124 (16v) — снятие и установка

Работа показана на двигателе 21124. Особенности выполнения работы на двигателе 2112 см. в тексте.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем шкивы распределительных валов (см. «Шкивы распределительных валов — снятие и установка»).

3. Снимаем натяжной и направляющий ролики (см. «Ремень привода ГРМ — замена»).

4. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления задней крышки ремня привода ГРМ и снимаем ее.

5. Снимаем крышку головки блока цилиндров (см. «Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка»).

6. Чтобы не повредить, снимаем датчик давления масла (см. «Датчик аварийного давления масла в двигателе — замена) либо отсоединяем от него наконечник провода.

7. Торцовым ключом на 8 мм равномерно, по пол-оборота, отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

8. Снимаем корпус подшипников распределительных валов.

9. Вынимаем из посадочных мест в головке блока две заглушки технологических отверстий (около задних торцов распределительных валов).

10. Снимаем распределительные валы впускных и выпускных клапанов.

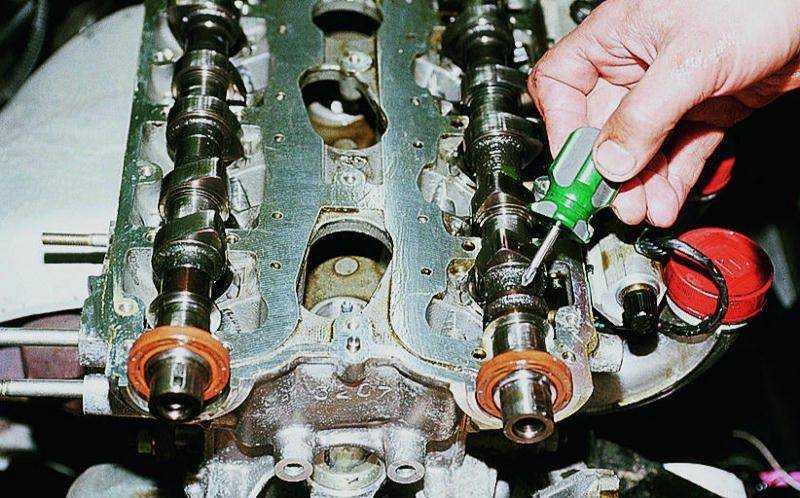

11. Снимаем с валов сальники.

12. Осматриваем валы. На шейках и кулачках вала не должны наблюдаться следы сильного износа, царапины, трещины, следы наволакивания металла.

Установка

1. Смазываем чистым моторным маслом опорные шейки и кулачки валов.

2. Укладываем распределительные валы в головку блока цилиндров. Валы не взаимозаменяемы и имеют разную маркировку.

Вал выпускных клапанов имеет маркировку 1006014.

Вал впускных клапанов — с маркировкой 1006015.

Кроме того, вал впускных клапанов имеет дополнительный поясок.

3. Наносим на плоскость головки блока цилиндров и на нижнюю поверхность корпуса подшипников вокруг отверстий свечных колодцев тонкий слой герметика «Локтайт» № 574 или аналогичного по следующей схеме:

4. Устанавливаем в головку блока цилиндров распределительные валы шпоночными пазами вверх.

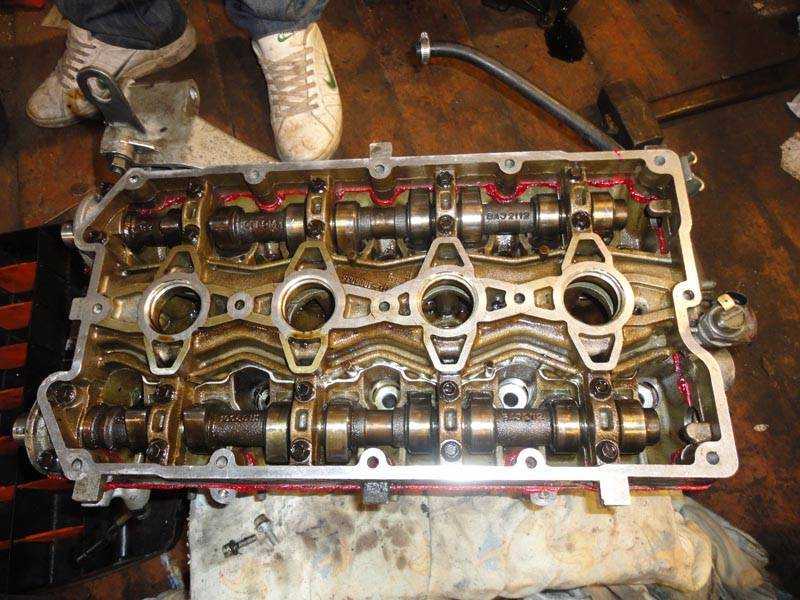

5. Устанавливаем корпус подшипников на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипников с головкой блока. Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0-10,0 Н·м (0,8-1,0 кгс·м) в следующей последовательности (см. фото).

Последовательность затяжки болтов опор распределительных валов

6. Запрессовываем сальники распределительных валов (см. «Сальники распределительных валов — замена»).

7. На двигателе 2112 наносим чистое моторное масло на резиновые уплотнительные кольца направляющих труб свечей (свечных колодцев) и устанавливаем трубы в головку.

8. Дальнейшую сборку выполняем в последовательности, обратной разборке.

Проверка расположения распредвалов

После установки распредвалов важно проверить их правильное расположение перед обкаткой двигателя. 1

Включите переднюю передачу и активируйте стояночный тормоз, чтобы предотвратить случайное движение автомобиля

1. Включите переднюю передачу и активируйте стояночный тормоз, чтобы предотвратить случайное движение автомобиля.

2. Снимите верхний крышкой головки блока цилиндров и установите указатель в нижнюю точку на гондолу привода генератора/компрессора.

3. Установите специальный диск с механической линейкой на распредвалы. Заднюю часть диска с линейкой установите на входной распредвал, а переднюю — на выпускной распредвал.

4. Внимательно проверьте положение линейки диска относительно индикаторного масштаба. Линейка должна быть выровнена по индикаторному масштабу на обоих распредвалах. Если линейка смещена, значит, распредвалы установлены неправильно и требуют доработки.

5. При необходимости корректируйте положение распредвалов, смещая их на соответствующий угол с помощью специализированного инструмента.

6. Повторите проверку положения линейки диска после доработки распредвалов и убедитесь, что линейка выровнена по индикаторному масштабу.

Проверка расположения распредвалов необходима для обеспечения правильной работы клапанов и достижения максимальной эффективности двигателя.

Установка нестандартных (спортивных) распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194.

%product1_r%В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194. Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 – это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои.

Для установки распредвалов вам необходимо сделать следующее:

1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;

2. Открутить гайки, которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;

3. Снять ресивер в сборе с дросселем;

4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;

5. Ослабить болты шестерёнок распредвалов;

6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;

7. Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны – шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;

8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;

9. Снять стандартные распредвалы, не забыв снять с них шпонки фиксации шестерёнок;

10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные – на ножку клапана установить подпятники, идущие в комплекте; %product2_r%

11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно – заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы – рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть. Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно – настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец – ухудшить работу гидрокомпенсатора, снизив давление масла;

12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться – он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;

13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;

14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ;

Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения;

Внимание! Для достижения максимального эффекта от установки распредвалов – в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме. Подробнее об онлайн-настройке вы можете прочитать в данной статье

Сборка двигателя

Перед началом сборки необходимо убедиться в наличии всех необходимых компонентов и запчастей. Затем следует очистить поверхности, на которые будут установлены детали двигателя, от грязи и ржавчины.

При сборке двигателя важно соблюдать правильную последовательность установки деталей. Прежде всего необходимо правильно установить поршни и коромысла, установить распредвалы и затянуть их болтами с заданной моментом

Следующим этапом сборки является установка головки блока цилиндров. Головка блока должна быть правильно выверена и установлена на место с применением установочного ключа или вставок. Затем следует собрать систему смазки, установить масляный насос и прокачать масло.

После установки головки блока цилиндров необходимо установить коленчатый вал и привести его в нужное положение. Затем следует собрать и установить все остальные компоненты двигателя, такие как корпус воздушного фильтра, система зажигания и система выпуска отработанных газов.

В конце сборки двигателя следует проверить работу всех его компонентов и убедиться, что они функционируют правильно. В случае обнаружения каких-либо неполадок или неисправностей, следует устранить их с помощью необходимого ремонта или замены деталей.

Таким образом, правильная сборка двигателя ВАЗ 2112 16 клапанов является важным этапом в процессе его установки. Соблюдение всех указанных выше правил и последовательности сборки гарантирует надежность и долговечность работы двигателя.

Post navigation

С самого начала уже слышал как на холодную стучит распредвал. Все таки он родной, 86го года, что поделать. Он ждал пока я решусь купить ему в замен валик ОКБ с увеличенным подъемом, для средних оборотов. Но в связи с тем что пока я не решился, золотой он по деньгам выходит, из-за того что старый болтается, и весь стерся, начал конкретно течь сальник. Сменил три штуки, ничего не помогло. Решил купить обычный вал пока, а там посмотрим. Есть планы по двиглу, но думаю стоит ли вообще начинать?Решил ради эксперимента взять поставить вал 2110, посмотреть что будет. В нете читал что что-то дает.

У 2108 подъем впуска 8,8мм, вып-8,65мм, фазы впуска 294град, вып-256град.У 2110 подъем впуска 9,4мм, вып-8,95мм, фазы впуска 255град, вып-247град.

Так же решил ради эксперимента подправить перекрытие клапанов с помощью разрезной шестерни. Новый вал встал нормально, я снял толкатели и поставил сначала старый, чтобы пошатать, потом новый, чтоб убедиться что он не болтается. Потом опять снял, установил толкатели, установил вал, и отрегулировал клапана. Потом выставил правильное перекрытие, сначала сравнив его со старой шестерней. Оно было немножечко не так как надо. Новой выставил как надо, собрал. Прикрутил все остальное, завел, понял что уже нет того шума что был раньше. прогрел, выставил зажигание и поехал тестировать.

НУ по ощущениям что скажу, разгон до сотни лень было замерять) а так разница ооочень мизерная, больше приближенная к самовнушению. Реальной разницы я не ощутил. Да у меня в принципе и стрелка эконометра редко в зону желтую заходит ))) но в общих чертах работа движка изменилась, да и скорей всего потому что зажигание чуть раньше сделал. Короче кто хочет тюнинговать двигатель установкой вала 2110, то никаких результатов не ждите))

Двиг я помыл, после поездки посмотрел, пока сухо. А там тестирование покажет)

Потом привел машину в порядок, и поехал кататься) Всем ровных дорог)

Нравится 42 Подписаться

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика ремня привода навесных агрегатов он же ремень генератора и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если приводной ремень требует замены придется открутить подушку двигателя. Генератор не трогаем, он нам не мешает.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Установка верхней мертвой точки

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распределительных валов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленчатого вала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленчатого вала. Снимаем его и нижнею защитную крышку.

Видим, что метка на шкиве и прорезь на отливе масляного насоса совпали. В руководствах по ремонту еще советуют выставлять метки на маховике, но я считаю это лишнее, поскольку если меняли маховик его могли просто поставить не по метки.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Замена помпы

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок

Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.

Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор

https://youtube.com/watch?v=rR42oOIgHEE

Момент и последовательность затяжки постели распредвалов

Последовательность затяжки крышки распределительных валов

Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов.

Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.

Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой

Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.

Схема затяжки каждого болта постели распредвала с нумерацией

Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм. После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.

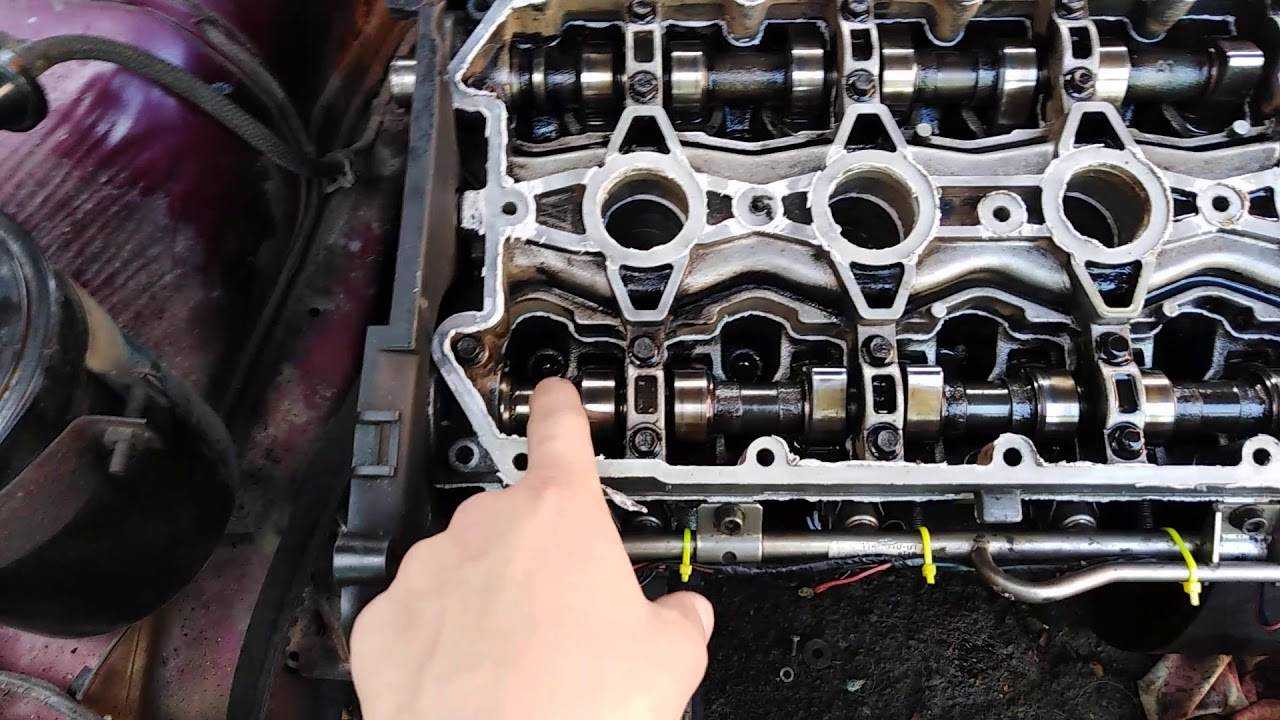

Закручиваем все болты от руки, но не затягиваем

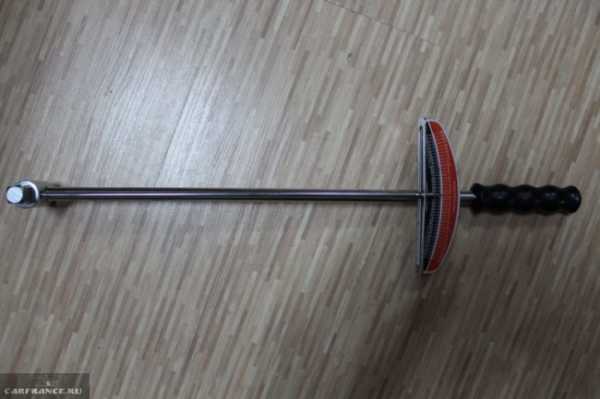

Динамометрический ключ для затяжки резьбовых соединений
