Запорная арматура предохранительная. Классификация и технические характеристики

Предохранительная запорная арматура является видом арматуры, используемой для автоматического выпуска избытка жидкой, паро- или газообразной среды из системы высокого давления при чрезмерном повышении давления в ней в систему низкого давления или в атмосферу и обеспечивающей безопасную эксплуатацию установок и предотвращение аварий. Предохранительная арматура выполняется в виде предохранительных клапанов (арматура многократного использования) или разрывных устройств — мембран или колпачков (арматура одноразового использования). Разрывные устройства применяются в тех случаях, когда по условиям безопасности требуется быстрое открытие больших проходов для сброса большого количества среды. Разрывные устройства обладают минимальной инерционностью при срабатывании и способны сбросить среду при очень быстром повышении давления. Предохранительные мембраны выполняют разрывными, срезными, ломающимися, выщелкивающимися, специальными с принудительным разрушением от прокалывания или взрывной искры.

Применение разрывных устройств ограничивается тем, что при их разрушении полностью теряется продукт, находящийся в системе. Поэтому разрывные мембраны иногда устанавливают параллельно или последовательно с предохранительными клапанами. В первом случае мембрана рассчитывается на давление срабатывания несколько более высокое, чем у предохранительного клапана, чтобы обеспечить дополнительный сброс среды при экстремальных условиях. Во втором случае разрывные мембраны устанавливают перед предохранительным клапаном для защиты его от коррозии, загрязнения и исключения пропусков среды при закрытом клапане во время нормальной работы установки.

Как выбрать надежный клапан

В проекте отопительной системы нужно чётко определять предельные допустимые значения давления. Также учитывается продуктивная способность бойлера или насоса, объём, особенности циркуляции температуры рабочей среды. Исходя из этого подбирается тип и конструктивные особенности. Из ранее перечисленных видов пользователям рекомендуется использовать пружинные предохранительные клапаны. Они отлично подойдут для котлов с небольшой мощностью. Также используют устройства с низким или средним подъёмом для водогрейных систем.

Если рабочая среда сбрасывается в окружающую среду, то следует выбрать устройство открытого вида. Если сброс происходит в дренаж, то используется конструкция корпуса с выходным патрубком резьбового присоединения.

1 Область применения

Настоящий стандарт устанавливает требования безопасности к конструкции и работе отсечных клапанов, которыми оснащаются нагнетательные рукава дозировочных насосов и топливораздаточных устройств, устанавливаемых на топливозаправочных станциях и используемых для налива жидкого топлива в баки потребителей с производительностью до 200 л/мин.

Настоящий стандарт уделяет особое внимание механическим и гидравлическим характеристикам отсечных клапанов. Настоящий стандарт не распространяется на оборудование для раздачи сжиженного нефтяного газа или сжатого природного газа

Настоящий стандарт не распространяется на оборудование для раздачи сжиженного нефтяного газа или сжатого природного газа

Приложение ДА(справочное)

Сведения о соответствии ссылочных международных и европейских стандартов национальным и межгосударственным стандартам

Таблица ДА.1


Обозначение ссылочногомеждународного, европейскогостандарта	Степень соответствия	Обозначение и наименование соответствующего национального, межгосударственного стандарта
ЕN 976-1	—
ЕN 1127-1	MOD	ГОСТ 31438.1-2011 (EN 1127-1:2007) «Взрывоопасные среды. Взрывозащита и предотвращение взрыва. Часть 1. Основополагающая концепция и методология»
ЕN 13463-1:2001	MOD	ГОСТ 31441.1-2011 (EN 13463-1:2001) «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования»
ЕN 13617-1:2004	IDT	ГОСТ Р ЕН 13617-1-2012 «Станции топливозаправочные. Часть 1. Требования безопасности к конструкции и работе дозировочных насосов, топливораздаточных устройств и дистанционных насосных агрегатов»
ЕN 60079-0	MOD	ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
ЕN ISO 1182	—
ISO 7-1	—
* Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание — В настоящей таблице использованы следующие условные обозначение степени соответствия стандартов: — IDT — идентичный стандарт; — MOD — модифицированные стандарты.


УДК 629.081:006:354		ОКС 75.200
Ключевые слова: топливозаправочные станции, требования безопасности, конструкция, работа отсечных клапанов, дозировочный насос, топливораздаточное устройство, механические и гидравлические характеристики отсечных клапанов

Электронный текст документа

и сверен по:

, 2019

Типовой объем работ по техническому обслуживанию

наружный осмотр трубопроводов для выявления неплотностей в сварных стыках и фланцевых соединениях и состояния теплоизоляции и антикоррозионного покрытия;

осмотр и мелкий ремонт трубопроводной арматуры при рабочем положении;

смена запорной арматуры, маховичков, перебивка сальников;

проверка работы конденсатоотводчиков;

регулировка отопительной системы;

По наружным трубопроводам, кроме указанных работ, производятся:

проверка состояния колодцев и колонн эстакады;

подтяжка фундаментных креплений колонн, подвижных и неподвижных опор трубопровода,замена отдельных скоб;

проверка устройств электрозащиты трубопроводов;

работа измерительных приборов.

9 Указания по эксплуатации

9.1 Общие положения

Информация по использованию — согласно ЕН 13617-1 и приложению А.

9.2 Маркировка и инструкция

Если размер отсечного клапана недостаточен для нанесения маркировки, то должны быть нанесены только наименование изготовителя и класс отсечного клапана. Остальные данные по маркировке могут включаться в декларацию изготовителя.

Маркировка должна быть выполнена способом, обеспечивающим сохраняемость и читаемость маркировки в течение всего срока службы отсечных клапанов.

В случае необходимости маркировка может быть нанесена в местах, закрываемых технологическими пластиковыми крышками.

Маркировка должна включать:

— наименование предприятия-изготовителя или товарный знак;

— обозначение настоящего стандарта;

— диапазон температуры окружающей среды, выходящий за температурный предел от минус 20°С до плюс 40°С;

— условное обозначение типа и класса отсечного клапана;

— заводской номер;

— дату (месяц и год) выпуска;

— направление потока при необходимости.

Изготовитель должен предоставить инструкции по безопасной установке, эксплуатации и техническому обслуживанию отсечного клапана.

Форма акта о регулировке предохранительного клапана (см. 8.2.32 настоящего стандарта)

Объект
капитального строительства___________________________________________

(наименование,
почтовый

__________________________________________________________________________

или строительный адрес объекта
капитального строительства)

Застройщик или
заказчик____________________________________________________

(наименование,
номер и дата выдачи

__________________________________________________________________________

свидетельства о государственной
регистрации, ОГРН, ИНН,

__________________________________________________________________________

почтовые реквизиты, телефон,
факс — для юридических лиц;

__________________________________________________________________________

фамилия, имя, отчество,
паспортные данные,

__________________________________________________________________________

место проживания, телефон, факс
— для физических лиц)

Лицо,
осуществляющее строительство_________________________________________

(наименование,
номер и

__________________________________________________________________________

дата выдачи свидетельства о
государственной регистрации, ОГРН,

__________________________________________________________________________

ИНН, почтовые реквизиты,
телефон, факс — для юридических лиц;

__________________________________________________________________________

фамилия, имя, отчество,
паспортные данные,

__________________________________________________________________________

место проживания, телефон, факс
— для физических лиц)

Лицо,
осуществляющее строительство, выполняющее техническое руководство монтажными
работами______________________________________________________

(наименование,
номер и

__________________________________________________________________________

дата выдачи свидетельства о
государственной регистрации, ОГРН,

__________________________________________________________________________

ИНН, почтовые реквизиты,
телефон, факс — для юридических лиц;

__________________________________________________________________________

фамилия, имя, отчество,
паспортные данные,

__________________________________________________________________________

место проживания, телефон, факс
— для физических лиц)

Лицо,
осуществляющее подготовку проектной документации_____________________

__________________________________________________________________________

(наименование, номер и дата
выдачи свидетельства о

__________________________________________________________________________

государственной регистрации,
ОГРН, ИНН, почтовые реквизиты,

__________________________________________________________________________

телефон, факс — для юридических
лиц;

__________________________________________________________________________

фамилия, имя, отчество,
паспортные данные, место проживания,

__________________________________________________________________________

телефон, факс — для физических
лиц)

Лицо,
осуществляющее строительство, выполнившее работы по регулировке
предохранительного клапана_________________________________________________

__________________________________________________________________________

(наименование, номер и

__________________________________________________________________________

дата выдачи свидетельства о
государственной регистрации, ОГРН,

__________________________________________________________________________

ИНН, почтовые реквизиты,
телефон, факс — для юридических лиц;

__________________________________________________________________________

фамилия, имя, отчество,
паспортные данные, место

__________________________________________________________________________

проживания, телефон, факс — для
физических лиц)

Импульсные предохранительные клапаны прямого действия как решение проблемы повышения надёжности предохранительных устройств

В. М. Шокало, инженер по техническому надзору, Новочеркасская ГРЭС, г. Новочеркасск, Ростовская обл.

На ТЭЦ с параметрами высокого давления применяются импульсные предохранительные клапаны (ИПУ) непрямого действия, которые представляют собой корпус со сбросным клапаном, действующим на закрытие, и гидроприводом, действующим на принудительное открытие сбросного клапана (рис. 1). Гидропривод ИПУ с защищаемым объектом соединён импульсными трубками через импульсный клапан. Поршень гидроцилиндра имеет сальниковое уплотнение и ручную поджимную грундбуксу. Для смягчения ударов уплотнительных поверхностей ИПУ имеет противоударное устройство с уплотняемым штоком и механизм с уплотняемым штоком удержания в закрытом состоянии сбросного клапана при работе под вакуумом.

Рисунок 1. Импульсные предохранительные клапаны непрямого действия (фото с сайта wnroilfield.com).

Принцип работы ИПУ непрямого действия заключается в следующем. Давление среды защищаемого объекта действует на закрытие сбросного клапана. При срабатывании импульсного клапана на его открытие в атмосферу происходит, как правило, заполнение гидропривода рабочей средой из защищаемого объекта и создание давления для открытия сбросного клапана за счёт разности рабочих площадей сбросного клапана и поршня гидропривода.

Дополнительное время на заполнение гидропривода рабочей средой и создание в нём достаточного давления приводит к инерционности (запаздыванию открытия сбросного клапана ИПУ) в аварийных режимах 1.

По этой причине в 70-е годы на Новочеркасской ГРЭС произошли две авариис разрывом растопочного сепаратора и растопочного трубопровода – не сработали по 3 параллельно установленных ИПУ. После аварий дополнительно были смонтированы мембранные предохранительные устройства (МПУ).

На не блочных ТЭЦ с параметрами низкого и среднего давления, а также в крупных котельных, в основном, применяются пружинные предохранительные клапаны прямого действия, более надёжные, но малой пропускной способности, где давлению среды на золотник противодействует сила сжатия пружины (рис. 2).

Рисунок 2. Пружинный предохранительный клапан прямого действия (фото с сайта wikiwand.com).

8 Методы испытаний

8.1 Общие положения

Испытания должны проводиться в соответствии с перечнем, приведенным в таблице 4.

8.2 Типовые испытания

Типовые испытания должны быть проведены на четырех отсечных клапанах.

Все четыре клапана должны быть предварительно подготовлены в соответствии с В.5, а затем испытаны в соответствии с В.6-В.9.

Одно устройство должно быть испытано в соответствии с В.10, а затем В.11.

Два устройства должны быть испытаны в соответствии с В.12 или В.13.

Одно устройство должно быть испытано в соответствии с ЕН ИСО 1182.

8.3 Производственные приемочные испытания

Испытания термодетектора, обратного клапана и механизма запирания основного клапана должны быть проведены в соответствии с таблицей 3 на образцах, взятых в количестве не менее 0,5% от изделий, изготовленных в производственный период. Или от каждой партии должен быть испытан как минимум один образец.

8.4 Контрольные испытания

Контрольные испытания должны проводиться на каждом готовом отсечном клапане.

Таблица 4


Свойство/требование	Типовые испытания	Производственные приемочные испытания	Контрольные испытания
Физические свойства
Определение совместимости топлива	По В.5	—	—
Испытание на огнестойкость	По ЕН ИСО 1182	—	—
Функциональные требования
Пневмоиспытание	По В.6	—	По В.2
Испытание основного клапана	По В.7	—	По В.3
Испытание обратного клапана	По В.8	—	—
Испытание предохранительного клапана	По В.9	—	По В.4
Испытание термовставки 1	По В.10	По В.10	—
Испытание термовставки 2	По В.11	По В.11	—
Испытание затвора основного клапана (отсечной клапан для жидкостей)	По В.12	По В.12	—
Испытание затвора основного клапана (отсечной клапан для восстановления пара)	По В.13	По В.13	—
Испытание на огнестойкость	По ЕН ИСО 1182	—	—
Примечание — Знак»-» — испытание не проводится.

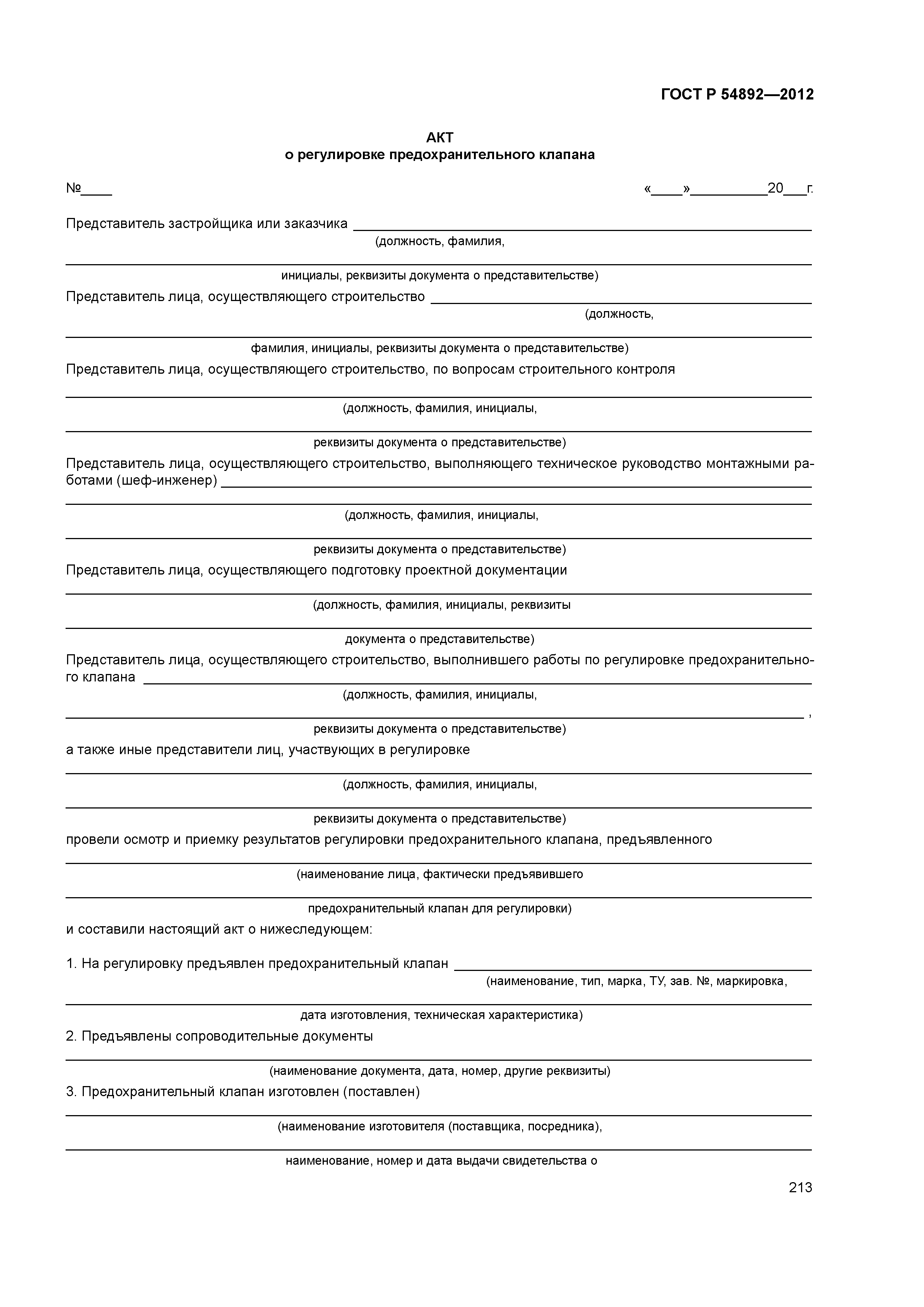

Форма акта о регулировке предохранительного клапана (см. 8.2.32 настоящего стандарта )

Объект капитального строительства ___________________________________________

или строительный адрес объекта капитального строительства)

Застройщик или заказчик____________________________________________________

(наименование, номер и дата выдачи

свидетельства о государственной регистрации, ОГРН, ИНН,

фамилия, имя, отчество, паспортные данные,

Лицо, осуществляющее строительство _________________________________________

(наименование, номер и

дата выдачи свидетельства о государственной регистрации, ОГРН,

фамилия, имя, отчество, паспортные данные,

Лицо, осуществляющее строительство, выполняющее техническое руководство монтажными работами______________________________________________________

(наименование, номер и

дата выдачи свидетельства о государственной регистрации, ОГРН,

фамилия, имя, отчество, паспортные данные,

Лицо, осуществляющее подготовку проектной документации_____________________

(наименование, номер и дата выдачи свидетельства о

государственной регистрации, ОГРН, ИНН, почтовые реквизиты,

фамилия, имя, отчество, паспортные данные, место проживания,

Лицо, осуществляющее строительство, выполнившее работы по регулировке предохранительного клапана _________________________________________________

(наименование, номер и

дата выдачи свидетельства о государственной регистрации, ОГРН,

фамилия, имя, отчество, паспортные данные, место

5 Требования к конструкции

5.1 Общие положения

5.1.1 Все электрическое и неэлектрическое оборудование и составные части, предназначенные для использования в потенциально взрывоопасных средах, должны быть сконструированы и изготовлены согласно утвержденным технологическим процессам и в соответствии с требуемыми категориями для группы оборудования II для устранения любого источника воспламенения. Оборудование должно быть подвергнуто оценке опасности воспламенения в соответствии с ЕН 13463-1 (подраздел 5.2) для классификации его категории.

5.1.2 Все материалы, используемые в конструкции, должны иметь постоянный химический состав и размеры в заявленных условиях эксплуатации.

Материалы, которые могут взаимодействовать с топливом и парами топлива, должны быть устойчивы к их воздействию. Соответствие требованиям должно быть подтверждено декларацией изготовителя и результатами испытаний в соответствии с разделом 8 и приложением В.

5.1.3 Материалы, содержащие легкие сплавы должны соответствовать требованиям ЕН 13463-1 (раздел 8). Если другие технические условия на оборудование для взрывоопасных сред устанавливают более жесткие требования, тогда должны применяться они.

5.1.4 Все составные части должны быть изготовлены из коррозионностойкого материала или с нанесенным коррозионно-стойким защитным покрытием. Наружные поверхности не должны иметь острых кромок.

5.2 Специальные требования

5.2.1 Должны быть предусмотрены такие конструкции для подсоединения отсечного клапана к входным и выходным трубам, чтобы они не повреждались при усилиях меньше проектных сдвигающих усилий отсечного клапана.

5.2.2 Отсечной клапан должен быть спроектирован таким образом, чтобы после разламывания по зоне разъединения входные и выходные секции были полностью разъединены.

5.2.3 Отсечной клапан не должен иметь устройства, препятствующего полному закрытию основного клапана при отрыве верхней секции или при срабатывании термодетектора.

5.2.4 Термодетектор должен быть спроектирован таким образом, чтобы при его срабатывании основной клапан закрывался.

5.2.5 Отсечные клапаны для жидкостей могут иметь ручные механизмы запирания основного клапана (жидкостного) в процессе технического обслуживания.

5.2.6 Тестовые пробки должны быть установлены с всасывающей стороны основного клапана перед заполнением жидкостью.

5.3 Классы конструкции

Отсечные клапаны классифицируются в соответствии с таблицей 1.

Таблица 1


Тип клапана	Класс
	I	II	III
Основной клапан	+	+	+
Термодетектор	+	+	—
Обратный клапан	+	—	—
Предохранительный клапан	+	—	—
Класс I и II — для системы жидкости под давлением, класс III — только для паровых систем.

5.4 Резьбы

Входная и выходная резьбы должны быть в соответствии с ИСО 7-1.

Место установки предохранительных клапанов

При выборе места для установки предохранительных устройств необходимо соблюдать ряд правил:

Импульсные клапаны нужно монтировать в закрытых помещениях, при этом учитывать для какого климата они предназначены (умеренного или тропического).
Для обслуживания, ремонта, сборки и разборки изделий рекомендуется организовать так место, чтобы эти действия были без вырезки из системы водопровода.
Выполнять установку, соблюдая проектные рабочие чертежи.
Главный клапан монтируют приваривая к штуцеру только вверх вертикально. Возможно отклонение, но не больше 0,2 мм на 100 мм высоты защитного устройства.
При приваривании исключить возможность попадания в его полость брызг, грата, окалины.
Швы после варки нуждаются в термообработке, основываясь на требования действующей инструкции по монтажу оборудования системы водопровода.
На трубах, которые подходят к клапану и трубопроводах сброса напора, запрещено устанавливать запорные устройства и фильтры.
Рычаг клапана устанавливается горизонтально.
Для того, чтобы контролировать напор, перед фитингом нужно поставить манометр.
Клапан для системы отопления можно монтировать в нескольких местах трубопровода.

Форма акта о регулировке предохранительного клапана (см. 8.2.32 настоящего стандарта )

Объект капитального строительства ___________________________________________

или строительный адрес объекта капитального строительства)

Застройщик или заказчик____________________________________________________

(наименование, номер и дата выдачи

свидетельства о государственной регистрации, ОГРН, ИНН,

почтовые реквизиты, телефон, факс — для юридических лиц;

фамилия, имя, отчество, паспортные данные,

место проживания, телефон, факс — для физических лиц)

Лицо, осуществляющее строительство _________________________________________

дата выдачи свидетельства о государственной регистрации, ОГРН,

ИНН, почтовые реквизиты, телефон, факс — для юридических лиц;

фамилия, имя, отчество, паспортные данные,

место проживания, телефон, факс — для физических лиц)

Лицо, осуществляющее строительство, выполняющее техническое руководство монтажными работами______________________________________________________

дата выдачи свидетельства о государственной регистрации, ОГРН,

ИНН, почтовые реквизиты, телефон, факс — для юридических лиц;

фамилия, имя, отчество, паспортные данные,

место проживания, телефон, факс — для физических лиц)

Лицо, осуществляющее подготовку проектной документации_____________________

(наименование, номер и дата выдачи свидетельства о

государственной регистрации, ОГРН, ИНН, почтовые реквизиты,

телефон, факс — для юридических лиц;

фамилия, имя, отчество, паспортные данные, место проживания,

телефон, факс — для физических лиц)

Лицо, осуществляющее строительство, выполнившее работы по регулировке предохранительного клапана _________________________________________________

дата выдачи свидетельства о государственной регистрации, ОГРН,

ИНН, почтовые реквизиты, телефон, факс — для юридических лиц;

фамилия, имя, отчество, паспортные данные, место

проживания, телефон, факс — для физических лиц)

3 Термины и определения

В настоящем стандарте применены термины по ЕН 13617-1, а также следующие термины с соответствующими определениями:

3.1 основной клапан (жидкостный) (main valve (liquid)): Нормально открытый клапан на всасывающей стороне, закрываемый при срабатывании отсечного клапана.

3.2 основной клапан (системы улавливания паров) : Нормально открытый клапан на нагнетательной стороне системы улавливания паров, закрываемый при срабатывании отсечного клапана.

3.3 предохранительный клапан (pressure relief valve): Клапан для возврата жидкости в трубы, расположенные ниже топливораздаточного устройства, при повышении в нем давления выше определенного уровня.

3.4 зона разъединения (separation zone): Место, по которому происходит разрыв секций клапана при ударе.

3.5 механизм запирания (mechanical link): Механизм для автоматизации остановки потока жидкости при повреждении отсечного клапана.

3.6 термодетектор (thermal detector): Механизм для автоматизации процесса остановки потока жидкости, в случае если температура рядом с отсечным клапаном выше рабочей температуры.

3.7 тестовая пробка (test plug): Устройство для опрессовки смонтированного клапана и трубопровода на герметичность.

3.8 точка монтажа (mounting point): Место для жесткого крепления клапана отсечного, расположенное на его входной и выходной секциях.
