Неисправности гбо 4 поколения

Неисправности в системе ГБО и причины

Система ГБО, устанавливаемая в транспортное средство, предназначена для хранения и подачи газового топлива в мотор. В результате силовой агрегат может использовать для работы не только бензин или дизель, но и газ. Как и любая другая система, ГБО через определенное время сталкивается с первыми поломками. Очень сложно без определенных навыков определить дефект и вовремя устранить его. Рассмотрим, какие неисправности появляются в ГБО чаще всего и как их определять.

Напомним, что сегодня существует уже 6 поколений газобаллонного оборудования, поэтому логично классифицировать поломки по каждому из них. Рассматривать будем всего 4 генерации, так как 2 последние почти не встречаются в России из-за высокой стоимости. Первое и второе поколение. Для этих ГБО характерны одинаковые виды поломок. Очень часто автомобилисты сталкиваются с явлением, когда силовой агрегат заглушен, а подача газа не прекращается. В таком случае причина может заключаться в поломке переключателя ГБО, неисправности редуктора или нарушении герметичности электромагнитного клапана. Вторая распространенная проблема — мотор заводится не с первого раза. В таком случае нужно проверять фильтрующие элементы, настройку ГБО и, опять же, редуктор.

Если газовая смесь не подается в мотор, следует проверить работоспособность электромагнитного клапана. Еще одна причина может крыться в расходном вентиле, который не может открываться полностью. Не лишним будет проверить фильтры, газопровод и скоростной клапан. Четвертая проблема ГБО 1 и 2 поколения заключается в большом расходе газа. Это может происходить из-за высокого содержания воздуха в системе или нехватке антифриза. К этому же явлению можно отнести дефект в редукторе, низкую компрессию и плохую регулировку ГБО. Если в салоне автомобиля появился запах газа, то утечку следует искать в электромагнитном клапане, выпускной системе, трубопроводе или корпусе редуктора. Последняя проблема, которую отмечают владельцы автомобилей с данными поколениями ГБО — на холостом ходу не растут обороты мотора. Это может говорить о проблемах с системой зажигания, поломке редуктора и засоре воздушного фильтра.

Третье поколение. У ГБО данного типа есть всего 4 распространенные проблемы, с которыми приходится периодически сталкиваться. Первая — потеря мощности. Такое явление может происходить из-за сбоя ПО, засора газопровода или фильтра, а также из-за неправильной работы редуктора. Вторая проблема — система не переключается с бензина на газ. Как правило, это происходит из-за поломки датчика редуктора и сбоя в работе тахометра. Если на выпускном коллекторе слышатся хлопки, нужно проверять клапаны ГРМ, а именно зазор между ними. Кроме того, причина может заключаться в разгерметизации впускного тракта, нарушении работы регулятора и сбитых настройках ГБО. Последняя проблема, затрагивающая ГБО третьего поколения — увеличенный расход газа. Дело может быть в слишком низкой компрессии. Нельзя исключать поломку лямбда зонда. Есть еще 2 причины, по которым расход газа может расти — забился воздушный фильтр или есть дефекты в системе зажигания.

Четвертое поколение. Данной системе свойственны уже перечисленные и свои собственные поломки. Если во время движения заметно падение мощности мотора, нужно проверять газопровод или фильтр очистки. Кроме того, проблема может заключаться в поломке форсунок, неправильном функционировании механизма впрыска и низком давлении в редукторе. Если не получается быстро переключиться с бензина на газ, причина может заключаться в маленьком заряде АКБ, поломке температурного датчика, отсутствии показателей тахометра и поломке датчика давления. Даже у четвертого поколения может возникать увеличенный расход газа. Происходит это из-за забитого фильтра, падения компрессии, неправильной регулировки редуктора. Кроме того, к такому явлению может приводить сломанный лямбда зонд. Если все указанные причины при проверке не подошли, то нужно проверить работу форсунок, систему зажигания и систему впрыска. Иногда у четвертого поколения ГБО система автоматически переводится с газа на бензин. Это может происходить, если АКБ разряжена или неисправны датчики температуры и давления.

Итог. ГБО в автомобиле со временем изнашивается и выдает различные поломки. У каждого поколения есть собственные дефекты и их причины.

Регулировка ГБО 4 поколения

Четвертое поколение функционирует с помощью электроники, которая фиксирует нагрев двигателя, количество оборотов, посылает импульсы в редуктор, контролирует движение форсунок и работоспособность системы подачи топлива. Правильная настройка газобаллонного оборудования позволяет синхронизировать функционирование узлов топливной системы и не препятствовать работе бензинового ЭБУ (электронного блока управления).

Универсальных показателей настройки нет, поскольку на работу газовой системы оказывают влияние:

• качество газа;
• интенсивность потребления горючего;
• эффективность фильтрации;
• нагар на стенках труб.

Важно выставить правильные параметры ГБО. Сделать это самостоятельно без специальных знаний и навыков не представляется возможным

Поэтому рекомендуется обратиться за настройкой в профессиональный специализированный автосервис.

В процессе настройки ГБО 4 поколения производятся следующие действия:

Регулировка исходящего редукторного давления производится, поскольку стандартный уровень в 1 атмосферу подходит не для каждого автомобиля. Поэтому корректировка осуществляется в индивидуальном порядке. Чтобы увеличить мощность двигателя на высокой скорости (от 150 км/ч), необходимо повысить давление на 0,1-0,3 атм.
Параметризация топливной карты осуществляется вместе с калибровкой. Подходящие параметры определяются, исходя из качества горючей смеси. Низкокачественное топливо негативно сказывается на потреблении.

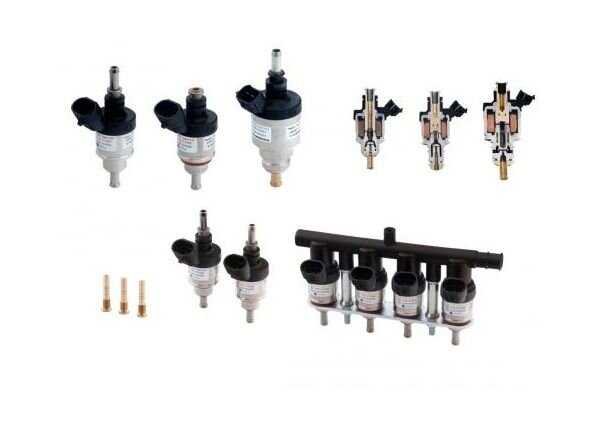

Для форсунок подбираются жиклеры определенного диаметра. Плохо подогнанные детали могут функционировать неэффективно.
Поплавок баллона настраивается под оптимальный уровень давления газа

Важно правильно подобрать место установки баллона. Как правило, его монтируют вместо запасного колеса в багажном отделении автомобиля.

В большинстве случаев достаточно правильно настроить основные системные узлы. Полные правила корректировки ГБО могут состоять из 50-страничной инструкции.

Настройка ГБО омвл 4 поколения своими руками

Как известно профессиональным специалистам по двигательным установкам, качественное, изготовленное в заводских условиях оборудование – залог успеха. Тем более, если это газовое оборудование ОМВЛ. Данный производитель зарекомендовал себя, как один из лучших в мире.

Немаловажно, что инженеры и конструкторы компании тщательно прорабатывают каждый узел, уделяя особо пристальное внимание возможности его функционирования в суровых российских реалиях: с не всегда качественным и чистым топливом и экстремальными температурными условиями эксплуатации. Именно поэтому автомобили ГАЗ оснащаются газовым оборудованием OMVL – мощным и высоконадежным. Более того, в подавляющем большинстве случаев, при выборе газового оборудования автовладельцы остановят свой выбор на этой марке, как на самой распространенной

Более того, в подавляющем большинстве случаев, при выборе газового оборудования автовладельцы остановят свой выбор на этой марке, как на самой распространенной

Именно поэтому автомобили ГАЗ оснащаются газовым оборудованием OMVL – мощным и высоконадежным. Более того, в подавляющем большинстве случаев, при выборе газового оборудования автовладельцы остановят свой выбор на этой марке, как на самой распространенной.

Плюсы и минусы ГБО ОМВЛ

Среди аргументов в пользу OMVL газового оборудования на авто 4 поколения отзывы автолюбителей, столкнувшихся с его эксплуатацией в российских условиях, где до ближайшего сервиса может быть не один десяток километров.

А также простые факты. Во-первых, по статистике, такие агрегаты выбирают более чем в 40 странах. Только в России это около 20 тысяч смонтированных комплектов. Во-вторых, более 50 % всего объема поставок уходит на заводы, для монтажа ГБО под ключ, на новые авто под марками: Toyota, Hynday, FAW, Volkswagen, BYD, Suzuki, Tata, Ford, ГАЗ, причем этот перечень постоянно расширяется. В-третьих, на ГБО 4 поколения ОМВЛ схема подключения одна из самых продуманных: в ней нет ни одной лишней детали или случайного элемента.

Наконец, горьковский автозавод более 5 лет использует оборудование этой марки для переоснащения своей продукции. А это солидная рекомендация. К минусам можно отнести разборчивость в степени очистки топлива (извечная болезнь всех систем), обилие электроники, недешевое обслуживание (и только в авторизованных мастерских), а также склонность распределительного узла к выходу из строя.

И тогда возникает проблема под названием: «газовый редуктор ОМВЛ 4 поколения, ремонт», а стоимость его составляет круглую сумму

Выход один: не затягивать профилактику, вовремя менять мелкие отказавшие узлы и обращать внимание на любые сбои в работе двигателя. При выполнении этих условий установка прослужит долго и практически безотказно

Установка газобаллонного агрегата в автомобиль в текущих экономических условиях полностью оправдана: пропан по стоимости в несколько раз дешевле бензина, к тому же такое топливо экологически является более чистым. Доводом в пользу перехода на сжиженный газ выступает и неуклонно растущая надежность альтернативной системы снабжения топливом.

Электронный впрыск и подача смеси, возможность тонких настроек режимов работы двигателя открывают для владельца новые перспективы: не только снизить затраты на заправку, но и сохранить неизменными скоростные характеристики автомобиля.

Замечательным со всех точек зрения решением будет выбор ГБО 4 поколения ОМВЛ – марки, зарекомендовавшей себя самым наилучшим образом. Компания с более чем 30 летним опытом проектирования газовых установок для транспорта входит в число ведущих производителей, а качество итальянских заводов всегда оценивалось, как высокое, особенно, когда это касается автотехники.

Шаги по очистке редуктора ГБО 4 поколения

Шаги по очистке редуктора ГБО 4 поколения:

Отключите питание системы ГБО. Перед началом работ по очистке редуктора следует выключить питание системы ГБО и отключить провода от аккумулятора. Это позволит обезопасить себя и предотвратить возможные повреждения системы.

Проверьте доступность редуктора. Убедитесь, что редуктор легко доступен и не заслонен другими компонентами автомобиля. Если редуктор находится в труднодоступном месте, вам может потребоваться демонтировать некоторые детали для доступа.

Очистите внешнюю поверхность редуктора. С помощью мягкой тряпки или губки протрите внешнюю поверхность редуктора, удаляя грязь и пыль. Будьте осторожны и не применяйте агрессивные химические средства, чтобы не повредить поверхность.

Удалите загрязнения с фильтров. Разделите фильтры от корпуса редуктора и аккуратно вытащите загрязненные фильтры. Используйте мягкую щетку или струю воды для удаления грязи и сажи с поверхности фильтров.

Промойте редуктор от внутренних загрязнений. Возьмите специальное чистящее средство и небольшую щетку

Осторожно прочистите отверстия и каналы внутри редуктора, удаляя налет и накопившиеся загрязнения. Будьте внимательны и аккуратны, чтобы не повредить редуктор.

Высушите редуктор и фильтры

Обеспечьте полное высыхание редуктора и фильтров перед их установкой обратно в систему. Используйте сухую ткань или просто оставьте их на воздухе для высыхания.

Установите фильтры обратно в редуктор. Вставьте отчищенные фильтры обратно в редуктор, убедившись, что все детали соответствуют своему месту и корректно соединены.

Проверьте систему ГБО после очистки. После завершения процесса очистки редуктора, подключите питание системы ГБО и проверьте его работу. Убедитесь, что все системы функционируют правильно и отсутствуют любые неисправности.

Правильная очистка редуктора ГБО 4 поколения поможет поддерживать оптимальное состояние системы и продлит ее срок службы. Рекомендуется производить очистку редуктора регулярно, согласно рекомендациям производителя, и следить за состоянием системы ГБО в целом.

Как работает ГБО 1 поколения

Аппаратура первого от последующих поколений, отличается прежде всего, простотой. Более поздние поколения обрастали дополнительными устройствами и электроникой. Но это не отразилось на принципе работы системы питания двигателей газом.

Работает оборудование 1 поколения следующим образом: автомобильный газ, пропан-бутановая смесь, через заправочное устройство поступает в топливный баллон. Заправка происходит в автоматическом режиме до заполнения баллона на 85% от объема. Процесс заливки топлива контролирует многофункциональный клапан. На встроенном манометре отображается уровень заправки.

По топливной магистрали высокого давления, через многофункциональный клапан, газ доходит до электромагнитного клапана. Этот клапан открывается при включении зажигания. Во время запуска двигателя, газ поступает по магистрали в редуктор. Вакуумный редуктор ГБО 1 поколения двухконтурный, в нем газ из сжиженного состояния, преобразуется в нормальное газообразное состояние.

Давление пропана понижается с 12-16 атм., до 1 атм. При снижении давления происходит сильное охлаждение. Редуктор ГБО 1 поколения замерзает и теряет работоспособность. Чтобы это не произошло, в редуктор подается жидкость из системы охлаждения двигателя. Это позволяет согревать редуктор, делая подготовку смеси эффективнее.

В камеру сгорания газ попасть уже не может, так как давление его равно атмосферному давлению. Следовательно, текучести нет. Здесь используется вакуум, или разряжение, которое создаётся в цилиндрах во время запуска и работы двигателя. Поскольку в открытых цилиндрах и трубопроводе давление отрицательное, то газ туда и устремляется.

Чтобы подача газа была в нужном количестве, на магистрали низкого давления сразу за редуктором устанавливается дозатор. Дальше топливо поступает в газовый смеситель на карбюратор, смешивается с воздухом прошедшим через фильтр, и по впускному коллектору попадает в цилиндры.

Есть способы установки, в которых не предусмотрен смеситель (миксер). В этом случае в нижник(проставка) под карбюратор врезают штуцер или устанавливают смеситель «черепаха». Подача газа происходит сразу в коллектор, минуя карбюратор.

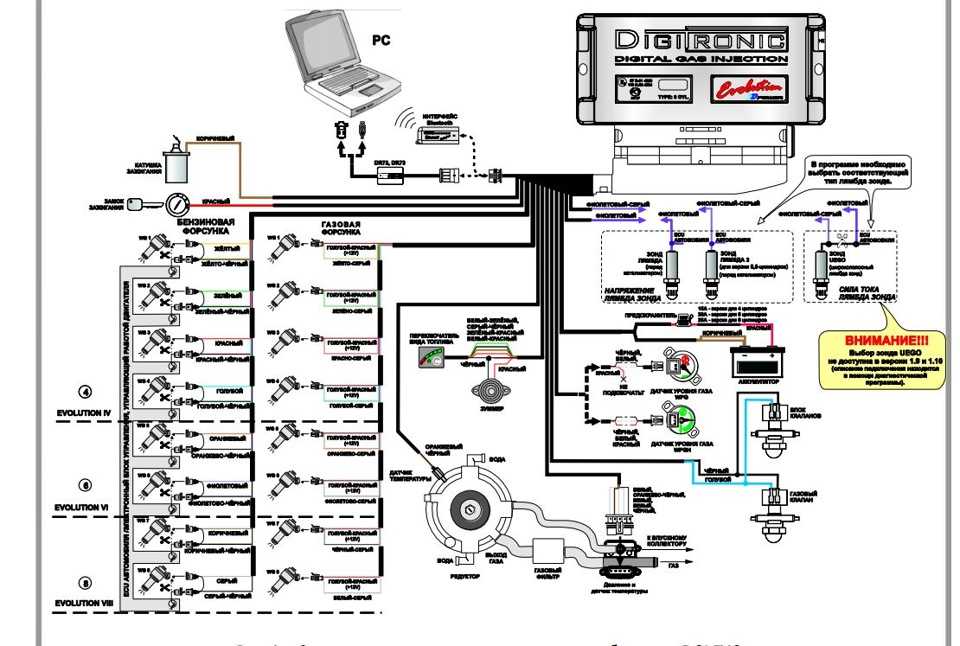

Устройство и схема работы ГБО 4

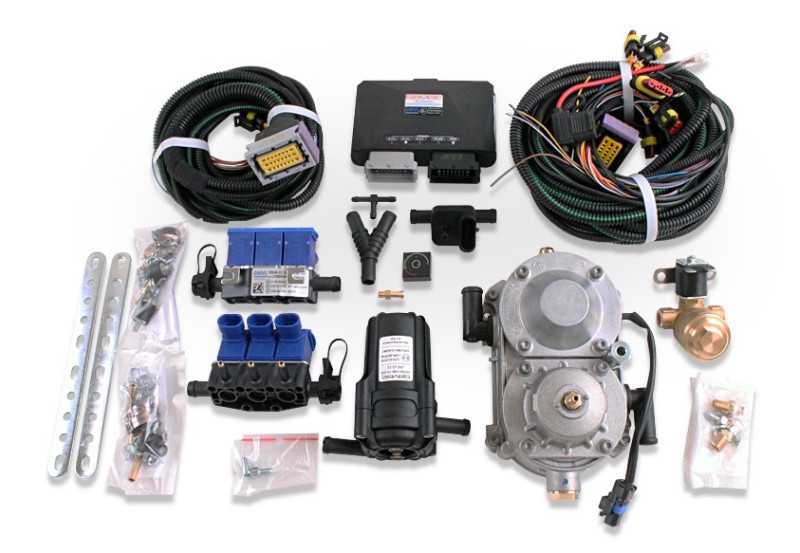

Устройство ГБО:

1. Баллон для газообразного топлива.
2. Мультиклапан.
3. Узел подготавливающий, распределяющий и впрыскивающий газовое топливо в систему ДВС автомобиля.

Устройство мультиклапан монтируется на горловину газового баллона. Он служит для возможности заправки баллона, для нормированного экономного расходования газа, когда мотор работает и потребляет газ.

Устройство мультиклапана:

• Клапан входной или заправочный.
• Клапан выходной или расходный.
• Клапан аварийный или скоростной.
• Стрелка заправки баллона.
• Патрубок забора топлива.

Аварийный или скоростной клапан устанавливается для своевременного перекрытия расходного канала в случае, когда расход газа резко увеличился, например, при повреждение трубки от баллона до ДВС.

Устройство системы подготовки и распределения газа:

1. Редуктор одноступенчатый, если в баллоне — пропан. Редуктор двухступенчатый, если в баллоне — метан. Функция редуктора в том, что он переводит топливо из жидкого состояния в газообразное. Двухступенчатый редуктор (когда в баллоне метан) еще может понижать давление.

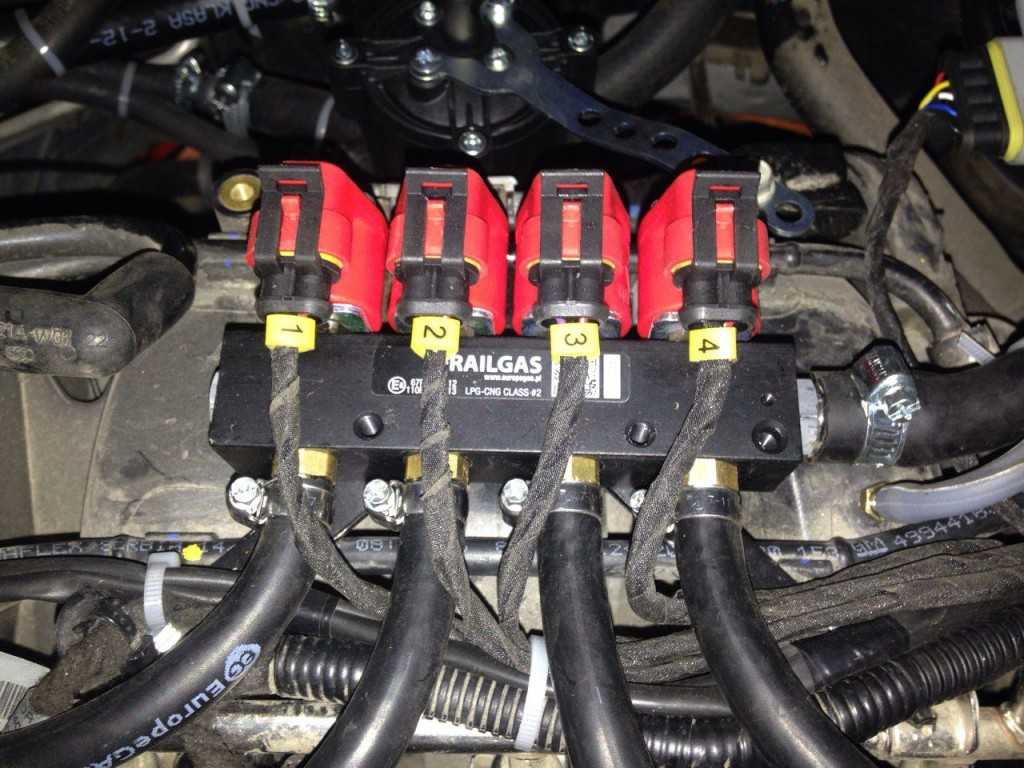

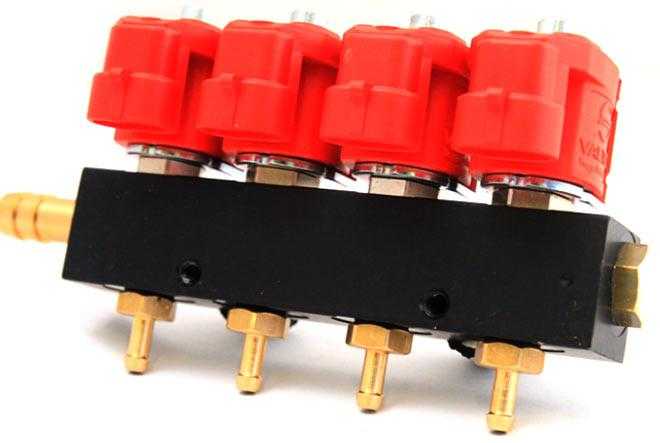

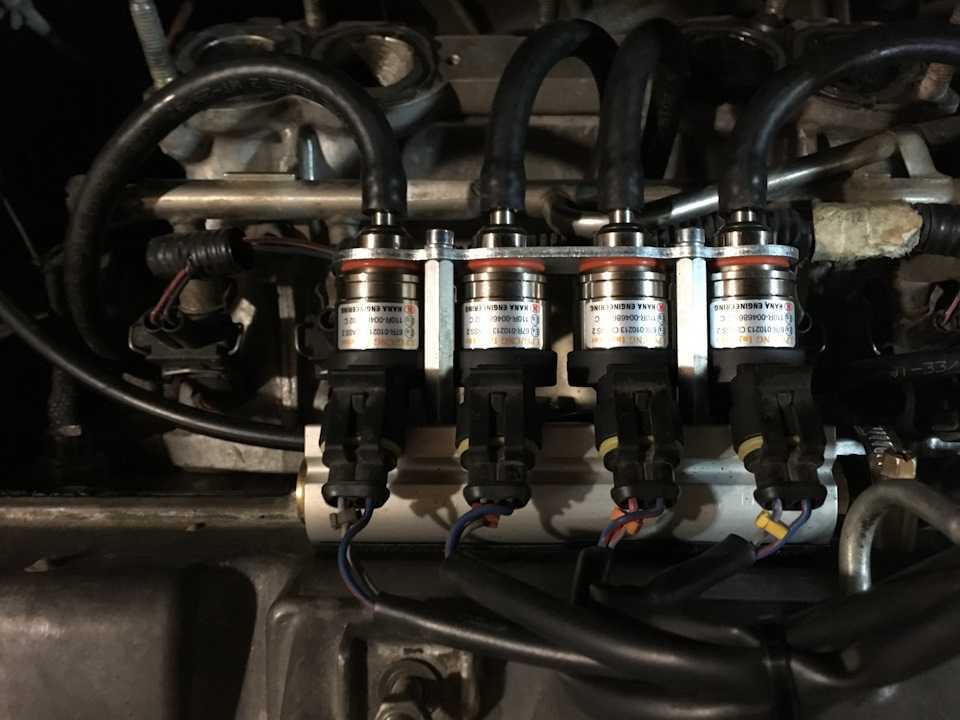

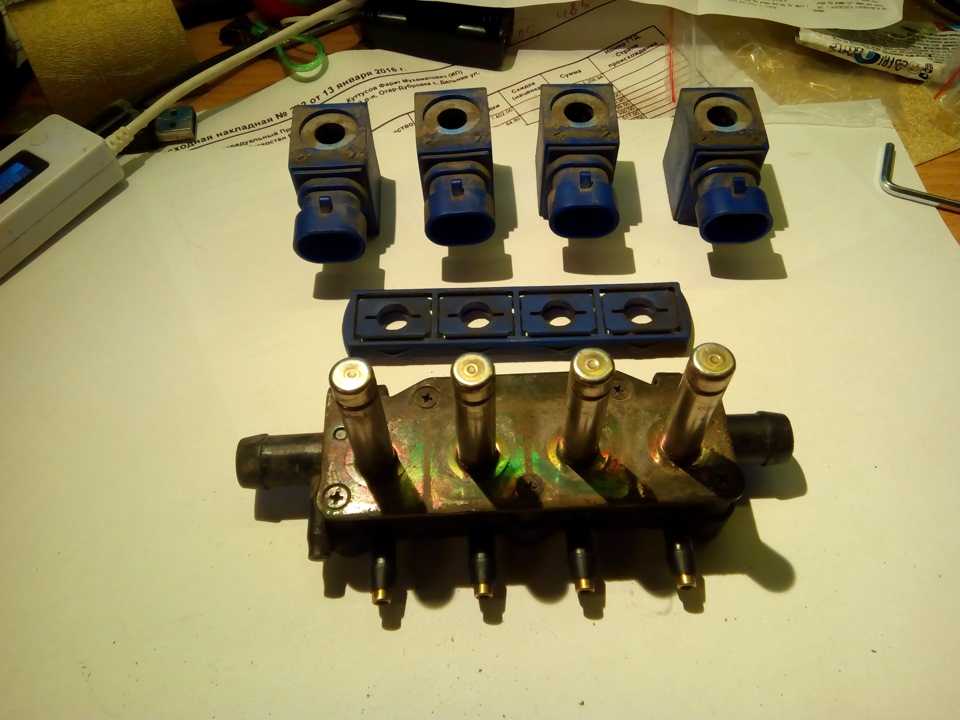

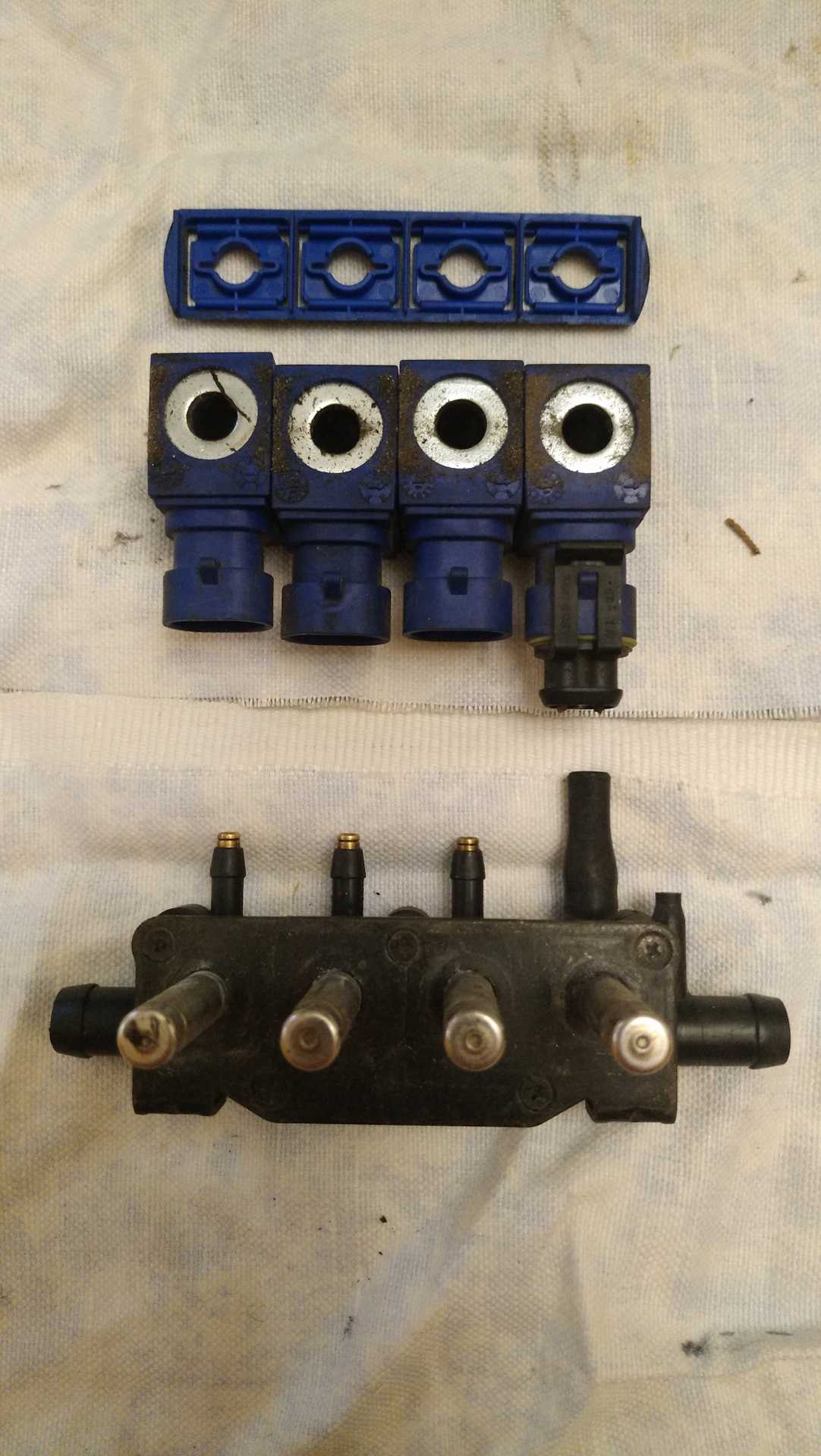

2. Форсуночная рампа с жиклерами.
3. Фильтры для очистки газа.

При работе, система газового баллонного оборудования 4 поколения не допускает того, чтобы в канале впуска появлялись хлопки, которые могут быть в оборудовании с плохо синхронизируемыми системами подачи механическим путем. Благодаря этому, ГБО четвертого поколения без опаски можно устанавливать на двигатели, имеющими пластиковые коллекторы и регулируемыми геометрией подачи газовоздушной смеси.

После установки газового оборудования в автомобиль, требуется настроить момент зажигания. Зажигание корректируется потому, что время сгорания газа больше, чем у бензина и октановое число выше. Газовая система требует раннего зажигания, то есть угол опережения должен быть больше.

Для улучшения работы ДВС на газу специально изготавливаются свечи зажигания. Но и обычные свечи зажигания обеспечивают хорошую бесперебойную работу двигателя авто. Зажигание настраивают посредством электронного вариатора.

Как и в случае с ДВС без ГБО, мотор с газобаллонным оборудованием 4 поколения можно тюнинговать, то есть производить чип-тюнинг ДВС. В результате чего улучшаться номинальные технические характеристики мотора и изменится температура, при достижении которой будет происходить автопереключение режима подачи вида топлива.

Из чего состоит и как работает оборудование

ГБО 2-го поколения (пропан или метан) применяется в автомобилях с инжекторными и карбюраторными двигателями. Это оборудование больше подходит для автомобилей до 3-го экологического класса (0,1,2 евро). Начиная с Евро-3 рациональнее устанавливать СУГ 4-го поколения.

Устройство на карбюраторе

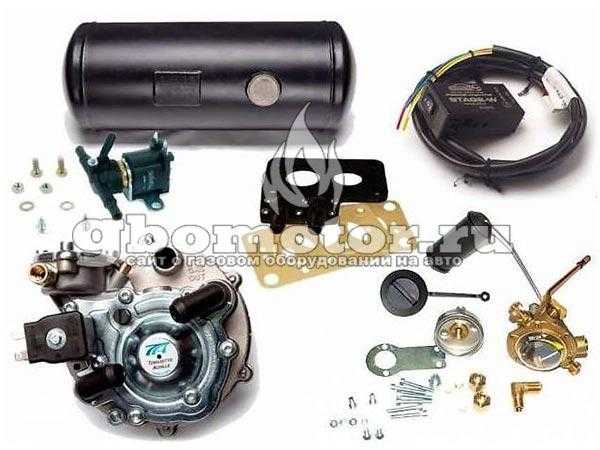

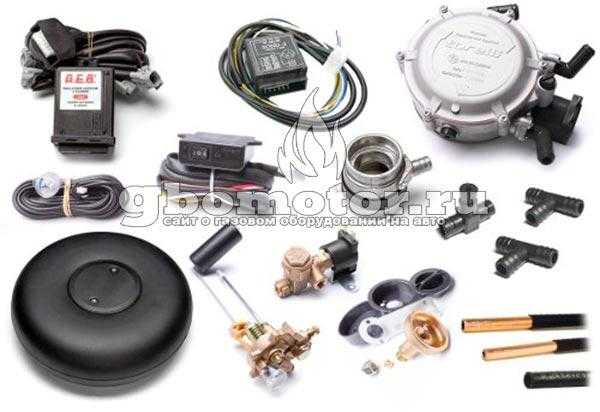

В комплект второго поколения входят:

• заправочный клапан;
• газовый баллон с мультиклапаном и датчиком уровня;
• линия розлива, подачи;
• редуктор с фильтром грубой очистки (есть выносной фильтр с электромагнитным клапаном подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (силовой регистр);
• устройство для смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина к силовому агрегату при его переключении на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Двигатель запускается и нагревается на бензине. Кроме того, ключ переведен в нейтральное положение для выработки топлива из чаши карбюратора. Таким образом, срабатывает электромагнитный клапан, перекрывающий подачу бензина.

Затем переключатель переводится в положение подачи газа, активируя газовый клапан. Затем газ, находящийся в баллоне в жидком состоянии, по мультиклапану и магистральному трубопроводу поступает в редуктор. На этом этапе смесь проходит грубую предварительную очистку.

Когда коробка передач нагревается охлаждающей жидкостью двигателя, сжиженный газ превращается в пар. В паровой фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, проходя через впускной коллектор и клапаны ГБЦ, воспламеняется искрой в камере сгорания цилиндра двигателя.

Чтобы вернуться к базовому топливу, кнопку LPG переводят в рабочее положение на бензине, минуя нейтральное положение.

Схема на двигателях с инжектором

Здесь оборудование различают по нескольким составным элементам:

1. кнопка специфическая для системы впрыска, но есть и универсальные;
2. перед дроссельной заслонкой расположен миксер с антипопуляционным механизмом;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (установка на все машины не требуется).

Кардинальных различий в принципах работы обеих схем газового оборудования нет. Основные изменения были внесены в конструкцию ГБО, из-за наличия форсунок для подачи топлива в автомобиле с одной форсункой (или одна форсунка – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателем (ЭБУ).

Переход газового двигателя может производиться в полуавтоматический режим (центральное положение тумблера). Пока двигатель не наберет заданное количество оборотов (1500-2000), бензин подается в камеру сгорания. Затем он автоматически переключается на газ.

Эмулятор форсунок нужен для отключения бензиновых форсунок, он также посылает сигнал контроллеру (ЭБУ), имитирующий их работу. По этой причине блок управления не отображает ошибку («проверьте двигатель») на неработающих форсунках через сигнализацию на панели приборов.

Эмулятор лямбда-зонда (кислородный датчик) блокирует вывод от блока управления двигателя ложной ошибки обедненной смеси. Преимущества датчика:

• облегчает настройку сжиженного нефтяного газа, отображая индикацию качества смеси (плохой зеленый, интенсивный красный);
• снижает расход газа в среднем на 7-10%;
• позволяет обнаруживать реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски зажигания) или в газораспределительном механизме в двигателе возникают хлопки. Причина этого в том, что топливо во впускном коллекторе воспламеняется, что может привести к его взрыву.

ГБО второго поколения оснащено «антихлопковым» клапаном, который устанавливается в газовый смеситель или может быть дополнительным в корпусе воздушного фильтра.

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто.  Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.
