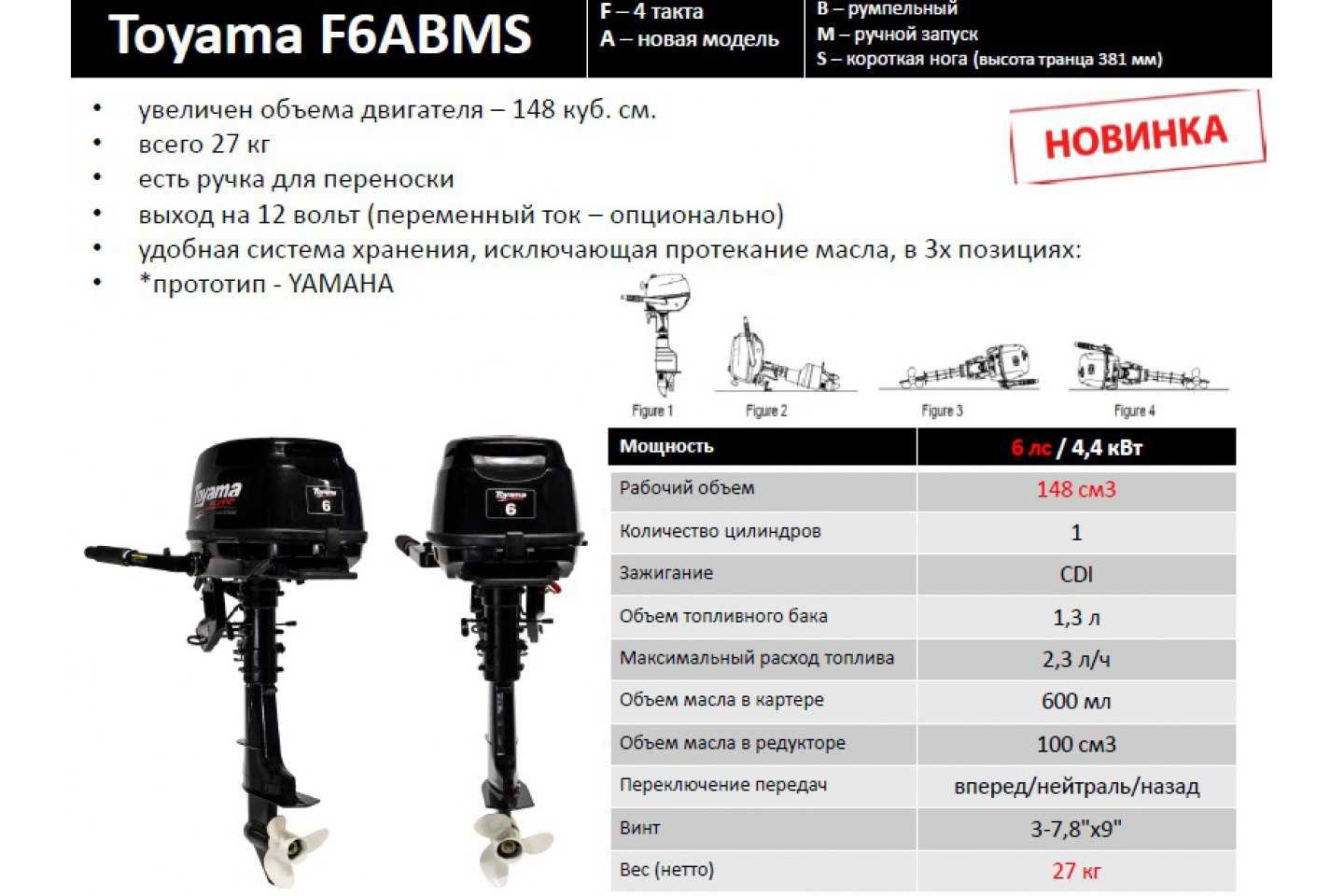

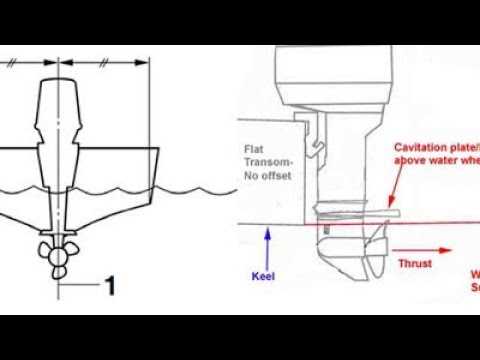

Что такое мокрый картер в лодочных моторах

Система «сухого картера» двигателя: назначение и устройство

Итак, как уже было сказано выше, сухой картер является разновидностью систем смазки двигателя внутреннего сгорания. Сразу отметим, данная система активно используется в устройстве спортивных авто, некоторых внедорожников и определенных групп спецтехники.

Дело в том, что во время похождения резких поворотов на высокой скорости, при интенсивных оттормаживаниях и разгонах, на подъемах и спусках автомобиль кренится, раскачивается продольно и поперечно. При этом масло в поддоне привычной системы смазки с мокрым картером сильно расплескивается внутри поддона.

Система с сухим картером отличается тем, что масло находится не в картере, а в отдельном масляном баке. Такой подход исключает возможность вспенивания смазочной жидкости. К парам трения внутри двигателя смазку из бака подает нагнетающий насос, при этом стекающее в поддон масло немедленно выкачивается обратно в масляный бак при помощи откачивающего насоса. Получается, скопления масла в поддоне нет, то есть картер сухой.

Устройство системы сухого картера двигателя

Среди основных элементов следует выделить:

• бак для масла;
• нагнетающий насос;
• откачивающий насос;
• масляный радиатор;
• датчик температуры масла;
• датчик давления масла;
• масляный термостат;
• масляный фильтр;
• редукционные и перепускные клапаны;

Масляный резервуар (бак) может иметь разную форму (круглый, прямоугольный). Внутри бака реализованы специальные перегородки. Они выполняют задачу успокоителей масла, чтобы минимизировать его колебания при раскачке и исключить возможность вспенивания.

Также бак имеет вентиляцию. Основная функция, как и у системы вентиляции картера, состоит в том, чтобы эффективно удалить из масляного бака лишний воздух и газы, которые попадают туда вместе с моторным маслом из поддона.

Прежде всего, это позволяет наилучшим образом распределить вес, что очень важно для спортивных авто в плане управляемости. Еще возможность выбора места установки позволяет разместить данный элемент системы так, чтобы улучшить охлаждение бака и понизить температуру масла. Нагнетающий насос отвечает за подачу масла в систему смазки под давлением, при этом осуществляется прокачка смазки через масляный фильтр

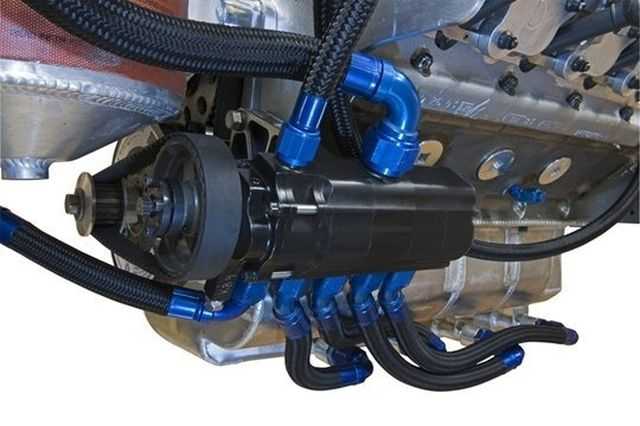

Нагнетающий насос отвечает за подачу масла в систему смазки под давлением, при этом осуществляется прокачка смазки через масляный фильтр.

Насос зачастую стоит ниже бака с маслом, что позволяет на входе реализовать постоянное давление с учетом силы тяжести. За регулировку давления в системе отвечают редукционные и перепускные клапаны.

Откачивающий насос служит для того, чтобы масло, которое стекает в поддон, сразу откачивалось и снова поступало в масляный бак. Производительность такого насоса намного выше, чем нагнетающего. Конструктивно такой насос имеет несколько секций в зависимости от типа и особенностей двигателя.

Если двигатель высокофорсированный, в каждой секции катера стоит по одной насосной секции. На V-образных моторах также присутствует дополнительная секция, чтобы отдельно откачивать масло, которое поступает к механизму газораспределения. Аналогичная секция стоит и на ДВС с турбонаддувом, чтобы откачивать масло, которое смазывает турбонагнетатель.

Данная конструкция обеспечивает возможность поставить необходимое количество секций на одном валу. Насосы расположены снаружи на двигателе, их легко снять для ремонта или замены. Еще можно встретить конструкцию, когда откачивающий и нагнетающий насосы реализованы по отдельности. Такой подход позволяет избежать повышения температуры масла в баке в результате поступления уже нагретой смазки из поддона.

Добавим, что еще одной особенностью откачивающего насоса является то, что он отличаются сниженной чувствительностью к наличию воздуха в масле, вспениванию смазочной жидкости и т.п. Другими словами, эти насосы могут нормально всасывать масляную пену без потери производительности, чего не скажешь об обычных маслонасосах в системах с мокрым картером.

Масляный радиатор является радиатором жидкостного охлаждения. Данный элемент располагается между нагнетающим насосом и мотором. Еще одним вариантом может быть расположение между откачивающим насосом и масляным резервуаром.

В двух словах, если двигатель холодный, термостат в это время закрыт, что не позволяет недостаточно нагретому маслу попадать в радиатор

Другими словами, сначала важно, чтобы смазка как можно быстрее прогрелась и разжижилась в холодном ДВС. В дальнейшем открытие термостата происходит только после нагрева моторного масла до заданной температуры

Сухой картер принцип работы необычной системы смазки двигателя

Что это такое сухой картер? Вот сейчас и узнаем это изысканное инженерное решение.

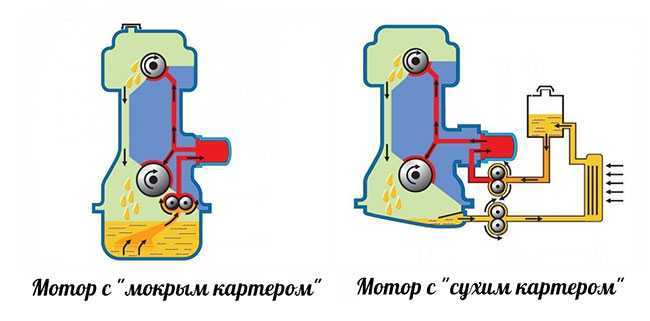

Знаете, что в классической смазочной системе двигателя автомобиля, масло, как в резервуаре, скапливается в поддоне картера? Знаете.

Так устроено большинство легковых машин, колесящих по нашим дорогам. Но подобное инженерное решение устраивает не всех.

Дело в том, что при изменении положения машины, скажем на крутом подъёме, масло под действием сил тяжести переливается по поддону, и может случиться так, что насосу просто нечего будет захватить и подать в магистраль системы, а это сулит так называемым масляным голоданием и не самыми приятными последствиями для мотора.

Что же делать?

Можно, конечно, не забираться на крутые горки и ездить по ровным дорогам, а можно приобрести авто, у которого имеется система смазки с сухим картером.

Инженерный изыск не для всех

Каково же главное предназначение системы сухой картер?

По большому счёту её придумали для того, чтобы обеспечить бесперебойную подачу масла в силовой агрегат даже в самых экстремальных условиях. Для обычных городских автомобилей, передвигающихся не быстрее 80 км/ч по ровному покрытию такая система не нужна, достаточно и классического мокрого.

Сухой картер может быть полезен на автомобилях, использующихся в не совсем рядовых условиях.

Помимо настоящих внедорожников и всяческих вездеходов, преодолевающих различные препятствия, он часто встречается у спортивных и гоночных машин, которые хоть и не прыгают по кочкам, но из-за высоких перегрузок масло по их двигателю плещется также активно.

В чём секрет системы сухой картер?

Давайте раскроем ещё один секрет автомобилей. Среднестатистическая смазочная система «сухой картер» состоит из таких элементов:

• выкачивающий и нагнетающий насос;
• бак;
• фильтр;
• совокупность магистралей и каналов;
• радиатор.

Нужно сказать, что автопроизводители немного лукавят, называя эту системы смазки «с сухим картером».

На самом деле, в ней, как и в классической схеме, масло также стекает в поддон, а ключевое различие заключается в том, что оно там не задерживается, и высасывается насосом, который перекачивает смазку в специальный бак, где она и накапливается.

По сути, этот бак и есть главная фишка конструкции – в нём смазочная жидкость, благодаря специальной конструкции, не плещется и не пенится, а значит всегда будет доступна для работы.

Далее всё происходит, как и у обычных моторов. Подающий насос под давлением накачивает масло в магистрали, транспортирующие его к особо важным узлам двигателя, а к остальным элементам оно попадает разбрызгиванием или стеканием.

Фильтр необходим для очистки смазки от различного мелкого мусора, а радиатор устанавливают для её охлаждения.

Иногда встречаются конструкции с несколькими радиаторами – одним жидкостным и одним воздушным, что помогает качественнее остудить разгорячённое масло, побывавшее в самых горячих уголках силового агрегата машины.

На каждый «плюс» найдётся «минус»: нужно ли оно Вам?

Почему бы не устанавливать подобную систему смазки на все авто? Действительно, сухой картер принцип работы которого мы сегодня рассматриваем имеет довольно много преимуществ.

Кроме основного достоинства – бесперебойной подачи масла при любых условиях, есть ещё несколько. Например, в нашем случае не нужны объёмные картеры, поэтому двигатель можно сделать компактнее.

Также из-за того что по силовому агрегату циркулирует больше смазки, она лучше охлаждается, что также хорошо сказывается на его работе.

Во-первых, сложность конструкции. Несмотря на то, что сам двигатель можно сделать компактнее, вокруг него появляются дополнительные узлы (масляный бак, радиаторы), из-за которых, по сути, выигрыш в весе не так заметен. Всё это влияет на стоимость и требует дополнительного обслуживания.

Во-вторых, такие конструкции требуют большего количества масла, а это тоже дополнительные расходы.

Итак, дорогие мои читатели, сухой картер, который мы с вами сегодня попытались изучить, оказался вещью довольно специфической.

Устанавливать ли такую систему на свой автомобиль?

Если вы любите испытывать удачу на бездорожье или в автогонках, то ответ, конечно же, будет положительный. В остальных случаях – это не более чем понты. На этой ноте и закончу статью.

Не забывайте заглядывать на блог!

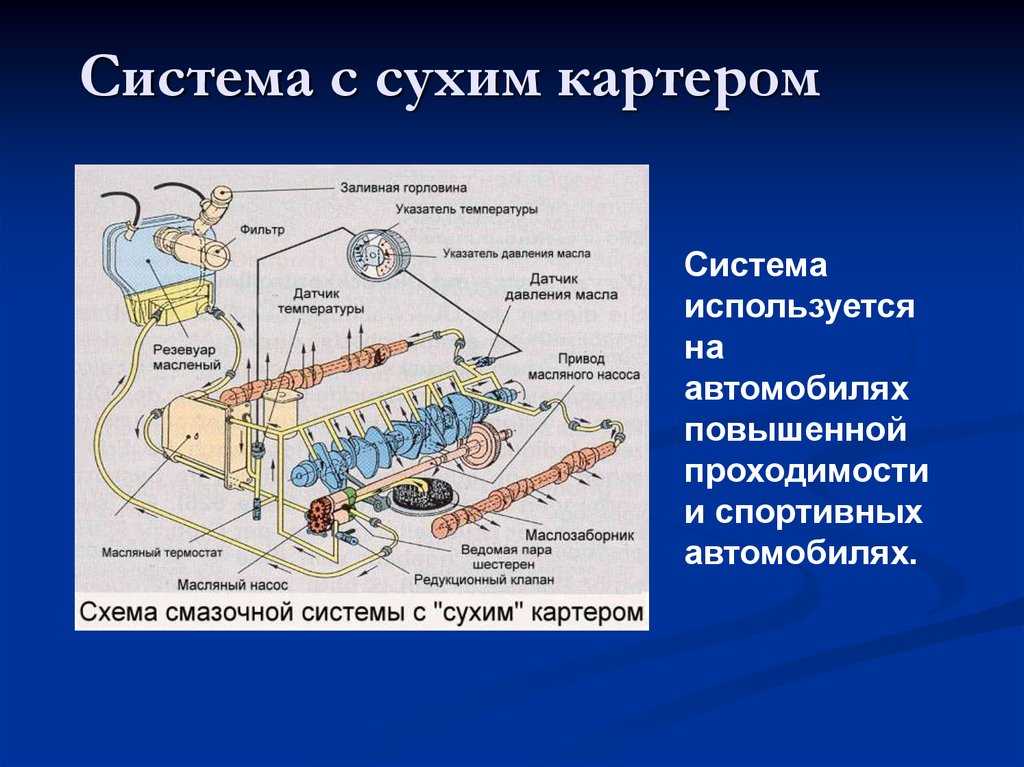

Принцип действия и устройство «сухого картера»

Система оснащена несколькими основными элементами:

• Специальный бак для масла.
• Масляный радиатор.
• Нагнетающий масляный контур.
• Датчик давления смазки.
• Термостат.
• Перепускные и редукционные клапаны.
• Откачивающий насос.
• Датчик температуры.
• Масляный фильтр.

– Масляный бак; – Нагнетающий насос; – Многосекционный всасывающий насос; – Всасывающий модуль; – Масляный фильтр; – Масляный радиатор; – Вспомогательный масляный радиатор; – Масляный термостат; – Датчики давления и температуры масла; – Редукционные клапаны; – Масляная магистраль и каналы в двигателе; – Маслопроводы.

О некоторых компонентах необходимо сказать особо.

Масляный бак. Это резервуар для масла, который может быть установлен в самом удобном месте. Бак может иметь довольно большую емкость — нередко можно встретить бак в 30 и больше литров. В баке предусмотрены успокоители, предотвращающие «плескание» масла и его вспенивание при движении, а также щуп для измерения уровня масла.

Насос. В большинстве случаев нагнетающий и всасывающий насосы объединены в один и имеют единый привод от коленвала двигателя. Причем во всех насосах есть одна нагнетающая секция, которая подает масло в двигатель, и от двух до шести отсасывающих секций — с их помощью масло откачивается сразу из нескольких секций картера, а также из турбокомпрессора и (в некоторых двигателях) из ГРМ. Нередко в «сухом картере» используются электронное управление насосами.

Вспомогательный масляный радиатор и термостат. Дополнительный радиатор служит для охлаждения масла в случае, когда штатный радиатор уже не справляется. Масло направляется во вспомогательный радиатор только при достижении определенной температуры — за это отвечает термостат.

Маслопроводы. Металлические трубки, служащие для циркуляции масла между компонентами, расположенными вне двигателя: между баком, насосами, радиатором и т.д.

Состав и устройство узлов КШМ

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

1. Назначение КШМ и принцип работы.

2. Состав и устройство узлов КШМ.

Назначение КШМ и принцип работы.

Определение: механическая передача передающая энергию с преобразовани­ем видов движения.

В соответствие с общей классификацией машин и механизмов – кривошипно-ползунковый механизм (КПМ).

Назначение: КШМ служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вра­щательное движение коленчатого вала.

Принцип действия: четырехтактный поршневой двигатель состоит из ци­линдра и картера, который снизу закрыт поддоном. Внутри цилиндра перемеща­ется поршень с уплотнительными (компрессионными) кольцами. Поршень через поршневой палец и шатун связан с коленчатым валом, который вращается в ко­ренных подшипниках, расположенных в картере. Сверху цилиндр накрыт голов­кой с клапанами, открытие и закрытие которых строго согласовано с вращением коленчатого вала. Перемещение поршня ограничивается двумя крайними поло­жениями, при которых его скорость равна нулю: верхней и нижней мертвой точ­кой. Безостановочное движение поршня через мертвые точки обеспечивается ма­ховиком, имеющим форму диска с массивным ободом.

Состав и устройство узлов КШМ.

Состав: все детали КШМ делятся на подвижные (рис.1) и неподвижные (рис. 2). К неподвижным (детали остова двигателя )относятся: картер, блок цилиндров, головка блока цилиндров и соединяющие их детали (рис. 2, 3), к подвижным – поршень с пальцем и кольцами, шатун, коленчатый вал и маховик.

Блок цилиндров является основой двигателя. Большая часть навесного обо­рудования двигателя монтируется на блоке цилиндров.

По форме блока цилинд­ров ДВС классифицируют:

– рядный двигатель: цилиндры располагаются последовательно в одной плос­кости; ось цилиндров вертикальна, под углом или горизонтальна ; число цилинд­ров – 2, 3, 4, 5, 6, 8;

– V-образный двигатель: цилиндры располагаются в двух плоскостях с обра­зованием конструкции V – образной формы; угол развала – от 30° до 90°; число цилиндров 2, 4, 5, 6, 8, 10, 12, 24;

– VR-образный двигатель: рядно-смещенное расположение цилиндров в шахматном порядке с углом развала 15°. Очень узкие V-образные двигатели тако­го типа долгое время делала итальянская фирма “Lancia”, и ее опыт используется концерном “Volkswagen”;

– W-образный двигатель: два рядно-смещенных блока VR, объединенных в V-образную конфигурацию с углом развала 72 °С. W8-Volkswagen Passat, W12- VW Phaeton и Audi A8, W16-Bugatti EB 16.4 Veyron;

– оппозитный двигатель: противолежащие друг другу цилиндры располага­ются горизонтально, число цилиндров – 2,4,6. Subaru обозначает свои оппозитные двигатели индексом “B” (Boxer), добавляя к нему цифру “4” или “6”, в зависимо­сти от числа цилиндров.

Нумерация цилиндров начинается от носка коленвала, а при двух-, и четы­рехрядном расположении цилиндров – слева, если смотреть со стороны носка ко­ленвала ( за исключением «РЕНО»). Направление вращения коленвала – правое, то есть по часовой стрелке, если смотреть с носка коленвала (за исключением Honda, Mitsubishi).

В конструкцию блока входят гильзы цилиндров, рубашка охлаждения и гер­метизированные масляные полости и каналы. Во внутренних полостях блока цир­кулирует жидкость системы охлаждения, там же проходят и масляные каналы системы смазки двигателя. Блок имеет монтажные и опорные поверхности для ус­тановки вспомогательных устройств.

Картер служит опорой для подшипников, на которых вращается коленчатый вал. Обычно выполняется заодно с блоком цилиндров. Такая конструкция называ­ется блок-картер. Снизу картер закрывается поддоном, в котором обычно хранит­ся запас масла.

Чаще картер и блок цилиндров отливают как одно целое. Если картер изготовляют отдельно, то к нему крепят или отдельные цилиндры, или блок цилиндров. Блок-картер совре­менного поршневого двигателя — это наиболее сложная и дорогая деталь. Он обладает большой жесткостью. В зависимости от вос­приятия нагрузки различают силовые схемы с несущими цилиндрами, с несущим блоком цилиндров, с несущими силовыми шпильками.

В первой схеме под действием сил давления газов стенки цилиндров и рубашки охлаждения испытывают напряжение разрыва. Во второй схеме, получившей наибольшее распространение, нагрузки восприни­маются стенками цилиндров и рубашки охлаждения, поперечными пе­регородками картера. В этой схеме часто используют сменные гиль­зы «мокрые» или «сухие» (рис. 3).

Рис. 1. Подвижные детали КШМ

Уход за картерами

Масляный поддон картера расположен близко к поверхности гусеницы, поэтому его можно легко деформировать с помощью мешающих предметов или неровностей на дороге. Последствия следующие: масло выходит из двигателя, подшипники распредвала и коленчатого вала остаются без смазки. Продолжение движения в таких условиях чревато износом и заклиниванием подшипников скольжения.

Чтобы избежать такого кошмара, под двигатель автомобиля монтируется защита картера из высокопрочного металла или композитного материала. Эта деталь крепится к лонжеронам кузова и надежно защищает картер двигателя от контакта с камнями, бордюрами или «неровностями».

Иногда такие устройства снабжают отверстиями, открывающими путь для сливной пробки, а также люками, позволяющими заменить масляный фильтр. Кроме того, защитная пластина затрудняет доступ злоумышленников к моторному отсеку, что снижает вероятность угона автомобиля.

Если же в поддоне двигателя появилась трещина, можно попытаться исправить этот дефект сваркой, электрической или газовой для стальных корпусов и даже исключительно аргоном для алюминиевых. Вы также можете найти в магазинах специальные упаковщики для поддонов, но такие продукты, вероятно, будут эффективны только до следующего удара.

В крайнем случае может потребоваться замена поддона, что, однако, не является сложной задачей. Для этого сливается старое масло, если оно еще не вытекло через отверстие, снимаются крепежные болты и монтируется новый поддон. Кстати, если вы меняете поддон, то вместе с ним желательно заменить и его прокладку.

Что касается корпусов трансмиссии, то они металлические или штампованные, к тому же обслуживание этих крышек минимально. Но для того, чтобы автовладельцы эффективно выполняли свои обязанности, им все же следует:

• следите за тем, чтобы масло не протекало через шарниры картера, о чем также могут свидетельствовать следы масла под автомобилем при длительном стоянии автомобиля;
• своевременно выявить возможные повреждения картеров;
• в зависимости от модели автомобиля и условий эксплуатации чистить или промывать форточки каждые 4-15 тыс км езды;
• при сливе отработанного масла очистите сливную пробку от грязи и металлической стружки.

Если картер был разобран, то при его последующей сборке болтовые соединения должны получить ту степень затяжки, которая указана в инструкции. Иногда также необходимо установить новые прокладки на кузов. Немаловажна и степень надежности крепления самого изделия к опорной поверхности станка.

Но в целом корпуса трансмиссии отличаются своей прочностью и долгим сроком службы, поэтому редко обременяют автомобилистов лишними хлопотами.

Видео:3 причины не устанавливать защиту картераСкачать

Блок цилиндров

Жесткость цилиндров обеспечивается главным образом выполнением всех цилиндров двигателя в виде одной общей отливки, называемой блоком цилиндров.

Конструкция блока цилиндров во многом зависит от принятого вида охлаждения — жидкостного или воздушного. При жидкостном охлаждении цилиндры снабжаются рубашками охлаждения, т.е. полым пространством, в котором непрерывно циркулирует охлаждающая жидкость вокруг сильно нагревающихся мест цилиндра: верхней части зеркала цилиндра, поверхности камеры сгорания, мест установки выпускных клапанов. При воздушном охлаждении наружные поверхности цилиндров, чтобы увеличить поверхность их охлаждения, снабжаются сильно развитыми ребрами.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Коляска мотоцикла М 72

К мотоциклу М 72 могут прикрепляться пассажирские коляски двух типов.

С жестким креплением колеса на двухопорной оси и с торсионной подвеской колеса на консольной оси.

Коляски второго типа мотоциклов Урал отличаются достаточно высокой мягкостью хода и большей долговечностью.

Кузов коляски изготовляется из стальных листов толщиной 1 мм, сваренных между собой точечной сваркой. Кузов состоит из бортов 1, сиденья 3 со спинкой 4 для пассажира, деревянного настила 2 и крышки багажника с держателем запасного колеса 5.

Крышка багажника открывается поворотом валика 6 с установленными на нем кулачками 7 и 5. В свободном состоянии валик замка отжимается пружиной 9.

Кузов соединяется с рамой впереди двумя скобами 10 с резиновыми подушками 12 в обоймах 11. Задняя часть кузова опирается на балку, подвешенную при помощи башмаков на концах рессор

Рама коляски соединяется с мотоциклом в четырех точках при помощи двух цанговых зажимов и двух стоек.

Картер ведущего моста

Этот продукт объединяет в себе основную, промежуточную и трехосную передачи грузового автомобиля: межосевой дифференциал, колесные передачи и колесные передачи, если таковые имеются. Существует 2 основных типа мостовых динамиков:

1. Разделить или разделить — состоящий из двух частей, соединенных вертикально. Он типичен для старых автомобилей, хотя до сих пор устанавливается на автомобили УАЗ и ряд российских среднетоннажных грузовиков.
2. Цельный, типичный для современных автомобилей. Одна или две его стороны покрыты обложками с принтом, которые можно разместить спереди, сзади или снизу корпуса.

В этом случае балки моста, называемые «чулками», либо являются независимыми частями, вдавленными в тело, либо образуют с ним единое изделие.

Последний вид обертки получил название «банджо» из-за схожей формы. Ну, а на некоторых мостах, например, на УАЗе, на многочисленных грузовиках и автомобилях с высокими внедорожными качествами картер двигателя имеет формулу «3 в 1». Сюда входит центральный корпус главной передачи и дифференциала, а также еще два колесных редуктора.

Видео:Подогреватель масла картера с Али. Установка на Хёндай. Тест.Скачать

Поршни

Деталь представляет из себя стальную или алюминиевую отливку в виде перевернутого стакана. Скользя по стенкам цилиндра, он принимает на себя давление сгоревшей топливной смеси и превращает его в линейное движение. Далее через кривошипный узел она превращается во вращение коленчатого вала, а затем передается на сцепление и коробку передач и через кардан к колесам. Силы, действующие в кривошипно-шатунном механизме, приводят транспортное средство или стационарный механизм в движение.

Деталь выполняет следующие функции:

• на такте впуска, двигаясь вниз (или в направлении от коленчатого вала, если цилиндр расположен не вертикально) на, он увеличивает объем рабочей камеры и создает в ней разрежение, затягивающее и равномерно распределяющее по объему очередную порцию рабочей смеси;
• на такте сжатия поршневая группа движется вверх, сжимая рабочую смесь до необходимой степени;
• далее идет рабочий такт, деталь под давлением идет вниз, передавая импульс вращения коленчатому валу;
• на такте выпуска он снова идет вверх, вытесняя отработанные газы в выхлопную систему.

На всех тактах, кроме рабочего, поршневая группа движется за счет коленчатого вала, забирая часть энергии его вращения. На одноцилиндровых двигателях для аккумуляции такой энергии служим массивный маховик, на многоцилиндровые такты цилиндров сдвинуты во времени.

Конструктивно изделие подразделяется на такие части, как:

• днище, воспринимающее давление газов;
• уплотнение с канавками для поршневых колец;
• юбка, в которой закреплен палец.

Палец служит осью, на которой закреплено верхнее плечо шатуна.

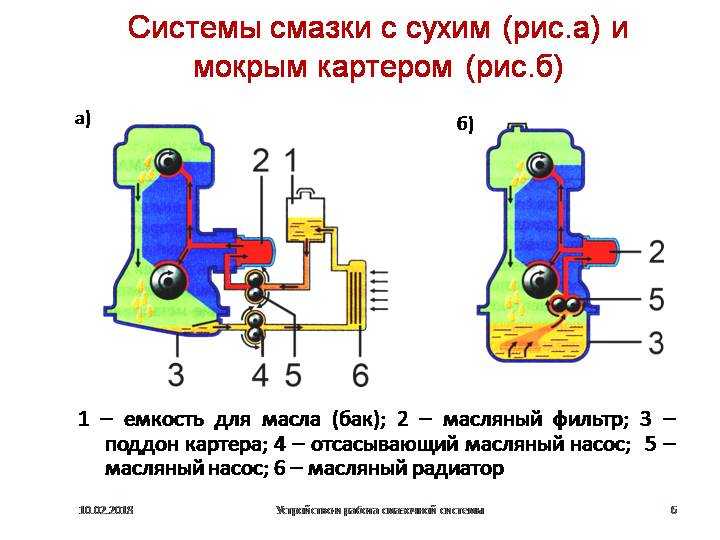

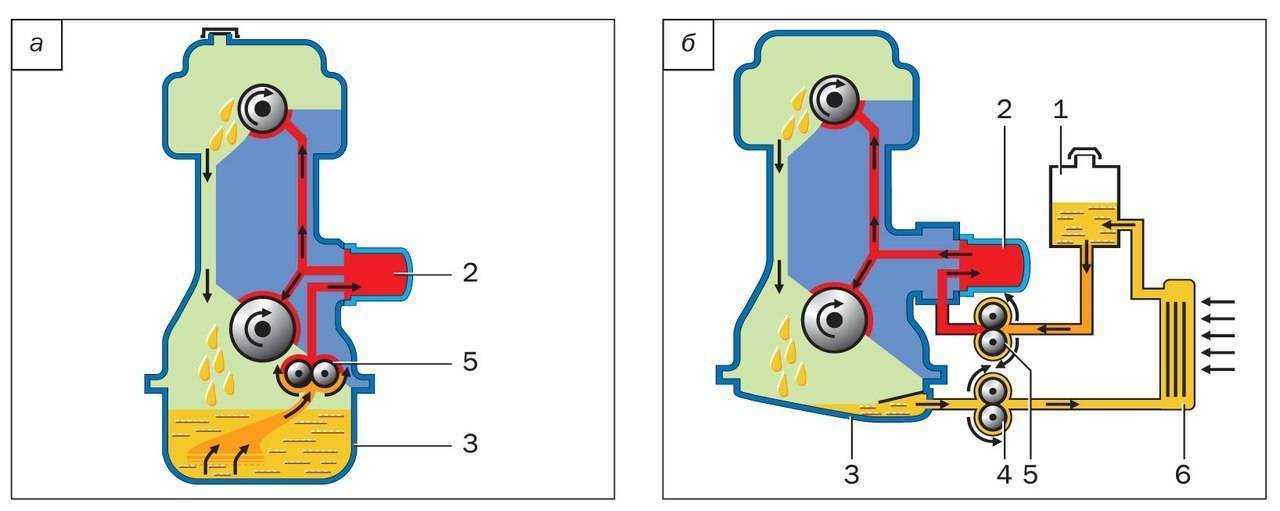

Как устроена система смазки с сухим картером

1. выкачивающий и подающий насос (производит забор масла из картера и подает на детали двигателя);
2. масляный бак (содержит основной его запас);
3. фильтр;
4. радиатор;
5. маслопроводы.

Название сухой довольно условное, так как жидкость все равно стекает именно в картер, но оттуда сразу забирается выкачивающими насосами, обратно в резервуар, отсюда и название система сухого картера. Насосы имеют несколько секций, каждая из которых выполняет свою функцию, и откачивает масло из определенных секций. Далее, по маслопроводам, смазка попадает обратно в резервуар.

Из бака масло вновь подается в насос, только уже в его нагнетающую секцию, которая обеспечивает необходимое постоянное давление, для подачи в двигатель. Многосекционные насосы устанавливаются на одном валу, с приводом от коленчатого, либо распределительного вала.

По пути проходя через фильтр, оно попадает в радиатор для охлаждения. Система охлаждения может состоять, как и в случае с тосолом, из большого и малого круга. В таком случае она дополнительно оборудуется термостатом, регулирующим открытие большого круга, когда температура масла достигает определенной температуры.

Урал М 72 технические характеристики

Общие данные

Тип мотоцикла — с коляской.
База, мм — 1430.
Дорожный просвет, мм — 130.
Колея, мм — 1100

Габариты, мм:
— длина — 2420;
— ширина — 1650.

Высота (по ключу зажигания) — 1000

Вес мотоцикла, кг:
— сухой — 335;
— рабочий — 380.

Расход топлива по шоссе, л/100 км — 7.
Запас хода по топливу по шоссе, км — 310.
Наибольшая скорость, км/час — 85.

Емкость (масляная), л:
— картера двигателя — 2,0;
— картера КП — 0,8;
— картера задней передачи — 0,150;
— воздухоочистителя — 0,2.

Емкость топливного бака, л — 22.

Двигатель

Тип двигателя — четырехтактный двухцилиндровый.
Марка — М-72М.
Диаметр цилиндра, мм — 78.
Ход поршня, мм — 78.
Рабочий объем, см³ — 746.
Степень сжатия — 5,5 ± 0,2.
Максимальная мощность, л. с. — 22.
Максимальный крутящийся момент, кг м — 4,0.
Материал головки блока — алюминиевый сплав.
Прокладка головки блока — асбометаллическая 0,6 мм.
Материал поршня — сплав алюминиевый.

Фазы газораспределения (по углу поворота кривошипа), град.:
— начало впуска до в. м. т. — 76;
— конец впуска после н. м. т. — 92;
— начало выпуска до н. м. т. — 116;
— конец выпуска после в. м. т. — 52.

Карбюратор — Два К-37.

Силовая передача М-72 М

Передаточное число главной передачи — 4,62.
Сцепление — сухое двухдисковое в маховике двигателя.

Количество дисков:
— ведущих — 3;
— ведомых — 2.

Количество пружин — 6.

Технические характеристики коробки передач М-72 М

Тип — четырехступенчатая двухходовая.

Передаточные числа:
— на первой передаче — 3,6;
— на второй передаче — 2,286;
— на третьей передаче — 1,7;
— на четвертой передаче — 1,3.

Общее передаточное число:
— на первой передаче — 16,65;
— на второй передаче — 10,56;
— на третьей передаче — 7,85;
— на четвертой передаче — 6,01.

Шины мотоцикла М-72 М и их характеристики

Размер, в дюймах — 3,75-19.

Давление, кг/см²:
— переднего колеса — 1,6;
— заднего колеса — 2,0;
— колеса коляски — 1,8;
— запасного колеса — 2,0.

Зажигание и Электрооборудование М-72 М и их характеристики

Тип — батарейное магнето.
Марка катушки зажигания — Б — 2Б или Б-11.
Аккумуляторная батарея — 3МТ-14.
Генератор — Г — 11А.
Реле-регулятор — РР-31.
Сигнал — С — 23Б.
Фара ФГ — 6.

Конструктивные варианты

Устройство системы смазки разделяется на два подвида в зависимости от места, где находится смазывающая жидкость.

Мокрый картер

В этом случае емкостью для масла является поддон, закрывающий нижнюю часть блока цилиндров. Благодаря простоте конструкции и меньшей стоимости этот вариант является наиболее распространенным.

Недостаток заключается в том, что при высокой частоте вращения коленчатого вала затрачивается лишняя работа на вспенивание смазывающей жидкости. Кроме того, езда по пересеченной местности приводит к тому, что оголяется приемный патрубок маслонасоса, и смазка становится неэффективной из-за снижения давления в смазочных магистралях.

Сухой картер

Эта система лишена указанных выше недостатков. Как следует из названия, масло в картере двигателя отсутствует. Для его хранения используется отдельный бак, размещенный рядом с блоком цилиндров, причем на достаточно большой высоте. Устройство включает в себя два насоса. Один подает масло к смазываемым точкам, второй — откачивает отработавшую смазку снова в бак. Преимущества такого решения:

• постоянное давление в масляной магистрали при любом наклоне транспортного средства;
• лучшее охлаждение моторного масла;
• длительное сохранение эксплуатационных свойств смазки, поскольку масло изолировано от загрязняющих картерных газов;
• уменьшение расхода масла;
• увеличение дорожного просвета благодаря отсутствию масляного поддона.

Тем не менее, из-за сложности устройства, большого веса и высокой стоимости, подобная конструкция имеет ограниченную область применения. Двигатель с сухим картером устанавливают на высокооборотные раллийные автомобили, внедорожники и специальную технику (тракторы, вездеходы, тягачи).

Иногда схема системы смазки двигателя включает в себя охладительный радиатор. Такое решение используется на гоночных автомобилях, а также на некоторых легковых авто премиум-класса.

На каждый «плюс» найдётся «минус»: нужно ли оно Вам?

Почему бы не устанавливать подобную систему смазки на все авто? Действительно, сухой картер принцип работы которого мы сегодня рассматриваем имеет довольно много преимуществ.

Кроме основного достоинства – бесперебойной подачи масла при любых условиях, есть ещё несколько. Например, в нашем случае не нужны объёмные картеры, поэтому двигатель можно сделать компактнее.

Также из-за того что по силовому агрегату циркулирует больше смазки, она лучше охлаждается, что также хорошо сказывается на его работе.

Как всегда, в наличии есть несколько «НО», которые сделали сухой картер привилегией лишь избранных автомобилей.

Во-первых, сложность конструкции. Несмотря на то, что сам двигатель можно сделать компактнее, вокруг него появляются дополнительные узлы (масляный бак, радиаторы), из-за которых, по сути, выигрыш в весе не так заметен. Всё это влияет на стоимость и требует дополнительного обслуживания.

Во-вторых, такие конструкции требуют большего количества масла, а это тоже дополнительные расходы.

Итак, дорогие мои читатели, сухой картер, который мы с вами сегодня попытались изучить, оказался вещью довольно специфической.

Устанавливать ли такую систему на свой автомобиль?

Если вы любите испытывать удачу на бездорожье или в автогонках, то ответ, конечно же, будет положительный. В остальных случаях – это не более чем понты. На этой ноте и закончу статью.

Не забывайте заглядывать на блог!

Цилиндры двигателя

В цилиндрах происходит рабочий процесс двигателя. К прочности, жесткости и износоустойчивости цилиндров предъявляются повышенные требования вследствие большого давления и высокой температуры газов в цилиндрах, а также вследствие большой силы трения между стенками поршней и цилиндров.

Конструкция цилиндров и материал, из которого они сделаны, должны также обеспечить интенсивный отвод тепла от их стенок, чтобы исключить перегрев двигателя, приводящий к ненормальной работе его и потере мощности.

Для повышения прочности и износоустойчивости цилиндров их изготавливают из специальных сортов чугуна или из алюминиевых сплавов со вставными гильзами из особо прочных материалов (из легированного чугуна и стали), а боковые внутренние поверхности (зеркало цилиндров) тщательно обрабатывают.

Картеры трансмиссии

Однако, корпус двигателя – если и главный, то, как правило, не единственный картер, входящий в состав автомобиля. У современных машин обычно имеется несколько таких изделий, причём, в большинстве своём они относятся к трансмиссии. В частности, к следующим элементам:

• КПП;
• сцеплению;
• ведущему мосту;
• раздаточной коробке.

Каждый из картеров этой группы имеет своё предназначение и особенности конструкции. Однако если не учитывать корпус системы сцепления, можно обозначить элементы, общие для всех этих изделий:

• заливная часть, через которую вносится смазывающее вещество;
• устройство для слива ненужной смазки;
• сапун, приводящий давление в картере в соответствие атмосферному, тем самым предотвращающий протекание масла в местах стыков при слишком высоком значении этого показателя, вызванном высокой температурой корпуса.
• отверстия для валов и уплотнителей.

Неподвижные части КШМ

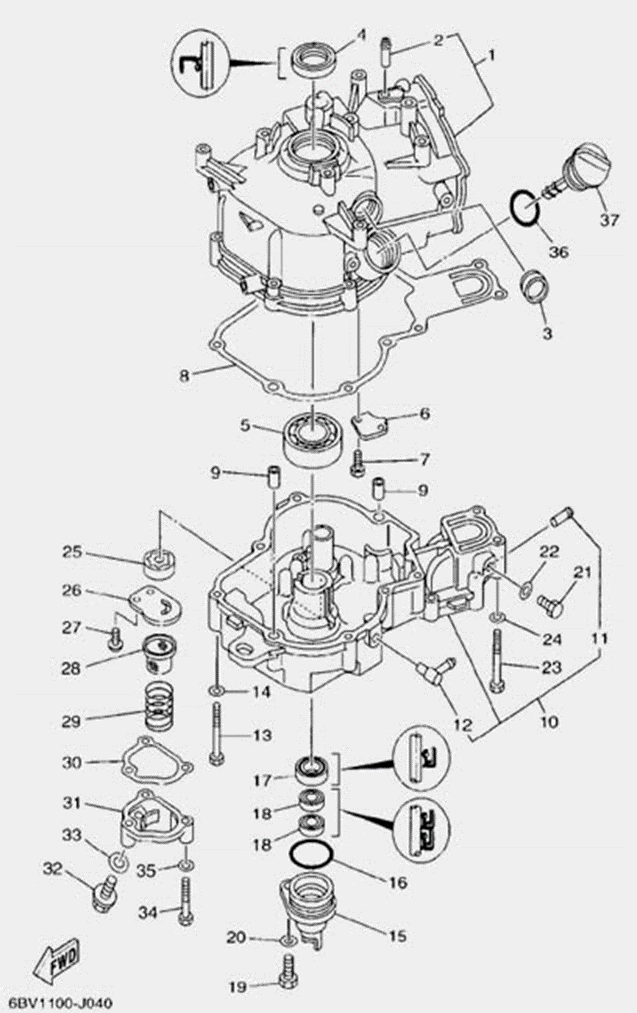

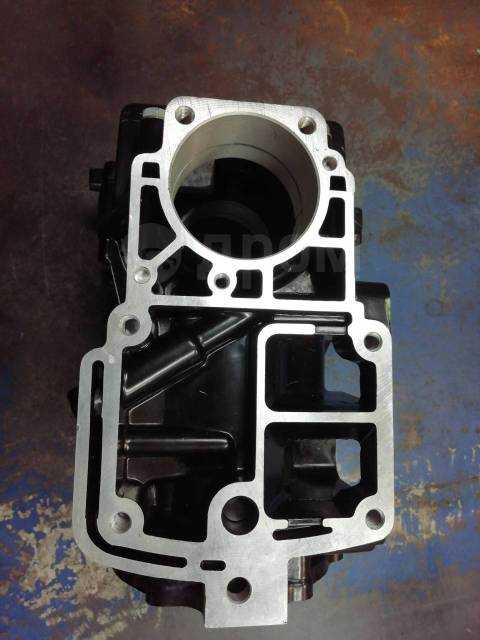

Картер и масляный поддон

Картер — это нижняя часть двигателя, в которой находятся подшипники и масляные каналы коленчатого вала. В картере шатуны движутся, а коленчатый вал вращается. Масляный поддон — это резервуар для моторного масла.

Основа картера в процессе эксплуатации подвергается постоянным тепловым и силовым нагрузкам. Поэтому к этой детали предъявляются особые требования по прочности и жесткости. Для его изготовления используются алюминиевые или чугунные сплавы.

Картер крепится к блоку цилиндров. Вместе они образуют каркас двигателя, основную часть его корпуса. Сами цилиндры находятся в блоке. Сверху установлена головка блока ДВС. Вокруг цилиндров имеются полости для жидкостного охлаждения.

Расположение и количество цилиндров

В настоящее время наиболее распространены следующие типы:

• рядное четырех- или шести цилиндровое положение;
• шестицилиндровое V-образное положение под углом 90 °;
• VR-образное положение под меньшим углом;
• оппозитное положение (поршни движутся навстречу друг другу с разных сторон);
• W-образное положение с 12 цилиндрами.

При простом рядном расположении цилиндры и поршни расположены в ряд, перпендикулярной коленчатому валу. Эта схема самая простая и надежная.

Головка блока цилиндров

Головка крепится к блоку шпильками или болтами. Она накрывает цилиндры с поршнями сверху, образуя герметичную полость — камеру сгорания. Между блоком и головкой есть прокладка. В головке блока цилиндров также находится клапанный механизм и свечи зажигания.

Цилиндры

Поршни двигаются непосредственно в цилиндрах двигателя. Их размер зависит от хода поршня и его длины. Цилиндры работают при переменном давлении и высоких температурах. В процессе эксплуатации стенки подвергаются постоянному трению и температурам до 2500 ° C. К материалам и обработке цилиндров также предъявляются особые требования. Их делают из чугуна, стали или алюминиевых сплавов. Поверхность деталей должна быть не только прочной, но и удобной в обработке.

Наружная рабочая поверхность называется зеркалом. Она хромирована и отполирована до зеркальной поверхности для минимизации трения в условиях ограниченного смазывания. Цилиндры отливаются совместно с блоком или выполняется в виде съемных гильз.
