Обзор дмрв ваз 2110: признаки неисправности, диагностика, замена

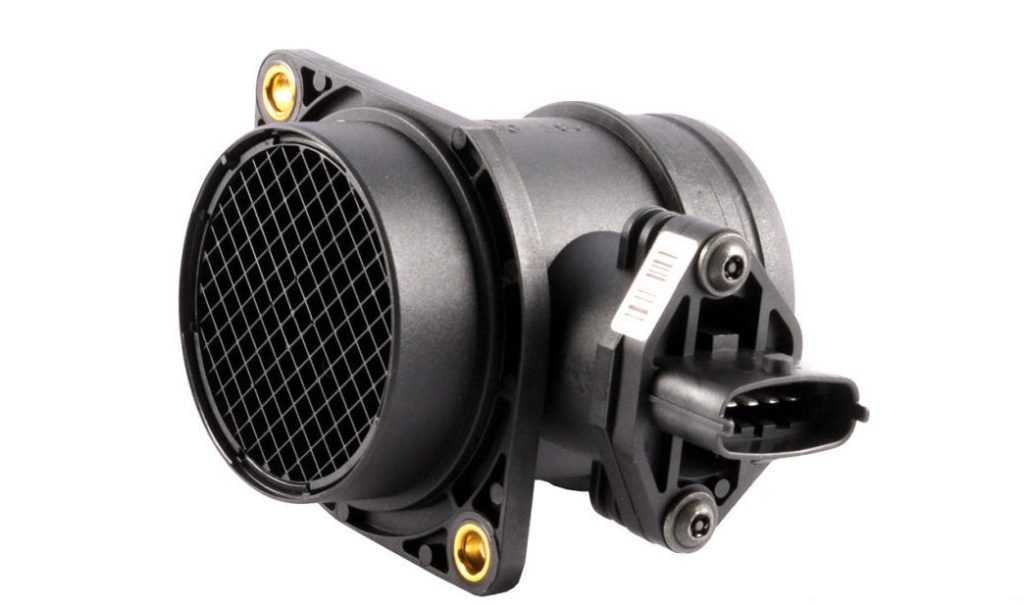

Датчик воздуха ваз 2110

Предназначен для измерения количества всасываемого воздуха двигателем в кг/час. Само по себе устройство очень надежное. Вывести из строя может влага, поступающая вместе с потоком воздуха. Основное нарушение, совершаемое датчиком при работе – это завышение показателей от 10 до 20%, особенно на малых оборотах. Это может привести к проблемам запуска, остановке после работы двигателя на мощностных режимах, неустойчивой его работе на холостом ходу.

ДМВР состоит из трех чувствительных элементов, которые установлены в канале всасываемого воздуха. Один элемент необходим для определения внешней температуры, два остальных осуществляют нагрев воздуха до необходимых параметров. Регулировка всех необходимых параметров осуществляется с помощью контроллера.

Контроллер, получив сигнал от ДМРВ, используя установочные данные, задает продолжительность импульса открытия форсунок, которая находится в соответствии с сигналом массового расхода воздуха. Датчик установлен между дроссельным патрубком и воздушным фильтром.

При необходимости, заменить датчик можно собственными силами, не прибегая к помощи специалиста. Для этого необходимо произвести следующие действия:

1. Отсоединить минусовой провод от клеммы источника питания.
2. Отжав с помощью отвертки пластмассовую защелку, отсоединить колодку с проводами от датчика.
3. Ослабив хомут крепления, отсоедините от датчика шланг.
4. Отвернув два крепежных болта, аккуратно снимите устройство с воздушного фильтра.
5. Установка производится в обратной последовательности.

Моменты, по которым можно судить, что датчик работает неправильно:

• Во время движения при отпуске педали акселератора, двигатель глохнет.
• Повышенный уровень СО3.
• Серый выхлоп. Черный нагар на свечах зажигания.
• Увеличено время разгона автомобиля.

Плюсы и минусы датчика массового расхода воздуха

Преимуществ у ДМРВ очень мало:

1. Устройство позволяет точно определить объем воздушного потока для образования топливовоздушной смеси. При установленном ДМРВ автомобиль можно полноценно эксплуатировать.
2. В случае выхода из строя регулятор можно без проблем заменить на новый. Если же он забьется, то при необходимости его можно просто прочистить, что позволит возобновить его дальнейшую эксплуатацию. Прочистка, кстати, может быть выполнена с помощью очистителя для карбюраторов, который можно найти в любом автомагазине.

Больше достоинств у этих регуляторов нет, а вот недостатков у них значительно больше:

1. Недолгий ресурс эксплуатации. Со временем расходомер в любом случае начнет «тупить».
2. Высокая стоимость. Как сказано выше, цена на расходомер неоправданно завышена, особенно если учесть его не особо долгий срок службы и необходимость периодического обслуживания.
3. Такие устройства не подходят для установки на автомобили, оснащенные турбированными двигателями.
4. Как отмечают многие автолюбители, такие расходомеры работают очень медленно. Для того, чтобы датчик смог нормально считать объем воздушного потока, ему требуется достаточно много времени, соответственно, это приводит к тому, что транспортное средство работает менее динамично.
5. На распредвалах со злой фазой холостой ход будет плавающим или как минимум, неровным. Это, в свою очередь, повлияет на работоспособность силового агрегата в целом.

Простая схема подключения контроллеров

Датчик распредвала (Датчик фаз)

На распределительном валу ваз 2110, 2111, 2112 имеется специальный штифт. При прохождении этого штифта около торца датчика положения распределительного вала возникает импульс напряжение низкого уровня около 0 В, который поступает на контроллер. Такое положение соответствует состоянию поршня 1 — го цилиндра в такте сжатия. Это соответствует моенту подачи искры в цилиндр.

Сигнал датчика фаз применяется ЭБУ для организации последовательного впрыска бензина в соответствии с порядком работы цилиндров мотора.

Lатчик распредвала модели 2112-3706040-00, устанавливаемый на моторе 21124-10 16 клапанов, имеет другую конструкцию чем предыдущий датчик:

Датчику положения распределительного вала (ДПРВ) ваз 2110, 2111, 2112 присвоено следующее обозначение: 2111-3706040-00, 2111-3706040-02 — для двигателя 21114-20 8 клапанов; 2112-3706040-00, 2112-3706040-04 — для мотора 21124-10 16 клапанов.

Датчик распредвала (фаз) соединяется напрямую с контроллером. Для этого у него на корпусе имеется трехконтактный разъем. Клемма «1» сенсора подсоединяется к массе. Контакт «2» ДПРВ подключается к контакту «45» ЭБУ. Отсюда поступает электропитание на датчик синхронизации. Клемма «3» соединяется с контактом «79» контроллера. Сюда поступает сигнал от ДПРВ.

Датчик фаз (распредвала) расположен на заглушке головки блока цилиндров

Вероятные признаки неисправности датчика распредвала

• Быстро возрастает расход бензина;
• Сбои в системе диагностики;
• Р0342 — малый уровень сообщения сигнала:
• Р0343 — большая величина сигнала;
• Р0346 — выход импульса датчика фаз из допустимого размера.

Схема ВАЗ 2110 инжектор 16 клапанов

1 – блок-фара 35 – выключатель освещения приборов 2 – датчики износа колодок передних тормозов 36 – выключатель зажигания 3 – выключатель света заднего хода 37 – монтажный блок 4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции 5 – звуковой сигнал 39 – контроллер отопителя 6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации 7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем 8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика 9 – стартер 43 – выключатель лампы освещения вещевого ящика 10 – аккумуляторная батарея 44 – прикуриватель 11 – генератор 45 – блок индикации бортовой системы контроля 12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы 13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения 14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери 15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери 16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери 17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы 18 – клапан рециркуляции 52 – часы 19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери 20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери 21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери 22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота 23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза 24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя 25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света 26 – датчик уровня тормозной жидкости 60 – плафон освещения салона 27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне 28 – переключатель наружного освещения 62 – выключатель в стойке передней двери 29 – комбинация приборов 63 – выключатель в стойке задней двери 30 – выключатель заднего противотуманного света 64 – наружный задний фонарь 31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь 32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака 33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника 34 – подрулевой переключатель А – колодки для подключения электродвигателя омывателя заднего стекла В – колодки для подключения жгута системы впрыска С – к колодке жгута предупредительного света D – колодка для подключения к бортовому компьютеру Е – к колодке жгута очистителей фар F – колодка для подключения к датчику уровня топлива в модуле электробензонасоса G – к элементу обогрева заднего стекла H – колодка для подключения дополнительного сигнала торможения J – к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

ВАЗ 2112 проблемы с контроллером январь 5.1

Контроллер ЭБУ Январь 5.1.1 2111-1411020-41 (Автел) на ВАЗ 8кл	ЭБУ Январь купить по выгодной цене в магазине Автоключ-63 с доставкой во все регионы России, Казахстан и Беларусь.
эбу январь 5 1	Онлайн-автомаркет предлагает оформить заказ на товары из нашего каталога, среди которых вы можете купить “Контроллер ЭБУ Январь 5.1.1 2111-1411020-71” по наиболее доступной цене.
КОНТРОЛЛЕР ЭБУ ЯНВАРЬ (АВТЕЛ)-купить на avtomasterru с доставкой по РФ.	Статья автора «Заметки автодиагноста» в Дзене: я хочу рассказать о своем опыте о ремонту блоков управления двигателем(эбу). На примере Январь 5.1-1411020-71, 41,61. Краткая справка.

Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

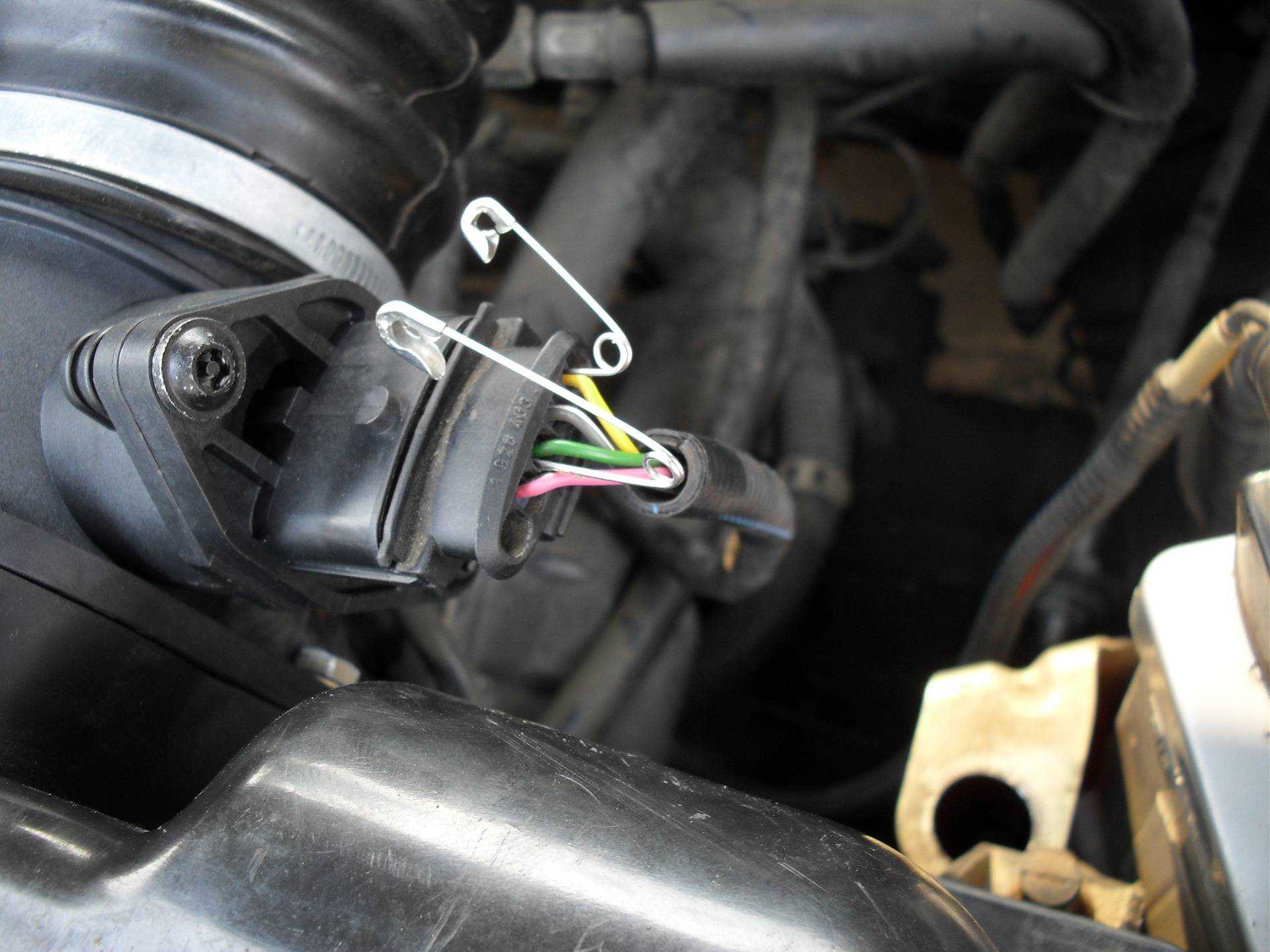

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

1. Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.

1. Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

• Снимите патрубок с датчика массового расхода воздуха;
• Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
• Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;

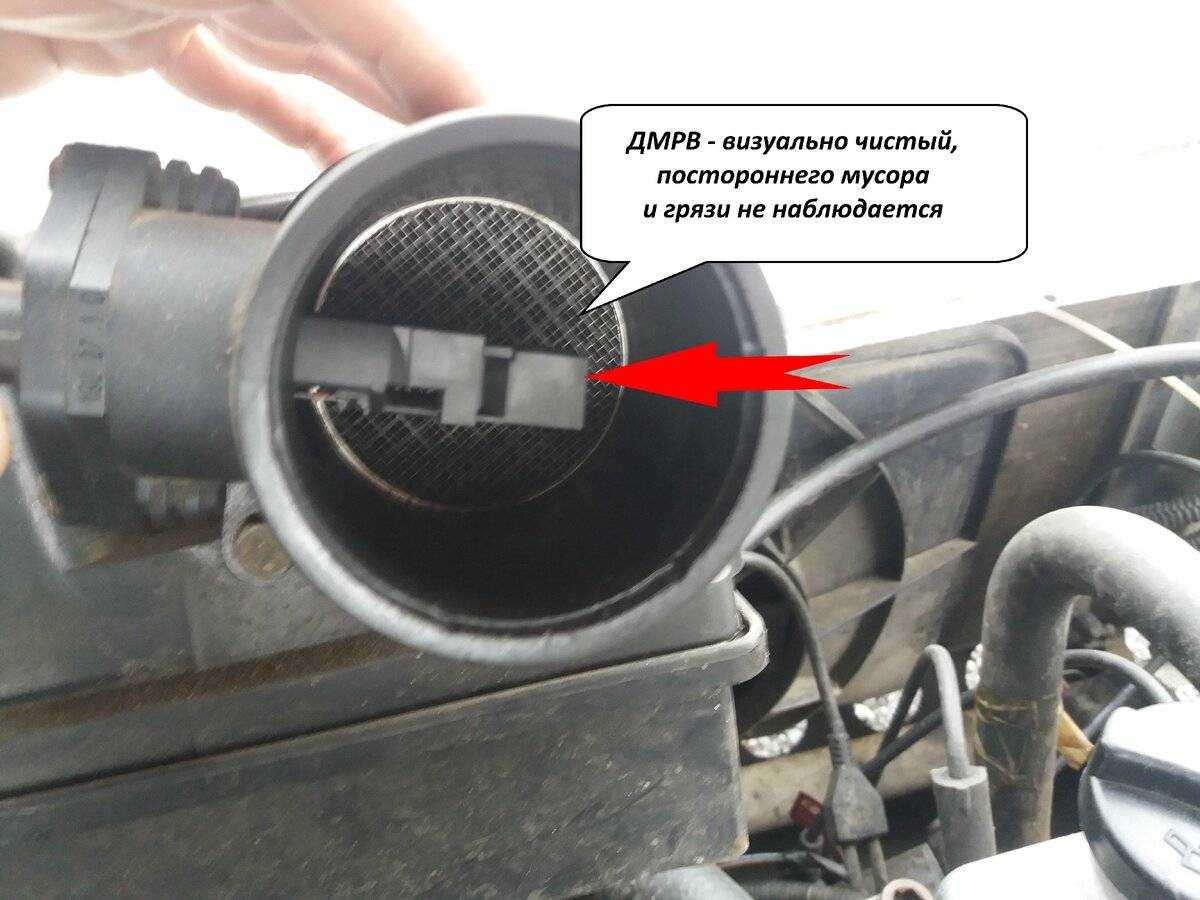

• Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
• Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
• Для чистки ДМРВ часто применяют очиститель для карбюратора;
• Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
• Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
• Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
• Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
• Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

• Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
• Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
• Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
4. Гофра снимается.
5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Плюсы и минусы датчика массового расхода воздуха

Преимуществ у ДМРВ очень мало:

1. Устройство позволяет точно определить объем воздушного потока для образования топливовоздушной смеси. При установленном ДМРВ автомобиль можно полноценно эксплуатировать.
2. В случае выхода из строя регулятор можно без проблем заменить на новый. Если же он забьется, то при необходимости его можно просто прочистить, что позволит возобновить его дальнейшую эксплуатацию. Прочистка, кстати, может быть выполнена с помощью очистителя для карбюраторов, который можно найти в любом автомагазине.

Больше достоинств у этих регуляторов нет, а вот недостатков у них значительно больше:

1. Недолгий ресурс эксплуатации. Со временем расходомер в любом случае начнет «тупить».
2. Высокая стоимость. Как сказано выше, цена на расходомер неоправданно завышена, особенно если учесть его не особо долгий срок службы и необходимость периодического обслуживания.
3. Такие устройства не подходят для установки на автомобили, оснащенные турбированными двигателями.
4. Как отмечают многие автолюбители, такие расходомеры работают очень медленно. Для того, чтобы датчик смог нормально считать объем воздушного потока, ему требуется достаточно много времени, соответственно, это приводит к тому, что транспортное средство работает менее динамично.
5. На распредвалах со злой фазой холостой ход будет плавающим или как минимум, неровным. Это, в свою очередь, повлияет на работоспособность силового агрегата в целом.

Переделка ЭБУ Январь 8 кл. в Январь 16 клапанов.

Первоначально системы были спроектированы и откалиброваны производителем GM для норм токсичности США-83, которые впоследствии были перестроены для удовлетворения требований токсичности Евро-2.

Позднее появилась версия для норм России только для 16-ти клапанного двигателя ВАЗ-2112. Доступ к ПЗУ производится без полной разборки блока, через специальное окошко, закрытое крышкой. Двигатель в аварийном режиме может быть заведен без ПЗУ.

Поэтому при разработке были сохранены габаритные и присоединительные размеры, а также цоколевка разъемов. Естественно, блоки ISFI-2S и «Январь-4» являются взаимозаменяемыми, но полностью отличаются схемотехникой и алгоритмами работы.

Семейство включает в себя блоки управления «Январь-4» была выпущена очень небольшая партия и «Январь-4. Были применены другие датчики расхода воздуха ДМРВ и резонансный детонации разработки и производства «Bosch». Для норм токсичности Евро-2 появляются новые модификации блока M1. Все модификации, кроме самой первой, используют широкополосный датчик детонации.

Этот блок начал производиться в новом конструктивном исполнении — облегченный негерметичный штампованный корпус с выдавленной надписью «MOTRONIC» в народе «жестянка». Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении.

Замена конструктива, на мой взгляд, полностью неоправданна — герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «жестянки» больше «звенят» на одинаковом ПО. Х Параллельно с системой M1.

ДМРВ Siemens 20. Фишка к ДМРВ — 60р. Прямоугольная топливная рампа ВАЗ — 400р. Регулятор давления топлива ВАЗ — 300-600р. Топливный насос ВАЗ Можно оставить и родной насос — 500-700р. Шкив коленвала с любого инжекторного ВАЗа — 100-200р.

Крепление для ДПКВ Делается легко из металлического уголка, желательно использовать немагнитный материал — 0р. Воздушный патрубок ВАЗ — 100-200р. Воздушный патрубок Москвич 2141 — 70р. Дроссельная заслонка ВАЗ 56 мм. Можно оставить родную или другую вазовскую — 500-1200р. Датчик температуры охлаждающей жидкости ДТОЖ — 70р. K-line адаптер для перепрошивки ЭБУ — 500р.

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

График зависимости расхода воздушного потока от напряжения

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
Более оптимальная работа силового агрегата после замены

Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Скриншот настройки блока управления при перепрошивке

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).

Контроллер эбу 2112-1411020-41 январь-5.1

Колодка диагностики OBD1 (12pin) старого образца заменена на OBD2 (16pin) нового образца (на фото рядом лежит старая отрезанная). Теперь чтобы прошить ЭБУ подключаем адаптер к колодки диагностики включаем тумблер (разрешение программирования) включаем зажигание. 820 предложений — низкие цены, быстрая доставка от 1-2 часов, возможность оплаты в рассрочку для части товаров, кешбэк Яндекс Плюс — Яндекс Маркет. Описание. Электронный блок управления двигателем автомобиля Январь 5.1.1 2111-1411020-71 предназначен для замены вышедшего из строя штатного ЭБУ на автомобилях оснащённых 8 клапанным двигателем 1.5 литра Применяемость.

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Немного истории

ВАЗ 2110
выпускался с конца 20-го века до середины первого десятилетия 21 века.
За период своего существования десятка сумела заиметь огромное количество
поклонников и перетерпела большое количество изменений.

Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.

Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.

В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их
симптомах неисправности и местах установки.

Ниже приведен список с подробным описанием датчиков, которые
устанавливаются на двигателя с электронной системой впрыска. Описаны признаки,
свидетельствующие об их неисправности или скором выходе из строя.

Типовые параметры эбу январь 5 1

В 2010 должна быть внедрена защита и в контроллерах «Итэлма». Аппаратно блоки постоянно модифицируются. В начале 2010 г. При этом идентификатор прошивки в данном случае, A317DB04 остался прежним. При этом конфигурация процессора изменена и некоторые элементы. Блоки для классики не работают, если пытаться переделать их в Январь 7.

Если у вас есть фотографии блоков или плат блоков с высоким разрешением, если не жалко вышлите, вам будут благодарны те многие, кто только начинают постигать азы систем впрыска. Войдите или зарегистрируйтесь , чтобы отправлять комментарии Комментарии Опубликовано 10 января, 2013 — 00:53 пользователем oleg-d74 Я конечно извиняюсь что вмешиваюсь, но у меня возник вопрос по поводу резонансного датчика детонации.

А на январи , по крайней мере с пятой серии ставились широкополосные датчики.

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

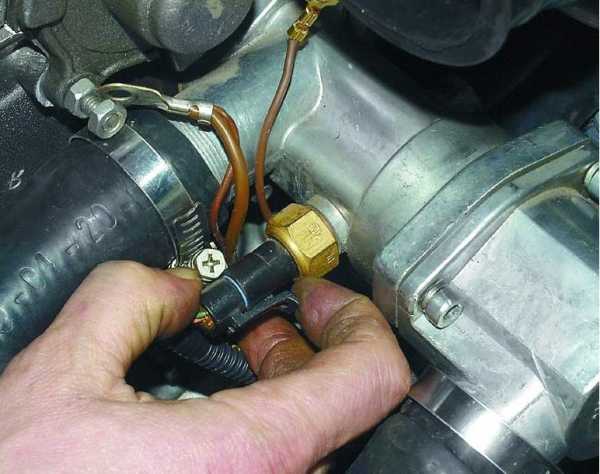

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

ДМРВ

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Контроллер воздуха для «десятки»

Данный контроллер имеет определенные недостатки, в частности:

• его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
• если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
• как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
• при запуске силового агрегата могут появляться определенные трудности;
• силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
• расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Датчик массового расхода воздуха (ДМРВ)

Является одним из важнейших датчиков. ДМРВ отвечает за
формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во
впускной ресивер и передает показания на электронный блок управления
двигателем, который в свою очередь подает нужное количество топлива по
соотношению с воздухом. Выход из строя данного датчика влияет на множество
различных функций ДВС.

Следует отметить что лампа «CheckEngine» зажжется только при полном выходе из строя датчика. Чаще всего датчик подвергается старению, но очень редко выходит полностью из работы. Как проверить данный датчик можно прочитать в нашей статье.

Признаки неисправности:

• Увеличенный расход топлива;
• Неравномерный холостой ход;
• Затруднённый запуск ДВС;
• Потеря динамики;
• Рывки при движении;

Виды датчиков массового расхода воздуха

Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра.

ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:

1. В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
2. Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
3. Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.

1. Снимите патрубок с датчика и отодвиньте его в сторону.
2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.

1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.

1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

• https://remontvazov.com/proverka-i-zamena-dmrv
• https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
• https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
• https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
• https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
• https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
• https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
• https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
• https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
• https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
• https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
• https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
• https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html
