Как определить неисправность датчика холла: признаки поломки

Датчик коленвала

Датчик коленвала Приора предназначен для выяснения расположения коленвала. Для этого датчик положения коленчатого вала (ДПКВ) размещен на расстоянии около 1±0,4 мм от вершины зуба задающего диска, установленного на коленчатом валу двигателя. При вращении задающего диска изменяется магнитный поток в магнитопроводе ДПКВ, наводя сигналы напруги переменного тока в его обмотке. Контроллер определяет расположение и частоту вращения коленчатого вала по количеству и частоте следования этих сигналов и вычисляет фазу и длительность сигналов управления распылителями и катушкой зажигания.

Датчик коленвала Приора расположен на крышке масляной помпы на расстоянии около 1±0,4 мм от вершины зубца задающего диска, смонтированного на коленвалу мотора.

Где: 1 — датчик положения коленчатого вала.

ДПКВ лады Приора имеет обозначение, согласно каталога ВАЗ — 21120-3847010-00, 21120-3847010-04.

Датчик коленвала имеет следующие технические характеристики:

Ширина — 25 мм;
Длина — 65 мм;
Высота — 20 мм;
Вес — 50 г.;
Номер — 191.3847, 2112-3847010
Рабочие температуры от -40 до +125 oС
Напруга электропитания — 12 В;
Сопротивление обмотки датчика, кОм – 0,570 – 0.750;
Самоиндукция обмотки, мГн – 200 – 420;
Самое малое отклонение напряжения с сенсора, при частоте задающего шкива 30 об/мин, не менее, В – 0,3;
Наибольшая амплитуда напруги с датчика, при частоте задающего шкива 7000 об/мин, не больше, В – 250;

Датчик коленвала Приора имеет двухконтактную клеммную колодку, расположенную на его корпусе, для подсоединения к электронной системе управления двигателем (ЭСУД). Клемма А соединяется с контактом 13 клеммного разъема Х2 контроллера. Клемма В подключается к контакту 1 ЭБУ. Для предотвращения влияния электрических полей на показания ДПКВ его провода заключены в экранирующую обмотку. Она подключается к электронной массе контроллера через контакт 47.

Когда появляется неисправность в цепи датчика коленвала Приоры — двигатель перестает работать. В это время Эбу записывает в свою память код поломки и включает сигнальную лампочку.

Неисправности датчика коленвала Приоры

Двигатель не заводится;
Мотор останавливается на ходку;
Р0335 — повреждена линия датчика коленвала;
Р0336 — выход сигнала датчика положения коленчатого вала из разрешенного диапазона;

Замена датчика коленвала на Приоре

Все работы выполняются в следующей последовательности:

Демонтируем правый грязезащитный щиток моторного отсека;
Отжав фиксатор клеммной колодки жгута проводов электронной системы управления двигателем (ЭСУД), отделяем колодку от разъема датчика коленвала
Накидным ключом «на 10» откручиваем болт крепления датчика
Вытаскиваем датчик коленвала из отверстия в приливе крышки масляного насоса
Производим замену датчика коленвала на исправный
Вставляем ДПКВ в отверстие прилива маслянного насоса
Укрепляем датчик положения коленчатого вала болтом на 10. Болт затягиваем моментом 4-6 Н-м.
Вставляем клеммную колодку в ДПКВ
Устанавливаем на место правый грязезащитный щиток моторного отсека.

Основные признаки неисправности

О том, что датчик работает неправильно, может свидетельствовать:

Плохой запуск мотора даже при выжатой педали газа.
Плавающие обороты на холостом ходу.
При включении нейтральной передачи двигатель глохнет.
При прогретом моторе не повышаются его обороты.
При включении печки, света или магнитолы обороты двигателя начинают падать.

Специалисты говорят, кода происходят такие ситуации, которые описаны выше, то это не всегда может являться причиной того, что поломался датчик. Тут может быть причина в свечах, фильтрах или качестве топлива. Все их надо предварительно проверить.

Проверка датчика

Схема подключения датчика холостого хода.

Изначально надо отыскать колодку с проводами, которыми подается напряжение на датчик. Для этого нужно открутить дроссельный узел и сместить его вниз.
Потом при помощи вольтметра проверить, подается ли напряжение на датчик.
Если покажет на приборе 12В, то это будет говорить о том, что нет зарядки на АКБ, когда на приборе ничего не покажет, то это говорит о том, что проблему надо искать в сети, так как к датчику не идет ток.
При показаниях выше 12В потребуется проверить регулятор напряжения сети.

Также может быть проверка произведена и другим способом. Для этого надо снять датчик и завести мотор, нажимая периодически на педаль газа. Игла должна плавать.

Чистка

Для очистки датчика нужно его шток окунуть на несколько минут в очиститель карбюратора.

Иногда может просто потребоваться почистить сам датчик, если игла не плавает, а на датчик подается напряжение. Если чистка не поможет, то потребуется замена узла.

Признаки неисправности датчика

Холла Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя. Вот несколько самых распространенных симптомов:

Мотор плохо заводится или не запускается вообще.
На холостом ходу в работе двигателя появляются перебои и рывки.
Машина может дергаться при движении на повышенных оборотах.
Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла. Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Признаки неисправности датчика.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Виды и устройство датчиков Холла

Открытому ещё в позапрошлом веке эффекту нашлось практическое применение. На его основе строят датчики магнитного поля. Их достоинство состоит в том, что они не имеют подвижных и трущихся элементов (в отличие от герконов), поэтому их надежность намного выше. По принципу чувствительности промышленные датчики Холла делятся на:

униполярные (реагируют только на один магнитный полюс – северный или южный);
биполярные (включаются при воздействии магнитного поля одной полярности, выключаются при воздействии магнитного поля противоположной полярности);
омниполярные – реагируют на любые полюсы магнитов.

Разность потенциалов, создаваемая при воздействии магнитного поля на движущиеся заряды, составляет единицы, в лучшем случае десятки микровольт. Для практического применения этого мало, разность потенциалов надо усилить. Эти усилители встраивают прямо в корпус датчиков, и по типу усилителя устройства делятся на два класса.

Аналоговые. В них напряжение на выходе датчика пропорционально магнитному полю (зависит от силы магнита и расстояния от него). Построены на базе операционного усилителя и служат для измерения магнитных полей.
Цифровые. После усилителя установлен компаратор или триггер Шмитта. Напряжение на выходе при достижении магнитной индукции определенного порога скачком изменяется от нуля до высокого уровня (обычно до уровня напряжения питания). Такие датчики используют для построения магнитных реле или генераторов импульсов. Усиленный сигнал от пластины подается на пороговое устройство. При достижении установленного уровня датчик срабатывает. Уровень срабатывания можно настроить изменением расстояния от датчика до источника магнитного поля.

Как проверить РХХ (Регулятор холостого хода)?

Если на вашем автомобиле нестабильный холостой ход: 1) обороты то падают, то возрастают, 2) во время езды после сброса передачи двигатель глохнет, то вероятнее всего умер Датчик холостого хода. Для этого нам понадобится проверить датчик на работоспособность.

Проверка рхх Для выполнения проверки Регулятора холостого хода нам понадобится тестер. 1) Находим Регулятор и снимаем от него колодку проводов (Если у вас двигатель объёмом 1,6л, то предварительно отверните два крепления дроссельного узла к ресиверу и отодвиньте дроссельный узел от торца ресивера на 1см) 2) Для начала проверим цепь Регулятора подходит ли напряжение к нему. Берём вольтметр и подсоединяем минусовую колодку на массу (на двигатель), плюс подсоединяем к колодке проводов на вывод А и на вывод D (выводы обозначены на колодке) Включаем зажигание и смотрим на показания тестера: напряжение должно быть не менее 12 вольт. Если оно меньше, вероятно разряжен аккумулятор. Если питание отсутствует, то неисправно цепь питания или ЭБУ. Выключаем зажигание. 3) Проверив цепь датчика, начинаем проверять сам Регулятор: Клеммы тестера подсоединяем к выводам A и B, затем Cи D – сопротивление должно быть в районе 53 Ом. Далее измеряем сопротивление по следующим парам: A и C, B и D. Сопротивление в этих парах должно быть бесконечно большим. Если показания вашего Регулятора иные, то рекомендуется заменить его. Перед заменой Регулятора, попробуйте прочистить (Как почистить РХХ?) и отремонтировать (Как отремонтировать РХХ?) его, Возможно, вы сэкономите лишние деньги. Есть ещё один вариант проверки: для этого полностью снимаем Регулятор, отвернув два винтика. Вытащив его, подсоединяем к нему колодку и кладём палец на кончик иглы Регулятора, не прилагая усилий. Теоретически, работающий Регулятор в момент отключения зажигания полностью выдвигает свою иглу. Поэтому включив зажигание вы должны почувствовать маленький толчок на палец. Если этого не произошло, значит Регулятор не рабочий

Диагностирование механики РХХ

Сломанной может быть механика. Главное, что проверяется при диагностике — подвижность (длина) затворного конуса. Определить степень состояние прибора на 100 % можно только спецстендом или особым тестером, но проверка «на глаз» тоже может обнаружить причину неполадки.

Проверка датчика на исправность механики подразумевает его снятие. Порядок действий:

Ставим ТС на «ручник».
Снимаем клемму «–» с АКБ.
Отсоединяем колодку от клапана.
Чистим, протираем место, где находилось изделие, крепления.
Выкручиваем крепежи и вынимаем деталь.

Инструкция как проверить датчик холостого хода ваз 2110 (инжектор, 8 или 16 клапанов) после его снятия:

Подсоединяем датчик к колодке.
Подключаем АКБ.
Активируем зажигание — конусный затвор должен подвинуться вперед. Если такого не наблюдается, возможна неисправность штока (возможно коксование) или моторчика. Норма для выступа иглы (конуса) от корпуса изделия — 23 мм. При работоспособности, если подается питание, шток меняет положение.

Компрессия в цилиндрах

Когда машина троит при запуске на горячую – пока двигатель
еще не остыл – это может указывать на низкую степень сжатия смеси в одном или
нескольких цилиндрах. Троение, если, например, взять за норму показатель в 11–12
единиц – будет возникать уже при 9 или 8. По мере того, как цилиндр будет прогреваться
– будет начинаться подсос воздуха извне, смесь станет бедной, этот цилиндр
начнет греться больше остальных. В дизеле – низкая степень сжатия просто не
позволит смеси воспламениться – и она будет вылетать в выпускной коллектор.

Причины низкой компрессии у двигателя:

Прогар седла или самого тела клапана.
Износ гильзы (выработка поверхности
цилиндра).
Залегание компрессионных колец поршней
(закоксовка).
Износ или поломка компрессионных или маслосъемных
колец.
Деформация, прогар поршня.
Пробитая прокладка ГБЦ.

Мотор будет троить только если большинство цилиндров, все
же, будут работать адекватно, иначе – машина просто не заведется, или будет
заводиться с большим трудом. Основной признак того, что цилиндр «пропускает» – более
низкая температура в его части выпускного коллектора. Проверить этот признак сложно
– на большинстве автомобилей для этого надо снять тепловой экран.

Замер компрессии в цилиндрах компрессометром

Чтобы узнать без разборки двигателя из-за какой
неисправности он троит (причина в поршне и кольцах, или в клапанах), нужно
провести замер компрессии в каждом цилиндре, затем – залить в каждый по 1 мл
моторного масла и снова измерить ее. Если значения будут те же, что в первый
раз – проблема в «головке» двигателя (клапана, седла, прокладка). Если
компрессия увеличится – проблема в ЦПГ.

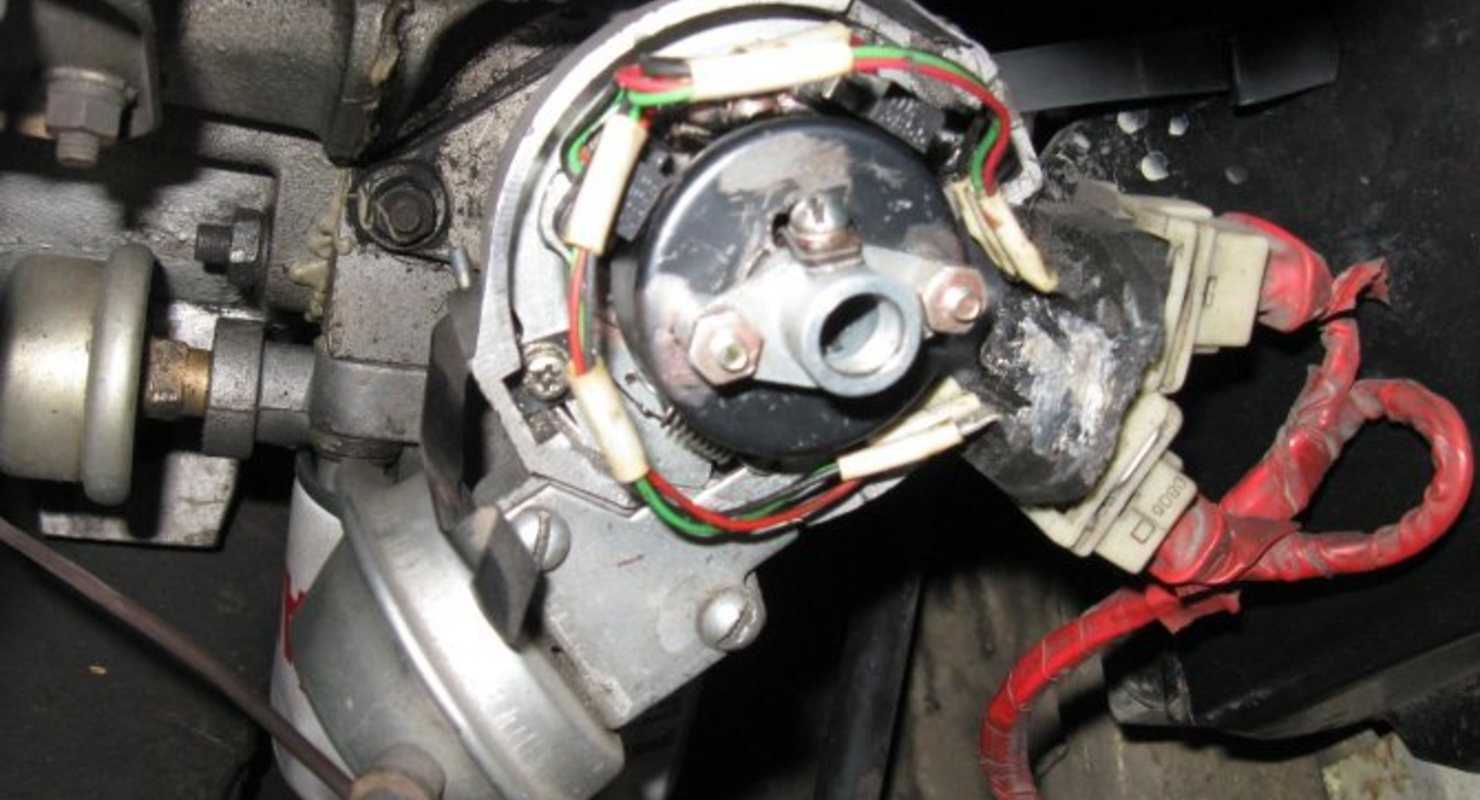

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

одна соединяется с “массой”,
ко второй подходит плюс с напряжением около 6 В,
с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Как определить поломку – основные симптомы

Сам термин «троит двигатель» говорит о том, что стабильно работают не четыре его цилиндра, а три (возможно два). У шестицилиндровых агрегатов «троение» означает стабильную работу только пяти из них. Но суть от этого не меняется – в одном или нескольких цилиндрах не воспламеняется горючая смесь. В результате возникает сильная вибрация, так как работа ДВС становится разбалансированной.

Помимо этого существуют и другие признаки этой неисправности:

Снижение мощности. Если мотор четырехцилиндровый, отказ одного цилиндра понижает этот показатель на четверть.
Повышение расхода топлива. Горючая смесь не сгорает в цилиндре, а просто вылетает в выхлопную трубу.
Хлопки из выхлопной трубы. Возникают по описанной выше причине – горючая смесь взрывается в коллекторе и выхлопной трубе, а не в цилиндре.
Нестабильные обороты. Этот симптом можно заметить как на слух, так и по стрелке тахометра, которая постоянно «скачет».
Двигатель плохо заводится. При сильном троении завести мотор становится целой проблемой, особенно на холодную.

Определить постоянное троение двигателя несложно – сильные вибрации и потерю мощности невозможно не заметить даже новичку. Но далеко не всегда один из цилиндров отказывает полностью. Чаще всего автомобилистам приходится сталкиваться с «подтраиванием». При такой неисправности цилиндр работает, но взрыв смеси происходит нестабильно, т. е. с пропусками. Признаки «подтраивания» такие же, как и при обычном троении, но они не так ярко выражены

Поэтому обращать внимание следует на все симптомы сразу

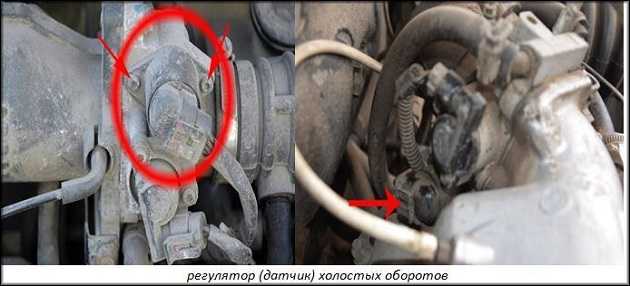

Что такое регулятор (датчик) холостого хода

Рассматриваемое изделие именуется и датчиком, и регулятором (более правильно), а также реже клапаном. Сокращенно — ДХХ, РХХ. На ВАЗ 2110 датчик холостого хода, как и на 2112, ставится с N по каталогу 2112-1148300.

Стоимость РХХ около 400–600 руб., им снабжаются Приоры, Калины, Таврии, Ланосы и Сенсы — проверка, обслуживание детали аналогичные.

Датчик холостого хода поменять на ВАЗ 2112, можно открутив два удерживающих винта. Клапаны всегда находятся стандартно на тыльной части впускного коллектора.

Датчик холостого хода на ВАЗ 2110 — это небольшой клапанный узел измерительно-исполнительного направления. Однако, несмотря на маленькие размеры, при неисправном регуляторе наблюдаются серьезные нарушения в функционировании ДВС: больше расходуется горючее, мощность понижается.

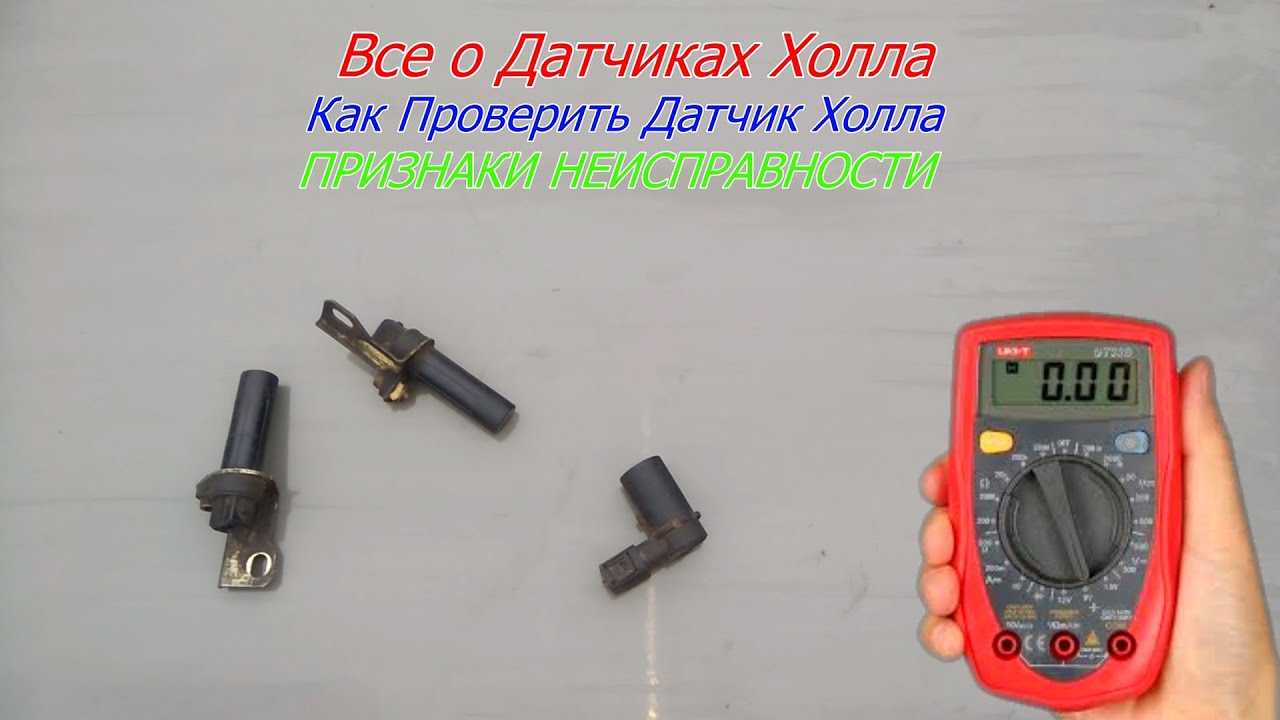

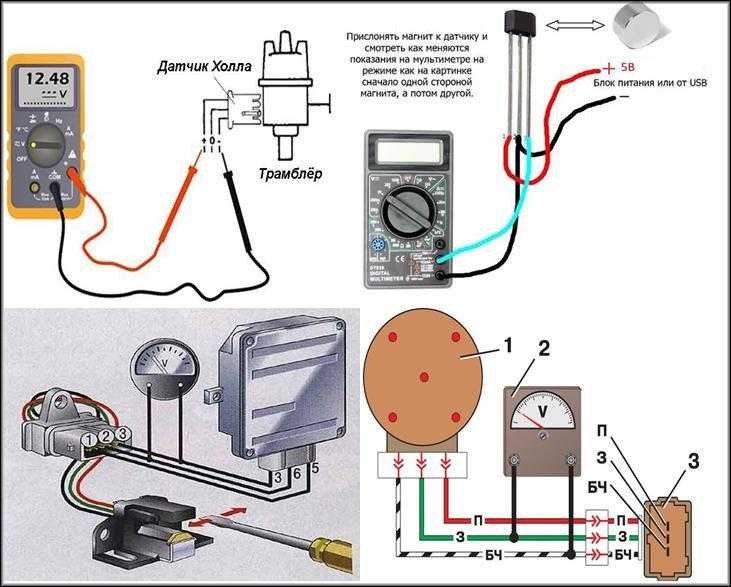

Проверка датчика Холла мультиметром

Проверка исправности датчика Холла мультиметром – самый популярный и простой метод диагностики этого элемента. Если у вас в дороге случилась неисправность, вы всегда можете при наличии мультиметра осуществить диагностику датчика фаз.

Для осуществления этого действия нужно настроить мультиметр на режим вольтметра и установить ограничение от нуля до пятнадцати Вольт. Далее необходимо включить четвёртую передачу и приподнять одно колесо автомобиля на домкрате. Подключив мультиметр к датчику и вращая колесо, следите за изменениями показателей мультиметра. Если датчик исправен, то при прохождении прорези шкива распредвала мимо него, напряжение будет кратковременно падать практически до отметки 0. При иных показателях или при полном отсутствии показателей датчик фаз можно считать неисправным. Таким образом, производится проверка датчика Холла тестером на автомобилях Лада Веста.

Как работает РХХ

Функциональный узел осуществляет регулировку объема подаваемого воздуха в мотор, когда дроссельная заслонка находится в закрытом состоянии. Это нужно для обеспечения автоматизированного регулирования оборотов мотора на холостом ходу.

Датчик также участвует в процессе прогрева ДВС до рабочей температуры в холодную погоду. Диапазон работы РХХ от -40 до +130 градусов.

Когда включается зажигание в машине, шток на регуляторе выдвигается до упора и упирается в калибровочное место дроссельного патрубка. РХХ подсчитывает шаги, и клапан возвращается обратно.

На включенном моторе при увеличении/уменьшении шагов осуществляется изменение количества проходящих воздушных масс. В мотор подается нужное количество воздушной массы, что позволит обеспечить нормальную работу на холостых оборотах.

РХХ на ВАЗ-2110 обладает малыми размерами и состоит из трех узлов:

Шаговый мотор.
Пружины и штока.
Игла конусообразного вида.

Устройство закрепляется на корпусе дроссельного узла при помощи двух нарезных винтов.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Эффект Холла — принцип работы

Этот эффект открыт в 1879 году американским физиком Эдвином Холлом и назван его именем. Суть явления состоит в том, что если взять металлическую пластину и пропустить через неё электрический ток (в направлении АВ на рисунке), а потом подействовать на пластину магнитным полем, например, создаваемым постоянным магнитом, то в направлении, перпендикулярном прохождению тока (CD на рисунке), возникнет разность потенциалов.

Этот эффект возникает за счет силы Лоренца, воздействующей на движущиеся заряды и смещающей их в направлении, перпендикулярном направлению движения. В итоге на краях пластины возникает разность потенциалов, которую можно измерить или применить для срабатывания исполнительных механизмов (предварительно усилив). Эта разность зависит:

от силы протекающего тока;
от напряженности магнитного поля;
от концентрации свободных носителей заряда в проводнике.

Явление названо в честь его открывателя – эффектом Холла.

Выводы

При серьезных неисправностях в автомобиле, таких как проблемы с клапанным механизмом, датчиками, системой зажигания и другими важными компонентами, самостоятельное устранение неисправности может быть сложным и требовать специальных знаний, инструментов. Вряд ли водитель без опыта сможет самостоятельно заменить элементы цилиндропоршневой группы (ЦПГ).

В таких случаях рекомендуем обратиться в автосервис к профессиональному автомеханику, который сможет точно диагностировать проблему, выполнить необходимые ремонтные работы. Это обеспечит безопасность, надежность автомобиля. Двигатель перестанет троить.
