Двигатель ваз-21114

Полный обзор ВАЗ-21124. Характеристики и описание

Впервые легковой автомобиль ВАЗ-21124 сошёл с конвейера Волжского автозавода в 1999 году. Он относится к классу пятидверных хэтчбеков. За весь период существования двенадцатая модель ВАЗа зарекомендовала себя как комфортный, динамичный и манёвренный автомобиль. А в 2000 году «АвтоВАЗ» выпустил более дешёвый вариант модели 21122. В отличие от своего прародителя, ВАЗ «десятки» (которая производилась немного раньше), машина имела улучшенные ходовые качества и большее разнообразие в комплектациях. Давайте более детально рассмотрим эту модель отечественного хэтчбека.

Смотреть галерею

ВАЗ-21124 — характеристики управления и размеры

В отличие от седана модели 2110, авто имело укороченный кузов, длина которого составляла 4.17 метров. За счёт короткой базы машина стала более поворотливой, компактной и маневренной, нежели «десятка». У нового автомобиля свой — спортивный — характер. Также, благодаря компактным размерам, он легче паркуется, да и «мёртвых зон» у него значительно меньше.

Смотреть галерею

Экстерьер и салон

Двенадцатая модель ВАЗа имеет сходство с десятой и одиннадцатой моделями по многим параметрам. В основном это касается передней облицовки. В салоне всё та же приборная панель, что и у «десятки», а вот задний ряд сидений явно был заимствован у универсала. Хэтчбек имеет все положительные качества от Лады-2110. Инженеры старались устранить как можно больше недоработок, связанных с её предшественниками. И им это удалось – машина стала самой ходовой моделью на российском рынке. Кстати, стоит отметить: несмотря на свою маленькую компоновку кузова, автомобиль имеет объём багажника до 400 литров. Такого большого объёма можно достичь, сложив задний ряд сидений. Причём водителю необязательно складывать все кресла – если нужно перевезти какой-то тонкий груз (двухметровую трубу), достаточно сложить только одно сиденье.

ВАЗ-21124 — характеристики эксплуатации при экстремальных температурах

Как уверяют разработчики, все узлы и агрегаты (в том числе система отопления) в машине спроектированы так, что даже при температуре +45 градусов Цельсия она не перегревается. А если за бортом минус 40, завести хэтчбек удастся без каких-либо проблем. И даже в самую суровую зиму водитель и его пассажиры останутся в тепле – система отопления нагревает салон до +20 градусов Цельсия. При этом вся светотехника будет функционировать в полном объёме.

ВАЗ-21124: тюнинг

Одна из главных особенностей авто – широкие возможности для тюнинга. «Прокачать» здесь можно все – и двигатель, и облицовку, и аудиосистему. В общем, всё для полного удовольствия автолюбителя. А соответствующие детали можно найти в любом автомобильном магазине или на рынке.

Смотреть галерею

ВАЗ-21124 — характеристики двигателя

Модель укомплектовывается двумя инжекторными двигателями, работающими на 95-м бензине. Первый – восьмиклапанный агрегат объёмом в 1.6 литра и мощностью в 80 лошадиных сил. Второй – шестнадцатиклапанный мотор мощностью в 90 «лошадок» и с таким же рабочим объёмом. 185 километров в час – вот до какой скорости они способны разогнать ВАЗ-21124. Ремонт двигателя понадобится лишь через 5 лет эксплуатации. Мотор у новинки очень скоростной и надёжный.

ВАЗ-21124 — характеристики говорят сами за себя!

Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,596
Степень сжатия:	9,6-10
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин.:	60 кВт.-(82 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	800 – 850
Максимальный крутящий момент при 2500-2700 об/мин., Н*м:	120
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	А17ДВРМ, BPR6ES(NGK)
Вес, кг:	112

Температура перегрева двигателя ваз 11183: рабочая 95°. Система охлаждения имеет объем 7,8 л.

Особенности двигателя.

Двигатель ВАЗ 11183 может применяться для установки на автомобили ВАЗ Lada Kalina и ее модификации.

Двигатель 11183 восьмиклапанный четырехцилиндровый силовой агрегат объемом 1,6 литра.

Следует отметить, что двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от варианта ДВС ВАЗ 21114.

Разработан новый блок цилиндров мод. 11183-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой. (смотреть «Блок цилиндров») Для увеличения объема двигателя потребовалось увеличить высоту блока на 2,3мм.( высота от оси коленчатого вала до верхней поверхности блока – 197,1мм ). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

На двигателе используется коленчатый вал мод. 11183-1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель – «11183».

Маховик и шкив коленчатого вала используются от двигателя 2110.

В двигателе применяется шатунно-поршневая группа 2110.

Чтобы не увеличивать степень сжатия была увеличена и усовершенствована форма камеры сгорания. Головка блока цилиндров с увеличенной камерой сгорания получила индекс – «11180». На приливе головки имеется соответствующая маркировка.

Существует ряд конструктивных решений , которые отличают двигатель ВАЗ 11183 от мотора ВАЗ 21114.

В электросистеме применяется генератор 5132.3771(90 А). Для крепления генератора использован новый кронштейн. Оригинальным является механизм натяжения ремня генератора.

На двигателе ВАЗ 11183 установлен поликлиновый ремень генератора 1118-1041020 – 6РК882 (882мм).

Одной из последних доработок отечественного автопрома является двигатель ВАЗ 11183. Он разрабатывался изначально, как замена морально и технически устаревшей модели ДВС 2108 и его модификаций. Но, впоследствии этими силовыми агрегатами стали комплектоваться автомобили ВАЗ 1118 «Калина».

Немного истории

На новую «десятку» сразу установили 8-клапанные моторы объемом 1,5 и 1,6 л. Первые ЭБУ (с точки зрения описываемой нами проблемы) были идеальными, и клапаны не гнулись. Хотя на предыдущих моделях типа восьмерка, девятка объемом 1,3 такая проблема была. Причина заключалась в том, что поршень конструктивно не мог «встречаться» с клапанами.

Со временем в семействе «дюжины» появилась более современная модель ВАЗ 2112, оснащенная двигателем на полтора литра, с 16-клапанным двигателем. Именно с этого момента и начались проблемы. Многие автолюбители и специалисты не могли понять, почему гнулась клапана.

Действительно, причина была в конструкции силового агрегата. С одной стороны, появление 16-клапанной ГБЦ позволило увеличить мощность автомобиля до 92 «лошадиных сил», а с другой стороны, обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапаны, а также деформации последних.

После этого пришлось ехать на заправку и сдавать машину в дорогой ремонт. Конструктивным недостатком были сами поршни, в которых отсутствовала необходимая выемка. В результате обрыв ремня ГРМ всегда заканчивался одинаково.

2,0 литра, инжектор

Вовсе не обязательно было выполнять сложный тюнинг двигателя, организовывать чип тюнинг с целью повышения мощности и характеристик мотора. Все потому, что АвтоВАЗ выпустил ограниченную серию модели ВАЗ 2110, под капотом которого стоял интересный, необычный двигатель.

Под капотом лимитированной десятки стоял двигатель производства компании Opel. Его мощность составляет 150 лошадиных сил.

Движок от Opel

Помимо этого немецкого силового агрегата, велись разработки роторно-поршневого мотора.

Увы, оба двигателя по непонятным причинам так и не получили должной популярности. Хотя учитывая внешние данные «десятки», ее технические возможности, наличие 150 лошадок под капотом сегодня порадовало бы огромное количество молодых водителей, которые не могут позволить себе купить дорогой автомобиля.

Карбюраторные и инжекторные двигатели на 8 и 16 клапанов, разработанные и установленные на ВАЗ 2110, имеют свои преимущества, особенности, недостатки. Среди них можно выделить буквально пару, которые оказались действительно удачными.

Но при правильном обращении, должном уходе и качественном ремонте, любой из представленных моторов может служить долго и надежно.

 Загрузка …

Чем Лада 110 лучше Самары?

По сравнению с устаревшими «Самарами» новый седан Лада 110 получил множество преимуществ. Во-первых, это более современный дизайн с плавными линиями вместо прежних угловатых форм. Во-вторых, у «десятого семейства» реально удалась аэродинамика, к примеру, седан имеет Сх на уровне 0,347, поэтому «десятки» быстроходны, устойчивы на скорости и экономичны по топливу.

Кроме того, по сравнению с «Самарой», Лада 110 немного подросла и окрепла: масса перевалила за 1 тонну, колесная база прибавила 3 см, а ширина увеличилась на 6 см. Это, все еще автомобиль субкомпактного класса B, но салон здесь немного просторнее.

Эргономика тоже значительно улучшилась: сиденья стали удобнее, а рулевая колонка регулируется по углу наклона. Пластик в салоне стал более мягким, он приятнее на ощупь и уже не так сильно скрепит, а сиденья, в люкс-комплектации обшиты велюром.

С 2005-2006 года интерьер «десятого семейства» немного обновили: появился новый руль и передняя панель нового образца – «европанель». Тогда же, на «десятки» начали ставить обновленные задние фонари, с полосками в форме клюшек.

Капот, на всех комплектациях Лада 110, крепится на газовых упорах, поэтому открывать его – одно удовольствие. Этой «премиальной» деталью, Лада 110 выгодно отличается от других «тазов» — газовые упоры ставились только на «десятое семейство».

А вот в плане шумки, на «десятках», все по-прежнему печально – на скорости за 100 км, в салоне, невыносимо громко. Отчетливо слышно и мотор, и шины, и ветер, и проезжающие мимо автомобили.

Все модели семейства, включая хэтчбэки, имеют довольно вместительный багажник, большой проем и низкий борт, на уровне заднего бампера, что делает погрузку по-настоящему удобной.

После «самар», на семействе Лада 110, был заметно расширен и список доступных опций. Вот что появилось:

• Иммобилайзер и центральный замок
• Бортовой компьютер
• Открывание багажника с кнопки в салоне
• 4 электро-стеклоподъемника
• Электрозеркала с подогревом
• Подогрев передних сидений

Но главное – на «десятках» впервые появился гидроусилитель руля и кондиционер, которые вывели автомобиль на следующий уровень комфорта. ГУР от фирмы ZF, ставили на «десятое семейство» в последние годы выпуска, причем в массовом порядке, поэтому найти теперь такую машину – вполне реально. Заводской кондиционер, АвтоВАЗ ставил на «десятки», с 2001 года. Но заключительный этап работ выполнялся не на конвейере, а сторонней фирмой Евро-Альянс, объем выпуска машин с кондиционером составлял лишь около 500 машин в год, поэтому встречаются они теперь довольно редко. Зато на машины украинской сборки «Богдан» (с 2007г), с завода ставили и кондиционер, и электро-усилитель руля, и даже АБС.

В определенной степени, на Лада 110, повысилась и безопасность. На «десятки» с инжекторными моторами ставились вентилируемые передние тормозные диски R13, а с 16-клапанными моторами – передние тормоза увеличенного диаметра –  R14. Немного повысилась безопасность и за счет более жесткого кузова, с дополнительными брусьями жесткости в дверях. Крепления ремней безопасности теперь имеют регулировку по высоте, а передняя панель в салоне изготовлена из более мягкого, травмобезопасного пластика. Однако, «эйрбэгов» на «десятом семействе» не было, поэтому говорить о серьезном уровне безопасности здесь не приходится.

Описание

Двигатель ВАЗ-21114 создан в 2004 году. Впервые представлен широкой публике в этом же году на выставочном автосалоне автоконцерна «АвтоВАЗ». Основой для разработки нового силового агрегата послужил известный ВАЗ-2111. По сути новый мотор стал улучшенной версией предшественника.

Производство ДВС налажено на заводе концерна «АвтоВАЗ» в г. Тольятти. Выпуск двигателя продолжался до 2013 года.

Первоначально планировалось оснащать этим агрегатом перспективные Лада Калина и Лада Приора. Но в последствии этот двигатель стали устанавливать и на другие модели автомобилей.

ВАЗ-21114 представляет собой бензиновый рядный четырехцилиндровый атмосферник с объемом 1,6 литра, мощностью 81,6 л. с и крутящим моментом 125 Нм.

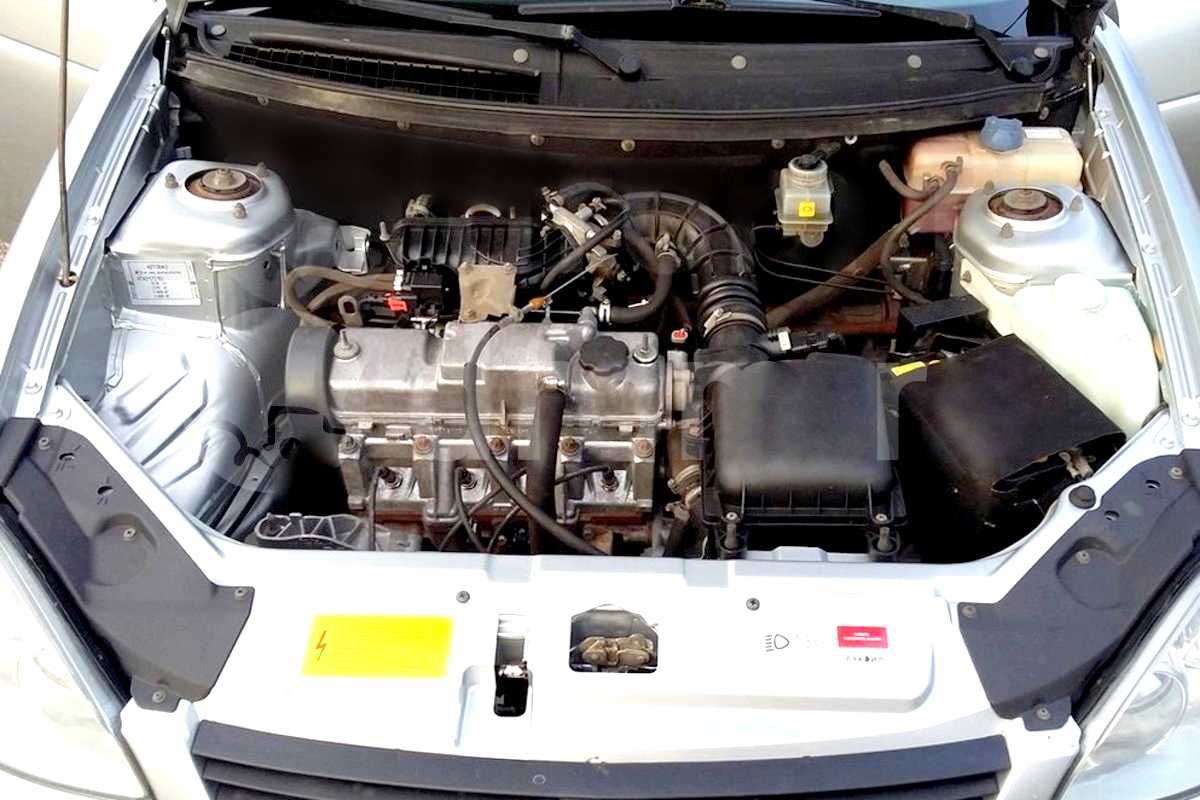

Двигатель ВАЗ-21114 под капотом

Устанавливался на автомобили Лада:

• ВАЗ 2110 /седан/ (2004-2007);
• ВАЗ-2112 /хэтчбек/ (2004-2008);
• ВАЗ-2111 /универсал/ (2004-2009);
• Самара 2114 /хэтчбек/ (2005-2013);
• Самара 2115 /седан/ / (2007-2012);
• Самара 2113 /купе/ (2007-2013);
• Приора 2170 /седан/ (2007-2011);
• Приора 2172 /хэтчбек/ (2008-2011);
• Калина I /хэтчбек/ (2006-2013);
• Калина I /универсал/ (2007-2013).

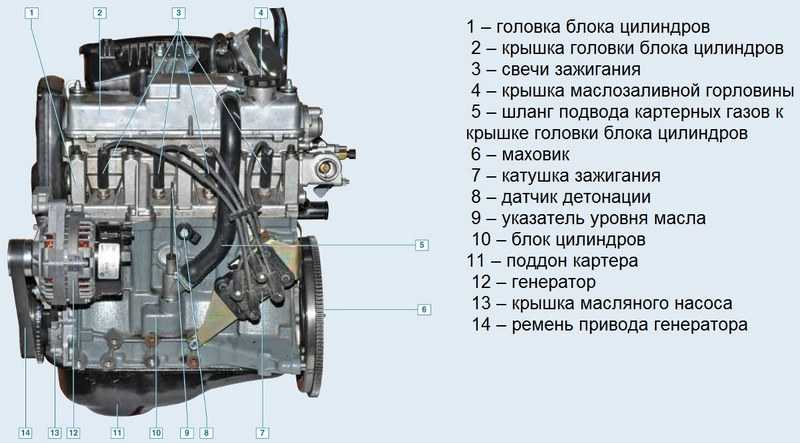

Основные блоки двигателя (БЦ, ГБЦ, распредвал, клапаны, КШМ) конструктивно схожи с теми же, что и на ВАЗ-11183.

Блок цилиндров чугунный. В сравнении с блоком от ВАЗ-2110 имеет несколько увеличенную высоту (на 2,3 мм).

ГБЦ алюминиевая, с одним распредвалом и 8 клапанами. Гидрокомпенсаторы отсутствуют, поэтому тепловой зазор клапанов необходимо регулировать вручную, через каждые 45 тыс. км пробега автомобиля.

Регулировка осуществляется путем подбора стальных регулировочных шайб, установленных на толкатели. Особенностью ГБЦ является увеличенная камера сгорания (81х50 мм). Крышка головки так же алюминиевая. Между ГБЦ и клапанной крышкой устанавливается прокладка. Индекс головки 11180.

ГБЦ ВАЗ-21114

Поршни алюминиевые, с тремя кольцами. Два верхние из них компрессионные, нижнее маслосъемное. В днище поршней выполнены углубления для камеры сгорания и клапанов. Таким образом при обрыве ремня привода ГРМ встречи поршня с клапанами не происходит.

Шатуны изготовлены из стали методом ковки. В нижних головках устанавливаются вкладыши, в верхних запрессованы сталебронзовые втулки.

Коленчатый вал отлит из высокопрочного чугуна. Радиус кривошипа в сравнении с коленвалом ВАЗ-2112 увеличен на 2,3 мм, что позволило увеличить ход поршня до 75,6 мм. Для уравновешивания инерционных сил второго порядка имеет восемь противовесов. Коренные подшипники – сталеалюминиевые вкладыши.

Привод ГРМ ременный. Ресурс службы ремня 100 тыс. км, но специалисты автосервисов советуют его сократить до 70-80 тыс. км.

Распредвал изготовлен из чугуна, имеет отличие от вала ВАЗ-2111. На заднем конце установлен штифт, обеспечивающий работу датчика фазы. Рабочие поверхности кулачков подвергнуты специальной термообработке методом отбеливания.

Особенностью электрики является использование вместо модуля зажигания четырехвыводной высоковольтной катушки. Вся электронная система управляется ЭБУ М7.9.7 или Январь 7.2. Работу электрической части ДВС обеспечивает 80 амперный генератор.

Система смазки выполнена по классической схеме. Маслофорсунки для охлаждения днищ поршней конструкцией не предусмотрены.

Топливная система лишилась возвратной магистрали. В рампе устанавливаются форсунки Siemens (желтые) или Bosch. Впрыск топлива фазированный.

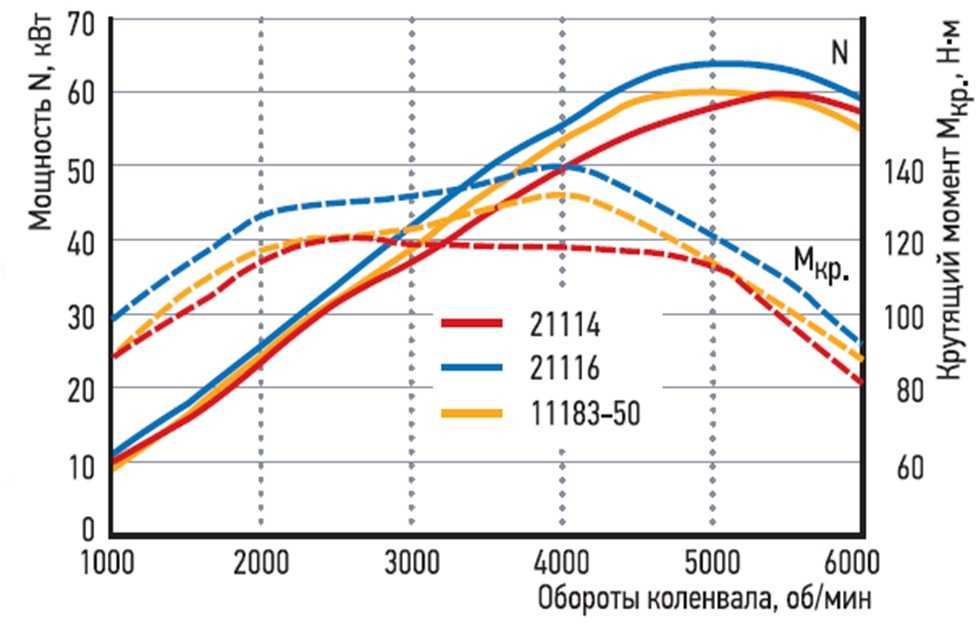

Зависимость мощности и крутящего момента от оборотов

Из представленного графика хорошо заметно, что рассматриваемый мотор имеет качественные характеристики, сходные с характеристиками более современных двигателей.

Описание наглядно показывает, что конструкция ВАЗ-21114 сложности не представляет. А это уже один из показателей его надежности (но об этом чуть ниже).

Комфорт и безопасность

Если говорить о комфортабельности российских автомобилей, то большинство водителей скажут, что этот показатель довольно низкий. Многие автовладельцы стараются повысить уровень комфорта за счет изменения интерьера салона, тюнинга и замены амортизаторов.

Заводской вариант оставляет желать лучшего. Плюсом стал увеличенный объем багажника ВАЗ 2115. Его повышенная вместимость обеспечивает владельцам комфорт во время дальних поездок.

Что касается безопасности, то этот критерий постепенно становится главным для российских покупателей. В отличие от современных моделей, автомобиль ВАЗ 2115 не оснащен подушками безопасности, АБС и прочей электроникой.

Автомобилисты, проводившие краш-тест данной марки, отмечают незавидные результаты:

1. При лобовом ударе передняя часть машины оказалась сильно помятой, вплоть до передней кромки водительской двери, которая поломалась.
2. Рамка стекла оказалась вывернутой наружу (усилители каркаса оказались недостаточно прочны).

Это не весь перечень возможных повреждений. Поэтому не рекомендуется попадать в ДТП, управляя автомобилем представленной марки.

Посмотрите игровой краш-тест: то, что может случиться в реальности.

Увеличение мощности мотора ВАЗ-11183

Мотор этой модификации невозможно доработать без смены ЭБУ. С завода его оснастили блоком М74, который нужно заменить на «Янтарь 7.2». Также необходимо отказаться от функции е-газ, из-за чего придется заменить ресивер и дроссельный узел. Позаимствуйте впускной тракт от модификации мотора 2111, а электронную педаль замените на стандартную тросовую.

Контроллер «Янтарь» уже проверен временем и работает нормально, но только в том случае, если вы не заменили распределительный вал. Поставить можно деталь с параметрами:

• фаза выпуска – 104;
• впуск – 109 градусов;
• на выпуск угол открытия – 272;
• на впуск – 268;
• ход клапанов – 9.5/10.1 (впуск/выпуск) мм.

После этого можно пройти предел в 90 «лошадей», но придется пожертвовать надежностью. Если вы хотите увеличить мощность силовой установки помните, что при этом снижается ее срок службы. При должном уходе на стоковом моторе можно пройти свыше 250 тысяч километров, а на тюнингованном нет гарантии, что пробег превысит 120 тысяч.

Все работы вы проводите на свой страх и риск. Не стоит приступать к ним, не имея необходимых знаний, ведь в этом случае вам придется проводить капитальный ремонт силового агрегата, что потребует дополнительных вложений.

В последние время многие автолюбители, особенно представители молодого поколения, улучшают своего «железного коня» за счет проведения процедур тюнинга.

Фильтр нулевого сопротивленияПонятие «тюнинг» появилась в российском обиходе несколько лет назад, и в переводе с английского языка обозначал настройку или регулировку. Сегодня это:

• улучшение внешнего вида всего автомобиля;
• изменение его мощности;
• преобразование заводских установок и т.д. Эта процедура позволяет сделать авто уникальным и должна быть произведена под персональные запросы владельца.

Большинство автолюбителей считают это блажью, но водители, которые делали тюнинг двигателя ваз 2114, говорят, что машина начала себя вести по-другому, особенно это заметно на пониженных оборотах. Сила движка увеличивается, машина лучше набирает обороты, разгон до 100 км/ч происходит быстрее, динамика движения становится больше. Это является огромными плюсами при обгонах на трассе, когда необходимо придать резкое ускорение, а также в городе при маневрировании в пробках.

Лада 2111

В 1998 году на конвейер встал универсал «десятого семейства» под именем Лада 2111 или ВАЗ-2111. «Одиннадцатую» собирали в Тольятти до 2009 года, а затем на Украине под брендом «Богдан».

Практичный кузов универсал «десятого семейства» на 2 см длиннее седана, он немного тяжелее, зато и багажник у него тоже самый объемный. В отличие от седана, задний ряд сидений здесь складывается, образуя почти ровную площадку и огромный багажный отсек. Минусом универсала ВАЗ-2111 является ускоренная коррозия задней двери, в остальном это нормальный «сарай» со всеми его преимуществами и недостатками.

Технические характеристики

Производитель	Автоконцерн «АвтоВАЗ»
Год начала выпуска	2004
Объем, см³	1596
Мощность, л. с	81.6
Крутящий момент, Нм	125
Степень сжатия	9.6
Блок цилиндров	чугун
Количество цилиндров	4
Порядок впрыска топлива	1-3-4-2
ГБЦ	алюминий
Диаметр цилиндра, мм	82
Ход поршня, мм	75.6
Количество клапанов на цилиндр	2 (SOHC)
Привод ГРМ	ремень
Турбонаддув	нет
Гидрокомпенсаторы	нет
Регулятор фаз газораспределения	нет
Емкость системы смазки, л	3.5
Применяемое масло	5W-30, 5W-40, 10W-40
Система питания топливом	инжектор, многоточечный впрыск
Топливо	бензин АИ-95
Экологические нормы	Euro 4*
Ресурс, тыс. км	150
Вес, кг	112
Расположение	поперечное
Тюнинг (потенциал), л. с	180**

*в зависимости от комплектации имеются версии ДВС с другими экологическими нормами (ВАЗ-21114-00 – Euro 2, ВАЗ-21114-20 – Euro 3, ВАЗ-21114-70 – Euro 4)

**без потери ресурса 120 л. с

Характеристика двигателя 21114

Годы выпуска – (2004 – наши дни) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 2 Ход поршня – 75,6мм Диаметр цилиндра – 82мм Степень сжатия – 9,6 Объем мотора – 1596 см. куб. Мощность – 81 л.с. /5200 об.мин Крутящий момент – 125Нм/3000 об.мин Топливо – АИ95, 92(По неофициальным данным) Расход топлива — город 8,8л. | трасса 6,2 л. | смешанн. 7,6 л/100 км Расход масла – 50 г/1000 км Тип масла: 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе 21114 11183: 3.5 л. При замене лить 3.2 л.

Ресурс : 1. По данным завода – 150 тыс. км 2. На практике – до 250-300 тыс. км

ТЮНИНГ Потенциал – 180+ л.с. Без потери ресурса – до 120 л.с.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Рассматриваемый нами мотор обладает литым блоком цилиндров, отверстия для подачи масла в котором выточены, а отверстия для тосола – сделаны в процессе литья. Цилиндры движка также вытачиваются внутри монолитной конструкции.

В нижней части конструкции расположены опоры для коренных подшипников, крышки на которых являются незаменимой частью двигателя – они подогнаны по размеру на стадии изготовления опор, и найти две одинаковые по размеру крышки невозможно.

Внутри опор размещены вставки из стально-алюминиевого сплава, а внутри третьей опоры  присутствуют полукольца, предотвращающие осевое смещение коленвала.

Поршни двигателя ВАЗ 2114  алюминиевые, с литыми стальными кольцами, шатун – стальной. Блок цилиндров четырнадцатой размещен на металлическом поддоне, поверх которого простелена гасящая вибрации подкладка.

Коленвал, расположенный под блоком цилиндров, оборудован креплением под маховик.Облегченный маховик на ВАЗ 2114 имеет специальную метку, посредством которой подбирается правильное расположение его на фланце коленного вала – он должен быть размещен строго перпендикулярно шейке шатуна цилиндра №4.

Характеристики мотора 11183

Официальный мануал АвтоВАЗ содержит описание параметров ДВС 11183, согласно которому технические характеристики выглядят следующим образом:

Изготовитель	АвтоВАЗ
Марка ДВС	11183
Годы производства	2004 – …
Объем	1596 см 3 (1,6 л)
Мощность	60 кВт (82 л. с.)
Момент крутящий	120 Нм (на 2700 об/мин)
Вес	112 кг
Степень сжатия	9,8
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Зажигание	модульное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый ресивер, дроссельная заслонка электронного типа
Выпускной коллектор	объединен с катализатором
Распредвал	от 21114
Материал блока цилиндров	чугун
Диаметр цилиндра	82
Поршни	обычные
Коленвал	оригинальный с увеличенным ходом кривошипа
Количество подшипников коренных	5
Ход поршня	86 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 6,2 л/100 км

Характеристики двигателя ВАЗ 21114 1.6 8V Лада Калина (Lada Kalina)

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	1,596
Диаметр цилиндра, мм	82
Ход поршня, мм	75,6
Степень сжатия	9,6
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	SOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	60 кВт-(81,6 л.с.) / 5200 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	125 Н•м / 3000 об/мин
Система питания	распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 2, Евро 3, Евро 4
Вес, кг	112

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4 Рабочий объем цилиндров, л: 1,596 Степень сжатия: 9,6 Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин,: 60 кВт.-(81,6 л.с.) Диаметр цилиндра, мм: 82 Ход поршня, мм: 75,6 Число клапанов: 8 Минимальная частота вращения коленчатого вала , об/мин: 800-850 Максимальный крутящий момент при 3000 об/мин., Н*м: 125 Порядок работы цилиндров: 1-3-4-2 Октановое число бензина: 95(неэтилирован.) Система подачи топлива: Распределенный впрыск с электронным управлением. Свечи зажигания: А17ДВРМ, BPR6ES(NGK) Вес, кг: 112,0

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

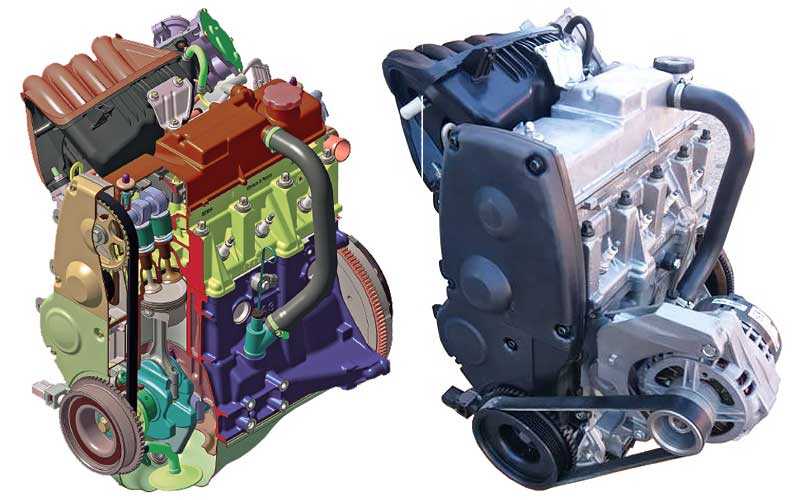

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

Применяется генератор 9402.3701 (80 А).

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Источник

Немного истории

В период с 1980 по 1984 года компания АвтоВАЗ достаточно тесно сотрудничала с гигантом современного автомобилестроения — компанией Порше.

В то время велась совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 года компании принялись за работу над новым автомобилем — ВАЗ 2110 с двигателем объемом 1,5 литра.

Несмотря на договор о сотрудничестве касательно только этих двух моделей, специалисты не упустили возможности поработать над всей линейкой, разрабатываемой в то время. Это касалось и модели ВАЗ 2109, которая стала наследником современной четырнадцатой.

Предшественник

Об этом факте сотрудничества с немецкой компанией, которая уже тогда считалась образцом автомобилестроения, знают далеко не все. Но именно это послужило плацдармом для создания надежных и очень интересных отечественных автомобилей.

Масштабный выпуск наследника российско-немецкой «девятки» в лице ВАЗ 2114 начался в 2003 году. Примечательно, что сначала в 2001 году появился ВАЗ 2115, а в 2004 году — ВАЗ 2113.

Четырнадцатую модель можно считать усовершенствованной «девяткой», а ВАЗ 2113 — это доработанная версия восьмерки.

Согласно проведенным исследованиям, ВАЗ 2114 входит в список самых распространенных моделей на территории России.

Отличия от «девятки»

Отличий между ВАЗ 2114 и ВАЗ 2109 в плане кузова не так уж и много. Обновленный автомобиль получил новые:

• Передняя часть кузова;
• Новая форма линз;
• Новый капот;
• Другая решетка радиатора;
• Улучшенное качество пластика на бамперах;
• Спойлер;
• Молдинги;
• Накладки на порогах.

Внутри перемен оказалось значительно больше. Но во многом разницу определяет класс авто, то есть его комплектация. Для ВАЗ 2114 предусматривалось три варианта оснащения — Стандарт, Норма и Люкс.

Так что же изменилось внутри?

1. Появилась новая приборная панель с торпедо без верхнего бардачка. В комплектации Люкс имеется углубленная часть. На крышке нижнего бардачка имеется пара подстаканников.
2. В комплектациях Норма и Люкс предусматривается наличие электрических стеклоподъемников.
3. Руль регулируется по углу наклона. Примечательно, но руль у ВАЗ 2114 и рулевая колонка взяты от десятки.
4. Крепежи ремней безопасности также взяты от десятки.
5. Приборная панель использована от пятнадцатой модели ВАЗ.
6. На потолке расположился регулируемый фонарик подсветки салона.
7. В максимальной комплектации имеет полноценный бортовой компьютер.
8. Печка стала мощнее, но от этого повысился уровень издаваемого шума.

Ключевые преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗ не так проста, как многим кажется на первый взгляд. Иначе бы она просто не оказалась столь популярной и востребованной.

https://youtube.com/watch?v=ZYPwbv4wuPg

Приведем пример нескольких наиболее значимых преимуществ.

1. Великолепная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, созданных для скоростной езды. Проведите чип тюнинг для увеличения мощности мотора или организуйте более серьезные доработки движка, и вы сможете извлечь неплохие лошадиные силы. При этом ресурс мотора особо не пострадает.
2. Отличная внешность. Очевидно, что ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. При этом модель буквально создана для тюнинга. Не обязательно увеличивать мощность. Оригинальный обвес — и вы звезда дорог. Только во всем нужно знать меру, дабы не превращать настоящий тюнинг в колхоз.
3. Ориентация на молодежь. Молодое поколение водителей вряд ли сильно заинтересовано было в семерках, десятках или шестерках от АвтоВАЗ. Да, они были дешевые и их покупали чаще всего из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие поняли, что наконец-то вышел красивый, отечественный автомобиль, который выглядит ничем не хуже импортных аналогов спортивного вида. При этом по ценам они и близко не могли конкурировать с четырнадцатой.
4. Возможность доработок. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга. Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и кошелек. Что самое интересное, за небольшие деньги можно организовать масштабную доработку, изменив стандартный ВАЗ 2114 до неузнаваемости.
