Не работает щиток приборов ваз 21 14 предохранитель целый

Не работает тахометр бортового компьютера ваз 2114

Причины

Самое опасное в этом случае — бездействие. Сегодня мы поговорим о том, почему скачут обороты на холостом ходу на ВАЗ 2114, в чем причины и какие действия следует предпринимать в той или иной ситуации.

На самом деле причины могут быть самые разные, потому постараемся всесторонне изучить данный вопрос.

Электронный блок управления

Не редко именно электронные мозги автомобиля ВАЗ 2114 становятся источником всех проблем, связанных с холостыми плавающими оборотами. Если вышел из строя какой-то датчик, это воздействует на получение ЭБУ неправильной информации. Следовательно, двигатель работает не при тех параметрах, которые ему необходимы.

Самостоятельно продиагностировать и выявить неисправности электронного блока управления, увы, не получится. Для этого необходим соответствующий опыт, наличие специального оборудования и инструментов. Потому данный вопрос решается в качественном автосервисе и никак иначе.

Датчики

Если инжекторная ВАЗ 2114 глохнет на холостых оборотах, проблема кроется в датчиках, подающих неправильные сигналы на электронный блок управления.

Есть три датчика, которые могут оказаться причиной нарушения работоспособности мотора:

Если проверка покажет, что датчики исправны, тогда причины поломки нужно искать в свечах зажигания и воздушном фильтре. И не ищите проблему только в самом датчике. Не исключено, что повредилась проводка, соединяющая его с ЭБУ.

Рассмотрим проблемные датчики, потенциально являющиеся причиной плавающих оборотов, более подробно.

Если ваш ВАЗ 2114 глохнет на холостых оборотах, а двигатель у него инжекторный, ищите проблему в первую очередь у датчика РХХ. Он монтируется на корпус дросселя, потому найти его можно около датчика положения дроссельной заслонки. Крепится искомый нами элемент двумя винтами.

Для проверки РХХ вам потребуется мультиметр:

  • Включите зажигание;
  • Отключите колодку проводки от датчика;
  • Устройством мультиметр замерьте сопротивление между контактами датчика;
  • Нормальный показатель составляет около 40-80 Ом;
  • Если полученные данные не попадают в указанные рамки, регулятор вышел из строя;
  • Единственно верное решение проблемы — замена датчика.

Следующим на очереди будет датчик массового расхода воздуха. Не редко из-за него возникают плавающие обороты на холостых.

Почему вышка на ВАЗ 2114 инжектор не работает?

Вышка на ВАЗ 2114 инжектор может не работать по нескольким причинам. Рассмотрим основные из них:

1. Поломка механизма вышки: Данная причина наиболее распространена. В процессе эксплуатации вышки могут возникнуть поломки, например, износ шестерни привода вышки или обрыв провода, соединяющего вышку с датчиком оборотов двигателя. При поломке механизма вышки необходимо произвести замену или ремонт неисправных деталей и элементов.

2. Неправильная работа датчика оборотов двигателя: Датчик оборотов двигателя является ключевым компонентом, который передает информацию о частоте вращения коленчатого вала двигателя в электрический сигнал. Если датчик неисправен или неправильно настроен, то он не сможет передать правильные данные на тахометр, что приведет к его неработоспособности. В таком случае требуется проверка и замена датчика оборотов двигателя.

3. Неисправность приборной панели: В редких случаях, причиной неисправности вышки может быть неисправность самой приборной панели. На приборной панели находится тахометр и все его элементы, такие как кнопки и контакты. Если приборная панель повреждена или сломана, то тахометр не будет функционировать. Решением в данном случае является ремонт или замена приборной панели.

4. Проблемы с подключением электропитания: Некорректное подключение электропитания также может привести к неработоспособности вышки. Проверьте целостность и подключение проводов, а также работу предохранителей и реле, отвечающих за питание тахометра. Если электропитание не подается на тахометр, то он не будет работать.

В случае неработоспособности вышки на ВАЗ 2114 инжектор, рекомендуется производить диагностику и ремонт у специалистов в автосервисе с использованием специализированного оборудования и инструментов.

Стрелка тахометра дергается — причины

В некоторых случаях определить почему прыгает стрелка тахометра автомобилист может самостоятельно

Для этого обращают внимание на работу силового агрегата. Если стрелка прыгает при изменении числа оборотов, значит изделие исправно

Можно подключить заведомо рабочий прибор. Если показания не изменились, значит нарушена работа систем двигателя внутреннего сгорания.

Неисправность непосредственно тахометра

Если стрелка тахометра прыгает, сбрасывают его показатели. Для этого нажимают кнопку на задней панели.

Существует несколько неисправностей при которых стрелка прыгает:

Какой бензин экономичнее?
А92А95

  • перегорание провода, в результате электрические импульсы подаются нестабильно;
  • окисления на контактах соединения с электропроводкой;
  • нарушение работоспособности катушки;
  • подклинивание стрелки.

При наличии неисправностей тахометра заменяют его заведомо рабочим. После этого прибор будет работать в нормальном режиме.

Неполадки двигателя и его систем

Если стрелка прыгает на рабочем тахометре, выявляют причины неисправности двигателя внутреннего сгорания. Для этого проводят ряд диагностических мероприятий. Силовая установка работает неустойчиво по нескольким причинам.

Неисправна катушка зажигания

Поломка возникает на карбюраторных и инжекторных двигателях. Признаком нарушения в работе катушки может быть наличие масляных подтеков. Их появлению способствует перегрев детали.

При проверке осматривают изделие на предмет наличия трещин на изоляторе. Если изолирующий материал треснут, искра периодически пробивает на корпус детали. При этом система зажигания работает нестабильно и стрелка тахометра прыгает.

Точно диагностировать неисправность катушки зажигания можно с использованием специализированного оборудования. Потребуется обратиться на станцию технического обслуживания. Самостоятельно можно заменить деталь заведомо рабочей.

Поломка ТНВД

В дизельных агрегатах топливо подается в рабочие цилиндры под высоким давлением. Неправильная работа топливного насоса высокого давления приведет к тому, что стрелка тахометра будет прыгать.

Для диагностики деталей ТНВД используют стенд. Самостоятельная настройка узла без применения оборудования невозможна.

В некоторых случаях причиной того, что стрелка тахометра прыгает, может быть засор топливных форсунок. Такая неисправность чаще случается на дизельных и инжекторных моторах.

Пробой бронепровода

Искра от распределителя зажигания к свече подается по бронепроводу. Нарушение целостности его изоляции приводит к пробою искры на массу.

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

  • Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;

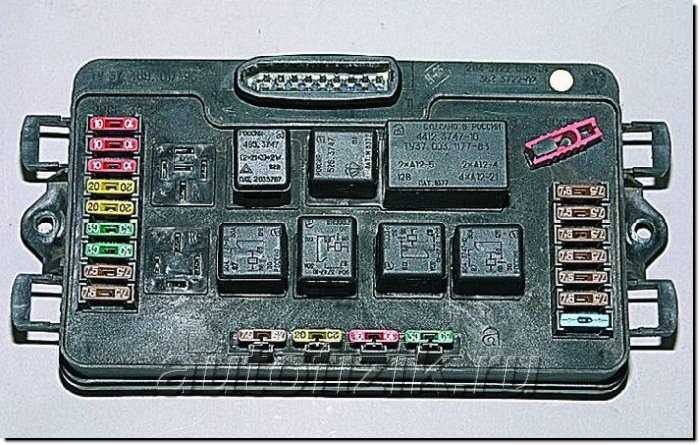

  • Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Устройство

Тахометр ВАЗ «четырнадцатой» модели устроен очень просто. Его основой является модуль зажигания автомобиля. В этом устройстве находится импульсный прерыватель Холла. За счет оборотов этого устройства образуется электрический импульс. За один оборот коленчатого вала образуется всего 2 разряда (для 1–3 и 2–4 поршня). Эти сигналы передаются бортовому компьютеру. ЭБУ рассчитывает скорость и количество поступивших импульсов. На основе этих данных рассчитывается величина электрического сигнала и его длительность, который будет передаваться блоку приема тахометра в салоне автомобиля. Также ровно идентичный сигнал, но с большей частотой, приходит к ЭБУ от датчика коленвала. Компьютер сопоставляет число импульсов, и передает результат в виде импульсного напряжения на сам тахометр, расположенный на приборной панели автомобиля. Два совершенно разных устройства позволяют получить наиболее точные данные о количестве оборотов силового агрегата.

Система довольно простая, но и в ней часто случаются поломки. Далее подробно будут описаны симптомы неисправности тахометра.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками » Авто центр ру

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

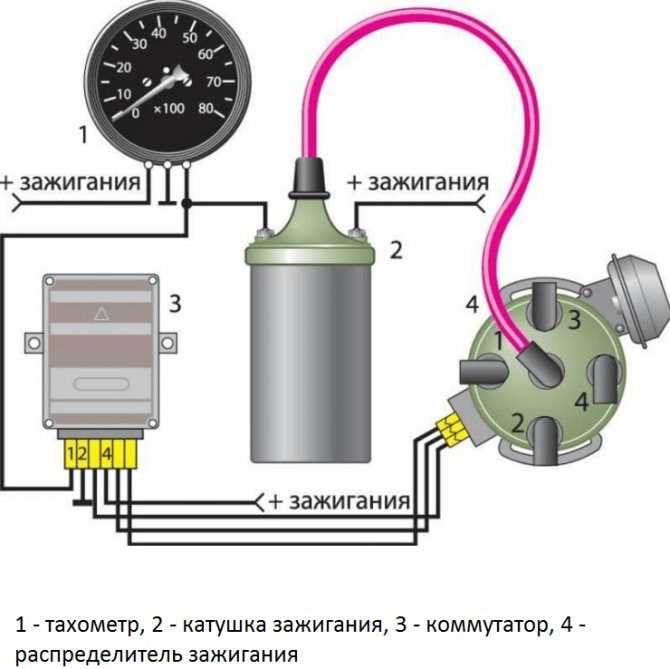

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса.

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

  1. Отключите проводку, питающую прибор.
  2. Поверните ключ в замке зажигания.
  3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  1. Кабель белого цвета необходимо для соединения подсветки.
  2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  4. Коричневый проводок подключается к выводу К+ на катушке.
  5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Извините, в настоящее время нет доступных опросов.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

https://youtube.com/watch?v=a_eOzo5bKNc

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Советы для автомобилистов

На левой стороне комбинации приборов легкового автомобиля Лада Калина, установлен тахометр, по которому водитель может определить частоту вращения коленчатого вала двигателя. Неисправности в электрической цепи этого прибора могут приводить либо к полному прекращению его показаний (стрелка тахометра при работающем двигателе лежит на нуле), либо к скачкам стрелки по шкале, что не позволяет определить точное число оборотов коленвала.

Первое, что делают водители в этом случае, открывают капот и на пару минут снимают минусовую клемму аккумуляторной батарей, пытаясь таким образом сбросить ошибки из памяти контролера. Если это не помогло восстановить работоспособность тахометра, тогда необходимо провести диагностический тест на выявление номеров ошибок.

Все стрелки приборов должны начать движение из нулевого положения в конечное и обратно. Если стрелка тахометра не начала движения или движение начала, но не вернулась в исходное положение, то это будет говорить о том, что неисправность находится внутри комбинации приборов. Учитывая то, что шаговые электродвигатели, при помощи которых перемещается стрелка тахометра, и монтажные платы в розничную продажу не поступают, менять придётся всю комбинацию приборов в сборе.

Если тахометр успешно прошёл тест, тогда неисправность придётся искать за пределами комбинации приборов. Самостоятельно, большинство водителей, могут проверить только состояние клемм в колодках электрической цепи тахометра, так как это можно сделать визуально. В первую очередь нужно проверить клемму №30 низковольтного входа тахометра, к которой должен подходить коричнево-красный провод, идущий от электронного блока управления (ЭБУ).

Также следует проверить клеммы колодки низковольтной цепи модуля зажигания, так как именного с него поступает сигнал в электронный блок управления, о частоте вращения коленчатого вала двигателя. Если с этими клеммами всё в порядке, тогда остаётся только проверить ЭБУ, но это лучше доверить грамотному специалисту, хорошо разбирающемуся в автомобильной электронике.

Некоторые автовладельцы Лады Калины сталкивались с проблемой, когда стрелка тахометра поднималась, а потом не возвращалась на место. Причин неисправности может быть несколько. Как показывает опыт, большинство автовладельцев сначала снимают на 5-10 минут клемму с АКБ, чтобы сбросить ошибки, но это, как правило, не помогает.

Тахометры разделяют на цифровые и аналоговые

Аналоговые тахометры — довольно простой и надежный прибор измерения. Конструкция разрабатывалась с учетом многолетнего опыта и с применением современных технологий производства.

Современный тахометр состоит из следующих деталей и конструктивных частей:

  • базовая микросхема;
  • электромагнитная катушка с экранированной обмоткой;
  • кабеля отбора показателей с коленчатого вала;
  • тарированная шкала;
  • стрелка указателя.

Принцип действия тахометра основывается на передаче сигнала от вала по кабелям на микросхему, которая обеспечивает перемещение стрелки по шкале. Отбор сигнала может выполнятся непосредственно от вала, от генератора машины или от других валов отбора мощности с соответствующим коэффициентом преобразования исходного сигнала.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Основные причины

Неисправности тахометра на ВАЗ 2114 инжектор могут быть вызваны несколькими причинами. В таблице ниже приведены основные возможные причины такой неисправности:

Причина Описание
Неисправная электрическая цепь Возможно, кабель, соединяющий тахометр с датчиком скорости, поврежден или оборван.
Неисправный датчик скорости Датчик скорости, отвечающий за передачу сигнала тахометру, мог выйти из строя или испытывать проблемы в работе.
Неисправный тахометр Сам тахометр может быть неисправен из-за обрыва или короткого замыкания.
Проблемы с электрической системой автомобиля Если проблемы с тахометром наблюдаются одновременно с другими электрическими неисправностями автомобиля, возможно, причина кроется в неисправности электрической системы.
Программное обеспечение автомобиля В некоторых случаях проблемы с тахометром могут быть вызваны ошибками или неисправностями в программном обеспечении автомобиля.

Если тахометр автомобиля не работает, рекомендуется обратиться к специалистам для проведения диагностики и устранения неисправности.

Решения проблем с тахометром и спидометром:

Когда тахометр и спидометр на ВАЗ 2114 не работают, существуют несколько возможных решений проблемы. Во-первых, следует проверить состояние проводки и электронных соединений, которые отвечают за передачу сигналов от датчика скорости и электронного блока управления к приборной панели.

Если проводка и соединения на месте и не повреждены, вероятно, проблема связана с неправильной работой датчика скорости. Для решения этой проблемы необходимо проверить датчик на работоспособность и в случае необходимости заменить его на новый.

Еще одной возможной причиной неисправности может быть проблема с электронным блоком управления. В этом случае необходима диагностика и ремонт блока управления, а также проверка всех его соединений.

Кроме того, необходимо обратить внимание на саму приборную панель – возможно, проблема связана с неисправностью самого прибора. В этом случае его необходимо заменить на новый или отремонтировать

Итак, решение проблем с тахометром и спидометром на ВАЗ 2114 инжектор может состоять в проверке и замене датчика скорости, диагностике и ремонте электронного блока управления, а также замене или ремонте самой приборной панели

Важно осуществлять все действия с осторожностью и по возможности обращаться к специалистам для проведения диагностики и ремонта

Проверка и замена датчика скорости:

Одной из причин неисправности тахометра и спидометра на ВАЗ 2114 инжектор может быть неправильная работа датчика скорости.

Для начала следует проверить состояние датчика скорости. Для этого необходимо отключить его от электронного блока управления и измерить его сопротивление мультиметром. В нормальном состоянии сопротивление должно быть примерно 1000-2000 ом при комнатной температуре.

Если сопротивление датчика скорости не соответствует указанным значениям, то следует заменить его на новый. Замена датчика скорости довольно простая процедура, однако перед заменой стоит убедиться, что проблема именно в датчике скорости, а не в электронном блоке управления или в электронных соединениях.

Если же сопротивление датчика скорости находится в пределах нормы, то причиной неисправности тахометра и спидометра может быть проблема с электронным блоком управления или с электронными соединениями.

Для более точной диагностики и ремонта электронного блока управления рекомендуется обратиться к специалистам или автосервису. Они проведут комплексную диагностику и выявят причину неисправности, а также предложат оптимальное решение проблемы.

Диагностика и ремонт электронного блока управления:

Если после проверки датчика скорости и электрических соединений вы не обнаружили никаких проблем, то возможно причина неисправности тахометра и спидометра кроется в электронном блоке управления.

Для диагностики электронного блока управления необходимо обратиться к специалисту, который сможет подключить автомобиль к компьютеру и получить информацию о возможных ошибках в системе.

На основе полученных данных специалист сможет определить неисправность в электронном блоке управления и провести необходимый ремонт.

Иногда неисправность может быть обусловлена программными ошибками или необходимостью обновления программного обеспечения. В этом случае специалист сможет выполнить обновление прошивки электронного блока управления, что решит проблему малой затратой времени и средств.

Однако, в некоторых случаях может потребоваться замена электронного блока управления. Это более дорогостоящая процедура, так как требует приобретения нового блока и его установки специалистом с использованием специального оборудования.

В любом случае, если у вас возникла проблема с тахометром и спидометром ВАЗ 2114 инжектор, не рекомендуется самостоятельно заниматься диагностикой и ремонтом электронного блока управления, так как это может привести к большим финансовым затратам и непредсказуемым результатам.

спидометр на ВАЗ 2114 То работает то нет

проведи тест спидометра зажимай кнопку на спидометре с права и прокрути ключ на 1 деление если спидометр оживет то датчики если нет то контакт массы от вибрации ослаб и где то болтается ( русское авто удивляться нечему))))

так поменяйте))

датчик скорости смотри

меняй весь спидометр. Это недорого и можно быть спокойным!

Датчик скорости. проводка к разьему датчика. все остальные варианты в коробке в приводе спидометра. отказы в приборке за 10 лет в спидометре не было. сотрудник автоваз

Владелец ВАЗ 2114, 2004 г. в. и, соответственно, обладатель всех вытекающих проблем. У меня отключалась ВСЯ панель (спидометр, тахометр, температура, уровень бензина…)…. проблема решилась снятием клемм ))) Попробуй, мало ли, вдруг получится!

поменяй датчик скорости стоит на коробку стоит пару сотен! у меня на приоре такое было!

Под замену датчик скорости. Он всегда так медленно и постепенно умирает

Датчик детонации, ДТОЖ, скорости и другие

Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

К числу не менее важных механизмов стоит отнести:

  1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости. Ситуация чуть посложнее

Ее признаки очень характерны:

  • Указатели не работают все:спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
  • Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
  • Зажигание срабатывает режимно, машина заводиться не отказывается;

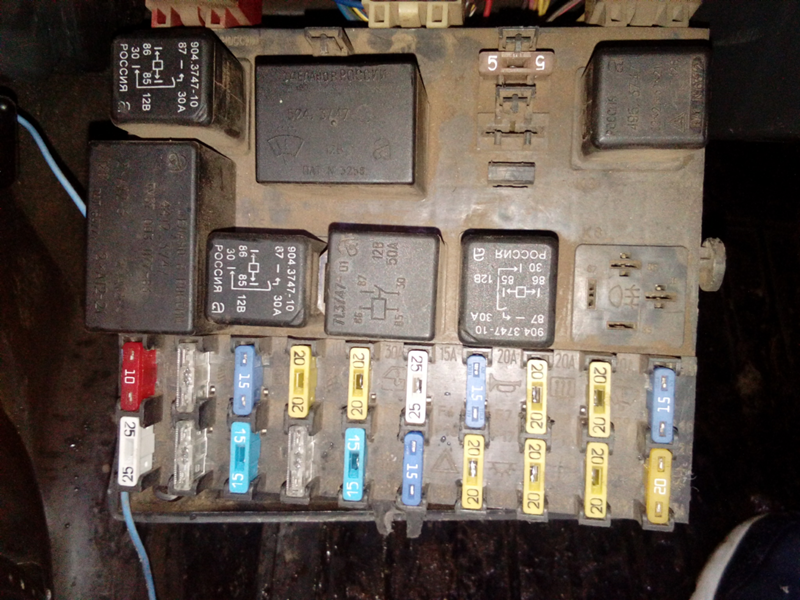

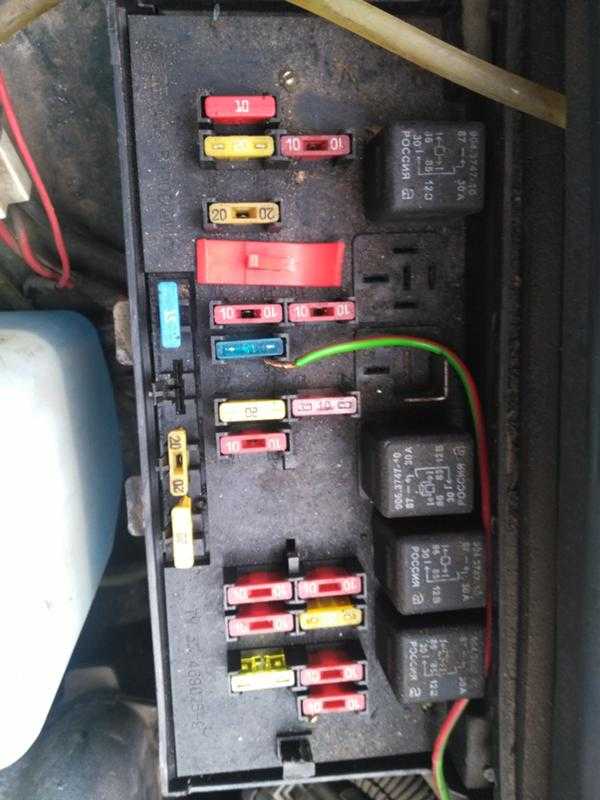

  • Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Датчик положения коленвала

Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

Заключение

Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

Датчик Расположение
Положения коленчатого вала (датчик синхронизации) Возле шкива привода электрогенератора
Положения дроссельной заслонки На корпусе дроссузла
Положения распредвала (датчик фаз) Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
Детонации Между 2 и 3 цилиндрами около вентилятора
Температуры жидкости охлаждения (датчик температуры двигателя) Около вкусного патрубка рубашки охлаждения ГБЦ
Скорости На коробке переключения передач
Холостого хода (РХХ) Около дроссельной заслонки на дроссельном узле

Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
Кислорода (лямбда зонд) Перед резонатором в приемном коллекторе системы выхлопа

Давления масла На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров

Уровня тормозной жидкости Это поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

  1. Полная замена механизма.

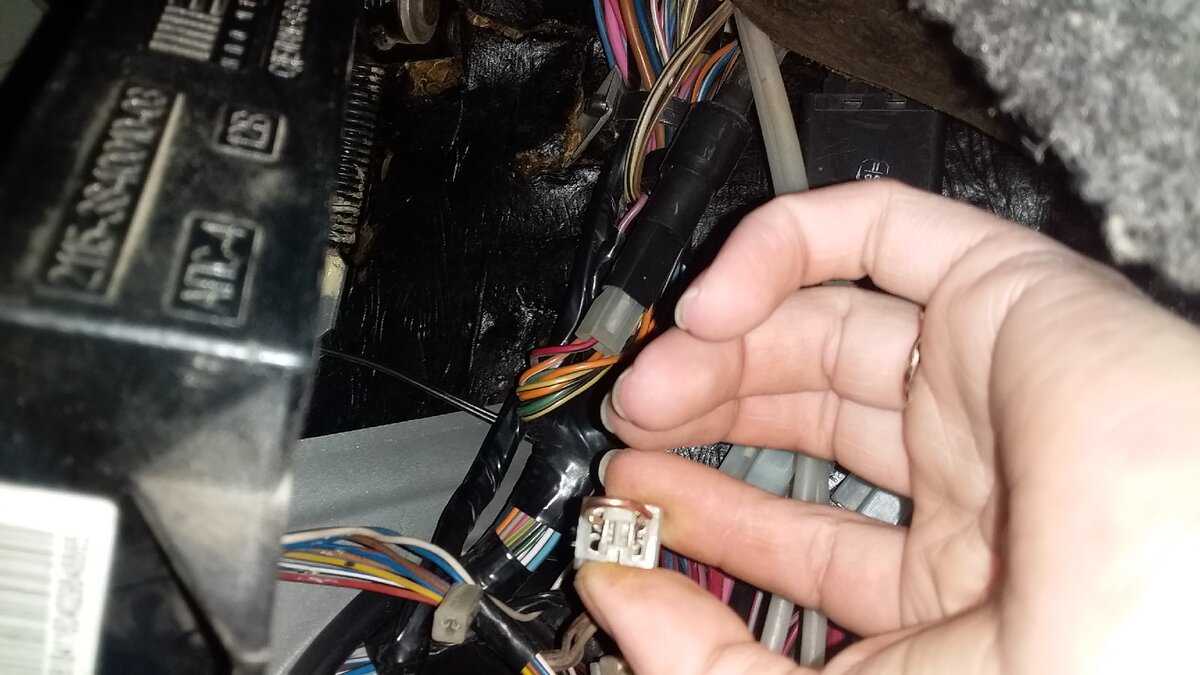

  2. Замена проводки.
  3. Зачистка контактов от окисления или замена.

Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
