Какое должно быть давление в топливной рампе на ваз 2114

Как правильно замерить в топливной рампе давление

Способы проверки давления в топливной раме

Процедура измерения давления в рампе ваз 2114 проводится для выявления неисправности подачи бензина в форсунки.

Признаков неисправности топливной системы может быть несколько:

  • нестабильность в работе мотора автомобиля (мотор троит);
  • повышенный объем угарного газа на выходе;
  • необоснованное увеличенное потребление бензина (рост до 30-50%);
  • сбои в работе силового узла;
  • падение мощности двигателя при нормально работающем электронном блоке управления.


Замер давления в топливной рампе

Первое, что нужно сделать владельцу автомобиля, выявив эти неисправности – это произвести замер давления в рампе.

Перед работой необходимо подготовить следующие инструменты и материалы:

  • плоскогубцы;
  • отвертку;
  • сантехнический лен;
  • топливный или кислородный шланг (внутренний диаметр должен быть не менее 8 мм);
  • механический манометр с пределом измерения до 7 атмосфер;
  • несколько хомутов;
  • емкость для слива топлива;
  • колпак для скручивания ниппелей.


Демонтаж топливной рампы ваз 2114

Порядок работы:

  1. Под патрубок манометра наматываем сантехнический лен, вворачиваем его в шланг и закрепляем хомутом.
  2. Руками или плоскогубцами снимаем колпачок с топливной рампы.
  3. При помощи колпачка откручиваем ниппель и надеваем шланг с манометром. Закрепляем соединение при помощи хомута.
  4. Заводим двигатель и фиксируем показания манометра.
  5. Для проверки регулятора давления открепляем шланг, ведущий от регулятора к впускному коллектору. При этом манометр должен показать увеличение давления до 3-3,2 атм. Если показания давления не изменились, возможно, проблема в топливном насосе.
  6. Теперь следует измерить, какое максимальное давление развивает насос. При помощи плоскогубцев пережимается обратный топливопровод. Новый насос должен показать не менее 6 атм. Если манометр фиксирует 5 атм, то насос уже сильно изношен, но какое-то время еще может продолжать работать. Насос однозначно неисправен при показаниях меньше 4 атм.
  7. Проверяем состояние трубопровода. Для этого находим узел бензонасоса (под задним сидением) и определяем тип соединения. Быстросъемное соединение можно приобрести в магазине буквально за копейки. Если же соединение резьбовое, то покупается целиком труба и отрезается наконечник. На один его конец надеваем шланг с манометром, а второй подключаем к выходу насоса. Теперь проверяем давление. Если манометр показывает 6 атм, то просто проливаем всю систему и осуществляем замену фильтра тонкой очистки. При замене фильтра шланг подачи бензина направляем в заранее приготовленную емкость и включаем зажигание. Внимательно осматриваем топливо, пролившееся в емкость, устанавливаем новый фильтр и снова повторяем процедуру. Если после нового фильтра бензин будет грязный, обязательно промываем форсунки.

Очистка топливной системы ваз 2114

СОВЕТЫ, КОТОРЫЕ МОГУТ ПРИГОДИТЬСЯ ПРИ ИЗМЕРЕНИИ ДАВЛЕНИЯ

  1. При покупке прибора для замеров не стоит брать манометр с большим верхним пределом давления (бывают манометры, рассчитанные на 16, 25 кг/см² и выше). Точность показания прибора в таком случае будет недостаточной, с большой погрешностью.
  2. При сбросе напора в рампе необходимо запастись ветошью, а также накрыть генератор тряпкой, чтобы на него не попал бензин.
  3. При закручивании штуцера манометра желательно на резьбовое соединение намотать немного пакли, которая применяется при проведении сантехнических работ. Пакля создаст герметичное соединение и исключит подтекание бензина во время работы двигателя.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

  1. бензиновые;
  2. дизельные;
  3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

  • поплавковую камеру и поплавок;
  • распылитель, диффузор и смесительную камеру;
  • воздушную и дроссельную заслонки;
  • топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

  1. с распределенным впрыском;
  2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

  • с непосредственным впрыском;
  • с вихрекамерным впрыском;
  • с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Что такое топливная система двигателя

Топливной системой будет называться оборудование, которое позволяет двигателю работать автономно за счет сгорания сжимаемой в цилиндрах воздушно-топливной смеси. В зависимости от модели автомобиля, типа мотора и других факторов одна топливная система может сильно отличаться от другой, но все они имеют один принцип действия: подают горючее в соответствующие узлы, смешивают его с воздухом и обеспечивают бесперебойную подачу смеси в цилиндры.

Сама по себе система подачи топлива не обеспечивает автономную работу силового агрегата, независимо от его типа. Она обязательно синхронизируется с системой зажигания. Автомобиль может оснащаться одной из нескольких модификаций, которые обеспечивают своевременное воспламенение ВТС. Подробно о разновидностях и принципе работы СЗ в автомобиле рассказывается в другом обзоре. Также система работает совместно с впускной системой ДВС, о которой подробно рассказывается здесь.

Правда, вышеупомянутая работа ТС касается бензиновых агрегатов. Дизельный двигатель работает по другому принципу. Если коротко, то в нем нет системы зажигания. Солярка загорается в цилиндре за счет раскаленного из-за высокой компрессии воздуха. Когда поршень завершает такт сжатия, порция воздуха в цилиндре сильно нагревается. В этот момент осуществляется впрыск дизтоплива, и ВТС загорается.

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов — центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.
Неприятные ситуации могут застать в любое время суток, поэтому если нужна круглосуточная техпомощь на дороге, обращайтесь в компанию КЭРЕЛ.

Как работает система впрыска топлива

Собственно, какая разница, что там происходит под капотом у нашего автомобиля? Едет, и слава богу. А если говорить о системе питания в принципе, то по большому счету, и карбюратор, и инжектор выполняют одну и ту же функцию, только несколько другими средствами. Не факт, что инжектор справляется лучше, он просто дешевле в изготовлении и проще в настройках, чем карбюратор. Его величество карбюратор — это интеллигентная и изящная металлическая конструкция, которая без посторонней помощи способна обеспечивать двигатель топливом. Инжектор — разбалованный принц, которому то топливом не угодили, то давление ему не то. Но обо всем по порядку.

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

  • манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв. потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
  • шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
  • 2 — 4 хомута для закрепления шлангов
  • отвертку и плоскогубцы
  • колпачок для скручивания ниппелей в автомобильных шинах
  • емкость, желательно широкую, для сбора топлива при его стравливании в ТР
  • ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

  • при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
  • в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
  • с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
  • с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
  • при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

Внимание! Перед тем как приступить к замерам — убедиться, что в топливной системе поддерживается герметичность, нигде нет подтеканий и микротрещин. В противном случае результаты замеров будут недостоверными

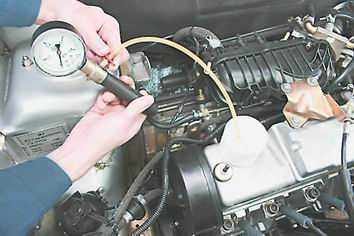

  1. В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
  2. На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
  3. Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
  4. Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.

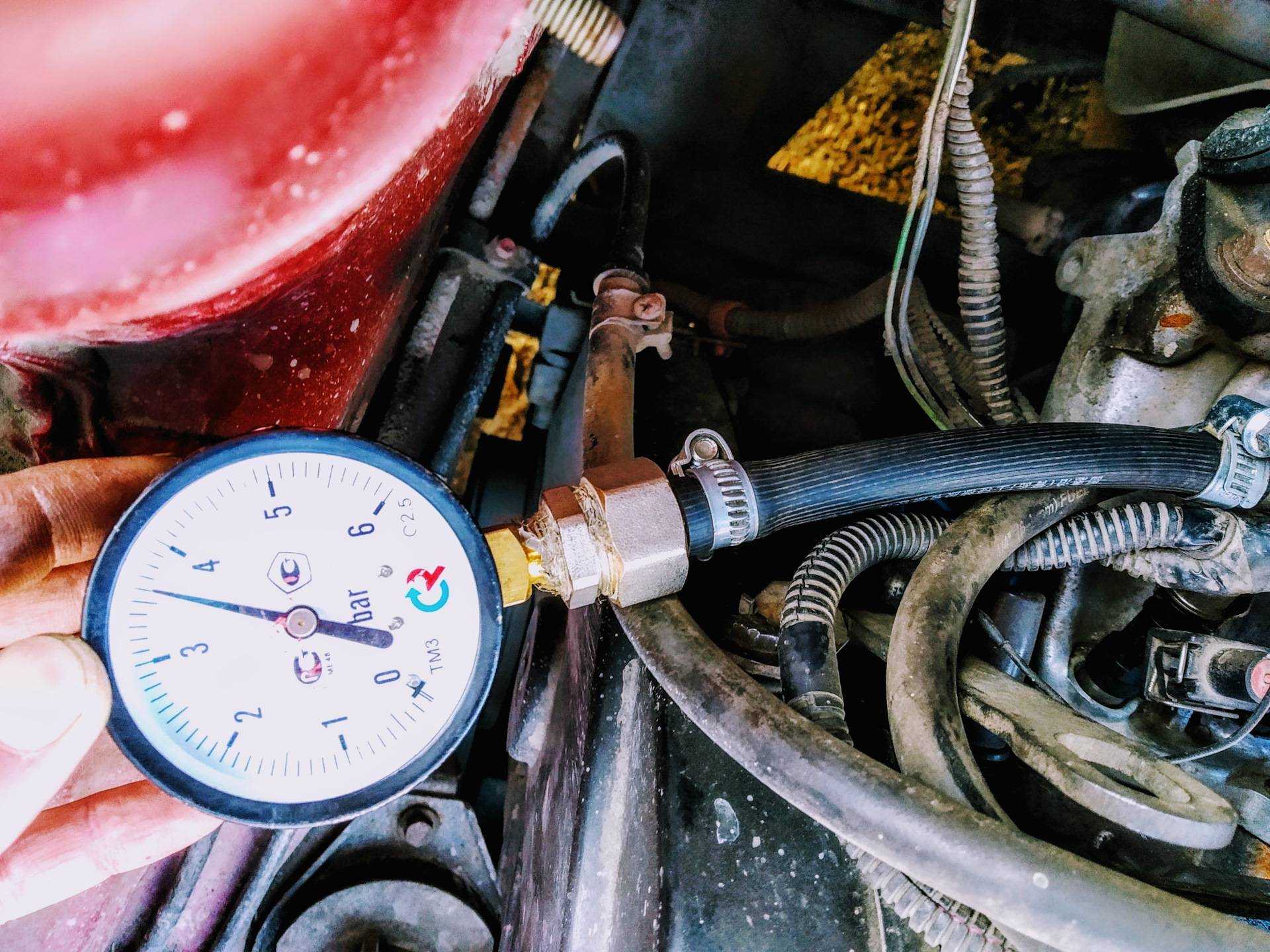

  5. После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
  6. Прочно затянуть хомут на штуцере, не допуская подтеканий.
  7. С помощью бензонасоса подкачать топливо в ТР.

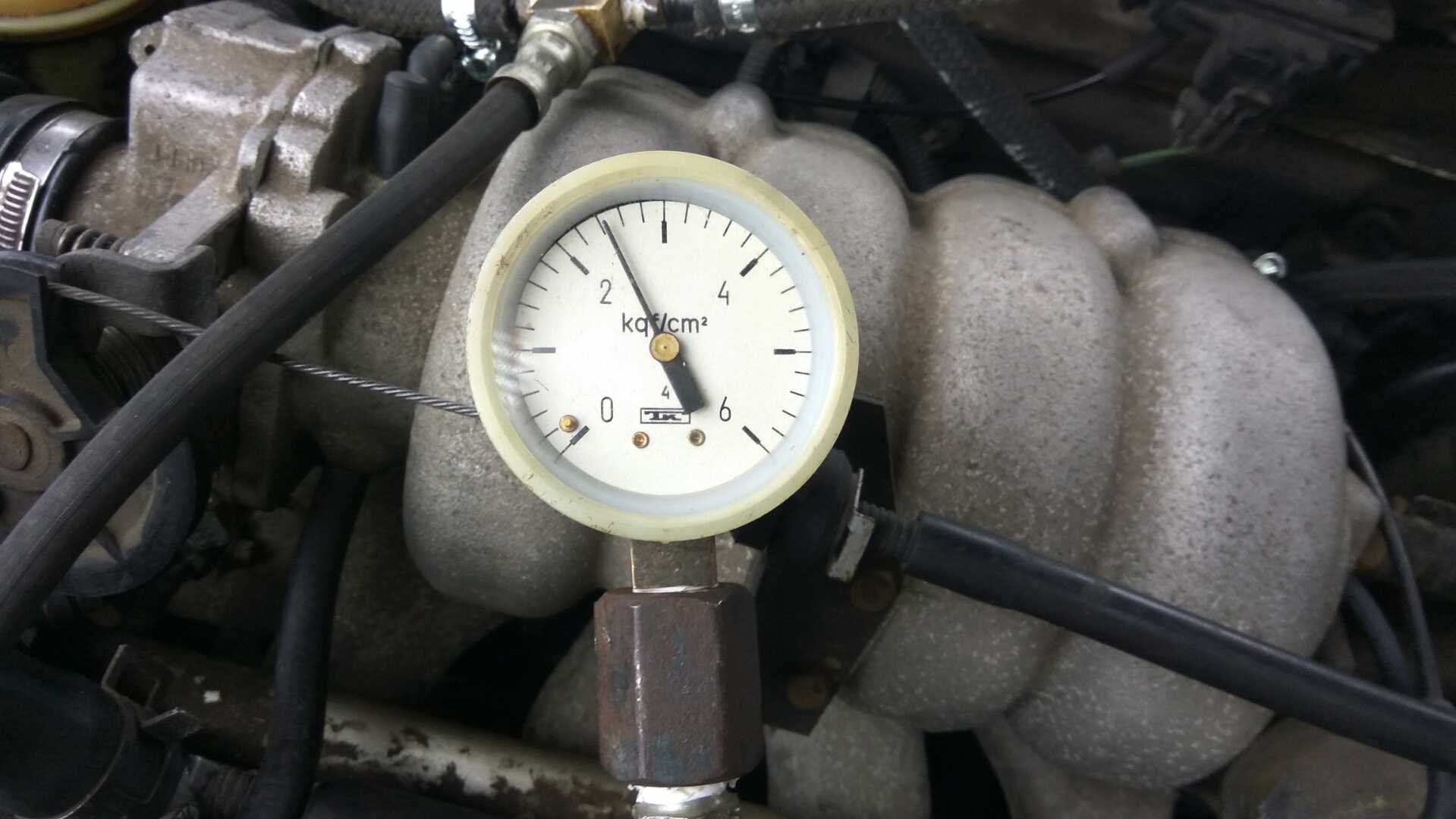

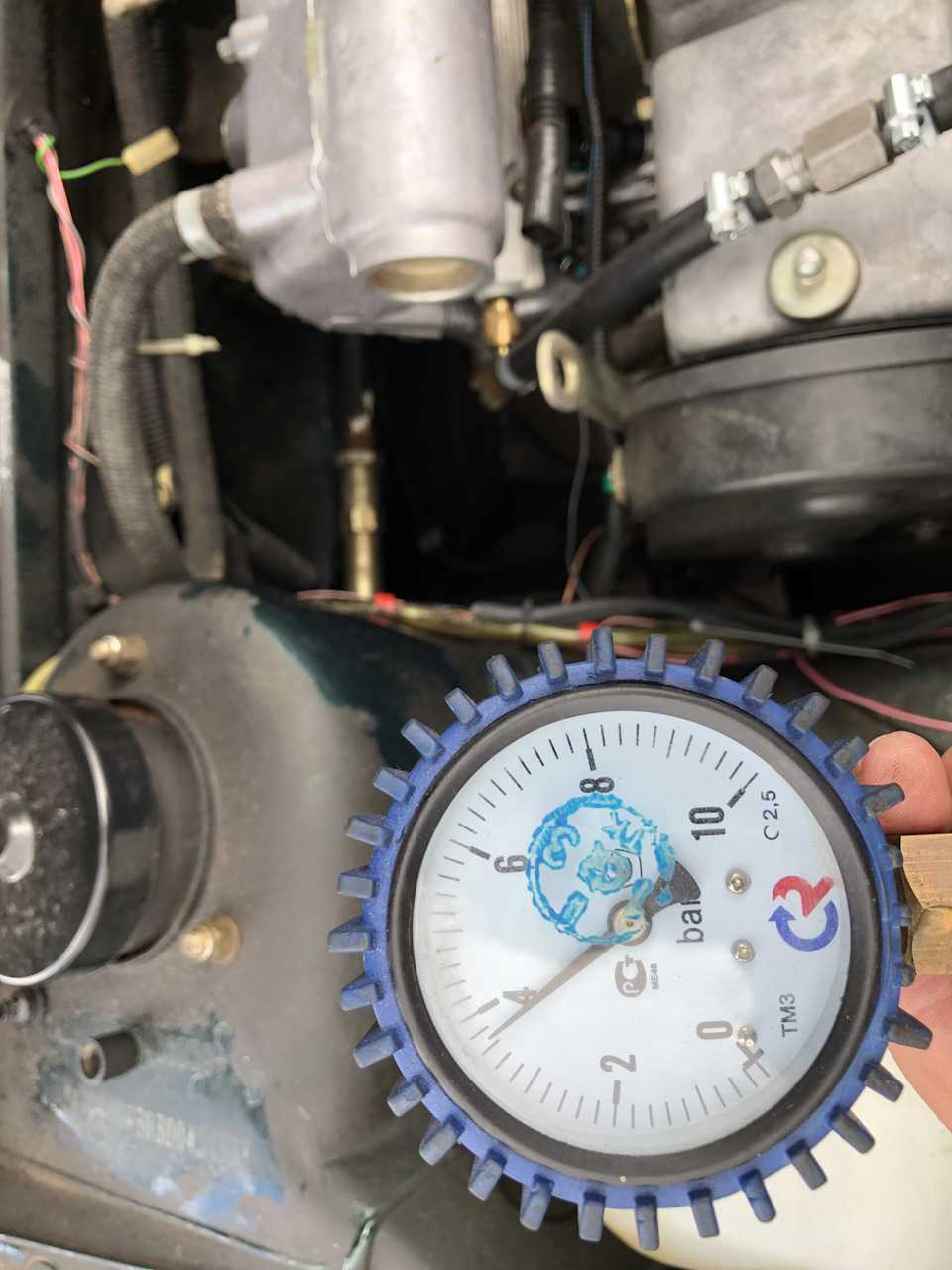

  8. Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв. не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
  9. Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
  10. Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв. значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
  11. В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

https://youtube.com/watch?v=QaJwthsYi3Q

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Принцип и общая схема работы топливной системы

Последовательность работы топливной системы дизельного двигателя следующая. Солярка закачивается из топливного бака при помощи топливоподкачивающего насоса (шестерёнчатого, либо помпового типа), а после фильтрации она подаётся топливным насосом высокого давления (ТНВД) на форсунки. Топливо после закачки из бака проходит сначала через фильтр грубой очистки, избавляясь от крупных включений. Далее, уже непосредственно перед топливным насосом высокого давления – сквозь фильтр тонкой очистки. В связке с ТНВД работают форсунки, через которые солярка в распылённом состоянии и впрыскивается в цилиндры.

Схему топливной системы дизельного двигателя двигателя можно не условно, а вполне чётко разделить на два отсека: высокого давления и низкого. На участке низкого давления осуществляется предварительная подготовка, фильтрация топливной смеси, перед его отправкой в отдел высокого давления. Отсек высокого давления, в свою очередь, дорабатывает смесь до конца и переводит её в рабочую камеру.

Система питания бензинового двигателя карбюраторного типа

В карбюраторном двигателе система подачи топлива работает следующим образом.

Топливный насос (бензонасос) подает топливо из бака в поплавковую камеру карбюратора. Топливный насос, обычно мембранный, расположен непосредственно на двигателе. Привод насоса осуществляется при помощи штока-толкателя эксцентриком на распределительном валу.

Очистка топлива от загрязнений совершается в несколько этапов. Самая грубая очистка происходит сеточкой на заборнике в топливном баке. Затем топливо фильтруется сеточкой на входе в бензонасос. Также сетчатый фильтр-отстойник установлен на входном патрубке карбюратора.

В карбюраторе очищенный воздух из воздушного фильтра и бензин из бака смешиваются и подаются во впускной трубопровод двигателя.

Карбюратор устроен таким образом, чтобы обеспечить оптимальное соотношение воздуха и бензина в смеси. Это соотношение (по массе) составляет приблизительно 15 к 1. Топливовоздушная смесь с таким соотношением воздуха к бензину называется нормальной.

Нормальная смесь необходима для работы двигателя в установившемся режиме. На других режимах двигателю могут потребоваться топливовоздушные смеси с иным соотношением компонентов.

Обедненная смесь (15-16,5 частей воздуха к одной части бензина) имеет меньшую скорость сгорания по сравнению с обогащенной, но зато происходит полное сгорание топлива. Обедненная смесь применяется при средних нагрузках и обеспечивает высокую экономичность, а также минимальный выброс вредных веществ.

Бедная смесь (более 16,5 частей воздуха к одной части бензина) горит очень медленно. На бедной смеси могут возникать перебои в работе двигателя.

Обогащенная смесь (13-15 частей воздуха к одной части бензина) обладает наибольшей скоростью сгорания и используется при резком увеличении нагрузки.

Богатая смесь (менее 13 частей воздуха к одной части бензина) горит медленно. Богатая смесь необходима при пуске холодного двигателя и последующей работе на холостом ходу.

Для создания смеси, отличной от нормальной, карбюратор снабжен специальными устройствами — экономайзер, ускорительный насос (обогащенная смесь), воздушная заслонка (богатая смесь).

В карбюраторах разных систем эти устройства реализованы по-разному, поэтому здесь мы не будем рассматривать их более подробно. Суть просто в том, что система питания бензинового двигателя карбюраторного типа содержит такие конструктивные элементы.

Для изменения количества топливовоздушной смеси и, следовательно, частоты вращения коленчатого вала двигателя служит дроссельная заслонка. Именно ею управляет водитель, нажимая или отпуская педаль газа.

Неисправности и сервисное обслуживание

В процессе эксплуатации транспортного средства топливная система автомобиля испытывает нагрузки, приводящие к ее нестабильному функционированию или выходу из строя. Наиболее распространенными считаются следующие неисправности.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительный срок службы, воздействие окружающей среды приводят к загрязнению и засорению топливопроводов, бака, фильтров (воздушного и топливного) и технологических отверстий устройства приготовления горючей смеси, а также поломке топливного насоса. Система потребует ремонта, который будет заключаться в своевременной замене фильтрующих элементов, периодической (раз в два-три года) прочистке топливного бака, карбюратора или форсунок инжектора и замене или ремонте насоса.

Потеря мощности ДВС

Неисправность топливной системы в данном случае определяется нарушением регулировки качества и количества горючей смеси, поступающей в цилиндры. Ликвидация неисправности связана с необходимостью проведения диагностики устройства приготовления горючей смеси.

Утечка горючего

Утечка горючего – явление весьма опасное и категорически не допустимое. Данная неисправность включена в «Перечень неисправностей…», с которыми запрещается движение автомобиля. Причины проблем кроются в потере герметичности узлами и агрегатами топливной системы. Ликвидация неисправности заключается либо в замене поврежденных элементов системы, либо в подтягивании креплений топливопроводов.

Таким образом, система питания является важным элементом ДВС современного автомобиля и отвечает за своевременную и бесперебойную подачу топлива к силовому агрегату.

Топливная система – важнейшая часть автомобиля, которая служит для подачи топлива из бака в камеру сгорания двигателя. Она состоит из множества элементов, предназначенных для транспортировки, фильтрации, учета, подготовки и отвода топлива. В статье подробнее рассмотрим топливные системы бензиновых и дизельных двигателей, а также узнаем, что такое линия возврата топлива (“обратка”) и зачем она нужна.

Функции, устройство и принцип функционирования

Для каждой машины характерно такое понятие, как «запас хода». Он определяется расстоянием, которое автомобиль может проехать с полным баком без дозаправки. На этот показатель влияет множество факторов: сезонные, погодные и естественные условия движения, характер дорожного покрытия, степень загруженности транспортного средства, индивидуальные особенности водителя во время движения и т.д. Однако основную роль в определении «аппетита» автомобиля играет топливная система и ее правильное функционирование.

Топливная система выполняет следующие функции:

  1. заправка, очистка и хранение топлива;
  2. очистка воздуха;
  3. приготовление специальной горючей смеси;
  4. подача смеси в цилиндры ДВС.

Классическая топливная система автомобиля состоит из следующих конструктивных элементов:

  • бак для хранения топлива;
  • топливный насос, выполняющий функции создания давления в системе и форсирования подачи топлива;
  • топливопроводы — специальные металлические трубы и резиновые трубки для транспортировки топлива из топливного бака в двигатель внутреннего сгорания (и излишков топлива в обратном направлении);
  • топливный фильтр (или фильтры;
  • воздушный фильтр (для очистки воздуха от примесей);
  • устройства для приготовления топливовоздушной смеси.

Топливная система имеет довольно простой принцип работы: под действием специального топливного насоса топливо из бака, предварительно пройдя процедуру очистки с помощью топливного фильтра, по топливопроводам подается на устройство, предназначенное для приготовления топлива. -воздушная смесь. И только после этого смесь подается в цилиндры двигателя.

Видео:WP 12. Система подачи топливаСкачать

Признаки проблем с обратным клапаном ВАЗ 2114

1. Увеличение расхода топлива: Если обратный клапан ВАЗ 2114 не функционирует должным образом, может возникнуть проблема с утечкой топлива, что приводит к увеличению расхода топлива. Если вы заметили, что ваша машина стала тратить больше топлива, это может быть связано с неисправностью обратного клапана.

2. Падение давления масла: Обратный клапан отвечает за правильное давление масла в двигателе. Если клапан не работает должным образом, это может привести к падению давления масла. Проверьте уровень и состояние масла в двигателе, так как недостаточное давление масла может вызвать серьезные проблемы с работой двигателя.

3. Проскальзывание сцепления: Если обратный клапан ВАЗ 2114 не функционирует, это может привести к возникновению проблем с сцеплением. Если вы заметили, что сцепление начало проскальзывать или трудно включается, это может быть связано с неисправностью обратного клапана.

4. Потеря мощности двигателя: Неисправный обратный клапан может привести к потере мощности двигателя. Если вы заметили, что ваша машина теряет мощность, особенно при разгоне, это может быть связано с проблемой в работе обратного клапана.

5. Нестабильные обороты холостого хода: Обратный клапан контролирует подачу воздуха во время холостого хода. Если он не функционирует должным образом, это может привести к нестабильным оборотам двигателя в режиме холостого хода. Если ваш двигатель работает неуравновешенно или периодически глохнет при холостом ходу, возможно, причина в неисправности обратного клапана.

Если вы заметили хотя бы один из этих признаков, рекомендуется обратиться к специалисту для диагностики и ремонта обратного клапана ВАЗ 2114.

Как работает система впрыска Common Rail

На блок управления двигателя подается сигнал от датчиков, благодаря которым регулируется необходимое количество топлива, которое подается топливным насосом высокого давления через клапан дозирования топлива. ТНВД накачивает топливо в топливную рампу.

В определенный момент блок управления двигателем подает команду открытия клапана форсунки. Таким образом, блок управления управляет системой впрыска в зависимости от режимов работы двигателя.

Чтобы добиться высокой эффективности работы двигателя в системе Common Rail применяют многократный впрыск топлива на протяжении одного цикла работы двигателя. Виды впрысков: предварительный впрыск, основной впрыск и дополнительный впрыск.

  • два предварительных впрыска — на холостом ходу;
  • один предварительный впрыск — при повышении нагрузки;
  • предварительный впрыск не производится — при полной нагрузке.

Основной впрыск реализует работу двигателя.

Дополнительный впрыск производится для регенирации сажевого фильтра за счет повышения температуры отработавших газов.

Какими должны быть показания в топливной рампе

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС.

Делают замер:

  • При включении зажигания;
  • На холостых оборотах;
  • На перегазовках ДВС;
  • При выключении зажигания.

Показания приблизительно должны быть такими:

  • При включенном зажигании приблизительно около 3 кгс/см²,
  • Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
  • При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
  • После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

  1. Упала производительность бензонасоса,
  2. Забился фильтр тонкой очистки,
  3. Неисправен РДТ.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
