Капитальный ремонт змз 406

Проблемы, доставшиеся двигателю от предшественника

Поскольку рассматриваемый мотор является, по сути, усовершенствованной версией ЗМЗ-406, ему в наследство достались и слабые места предыдущего исполнения. Описание самых распространенных из них надлежит исследовать подробнее:

  1. наиболее проблемным местом считаются гидронатяжители цепного привода ГРМ. Их частое подклинивание препятствует своевременному гашению колебаний цепи. Подобная неисправность дает о себе знать усиливающимся шумом при эксплуатации. Цепь, хуже натягиваемая башмаком, со временем способна перескочить на зуб. В таком случае дорогостоящие мероприятия по ремонту являются единственным выходом из ситуации;
  2. доработка каналов блока и улучшенная прокладка, к сожалению, не гарантируют защиты двигателя от перегрева, к которому он оказался весьма склонным. Причины обычно устраняются заменой негодного термостата или ликвидацией неисправностей в радиаторе охлаждающей системы;
  3. чрезмерное поглощение силовым агрегатом смазки объясняется одной из двух причин. Во-первых, это непригодные маслосъемные кольца или клапанные сальники вызывают повышенный расход. Во-вторых, возможно протекание масла из-под клапанной крышки, причем место утечки аналогично 406 двигателю;
  4. неравномерность холостого хода и некоторые провалы при эксплуатации мотора свидетельствуют о неполадках свечей зажигания. Установка новых деталей взамен непригодных способна полностью ликвидировать проблему;
  5. изношенные гидрокомпенсаторы тепловых зазоров проявляют себя настойчивым стуком, сопровождающим работу силового агрегата. Предельный срок их службы ограничивается 50 тыс.км пробега. Аналогичными симптомами характеризуется износ поршневой группы. Избавиться от докучливого шумового эффекта при эксплуатации двигателя можно своевременной заменой вышедших из строя деталей.

Среди них далеко не последнее место принадлежит неполадкам электрической системы и датчиков. Кроме того, многих владельцев весьма напрягает нестабильная работа бензонасоса. Сборка двигателя также выполняется на недостаточно высоком уровне.

Как и всем русским, привыкшим наслаждаться быстрой ездой, заявленной производителем максимальной скорости, развиваемой автомобилем с заводским силовым агрегатом, обычно недостаточно. Для ее увеличения требуется повысить мощность мотора.

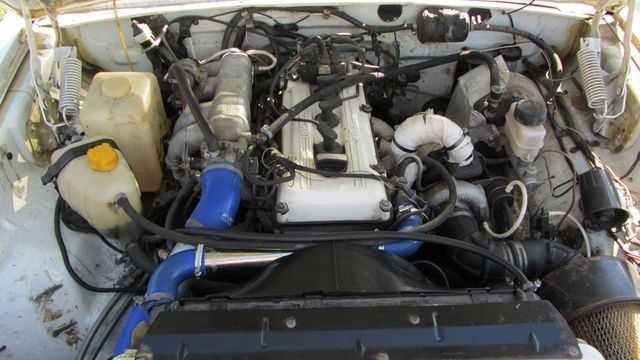

Усиление отдачи 405 двигателя можно осуществить тремя способами:

  1. традиционным форсированием, заключающимся в проведении огромного количества мероприятий по переоборудованию агрегата. Для увеличения мощности выполняются следующие работы:
    • устанавливают активный забор воздуха;
    • камеры сгорания подвергаются специфической доработке;
    • стандартные детали поршневой группы, а также пружины, клапана и валы заменяют модернизированными элементами;
    • совершенствуется выхлопная система.

На выходе получают обновленный двигатель спортивного типа. Мощность возрастает до 200 л.с.;

  1. турбированием;
  2. комплектацией мотора дополнительным компрессором.

Названия двух последних методов не требуют пояснений, поскольку в них содержится исчерпывающая информация. Установка добавочного оборудования наподобие турбины или компрессора также способствует увеличению мощности.

Описание конструкции ШПГ ЗМЗ 406

Поршни 406 двигателя Заволжского завода изготовлены из особого сплава алюминия. Все поршни имеют углубления на дне. Эти углубления предотвращают столкновение поршней с клапанами при обрыве цепи ГРМ. При сборке двигателя после ремонта, для правильной установки поршней, на их стенке имеется надпись «Перед». Эта надпись находиться над бобышкой каждого поршня. Поршень нужно ставить так, чтобы эта надпись была впереди по движению машины.

Каждый поршень укомплектован двумя компрессионными и одним маслосъёмным кольцом. Кольца компрессионные выплавлены из чугуна. Поверхность верхнего кольца, та которая взаимодействует со стенками цилиндра, покрыта тонким слоем хрома. Это ускоряет притирку кольца. Поверхность компрессионного кольца расположенного снизу покрыта тонким слоем олова. Внутренняя поверхность этого кольца, имеет проточку. Это кольцо необходимо устанавливать на поршень, протокой вверх, к донышку поршня.

Маслосъёмное кольцо имеет три элемента: два стальных тонких диска и расширитель. Поршень соединяется с шатуном, при помощи пальца поршневого. Конструкция соединения плавающего типа. Другими словами палец свободно перемещается и в поршне, и в головке шатуна. От бокового смещения, палец удерживают два пружинных стопорных кольца, установленные в бобышках поршней.

Шатуны выполненные из кованной стали, имеют стержень двутаврового сечения. В верхней головке шатуна, находиться запрессованная бронзовая втулка. Нижняя головка на шатуне имеет крышку, прикрученную к шатуну двумя болтами. Крышки проходят обработку совместно с шатунами, поэтому менять местами их нельзя. Крышки и шатуны имеют нумерацию, чтобы их не перепутать при сборке. Гайки болтов, крепящие крышку шатуна, обустроены само стопорящейся резьбой, дополнительного стопорения не требуют.

Днище поршней имеет принудительное охлаждение. Для этого, в стержне шатуна и верхней его головке высверлены отверстия. По ним, под давлением, моторная смазка попадает на днище поршня, тем самым охлаждая его. Вес поршня в сборе с шатуном должен быть одинаковым во всех цилиндрах. Допустимая разница 10 граммов. Нижняя головка шатуна, удерживает шатунные тонкостенные подшипники скольжения.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

  1. Снимите шестерню с выпускного распределительного вала.
  2. Наденьте на нее цепь.
  3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
  4. Убедитесь, что штифты вошли в отверстие на шестерне.
  5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
  6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
  7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
  8. Затяните храповик.
  9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
  10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

голоса

Рейтинг статьи

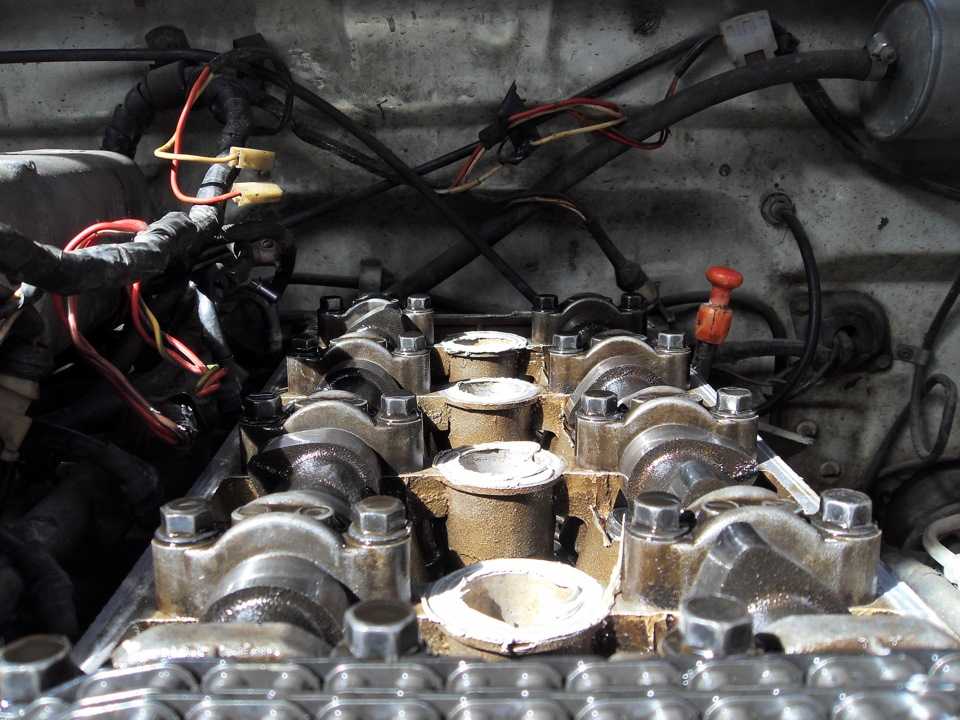

Как определить, что направляющие втулки изношены

Масло в цилиндры попадает и по причине неисправности деталей цилиндро-поршневой группы. Чтобы исключить данную причину, необходимо замерить компрессию. Это исключит неисправность поршневых колец.

Осмотрите свечи зажигания. Наиболее загаженная свеча говорит о проблемах в данном цилиндре.
Далее осматриваем мотор на предмет износа направляющих в следующем порядке:

  1. Открутите гайки, крепящие клапанную крышку к ГБЦ, и снимите ее.
  2. Ослабьте цепь и, совместив метки, открутите и снимите шестерню распредвала.
  3. Постепенно и поочередно открутите постель распредвала и снимите ее.
  4. Демонтируйте коромысла, разблокируйте пружины клапанов цилиндра, в котором свеча больше всего покрыта нагаром.
  5. Аккуратно снимите маслосъемный колпачок и покачайте клапан в стороны, двигая вверх-вниз. Если при движении имеется боковой люфт, то требуется замена втулки.

В рабочем состоянии зазор между клапаном и направляющей минимален и не позволяет клапану двигаться в горизонтальном направлении (только вверх или вниз). Поэтому любое боковое качание означает износ втулки.

Прежде чем покупать новые направляющие, желательно снять клапаны и вместе с ними прийти в магазин. И при выборе обязательно пробуйте их посадку на шток клапана.

Направляющая втулка на штоке клапана должна двигаться легко, но при этом она не должна болтаться.

Необходимо это для того, чтобы в дальнейшем вам не пришлось снова идти в магазин, если втулки по каким-то причинам не подойдут.

Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

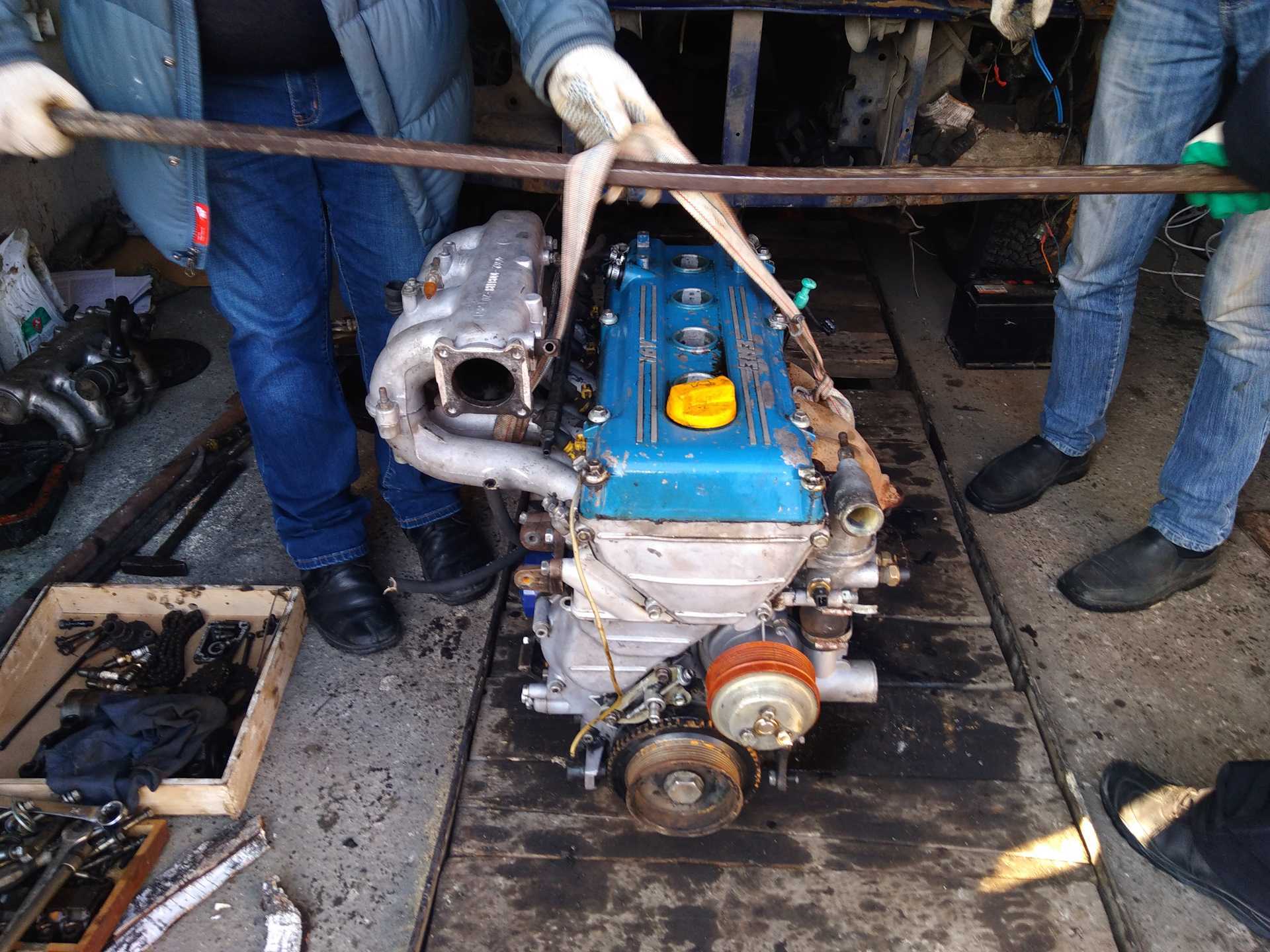

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что качество деталей не высокое и шейки распредвалов быстро изнашиваются

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Сборка двигателя ЗМЗ 406

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Таким образом, восстанавливается ресурс мотора на 80%. Если считать это в километровом эквиваленте, то силовой агрегат сможет прослужить 180-200 тыс. км пробега, при нормальном техническом обслуживании.

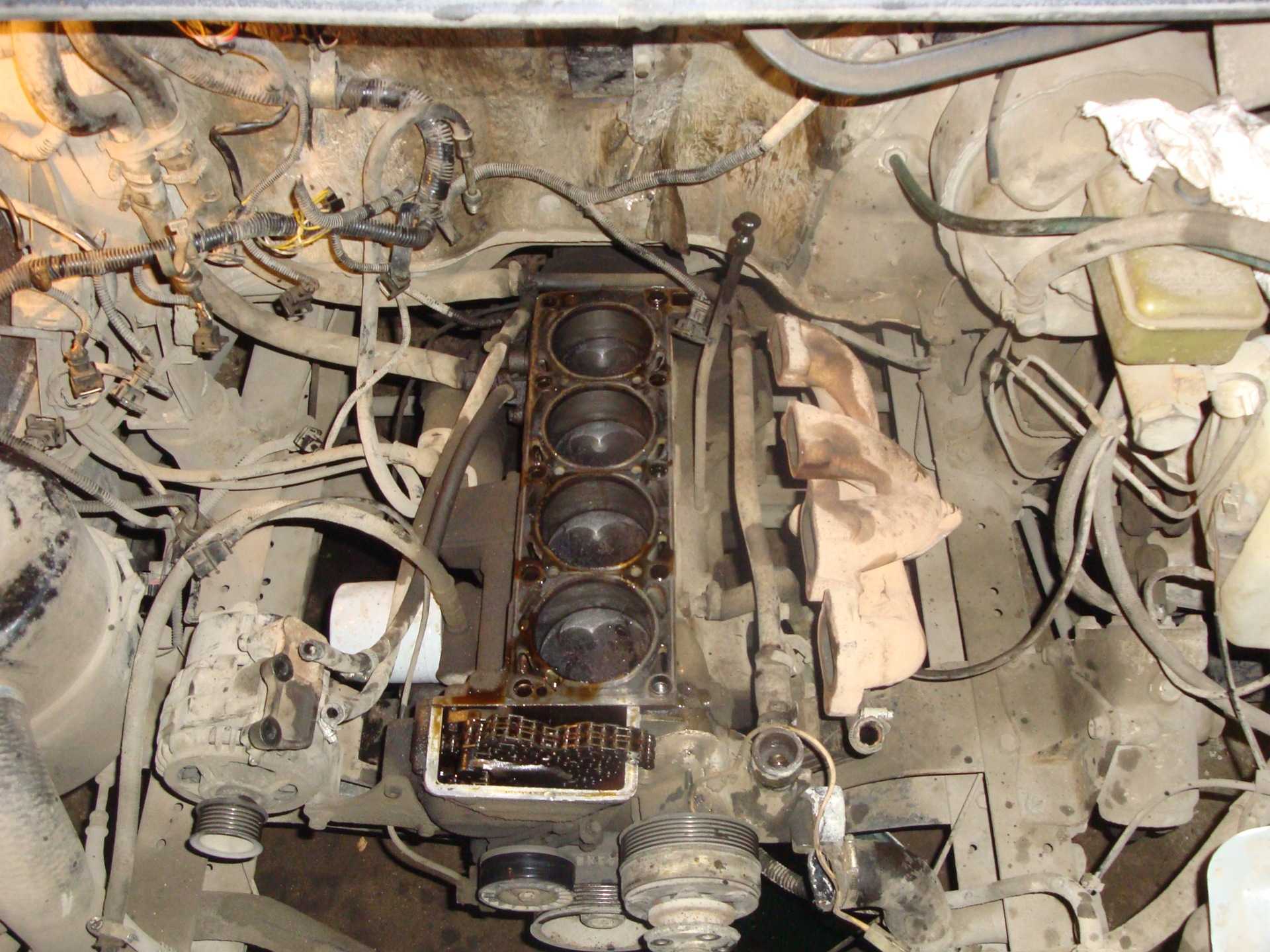

Замена Прокладки Головки Блока Цилиндров Змз 402

замена накладки на головублок цилиндров в двигателе автомобиля Здесь вы смотрите на «кучу» железа, собранную в один абсолютно необходимый, удачный и красивый механизм. современный автомобиль.

Смотри и думай. верхняя часть линии, полет человеческого гения и. может быть, внезапно в конечном итоге ехать через тонкую полосу железа или асбеста. И его зовут прокладка головки цилиндры

И это абсолютно не лишне знать это для всех, мы подчеркиваем, для каждого владельца автомобиля знаки, которые являются заменапрокладки блока цилиндров. Даже если вы не собираетесь делать ремонт самостоятельно, вам необходимо понять, какие могут быть последствия для двигателя. замена прокладки головки блок

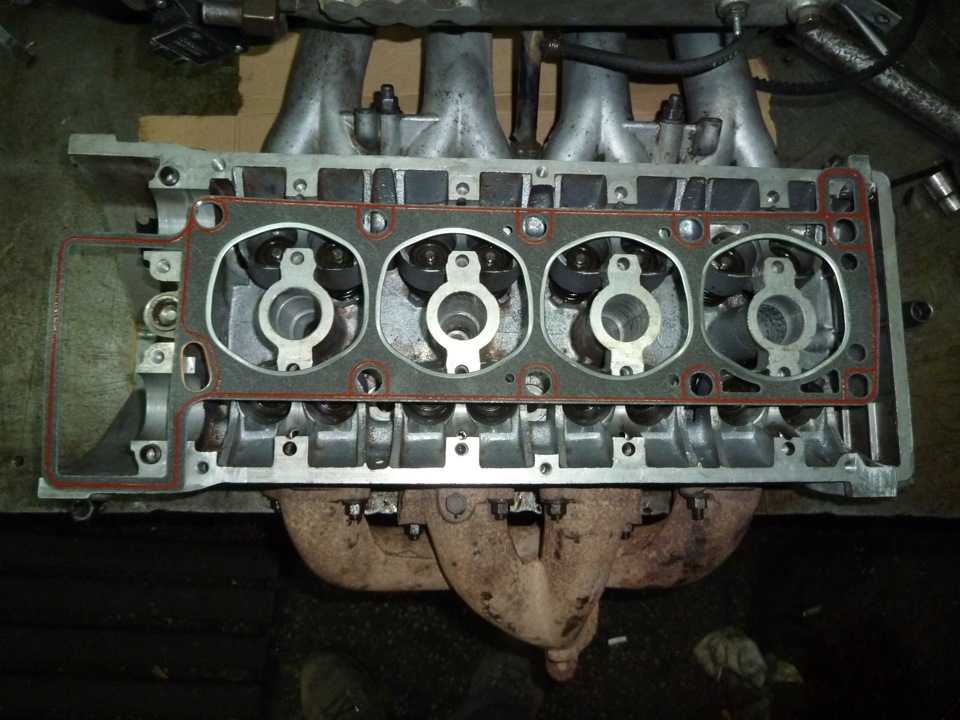

Что такое и почему там прокладка ГБЦ

Прокладка головки цилиндры

предназначен для герметизации стыкаблок цилиндров и головка цилиндра.

Пожалуйста, не смущайтесь, хотя это звучит почти одинаково. Прокладка головки блока цилиндров и прокладка крышки головки

блокцилиндры, который сделан из резины. На самом деле, прокладка головки блока цилиндров 3 в 1, потому что она сама герметизирует три системы двигателя: охлаждение (каналы), масло (каналы) и распределение газа (полости) цилиндры) Соответственно требования к качеству прокладки

Головка цилиндров увеличена.

Не забудьте и попытайтесь сэкономить при ремонте ГБЦ или блок цилиндров. UAZ. Замена УАЗ, прокладка ГБЦ. Прокладка является одноразовой частью для любого ремонта двигателя. заменапрокладки голова к новому. требуется.Типы прокладок ГБЦ:

  • Нет асбеста. их характерная особенность: низкая усадка и высокая воспроизводимость материала.
  • асбест. практически обладают свойствами, близкими к асбестовым прокладкам по характеристикам: эластичность, теплостойкость и эластичность. В основном используется в качестве ремонтных комплектов.
  • металл. считаются лучшими и наиболее эффективными. С помощью металлической прокладки наиболее равномерное распределение удельного поверхностного давления происходит на стыке по всей плоскости головки цилиндра и блок .

WGC охлаждающая жидкость насквозь дефектная прокладка;

  • белый цвет дыма из выхлопных газов постоянно (не во время прогрева) является признаком попадания охлаждающей жидкости в цилиндр (ы);
  • при проверке расширительного бака или на поверхности жидкости в радиаторе видны масляные пятна. наоборот, это означает, что масло попадает в систему охлаждения через неисправную прокладку;
  • о попадании в систему охлаждения через выпускную прокладку головки цилиндров, скажем, пузырьков в радиаторе или расширительном бачке.

Вышеуказанные методы диагностики не обязательно являются доказательством неисправности. прокладки. UAZ. Замена прокладки ГБЦ УАЗ. Но обычно это типичные признаки того, что нужно заменанакладки на головублок . Как мы не хотели бы думать иначе.

Особенности замены прокладки Крышка цилиндра

Учитывая все текущие нюансы технологии, связанные с функциями двигателя, наберите прокладки

или монтаж болта, есть общие правила. Правила, которые являются универсальными при их заменепрокладки Головка блока цилиндров на любой машине.

Мы не будем утомлять вас подробным описанием того, какой болт и в каком направлении поворачивать. Все «хитрости» замены прокладки описано в руководстве специально для вашего типа двигателя. Продолжайте читать перед ремонтом.

И, самое главное, вам нужно постараться удовлетворить все требования производителя по сборке и разборке головки блока цилиндры

Разборка начинается с маркера в руке. Отключая все установленное, особенно конвейеры, не ленитесь и не полагайтесь на память, все проверяйте. На нашем сайте вы можете получить подробную информацию о ремонте УАЗ 3163 (Патриот) Замена прокладки ГБЦ. Это будет легче собрать.
При покупке прокладки головки блока цилиндров для замены убедитесь, что ее свойства рассчитаны на точный момент, который производитель двигателя назначает для затягивания болтов головки блока цилиндров;
Прежде чем откручивать крепежные болты, аккуратно удалите смазку. Вырыв ключа из гнезда грозит: травмой или поломкой шпинделя болта, а затем не обойтись без сверления;
мы начинаем откручивать крепежные болты от середины на 0,5 или 1 оборот каждый. Это сделано для снятия напряжения;
После того, как вы сняли головку цилиндров и заменили прокладку, мы переходим к обратной процедуре. Установка головкиблок должны проходить строго вдоль направляющих втулок или вдоль специальных канавок для выравнивания;
затяжек болты головки цилиндров Производится только с использованием динамометрического ключа по схеме, указанной производителем в руководстве, и строго по параметрам крутящего момента.

ГАЗ отказался от двигателя ЗМЗ-405: причины

Владелец автомобиля ГАЗель при разборке своего транспортного средства снял с него двигатель ЗМЗ 405. После того, как он выставил его на продажу, покупатель нашелся на установку в течение недели.

Эксперты отмечают, что в этом нет ничего удивительного, поскольку такой мотор наряду с моделями 406 и 409 славятся своим качеством и надежностью. Покупатель 405-го двигателя намерен заменить изделие марки Cummins на ГАЗели, возраст которой составляет 1,5 года. Данные двигатели считаются лучшими моторами отечественного производства. Установка 405 создавалась в перспективе для использования ее в Волге-3105, которая является автомобилем представительского класса. Двигатель отличается множеством преимуществ, поэтому его планировать устанавливать на дорогие автомобили. 16-клапанная силовая установка с распределенным впрыском выполнена очень качественно, но почему тогда со временем Горьковский автомобильный завод решил отказаться от установки ЗМЗ 405 на модели ГАЗ? Все дело в том, что в производстве он оказался дорогой и требует вложения немалых средств по сравнению с другой моделью – 402-ой. Несмотря на все старания производителя, от двигателя пришлось отказаться, заменив его на модель 421. Она отличается более дешевым производством и отсутствием адаптации к современным условиям работы. В автоконцерне сделали ставку именно на эту модель вопреки тому, что она уже морально устарела и не соответствует новым стандартам. Однако, этот двигатель применяется в других автомобилях, микроавтобусах и легких грузовиках. Семейство 405-ых является гордостью производителя. Качество этого агрегата подтверждено многими годами эксплуатации, суровыми условиями и большими нагрузками. Кстати, одна из модификаций двигателя использовалась на модели Фиат Дукато. ЗМЗ-405 был сконструирован в 2000 году, после этого агрегат ни один раз модернизировался. Основным потребителем мотора с момента его появления стал ОАО «ГАЗ». Мощность двигателя составляет 152 л.с. при крутящем моменте 211 Нм. Рабочий объем равен 2,5 литра. Он соответствует стандартам Евро 3. Расход топлива в смешанном режиме составляет 11 литров.

Ресурс агрегата составляет 150 тыс. км, исходя из заводских характеристик. На практике этот показатель оказывается больше и равен около 250 тыс. км. В основе 405-ого лежит карбюраторный двигатель ЗМЗ-406.

Источник

Как продлить ресурс?

Первое правило увеличения ресурса — своевременная замена расходников. Воздушные и масляные фильтры меняются каждые 8 тысяч километров. Если автомобиль используется в загрязненной (пыльной) местности, воздушный элемент рекомендуется менять в 2 раза чаще.

Вместе со смазкой меняется и масляный фильтр. Регламент тут составляет 7 тыс. км, но не более 10 тыс. км

Также обращайте внимание на цвет масла. Периодически проверяйте его уровень, поскольку естественный уход смазки может составлять до одного литра

Ресурс цепного составляет 80 тысяч километров. Дальше привод начинает растягиваться и издавать характерный звук. Это негативно влияет на работу клапанов и распределительного вала.

Если этот мотор используется на коммерческой технике, следует исключить перегрузы. Описываемый двигатель не любит высоких нагрузок.

Тюнинг змз 406, определимся в понятиях

Вспомним классику: русский тюнинг, бессмысленный и беспощадный )). Так или примерно так )) Я занимаюсь различными двигателями уже много лет, и честно говоря, язык не поворачивается, то непотребство и глумление, которое творят над двигателями, называть тюнингом. Но наш народ уже привык к этому волшебному слову, поэтому будем пользоваться этой терминологией. Мне нравится, как данный вопрос трактуется у америкосов. Есть понятие ремонт – ставятся детали, идущие по каталогу. В нашем случае это заводские детали. Следующее понятие – рефреш (освежение). Устанавливаются детали, штатных параметров, на штатные места, но с улучшенными характеристиками. Ну и наконец, волшебное слово тюнинг. Данное понятие подразумевает внесение изменений в заводскую конструкцию. Так что если перевести на данный язык этапы тюнинга, которые я обозначил. Первые две ступени, это рефреш в чистом виде, и только тюнинг гбц, является действительно тюнингом.

Небольшое отступление. Очень долгое время я занимался ВАЗовскими двигателями. Каждый раз вскрывая их, думал, что хуже по качеству быть не может. Оказывается, может — это двигатели ЗМЗ. Правда, на форуме мотористов, ребята мне сказали, что если когда-нибудь займешься двигателями УМЗ, то изменишь свое мнение еще раз. Это я к тому, что качественные детали для данных двигателей уже способны преобразить их характеристики.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

  • осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
  • замена масла и фильтра после 10000 км;
  • замена ОЖ примерно раз в два года или 30000 пробега;
  • подзарядка аккумулятора каждую осень, замена после 50000 км;
  • свечи зажигания хватают на 60000 пробега;
  • фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
  • катушки зажигания выходят из строя после 50000 пробега.

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

Обобщение

Нового мотора с большим крутящим моментом поклонники марки УАЗ ждали очень давно, и отчасти ЗМЗ 409 эти ожидания оправдал. Конечно, он не оказался именно тем двигателем, которого хотелось, но со своими обязанностями он справляется очень недурно. Хороший крутящий момент, потрясающая ремонтопригодность, надежность, доступность запасных частей — это, безусловно, плюсы двигателя.
Ругают же его за недостаточную эластичность при езде по бездорожью, требовательность к качественным ГСМ (УАЗ теперь хочет 92 бензина и хорошего масла… мыслимое ли дело), обслуживание стало более сложным и более дорогим. Теперь ремонт в поле уже нельзя назвать плевым делом, хотя и невыполнимым не назовешь тоже. Чинятся же.

ЗМЗ 409 более экономичен, более предсказуем и, будучи своевременно обслуживаемым, не требует промежуточных регулировок и подстроек. У него очень хороший потенциал для модернизации (чаще всего, ее первой жертвой становится вся «мишура», связанная с повышением экологичности), широкая унификация с другими моторами линейки.

Безусловно это не идеальный мотор для тяжелого рамного внедорожника, он не совершенно избавлен от детских болезней, однако является достаточно удачным двигателем с хорошим соотношением большинства характеристик и приемлемой ценой. И, несмотря на значительную унификацию с предшественниками, он получился совершенно новым — как по паспортным показателям, так и по характеру.

Силовая установка ЗМЗ 405

Мотор пришёл на смену модели ЗМЗ 406 и стал его достойной заменой. Появление на рынке произошло в 2000 году, агрегатом укомплектовывалась техника Горьковского завода. Постоянно выходили новые модификации установки, мотор усовершенствовался, исправлялись недочёты.

За счёт модификаций, благодаря которым значительно увеличилась мощность двигателя, 405 начали устанавливать не только на легковые автомобили, но и на микроавтобусы. ЗМЗ 405 хорошо себя зарекомендовал, как надёжный, неприхотливый, удовлетворяющий все требованиям и ожиданиям агрегат.

Силовая установка была наследницей 406 модели, поэтому большинство недоработок в точности копируют старую модель. Что касается характерных недостатков, ими были: сложная система подачи топлива и электронная система управления. В случае поломки, возникали проблемы с обслуживанием и ремонтом, поскольку необходимы были знания и навыки высококвалифицированных специалистов.

ЗМЗ 405 характеристики установки:

  • Период производства — 2000-наши дни;
  • Блок цилиндров, материал — чугун;
  • Питание — инжектор;
  • Тип — рядный;
  • Цилиндры, количество, штук — 4;
  • Клапана, количество, штук — 16;
  • Поршень, ход, мм — 86;
  • Цилиндр, диаметр, мм — 95,5;
  • Сжатие — 9,3;
  • Объём, см 3 — 2464;
  • Мощность, л.с. — 152;
  • Момент, Нм — 211;
  • Топливо — бензин, АИ-92;
  • Соответствие экологическим нормам — Евро 3;
  • Масса ДВС, кг. — 193;
  • Расход топлива, литров на сотню (город/трасса/смешанный) — 13,5/8,8/11,0;
  • Ресурс мотора, км. — 150000.

Как устранить неисправность

Мелочей в ремонте здесь быть не должно. Прошли те времена, когда прокладку меняли даже не снимая головку с мотора, а лишь её приподнимая. Так можно в лучшем случае лишь просто уничтожить новую деталь.

Даже обращаясь по поводу ремонта нельзя просить поменять прокладку. Правильная формулировка здесь – устранить причину.

  1. После снятия ГБЦ надо точно выяснить, что именно произошло и по какой причине. Не найдя конкретной последовательности событий, лучше мотор не собирать. И только всё поняв, можно приступать к устранению.
  2. Поверхности головки и блока должны быть очищены и выведены в идеальную плоскость с помощью измерительного инструмента и станочного оборудования, если потребуется. Не надо надеяться, что прокладка всё исправит, подстроившись под неровности. Она так не работает.
  3. Болты крепления заменяются на новые, поработавшие в зоне текучести материала ненадёжны, даже если размеры пока в норме. Резьба должна быть чистой, масло и антифриз из глухих отверстий полностью удаляются с продувкой.
  4. Монтаж осуществляется строго по технологии, никаких экспериментов или переноса устаревших способов крепления из прошлого века тут делать не надо.
  5. В некоторых моторах приходится вести учёт изменения объёма камеры сгорания из-за неоднократной фрезеровки поверхностей – изменяется степень сжатия.
  6. Системы охлаждения и смазки придётся тщательно промыть, никаких следов эмульсии оставаться не должно. Безусловно заменяются масло и антифриз.

Первое время эксплуатация должна вестись как при обкатке мотора, без больших нагрузок и с контролем температуры. Вполне возможно, что при ремонте что-то было упущено, не стоит усугублять ситуацию.

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Прокладка головки блока ЗМЗ-406 с герметиком АМТ 4061003020 — 1 отзыв

Код для заказа: 114728

Добавить фото

  • Легковые автомобили / ГАЗ / ГАЗ-3302 (ГАЗель)2 чертежа
    • » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_3302__gazel_-20/blok_i_golovka_cilindrov_dvigateleiy_zmz_4061_10__zmz_4063_10__zmz_40637_10-35/#part94609″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров двигателей ЗМЗ 4061.10, ЗМЗ 4063.10, ЗМЗ 40637.10
    • » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_3302__gazel_-20/blok_i_golovka_cilindrov_dvigateleiy_zmz_4025_10__zmz_4026_10-36/#part94637″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров двигателей ЗМЗ 4025.10, ЗМЗ 4026.10
  • Легковые автомобили / ГАЗ / ГАЗ-24-101 чертеж

    » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_24_10-15/blok_i_golovka_cilindrov_dvigatelya-43/#part76935″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров двигателя

  • Легковые автомобили / ГАЗ / ГАЗ-2705 (дв. ЗМЗ-402)1 чертеж

    » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_2705__dv__zmz_402_-783/blok_i_golovka_cilindrov__datchik_sinhronizacii_sistemy_zajiganiya_dvigateleiy_zmz_406-64/#part2126075″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик синхронизации системы зажигания двигателей ЗМЗ-406

  • Легковые автомобили / ГАЗ / ГАЗ-2705 (дв. УМЗ-4215)1 чертеж

    » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_2705__dv__umz_4215_-785/blok_i_golovka_cilindrov__datchik_sinhronizacii_sistemy_zajiganiya_dvigateleiy_zmz_406-64/#part2126075″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик синхронизации системы зажигания двигателей ЗМЗ-406

  • Легковые автомобили / ГАЗ / ГАЗ-31102 чертежа
    • » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_3110-19/blok_i_golovka_cilindrov__datchik_davleniya_masla_dvigateleiy_zmz_402_10_i_zmz_4021_10-42/#part90875″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик давления масла двигателей ЗМЗ-402.10 и ЗМЗ-4021.10
    • » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_3110-19/blok_i_golovka_cilindrov__datchik_sinhronizacii_i_skorosti_vrasheniya_sistemy_upravleniya_dvigatelem_zmz_4062_10-41/#part90841″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик синхронизации и скорости вращения системы управления двигателем ЗМЗ-4062.10
  • Легковые автомобили / ГАЗ / ГАЗ-2705 (ГАЗель)2 чертежа
    • » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_2705__gazel_-75/blok_i_golovka_cilindrov__datchik_davleniya_masla_i_datchik_peregreva_ohlajdayusheiy_jidkosti_dvigateleiy_zmz_4025_10__zmz_4026_10-62/#part98357″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик давления масла и датчик перегрева охлаждающей жидкости двигателей ЗМЗ-4025.10, ЗМЗ-4026.10
    • » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_2705__gazel_-75/blok_i_golovka_cilindrov__datchik_sinhronizacii_sistemy_zajiganiya_dvigateleiy_zmz_4061_10__zmz_4063_10-61/#part98316″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик синхронизации системы зажигания двигателей ЗМЗ-4061.10, ЗМЗ-4063.10
  • Легковые автомобили / ГАЗ / ГАЗ-310291 чертеж

    » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_31029-17/blok_i_golovka_cilindrov_dvigatelya-40/#part83697″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров двигателя

  • Легковые автомобили / ГАЗ / ГАЗ-2705 (дв. ЗМЗ-406)1 чертеж

    » href=»/catalog/gaz-4/legkovye_avtomobili-30/gaz_2705__dv__zmz_406_-784/blok_i_golovka_cilindrov__datchik_sinhronizacii_sistemy_zajiganiya_dvigateleiy_zmz_406-64/#part2126075″>Прокладка головки цилиндровДвигатель / Блок и головка цилиндров, датчик синхронизации системы зажигания двигателей ЗМЗ-406

Для этого товара еще нет обзоров.

Описание конструкции коленчатого вала

Материал изготовления коленвала, высокопрочный чугун. На коленвале имеются восемь противовесов. От смещения по оси он удерживается упорными полу шайбами, установленными на шейке, которая находиться среди коленчатого вала. К заднему концу последнего крепиться маховик. Он нужен для накопления и отдачи энергии, когда в этом возникает необходимость. В отверстие, расположенное по средине маховика, вставляется подшипник и втулка первичного вала КПП. Внутри коленвала имеются масляные магистрали, для подачи смазки к подшипникам скольжения, далее к шатуну и через магистраль шатуна к верхней его головке.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
