Регулировка клапанов на ладе гранте своими руками. советы мастера

Шайбы для регулировки клапанов гранта

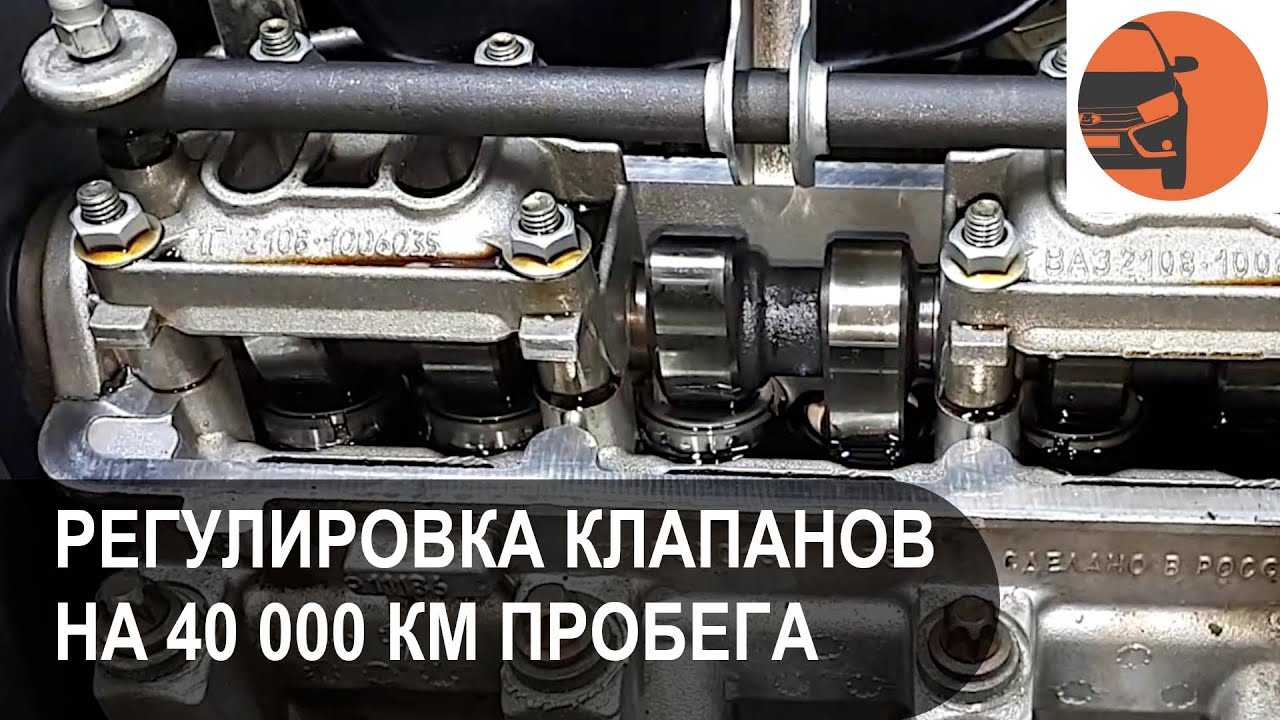

Последовательность действий при регулировке клапанов Лада Гранта своими руками

8 -ми клапанная система выполнена так, что на каждом из цилиндров имеется 2 клапана. Один отвечает за подачу специальной смеси, а другой за выпуск рабочих газов. Вся система уравновешивается при помощи использования ГРМ.

Процесс регулировки необходимо выполнять, когда двигатель автомобиля полностью остыл

Этот момент имеет очень важное значение и его следует строго понимать и учитывать. Используя домкрат, потребуется вывесить автомашину на переднее колесо

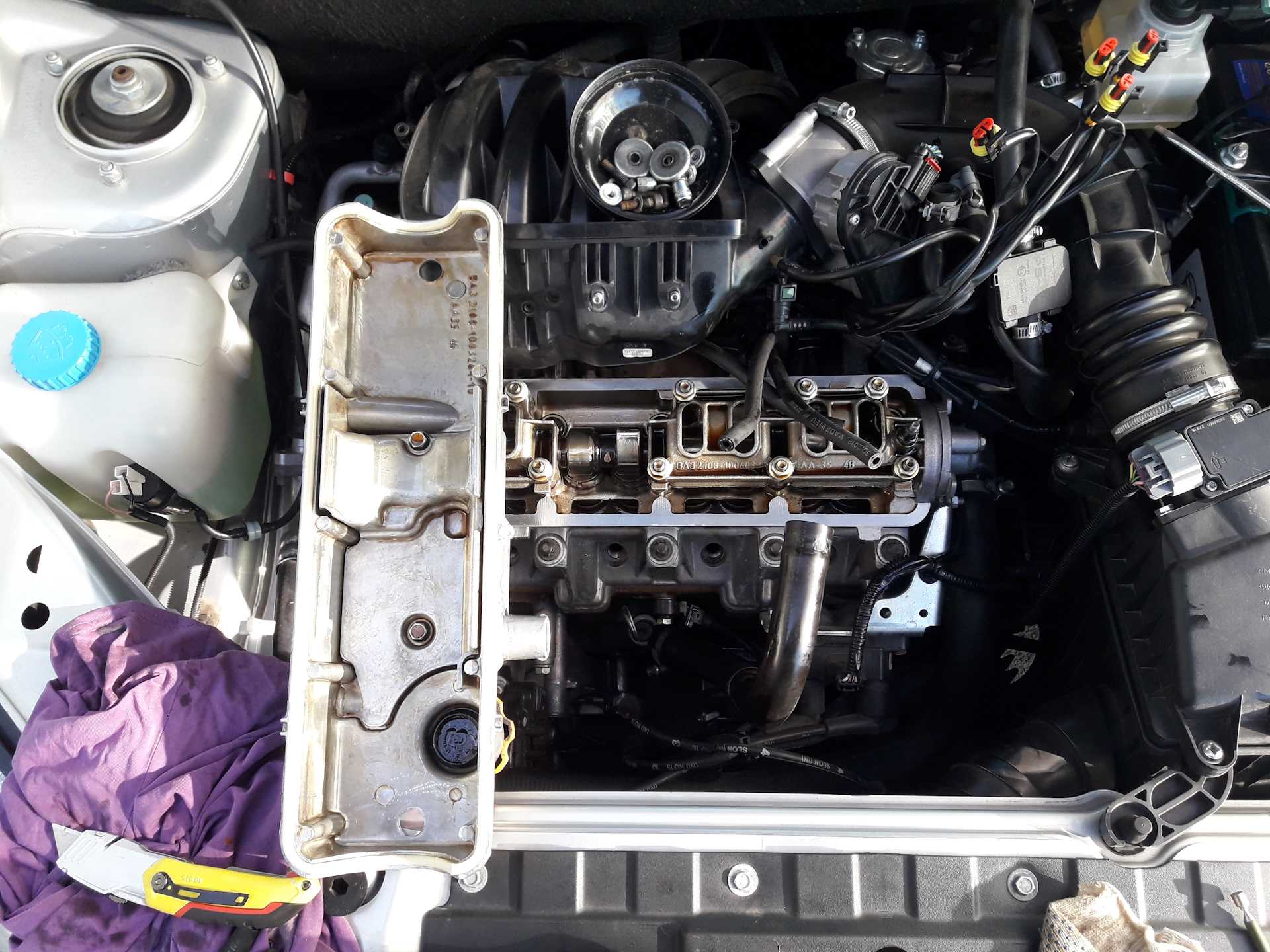

Убираем крышку, где расположен механизм клапанов.

Ставим над двигателем головкой «вилку» (то есть специализированное устройство), которое необходимо для выполнения процесс регулировки установленных в авто клапанов. Поставьте передачу в положение МКПП и вращайте автомобильное колесо. Когда поршень дошел до 1 котла, до положения ВМТ. Перед началом регулировки, потребуется использовать шприц, чтобы откачать масло из установленной вокруг толкателя «ванночки»

Перед этим очень важно не забыть выкрутить свечи зажигания

Выполнение процесса регулировки предусматривает определенную последовательность, которая выглядит следующим образов: 1-3, 5-2, 8-6, 4-7. Самая первая цифра указывает на номер клапана, а другая номер впускного элемента.

Когда выпускной клапан подготовлен для выполнения процедуры регулировки, потребуется измерить показатели зазора. Когда этот зазор оптимален, тогда щуп будет проходить между кулачком распредвала и установленным клапаном с незначительным натягом. Производим тщательный осмотр и смотрим маркировку, которая находится на самой поверхности.

После этого, делаем несложный расчет рекомендуемых значений толщины и выбираем оптимальный размер специальной шайбы для регулировки. Необходимо помнить, что показатели зазора на клапанах (выпускных) установлены определенным параметром (регламентируемым), который составляет 0,25 мм. При этом допустимая погрешность не более +/- 0,05 мм.

Подобрав шайбу необходимой нам толщины, следует погрузить ее в толкатель. Это действие выполняем также при помощи вилки для утопления клапана.

Такие же действия потребуется аккуратно выполнить и на всех оставшихся клапанах автомобиля. Для осуществления процесса регулировки, потребуется поставить поршень в правильное положение, которое упростит процесс выполнения необходимых действий. При помощи коленчатого вала, имеется возможность быстро и достаточно легко установить поршень в нужное положение, чтобы приступить к регулировке. Кроме этого, его можно поставить при помощи высокой передачи МКПП и движением вручную колеса авто, когда понять автомашину на домкрате.

Теперь обратим внимание на «вилку» с установленной головки блока двигателя. Устанавливается этот элемент на специальные шпильки, которые необходимы для выполнения «посадки» крышки клапанов на свое первоначальное место

Эту крышку в обязательном порядке потребуется тщательно очистить. Специальная прокладка, которая необходима для монтажа между крышкой клапанов и головкой, должна быть заменена на новую. Это следует учитывать, когда вы полностью завершили процесс регулировки и собираете мотор в первоначальное состояние.

Необходимо отметить такой важный момент, что после того, как поставлена на место шайба, потребуется проверить ее вращение по своей оси. Указанные действия необходимо выполнить в обязательном порядке.

Вывод

Система ГРМ, которая установлена на автомобиле марки Лада Гранта с 8-ми клапанным мотором является достаточно слабым звеном, где на постоянной основе возникают разнообразные проблемы и неисправности. Но, при систематическом и правильном обслуживании этого узла автомобиля, спокойном стиле управления транспортным средством, срок использования ГРМ дает возможность проехать от 5 до 10 тысяч километров.

При этом, рекомендуется использовать качественный бензин, а также масло, имеющие показатели вязкости не менее 10W-40, что позволит значительно повысить ресурс мотора. Промежуток, который требуется для выполнения процесса регулировки ГРМ не реже 15 тыс. километров. Какой выбрать мотор в автомобиле марки Лада Гранта должен решать каждый владелец авто в зависимости от особенностей использования своей автомашины.

Если владельцу подходит двигатель с 8-ми клапанной системой на авто Лада Гранта, тогда потребуется периодически осуществлять проверку, ремонт и регулировку ГРМ, что имеет очень важное значение и позволит избежать неожиданного и достаточно дорого капремонта мотора

Как производится замена

Итак, вы обнаружили дефект или подошел срок планового ремонта. Замена проводится пошагово только при охлажденном моторе:

  1. Отключите аккумулятор своей Лады Гранта.
  2. Уберите датчик положения коленвала. Разместите датчик в чистом месте, например, на полке, где нет стальных опилок или масла.
  3. Поршень первого цилиндра поместите в верхнюю мертвую точку.
  4. Проверните коленчатый вал до того момента, пока отметка на его шкиве не совпадет с выступом на крышке привода.
  5. Вытащите заглушку из смотрового окна (находится на картере сцепления) и проверьте положение вала. Если вы все сделали правильно, то в окошке появится метка и будет находиться напротив прорези. Застопорите маховик при помощи отвертки (ее нужно поместить между его зубьев).
  6. Открутите шкив привода генератора, снимите его с оси и удалите шайбу.
  7. Снимите крышку привода газораспределительного механизма.
  8. Ослабьте натяжной ролик (он должен повернутся).
  9. Снимите ремень со всех шкивов и вытащите.
  10. Если вам необходимо, кроме установки ремня ГРМ, снять ролик натяжения и заменить его новым, то отверните болт крепления, а затем уберите ролик прямо вместе с ним.
  11. Перед тем как поставить новый ролик, проверьте, действительно ли нужна замена. Для этого возьмитесь за металлическую середину данного механизма и поверните пластиковую часть. У исправной комплектующей она двигается плавно, без заедания.
  12. Осмотрите помпу и начинайте обратную сборку газораспределительного механизма. Установите ролик в верхнее отверстие на цилиндровом блоке, но не закручивайте до конца болт, крепящий эту часть привода.
  13. Накиньте ремень так, чтобы он проходил правильно по всем шкивам и роликам. Чтобы ремень лег правильно, после укладки на шкив коленвала (его нужно предварительно установить на свое место), натягивайте обе части детали. Старайтесь распределять нагрузку равномерно.
  14. Дальняя часть ремня ГРМ должна лечь на шкив помпы и зайти за натяжной ролик (на этом этапе сверьтесь со схемой), а ближняя должна аккуратно лечь на зубчатую часть распредвала.
  15. Шкив распредвала чуть поверните (в направлении меньшего хода), чтобы зубчики ремня совпали с выемками на нем. Для поворота ролика натяжения против часовой стрелки используйте специальный ключ.

После того как была произведена замена, проверьте натяжение ремня ГРМ. Чрезмерное напряжение в нем на Ладе Гранта чревато выходом из строя помпы системы охлаждения. Также при излишнем натяжении ремень может выйти из строя очень быстро.

Ослабленный ремень способен привести к сбою фаз газораспределения. Поверните коленчатый вал вправо так, чтобы установочные метки совпали. После этого проведите обратную сборку шкива генератора. Помните, что при снятом ремне на автомобиле Лада модели Гранта проворачивать валы категорически запрещено. Настройка делается только, когда уже была проведена замена.

Регулировка клапанов Лада Гранта — ответственный процесс. В двигательной системе автомобиля присутствуют движущие элементы, от правильного расположения которых зависит мощность транспортного средства. Грамотное его выполнение поможет избежать проблем в работе мотора.

Правильно отрегулированные клапаны влияют на шумы внутри двигателя. Это связано с наличием зазоров. В обычном клапане выделяют 2 зазора: для входа рабочей жидкости и для вывода ее из мотора. Размер зазора играет ключевую роль: если он слишком маленький, двигатель будет перегреваться, что приведет к выходу из строя основных движущих элементов.

Что лучше: 8-ми или 16-ти клапанная двигательная система?

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

  1. Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
  2. Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
  3. Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Автомобиль Лада Гранта Седан/Лифтбек оснащается двумя модификациями двигателя: 8-ми и 16-ти клапанными. Отличие одного от другого очевидны: количество клапанов, мощность, динамика разгона.

Вместе с тем, лишь 16-ти клапанные агрегаты оснащены гидрокомпенсаторами. Они предназначены для автоматической регулировки зазора между кулачком распредвала и ножкой.

В 8-ми клапанных моторах автоматическая регулировка клапанов на Гранте отсутствует. Владелец должен периодически посещать СТО для профилактики и замены изношенных элементов механизма ГРМ.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

Необходимый инструмент

  1. В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
  2. Помимо этого, под рукой должен быть щуп с аналогичным интервалом.
  3. И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.

  4. Не лишним будет пинцет с зажимом, особенно, если у вас не слишком ловкие руки.
  5. Ключ «на 17».

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Это необходимо открутить

  1. Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
  2. После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.
  3. Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.
  4. Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.

  5. Теперь устанавливается специальное приспособление для съёма шайб. Дальше важна предельная внимательность с вашей стороны. Дело в том, что регулировка клапанов проводится в определённой последовательности, которая выглядит, как 1-3, 5-2, 8-6 и 4-7. В этом случае первая цифра укажет на выпускной клапан, а вторая — на впускной.

  6. Берём в руки ключ «на 17», которым проворачиваем двигатель за распредвал. Делать это нужно по ходу часовой стрелки до того уровня, пока кулачок первого выпускного клапана не встанет в своё базовое положение.

  7. При помощи щупа замеряем существующий зазор. Для этого применяется принцип, по которому, если 0,20 щуп проходит, а 0,25 — нет, то зазор нужно считать равным 0,20 с погрешностью, которая не превышает 0,02 миллиметрам.
  8. Нормальным зазором считается тот, который для впускных клапанов составит 0,25 мм с отклонениями в 0,05 миллиметров, а для выпускных — 0,40 мм с отклонениями до 0,05 миллиметра. Постарайтесь сделать зазор именно таким.
  9. Если зазор первого или же третьего клапана вышел за рамки нормы, то стоит поменять шайбу. С этой целью удерживаем толкатель на месте, и утапливаем его приспособлением вниз, чтобы между распределительным валом и стаканом можно было установить фиксатор.
  10. При помощи пинцета удаляем шайбу, фиксируя её размер и вычисляя размер, который нужен для шайбы, чтобы выставить соответствующий зазор. К примеру, если зазор в норме 0,40, то шайба должна быть на 0,10 миллиметров меньше. В обратной ситуации — берём большую шайбу.
  11. Как только нужная шайба найдена, укладываем её в толкатель при помощи пинцета. Проверьте, чтобы шайба свободно двигалась вокруг своей оси.

  12. Теперь снова используем приспособление, которым отжимаем вниз толкатель, чтобы удалить оттуда фиксатор.
  13. Проводим замер щупом. Если он в норме, то продолжаем работу с последующими клапанами. После регулировки всех клапанов нужно проверить зазоры заново, чтобы избежать ошибок.
  14. Теперь берём клапанную крышку, и очищаем её от прокладки, устанавливая новую. Старую же применять второй раз нельзя.

Мои замеры

Мои замеры после регулировки клапанов следующие:

  1. 0,25 — выпуск
  2. 0,20 — впуск
  3. 0,30 — впуск
  4. 0,30 — выпуск
  5. 0,30 — выпуск
  6. 0,27 — впуск
  7. 0,24 — впуск
  8. 0,35 — выпуск

Регулируем на 8-клапанном двигателе Лада Гранта своими руками

Прежде чем приступить к регулировке и замене клапанов Гранта с 8 клапанами, необходимо провести тщательную диагностику, чтобы идентифицировать источник неисправности. Для этого современными автомобилистами используется цифровое оборудование, позволяющее провести полноценный и быстрый осмотр, оценивая техническое состояние каждого узла движка.

При этом нужно придерживаться стандартных правил. Например, во время диагностики необходимо ориентироваться на звуковые эффекты, вслушиваясь в работу мотора. Если слышны постукивания, то причина поломки кроется в газораспределительном механизме

Также нужно обращаться внимание на топливный расход, динамичность разгона, эффективность работы акселераторной педали. Сбой такта работы движка на холостом ходу также может говорить о неисправности и необходимости в регулировке клапанов Лада Гранта

Тюнинг

Изначально производитель закладывает дополнительный потенциал в свои моторы, чтобы в следующих вариантах внести какие-либо изменения. Однако двигатель 11186 можно модернизировать и собственными силами. Стандартным считается тюнинг следующего вида:

  • распредвал – замена штатной детали распределительным валом Нуждин 10.93 или Динамика 108;
  • блок цилиндров – расточка до 86 – 88 мм (потребуются поршни и шатуны соответствующих размеров);
  • коллектор впускной – фильтр нулевого сопротивления, заслонка диаметром 54 мм, шлифовка внутренних поверхностей каналов;
  • катколлектор – замена пауком, имеющим схему 4:2:1;
  • ГРМ – установка Т-образных облегченных клапанов;
  • ГБЦ – фрезеровка головки.

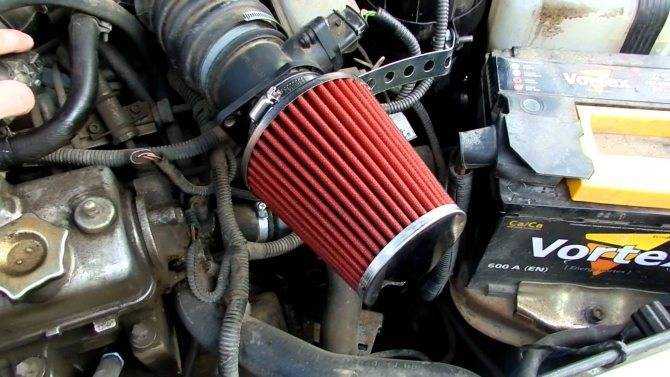

Фильтр нулевого сопротивления

Безопасным («ресурсным») для мотора считается тюнинг, добавляющий 30% мощности. То есть, для 87 л. с. это будет 29 л. с., что в результате дает около 115 л. с. Дальнейший тюнинг становится опасен, так как эксплуатационный ресурс будет снижаться в арифметической прогрессии. Этим методом пользуются спортсмены, но не рядовые автолюбители.

Таким образом, мотор 11186 обладает одним существенным недостатком – гнет клапаны. Производитель частично исправляет ситуацию за счет высокоресурсных ремней ГРМ фирмы Гейтс. В остальном ДВС превосходил существующие на тот момент аналоги, за исключением движка 21114, взятого за основу.

Для чего необходима регулировка клапанов

Правильно отрегулированные зазоры гарантируют устойчивую работу силового агрегата на низких и высоких оборотах. При этом сохраняется наилучшая приемистость двигателя и оптимальный расход горючего. Но возникает вопрос: для чего нужен зазор в клапанах? Дело в том, что они закрываются благодаря специальной пружине, упирающейся в кулачок. Чтобы он не смог помешать закрыться полностью клапану, необходимо выставить определенный зазор. И здесь еще нужно учитывать нагревание стержня клапана (впускного до 300-400, выпускного до 700-900 градусов), что вызывает увеличение его длины. Если распредвал расположен сверху, то он напрямую или посредством коромысла воздействует на стержень, что вызывает его повышенный износ. Для недопущения подобного развития событий торец клапана в некоторых моделях авто накрывают «стаканом»: между ним и кулачком распределительного вала ставят регулировочные шайбы. В других моделях авто присутствуют коромысла: тогда регулировка между металлическими деталями производится посредством винтов и контргаек.

Компенсаторы

Этими устройствами сегодня оснащается большинство двигателей авто. Гидрокомпенсаторы устанавливаются на двигатели, имеющие более двух клапанов на один цилиндр.

Эти изделия сами «подбирают» нужный зазор в клапанах и гарантируют наилучшую работу ГРМ при любых условиях без регулировок. Однако некоторые автолюбители не без основания считают традиционный газораспределительный механизм с периодическими проверками величины зазора более надежным. Все дело в том, что компенсаторы имеют свойство ломаться.

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы

: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы

: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

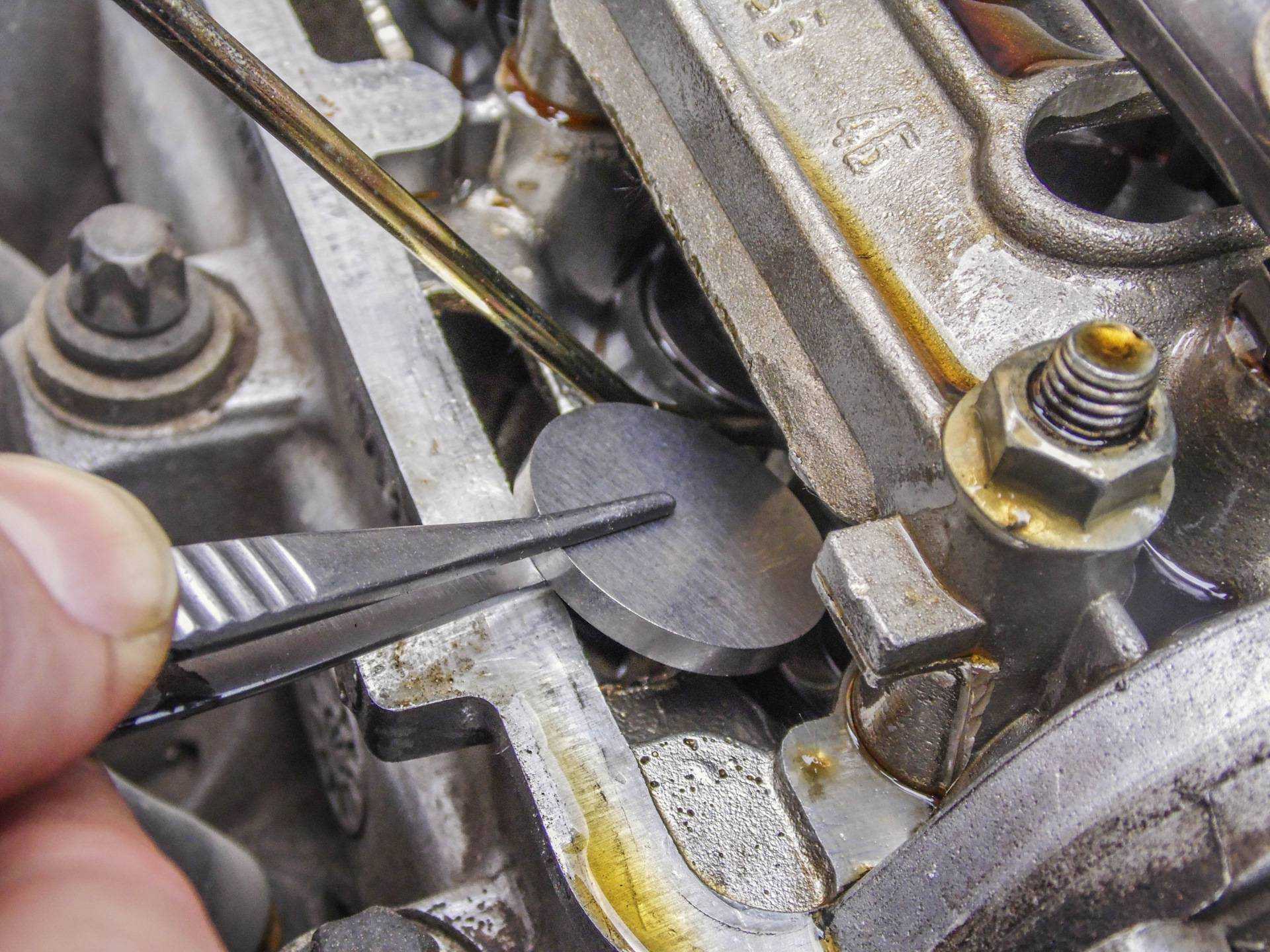

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм,

гдеА – замеренный зазор;В – толщина извлеченной шайбы;С – номинальный зазор;Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

16-ти клапанные двигателя

Шестнадцати клапанные двигатели на Гранту устанавливались под номерами 126 и 127. Изначально Гранты оснащались 126 мотор, данный мотор устанавливался с 2011 года по 2015 позже на смену 126, пришел 127 мотор, который устанавливался на Приора 2 и Лада Веста.

Двигатель ВАЗ 21126

Данный двигатель строился на базе 124 мотора, который до сих пор славится своей надежностью. В 126 моторе используется автоматическое натяжение ремня ГРМ, что позволило избежать притяжения ремня, которое может привести к его обрыву. В 16-ти клапанном двигателе используется гидрокомпенсаторы что, позволяет двигателю под действием давления масла регулировать зазор клапанов. Так же в паре с 16-ти клапанным двигателем в комплектации ЛЮКС устанавливается автоматическая коробка передач. Существенным минусом 126 мотора является загиб клапанов при обрыве ремня ГРМ.

Технические характеристики двигателя 21126:

Подача топлива Инжектор
Количество цилиндров 4
Количество клапанов 16
Степень сжатия 11
Мощность (л.с.) 98
Объем двигателя (куб. см) 1596
Необходимое топливо Не ниже АИ 95
Крутящий момент (Н*м) 145

Двигатель ВАЗ 21127

Двигатель ВАЗ 127 является флагманов Волжского завода. Именно данный двигатель устанавливается на автомобили ВАЗ в настоящее время, благодаря измененным фазам газораспределения DOHC удалось значительно увеличить мощность силового агрегата, что весьма положительно сказывается на ездовых характеристиках автомобиля.

Технические характеристики ВАЗ 21127:

Подача топлива Инжектор
Количество цилиндров 4
Количество клапанов 16
Степень сжатия 11
Мощность (л.с.) 106
Объем двигателя (куб. см) 1596
Необходимое топливо Не ниже АИ 95
Крутящий момент (Н*м) 148

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

  1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
  2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
  3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
  4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
  5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
  6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
  7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
  8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
  9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
  10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
  11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
  12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Подводим итог

Какой мотор избрать 8 клапанов или же 16 – дело каждого отдельно взятого клиента. Если будущему обладателю LADA Granta по душе движок, у которого 8 клапанов, то ему потребуется проявлять беспокойство по регламентной проверке состояния ремня ГРМ и склоняться к периодической регулировке клапанов, дабы обеспечить «здравие» агрегата. Поклонники 16-клапанного мотора будут лишены необходимости в регулировке. ГРМ здесь не обладает такой прихотливостью ввиду более прочного ремня, но это не избавляет владельца LADA Granta от аналогичной проверочной процедуры касаемо компонентов данного «капризного» узла.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
