Как открыть кран печки ваз 2110

Какой радиатор отопления выбрать?

Основным источником тепла в салоне автомобиля является радиатор, который современными производителями выпускаются из двух материалов — это медь или латунь, и алюминий. Какой радиатор печки лучше — медный или алюминиевый на ВАЗ 2110 — 2112, предстоит выяснить, так как от этого выбора зависит не только эффективность работы отопителя, но и комфортное управление автомобилем в зимнее время.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

  1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
  2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки. Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам.

Плюсы медных радиаторов печки Ваз 2110 – 2112

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

  1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
  2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки). Весь радиатор целиком изготавливается из без применения пластмассы.
  3. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

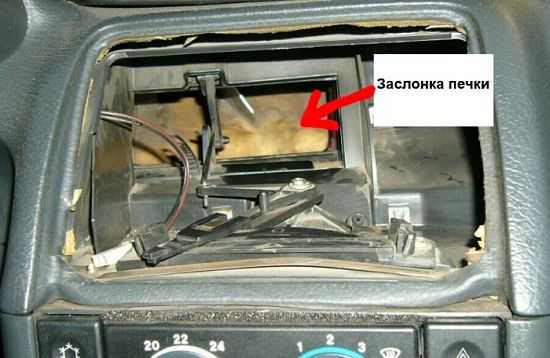

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе

Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Настройка температуры подаваемого воздуха от отопителя

Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке – для увеличения температуры и против – для уменьшения. После регулировки, снова проверьте работу блока управления. Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

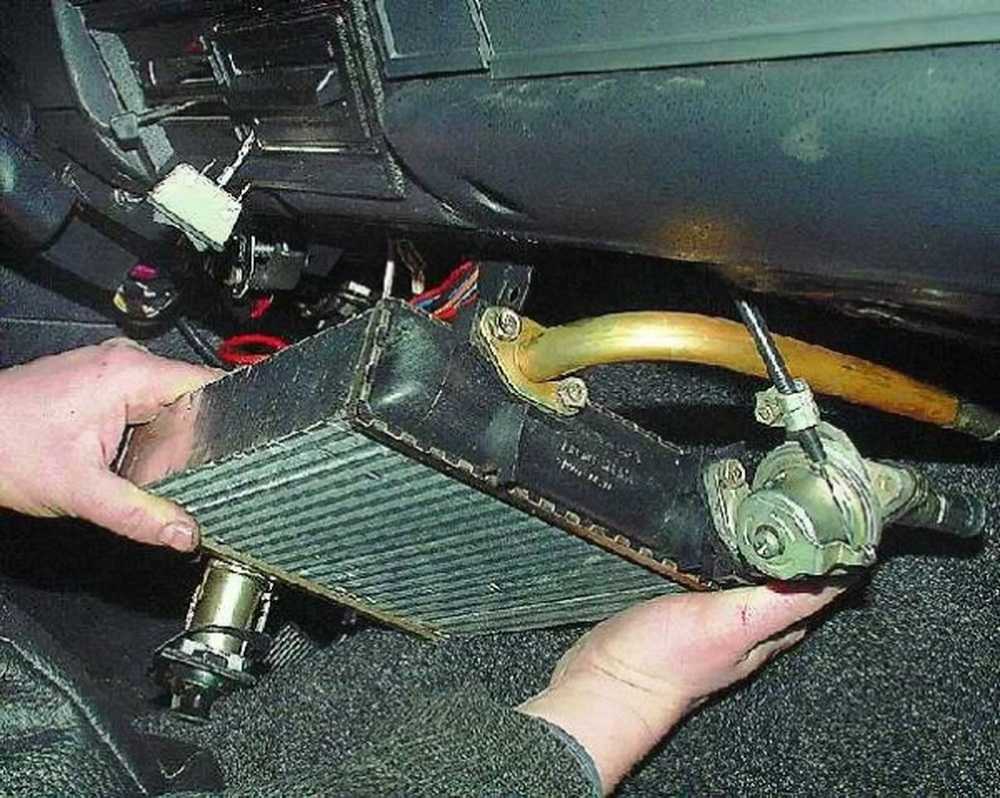

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы. После этого без затруднений можно вытянуть корпус радиатора

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

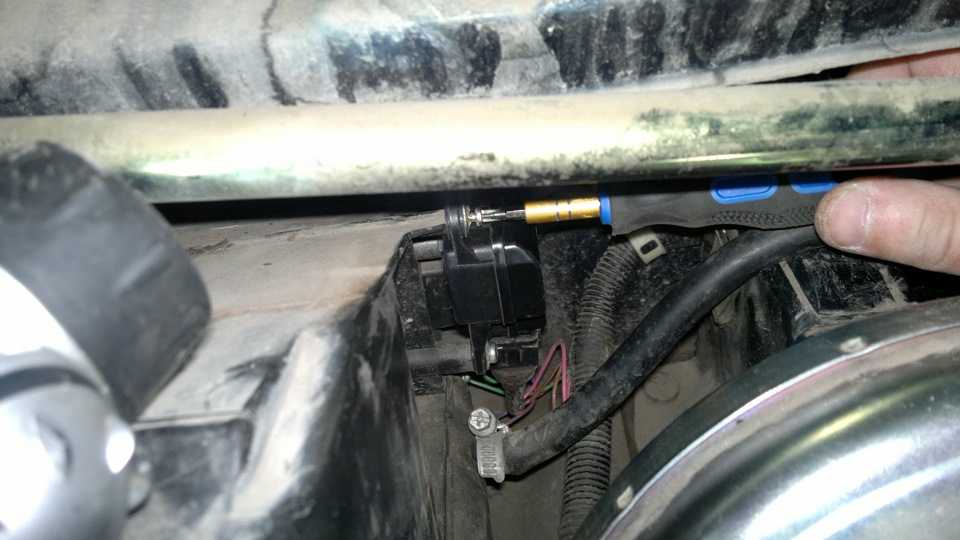

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

  • снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
  • теперь у нас в свободном доступе саморезы;
  • на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
  • трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
  • выкручиваем винты, удерживающие терморадиаторы редуктора;
  • возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
  • собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Источник

Инструкция по замене

Шаг 1: Подготовка

Перед началом замены крана печки необходимо убедиться, что двигатель автомобиля остыл, чтобы избежать возможных ожогов.

Шаг 2: Демонтаж приборной панели

Для доступа к крану печки необходимо снять приборную панель. Для этого удалите шурупы, которые фиксируют панель, и аккуратно отсоедините ее от крепежных петель.

Шаг 3: Демонтаж старого крана

В центре печки находится кран, который нужно заменить. Отсоедините топливопровод, чтобы снять старый кран. Используйте ключ для откручивания гайки, фиксирующей топливопровод.

Шаг 4: Установка нового крана

Установите на место новый кран печки и закрепите его надлежащим образом. Убедитесь, что гайка, фиксирующая топливопровод, надежно затянута, чтобы избежать утечки топлива.

Шаг 5: Сборка приборной панели

Установите приборную панель на свои место и закрепите ее с помощью шурупов и петель. Убедитесь, что все шурупы надежно затянуты.

Шаг 6: Тестирование

Проверьте работу нового крана печки, включив систему отопления в автомобиле. Убедитесь, что теплый воздух подается в салон и нет утечек топлива.

Обратите внимание, что эта инструкция предоставляется только в качестве руководства. Рекомендуется обратиться к профессионалам или книге по техническому обслуживанию вашего автомобиля для выполнения данной процедуры

Принцип замены крана печки ВАЗ-2115

Замену крана отопителя ВАЗ-2115 может осуществить практически каждый

Замена крана отопителя ВАЗ-2115 может быть произведена любым автомобилистом, не имеющим технического образования. На деле процедура не занимает много времени, тем более что считается относительно простым и доступным процессом. Прежде чем приступить к работе, следует отметить, что главной проблемой автовладельца является необходимость разобраться в том, где находится приспособление, подлежащее замене. В силу особенности расположения производящему ремонтные работы мастеру весьма сложно добраться до агрегата. Опытные автомобилисты рекомендуют производить типовой ремонт исключительно на яме или эстакаде, дело в том, что с пола гаража произвести демонтаж как крана, так и патрубки, очень неудобно.

Необходимый инструментарий

Прежде чем приступить к работе, необходимо понять, как работает краник отопителя на ВАЗ-2115, подготовить нужные инструменты. Замена этого приспособления потребует наличия ёмкости для сливаемого тосола, отвёрток (понадобятся крестовая и плоская), ключа на «10» и «13». Как показывает практика, упростить задачу помогает набор головок, оснащённый «карданчиком».

Для ремонта краника отопителя на ВАЗ-2115 нужно подготовить инструменты

Пошаговая инструкция по ремонту

Чтобы всё было сделано правильно, автомобилист должен знать, как заменить кран отопителя на своём авто. В первую очередь необходимо открутить расположенную на блоке силового агрегата пробку, что позволит легко и быстро избавиться от тосола (понадобиться вышеуказанная ёмкость).

Дальше придётся потратить время на тщательное отмачивание болтов, после чего посредством металлической щётки придётся очистить их резьбовое основание

В то время как будет производиться отмачивание болтов, можно обратить внимание на снятие патрубков

Дело в том, что, если необходимо демонтировать кран печки, придётся в обязательном порядке выполнить вышеуказанный шаг, в противном случае шляпки болтов, находящиеся в пластмассовом основании краника, будут проворачиваться, увеличивая время, требуемое для ремонта.

Затем нужно избавиться от правой накладки в салоне авто, открутить хомуты со всех патрубков (помочь в работе позволит использование «крестовой» отвёртки).

Разборка и сборка печки ВАЗ-2115

Ремонт печки ВАЗ-2115 следует продолжить снятием «откисших» гаек болтов, посредством которых создаётся крепление краника радиатора отопителя.

Дальше в салоне авто следует вытянуть в сторону мастера переключатель, избавиться от фиксатора и троса. На этом этапе процесс демонтажа всех мешающих в работе компонентов можно считать полностью завершённым.

Сборка снятых деталей должна производиться в обратной последовательности. Производящий ремонт печки на ВАЗ-2115 должен помнить о необходимости установить трос посредством фиксатора, ввиду этого данную процедуру следует произвести заранее, в противном случае для фиксации элемента на новом смонтированном приспособлении понадобится очень много времени. После того как будет закреплён трос, нужно будет правильно установить новый кран

Где находится кран печки на вазе 21101

В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
Управление отопителем осуществляется по командам от электронного блока управления. Температура воздуха в салоне задается установкой ручки контроллера (задатчика температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С) . Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем – в зависимости от разницы температур – он включает микромотор, управляющий заслонками отопителя, и выбирает скорость вращения вентилятора, если ручка управления вентилятором установлена в положение «А». Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор) . Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.
Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком, ручку управления вентилятором поставьте в положение А, а задатчик температуры – на 2°С выше температуры в салоне, измеренной термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке – для увеличения температуры и против – для уменьшения. После регулировки снова проверьте работу блока управления.
Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

там же где и на любой классике ВАЗа — под бардочком ближе к центру торпеды.
Исправляюсь. . .
На ВАЗ-2110 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая подает горячий воздух. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия.

На ВАЗ-21101 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая распределяет горячий воздух. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-21101 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия.

Полностью согласен, только ставить дополнительный кран-это лишнее, если заслонка работает-то все в норме.

в багажнике поищи

бежит тосол под копотом где шланги входят в отопительные патрубки

у меня проблема нарисовалась сырость под пассажирским ковриком штатная шумка промокла непойму от куда льёт

Неисправности печки ВАЗ 2110 и их устранение

Владельцы ВАЗ-2110 сталкиваются с проблемой неработающей или неправильно функционирующей печки. Неисправность сводится к тому, что воздух не нагревается, отопитель подает горячий воздух или отмечается неравномерный прогрев – на лобовое стекло идет холодный воздух, а в зону ног – хорошо разогретый.

Почему печка плохо греет

Такие симптомы происходят из-за неисправности в системе управления печкой:

  1. Повреждение контроллера САУО.
  2. Неисправность микромоторедуктора.
  3. Деформация или заклинивание заслонки.
  4. Неисправность датчика температуры.

Чтобы выявить проблему, для начала определите, в какой ветке системы управления появилась неисправность. Для этого запустите мотор, включите вентилятор отопителя на максимальную скорость, а затем покрутите рукоятку регулировки температуры с «Min» на «Max» и послушайте, меняется ли шум от работы вентилятора. Если ветка «контроллер-редуктор» исправна, то заслонки перемещаются, и за счет изменения направления потока воздуха, шум от работы печки меняет тональность.

А вот если звук работы не меняется, причина кроется в контроллере, редукторе или заслонках.

Для проверки контроллера проведите замену на заведомо исправный и проверьте, изменилась ли работа печки. Следующим проверяется моторедуктор. Сложность проверки заключается в том, что располагается он под «жабо» со стороны двигателя, и добраться до редуктора сложно. Эта ветка управления может не работать по причине заклинивания заслонок.

Для проверки ветки «контроллер-датчик температуры» отключите провода от датчика. Без его показаний контроллер управляет заслонкой, основываясь на установленной водителем температуре. Если проблема с работой печки крылась в датчике температуры, то после его отключения нормальное функционирование системы обогрева восстановится, с той лишь разницей, что перестанет работать автоматический режим вентилятора и САУО не сможет корректировать температуру воздушного потока.

Чаще же проблемы возникают с контроллером и моторедуктором. Эти узлы можно отремонтировать, но поскольку цена на них невысокая, то проще заменить на новые.

Замена крана печки ВАЗ-2112

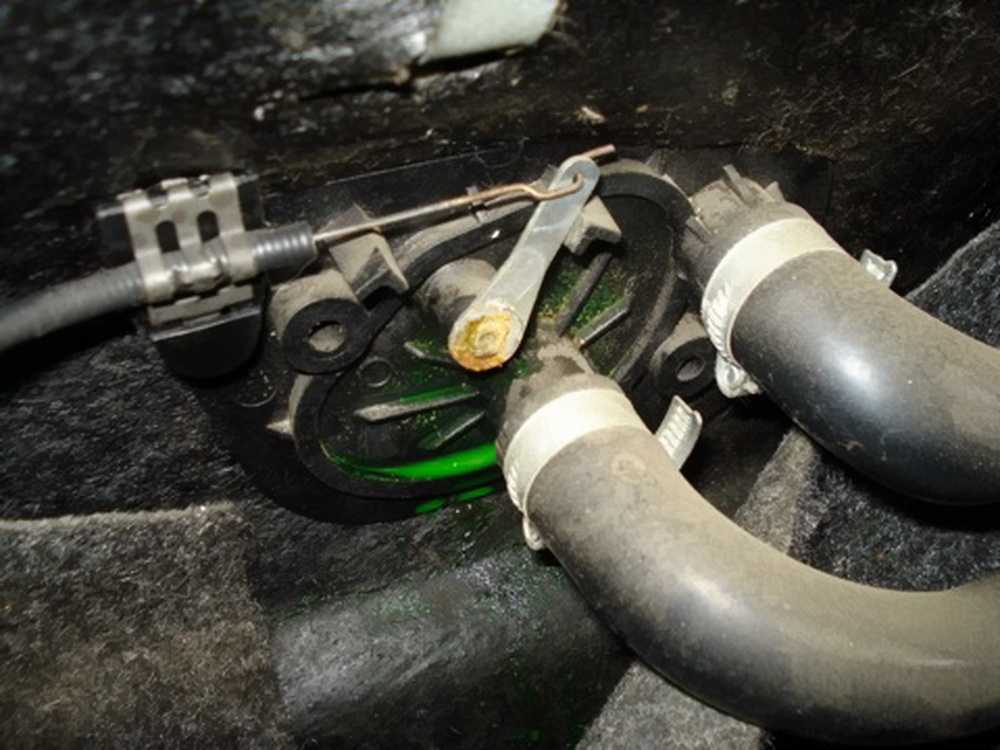

Краник печки ВАЗ-2112 — это механизм, регулирующий поток охлаждающей жидкости к радиатору печки. Основными его проблемами являются окисление, заклинивание и течь, образующая лужу под ногами и способная повредить электронику.

Причины протекания крана печки

С наступлением тёплых дней кран отопителя закрывается при помощи регулятора температуры. До самых холодов температура печки практически не регулируется, что способствует закисанию краника. Включая печку на обогрев в холода, мы получаем протекание, что говорит о необходимости замены элемента.

Сегодня производителями выпускается три вида кранов печки ВАЗ-2112:

  1. Керамический имеет пластиковый корпус, но запорный элемент представляет собой две керамические пластины.
  2. Шаровый — в нём резиновую мембрану заменяет шарик, оснащённый отверстиями. Отличается надёжностью, хотя имеет склонность к окислению.

Стандартный заводского производства — содержит резиновую мембрану. Относится к самым ненадёжным вариантам, так как способен быстро окисляться.

Учитывая, что керамическая деталь относится к наиболее надёжным, именно она рекомендуется к установке. Однако пропускная способность этого элемента значительно ниже, чем шарового, что значительно сказывается на теплоотдаче, которая тоже будет меньше.

Как отыскать краник печки

Многие автовладельцы даже представления не имеют, где находится кран печки ВАЗ-2112. Для них замена этого устройства представляет собой китайскую грамоту. Попробуем в этом разобраться. Чтобы обнаружить краник отопителя, прикрытый центральной консолью, следует демонтировать боковую панель, расположенную около ног пассажира. Для замены устройства необязательны демонтаж панели и слив охлаждающей жидкости, хотя для удобства работы лучше это сделать. Однако придётся принять неудобную позу вниз головой, выполняя больше половины работы на ощупь.

Меняем кран печки самостоятельно

Для большей эффективности последующего результата и удобства работы обновлять кран печки нужно, загнав машину на подъёмник или смотровую яму. А также вам потребуется:

  • тара для слива охлаждающей жидкости;
  • набор инструментов, содержащий отвёртки и ключи, имеющие размер «7», а также «10»;

WD-40;
силиконовый герметик;
новый кран для печки.

Приготовив всё, что потребуется при работе, можно приступать к замене.

Прежде всего, сливается с движка охлаждающая жидкость. Для этого потребуется приготовленная пустая тара, которую подставляют непосредственно под мотор.

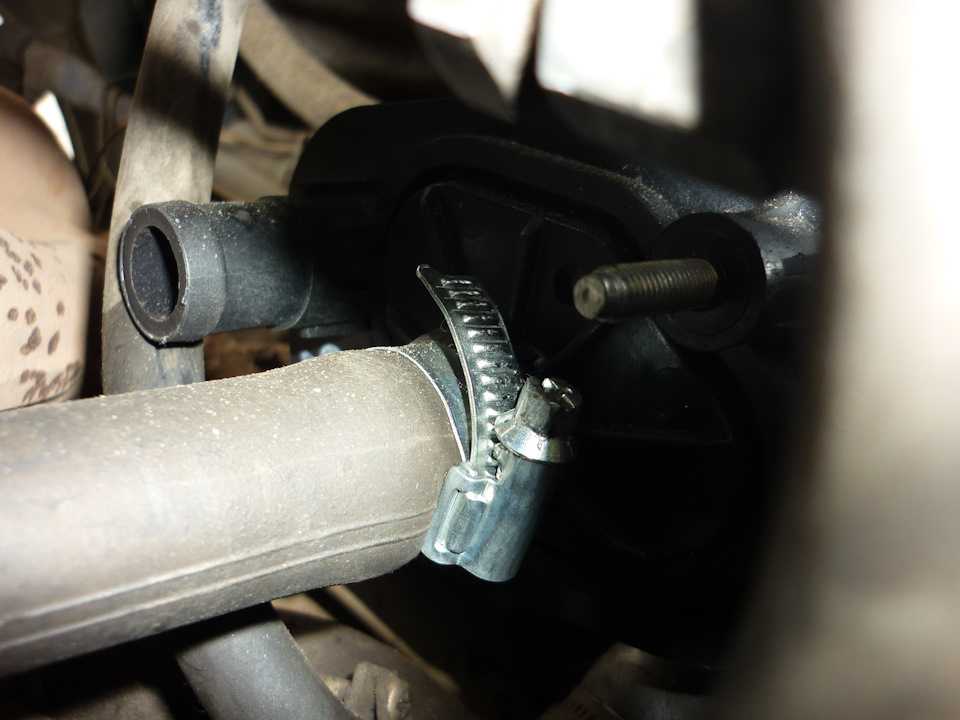

Слив жидкость, находим патрубки, которые направляются прямо к печному кранику. Ослабляем хомуты, а резьбы шпилек промачиваем вэдэшкой или зачищаем металлической щёткой

Это процесс имеет немаловажное значение, так как откручивание гаек по неподготовленной резьбе может оказаться проблемой. Ведь шпильки являются не чем иным, как обычными болтами, со шляпками, утопленными внутрь пластмассового корпуса крана

Самостопорящиеся гайки, оснащённые пластмассовым кольцом, не будут легко откручиваться. Усложняет ситуацию заржавевшая резьба. Создаваемое при откручивании болта, напряжение приведёт к прокручиванию его в корпусе, делая демонтаж крана невозможным либо слишком трудоёмким процессом, влекущим разрушение пластмассы.

Оставив резьбы откисать, приступают к снятию патрубков. Для этого потребуется залезть в салон и удалить с торпедо боковую накладку, чтобы добраться до хомутов патрубков. Откручивать их будет значительно проще, используя торцовый ключ с карданом.

После снятия патрубков снова залезаем под машину и при помощи накидного ключа с цифрой «10» отвинчиваем крепёжные гайки на кране печки, которые успели полноценно отмокнуть. Снова возвращаемся в машину и вытягиваем на себя кран (с пассажирской стороны), снимая с него пружинный фиксатор, а также отключая трос управления.

Теперь можно начинать установку крана печки ВАЗ-2112. Первым делом подсоединяется трос, который следует прикрутить к кузову. Так как закрепить трос на кране пружинным фиксатором довольно сложно, это нужно сделать заблаговременно. Завершив монтаж, выполняется заливка охлаждающей жидкости и проверяется система, чтобы исключить образование воздушных пробок.

Диагностика неисправностей

Если печка стала плохо греть, воздух из нее чуть теплый, то прежде всего надо проверить уровень антифриза. При его недостатке прекращается циркуляция в контуре двигатель–радиатор отопителя. После доливки возможно образование воздушной пробки в системе охлаждения.

Для ее устранения надо приподнять переднюю часть автомобиля, например, заехав передними колесами на эстакаду, и дать двигателю поработать 10 минут на холостом ходу. Если в системе был воздух, то потребуется долить антифриз.

Скорость вращения вентилятора отопителя на ВАЗ 2110 регулируется ступенчато переключателем. Если включается только максимальная скорость, а на двух других электродвигатель не работает, то, скорее всего, вышел из строя резистор печки, необходима его замена.

Иногда даже на максимальной скорости вентилятора поток воздуха недостаточен. Возможной причиной может быть нарушение закрывания–открывания заслонок, но чаще всего это загрязнение салонного фильтра. При этом обычно дополнительно ощущается специфичный запах сырости и затхлости. Фильтр желательно менять при каждом ТО.

Самыми распространенным неисправностями в отоплении ВАЗ 2110, являются течи печки и крана. Кран всегда был слабым местом в автомобилях ВАЗ. При производстве десятки кран сначала ставили, потом выпускали автомобили без него, затем стали снова устанавливать, но уже конструктивно доработанный.

При утечках антифриза в ногах переднего пассажира образуется лужица, в салоне стоит сильный запах. Источниками течи могут быть радиатор отопителя, кран, патрубки в месте крепления хомутами. Точно определить это можно только после разборки, поэтому замену лучше выполнить в комплексе, тем более что патрубки после 3–5 лет «дубеют».

Устройство и функционал печки

Итак, кран печки – это регулятор, с помощью которого изменяется объем потока антифриза, направляемого в радиатор. Поскольку он располагается в самой нижней части приборной панели, удобнее будет подобраться к нему с пассажирской стороны переднего ряда.

Как правило, краник печки нечасто используется автолюбителями. В период теплой погоды, когда в активном отоплении нет необходимости, его обычно фиксируют в перекрытом положении (рычажок на панели управления переводится в крайнее левое состояние). В этом случае тосол просто не поступает в радиатор отопления. И только перед наступлением холодов теплолюбивые автовладельцы вспоминают о кране отопителя, вновь открывая подачу тепла в салон.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

https://youtube.com/watch?v=5XZnl82-3H0

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Источник

Иные причины

Выше описаны проблемы, связанные с управлением печкой. Но печка может не работать или функционировать недостаточно эффективно и по другим причинам:

  • появление воздушной пробки в радиаторе печки;
  • засорение радиатора;
  • сильный износ или поломка электродвигателя вентилятора;
  • неисправность блока реостатов механизма управления;
  • деформация заслонок.

Эти неисправности сказываются на работоспособности печки. На ВАЗ-2110 они возникают реже, чем поломки системы управления, но их тоже следует брать в учет. Чтобы выявить причину прекращения нормальной работы печки ВАЗ-2110, определите, из-за чего это могло произойти. Если не работает вентилятор, то для устранения проблемы проверьте его, блок реостатов и цепь питания.

Печка дует холодным воздухом – причина кроется в радиаторе печки (забит, в нем образовалась пробка) или в заслонках (заклинили в положении, когда воздушный поток идет в обход радиатора).

Печка греет слабо и отрегулировать температуру не удается – проверяйте работоспособность контроллера, микроредуктора и датчика температуры.

Для выявления причины и устранения снижения продуктивности работы печки двигайтесь «от простого к сложному». Сначала проверяйте работоспособность элементов системы, расположенных в салоне (контроллер, датчик температуры), а после уже – лезьте под капот, чтобы продиагностировать работу редуктора, заслонок, электродвигателя вентилятора.

Возможные проблемы

По неофициальной статистике, автовладельцы семейства ВАЗ-2115 выделяют две основные проблемы, которые могут возникнуть с краном печки. Первая – это окисление рычажка регулятора, вызванное долгим простоем в летние периоды. Составляющие механизма запора просто «слипаются» между собой, вынуждая вас применять грубую физическую силу в попытке устранить данную проблему, что, в свою очередь, чревато поломкой.

Второй – гораздо более серьезной – проблемой может стать течь крана. Это уже сулит вам не только неприятности с попаданием охлаждающей жидкости внутрь салона автомобиля, но и полный перегрев движка, спровоцированный тем, что вся система останется без тосола.

К сожалению, кран отопителя – это цельная, неразборная деталь, которая, в случае возникновения неисправности, подлежит лишь полной замене.

Впрочем, ваши расходы будут не так уж и велики – ценовой диапазон для ВАЗ-2115 колеблется от двухсот до пятисот рублей, в зависимости от выбранной вами марки производителя и модели крана. Наиболее выносливыми считаются экземпляры с керамическим регулятором, поскольку они практически индифферентны к процессам окисления, но и теплоотдача при их использовании чуть ниже, чем у других вариантов.
