Стартер лада гранта: ремонт, замена, диагностика, выбор

Сообщений 11

1 Тема от iva7 2015-11-08 22:19:41 (2015-11-08 22:35:27 отредактировано iva7)

• iva7
• Новый участник
• Неактивен

• Регистрация: 2015-11-08
• Сообщений: 4Спасибо: 3
• Авто: Ваз 2111

Тема: Решено: Долго заводится. Стартер нужно крутить по 5-6 сек.

Вот показания с БК в трёх режимах — сразу после пуска (23гр), прогретый (88гр) — ХХ и 3000 об.

Температура 23 гр Обороты 1240 Расход л/ч 2,21 VAF 1,72 в Рег. ХХ шаги 94 ДК 0,45 в УОЗ 3,7 Расход воздуха кг/ч 23,9

Температура 88 гр Обороты 3000 Расход л/ч 3,55 VAF 1,92 в Рег. ХХ шаги 80 ДК 0,11 в Дросель 4 % УОЗ 30,7 Расход воздуха кг/ч 34,1

2 Ответ от ponkratov1993 2015-11-09 07:06:38

• ponkratov1993
• Новый участник
• Неактивен

• Регистрация: 2015-06-26
• Сообщений: 28Спасибо: 4
• Авто: ВАЗ 21103

Re: Решено: Долго заводится. Стартер нужно крутить по 5-6 сек.

Была аналогичная проблема. Дело было в аккумуляторе. Старенький был. Пускового тока не хватало. Покупка нового полностью исправила ситуацию. Поставьте на время заведомо исправный, с хорошей плотностью электролита аккумулятор.

• Aleksandr.21124
• Свояк
• Неактивен

• Регистрация: 2014-08-11
• Сообщений: 392Спасибо: 169
• Авто: ВАЗ 21124

Re: Решено: Долго заводится. Стартер нужно крутить по 5-6 сек.

4 Ответ от iva7 2015-11-09 10:14:57

• iva7
• Новый участник
• Неактивен

• Регистрация: 2015-11-08
• Сообщений: 4Спасибо: 3
• Авто: Ваз 2111

Re: Решено: Долго заводится. Стартер нужно крутить по 5-6 сек.

ponkratov1993, аккум АГМ. тянет. Стартер очень бодро крутит. Aleksandr.21124, дайте, пожалуйста, ссылку на типовые параметры откуда Вы брали. Просто я с чиптюнера смотрел, и на мой двигатель там немного другие цифры (например Расход воздуха 8-13/26-34). Компрессию замерю. РХХ проверю тестером. Фишку на ЭБУ проверю, может действительно контакт шалит. Ошибок кроме 1602 не выдаёт.

• Aleksandr.21124
• Свояк
• Неактивен

• Регистрация: 2014-08-11
• Сообщений: 392Спасибо: 169
• Авто: ВАЗ 21124

Re: Решено: Долго заводится. Стартер нужно крутить по 5-6 сек.

iva7 из личного опыта расход воздуха на холостых 8-9 кг/ч , бензина 0,6 -0,8 л/ч при прогретом двигателе 90t°, угол опережения 12, Длительность импульса впрыска топлива мсек 3,4 , положение регулятора холостого хода шаг 34. На чиптюнера тоже смотрел обобщенные данные. chiptuner.ru/content/typem797/

Это интересно: Средство для очистки карбюратора

При увеличенном расходе воздуха(больше 12 кг/ч) на холостых и бензина (1,2- 1,3 л/ч) — это говорит уже о не правильной работе какого то из датчиков -ДМРВ ,ДК. Если только вы что ни будь не переделывали с двигателем -короткий впуск (ресивер), облегчённый маховик и т.д. и т.п.

Постоянно горит чек энджин.

— желательно съездить на диагностику. Почему постоянно горит чек?

Правда есть один нюанс — иногда бывает при разгоне/езде в районе 2000 оборотов некий затык — машина какбы на секунду дёрнется/затупится и дальше нормально едет.

— возможно износ дорожек на датчике положения дроссельной заслонки.

Распространенная неисправность протёртось дорожки в определённом месте, при попадании ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться.

Замена стартера Лада Гранта: пошаговый алгоритм, фото и видео

Согласно стандартным требованиям ВАЗа, для стартера наработка на отказ не регламентируется. То есть, она является бесконечной. Однако иногда менять стартер всё же приходится, и связано это с несоблюдением правил эксплуатации.

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

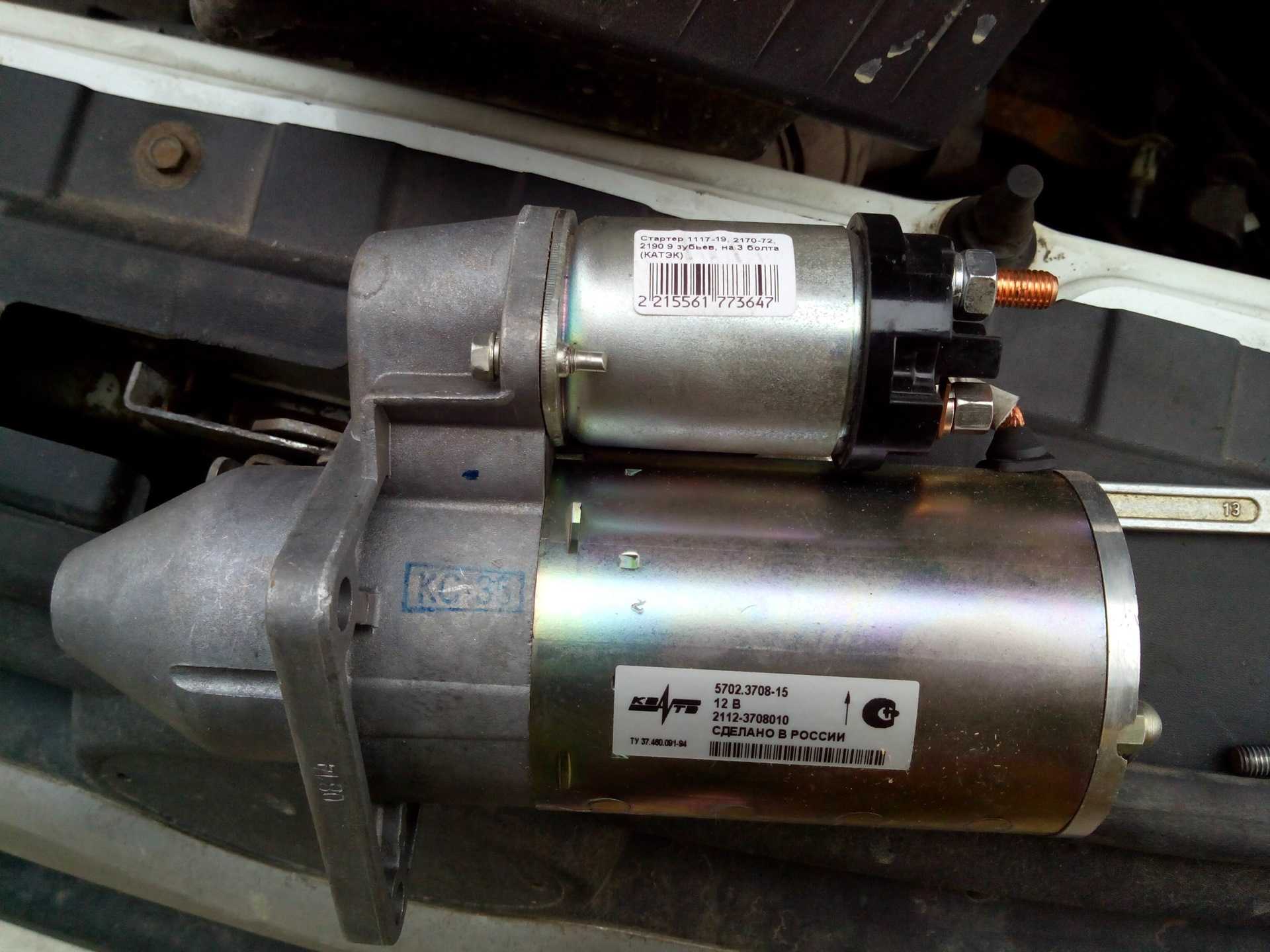

Три разновидности стартеров

На все «Гранты» первых лет выпуска устанавливался стартер «21120-3708010-00». Он крепится тремя гайками. А затем, с переходом к поколению машин с тросовой КПП, стало использоваться крепление винтами. Можно быстро узнать, какой именно стартер установлен:

• Коробка 2190 – стартер 21120-3708010-00;
• Коробка 2181 – 21901-3708010-00;
• Автоматика Jatco – 21902-3708010-00.

Как видите, выбор стартера выполняется «по КПП» и не зависит от модели двигателя.

Инструкция для авто с коробкой 2190

Прежде всего, отключите минусовую клемму АКБ (нужен ключ «на 10»). Дальше отсоедините разъём датчика рядом с воздушным фильтром. Короб фильтра нужно снять с креплений – тут используются плоскогубцы.

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

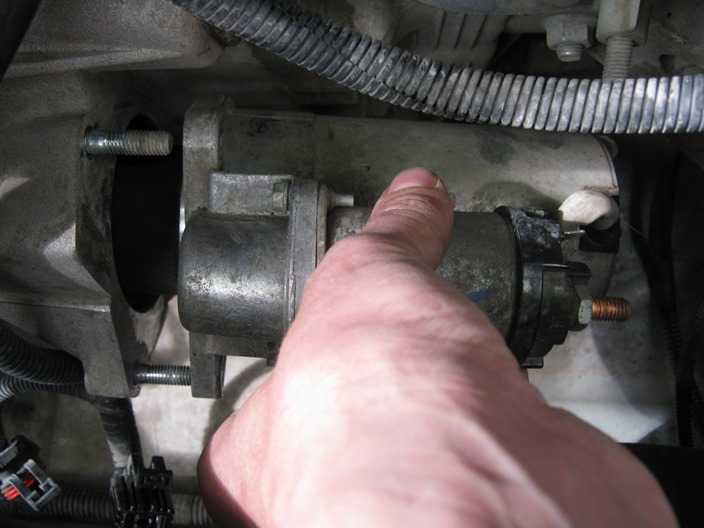

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

1. Отодвинув резиновый колпак, ключом «на 13» надо выкрутить гайку из меди; Гайку скручивают полностью
2. На втором шаге снимают клемму силового провода. Разъём, подводящий управляющее напряжение, отключают затем;
3. Теперь можно выкрутить три гайки, удерживающие стартер. Используйте ключ «на 13». Труднее всего будет добраться до нижней гайки. Нижний элемент крепления здесь не показан

Стартер – снятие и установка

Снятие

1. Установить автомобиль на двухстоечный подъемник (подъемник электрогидравли-ческий типа П-3,2 Г грузоподъемностью 3,2 т).

3. Поднять автомобиль на высоту, удобную для работы. Снять средний брызговик двигателя.

4. Отвернуть два винта 1 крепления брызговика 2 двигателя левого к кузову автомобиля (головка сменная 8, ключ трещоточный, удлинитель).

Снятие левого брызговика двигателя:

1. винт 5,6×16 (дет. 00001-0051873-01);
2. левый брызговик двигателя (дет. 21900-2802023-00).

5. Снять левый брызговик двигателя.

6. Снять защитный колпачок 3 клеммы жгута отвернуть гайку крепления провода к тяговому реле 4 стартера 1 и отсоединить провод от реле (головка сменная 13, ключ трещоточный, удлинитель).

1. стартер (дет. 21120 – 3708010-00);
2. колодка жгута проводов переднего к стартеру;
3. защитный колпачок клеммы жгута;
4. реле стартера;
5. гайка крепления стартера (дет. 21100-3701686-00)

7. Отсоединить колодку 2 жгута проводов переднего от тягового реле стартера.

8. Отвернуть три гайки 5 крепления стартера и снять стартер (головка сменная 13, удлинитель, ключ трещоточный).

Установка

1. Установить стартер в порядке обратном снятию.

Момент затяжки гаек крепления стартера 12…17 Н·м (1,2…1,7 кгс·м) (головка сменная 13, удлинитель, ключ трещоточный, ключ динамометрический).

1. Ставим машину в периметр ремонтной зоны.
2. Сливаем антифриз (тосол).
3. Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
4. Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
5. Изымаем термостат.
6. Проводим дефектовку.
7. Устанавливаем новые детали, собираем механизмы в обратной последовательности.

Где расположен термостат на Лада Гранта

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

• водяной рубашки;
• насоса (помпы);
• печного отопителя.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.

Как проверить заклинивший стартер?

Здесь сложнее. Стартер мог заклинить в разных положениях. К примеру, если втягивающее реле не сработало, и бендикс расположен в своем рабочем положении (касается зубьев маховика двигателя), то поможет только снятие стартера, его ремонт или замена на новый. Если же стартер заклинил в спокойном положении, можно завести автомобиль с толкача (только для механики). Если машина заводится, все хорошо работает, то проблема вполне может быть в стартере.

Проверка довольно сложная:

• необходимо снять стартер с автомобиля, что уже на некоторых моделях вызовет определенные сложности;

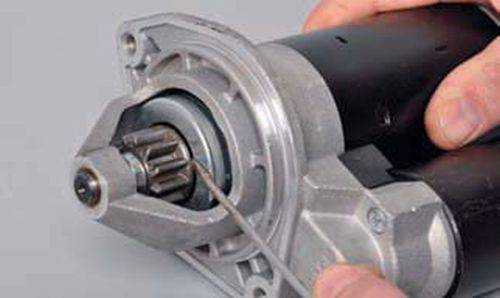

• далее стоит разобрать устройство, начиная с бендикса, и убедиться, что все детали в рабочем состоянии;
• проверка не может быть произведена без специальных приборов, вы не сможете визуально оценить работоспособность оборудования;
• после ремонта или приобретения нового стартера необходимо собрать все в нужной последовательности;
• заведите автомобиль и проверьте, все ли работает так, как вам необходимо.

Проблемы со стартером чаще всего связаны с втягивающим реле, бендиксом или непосредственно электрической частью стартера – щетками или обмоткой. В случае с реле или бендиксом, можно отдельно заменить эти детали. Если же виновником стала обмотка или щетки, чаще всего проще выполнить замену устройства.

К сожалению, на некоторых автомобилях этот ремонт может стоить дорого. К примеру, большие двигатели BMW V8 при снятии стартера требуют снятия мотора из моторного отсека. Это довольно трудозатратная и, следовательно, дорогостоящая процедура. Но на большинстве авто снять стартер будет не так сложно.

Другие признаки неисправности бендикса

Стартер очень сильно подвержен воздействию окружающих вредоносных факторов – влаге, пыли, грязи, масла. Следовательно, нарушается его изоляция, и он отказывается работать. Необходимо запомнить, что деталь работает в комплексе с другими элементами и подвергается «лавинным поломкам», когда неисправность в одном узле влечет за собой поломку в других.

Среди прочих причин, которые могут спровоцировать выход из строя стартера, выделяют:

• износ обмотки реле – стартер вообще не подает признаков жизни, якорь не проворачивается;
• износ обмотки статора или якоря – стартер чрезвычайно медленно крутит мотор, при этом коленчатый вал также медленно вращается;
• проблемы с коллектором – медленное прокручивание двигателя и коленчатого вала;
• износ щеток – ток не подается на реле, стартер не шумит.

Можно заметить, что одни и те же симптомы указывают на различные проблемы. Диагностику можно провести самостоятельно, но для того, чтоб не усугубить ситуацию, все же следует обратиться к профессионалам.

Обнаружив определенные неполадки в функционировании стартера, не откладывайте решение проблемы. Такая неисправность может повлечь за собой выход из строя более серьезных составляющих общего механизма. Лучше провести минимальный ремонт, чем капитальный.

Автомобиль может эксплуатироваться на протяжении длительного времени, и в процессе могут возникать различные поломки. Водители автомобилей часто встречаются с поломкой стартера. Нередко могут возникать ситуации, когда система старта работает неправильно, и при этом не удается произвести запуск двигателя.

https://www.youtube.com/watch?v=ytpressen-GB

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится проверять устройство мультиметром или с помощью подручных средств

Если же по его поведению не удается определить неисправность и устранить ее, то приходится проверять устройство мультиметром или с помощью подручных средств

Если же по его поведению не удается определить неисправность и устранить ее, то приходится проверять устройство мультиметром или с помощью подручных средств.

Ключ — зажигание — Большая Энциклопедия Нефти и Газа, статья, страница 2

Ключ — зажигание

Контрольная лампа КЛ при неработающем двигателе и вклю-чг ш: лм ключе зажигания питается током аккумуляторной батареи. Путь тока показан пунктирными стрелками. Горение лампы сигнализирует о разряде батареи. Во время работы генератора при напряжении в обмотке реле РС702 7 — 7 5 В происходит размыкание контактов и сигнальная лампа гаснет.  

Для аварийной остановки газомотокомпрессора необходимо закрыть кран топливного газа на двигателе и перевести ключ зажигания в положение Стоп ( выключить зажигание), включить масляный насос и выключить его через 20 мин, разгрузить цилиндры компрессора, провернуть вручную лубрикатор и коленчатый вал.  

Итак, убедившись, что рычаг КПП стоит в нейтральном положении, поворачиваем ключ зажигания ( рис. 13) по часовой стрелке до срабатывания стартера. Как только двигатель запустится, ключ зажигания следует сразу отпустить.  

В масляную магистраль включена контрольная зеленая лампочка манометра, которая загорается после вставления ключа зажигания в замок. Когда двигатель заработал при исправной системе смазки, лампочка должна погаснуть.  

Вспомните свою первую ночную поездку в только что приобретенном автомобиле: вы с трудом вставили ключ зажигания, в попытке переключиться с дальнего света на ближний постоянно включали дворники, настройка радиоприемника оказалась просто неразрешимой з / адачей. Ничего не получалось автоматически, без сучка и задоринки; приходилось обдумывать каждое действие.  

Во избежание допуска к управлению автомобилем посторонних лиц водитель не должен оставлять автомобиль с работающим двигателем или оставленным в замке ключом зажигания без присмотра.  

Если включатель зажигания исправный и контрольная лампа 9 горит полным накалом при подключении ее к клемме 50 включателя зажигания в положении Пуск ключа зажигания, то следует проверить реле стартера. Его необходимо разобрать и зачистить контактный диск и контакты.  

Перед наполнением оператор по наполнению должен произвести тщательный осмотр наружной поверхности и арматуры автоцистерны, проверить наличие остаточного давления в резервуаре цистерны и соответствие имеющегося в ней газа назначению цистерны, отобрать ключ зажигания у водителя.  

Система зажигания ( рис. 12) состоит из аккумуляторной батареи 4 и генератора 8, катушки зажигания 14 с вариатором 17, прерывателя 9 с конденсатором 10, распределителя 18, свечей зажигания /, ключа зажигания 2 и проводов низкого и высокого напряжения.  

Для градуировки шкалы индикатора сначала подают на него питание непосредственно от батареи аккумуляторов и подстроечным резистором R4 устанавливают стрелку микроамперметра на нулевую отметку. Затем при выключенном ключе зажигания ( с целью исключения протекания неконтролируемого тока батареи) плюсовой вывод батареи через мощный ( около 60 Вт) резистор сопротивлением 2 4 Ом соединяют с корпусом автомобиля и подстроечным резистором Я7устанавливают стрелку на отметку 5 А. После градуировки плюсовой вывод питания индикатора подключают к плюсовому проводу бортовой электросети автомобиля.  

Итак, убедившись, что рычаг КПП стоит в нейтральном положении, поворачиваем ключ зажигания ( рис. 13) по часовой стрелке до срабатывания стартера. Как только двигатель запустится, ключ зажигания следует сразу отпустить.  

Регулятор работает следующим образом. После включения питания выключателем BI ( ключ зажигания), пока двигатель работает на малых оборотах и напряжение генератора меньше заданного уровня ( см. табл. 6), определяемого положением движка потенциометра RZ и напряжением стабилизации стабилитрона Д, последний заперт. Заперт также транзистор Т, а транзисторы Ту и Гз отперты. Обмотка возбуждения генератора через диод Д з и открытый транзистор Т3 подключена к положительному полюсу аккумуляторной батареи Е, и генератор получает полное возбуждение. Вследствие этого напряжение генератора увеличивается по мере увеличения числа оборотов двигателя или уменьшения его нагрузки. Когда напряжение генератора достигает заданного уровня, стабилитрон Д ] и транзистор Т, отпираются, а транзисторы Г2 и Г3 запираются. Обмотка возбуждения отключается от источника питания, и напряжение генератора начинает уменьшаться.  

Продолжим, однако, рассмотрение схемы соединений. Оставшийся свободным конец катушки левого электромагнита через ключ зажигания соединяется с положительным полюсом аккумуляторной батареи. Отрицательный полюс батареи соединен с массой.  

Страницы:      1    2    3    4

Машина перестала реагировать на ключ зажигания

Поломка автомобиля — это всегда неприятный сюрприз, но если ваша машина не реагирует на ключ зажигания не стоит паниковать, возможно, неисправность можно устранить и без помощи автосервиса. Для начала исключите наиболее простые причины, которые вы могли упустить из виду. Сюда относятся: отсутствие топлива, разрядка аккумулятора, сгоревший предохранитель и элементарное загрязнение клемм. Также зажигание может блокироваться, если вы забыли отключить противоугонную систему.

Что можно сделать самому?

Проверить указанные выше ошибки довольно просто — уровень топлива покажет индикатор на панели, а вот определить заряд аккумулятора можно с помощью мультиметра. Так, нормальное напряжение при неработающем моторе (ведь вы его не можете завести) находится в интервале 12,5 — 13,0 В. И если показатели прибора демонстрируют менее 11,8-12,0 — ваш аккумулятор определенно разряжен и вам нужно найти возможность запустить двигатель от другого автомобиля.

Если машина не заводится — проверьте наличие бензина и состояние аккумулятора и предохранителей.

Для проверки предохранителей можно воспользоваться визуальным осмотром, поскольку чаще всего они имеют прозрачный корпус. Перегоревший предохранитель будет иметь разрыв провода с оплавленными краями

Предохранители с непрозрачным корпусом можно проверить мультиметром по напряжению.В некоторых случаях проблемы с зажиганием возникают из-за механических факторов, а потому, отвечая себе на вопрос, почему ключ зажигания не поворачивается в замке, следует обратить внимание на следующие моменты:

Смазка замка зажигания WD40

Осмотрите замок на присутствие загрязнения. Для очистки можно использовать универсальное средство WD40, что аккуратно впрыскивается в отверстие замка.

Проверьте ключ на деформации, возможно он случайно согнулся и его необходимо выпрямить.При отрицательных температурах, обязательно проверьте не замерз ли замок. Отогреть его можно обычным феном.

В автомобилях, оснащенных АКПП, зачастую поворот ключа невозможно выполнить, если переключатель скоростей не стоит в нейтральном положении или на тормозе.

Если видимых причин нет, возможно сработала блокировка рулевой рейки. Чтобы ее снять, плавно поворачивая руль, попробуйте повернуть ключ (не прилагайте чрезмерных усилий, чтобы не сломать и не согнуть его и замковое устройство).

Когда потребуется мастер?

Если ключ зажигания не проворачивается и застрял, вероятнее всего придется снимать замок. Это может произойти в результате износа ламелей замкового устройства, на что зачастую указывают регулярные заедания ключа. Чтобы вынуть ключ, можно при помощи шприца впрыснуть внутрь WD40 и аккуратно попытаться провернуть его в исходное положение. В дальнейшем, для решения основной проблемы, многие автомобилисты удаляют поврежденные ламели. Делают это с целью экономии, поскольку установка нового замка довольно дорога. Самостоятельно разобрать замок не всегда просто, а если учесть, что существуют технологии восстановления ламелей, при отсутствии опыта, лучше пригласить мастера.

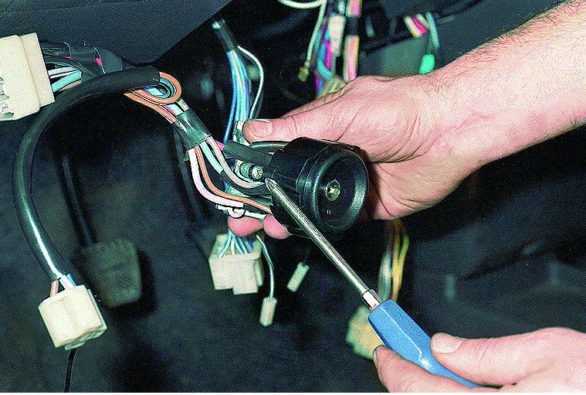

Ремонт замка зажигания

К механическим повреждениям относится и неисправность пружины, в результате чего ключ зажигания не возвращается в исходное положение. Это может привести к поломке стартера. Чтобы ликвидировать такую неисправность потребуется замена контактной группы замка на новую и тут также не обойтись без автомеханика.

И в заключение один совет. Выполняя диагностику причин неисправности замка зажигания, сохраняйте рассудительность, даже если очень торопитесь. Это основа успеха, ведь приложение силы без привлечения ума только навредит.

Замена и установка стартера Лада Гранта

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

• Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
• Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
• Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
• Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Если требуется замена стартера на Лада Гранта или его ремонт, то данная статья поможет вам больше узнать о самом стартере и манипуляциях с ним.

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

• Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
• Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Вероятные причины

Когда стартер при попытке активировать мотор не крутится, то это часто указывает на проблемы с аккумулятором. Недостаточный заряд последнего мешает функционированию рассматриваемого устройства, ведь оно потребляет очень много энергии.

Также Лада не заводится из-за повреждения электрической цепи стартера или отдельных элементов, в нее включенных. Осмотрите все провода, ведущие к прибору. Также проверьте предохранитель и реле, если это не сделано ранее.

Следующая очевидная проблема: окисление выводов аккумулятора. Со временем на них образуется пленка, обладающая высоким сопротивлением, что и мешает подавать ток нужной силы. Очистите их мелким наждаком и подтяните ключом, чтобы провода не болтались.

Нередко мешает Гранте заводиться замок зажигания. Убедиться, что он неисправный легко – достаточно закоротить ведущие к нему проводки. После этого силовая установка должна запуститься.

Когда ничего из вышеописанного не помогло, и Гранта по-прежнему не заводится, допустимо предположить худшее – неисправность самого стартера. Тут, в частности, могут выйти из строя:

• сам электромотор (якорь или обмотка);
• тяговое реле;
• маховик;
• привод.

Диагностику в поле выполнить сложно, ведь стартер придется демонтировать и разбирать. Вышедшие из строя элементы не чинят, а заменяют на исправные. Все что удастся сделать на месте – осмотреть провода, идущие к прибору, снять их и почистить. Перед этим не забудьте отключить минусовый кабель от аккумулятора. Как показывает практика, самой часто встречаемой причиной, по которой мотор отказывается заводиться и стартер не крутит, является слабый заряд батареи, плохой контакт в клеммах или поломка замка зажигания Лады. Прочие неисправности случаются гораздо реже. Далее расскажем, как осуществить проверку.

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

• Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
• Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
• Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
• Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Общая информация

Стартером называют электрический мотор, работающий на постоянных магнитах, имеющий электромагнитное двухмотоблочное тяговое реле и планетарный редуктор. Их корпуса изготавливают из стали, на корпусе закрепляется шесть магнитов, а сам корпус и крышки стягиваются несколькими болтами. Вал якоря стартера переводят в режим вращения два подшипника, один из которых, шариковый, устанавливают у коллектора, второй, подшипник скольжения – рядом с приводом. Благодаря редуктору происходит передача крутящего момента к валу привода стартера. Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ. Стартер приводится в движение и проворачивает коленвал, запуская мотор и воспламеняя горючую смесь.

https://youtube.com/watch?v=gQUNRcgtwB0

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.
