Самодельный стационарный компрессор на основе зил-овского

Компрессор сильно греется

Если компрессор сильно греется, то это сигнализирует о его какой-то неисправности. Причин перегрева может быть несколько. Начиная с простой, это заблокирован обдув воздуха цилиндра и картера. Проверьте не закрыта ли крыльчатка посторонними предметами.

Одной из основных причин греющегося компрессора является недостаток уровня масла. Рабочие узлы работают на износ, создаётся высокое трение в следствие сильно греется. При дальнейшей такой работе оборудование быстро выйдет из строя. Проверьте уровень масла, если его недостаточно, необходимо долить до нужного уровня.

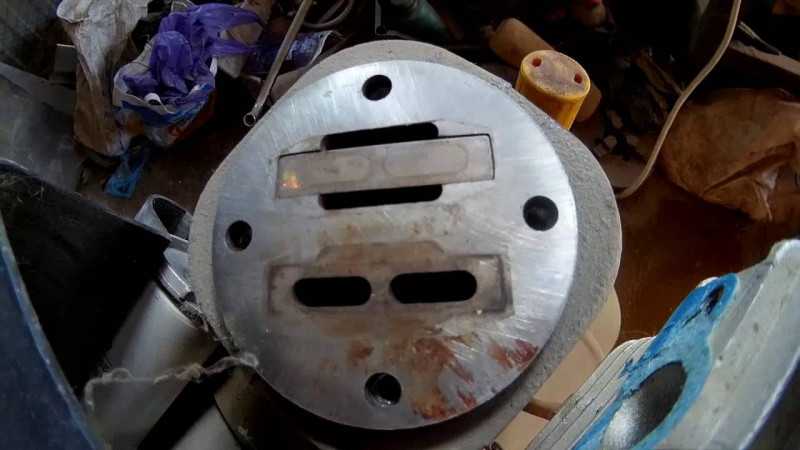

Неисправности клапанов, в результате карбонизированного загрязнения или их ослабления. Также могут быть забитые воздушные каналы.

Посмотрите уровень давления , возможно сломалась автоматика и компрессор «молотит» до большого давления, это и вызывает перегрев. Возможно требуется ремонт или замена предохранительного клапана.

Неисправности и ремонт

Шум и стук во время работы компрессора, а также масло, которое появляется в воздушном баллоне, свидетельствует о неисправности устройства.

1. Со временем на блоке картера образуются трещины и сколы. Картер полностью заменяют, если на его стенках возникли трещины. Трещины заваривают, если они расположены на фланце крепления картера и имеют маленький размер.
2. Чтобы проверить герметичность цилиндра, его укладывают в водяную ванну и наполняют сжатым под давлением воздухом. Если появились пузырьки, то он считается не герметичным. Ремонт производят путем растачивания емкости и хонингуют ее под ремонтный размер. Блок в разъемном состоянии должен быть цельным, без забоин. Допускается отклонение до 0,04 мм. Нельзя, чтобы под лекальной линейкой проходил щуп в 0,05 мм.
3. Ремонтный размер поршней определяется по цифре, выбитой на дне поршня. Это цифра +04, +0,8.
4. Если износились шариковые подшипники, их спрессовывают и заменяют новыми.
5. Если шатунные шейки вала имеют износ выше 0,05 мм, то полностью меняют коленчатый вал.
6. Чтобы исправить изношенную верхнюю головку шатуна, запрессовывают ремонтную втулку, предварительно сделав отверстие диаметром 14,019 мм.

Если торец крышки и ее задняя часть не прилегают плотно к корпусу, то вовремя трения они вместе с уплотнителем изнашиваются. При появлении трещин их меняют на новые детали.

Советы по выбору детали

Выбирая обратный клапан для компрессора, следует знать размер резьбы, нарезанной на выходе из цилиндра. Резьба может отличаться в разных моделях агрегатов. Проще всего взять неисправную деталь с собой и выбрать в магазине аналогичную.

Если требуется поменять обратник, например, на более надежную модель, следует ознакомиться с техническими характеристиками новой детали. Некоторые из них не предназначены для работы с компрессорами большого давления. Обычно на упаковке к обратнику указано максимальное давление, при котором он сможет работать.

Также следует учитывать температурные характеристики данного узла. Если воздух после сжатия нагревается до высоких температур, то пластиковый узел покупать не стоит. Следует отдать предпочтение металлическому обратному клапану, который устанавливается внутри воздуховода.

Советы по выбору детали

Выбирая обратный клапан для компрессора, следует знать размер резьбы, нарезанной на выходе из цилиндра. Резьба может отличаться в разных моделях агрегатов. Проще всего взять неисправную деталь с собой и выбрать в магазине аналогичную.

Если требуется поменять обратник, например, на более надежную модель, следует ознакомиться с техническими характеристиками новой детали. Некоторые из них не предназначены для работы с компрессорами большого давления. Обычно на упаковке к обратнику указано максимальное давление, при котором он сможет работать.

Также следует учитывать температурные характеристики данного узла. Если воздух после сжатия нагревается до высоких температур, то пластиковый узел покупать не стоит. Следует отдать предпочтение металлическому обратному клапану, который устанавливается внутри воздуховода.

Шаг 1: Сборка необходимых инструментов

Для создания обратного воздушного клапана для компрессора вам понадобятся следующие инструменты:

1. Шланг от компрессора: выберите шланг с подходящим диаметром и длиной в соответствии с вашими потребностями.

2. Клапан-распределитель: эта часть будет служить основой вашего обратного воздушного клапана.

3. Клей для пластика: необходим для соединения различных частей вашего клапана.

4. Ножницы или нож: используйте их для обрезания и подгонки шланга.

5. Щипцы: понадобятся для манипулирования и закрепления различных частей.

Имейте в виду, что эти инструменты могут варьироваться в зависимости от конкретной модели компрессора и требований вашего проекта, поэтому лучше всего обратиться к инструкции производителя для получения точной информации о необходимых инструментах и материалах.

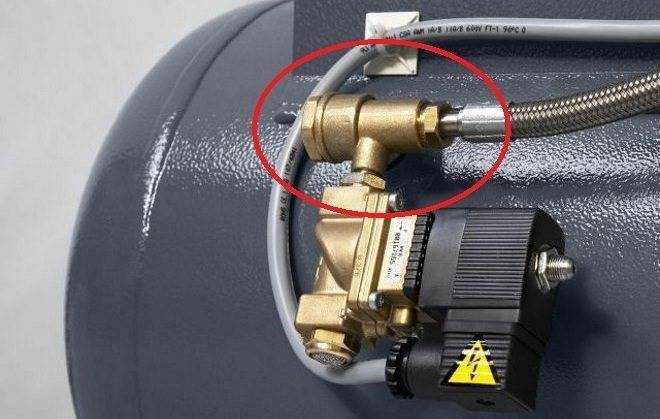

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

• внутренний затвор (поз. 6), перекрывающий входное отверстие;
• пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
• входной штуцер (поз.7);
• пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга. Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь

Это значительно облегчит процедуру подбора нового узла

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь. Это значительно облегчит процедуру подбора нового узла.

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

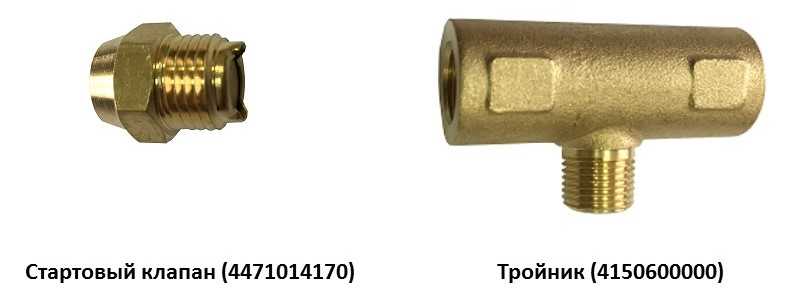

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

• тройник с внутренней резьбой;
• пружина;
• 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
• шарик, диаметр которого больше размера внутреннего отверстия в муфте;
• металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Особенности устройства

Обратные клапаны используются во многих сферах. Подобные устройства чаще всего работают в тандеме с какими-либо резервуарами или компрессорами. Основная задача обратного клапана – не допустить потерь нагнанного в систему давления и ограничить доступ нежелательных элементов внутрь системы.

За отсутствием такого механизма КПД оборудования заметно уменьшается. К примеру, компрессоры вынуждены работать практически без остановки, что сказывается не только на эксплуатационном ресурсе техники, но и на счетах за электричество.

Сферы применения обратных клапанов:

• системы, работающие с перегонкой жидких сред;
• газовые магистрали;
• холодильное оборудование;
• вентиляция;
• сантехническое оборудование.

Кроме поддержания давления в системе обратные клапаны не допускают проникновение жидких сред в компрессор

При больших объёмах перегонки, равно как и серьёзной нагрузке на технику очень важно сохранить герметичность оборудования. Этот момент также критичен при работе с газообразными составами, в особенности горячими. В кондиционировании и схожем оборудовании такие клапаны выполняют две важные функции:

В кондиционировании и схожем оборудовании такие клапаны выполняют две важные функции:

• Ограничивают доступ обратной конденсации.
• Обеспечивают беспрепятственную перегонку фреона от горячей части испарителя до холодной.

Обратные клапаны часто используют в вентиляционной технике, причём как в бытовых, так и промышленных сферах. Оборудование такого плана можно увидеть в квартирах – кухнях и ванных комнатах, в офисах, местах общественного питания, а также на строительных площадках и других технических объектах.

Обратный клапан выполняет следующие функции:

• повышает качество тяги на сложных многоуровневых участках;
• ограничивает доступ холодных потоков извне;
• предохраняет помещение от проникновения токсичных сред, а также неприятных запахов;
• при пожарах препятствует попаданию продуктов горения.

Вам может быть интересно: вентиляция с обратным клапаном.

Аналогичным образом обратные клапаны используют в сантехнических и других системах, где требуется отсечка нежелательных элементов.

Это интересно: Самодельные слесарные тиски: видео, фото, чертежи

На что обратить внимание

Перед тем как приобрести вентиль, для начала берут в расчет такое обстоятельство, как интенсивность действующего воздухопотока. В других системах это может быть жидкость или газ. Это обстоятельство напрямую воздействует на запуск и безошибочную деятельность установленного вентиля.

Помимо этого, нужно брать в расчет, что коэффициенты производительности воздухоочистительного агрегата взаимосвязаны с данными мощности аппарата выкачки, будь то помпа или вентилятор. При выборе вентиля берут в расчет температурный режим в комнате и среде, в которой устройство будет поставлено. Существенное значение также имеет и уровень загрязнения окружающей среды. К примеру, агрегат разновидности «бабочка» при влиянии на него струи холодного воздуха начинает значительно сбрасывать обороты. Это может привести к плохому слиянию воздуховода и механизма в целом. Стоимость вентиля может ничтожно колебаться и непосредственно зависит от технических параметров и компании-разработчика механизма.

https://youtube.com/watch?v=9Rrq0UNcKBQ

Как правильно слить конденсат из воздушного компрессора?

Для обеспечения корректной работы компрессорного оборудования используются различные технические устройства, среди которых можно выделить обратный клапан для компрессора. Без данного узла практически невозможно представить работу оборудования, предназначенного для сжатия воздуха. Обратные клапаны используются во многих сферах.

• Принцип работы воздушного компрессора
• Цены на сайте не являются офертой.
• В нашем каталоге вы можете заказать клапаны для компрессоров различных типов: предохранительные, запорные, аварийные, нагнетательные, клапаны ПИК, кольцевые, дренажные, обратные, перепускные и др. Для поршневых моделей.
• Все воздушные компрессоры оснащены клапаном, который используется для слива конденсата из воздушного компрессора. Он называется сливной клапан и бывает разных размеров и форм в зависимости от модели воздушного компрессора.
• Ассортимент
• Ни один пневматический инструмент не обходится без сжатого воздуха.
• На сегодняшний день для того, чтобы гарантировать четкую работу компрессорных агрегатов, используемых почти везде, применяют целый ряд добавочных технических механизмов, одним из которых считается обратный клапан для компрессора.
• Самовывоз из магазина — Временно не отправляем.

Cool System Магазин автокондиционеров. Управляющий клапан компрессора кондиционера часто является причиной, по которой система кондиционирования, а в частности, сам компрессор кондиционера перестает работать. Происходит это по многим причинам, одна из них — сгорание или загрязнение клапана. На тему проверки управляющего клапана у нас есть отдельная статья.

Принцип работы и составные части

Компрессор это устройство для повышения давления и перемещения газа к требуемому источнику (краскопульт, шлифовальные машинки, гайковёрты, аэрографы и любому другому пневматическому оборудованию). Основным востребованным оборудованием в кузовном ремонте стал компрессор поршневого, масляного типа. В поршневых, объём рабочих камер изменяется с помощью поршней, совершающих возвратно-поступательное движение.

Имеют разное количество рабочих цилиндров и различают их по следующему конструктивному расположению:

• Горизонтальное
• Вертикальное
• Оппозитную
• Прямоугольную
• V и W образные
• Звездообразные

Основные конструктивные недостатки: неполная уравновешенность их движущих частей, наличие большого числа пар трения и т.д. Всё это является причиной выхода из строя и последующего ремонта. Перед тем как выполнять ремонт компрессора своими руками, необходимо изучить его техническое строение. На фото ниже схема одноступенчатого компрессора, поршневая группа.

1. Коленчатый вал
2. Корпус
3. Шатун
4. Палец поршня
5. Поршень
6. Цилиндр
7. Клапана
8. Головка цилиндра
9. Клапанная плита
10. Маховик
11. Сальники
12. Подшипники коленвала

На корпусе возле электро двигателя имеется блок автоматики называемый пресостат. При помощи него можно производить регулировку компрессора. Возможно понижать накачиваемое давление или повышать.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Читать также: Самодельный краскопульт из пылесоса

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Основные виды

Обратные клапанные механизмы подразделяются на:

• прямого вида;
• угловые;
• пружинные;
• шариковые;
• ставящиеся при помощи фланцев;
• створчатые;
• устанавливаемые при помощи пайки;
• произведенные под разбортовку.

Все-таки существует один главный недостаток: подобный воздушный клапан ставится на поглощающий резервуар и весьма отрицательно воздействует на совместную холодопроизводительность.

В любом случае, независимо от разновидности и целевого предназначения механизма, надо тщательно следить за тем, чтобы на зазорную деталь не попадали инородные частицы. В противном случае, даже находясь в затворенном положении, запорный вентиль не сможет целиком гарантировать свою работоспособность.

Для того чтобы смонтировать любой из них (имеется в виду разновидность вентиля), надлежит брать в расчет настройку и конфигурацию системы. Помимо этого, эти установки выделяются исходя из специфики своей формы, (квадратные и круглые) и изделия, из которого они произведены. Любое из используемых изделий обладает своей спецификой. Исходя из этого многие механизмы оснащаются агрегатами, исполненными с употреблением пластика, а некоторые — установками из металла.

Сейчас самым популярным видом считается пластиковый клапан. Пропускная возможность этого механизма составляет до 6 м/с. Подобное значение складывается благодаря бесшумности во время включения и выключения рабочих составляющих. Подобная модификация агрегата может действовать как при помощи клапана, поставленного для вытяжки, так и самостоятельно. Необходимо заметить, что подобная разновидность не пользуется большой известностью среди покупателей из-за вытеснения более экономичными аналогами. На сегодняшний день можно приобрести самый популярный вид вентиля для компрессоров — это так называемая «бабочка».

Данные аппараты изготавливаются с использованием металла, а сверху обрабатываются тонким оцинкованным слоем. Механизм оснащен двумя вертящимися лопастями, которые укрепляются на центральную ось. При отсоединении вытяжного коллектора детали замыкаются. Вентиль “бабочка” продается в нескольких вариантах, габариты которых составляют от 31 см.

Особенности конфигурации обратных клапанов

Это устройство имеет достаточно простую конфигурацию. Лопасть крепится на ось, обеспечивая тем самым свободное передвижение. Для противовеса предусматривается особый отвес, стопорящий функционирование обратного клапана при выключенном вентиляторе для притока. Такие механизмы относятся к классу общего пользования и имеют либо прямоугольную, либо круглую форму. Они рассчитываются на воздухообменные каналы больших размеров. Для их монтажа предусматриваются проемы необходимой величины.

Классификация обратных клапанов.

При подборе обратного клапана 10 см размера для производственной вентиляционной системы целесообразно обратить внимание на взрывозащищенные механизмы. Поскольку такая конфигурация имеет определенное предназначение, ее нужно размещать в помещениях, где часто возникают взрывоопасные ситуации

Такие устройства имеют различные размеры, включая 12,5 и 100 см клапаны

Они также имеют квадратную и круглую формы

Такие устройства имеют различные размеры, включая 12,5 и 100 см клапаны. Они также имеют квадратную и круглую формы

Поскольку такая конфигурация имеет определенное предназначение, ее нужно размещать в помещениях, где часто возникают взрывоопасные ситуации. Такие устройства имеют различные размеры, включая 12,5 и 100 см клапаны. Они также имеют квадратную и круглую формы.

На современном рынке самой популярной разновидностью обратного клапана является бабочка. Бабочки производятся на основе стали с оцинкованным покрытием, они снабжаются двумя лопастями, крепящимися на центральную ось. Когда вытяжной канал выключается, лопасти запираются. Данная особенность присуща почти всем разновидностям обратного клапана. Бабочка выпускается в нескольких вариациях, размер которых составляет от 10 до 31,5 см.

Строительный рынок также предлагает усовершенствованную разновидность бабочки, оснащенную каучуковым уплотнителем, который существенно понижает шум, производимый лопастями вентилятора.

В бытовых целях большую популярность приобрели механизмы лепестковой разновидности, которые по форме напоминают жалюзи. Их конфигурация предполагает определенное количество лопастей, размещенных горизонтально. Такое оборудование обычно применяется в жилых помещениях, где необходима модернизация системы воздухообмена.

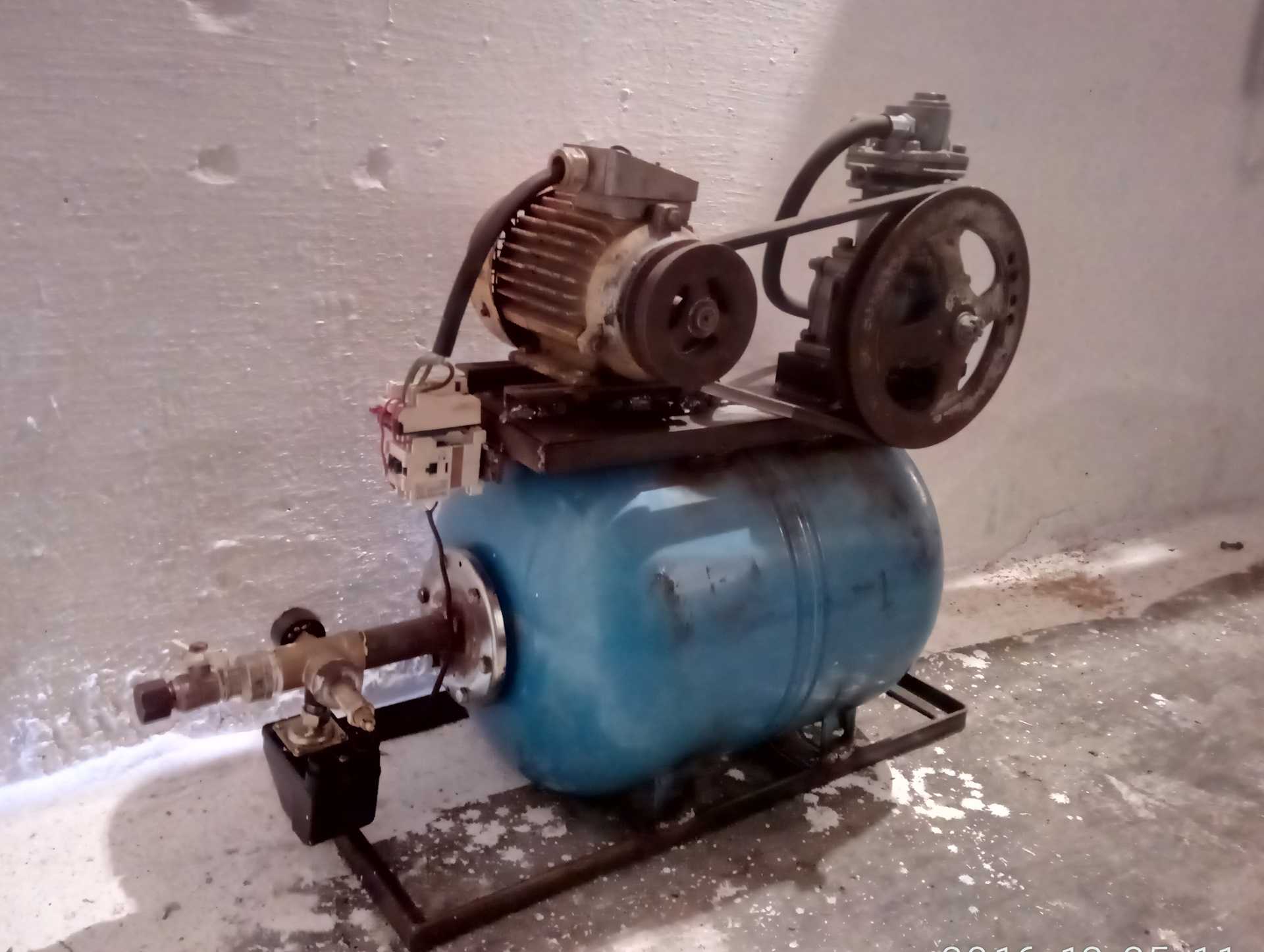

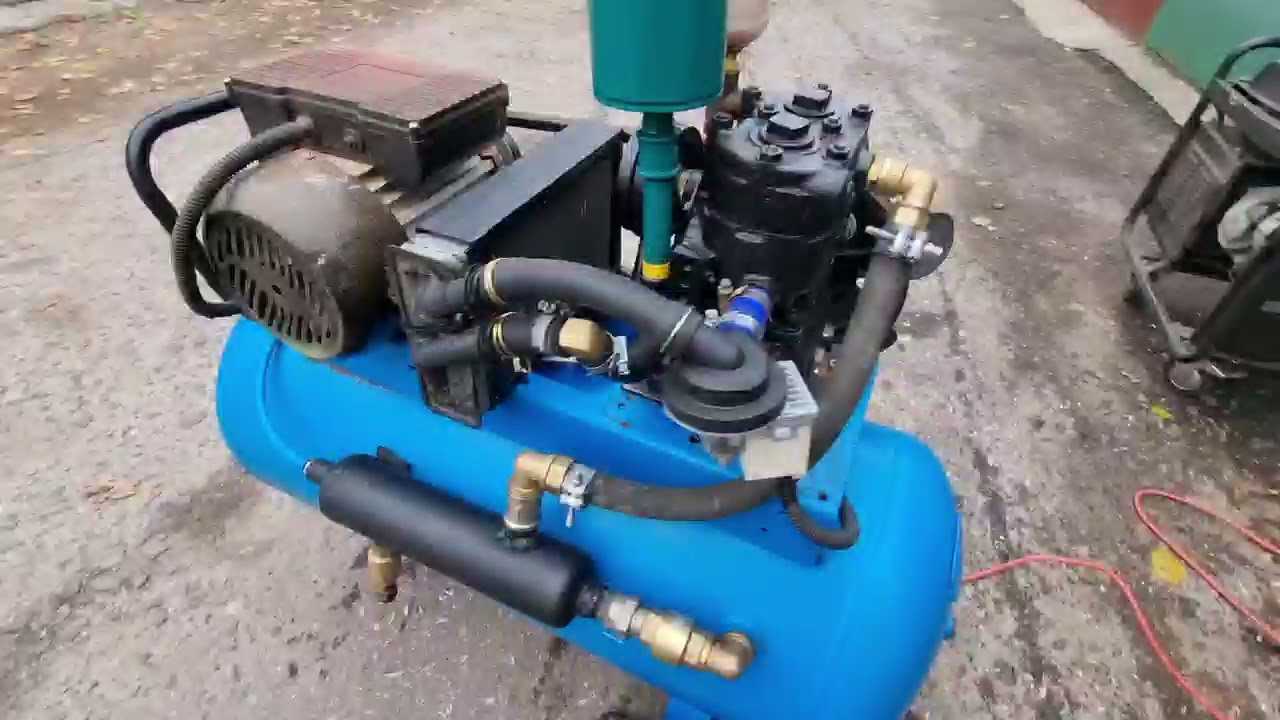

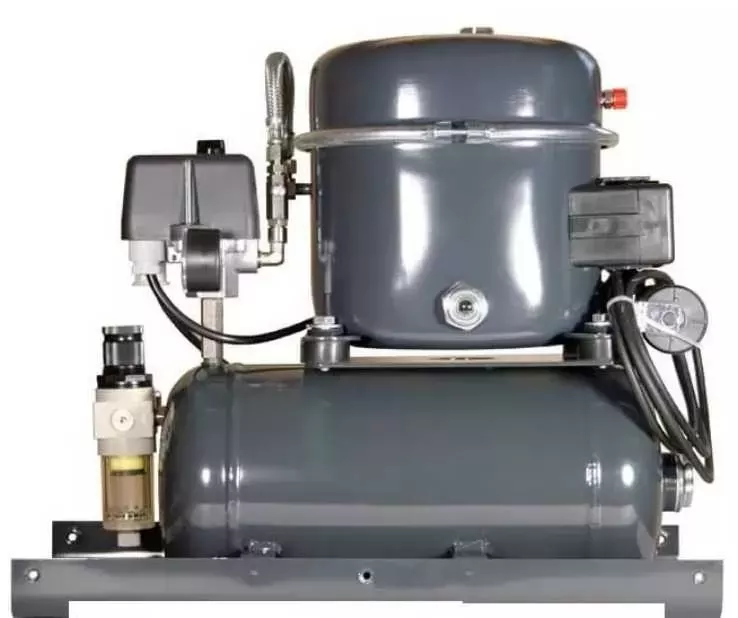

Как сделать компрессор своими руками

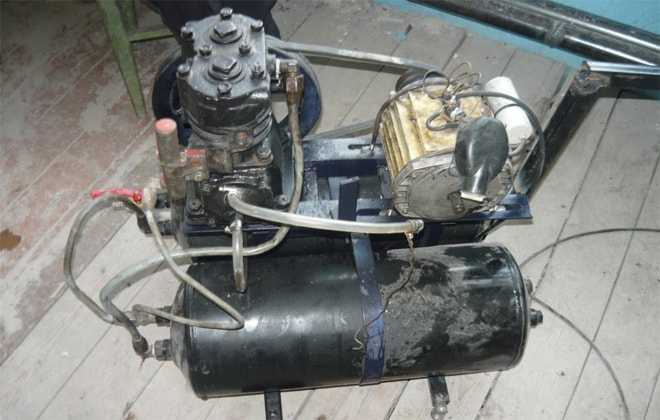

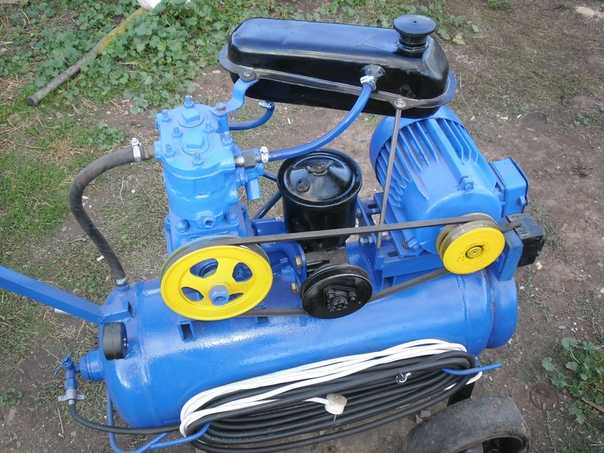

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

• двигатель;
• ресивер;
• манометр;
• предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер

Тонкости сборки:

1. Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
2. Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
3. Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
4. Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Причины монтажа предохранителя

В трубах отопительных систем циркулирует вода, которая имеет температуру пятнадцать градусов.

Передвигаясь по кругу замкнутой системы, теплоноситель повышает температурное значение, одновременно его объем увеличивается. Также увеличивается давление в трубах, повышая нагрузку на приборы с трубопрокатами.

Аварии чаще всего случаются с котлами твердотопливного типа, показатель мощности теплоотдачи внутри них не регулируется.

Показатель производительности устройств, работающих на газу либо электричестве, легко скорректировать на любом этапе работы.

Они оснащаются автоматическим управлением, во время критических показателей температуры работа деталей останавливается.

Внимание! В котле твердотопливного типа силу сгорания угля либо дров регулируют, открывая либо закрывая заслонку. В данном котле теплоотдача изменяет свои значения постепенно. Теплоноситель жидкого типа имеет свойство перегреваться, потому что теплогенератор действует по инерции

Теплоноситель жидкого типа имеет свойство перегреваться, потому что теплогенератор действует по инерции

В данном котле теплоотдача изменяет свои значения постепенно. Теплоноситель жидкого типа имеет свойство перегреваться, потому что теплогенератор действует по инерции.

Внимание! Группа безопасности системы состоит из манометра для давления, воздухоотводчика для удаления лишнего воздуха из труб, предохранительного клапана. При горении дров вода нагревается в системе до нужной температуры, далее перекрывают поступление воздуха внутрь, огонь затихает. При горении дров вода нагревается в системе до нужной температуры, далее перекрывают поступление воздуха внутрь, огонь затихает

При горении дров вода нагревается в системе до нужной температуры, далее перекрывают поступление воздуха внутрь, огонь затихает.

Раскаленная топка все еще выделяет тепло от углей. Температура в системе повышается до девяноста пяти градусов, жидкость закипает, начинается процесс испарения. Давление внутри резко подскакивает.

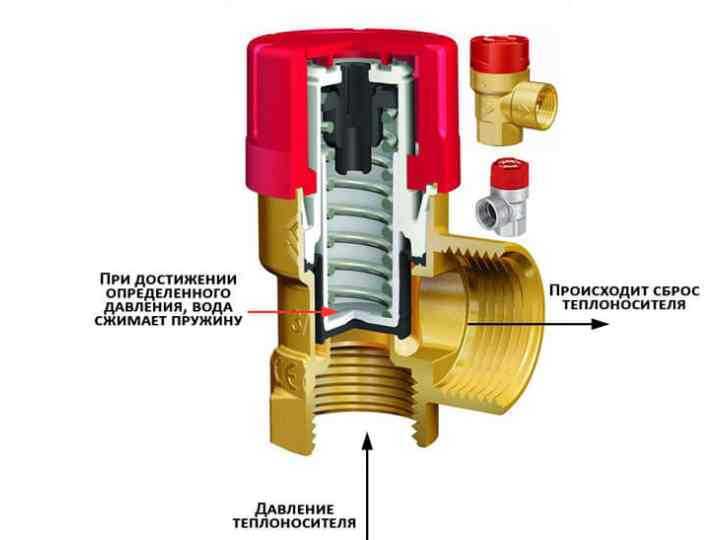

В работу включается клапан для предохранения. Когда значение давления граничит с максимальным показателем, прибор приводит в действие затвор открывая его, и пар выходит наружу. Давление понижается до рабочего, в автоматическом режиме предохранитель возвращается в прежнее состояние.

Данный тип клапана необходим для котлов твердотопливного типа, парового типа, в печах, имеющих водяные контуры.

Некоторые фирмы устанавливают клапан на этапе комплектации оборудования.

Как правило, прибор располагают внутри теплообменника либо в трубе вблизи котла.

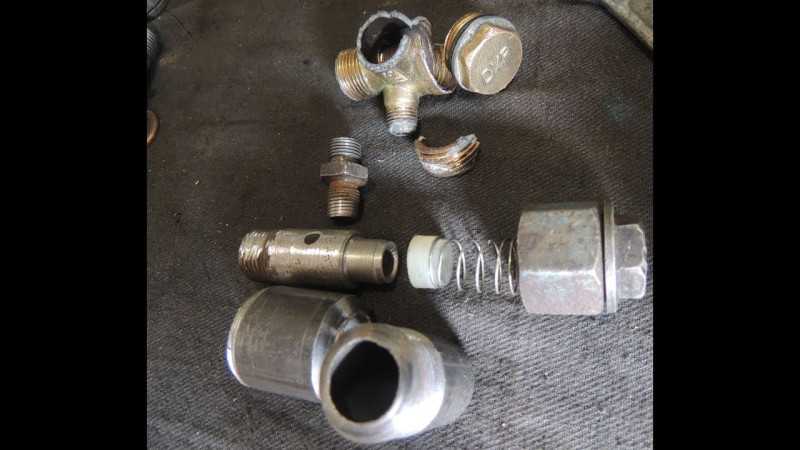

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Совет! В идеале, подойдет шарик от старой компьютерной мышки. Он имеет резиновое покрытие, которое обеспечит более герметичное прилегание к впускному отверстию.

Воздушный обратный клапан изготавливается следующим образом.

1. Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
2. В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
3. Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
4. Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
5. Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

Совет! Чтобы шарик при работе компрессора не вылетел через боковой отвод, в нем также можно нарезать резьбу и вкрутить ограничитель с отверстием.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.
