Формула изобретения
1. Обратный клапан, содержащий корпус с входным и выходным патрубками и седлом, затвор, шпиндель и демпфирующее устройство, экранированное фильтрующей вставкой и снабженное механизмом крепления во входном патрубке, отличающийся тем, что демпфирующее устройство выполнено из дугообразных ребер с отверстиями и кольцевидных элементов, размещенных в отверстиях ребер.
2. Обратный клапан по п.1, отличающийся тем, что размер отверстий в дугообразных ребрах выбирают из условия обеспечения подвижности кольцевидных элементов.
3. Обратный клапан по п.1 или 2, отличающийся тем, что кольцевидные элементы выполнены из проволоки, пропущенной через расположенные по винтовой образующей отверстия ребер.
Установка в трубопроводе
Различие в методах установки оборотных клапанов состоит в их креплении.
Максимально быстрая установка – межфланцевая. При присутствии двух фланцев в системе клапан ставится между ними и сквозь уплотнительные прокладки сжимается этими фланцами.
Если используются современные металлопластиковые трубы, то загрязнения будут минимальными, поэтому может быть установлен пружинный дисковый обратный клапан.
Межфланцевый дисковый возвратный клапан нужно сориентировать лишь по линии потока воды.
В насосных установках используют обратные клапаны, имеющие фланцевые крепления. В процессе установки их крепят к фланцам трубопровода с помощью уплотнительных прокладок.
Если вы устанавливаете на водопровод обратный клапан с муфтовым креплением, то вам необходимо будет навернуть на трубы клапан через уплотняющие муфты. Данный вид крепления оптимален для жилых помещений.
При установке обратного клапана следует внимательно наблюдать за направлением потока на трассе. В корпусе клапана это направление обозначается при помощи стрелки.
Резюмируя вышесказанное, следует отметить, что потребитель может выбирать среди большого ассортимента обратных клапанов, которые различаются по виду крепления, типу, размеру и способу срабатывания.
При выборе обратного клапана необходимо обращать внимание на следующие параметры: номинальный уровень давления в системе, действующий вариант крепления на трубопроводе, номинальный размер проходного диаметра, место предполагаемой установки, уровень загрязнения проходящего потока. После того как вы взвешенно проанализируете перечисленные параметры, выбрать обратный клапан не составит никакого труда
После того как вы взвешенно проанализируете перечисленные параметры, выбрать обратный клапан не составит никакого труда.
Рейтинг лучших пластиковых клапанов
TiRo Market d-120 ОК120
Простое, но эффективное устройство, которое предотвратит загрязнение воздуха в квартире. Изготавливается полностью из пластика. Поэтому во время работы пользователь не услышит посторонних шумов. Крепление удобное, корпус изготовлен качественно и плотно прилегает к стенке, не оставляя зазоров. Диаметр – 120 мм.
Средняя цена – 270 рублей.
клапан TiRo Market d-120 ОК120
Достоинства:
- Долговечность;
- Бесшумная работа;
- Надежность;
- Качественная сборка.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
FreeImport AAA3353
Надежный обратный клапан, который продается в собранном виде. Обеспечит качественную вентиляцию в любом помещении. Даже если поток воздуха будет небольшой, клапан откроется и устранит его, чтобы не загрязнять помещение отработанными газами. Конструкция простая, а монтаж не займет много времени. Все отверстия помечены, поэтому человеку достаточно приложить устройство к стене и нанести отметки.
Средняя цена – 160 рублей.
клапан FreeImport AAA3353
Достоинства:
- Небольшая стоимость;
- Эффективность;
- Долговечность;
- Не издает лишнего шума.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Вент КО 125мм
Простой прибор, который поможет удалить неприятные запахи из квартиры, а также предотвратит их дальнейшее образование. Корпус изготавливается из прочного пластика и выдерживает незначительные нагрузки. Створки срабатывают без участия пользователя, при этом не издают хлопков. Универсальный диаметр подойдет для большинства помещений.
клапан Вент КО 125мм
Достоинства:
- Красивый внешний вид;
- Быстро устраняет запахи;
- Хорошая пропускная способность.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>

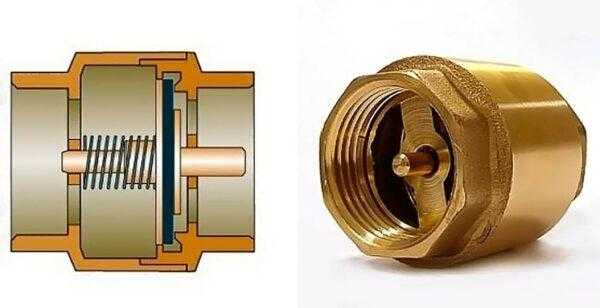

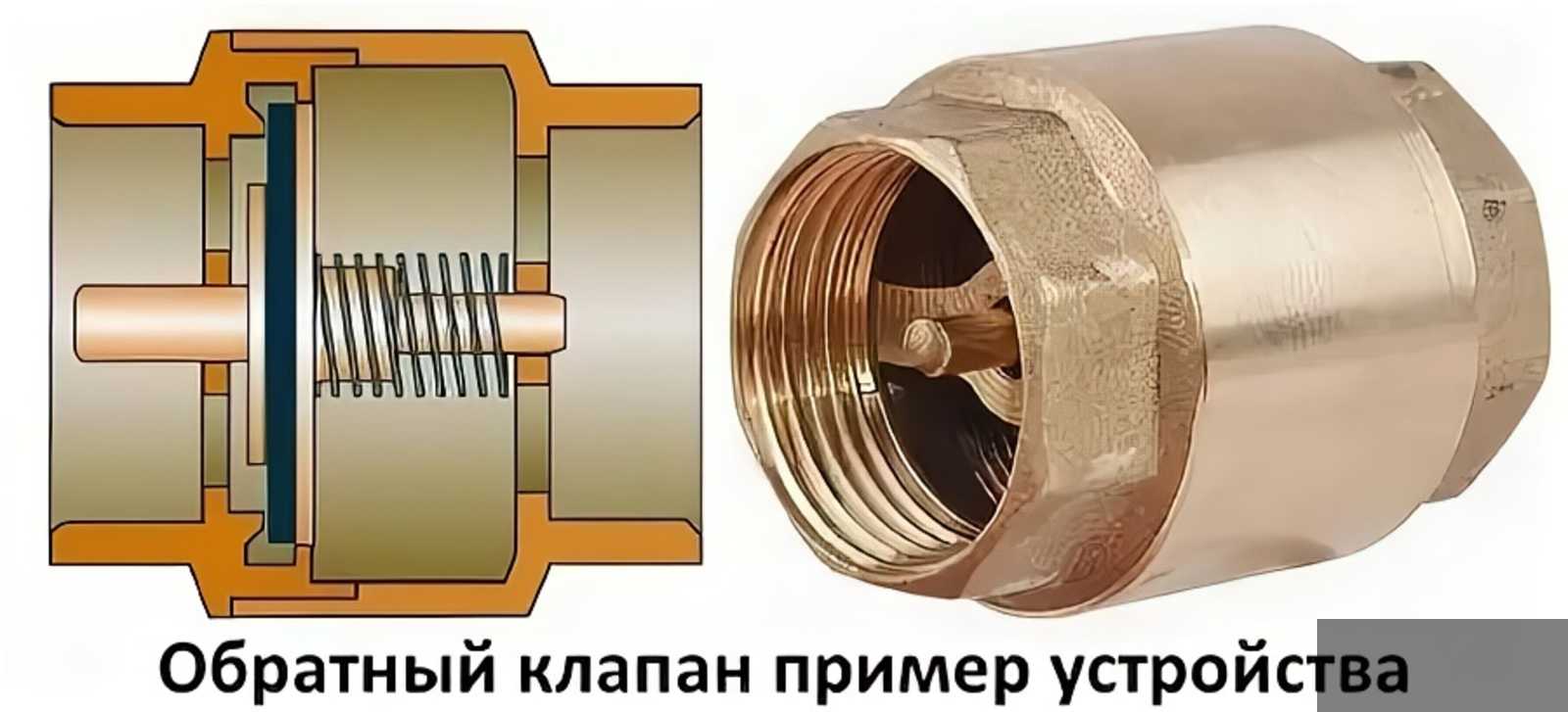

Из чего состоит и как работает обратный клапан для воды для насоса
Обратный клапан для воды состоит из следующих частей:
- корпуса;
- золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
- уплотнительной прокладки;
- пружины (за исключением подъемных устройств гравитационного типа).
Устройство обратного клапана для воды варьируется в зависимости от его типа.
Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.
Комплект поставки
ЗАПРОСЫ И ЗАКАЗЫ
В запросах и заказах необходимо указывать: полное наименование изделия, диаметр условного прохода, номинальное давление, рабочую среду, температуру рабочей среды, климатическое исполнение, тип присоединения к трубопроводу, вид управления, необходимость поставки электропривода и ответных деталей.
КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят: задвижка, маховик или редуктор (для изделий с ручным управлением), паспорт на задвижку, техническое описание и инструкция по эксплуатации изделия.Необходимость поставки электропривода, ответных фланцев с крепёжными деталями и прокладками оговаривается в заказе.
Как сделать правильный выбор
Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:
- Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
- Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
- Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
- Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.
Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.
Советы по выбору детали
Выбирая обратный клапан для компрессора, следует знать размер резьбы, нарезанной на выходе из цилиндра. Резьба может отличаться в разных моделях агрегатов. Проще всего взять неисправную деталь с собой и выбрать в магазине аналогичную.
Если требуется поменять обратник, например, на более надежную модель, следует ознакомиться с техническими характеристиками новой детали. Некоторые из них не предназначены для работы с компрессорами большого давления. Обычно на упаковке к обратнику указано максимальное давление, при котором он сможет работать.
Также следует учитывать температурные характеристики данного узла. Если воздух после сжатия нагревается до высоких температур, то пластиковый узел покупать не стоит. Следует отдать предпочтение металлическому обратному клапану, который устанавливается внутри воздуховода.
Как произвести верный выбор?
Для любой гидросистемы нужно подобрать возвратный клапан для воды, наиболее удобный для работы в показанных условиях
Нужно обращать внимание на номинальное давление в системе, установочным величинам и способам прикрепления
В отопительные системы с металлическими трубами стоит установить поворотный возвратный клапан, т. к. при устойчивой циркуляции воды случаются ее загрязнения. Поворотные обратные клапаны нечувствительны к различным загрязнениям.
При использовании пластиковых труб современного образца загрязнения будут минимальны, в отличие от тех случаев, когда используются железные трубы. А потому появляется смысл в использовании пружинного дискового возвратного клапана.
По водопроводу вода проходит очищенная, если у вас трубы с небольшим диаметром. В данном случае оптимальным выбором будет шаровый возвратный клапан с муфтовым креплением.
Разновидности возвратных клапанов
По своему устройству и предназначению возвратные клапаны для воды подразделяются на виды:
Клапан межфланцевый пружинный, дисковый, двухстворчатый
Наиболее миниатюрная конструкция среди остальных видов — пружинный дисковый клапан, затвором которого служит пластина с пружинным элементом.
Когда клапан находится в рабочем состоянии, то диск под напором воды отжимается, благодаря чему достигается легкий проток воды.
Когда происходит снижение давления, пружина придавливает диск к седлу, загораживая отверстие протока воды.
Диапазонный размер обратных клапанов — от пятнадцати до двухсот миллиметров.
В сложных гидросистемах, когда происходит остановка насоса, возможен гидроудар, способный нанести повреждения всей системе.
В таких системах употребляются двухстворчатые клапаны, а в крупных и сложных системах они устанавливаются с амортизаторами для ослабления гидроудара.
В них запорный диск под влиянием потока воды складывается пополам. Возвратный поток вернет диск в отправное состояние, придавливая его к седлу. Диапазонный размер составляет от пятидесяти до семисот миллиметров, как видите, это намного больше, чем у пружинных клапанов.
Главным преимуществом межфланцевого обратного клапана являются меньшие размеры и вес клапана. В их устройстве наличествуют фланцы для прикрепления к трубопроводу.
За счет этого вес уменьшается в пять раз, а длина от шести до восьми раз, если сравнивать со стандартным возвратным клапаном такого же диаметра.
Плюсы: легкость монтажа и использования, можно ставить на горизонтальных и вертикальных участках трубопровода.
Клапан возвратный, поворотный или лепестковый
В данном устройстве запорным элементом принято считать золотник.
Ось разворота золотника располагается немного выше проходного отверстия. Под воздействием напора воды золотник запрокидывается и не мешает прохождению воды.
При снижении давления воды ниже возможного предела золотник выпадает и закрывает проходной канал.
При эксплуатации это спровоцирует возникновение гидроудара при срабатывании обратного клапана.
Посему поворотные обратные клапаны подразделены по своим свойствам на две группы:
- Простые – такие клапаны могут быть диаметром до четырехсот миллиметров. Применяются в системах с ударными явлениями, они не смогут всерьез повлиять на работу гидросистемы и клапана.
- Безударные – это клапаны с конструкциями, определяющими мягкое приземление золотника на седло.
Плюсами поворотного клапана являются: обеспечение работы в системе большого размера и низкая восприимчивость к загрязнению среды.
Этот клапан поставлен в аэродинамической трубе NASA, диаметр которой составляет семь метров.
Недостаток – это необходимость употребления демпфера в клапанах значительно большего диаметра.
Обратный шаровой клапан
Принципы работы возвратного шарового клапана схожи по действию с межфланцевым пружинным дисковым клапаном.
Запорным элементом в клапане считается шар с пружиной, придавливающей его к седлу. Шаровые возвратные клапаны используют в системах с трубами малого диаметра, в основном они нашли применение в сантехнике.
Клапан возвратный шаровый проигрывает пружинному дисковому клапану по своим размерам.

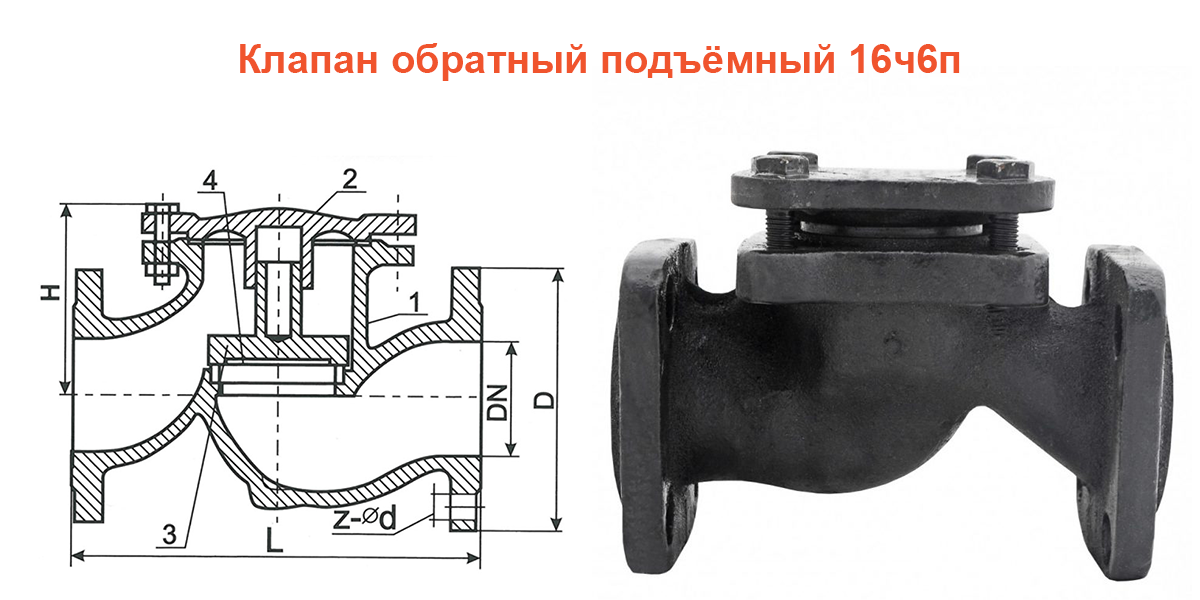

Обратный подъемный клапан
В возвратном подъемном клапане запорным элементом является подъемный золотник.
Под воздействием напора воды золотник поднимается, выпуская поток.
При уменьшении давления золотник спускается на седло, мешая возвратному движению потока.
Такие клапаны ставятся лишь на горизонтальных участках трубопроводов. Непременным условием является вертикальное положение оси клапана.
Главный плюс возвратного подъемного клапана – это возможность ремонта без необходимости монтажа всего клапана.
Минус – это большая восприимчивость к загрязненной среде.
Клапаны подразделяются на четыре группы.
- Крепление приваркой. Возвратный клапан укрепляется к трубопроводу сваркой. Используется для работы в агрессивных средах.
- Фланцевое крепление. Возвратный клапан объединяется с трубопроводом через фланцы с уплотнителем.
- Муфтовое крепление. Возвратный клапан прикрепляется к трубопроводу с помощью резьбовой муфты. Используется в системах малого диаметра.
- Межфланцевое крепление. Возвратный клапан не имеет своего собственного крепежного узла. Зажимается между фланцами трубопровода. Используется на участках с ограничением по величинам.
Места установки клапанов
В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:
- На входе в квартиру от централизованной подачи горячей воды.
- После счетчика для защиты его от гидроудара.
- Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
- На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
- На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
- В системе защиты от протечек стиральных и посудомоечных машин.
Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.
Демпферное устройство
Клапаны обратные вертикальные имеют демпферное устройство, обеспечивающее плавную посадку тарелки. На боковой поверхности имеется труба холостого перепуска, служащая для предохранения насоса от запаривания при работе его вхолостую. Когда тарелка клапана находится в закрытом положении, то перепуск открыт, при подъеме тарелки перепуск закрывается.
Поплавковые расходомеры часто имеют демпферное устройство. Обычно это поршень, связанный штоком с поплавком и движущийся в цилиндре, заполненном конденсатом.
ЛенНИЙхиммашем предложено в качестве демпферного устройства ( амортизатора) использовать кольцо ( или диск) из фторопласта-4, кото рое неподвижно заделывается в ограничитель подъема клапана. Таким образом достигается уменьшение массы движущихся частей клапана и исключается необходимость в термической обработке демпферного устройства. Кроме того, подобная конструкция позволяет оборудовать демпферами клапаны с несколькими кольцевыми рабочими пластинами.
Обычно одночашечные весы снабжены магнитным демпферным устройством и имеют очень небольшое время колебаний. Дальнейшим конструктивным улучшением весов является применение встроенного специального устройства, которое сразу после разарретирования весов дает возможность определить примерную массу взвешиваемого предмета, облегчая тем самым подбор гирь.
Обратные аммиачные клапаны с демпферным устройством серии ОКД ( обратный клапан демпферный) являются клапанами новой конструкции; выпускают их пока в ограниченном количестве. Они предназначены для той же цели, что и обычные обратные клапаны, и рассчитаны на работу при давлении до 18 кгс / см2 и температуре до 200 С.
Для подавления колебаний роторов турбомашин демпферное устройство обычно совмещают с одним из опорных подшипников. Сравнительно простая конструкция упруго-демпферной опоры турбокомпрессора, изображена на фиг. Упругая стойка, имеющая пояс упругих элементов прямоугольного сечения, с одной стороны закреплена к корпусу опоры при помощи фланца, а с другой стороны имеет втулку с установленными в ней вкладышами подшипника.
Для смягчения ударных нагрузок служат демпферные устройства.
Для подавления колебаний роторов компрессорных машин демпферное устройство обычно совмещают с одним из опорных лодшипников. Упругая стойка, имеющая пояс упругих элементов прямоугольного сечения, с одной стороны закреплена к корпусу опоры при помощи фланца, а с другой стороны имеет втулку с установленными в ней вкладышами подшипника.
В комплекте с указанными приборами используется специальное демпферное устройство, которое или заранее устанавливается в нижней части колонны бурильных труб, или сбрасывается несколько раньше скважинного прибора. Демпферное устройство в нижней части имеет резиновый буфер, затем идет удлинительная штанга, а в верхней части расположен пружинный амортизатор с гидродемпфером. В свою очередь скважинный прибор также имеет в нижней части точно такой же резиновый буфер, как и у демпферного устройства.
Так, в реле РТ40 применено механическое демпферное устройство ( гаситель колебаний), состоящее из пластмассового барабанчика с алюминиевой крышкой.
|
Трехходовой аммиачный вентиль для попарной установки предохранительных клапанов на аппаратах холодильных установок. |
При монтаже обратных аммиачных клапанов с демпферным устройством необходимо иметь в виду, что проходные клапаны марки ОКДП ( см. рис. 23 о) можно устанавливать как на вертикальном, так и на горизонтальном трубопроводе, в то время как угловые клапаны марки ОКДУ можно монтировать только на вертикальном трубопроводе так, чтобы клапан находился в его верхней точке.
|
Импульсный клапан с фильтром. |
Наиболее важной особенностью этой конструкции является наличие демпферного устройства, состоящего из демпферной камеры, внутри которой помещен поршень, имеющий по окружности два сквозных отверстия диаметром по 3 мм. Через шток поршень демпфера связан с поршнем клапана
Демпферная камера заливается водой. При работе клапана вода, продавливаясь через отверстия в поршне демпфера, способствует безударному открытию и закрытию клапана.
С целью успокоения автосинов-приемников в статическом режиме применяются различные демпферные устройства.
Классификация по способу монтажа
Фланцевый клапан
При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.
В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.
Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.
Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.
Межфланцевый
Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).
При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.
Муфтовый
Самый распространённый в бытовом водопроводе.
При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.
Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.
Разновидности оборудования
На рынке можно встретить устройства различного форм-фактора, равно как и назначения. Оборудование принято различать по конструкционным признакам, а также по способу монтажа. Выбор того или иного устройства напрямую зависит от поставленных перед ним задач.
Конструкционные разновидности обратных клапанов:
- классические (прямые);
- шариковые;
- угловые;
- рессорные;
- на фланцах;
- запорные;
- на пайке;
- на разбортовку.
На эксплуатационные качества устройства также влияет материал изготовления. Обратные клапаны, выполненные из металлических сплавов используют в промышленных конструкциях, где предполагается серьёзная нагрузка. Тогда как пластиковые механизмы можно увидеть на рядовых кухнях и в ванных комнатах.
В независимости от конструкции обратные клапаны могут быть:
- мембранными;
- плоскими;
- решётчатыми;
- шариковыми;
- лепестковыми.
Первые часто можно встретить в вентиляционном оборудовании. Шариковые клапаны используют в компрессорах, а другие виды в газовых и сантехнических магистралях. Также встречаются продвинутые механизмы с электромагнитным запором.
Стоимость последних, естественно, заметно выше. В этом случае блокировка происходит не посредством обычной пружинной рессоры, а с помощью электромагнита. Но подобные клапаны привередливы к продуктам перегонки и объёмам, поэтому производители промышленного оборудования чаще всего отдают предпочтения более стойким и надёжным пружинным аналогам.
Рейтинг лучших моделей типа «Бабочка»
ERA 12СКЦ 120мм
Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.
Средняя стоимость – 275 рублей.
клапан ERA 12СКЦ 120мм
Достоинства:
- Продолжительный срок службы;
- Надежность;
- Подпружиненные лопасти;
- Уплотнительное кольцо;
- Простой монтаж.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Shuft RSK 100
Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.
клапан Shuft RSK 100
Достоинства:
- Долговечность;
- Качественный корпус;
- Не издает шума;
- Оптимальная цена.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Polar Bear RSK 355 «бабочка»
Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.
клапан Polar Bear RSK 355 «бабочка»
Достоинства:
- Высокий срок службы;
- Надежность;
- Автоматическая регулировка;
- Плотное прилегание;
- Лопасти выполнены из алюминия.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Место установки клапана
Обратные клапаны для воды ставят в квартирах с центральной водоснабжающей системой.
При неожиданном подъёме напора горячей воды она сквозь смеситель сможет выйти в трубопровод с холодной водой. Дабы предупредить такую ситуацию, ставят обратные клапаны.
В жилье с независимым отоплением используют насосы для подачи воды в отопительную систему.
Перед насосом непременно нужно поставить клапан возвратного хода воды.
Он обращает сток воды из трубопровода при застопоривании насоса, а значит, необходимость заполнять систему водой при последующем включении насоса сразу исчезает.
Поставка воды потребителю осуществляется без каких-либо перебоев. За насосом ставятся обратные клапаны с подпружиненными дисками.
Для продолжительной и безукоризненной работы их лучше ставить вертикально.
При независимом водоснабжении используются скважинные погружные насосы. Возвратный клапан также нужен для предупреждения слива воды при застопоривании насоса.
Сливающаяся вода поворачивает колесо насоса в противоположном направлении, а это весьма нежелательно.
Возвратный клапан ставится перед насосом, на каждой насосной станции. Поскольку клапан стоит в погруженном состоянии, следует изготавливать его из антикоррозионных материалов, таких как бронза, латунь, нержавеющая сталь. Это помогает избежать появления коррозии или ржавчины.

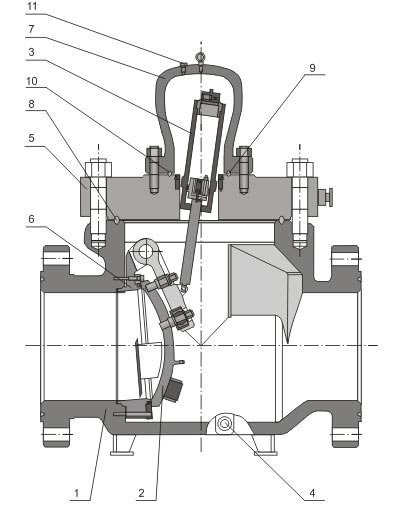

Клапан обратный с демпфирующим устройством
Клапан обратный с демпфирующим устройством Клапан обратный с демпфирующим устройством
— Предназначен для предотвращения обратного потока транспортируемой среды и обеспечения безопасной работы оборудования и обслуживающего персонала.— Устанавливается на горизонтальных надземных и подземных участках трубопроводов.— Изготавливается в соответствии с техническими условиями API 6D.
Конструктивные особенности:
— корпус изготавливается методом литья;— герметичен ко внешней среде;— демпфер имеет клапаны, предохраняющие затвор и демпфер от гидравлических ударов.
1 — корпус2 — затвор3 — демпфер4 — заглушка5 — фланец6 — седло7 — крышка8 — кольцо9 — кольцо10 — разрезное кольцо11 — заглушка
Наименование параметра
Значение параметра
Условный диаметр прохода, мм
Условное рабочее давление, МПа (кгс/см2)
Рабочая cреда
природный газ с содержанием H2S и СО2 до 6% по объему каждого
Температура рабочей среды, °С
— минимальная
— максимальная
Класс герметичности по ГОСТ 9544-93
Присоединительные размеры фланцев
Гидравлические потери на номинальном режиме, МПа (кгс/см2)
Устойчивость к климатическим воздействиям по ГОСТ 15150-69
Средний срок службы, не менее, лет
Средняя наработка на отказ, ч (циклов)
Клапаны обратные с наклонным диском и демпфирующим устройством ВА 44002
Обратные клапаны ВА 44002 — новый вид высокопроизводительной арматуры, разработанный на основе собственного опытаи передовых разработок зарубежных компаний.
В данном изделии сочетаются преимущества как трехэксцентрикового дискового затвора, так и обычного обратного клапана. Клапан предназначен для установки на выходе насоса или трубопровода подачи или отвода таких сред, как вода, пар, нефть или газ с целью предотвращения обратного потока или гидроудараво время нормальной работы насоса или в случае его отказа. Особенностью клапана является плавное закрытие, которого нет у обычных обратных затворов или обратных подъемных клапанов.
Большой размер диска и трехэксцентриковая конструкция клапана обеспечивают очень низкое сопротивление потоку.
Демпфирующее устройство обеспечивает медленное закрытие диска на последних 5° хода и предотвращает повреждение уплотнения. Это обеспечивает свободное открытие и закрытие диска, что значительно сокращает количество применяемой силы (энергии потока) и увеличивает ресурсные характеристики клапана.
Уплотнение, расположенное в корпусе под углом, позволяет уменьшить ход диска и сократить время открытия-закрытия, а также обеспечивает защиту от гидроудара.
Проточная часть клапана на 40% больше, чем диаметр трубопровода. При прохождении среды через диск почти полностью исключается перепад давления. Клапан с наклонным диском позволяет экономить энергию и обеспечивает сверхнизкие характеристики потерь напора по сравнению с другими обратными клапанами.
Возможность как горизонтального, так и вертикального монтажа на трубопроводе.
Высокие эксплуатационные характеристики клапана обеспечиваются за счет 4-х факторов:
а) Угол уплотнения в корпусе обеспечивает оптимальные герметизирующие свойства.
б) Самоустанавливающийся диск, выбирающий оптимальное положение в уплотнении при закрытии.
в) Ось вращения диска, имеющая смещение, уменьшает контакт диска с седлом при закрытии и, соответственно, сокращает износ уплотнений.
г) Гидродинамическая конструкция диска позволяет ему подниматься и стабилизировать свое положение как при высоких, так и при низких условиях потока. Увеличение срока эксплуатации является результатом отличной износоустойчивости, благодаря стабилизации положения и поднятие диска.
Клапан обратный состоит из корпуса, диска, вала, уплотнения и демпфирующего устройства.
Корпус разделен на две части. Фланцевый разъем корпуса, диск иуплотнение расположены под углом относительно оси трубопровода.
Уплотнительная поверхность клапана представляет собой часть наклонного конуса, в результате проходное сечение клапана приобрело форму эллипса.
Диск клапана имеет обтекаемый контур, что улучшает гидравлические характеристики клапана.
Две секции вала с возможностью самосмазывания обеспечивают вращение диска с минимальными потерями от трения.
Демпфирующее устройство состоит из аккумулятора масла, пружины, демпфирующего штока,поршня и игольчатого клапана. Демпфирующий шток позволяет диску закрываться медленно, плавно, без толчков и шума в заключительной фазе.
Область применения и особенности
Несмотря на кажущуюся простоту, запорная арматура имеет достаточно сложную конструкцию, поскольку от качества её работы зависит очень многое. Прочность и долговечность задвижек являются основными критериями их качества.
Задвижки для нефтепродуктов – очень важная деталь любого трубопровода (как магистрального, так и местного значения). Рассмотрим их более подробно.
Загрузка …
Клиновые представляют собой запорными устройства, которые перекрывают поток с помощью сдвига затвора в плоскости, перпендикулярной перекрываемому потоку. Уплотнительные поверхности в затворе такого типа расположены под углом друг к другу.
Сами клинья бывают:
- цельными упругими;
- цельными жесткими;
- двухдисковыми.
Вне зависимости от типа, клинья покрывают высоколегированной сталью, что дает возможность заменять сальниковую набивку, не прерывая работы.
Параллельные типы этой запорной арматуры также бывают шиберные (с одним диском) и двухдисковые.
В конструкциях с выдвижным шпинделем при открытии или закрытии затвора шпиндель совершает поступательное или поступательно-винтовое движение, при этом выдвигаясь из корпуса. Как правило, такие конструкции отличаются достаточно большими габаритными размерами.
Конструкции с невыдвижным вращаемым шпинделем – меньше по своим размерам и применяются в основном в потоках, не вызывающих коррозию. При закрытии затвора в них шпиндель из корпуса не выдвигается.
Стальные задвижки используются для перекрывания жидких и газообразных потоков в условиях перепадов давления.
Назначение чугунных задвижек – полного перекрытие и обратный пуск потока. Они могут работать при температуре до 225-ти градусов Цельсия. На трубопроводе, идущем в горизонтальной плоскости, они ставятся маховиком вверх, при этом шпиндель располагается вертикально. На вертикальных трубопроводах их ставят так, чтобы шпиндель находился в горизонтальной плоскости.
И стальные, и чугунные виды этой запорной арматуры – ремонтопригодные изделия.
Второй способ управления чаще всего применяется на больших диаметрах, когда перекрытие потока вручную требует слишком больших усилий. Кроме того, автоматическое управление удобнее, так как дает возможность одним нажатием кнопки не только полностью опустить или поднять затвор, но и остановить его в любом промежуточном положении.
Автоматика также без участия человека отключает электропривод, если затвор дошел до своего крайнего положения. При наличии специального датчика положения, на пульте управления отражается степень перекрытия прохода.
В общем, задвижки обладают рядом несомненных преимуществ перед другими видами запорной арматуры:
- они обеспечивают подачу потока в любом необходимом направлении;
- строительная длина – невелика;
- есть возможность перекрытия с их помощью не только жидких, но и вязких потоков.
- малое значение гидравлического сопротивления.
Основные характеристики:
| № | Полезная информация |
|---|---|
| 1 | рабочая среда: нефть, нефтепродукты, масла, пар, вода, кислоты, щелочи и другие среды |
| 2 | максимально допустимая температура 450 градусов Цельсия |
| 3 | максимально выдерживаемое давление 25 МПа |
| 4 | широкий спектр выпускаемых диаметров: от 50-ти до 1200 миллиметров |
Правила установки обратного клапана
Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.
- Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
- Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
- В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
- При использовании погружного насоса затвор необходимо поставить на его выходе.
- При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.
Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.
