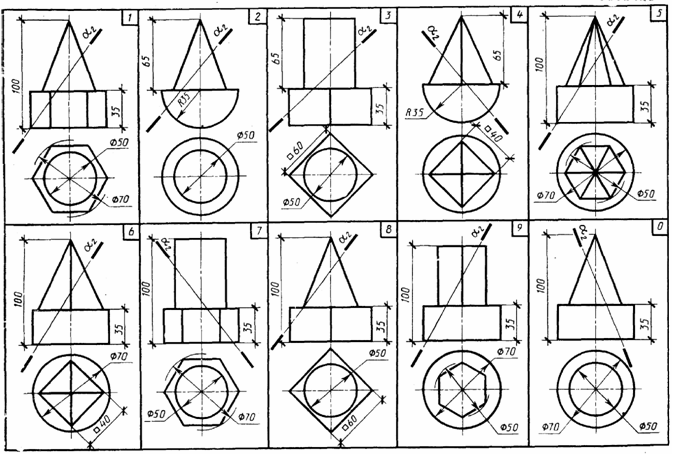

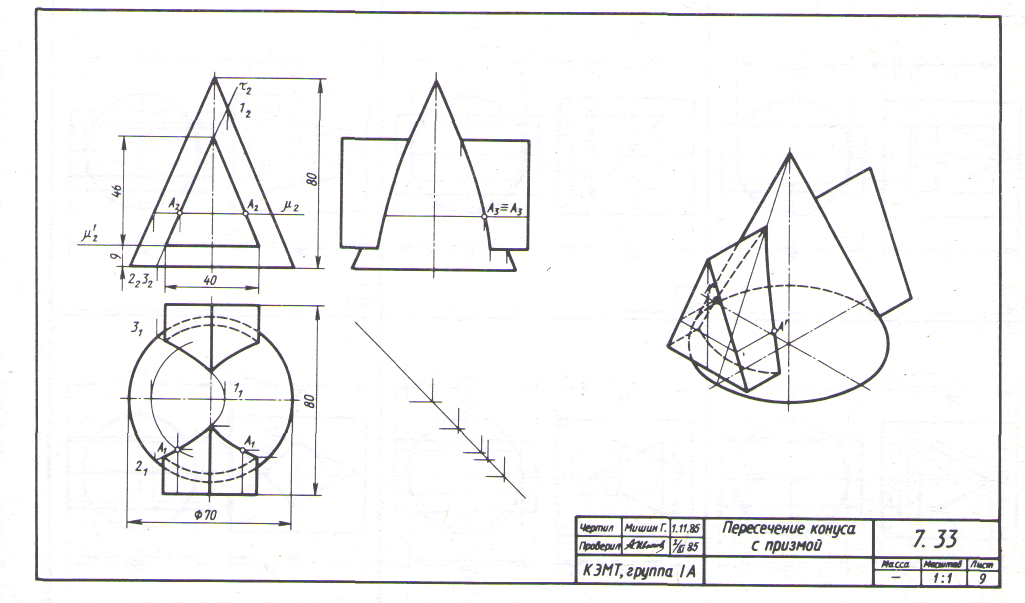

Проекции геометрических тел с примерами и образцами выполнения

4.3 Построение эллипса

4.3.1 Построения эллипса по двум осям

На данных осях эллипса АВ и СD строятся как на диаметрах две концентрические окружности (Рисунок 4.9, а).

Одна из этих окружностей делится на несколько равных (или неравных) частей.

Через точки деления и центр эллипса проводятся радиусы, которые делят также вторую окружность. Затем через точки деления большой окружности проводятся прямые, параллельные линии АВ.

Точки пересечения соответствующих прямых и будут точками, принадлежащими эллипсу. На Рисунке 4.9, а показана лишь одна искомая точка 1.

                      а                                б                                              вРисунок 4.9 – Построение эллипса по двум осям (а), по хордам (б)

4.3.2 Построение эллипса по хордам

Диаметр окружности АВ делится на несколько равных частей, на рисунке 4.9,б их 4. Через точки 1-3 проводятся хорды параллельно диаметру CD. В любой аксонометрической проекции (например, в косоугольной диметрической) изображаются эти же диаметры с учетом коэффициента искажения. Так на Рисунке 4.9,б А₁В₁=АВ и С₁ D₁ = 0,5CD. Диаметр А ₁В₁ делится на то же число равных частей, что и диаметр АВ, через полученные точки 1-3 проводятся отрезки, равные соответственным хордам, умноженным на коэффициент искажение (в нашем случае – 0,5).

4.4 Штриховка сечений

Линии штриховки сечений (разрезов) в аксонометрических проекциях наносятся параллельно одной из диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (Рисунок 4.10: а – штриховка в прямоугольной изометрии; б – штриховка в косоугольной фронтальной диметрии).

                                     а                                                                                бРисунок 4.10 – Примеры штриховки в аксонометрических проекциях

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р./ак.ч.

Примечания

1. По ГОСТ 2 .317-69 — Единая система конструкторской документации. Аксонометрические проекции.

2. Здесь горизонтальной называется плоскость, перпендикулярная оси Z (которая является прообразом оси Z»).

3. Ingrid Carlbom, Joseph Paciorek.
   Planar Geometric Projections and Viewing Transformations // ACM Computing Surveys (CSUR)
   : журнал. — ACM , декабрь 1978. — Т. 10. — № 4. — С. 465-502. — ISSN 0360-0300 . — DOI :10.1145/356744.356750

4. Jeff Green.
   GameSpot Preview: Arcanum (англ.)
   . GameSpot (29 февраля 2000).(недоступная ссылка — история
   )
   Проверено 29 сентября 2008.

5. Steve Butts.
   SimCity 4: Rush Hour Preview (англ.)
   . IGN (9 сентября 2003). Архивировано

6. GDC 2004: The History of Zelda (англ.)
   . IGN (25 марта 2004). Архивировано из первоисточника 19 февраля 2012. Проверено 29 сентября 2008.

7. Dave Greely, Ben Sawyer.


В изометрической проекции все коэффициенты равны между собой:

к = т = п;

3 к 2 =
2,

k = yj
2УЗ — 0,82.

Следовательно, при построении изометрической проекции размеры предмета, откладываемые по аксонометрическим осям, умножают на 0,82. Такой перерасчет размеров неудобен. Поэтому изометрическую проекцию для упрощения, как правило, выполняют без уменьшения размеров (искажения) по осям х, у, I,
т.е. принимают приведенный коэффициент искажения равным единице. Получаемое при этом изображение предмета в изометрической проекции имеет несколько большие размеры, чем в действительности. Увеличение в этом случае составляет 22% (выражается числом 1,22 = 1: 0,82).

Каждый отрезок, направленный по осям х, у, z
или параллельно им, сохраняет свою величину.

Расположение осей изометрической проекции показано на рис. 6.4. На рис. 6.5 и 6.6 показаны ортогональные (а)
и изометрические (б)
проекции точки А
и отрезка Л В.

Шестигранная призма в изометрии. Построение шестигранной призмы по данному чертежу в системе ортогональных проекций (слева на рис. 6.7) приведено на рис. 6.7. На изометрической оси I
откладывают высоту Н,
проводят линии, параллельные осям хиу.
Отмечают на линии, параллельной оси х,
положение точек / и 4.

Для построения точки 2
определяют координаты этой точки на чертеже — х 2
и у 2
и, откладывая эти координаты на аксонометрическом изображении, строят точку 2.
Таким же образом строят точки 3, 5
и 6.

Построенные точки верхнего основания соединяют между собой, проводят ребро из точки / до пересечения с осью х, затем —

ребра из точек 2
, 3, 6.
Ребра нижнего основания проводят параллельно ребрам верхнего. Построение точки Л,
расположенной на боковой грани, по координатам х А
(или у А)
и 1 А
очевидно из

Изометрия окружности. Окружности в изометрии изображаются в виде эллипсов (рис. 6.8) с указанием величин осей эллипсов для приведенных коэффициентов искажения, равных единице.

Большая ось эллипсов расположена под углом 90° для эллипсов, лежащих В ПЛОСКОСТИ хС>1
к ОСИ у,
В ПЛОСКОСТИ у01
К ОСИ X, в плоскости хОу
К ОСИ?.

При построении изометрического изображения от руки (как рисунка) эллипс выполняют по восьми точкам. Например, лоточкам 1, 2, 3, 4, 5, 6,
7 и 8
(см. рис. 6.8). Точки 1, 2, 3 и 4
находят на соответствующих аксонометрических осях, а точки 5, 6, 7
и 8
строят по величинам соответствующих большой и малой осей элипса. При вычерчивании эллипсы в изометрической проекции можно заменять овалами и строить их следующим образом 1 . Построение показано на рис. 6.8 на примере эллипса, лежащего в плоскости xOz.
Из точки / как из центра, делают засечку радиусом R = D
на продолжении малой оси эллипса в точке О, (строят также аналогичным образом и симметричную ей точку, которая на чертеже не показана). Из точки О, как из центра проводят дугу CGC
радиуса D,
которая является одной из дуг, составляющих контур эллипса. Из точки О, как из центра проводят дугу радиуса O^G
до пересечения с большой осью эллипса в точках О у
Проводя через точки О р 0 3
прямую, находят в пересечении с дугой CGC
точку К,
которая определяет 0 3 К
— величину радиуса замыкающей дуги овала. Точки К
являются также точками сопряжения дуг, составляющих овал.

Изометрия цилиндра. Изометрическое изображение цилиндра определяется изометрическими изображениями окружностей его основания. Построение в изометрии цилиндра высотой Н
по ортогональному чертежу (рис. 6.9, слева) и точки С на его боковой поверхности показано на рис. 6.9, справа.

Предложено Ю.Б. Ивановым.

Пример построения в изометрической проекции круглого фланца с четырьмя цилиндрическими отверстиями и одним треугольным приведен на рис. 6.10. При построении осей цилиндрических отверстий, а также ребер треугольного отверстия использованы их координаты, например координаты х 0 и у 0 .

Расположение точек и соединение отрезками

Для построения цилиндра в изометрической проекции, необходимо расставить точки, которые будут определять его форму и размер. Для начала, определим положение верхней и нижней оснований цилиндра.

• Нижнее основание цилиндра будет представлять собой окружность с центром в точке O.
• Верхнее основание цилиндра будет находиться на некотором расстоянии h по вертикали от нижнего основания.

Таким образом, для построения нижнего основания цилиндра, необходимо определить точки, которые будут находиться на окружности:

• Точка A будет находиться в точке O смещенной по оси x на радиус окружности.
• Точка B будет находиться в точке O смещенной по оси y на радиус окружности.

Далее, для построения верхнего основания цилиндра, необходимо определить точки, которые будут находиться на окружности смещенной по оси y на величину h по вертикали:

• Точка C будет находиться в точке B смещенной по оси y на величину h.
• Точка D будет находиться в точке A смещенной по оси y на величину h.
• Точка E будет находиться в точке O смещенной по оси y на величину h.

После определения всех точек, можно соединить их отрезками, чтобы получить каркас цилиндра. Соединяем следующим образом:

• Соединяем точки A и B, чтобы получить нижнее основание цилиндра.
• Соединяем точки C и D, чтобы получить верхнее основание цилиндра.
• Соединяем точки A и C, чтобы получить боковую сторону цилиндра.
• Соединяем точки B и D, чтобы получить боковую сторону цилиндра.
• Соединяем точки A и E, чтобы получить боковую сторону цилиндра.
• Соединяем точки B и E, чтобы получить боковую сторону цилиндра.

Получившийся каркас цилиндра в изометрической проекции будет иллюстрировать его форму и размеры в стоячем положении.

Проекции призм

Построение проекций правильной прямой шес­тиугольной призмы (рис. 161) начинается с выпо­лнения ее горизонтальной проекции — правильно­го шестиугольника. Из вершин этого шестиуголь­ника провопят вертикальные линии связи и строят фронтальную проекцию нижнего основания при­змы. Эта проекция изображается отрезком гори­зонтальной прямой. От этой прямой вверх откла­дывают высоту призмы и строят фронтальную проекцию верхнего основания. Затем вычерчива­ют фронтальные проекции ребер — отрезки верти­кальных прямых, равные высоте призмы. Фрон­тальные проекции передних и задних ребер совпа­дают. Горизонтальные проекции боковых граней изображаются в виде отрезков прямых. Передняя боковая грань 1243 изображается на плоскости V без искажения, а на плоскости W— в виде прямой линии. Фронтальные и профильные проекции остальных боковых граней изображаются с иска­жением.

На чертеже оси х, у и z не показывают, что делает чертеж более простым.

Рис. 161

Несколько сложнее построение проекций на­клонной призмы.

Рассмотрим порядок построения проекций на­клонной шестиугольной призмы.

1. Призма, основание которой лежит на плос­кости Н, наклонена к этой плоскости под утлом α (рис. 162, а). Ребра призмы параллельны плоскос­ти V, т.е. являются фронталями.

Вначале выполняется построение горизонталь­ной проекции основания призмы, которое проеци­руется на плоскость Н без искажения (правиль­ный шестиугольник). Фронтальная проекция осно­вания представляет собой отрезок прямой, парал­лельной оси х.

Из точек 1′, 2′, 3′ фронтальной проекции основания проводят прямые проекции ребер под углом α к оси х и на них откладывают действи­тельную длину бокового ребра призмы.

Строят фронтальную проекцию верхнего осно­вания призмы в виде отрезка прямой, равного и параллельного фронтальной проекции нижнего основания.

Из точек 1, 2, 3, 4. 5. 6 горизонтальной проек­ции нижнего основания проводят прямые — про­екции ребер — параллельно оси х и на них с по­мощью вертикальных линий связи находят шесть точек — горизонтальные проекции вершин верхне­го основания призмы.

2. Прямая правильная шестиугольная призма наклонена под углом α к плоскости Н. Основание призмы наклонено к плоскости Н под углом β (рис. 162, б).

В этом случае необходимо вначале построить фронтальную проекцию основания. Эта проекция представляет собой отрезок, равный расстоянию между параллельными сторонами шестиугольника. Если этот отрезок разделить пополам и из его середины провести линию связи, то на ней будут расположены точки 2 и 5 — горизонтальные про­екции вершин основания призмы. Расстояние между точками 2, 5 равно действительному рас­стоянию между вершинами основания призмы. Так как горизонтальные проекции сторон 16 и 34 представляют собой их действительные длины, то, воспользовавшись этим обстоятельством, мож­но построить полностью горизонтальную проек­цию основания.

Дальнейший процесс построения, показанный на рис. 162, б, аналогичен приведенному на рис. 162, а.

Рис. 162

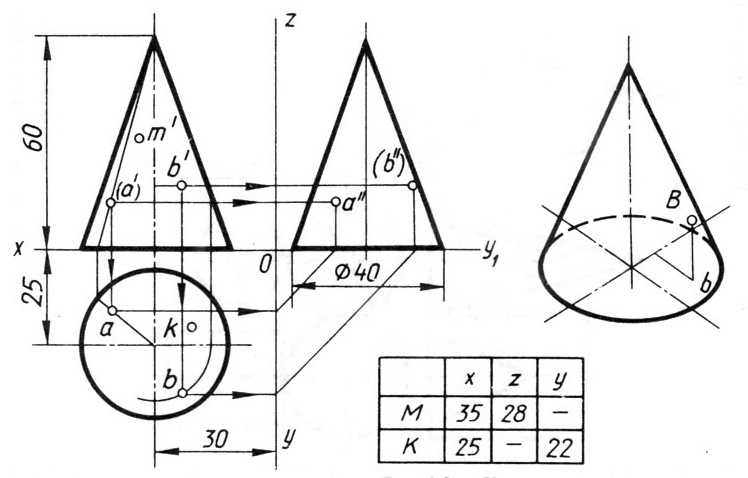

На комплексных чертежах предметов часто приходится строить проекции линий и точек, расположенных на поверхности этих тел, имея только одну проекцию линии или точки. Рассмотрим решение такой задачи.

Дан комплексный чертеж четырехугольной пря­мой призмы и фронтальная проекция а’ точки А.

Прежде всего надо отыскать на комплексном чертеже две проекции грани, на которой располо­жена точка А. На комплексном чертеже видно (рис. 163, а), что точка А лежит на грани призмы 1265. Фронтальная проекция а’ точки А лежит на фронтальной проекции 1’2’6’5‘ грани призмы. Горизонтальная проекция 1562 этой грани — отре­зок 56. На этом отрезке и находится горизонталь­ная проекция а точки А. Профильную проекцию призмы и точки А строят, применяя линии связи.

По имеющемуся комплексному чертежу призмы можно выполнить ее изометрическую проекцию по координатам вершин. Для этого вначале строят нижнее основание призмы (рис. 163, б), а затем вертикальные ребра и верхнее основание (рис. 163, в).

По координатам т и п точки А, взятым с ком­плексного чертежа, можно построить аксономет­рическую проекцию этой точки.

Рис. 163

Что такое диметрия

Диметрия представляет собой один из видов аксонометрической проекции. Благодаря аксонометрии при одном объемном изображении можно рассматривать объект сразу в трех измерениях. Поскольку коэффициенты искажений всех размеров по 2-м осям одинаковы, данная проекция и получила название диметрия.

Прямоугольная диметрия

При расположении оси Z» вертикально, при этом оси Х» и Y» образуют с горизонтального отрезка углы 7 градуса 10 минут и 41 градус 25 минут. В прямоугольной диметрии коэффициент искажения по оси Y будет составлять 0,47, а по осям Х и Z в два раза больше, то есть 0,94.

Чтобы осущесвить построение приближенно аксонометрические оси обычной диметрии, необходимо принять, что tg 7 градусов 10 минут равен 1/8, а tg 41 градуса 25 минут равен 7/8.

Как построить диметрию

Для начала необходимо начертить оси, чтобы изобразить предмета в диметрии. В любой прямоугольной диметрии углы, находящиеся между осями Х и Z, равны 97 градусов 10 минут, а между осями Y и Z – 131 градусов 25 минут и между Y и Х – 127 градусов 50 минут.

Теперь требуется нанести оси на ортогональные проекции изображаемого предмета, учитывая выбранное положение предмета для вычерчивания в диметрической проекции. После того, как завершите перенос на объемное ихображение габаритных размеров предмета, можете приступать к чертежу незначительных элементов на поверхности предмета.

Стоит запомнить, что окружности в каждой плоскости диметрии изображаются соответствующими эллипсами. В диметрической проекции без искажения по осям Х и Z большая ось нашего эллипса во всех 3-х плоскостях проекции будет составлять 1,06 диаметра нарисованной окружности. А малая ось эллипса в плоскости ХОZ составляет 0,95 диаметра, а в плоскости ZОY и ХОY – 0,35 диаметра. В диметрической проекции с искажением по осям Х и Z большая ось эллипса равняется диаметру окружности во всех плоскостях. В плоскости ХОZ малая ось эллипса составляет 0,9 диаметра, а плоскостях ZОY и ХОY равны 0,33 диаметра.

Чтобы получить более детально изображение, необходимо выполнить вырез через детали на диметрии. Заштриховку при вычеркивании выреза следует наносить параллельно проведенной диагонали проекции выбранного квадрата на необходимую плоскость.

Что такое изометрия

Изометрия является одним из видов аксонометрической проекции, где расстояния единичных отрезков на всех 3-х осях одинаковые. Изометрическая проекция активно используется в машиностроительных чертежах, чтобы отобразить внешний вид предметов, а также в разнообразных компьютерных играх.

В математике изометрия известна как преобразование метрического пространства, которое сохраняет расстояние.

Как правильно построить цилиндр в положении лёжа?

1) Сначала намечаем соотношения пропорций и наклон цилиндра.

2) Представляем цилиндр, находящимся внутри описываемой вокруг него коробки.

3) Намечаем основные направляющие в соответствии с законом линейной перспективы (параллельные линии сходятся в одну точку на линии горизонта).

4) Проверяем соотношения и наклоны направляющих в передней и дальней фронтальных плоскостях коробки. Именно сюда мы будем вписывать эллипсы.

5) Находим диагонали в данных плоскостях.

6) Находим вертикальную и горизонтальную оси. Построение напоминает подготовительную разметку для рисования эллипса в горизонтальном положении.

7) Намечаем границы эллипса: он будет слегка искажён в соотношении с осями симметрии. Это нормально, так как плоскость, в которую эллипс вписан, тоже слегка видоизменена, вытянута по диагонали.

Дальний эллипс выглядит более “круглым”, по сравнению с передним. Это происходит потому, что пропорции дальней плоскости немного видоизменены по сравнению c ближайшей из-за подчинения направляющих объекта линейной перспективе. Так и должно быть, не пугайтесь, но от сильного искажения лучше избавиться. Как правило, у небольших по размеру объектов искажение едва уловимо глазом.

Если вам хочется ещё лучше научиться рисовать базовые формы, у нас есть для вас:

Смело нажимайте на ссылку.

Если вам понравилась эта статья, сделайте следующее:

3. И конечно же, оставьте свой комментарий ниже

Шаг 1: Начало построения

Перед тем как приступить к построению цилиндра, необходимо провести ряд подготовительных действий:

1. Выберите место для построения цилиндра. Убедитесь, что на выбранной поверхности достаточно места для построения и размещения всех необходимых элементов.
2. Подготовьте инструменты и материалы. Вам понадобятся ластик, карандаш, линейка, цветные маркеры или карандаши для выделения элементов цилиндра в изометрии.
3. Начертите основу цилиндра. С помощью карандаша и линейки нарисуйте горизонтальную линию в виде эллипса, которая будет являться верхней основой цилиндра.
4. Начертите боковую поверхность цилиндра. Продолжите линию из предыдущего шага, рисуя вертикальные линии с обеих сторон от верхнего эллипса.
5. Закончите нижнюю часть цилиндра. Соедините нижние концы вертикальных линий с помощью горизонтальной линии, чтобы получить нижнюю основу цилиндра.

По окончании этих шагов вы получите основную форму цилиндра. В следующих шагах мы будем улучшать и детализировать его.

§ 18. Построение аксонометрических проекций плоских фигур и окружностей

Построение аксонометрических проекций плоских фигур и окружностей

Построение аксонометрических проекций мы начнем с построения аксонометрических проекций плоских геометрических фигур. Знание приемов построения плоских фигур (квадрата, треугольника, прямоугольника, круга) необходимо для построения аксонометрических проекций геометрических тел, предметов и т. д.

Плоская фигура — фигура, все точки которой находятся в одной плоскости .

В качестве примера рассмотрим алгоритм построения аксонометрической проекции квадрата. По такому же алгоритму строятся аксонометрические проекции других плоских многоугольников.

На основе алгоритма построения квадрата постройте аксонометрические проекции прямоугольного треугольника. Какая сторона треугольника будет проецироваться с искажением во фронтальной диметрии?

Постройте аксонометрические проекции елки. Какие плоские фигуры составляют изображение? Какой плоскости проецирования елка параллельна?

Кроме многоугольников, к плоским фигурам относят и окружности. В изометрической проекции окружность проецируется в замкнутую кривую линию — эллипс (рис. 55). Для его построения пользуются лекалами, поэтому эллипсы называют лекальными кривыми. Прием построения эллипса сложный и требует длительной работы, поэтому для упрощения построений эллипсы заменяют овалами.

Овал — замкнутая кривая, состоящая из четырех дуг окружностей, плавно переходящих друг в друга (рис. 56).

Для удобства построения овала в аксонометрической проекции сначала изображают аксонометрическую проекцию квадрата, построение которой вам уже известно.

Общее построение аксонометрической проекции окружности

1. Выполняют построение осей аксонометрической проекции. Затем от точки О откладывают отрезки, равные радиусу окружности (R = Oa = Ob = Oc = Od). Через точки а, b, c и d проводят прямые, параллельные осям, получают ромб. Большая ось овала располагается на большой диагонали ромба. 2. Выполняют построение больших дуг овала. Из вершин А и В описывают дуги радиусом R, равные расстоянию от вершины (А или В) до точек a, b, c, d (R = Ad = Bb). 3. Строят малые дуги овала. Через точки B и a, B и b проводят прямые. На пересечении прямых Вa и Вb с большой диагональю ромба находят точки 1 и 2. Они будут центрами малых дуг. Их радиус R1 равен 1а или 2b

Построение фронтальной и профильной проекций окружности Фронтальная и профильные проекции окружности выполняются по такому же алгоритму, как и горизонтальная проекция.

Помните! Большая ось овала всегда перпендикулярна аксонометрической оси, не участвующей в образовании плоскости, на которой ведется построение. Малая ось — продолжение аксонометрической оси.

Определите, на каком рисунке (а или б) изображен куб в изометрии. Объясните, как вы это определили.

Эллипсограф, или Сеть Архимеда, — механизм, который способен преобразовывать возвратно-поступательное движение в эллипсоидное. Применяется в качестве чертежного инструмента для вычерчивания эллипсов, а также в качестве приспособления для разрезания стекла, бумаги, картона. История этого механизма точно не определена, но считается, что эллипсографы существовали еще во времена Архимеда.

В первую очередь, необходимо на достаточном для понимания сути уровне разобраться в том, как строить саму изометрию – то есть метрическое плоское пространство. Начинать нужно с самых основ, связанных с работой с изометрическими проекциями и плоскостями. Они включают в себя построение простейших и обычных плоских линий, лишь после освоения которых можно переходить к изучению форм. Вполне естественно, что без знания азов ни у кого не выйдет перескочить сразу к различным цилиндрическим формам, ведь проблема возникнет сразу же на этапе построения таких более сложных по сравнению с линиями фигур, как квадрат, а затем и круг в изометрии. Многие выдвигают такую точку зрения, что именно окружность является одной из наиболее проблематичных для изображения в проекции среди всех плоских фигур.

4.1. Прямоугольные проекции

4.1.1. Изометрическая проекция

Направление аксонометрических осей приведено на Рисунке 4.3.Рисунок 4.3 – Аксонометрические оси в прямоугольной изометрической проекции

Действительные коэффициенты искажения по осям OX, OY и OZ равны 0,82. Но с такими значениями коэффициентов искажения работать не удобно, поэтому, на практике, используются приведенные коэффициенты искажений. Эта проекция обычно выполняется без искажения, поэтому, приведенные коэффициенты искажений принимается k = m = n =1. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются в эллипсы, большая ось которых равна 1,22, а малая – 0,71 диаметра образующей окружности D.

Большие оси эллипсов 1, 2 и 3 расположены под углом 90º к осям OY, OZ  и OX, соответственно.

Пример выполнения изометрической проекции условной детали с вырезом приводится на Рисунке 4.4.

Рисунок 4.4 – Изображение детали в прямоугольной изометрической проекции

4.1.2. Диметрическая проекция

Положение аксонометрических осей проводится на Рисунке 4.5.

Для построения угла, приблизительно равного 7º10´, строится прямоугольный треугольник, катеты которого составляют одну и восемь единиц длины; для построения угла, приблизительно равного 41º25´ — катеты треугольника, соответственно, равны семи и восьми единицам длины.

Коэффициенты искажения по осям ОХ и OZ k=n=0,94 а по оси OY – m=0,47. При округлении этих параметров принимается k=n=1 и m=0,5. В этом случае размеры осей эллипсов будут: большая ось эллипса 1 равна 0,95D и эллипсов 2 и 3 – 0,35D (D – диаметр окружности). На Рисунке 4.5  большие оси эллипсов 1, 2 и 3 расположены под углом 90º к осям OY, OZ и  OX, соответственно.

Пример прямоугольной диметрической проекции условной детали с вырезом приводится на Рисунке 4.6.

Рисунок 4.5 – Аксонометрические оси в прямоугольной диметрической проекцииРисунок 4.6 – Изображение детали в прямоугольной диметрической проекции

Что представляет собой изометрия?

Итак, изометрия
— это разновидность аксонометрии, которая наблюдается при прорисовке предмета в случае, если искажение его элементов по всем 3 осям координат одинаковое.

Рассматриваемый вид аксонометрической проекции активно применяется в промышленном проектировании. Он позволяет хорошо просматривать те или иные детали в рамках чертежа. Распространено использование изометрии и при разработке компьютерных игр: с помощью соответствующего типа проекции становится возможным эффективно отображать трехмерные картинки.

Можно отметить, что в сфере современных промышленных разработок под изометрией в общем случае понимается прямоугольная проекция. Но иногда она может быть представлена и в косоугольной разновидности.

6.4. Вычерчивание окружностей в аксонометрии

Окружность, лежащая в координатной плоскости или плоскости, ей параллельной, проецируется в прямоугольной аксонометрии в эллипс, большая ось которого перпендикулярна “свободной” аксонометрической оси, а малая ей параллельна. Свободная аксонометрическая ось — проекция координатной оси, перпендикулярной плоскости окружности (например, для окружности, плоскость которой параллельна плоскости yOz, “свободной” осью является ось х).

Построение по приведенным показателям искажения эллипсов, в которые проецируются окружности, плоскости которых параллельны координатным, приведено для стандартных изометрии и диметрии на рис. 6.1 и 6.2 соответственно.

Большие оси этих эллипсов в изометрии равны 1,22d, а малые — 0,71d (d — диаметр окружности). Эллипсы в изометрии (рис. 6.1) строят по большим и малым осям (4 точки) и точкам на диаметрах, параллельных координатным осям (еще 4 точки).

В диметрии большие оси эллипсов равны 1,06d, а малые оси равны 0,35d для окружностей, лежащих в плоскостях xOy и yOz и им параллельным, и 0,94d для окружностей, расположенных в плоскости xOz и плоскостях ей параллельных. Для построения эллипсов в диметрии используют 8 точек, аналогичных точкам, по которым вычерчивают эллипс в изометрии (рис. 6.2). Чтобы точнее построить эллипсы, в которые проецируются окружности, параллельные плоскостям xOy и yOz, используют дополнительные точки, получаемые благодаря симметрии точек эллипсов относительно больших и малых осей.

На рис. 6.1 и 6.2 около осей эллипсов и их диаметров указаны приведенные показатели искажения по этим направлениям.

Аксонометрические проекции окружностей (дуг) большого радиуса, окружностей, не лежащих в плоскостях, параллельных координатным, и кривых линий строят по аксонометрическим проекциям их точек.

Изображение изометрической проекции

Сама суть проекции состоит в том, что какой-либо существующий трехмерный объект или фигура отображается на изометрической плоскости, при этом сохраняется отношение длины спроектированных отрезков к действительной длине. Другими словами, коэффициент искажения остается неизменным по всем трем осям. Этим и отличается изометрическая проекция, так как только при ней все имеющиеся масштабы остаются одинаковыми.

Изометрическая проекция возможна при соблюдении условия, чтобы углы между осями проекции были одинаковыми и равны 120 градусам. У подобной проекции есть достоинство, благодаря чему ее так часто используют в различных чертежах и проектах. Причина кроется в том, что при изменении расстояния сами отражаемые объекты при этом не кажутся меньше или больше, чем они есть на самом деле.

Однако у изометрических проекций существуют и свои недостатки. Так, например, если на рисунке отсутствуют обозначающие тени на разных сторонах, то будет крайне сложно определить, какая из сторон фигуры на данный момент находится к нам ближе и, собственно, наблюдается. Кроме того, будет проблематично понять, где у объекта располагаются верхняя и нижняя грань, из-за наличия двух крайне схожих проекций, равных по площади и размерам.

Смотрите видео об окружности в изометрии.

6.5. Примеры аксонометрических проекций различных предметов

Аксонометрию предмета обычно строят по его техническому чертежу, на котором могут быть указаны проекции осей пространственной системы координат Oxyz, к которой отнесен предмет.

Построение аксонометрии начинают с проведения аксонометрических осей.

Аксонометрические проекции фигур строят по аксонометрическим проекциям их характерных точек. Аксонометрические проекции точек строят по координатам этих точек с учетом показателей искажения по аксонометрическим осям.

Аксонометрические проекции отрезков строят по аксонометрическим проекциям двух их точек. Аксонометрические проекции параллельных прямых параллельны. При этом аксонометрические проекции прямых, параллельных координатным осям, параллельны соответствующим аксонометрическим осям и имеют такие же показатели искажения.

На рис. 6.3а, 6.4а и 6.5а представлены технические чертежи параллелепипеда, полусферы и конуса вращения соответственно, на рис. 6.3б и 6.4б приведены изометрии двух первых фигур, а на рис. 6.5б — диметрия третьей.

A
1E
1

à) z
2

à) z
2

á) z

x

Очерком сферы при прямоугольном проецировании всегда является окружность радиусом, равным радиусу сферы R. При использовании приведенных показателей искажения радиус очерка сферы в изометрии увеличивают до 1,22R, а в диметрии — до 1.06R.

При построении аксонометрии предмета стремятся по возможности координатную плоскость xOy совместить с плоскостью основания предмета, а координатные оси — с его ребрами или осями симметрии.

На рис. 6.6а и 6.7а приведены комплексные чертежи предметов, а на рис. 6.6в и 6.7б соответственно изометрические проекции этих предметов с вырезом одной четверти.

Вырез на изображениях, выполненных в аксонометрии, необходим так же, как и разрезы на технических чертежах, для выявления скрытых внутренних форм предмета.

Разрезы в аксонометрии можно построить двумя способами. Первый способ заключается в построении полного изображения

предмета в тонких линиях с последующим нанесением контуров сечений, образуемых каждой секущей плоскостью выреза, и удалением изображения отсеченной части предмета (рис. 6.6б).

По второму способу сначала строят контуры сечений предмета секущими плоскостями (на рис. 6.6б показаны основными линиями), а затем выполняют изображение остальной части предмета.

В
аксонометрии
, как правило,
не применяют полные разрезы, при которых пропадает хотя бы одно из трех главных измерений предмета
(длина, ширина, высота). В противном случае аксонометрия была бы лишена своего главного преимущества — наглядности.

Для определения направления штриховки в разрезах на аксонометрических осях откладывают произвольный отрезок b, а в диметрии на оси y — половину этого отрезка. Прямые, соединяющие концы отрезков, задают направление штриховки для соответствующих плоскостей (рис. 6.1 и 6.2).

Если секущая плоскость проходит через ребра жесткости, сплошные выступы или тонкие стенки, то сечения этих элементов деталей всегда заштриховывают. В аксонометрии не производят поворот в плоскость разреза отверстий, расположенных на круглых фланцах или дисках (рис. 6.6).

В
аксонометрии допускается не показывать мелкие конструктивные элементы предмета (фаски, скругления и т.п.). Линии плавного перехода одной поверхности в другую показывают условно тонкими линиями (рис. 6.7б).

Для трёхмерных объектов и панорам.

AutoCAD

AutoCAD – как и КОМПАС-3D, не менее популярная инженерная программа, но более сложна в освоении. Лучше всего данную программу изучать под прочтение методического пособия, чтобы разобраться во всех возможностях и преимуществах этой программы для черчения.

AutoCAD имеет ряд некоторых возможностей, позволяющих в некотором роде автоматизировать черчение в программе. В ней этой САПР можно с легкостью проставить размеры на чертеже, быстро исправить мелки ошибки на готовом чертеже, вести построение геометрических фигур в автоматическом режиме, задавая только размеры фигур.

AutoCAD так же позволяет разрабатывать быстро и легко 3D детали. В целом возможности этой программы для черчения очень велики, которые накапливались с момента выхода первой версии программы (почти 30 лет).
