Бензопила. назначение, характеристики, виды и выбор

Рекомендации по продлению эксплуатационного ресурса

Примерный срок эксплуатации фирменной шины равняется суммарному ресурсу 3-х качественных пильных цепей, приводная звездочка меняется по состоянию. Специалисты рекомендуют использовать в работе комплект из нескольких цепей.

Такой способ позволяет уменьшить потери рабочего времени, которое расходуется на периодическую , а также оптимизировать износ пильного механизма в целом. Ускоренные износы шин — это следствие неквалифицированного обслуживания бензопилы и ее неграмотной эксплуатации.

Основные факторы досрочного выхода шины из строя:

• инициирующее быструю выработку паза и хвостовиков чрезмерное или несоответствие ее шага характеристикам венца ведущей звездочки;
• приложение значительных усилий при распиловке твердой или мерзлой древесины;
• греется шина и интенсивно изнашивается из-за отсутствия подачи смазки, вследствие неисправности или неправильной регулировки штатного маслонасоса;
• экономия средств на применении некачественного или масляных суррогатов типа отработки.

Форсированный расход ресурса пильной гарнитуры имеет место при попадании в нее грунта или песка, работе новой цепи на изношенном венце ведущей звездочки.

Процесс заточки цепи

• Очистить цепь бензопилы;
• проверить цепь бензопилы на повреждения и, в случае необходимости, заменить поврежденные компоненты;
• увеличить натяжение цепи для предотвращения режущих зубьев от перемещения во время заточки;
• закрепите бензопилу;
• найти самый короткий зуб (для ориентации) с обеих сторон;
• заточить все режущие зубцы на одной стороне, а затем перейти к другой стороне;
• проверить результат заточки: угол заточки, боковые и верхние грани;
• проверить высоту ограничителя глубины врезания (при необходимости уменьшить высоту при помощи плоского напильника);
• удалить металлическую пыль;
• смазать цепь;
• отрегулировать натяжение цепи.

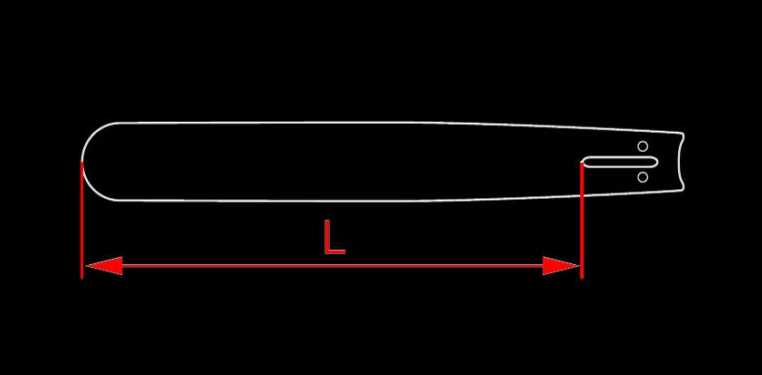

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Это интересно! В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента.

Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

1. Нехватка мощности двигателя, что отразится на скорости пиления
2. Увеличенный расход топлива за счет повышенной нагрузки
3. Быстрый износ двигателя и расходных материалов
4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

• 10 дюймов – 25 см
• 12 дюймов – 30 см
• 14 дюймов – 35 см
• 16 дюймов – 40 см
• 18 дюймов – 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

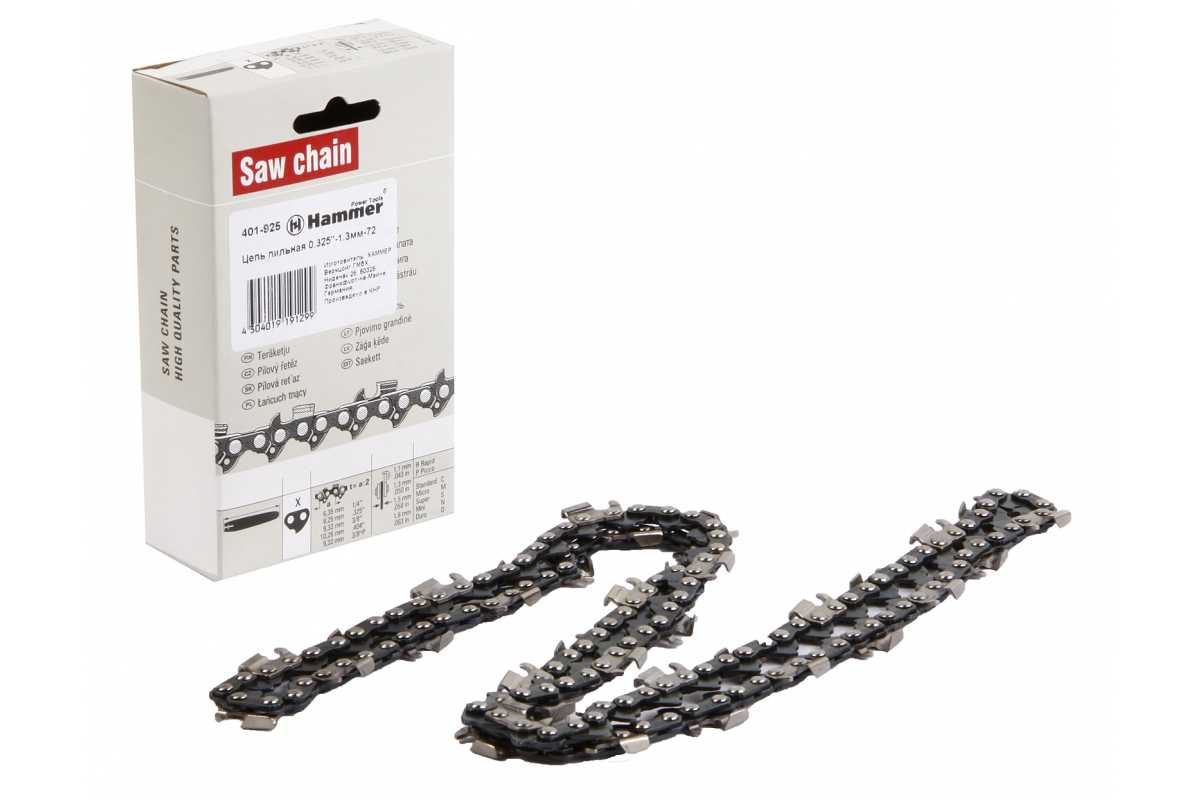

Выбор по типу звеньев

При изготовлении цепи могут применяться различные звенья, которые и определяют основные эксплуатационные свойства изделия. Среди особенностей выбора по этому признаку отметим следующее:

1. Цепи среднего и высокого типа снабжаются двумя хвостовиками, за счет чего повышаются эксплуатационные характеристики, а также стоимость изделия.
2. Владельцы бытовых моделей приобретают варианты исполнения пропускного и полупропускного типа. Первый вариант исполнения характеризуется тем, что после режущего звена располагается дополнительный элемент. Во втором случае соединительные элементы устанавливаются после каждой второй пары, что можно назвать ключевой особенностью.

Пильные элементы в зависимости от особенностей цепи могут составлять 50-37,5% рассматриваемого изделия. Не стоит забывать о том, что существенное упрощение конструкции становится причиной повышения нагрузки на основные звенья, вследствие чего изделие служит меньше и приходится чаще выполнять заточку. Однако, подобные варианты исполнения обходятся намного дешевле, что и определяет их популярность.

Также уделяется внимание и типу заточки. Классический вариант исполнения в большинстве случаев применяется для поперечного распила и редко для продольного

Это связано с тем, что звенья могут размещаться под различным углом относительно друг друга.

Как исключить возможные риски приобретения шинного контрафакта?

В информационном поле приводятся признаки, по которым несложно отличить оригинальную брендовую бензопилу от самой достоверной подделки. Что касается шин, то их достоинства и недостатки проявляются непосредственно в эксплуатации.

На отечественном рынке бытовой техники около 15% всего объема продаж бензопильных комплектующих составляет неизвестного происхождения третьесортный контрафакт, вырабатывающий стандартный ресурс в лучшем случае наполовину.

Эксплуатировать бензопилу в комплекте с поддельной шиной и цепью экономически невыгодно и небезопасно. Значительная часть травмоопасных ситуаций создается при использовании шинного и цепного фальсификата.

Купить качественную и долговечную фирменную шину нужной модели, без существенных рисков можно в фирменной торговой точке или представительстве лицензированной дилерской компании. При отсутствии такой возможности следует воспользоваться услугами солидного, заслужившего доверие покупателей интернет магазина.

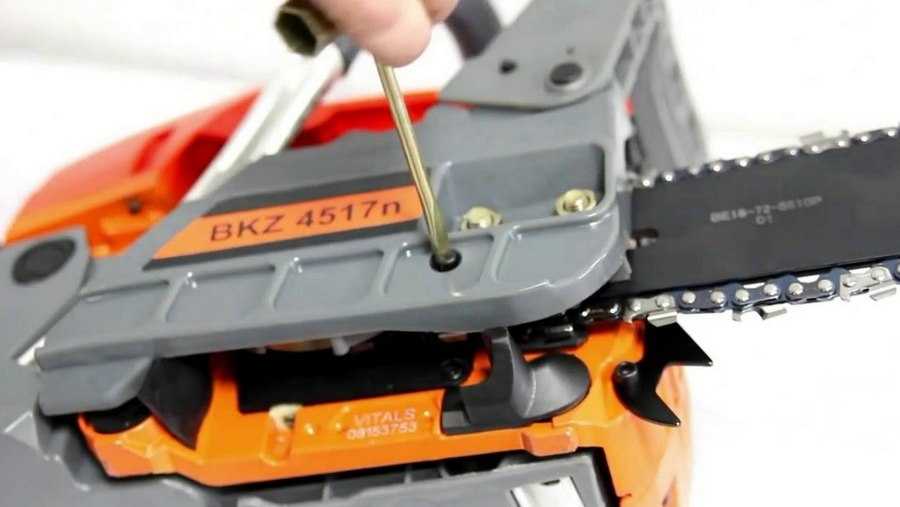

Как установить шину и цепь на бензопилу и отрегулировать натяжение

Снять и заменить шину на бензопиле не составит труда даже начинающему пильщику. Инструкция по замене имеет следующий вид:

1. Используя специальный ключ, который идет в комплекте к инструменту, осуществить вывинчивание двух крепежных гаек
2. После этого демонтируется защитных кожух, который также является ручным тормозом
3. Демонтируем цепь с инструмента
4. Извлекается деталь

На место извлеченной направляющей устанавливается новая шина, после чего сборка выполняется в порядке обратном снятию. На завершающем этапе обязательно необходимо отрегулировать натяжение цепи. Чтобы проверить степень натяжения, следует оттянуть цепь посередине направляющей. Правильной регулировка является тогда, когда выход хвостовика не превышает 2/3 от его высоты. Убедиться в том, что цепь не перетянута можно путем перемещения ее по шине, прикладывая небольшое усилие.

Это интересно! Чтобы увеличить или уменьшить натяжение цепи, необходимо ослабить две крепежные гайки, и вращать регулировочный винт натяжения. На всех моделях бензопил он находится в разных местах. После регулировки нужно затянуть крепежные гайки.

https://youtube.com/watch?v=q88vRFDxQxQ%3F

По окончанию проделанных работ остается завести двигатель инструмента, и проверить его в действии. Цепь не должна издавать звонкий звук, что говорит о правильном ее функционировании.

Основные параметры

Пильные цепи принято различать по:

• направлению распила (продольные и поперечные);
• габаритам (длине и размеру элементов цепной гарнитуры);
• конструктивным особенностям;
• порядку следования режущих звеньев.

Распил древесины вдоль волокон вызывает большее сопротивление, нежели поперек. В виду востребованности обоих видов распиловки производится два вида пильных цепей – продольные и поперечные. Они отличаются углом атаки резцов. В результате при продольном распиле повышается производительность пилы, а при поперечном сглаживается «агрессивность» инструмента. Ну а вместе с последней снижает уровень вибраций и уменьшается нагрузка на двигатель.

Шины бензопил, представленных сегодня на рынке, имеют различные габариты. Одним из главных параметров пильной цепи является количество звеньев, т.е. длина цепи. Кроме того, цепные системы имеют определенный шаг. Он измеряется расстоянием между тремя последовательно соединенными звеньями, деленным на два.

Существует 3 основных параметра цепи для бензопилы:

1. Шаг цепи
2. Количество звеньев
3. Толщина ведущего звена

Шаг цепи

равен половине расстояния между тремя соседними заклепками. Следовательно, от шага напрямую зависит расстояние между режущими коньками. Оно может быть больше или меньше, в зависимости от 5 стандартных групп, измеряемых в дюймах: «1/4», «0,325», «3/8», «0,404» и «3/4» (хронология в порядке увеличения длинны).

«1/4»— данный мелкий шаг встречается у коротких цепочек, устанавливаемых на пилах малой мощности и одноручных вариантах. В России таких пил практически не встретить, и данный размер не особенно популярен и востребован на рынке.

«0,325» и«3/8»— основная доля пил комплектуется данными размерами шага цепи. Все известные производители бензопил и электропил устанавливают эти популярные группы. С огромной долей вероятности при подборе цепочки вам понадобиться выбрать один из этих вариантов.

«0,404» и «3/4»— это цепи с крупными и длинными звеньями и сейчас практически не применяются. Исключением являются мощные валочные модели пил.. Также, данный шаг является стандартным на  старых, давно снятых с производства, отечественных пилах Урал и Дружба.

Шаг цепи обязательно должен совпадать с шагом ведущей звездочки. Нельзя однозначно сказать какой шаг лучше, все зависит от конкретного процесса. При увеличении шага, звенья составляющие цепь будут крупнее, а это повышает производительность. При этом вырастет сопротивление материала и вибрация, так как «грызть» цепь будет агрессивнее. Учитывайте, что для этого потребуется более мощная пила. Мелкий шаг дает чистый рез, частое расположение зубьев при этом обеспечивает плавное движение гарнитуры в древесине. Вибрации меньше.

Количество звеньев

включает в себя общее число соединительных звеньев и режущие, чередующиеся между собой, правосторонние и левосторонние зубья. Вся конструкция скрепляется ведущими звеньями (о них подробнее дальше по статье) и заклепками. По сути это и есть вся составляющая пильной цепи.

Количество звеньев пестрит многообразием и сложно выделить, что-то более популярное. Мало того, одна и та же модель пилы может поставляться с завода разными комплектами  цепей и шин. Если по какой-то причине все надписи, по которым можно определить требуемое количество звеньев, на пиле и шине стерлись, инструкция потерялась и т.д., то самый простой способ определить — это посчитать вручную.

Ведущие звенья

это своего рода конструктивные передаточные зацепы на цепи. Они должны свободно, но при этом устойчиво, передвигаться от ведущей звездочки (вращение ей придает двигатель пилы) по пазу шины. Толщина паза шины и ведущего звена должны идеально совпадать. За счет этого достигается стабильное состояние конструкции и при должной натяжке исключен соскок даже на больших оборотах.

Стоит отметить, что ведущее звено играет роль распределителя масла по всей кромке цепи и шины. Маслонасос подведен к ведущей звездочке и далее звенья в процессе оборота гоняют необходимую смазку. В основе международной классификации выделяют 5 стандартных размеров толщины ведущего звена:

1,1 мм (0,043 дюйма)- встречается не так часто на маломощных, а также одноручных пилах.

1,3 мм (0,050 дюйма) и 1,5 мм (0,0578 дюйма)- наиболее распространенные размеры, устанавливаются на бытовые и полупрофессиональные модели пил.

1,6 мм (0,063) и 2,0 мм (0,080 дюйма)- гарнитура с толстым ведущим звеном встречаются на профессиональных пилах высокой мощности.

Шаг цепи, толщина ведущего звена и количество звеньев в совокупности с ведущей звездочкой и шиной пилы должны быть взаимоприменимы и  образуют единую «композицию». Зная все три этих типоразмера можно легко подобрать нужную цепочку.

Толщина хвостовика — №2 по важности

После того как определён наиболее подходящий шаг, нужно определиться с толщиной хвостовика или, говоря иначе, ведущего звена. Он должен выбираться, прежде всего, по типу используемой пильной шины, она же, в свою очередь, выбирается по марке и модели пилы. Поэтому определять подходящую толщину хвостовика нужно предельно внимательно – иначе цепь просто не подойдёт вашей пиле. Если цепь будет уже паза в шине, то она при работе будет люфтить. Если ведущее звено будет слишком толстым, то она будет тереться о поверхности шины, из-за чего производительность упадёт, а скорость износа возрастёт.

Здесь опять же действуют единые стандарты, что существенно упрощает выбор лучшей цепи для вашей бензопилы:

• 1,1 мм – самые тонкие звенья, используемые на наименее мощных бытовых пилах;
• 1,3 мм – наиболее распространённый вариант, подходящий как для бытового, так и для полупрофессионального использования, в таких цепях сочетаются достаточная надёжность и небольшой вес;
• 1,5 мм – ещё одна популярная вариация, сфера использования та же, но такие цепи ставятся на более мощные пилы, в том числе допускается их использование и с инструментом профессионального класса;
• 1,6 и 2,0 мм – толстые, мощные звенья, используемые только на высокомощных индустриальных пилах.

Таким образом, чем толще хвостовик, тем мощнее и долговечнее цепь. Однако этот параметр должен соответствовать используемой пильной шине. А выбор последней зависит от конкретной модели бензоинструмента.

О размере шага

Главной характеристикой любой бензопильной цепи является её шаг, характеризующий расстояние между соседними зубьями. Для каждой модели пилы значение шага по умолчанию фиксированное и определяется характеристиками ведущей звёздочки и установленной шины. Поэтому просто так взять и поставить на свою мотопилу цепь с большим или меньшим шагом не получится. Для этого придётся менять и звёздочку с шиной. Но не всегда в этом есть смысл.

Безусловно, чем больше значение шага, тем выше производительность работы. Однако не следует гнаться за максимально возможной величиной – его следует выбирать с учётом мощности пилы:

• с увеличением шага возрастает скорость вращения цепи;
• увеличивается сопротивление древесины;
• возрастает нагрузка на двигатель.

В результате, если шаг не соответствует рабочим параметрам пилы, работа в таком режиме может привести к быстрому выходу инструмента из строя.

Кроме того, чем больше шаг пильной цепи, тем выше её агрессивность – она сильнее рвёт дерево. Одновременно увеличивается и ширина пропила. Удерживать и контролировать такой инструмент тоже будет намного сложнее.

Для удобства выбора все представленные на рынке варианты цепей стандартизированы под определённые размеры шага:

• 1/4 дюйма – самый маленький шаг, звенья расположены максимально близко друг к другу. Такая оснастка подходит для маломощных садовых пил.
• 325 дюйма – самый популярный вариант для пил начального класса мощностью в 3-3.5 л.с. Вибрации при пилении такой цепью минимальные, поэтому работа не утомляет, срез получается ровный, древесину пила не рвёт. Однако при длительной работе 0.325-дюймовые гарнитуры быстро тупятся.
• 3/8 дюйма – это оснастка для полупрофессионального и профессионального инструмента мощностью 4 л.с. Такой цепью можно без лишних усилий перепиливать средние по толщине стволы.
• 404 дюйма – гарнитура только для пил класса Профи, оснащаемых двигателями мощностью от 5.5 л.с. Таким инструментом можно пилить стволы любой толщины.
• 3/4 дюйма – достаточно редко встречающаяся размерность, предназначенная для пил с особо мощными двигателями.

Несколько слов о том, почему в большинстве случаев не следует перенастраивать пилу под цепи с меньшим или большим шагом. Если на маломощную пилу поставить гарнитуру с большими зубьями, то мощности и крутящего момента двигателя будет недостаточно для её протаскивания через дерево – крупная цепь будет встречать серьёзное сопротивление. Поэтому работа будет непродуктивной, а инструмент может попросту выйти из строя.

Не стоит и ставить цепи с мелким шагом на мощные профи-пилы. Их двигатель рассчитан на более крупную и агрессивную оснастку, поэтому зубцы будут просто проскальзывать, практически не касаясь дерева. Двигатель же ввиду отсутствия сопротивления будет работать практически на максимальных оборотах, что негативно отразится на его состоянии.

В быту же чаще всего используются цепи с шагом 0.325 дюйма. Их производительности достаточно для большинства садово-огородных работ, подходят они и для строительства загородного дома. Кроме того, у такой гарнитуры выше точность реза — она обратно пропорциональна шагу. Ещё одно преимущество таких цепей – меньшая вероятность отскока пилы.

Измерение длины паза и ширины паза для определения размера шины

Для определения размера шины бензопилы необходимо измерить длину паза и ширину паза на шине. Эти параметры помогут вам выбрать правильный размер шины для вашей бензопилы. В этом разделе мы рассмотрим процесс измерения длины паза и ширины паза.

Для начала измерьте длину паза на шине. Это можно сделать с помощью штангенциркуля или измерительной ленты. Поставьте один конец инструмента в край паза, а другой конец – на противоположный конец шины. Запишите измеренное значение в миллиметрах или дюймах.

Затем измерьте ширину паза на шине. Для этого снова используйте штангенциркуль или измерительную ленту. Расставьте концы инструмента на краях паза и запишите измеренное значение в миллиметрах или дюймах.

После того, как вы получили значения длины и ширины паза, вы можете определить размер шины. Воспользуйтесь таблицей, которая показывает соответствие значений паза и размера шины. Найдите значения, соответствующие вашим измерениям, и выберите соответствующий размер шины.

Длина паза (мм)	Ширина паза (мм)	Размер шины
320	1.1	12″
350	1.3	14″
400	1.5	16″
450	1.6	18″
500	1.8	20″

Пример: если длина паза составляет 400 мм, а ширина паза – 1.5 мм, то соответствующий размер шины будет 16″.

Учитывайте, что эти значения являются лишь примерами и могут различаться в зависимости от производителя бензопилы. При выборе шины всегда обращайтесь к руководству пользователя вашей бензопилы для получения точной информации о размере шины.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник  периодически проворачивают вдоль своей оси.

Какие еще существуют классификации цепи бензопилы?

Цепь с шагом 0,325 применяется для бытовых, полупрофессиональных и маломощных бензопил.

Толщина ведущего звена бензопилы является важным параметром для качественной работы инструмента. Пазы на шине пилы отличаются по ширине. Существует пять размеров, характеризующие хвостик:

1. 1,1 мм. Используется на пилах малой мощности.
2. 1,3 мм. Чаще всего применяется тоже на маломощных мотопилах.
3. 1,5 мм. Данная толщина нашла широкое распространение на полупрофессиональных пилах.
4. 1,6 мм. Цепи с этой толщиной звена тоже используются на полупрофессиональных агрегатах.
5. 2 мм. Цепи с такой толщиной используются на бензопилах, которые работают в условиях высоких ударных нагрузок.

Еще пильную цепь выбирают с учетом глубины ее реза. В зависимости от высоты профиля будет изменяться глубина реза и, соответственно, производительность инструмента. Существуют 2 вида профиля:

1. 0,635 мм.
2. 0,762 мм.

Оба профиля используются на полупрофессиональных, бытовых и профессиональных бензопилах. Как правило, в паспорте инструмента должно быть указано, какой профиль цепи подойдет именно под вашу пилу.

В случае если вы используете профессиональные или полупрофессиональные мотопилы — вам следует знать, какие могут быть режущие звенья. Они бывают 2 типов:

1. Чизельный.
2. Чипперный.

Первый тип в обиходе принято называть «семерка». Чизельный профиль считают лучшим для использования на мощных бензопилах, так как вся рабочая кромка прямая и способна обеспечить хорошее врезание в древесину. Однако данный профиль имеет ряд недостатков. Первый из них — это сложность затачивания, так как даже при незначительном отклонении от заданного угла профиль будет непригоден для работы. Еще один существенный минус — это чувствительность чизеля к грязи и песку.

Чипперный тип имеет совершенно отличную от чизеля форму. Данный профиль в разрезе напоминает серп. Не секрет, что площадь соприкосновения чипперного звена намного меньше, нежели чизельного. Вследствие этого работа с ним ухудшает режущие способности бензопилы. Однако эксплуатация чипперного режущего звена имеет свои плюсы. Например, он легче поддается заточке и невосприимчив к грязи.

Чаще всего пилы используют для поперечного реза, а для продольного реза рациональнее использовать циркулярные пилы.

Для того чтобы подобрать подходящую мотопилу, стоит обратить внимание и на последовательность звеньев цепи. Как правило, хотя бы на одном режущем звене должны быть два хвостика

Однако в наши дни можно без труда отыскать цепи, на которых количество звеньев для реза меньше. Они бывают с полупропуском и пропуском. В первом типе через каждый режущий зуб вставлено, по крайней мере, одно соединительное звено. В цепях с полупропуском режущее звено находится между каждым режущим зубом.

В процессе эксплуатации бензопилы не стоит пренебрегать заточкой цепи. Производить ее можно как вручную, так и с помощью специальных станков. Если вы работаете с профессиональной бензопилой, ее следует затачивать хотя бы раз в 2-3 месяца.

Еще следует обратить внимание на параметры шины
