Генератор не дает зарядку на аккумулятор: почему

Модели генераторов для МТЗ-82

В состав электрической системы входили несколько модификаций генераторов:

На технике выпуска до конца II квартала 1975 г. использовался агрегат модификации Г304-Д1, оборудованный реле-регулятором РР362-Б. Генератор отличается расположением коммутационных клемм на задней части корпуса.
Со второй половины 1975 г. (по некоторым данным — с начала 1976 г.) стал использоваться узел модели Г306, работавший в паре с регулятором напряжения РР362-Б.
В 80-е гг. стал использоваться агрегат модификации Г309, отличающийся повышенной мощностью и увеличенным ресурсом деталей. На части машин применялся 700-ваттный генератор Г464, который был вытеснен изделием Г964 (и его модификациями), имеющим мощность 1000 Вт.
С начала 2000-х гг. был внедрен узел модели АТ 1150.04.1 (или аналог с заводским номером 9695.3701-1), имеющий увеличенную на 11% отдачу и усовершенствованный корректор напряжения. На тракторах с кондиционером и дизельным мотором Д-245 используется агрегат 9702.3701, способный вырабатывать ток до 100 А (мощность составляет 1400 Вт).

Более детальная и точная проверка работы генератора в автомобиле

Еще один способ проверки, который можно испытывать только на отечественных автомобилях и иномарках до 1998 года, поможет вам понять, работает ли генератор. Заведите двигатель и дайте ему прогреться до нормального режима работы. Затем снимите минусовую клемму с аккумулятора. Если двигатель заглохнет, значит, генератор неисправен.

Такой способ проверки позволяет легко получить данные о работе генератора. Правда, ответ будет достаточно простым — либо устройство работает, либо не работает. То есть, если вы и выясните отсутствие работоспособности генератора, то придется ехать на СТО для определения конкретной причины поломки. В новых авто так делать нельзя, ведь могут случиться несколько серьезных проблем:

генератор может просто выйти из строя, если отправленный им на аккумулятор заряд не дойдет до места назначения;
также может поломаться регулятор напряжения, замена которого обойдется вам в достаточно большую сумму;
компьютер просто может блокировать систему, двигатель будет глохнуть при отключенной клемме, но не покажет поломку генератора;
действия электронной системы управления двигателем при таких обстоятельствах могут быть вообще непредсказуемыми;
после такого завершения работы силового агрегата его может быть непросто снова запустить.

Так что от подобного способа проверки лучше отказаться, если в вашем распоряжении автомобиль нового поколения. Даже новые отечественные авто не будут вам благодарны за такой способ тестирования работы генератора. Но есть еще несколько вариантов проверки данного устройства. Можно использовать вольтметр или мельтиметр для измерения напряжения на выходе генератора.

Для этого нужно обзавестись устройством измерения напряжения, а также открыть инструкцию по эксплуатации автомобиля на странице с описанием работы генератора. Там указаны числовые данные напряжения и контакты, которые необходимо замерять с помощью вольтметра. Этот способ проверки является самым достоверным, но достаточно сложным в исполнении, ведь измерять нужно работающий генератор.

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим «Измерение сопротивления». Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений

Особое внимание следует обратить на следы возможного подгорания

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Теория¶

Все цветные диоды в машине управляются шиной LIN, поэтому проводов на диод идет 3 +, -, Lin-шина
LIN RGB в ВСМ – пин 29 в разъеме С
Потолочные плафоны атмосферной подсветки аналогично управляются по LIN
LIN потолочных плафонов в ВСМ – пин 15 в разъеме А
Существует несколько каналов атмосферной подсветки, которые мы можем регулировать с ГУ: двери, ноги, передняя панель, центральная консоль, потолочный плафон, подсветка панорамы.

На каждой из машин на платформе MQB есть свои особенности и регулировка некоторых каналов может отсутствовать:

Tiguan умеет все
Гольф не умеет отображать и регулировать потолочный плафон
Октавия не умеет отображать и регулировать центральную консоль

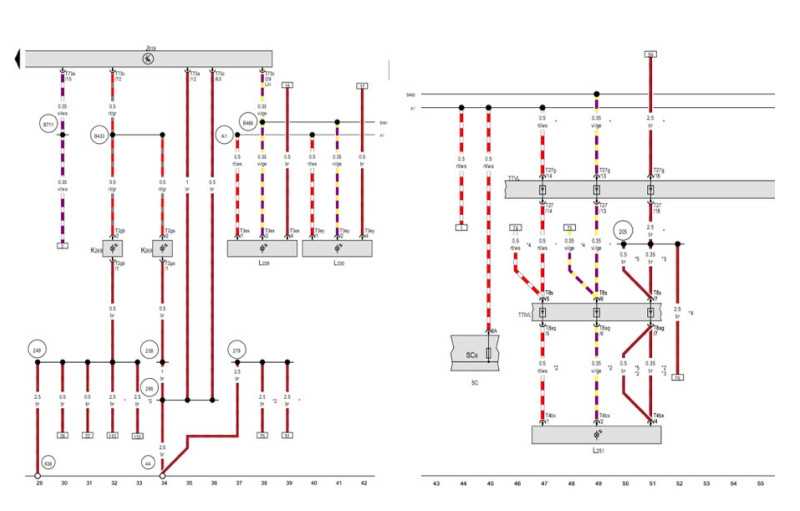

J519 – BCM
L2** — диоды
SC8 – предохранитель

Инструмент

Набор лопаток для разбора салона
Дрель со сверлом по металлу на 4,5-5 мм
Dremel или что-то для выпиливания отверстия в нише центральной консоли
Обжимку для пинов
Острый нож для подготовки диодов к установке

Запчасти

Запчасти для проводки, необходимой для установки RGB диодов в двери, ноги центральную консоль:

Дальше по-желанию, можно обойтись и без этого. Элементы нужны для того, чтобы сделать «разрыв» проводки между дверью и обшивкой (на передних дверях) и обусловлено логикой укладки проводки в них — часть проводки идет по обшивке, часть по двери и имея разъем проще все разбирать при необходимости.

Потолочный плафон
По верхним плафонам для машин с панорамой:
Передний плафон — 3G0947105E
Задний 1 — 3G9947292A
Задний 2 — 3G9947291A

Структура пакета протокола LIN.

Каждый пакет состоит из заголовка (header) и непосредственно данных (data):

Причем важной особенностью является то, что на шине присутствуют два типа устройств — LIN Master (ведущий) и LIN Slave (подчиненный). При этом инициировать передачу данных может только Master

То есть Slave-устройство не может само по себе выслать в сеть данные, оно должно ожидать запроса от ведущего и никак иначе.

Таким образом, именно Master отправляет в шину заголовки пакетов. В зависимости от определенного бита заголовка (это мы разберем чуть позже) подчиненные устройства понимают, что им требуется сделать:

выслать данные, которые запрашивает ведущий
или продолжать прием данных, в случае если, например, Master выполняет конфигурацию Slave

Как видите, иерархия очень строгая )

С организацией обмена данными разобрались, теперь можно углубиться непосредственно в структуру уже упомянутых частей LIN-фреймов. Заголовок пакета состоит из нескольких частей:

Поле Break — это поле представляет из себя 13 нулевых битов подряд.
Поле Sync — поле синхронизации. Этот байт имеет определенное значение — 0x55. Именно это число выбрано по той причине, что в двоичном виде оно представляет из себя чередующиеся нули и единицы — 0b01010101. При помощи этого поля устройства могут настроить свою скорость передачи данных.
Поле PID — поле идентификатора. В нем зашифровано следующее:

Старт и стоп-биты здесь играют ту же роль, что и при передаче данных по UART, и используются для каждого из передаваемых по LIN байт.

Из битов ID0…ID5 складывается непосредственно значение идентификатора. А поскольку под это выделено только 6 битов, то значит диапазон значений идентификатора составляет от 0 до 0x3F (0b111111). При этом значения от 0x3C до 0x3F являются служебными. Кроме того, в значении идентификатора содержится информация о количестве передаваемых в Frame Data байт:

Идентификатор	Кол-во байт
0x00-0x1F	2
0x20-0x2F	4
0x30-0x3F	8

Итак, тут у нас остаются еще два бита четности, для них формула выглядит следующим образом:

P0 = ID0 \oplus ID1 \oplus ID2 \oplus ID4

P1 = \medspace!(ID1 \oplus ID3 \oplus ID4 \oplus ID5)

И на этом все, заголовок пакета сформирован.

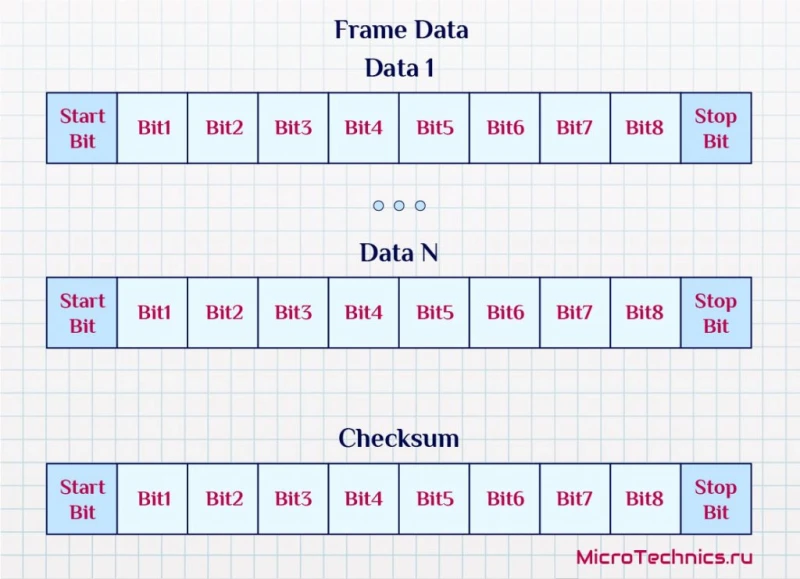

Поле данных в свою очередь состоит из непосредственно байт данных (от 1-го до 8-ми байт) и контрольной суммы (1 байт):

Для расчета контрольной суммы есть два варианта:

Классическая контрольная сумма (версия LIN1.x) — сумма всех байт данных из поля Frame Data с переносом. После суммирования полученный байт инвертируется.
Расширенная контрольная сумма (версия LIN2.x) — используется такой же алгоритм, только в суммировании участвует еще и байт PID. Сообщения с заголовками 0x3C и 0x3D должны использовать классическую контрольную сумму.

Давайте рассмотрим пример расчета классической контрольной суммы. Пусть байты данных равны: 0x30, 0x31, 0x32, 0x33, 0x34, 0x35, 0x36, 0x37. Суммируем:

0x30 + 0x31 + 0x32 + 0x33 + 0x34 + 0x35 + 0x36 + 0x37 = 0x19C

Вычитаем из полученного значения 0xFF:

0x19C - 0xFF = 0x9D

И инвертируем, в итоге получаем:

!(0x9D) = 0x62

Для выбранных нами байт данных контрольная сумма равна 0x62.

В практической статье по протоколу LIN мы обязательно посмотрим, как все это будет выглядеть на деле, а пока на этом заканчиваем, до скорой встречи

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Доступ к шине LIN

Доступ к шине LIN обеспечивается на основе доступа «ведущий-ведомый». В сети имеется ведущее устройство, инициирующее каждое сообщение. Ведомое устройство имеет возможность ответить. Обмен сообщениями происходит между ведущим и одним, несколькими либо всеми ведомыми устройствами.

Во время обмена сообщениями между ведущим и ведомым устройством возможны следующие взаимосвязи:

Сообщение с ответом ведомого: ведущее устройство передает сообщение одному или нескольким ведомым устройствам и запрашивает данные (например, состояния измеренных значений);
Сообщение с инструкцией ведущего: ведущее устройство передает инструкции ведомому устройству (например, включение сервопривода);
Сообщение для использования: ведущее устройство инициирует связь между двумя ведомыми устройствами.

На тракторы ставятся индукторные генераторы, которые лучше приспособлены к тяжелым условиям работы.

Пыль, грязь, плохое охлаждение (малая скорость во время работы)

Практически непрерывная работа в течение рабочего дня

Индукторный генератор отличается тем, что его ротор не имеет обмотки возбуждения и является просто вращающимся магнитопроводом. Ротор, при вращении создает изменяющееся магнитное поле, и в обмотке индуктируется ЭДС.

В генераторе вставлена неподвижная обмотка возбуждения, через нее проходит постоянный ток, от генератора, этот ток создает сильный магнитный поток, который замыкается через вращающийся ротор.

Выводы обмотки возбуждения включаются так, чтобы ток возбуждения проходил в направлении намагничивания ротора, который содержит постоянные магниты. Если перепутать выводы обмотки возбуждения, ток возбуждения будет размагничивать ротор и генератор практически престанет работать.

То, что обмотка возбуждения не вращается вместе с ротором, дает важное преимущество – не нужны щетки, для передачи тока во вращающийся ротор. Щетки изнашиваются, плохой контакт под ними сильно снижает надежность генератора, поэтому индукторный, бесщеточный генератор получается более надежным

Однополюсная магнитная схема и большие магнитные зазоры в системе возбуждения, снижают КПД индукторного генератора по сравнению с классическим автомобильным генератором, где обмотка возбуждения внутри ротора и ток в нее подается через щетки.

Снижение КПД приводит в ухудшению массогабаритных параметров, но для тракторов и тяжелых автомобилей это менее важное качество, чем надежность и долговечность. В обмотке индукторного генератора рождается переменная ЭДС, поэтому, на выходе обмотки необходим выпрямитель – диодный мост

В зависимости от схемы генератора может применяться диодный мост трехфазный и пятифазный, с дополнительными диодами и без дополнительных диодов

В обмотке индукторного генератора рождается переменная ЭДС, поэтому, на выходе обмотки необходим выпрямитель – диодный мост. В зависимости от схемы генератора может применяться диодный мост трехфазный и пятифазный, с дополнительными диодами и без дополнительных диодов.

Важным требованием к тракторным генераторам является то, что они должны работать как с аккумулятором, так и в отсутствии аккумулятора. Например, если двигатель заводится пускачем, без электростартера, то аккумулятор становится не нужен или необязателен.

Обычный автомобильный генератор всегда возбуждается от аккумулятора, а в тракторном генераторе должно быть предусмотрено возбуждение без аккумулятора. Для надежного возбуждения генератора, ротор имеет остаточный магнетизм, а в регуляторе напряжения предусмотрены соответствующие изменения в схеме, облегчающие самовозбуждение.

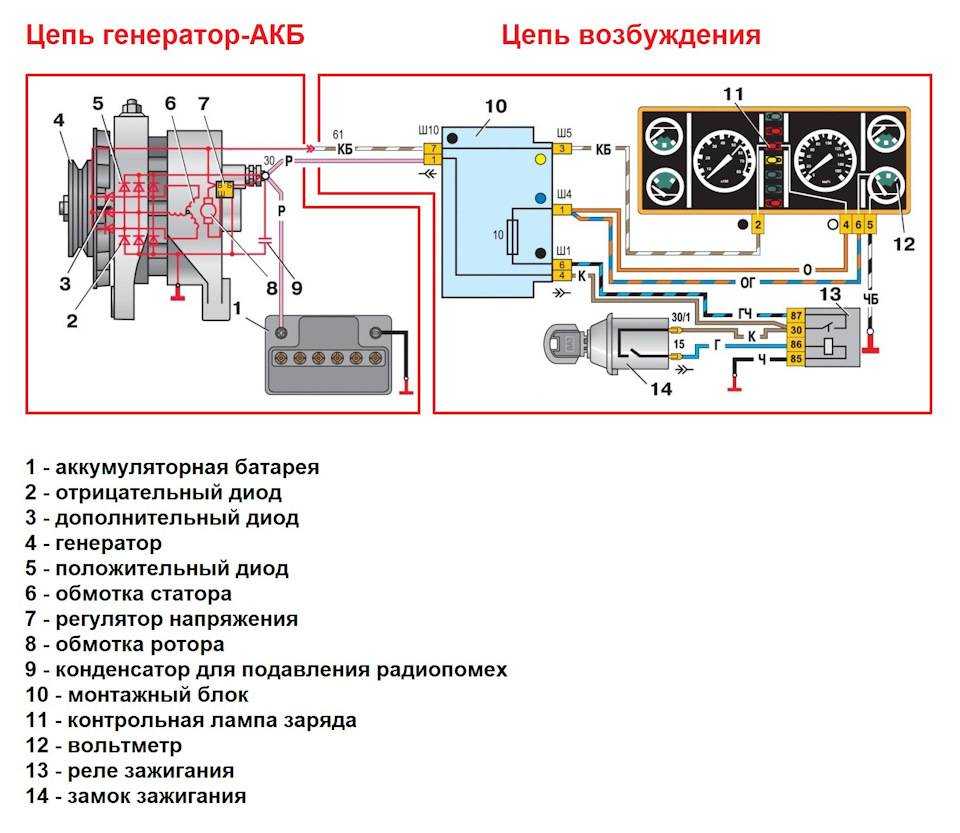

Причины пропадания зарядки аккумулятора | Ремонт Нивы ВАЗ 2121

По своему опыту владения Нивы и других отечественных автомобилей, могу привести довольно немало случаев и причин, которые являются основными при пропадании зарядки. Здесь можно ознакомиться со многими проблемами: http://atlib.ru/blog/136-neispravnosti-generatora—priznaki-diagnostika-prichiny-proverka Ниже более подробно постараюсь описать каждую из проблем.

Соскочил провод с генератора

Это конечно банально, но именно с этого нужно начинать проверку, если зарядка пропала. Откройте капот и посмотрите, не соскочил ли один из проводов с генератора. Если такое подтвердилось, то оденьте их на место и проверьте, изменилась ли ситуация.

Износ щеток генератора

Обычно, щетки дают о себе знать постепенно и зарядка пропадает не сразу, а с течением некоторого времени. То есть, она становится все меньше и меньше с каждым километром пройденного пути. В конечном счете, однажды щетки сотрутся до такого предела, что генератор не сможет полноценно заряжать батарею, и вам придется ее подзаряжать от зарядного устройства. Что нужно сделать:

Если при измерении выяснилось, что их остаточная длина меньше 12 мм, то это говорит о том, что их пора менять. Также, не допускается неравномерный износ.

Выход из строя выпрямительного блока (сгорел диодный мост)

Эта наиболее частая из причин, по которой может быть либо слабая зарядка, либо полное ее отсутствие. Для того, чтобы выяснить, в нем ли причина, необходимо выполнить следующие действия:

Обычно, если сгорает один из диодов, то зарядка полностью не пропадает, а становится лишь немного меньше номинального значения. Но даже в таком случае, генератор не способен будет как положено заряжать аккумулятор и он будет садиться все чаще и чаще. Если же сгорают все диоды, что также встречается нередко, то зарядка пропадает совсем.

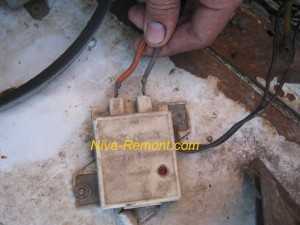

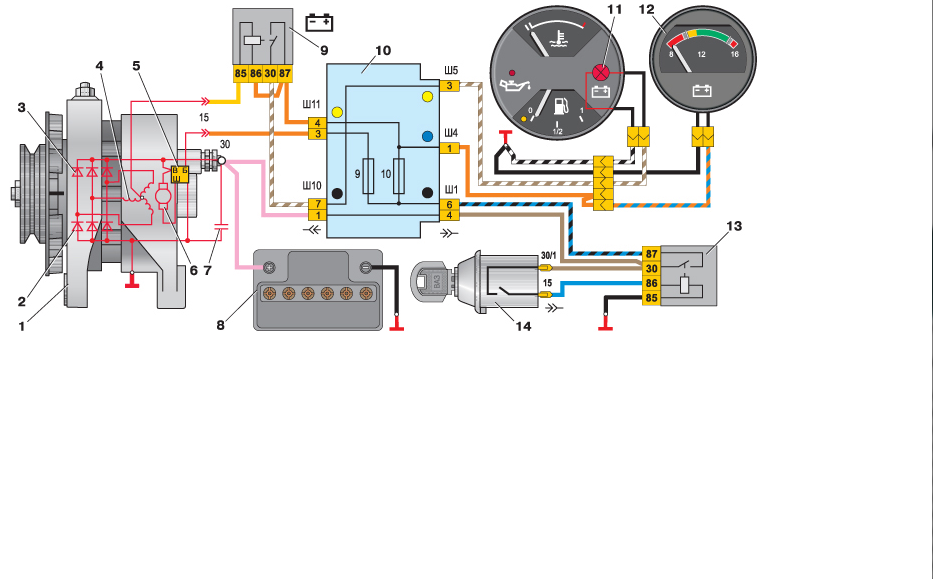

Сгорело реле зарядки

Реле зарядки аккумуляторной батареи также является одной из причин плохой зарядки. Оно установлено под капотом Нивы и найти его не составит труда. Замените его на новое и проблема должна устраниться, если именно в этом была причина. Хотя, судя из моей практики, это реле сгорает крайне редко в не является распространенной причиной.

Выход из строя остальных деталей генератора

Более сложные и дорогие детали генератора, такие как ротор и статор (обмотка) также со временем могут выйти из строя. Но это случается крайне редко, поэтому проверять их стоит в последний момент. Если же вы все-таки уверены, что с остальными элементами все в порядке, то тогда стоит сделать следующее:

Большинство владельцев при выходе из строя таких серьезных элементов. как ротор или статор, предпочитают купить новый генератор, но все же стоит сначала проверить все и лучше купить сгоревшие детали и заменить их. Это будет намного дешевле.

Приведенные выше советы и рекомендации относятся не только к классическим Нивам 21213 и 21214, но и к более современным Niva Chevrolet, так как принцип действия основным источников питания автомобиля практически одинаков.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Система передачи в шине LIN

Шина LIN представляет собой неэкранированный однопроводный кабель. Уровень шины может принимать два логических состояния. Доминантный уровень соответствует напряжению приблизительно 0 В (масса) и представляет собой логический 0. Рецессивный Уровень соответствует напряжению батареи U_batt и представляет собой логическую 1.

Из-за наличия разных вариантов электрических цепей уровни могут быть разными. Определение допусков на передачу и прием в области рецессивных и доминантных уровней обеспечивает стабильную передачу данных. Диапазоны допусков шире на приемном конце (рис. «Уровень напряжения на линии данных шины LIN» ), чтобы действительные сигналы тоже можно было получать, несмотря па излучаемые помехи.

Скорость передачи по шине LIN ограничена величиной 20 кбит/с. Это компромисс между большой крутизной фронта импульсов, необходимой для синхронизации ведомых устройств, с одной стороны, и небольшой его крутизной, необходимой для улучшения ЕМС — с другой. Рекомендуемая скорость передачи составляют 2400, 9600 и 19200 бит/с. Минимально допустимая скорость составляет 1 кбит/с.

Максимальное количество узлов не регламентируется в спецификации LIN. Теоретически оно ограничено количеством доступных идентификаторов сообщений. Возможности линии и узла и крутизна фронта импульсов ограничивают сочетание длины и количества узлов сети LIN. Рекомендуется не более 16 узлов.

Пользователи шины обычно располагаются в линейной топологии; однако эта топология не является обязательной.

CAN модуль (контроллер шины CAN) MCP2515

Модуль MCP2515 включает в себя CAN контроллер MCP2515, который представляет собой высокоскоростной CAN приемопередатчик. Соединение модуля MCP2515 с микроконтроллером осуществляется с помощью интерфейса SPI, поэтому его легко подключить ко всем микроконтроллерам с данным интерфейсом.

Начинающим изучение CAN-шины целесообразно начинать именно с этого модуля ввиду его простоты и легкости подключения к большинству современных микроконтроллеров.

Основные технические характеристики модуля MCP2515:

включает в себя высокоскоростной CAN приемопередатчик TJA1050;
размеры модуля: 40×28mm;
управление по интерфейсу SPI с возможностью подключения к CAN-шине нескольких устройств;
кварцевый генератор на 8 МГц;
сопротивление на концах 120 Ом;
включает независимый ключ, светодиодный индикатор, индикатор мощности;
поддерживает скорости передачи данных до 1 Мбит/с;
низкий потребляемый ток в режиме ожидания;
возможность подключения до 112 устройств (узлов).

Назначение контактов (распиновка) CAN модуля MCP2515 представлено в следующей таблице.

Наименование контакта	Назначение контакта
VCC	контакт питания 5 В
GND	общий провод (земля)
CS	SPI SLAVE select pin (Active low) (выбор ведомого)
SO	SPI master input slave output lead
SI	SPI master output slave input lead
SCLK	контакт синхронизации SPI
INT	контакт прерывания MCP2515

В данном проекте мы будем передавать данные, считываемые с датчика температуры и влажности DHT11 платой Arduino Nano, плате Arduino Uno с помощью CAN модуля MCP2515.

Неисправности

Чаще всего реле-регулятор выходит из строя по следующим причинам:

При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

Отсутствие зарядного тока — генератор не работает.
Зарядный ток есть, но ниже минимального значения — идёт недостаточный заряд АКБ.
Напряжение выше максимального значения — перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

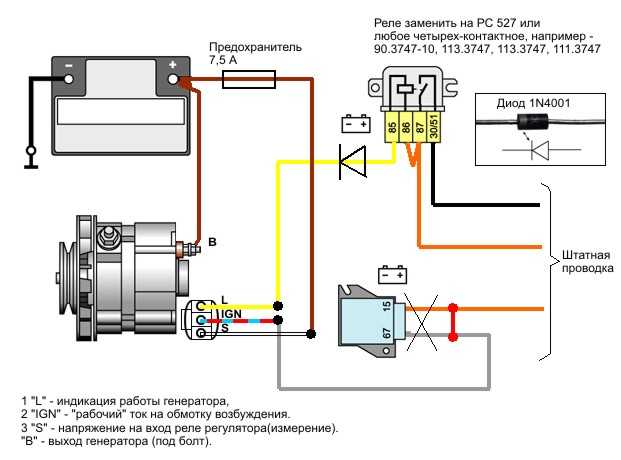

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.
