Регулировка клапана змз-402

Инструкция по затяжке болтов ГБЦ

Рекомендуется следовать инструкции производителя Мануал по ремонту конкретного двигателя, в той части, где говорится об установке ГБЦ, должен соблюдаться неукоснительно. В частности необходимо пользоваться динамо-ключом. Допустимое от требуемого по инструкции отклонение усилия не должно превышать 0,5 кгс·м. Накидные или рожковые ключи не подходят, поскольку усилие в этом случае невозможно контролировать. Порядок также важен: сначала нужно притянуть головку в центре, а затем постепенно переходить к краям. Чтобы затянуть болты правильно, необходимо очистить крепежные отверстия от скопившейся грязи. Если эти попытки безуспешны, можно смазать резьбу болтов маслом, но нельзя лить масло прямо в колодец. Это действие приводит к разрушению отверстия болтом впоследствии.

Таким образом, наиболее распространенные ошибки, допускающиеся в процессе затягивания болтов ГБЦ следующие:

• перетяжка крепежных элементов;
• использование старых или новых крепежей, не подходящих по размеру;
• нарушение схемы затяжки;
• подтяжка болтов неподходящим инструментом;
• попадание технического масла в крепежные отверстия.

Регулировка клапанов Газель Некст

На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next. Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179.10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

УМЗ 4175.10

УМЗ 4179.10

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.

Газель Бизнес 4216 регулировка клапанов. Видео

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:

Газель Бизнес 4216 регулировка клапанов. Видео

Ремонт двигателей ГАЗ 27 март  2 207  0

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:
Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.

Видео регулировка клапанов в Газель Бизнес УМЗ 4216

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 2

Источник
autohelpvideo.ru
avtomobilgaz.ru
awtosowet.ru

Регулировка клапанов УМЗ 4216 — инструкция по настройке

Двигатели Ульяновского моторного завода отличаются простой и надежной конструкцией, которая позволяет некоторые ремонтные операции проводить самостоятельно. Распространенной причиной их неисправности может стать неточность зазоров в клапанном механизме. При наличии некоторых технических навыков регулировку клапанов УМЗ 4216 можно производить вручную.

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

• при их увеличении ухудшается наполнение цилиндра смесью газов;
• уменьшение зазора приводит к его перегреву.

В обоих случаях:

• возрастает расход топлива и масла;
• снижается ресурс работы установки.

О необходимости регулировки клапана предупреждает ряд признаков:

• появляется лязгающий звук;
• ГАЗ глохнет через небольшие промежутки.

Несомненно, регулировка клапанов на автомобиле требует:

• четкого соблюдения последовательности действий;
• наличия комплекта щупов и разных ключей;
• предварительного охлаждения двигателя.

Регулировка зазора на клапанах производится следующим образом:

Регулировка клапана УМЗ-4216

• ключом на 10 откручивается и снимается клапанная крышка, прокладку которой одновременно можно заменить;
• для удобства действий отсоединяются элементы электропроводки;
• коленчатый вал проворачивается по часовой стрелке ключом на 36;
• щупом измеряется зазор;
• его настройка производится поворотом затяжных гаек ключом на 14;
• первыми регулируются клапана 1, 2, 4, 6 – установкой зазора в диапазоне 0,35-0,4;
• после полного поворота коленвала устанавливаются — 3, 5, 7, 8;
• клапанная крышка устанавливается на место, а ГАЗ проверяется на наличие постороннего звука.

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Настройка после разборки блока

Цель обкатки ГАЗа состоит в том, чтобы:

• масло распределилось по отделам двигателя;
• уселись прокладки;
• была проверена работа свечей или шатунного механизма.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Если результаты обкатки свидетельствуют о полной исправности двигателя, можно выполнить регулировку клапанов. Если настройки сбиваются, причина может заключаться:

• в проблемах с коленвалом;
• неисправности ГРМ;
• повреждениях в блоке цилиндров;
• неумелом вождении.

Регулировка не требуется для тех автомобилей, двигатели которых оборудованы гидрокомпенсатором.

Регулировка зазоров клапанов двигателя УМЗ-4216

Как выполнить регулировку клапанов после разборки блока

Двигатель после и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Клапана двигателя 4216 для Газели

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Готовый к установке на Газель двигатель умз 4216

Зазоры регулируем на холодном (15-20°С) двигателе.
Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) — 0,30-0,35 мм. Для всех остальных клапанов — 0,35-0,40 мм.
Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди)…

Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот. Набором щупов проверяем зазоры в приводе клапанов первого цилиндра.

Ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт. Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1-2-4-3
Устанавливаем крышку головки блока цилиндров с прокладкой.

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а «нажат» третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Рекомендации к действию

Регулировка клапана 402 двигателя аналогична другим подобным, так как это устройство не является уникальным.

Согласно технической документации, а именно руководству по обслуживанию, зазоры для впускных и выпускных клапанов должны составлять 0,4 мм. Если проводится регулировка клапанов «ГАЗели», 402 двигатель будет вполне доволен такой настройкой. Так как машина предназначена для перевозки тяжелых грузов, то названная проблема возникает у нее довольно часто.

При регулировке клапанов УАЗа, 402 двигатель должен быть настроен на уменьшение расхода топлива, а это значит, что зазоры должны быть на уровне 0,25-0,3 мм, что также увеличит его приемистость.

Если же вы любитель быстрой езды, езды по горам или за пределами асфальтового покрытия – зазоры в 0,3-0,35 мм будут в самый раз.

При использовании несоответствующего для ГБЦ бензина (для примера, использование АИ-80 на ГБЦ под АИ-92) зазоры должны быть на уровне 0,4 мм.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

1. Длинная головка на 10 мм и ключ-трещотка.
2. Ключи на 8,10,11,12,13 и 14 мм.
3. Плоская и крестовая отвертки.
4. Свечной ключ.
5. Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

1. Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
2. Откручивание 6 болтов, снятие клапанной крышки.
3. Выкручивание свечей.
4. Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
5. Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
6. Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
7. Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
8. Фиксация регулировочного винта гайкой.
9. Регулировка всех оставшихся клапанов в вышеописанном порядке.
10. Установка свечей и высоковольтных проводов.
11. Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
12. Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
13. Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

• изношенность кулачков распределительного вала;
• ось коромысел отработала свой ресурс;
• неравномерная работа носиков коромысел;
• изношенность толкателей;
• выработка сухарей пружин.

Решения данных проблем следующие:

• регулировка клапанов при помощи индикатора;
• замена распределительного вала;
• установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Обслуживание двигателя

Весь спектр технического обслуживания, которое необходимо проводить, чтобы двигатель 4216 прекрасно работал и дальше, можно поделить на 3 части: проверка состояния, контрольно-диагностический аспект и регламентные работы.

Проверка состояния заключается в таких действиях:

• Проверка уровня масла;
• Проверка уровня жидкости;
• Проверка герметичности систем питания, охлаждения и смазки.

Количество КДР (контрольно-диагностические работы), которые должен пройти двигатель УМЗ 4216 при обслуживании:

• Проверка термостата, датчиков охлаждающей жидкости, температуры и давления масла;
• Герметичность систем вентиляции картера, питания, смазки, систем охлаждения;
• Состояние контактов в электрооборудовании;
• Диагностика КМПСУД и устранение обнаруженных проблем;
• Проверка посторонних звуков во время работы;
• Проверить состояние ремней генератора и вентилятора;
• Проверка компрессии в цилиндрах;
• Проверка работы генератора.

И последний список – регламентные работы:

• Подтянуть крепления;
• Регулировка клапанов УМЗ 4216 (порядок регулировки клапанов зависит от личного желания);
• Отрегулировать зазоры;
• Очистить от нагара и грязи;
• Промыть систему охлаждения, после чего заменить жидкость;
• Промыть вентиляционную систему картера;
• Поменять масляный фильтр;
• Поменять масло.

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Установить палец вилки выключения сцепления и шпильки в картер сцепления.

Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.

Снять двигатель со стенда.

Слабые места Renault Sandero Stepway 2008-2014 гг. выпуска

• Двигатель;
• Трансмиссию;
• Кузов;
• Ходовую часть;
• Салон.

Разберём теперь подробнее:

На Рено Степвей устанавливаются маломощные двигатели, 16 и 8 клапанов. Тяги первого откровенно «не хватает», т.к. машина достаточно тяжелая, а сам мотор слабоват. Второй двигатель лучше приспособлен для езды по городу, но значительно увеличивает расход топлива. Например, зимой в городских условиях машина может съесть до 12 л бензина.

Ремень ГРМ желательно менять примерно каждые 60 тыс. км, а детали газораспределительного механизма меняются комплектом.

Часто встречающаяся проблема бензинового двигателя – клин термостата, что приводит к работе двигателя в неподходящем температурном режиме.

Механическая КПП ставится только на восьмиклапанный двигатель.

Автоматическая 4-ступенчатая коробка – не самый удачный выбор. Обороты на больших скоростях высокие, из-за чего поднимается расход топлива. Передачи короткие, владельцы жалуются на частое переключение.

Как и любой современный автомат, коробка является одним из самых слабых мест Renault Sandero Stepway 2008-2014 гг. Она легко перегревается, сломаться может в любой момент. Ремонт приходится осуществлять примерно каждые 100 000 км.

О роботе мнения полностью противоположные. Кто-то утверждает, что это лучший выбор, другие советуют даже не думать о его приобретении. В любом случае, надежнее механической КПП пока еще ничего не придумано.

Конструкционное решение переднего бампера таково, что при езде в заснеженных условиях на решетку радиатора и под бампер собирается в больших количествах снег.

Сама по себе подвеска Сандеро Степвей живучая за счет своей простоты. Но при выборе данного автомобиля необходимо учитывать такую его особенность, как легкие срывы в занос при прохождении поворотов на относительно высоких скоростях. Данная проблема обусловлена соотношением высоты автомобиля к его длине. В принципе, это больное место Renault Sandero Stepway первого поколения, т.к. во 2-ом поколении проблема заносов была практически полностью решена.

Отсутствие полного привода также является большим минусом для хэтчбека. Без него эксплуатация автомобиля за городом значительно усложняется, да и в городских условиях без этой функции может быть тяжело.

Классической болячкой достаточно простой и живучей подвески являются амортизаторы, крайне чувствительные к плохому покрытию.

Рулевая рейка не отличается долгожительством, что усугублено тем, что лечится это исключительно использованием деталей от других автомобилей, либо поиском «родных» запчастей на разборках.

Значительным недостатком Рено Сандеро Степвей 1 поколения является его салон. Выполненный из дешевого пластика, он совершенно не создает ощущения уюта и комфорта, а многих водителей серость и блеклость дизайна вгоняют в тоску. Сам пластик легко поцарапать, по качеству он схож с Логановским. Элементы салона легко затираются, для сохранения достойного вида желательно надеть на кресла чехлы.

Сиденья короткие и неудобные, водительское и переднее пассажирское не регулируются по высоте, что делает затруднительными поездки на большие расстояния. Подлокотник не обеспечивает комфорт водителя, а скорее мешает.

Недостатки Рено Сандеро Степвей 1-го поколения

1. Минимальная шумоизоляция;
2. Приборная панель подсвечивается оранжевым. Многие автолюбители предпочитают более спокойные нейтральные цвета;
3. Хоть в общем ЛКП нельзя назвать некачественным, но надо быть готовыми, что на порогах возможно появление сколов;
4. Малая вместительность багажника. При раскладывании заднего сиденья места становится достаточно, но дальняя поездка с большим количеством вещей будет затруднительна;
5. Маленький ресурс уплотнителей дверей. При минусовой температуре резинки могут лопнуть;
6. Сильная парусность на больших скоростях;
7. Индикатор поворота указывает на сам факт совершаемого маневра, но не уточняет, какой именно поворотник включен. Мелочь, но многих автолюбителей это не устраивает;
8. Низкое качество ковров. При очистке с них летит большое количество ворса, что доставляет определенные неудобства;
9. Российская сборка оставляет желать лучшего;
10. Маленькое количество дизельных автомобилей, в то время как по своим качествам дизельные моторы во многом превосходят бензиновые;
11. Колесные диски слишком мягкие. Помять диск можно даже на маленькой неровности.

Какой значок приборной панели пугает владельца «Рено» больше всего? Правильно, Check Engine. Попробуем разобраться, почему бортовой компьютер фиксирует ошибку в работе двигателя и что с этим делать.

Технические особенности

Как отрегулировать клапана на 4216 двигателе Газели? На самом деле, эта работа не сложна

Но важно все сделать правильно. Для этого нужно знать признаки неправильной настройки клапанов и некоторые особенности 4216 двигателя

Основным признаком неисправности является повышенная шумность мотора и пропуски в работе цилиндров. При этом будут слышны ритмичные, достаточно звонкие стуки.

Также вместе с этим может наблюдаться повышенный расход топлива и/или троение двигателя. Все это говорит о необходимости отрегулировать клапана.

При этом нужно учесть, что рабочий ход цилиндров 1-2-4-3. Не забудьте, что зазоры в выпускных клапанах 1 и 4 цилиндра будут примерно на 0,5 мм меньше.

Популярные моторы

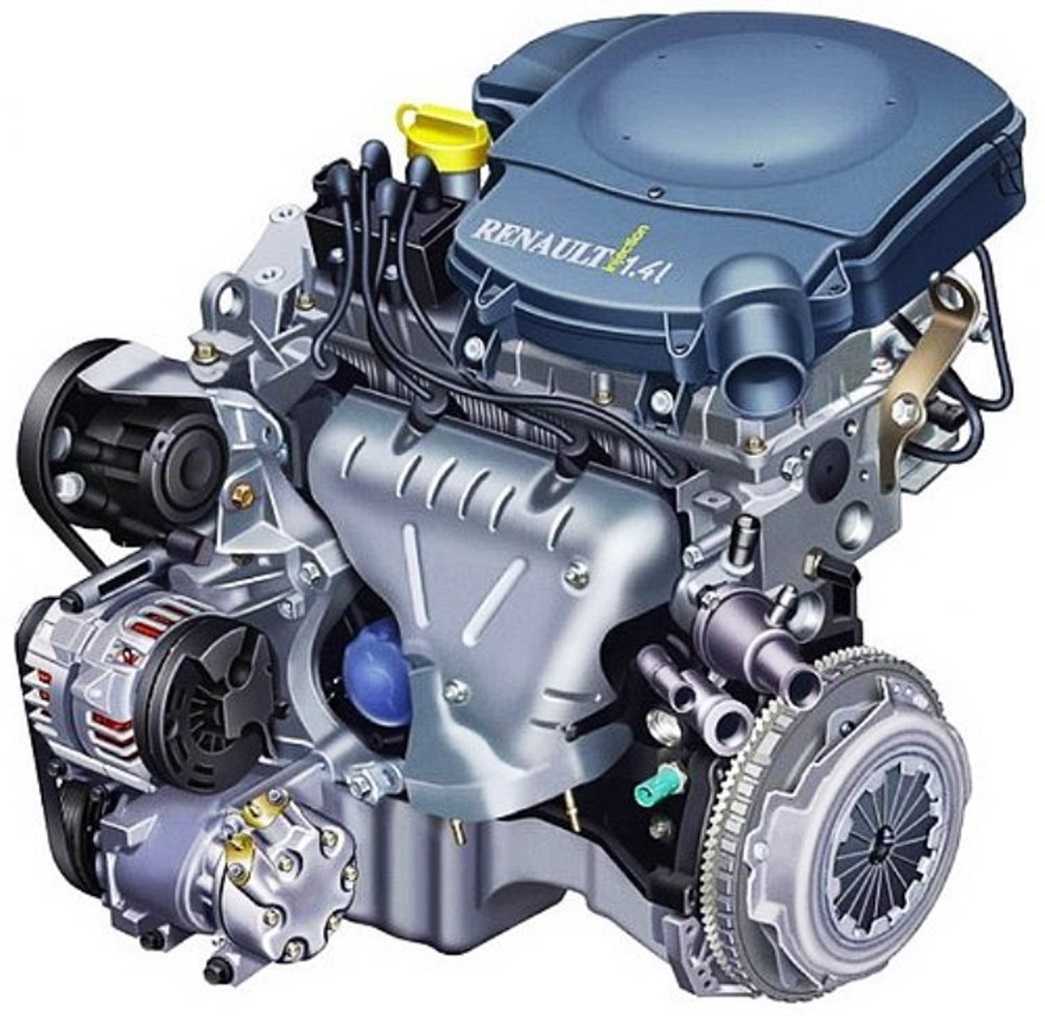

На ранних автомобилях Renault Sandero популярность получил двигатель K7J. Мотор обладает простой конструкцией. В его головке блока цилиндров находится 8 клапанов без гидрокомпенсаторов. Недостаток двигателя заключается в высоком расходе топлива с учетом объема рабочей камеры. Силовой агрегат способен работать не только на бензине, но и на газу с падением мощности с 75 до 72 л.с.

Силовая установка K7J

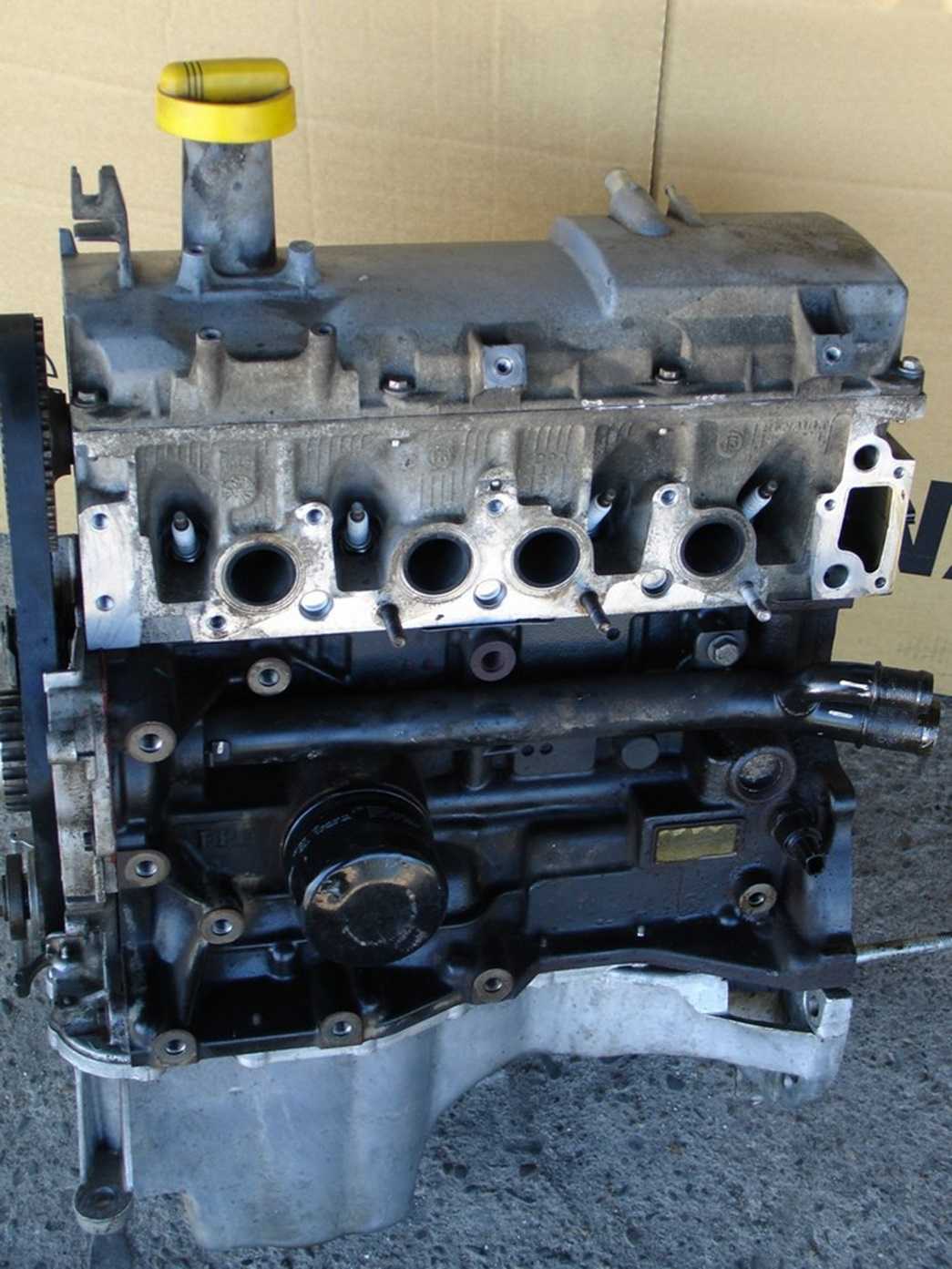

Еще одним популярным и проверенным временем двигателем стал K7M. Мотор имеет объем, который составляет 1.6 литра. В ГБЦ находится 8 клапанов без гидрокомпенсаторов с ременным приводом ГРМ. Первоначально мотор выпускался в Испании, но с 2004 года производство полностью перенесено в Румынию.

Двигатель K7M

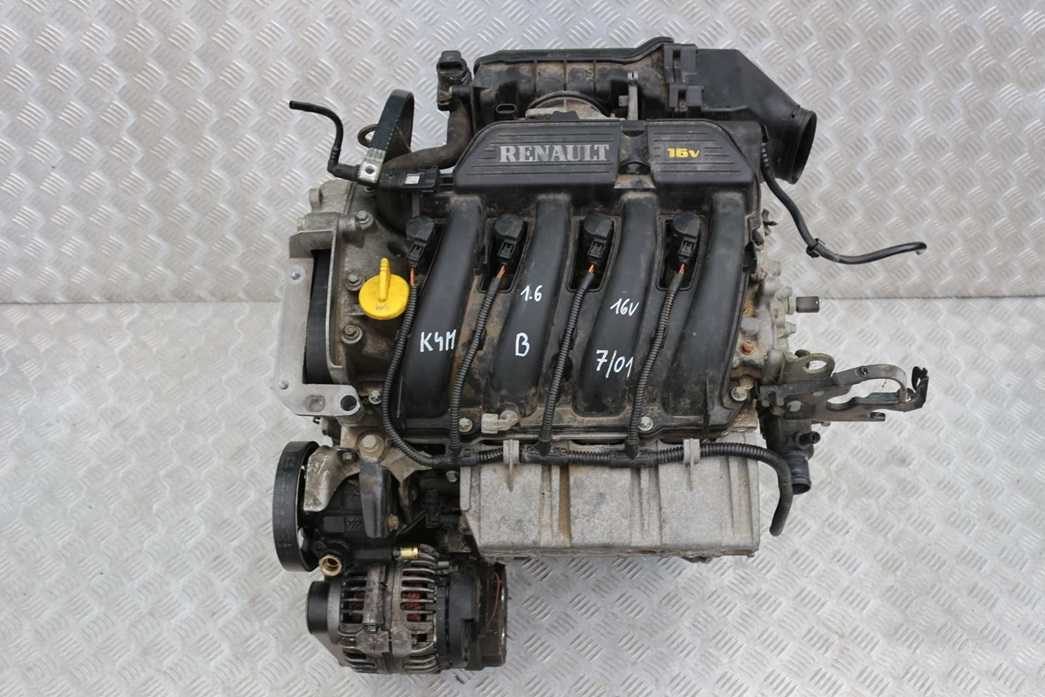

Под капотом Renault Sandero часто можно встретить 16-клапанный двигатель K4M. Мотор собирается не только в Испании и Турции, но и на мощностях заводов АвтоВАЗа в России. В конструкции ДВС предусмотрено два распредвала и гидрокомпенсаторы. Мотор получил индивидуальные катушки зажигания, вместо одной общей.

Мотор K4M

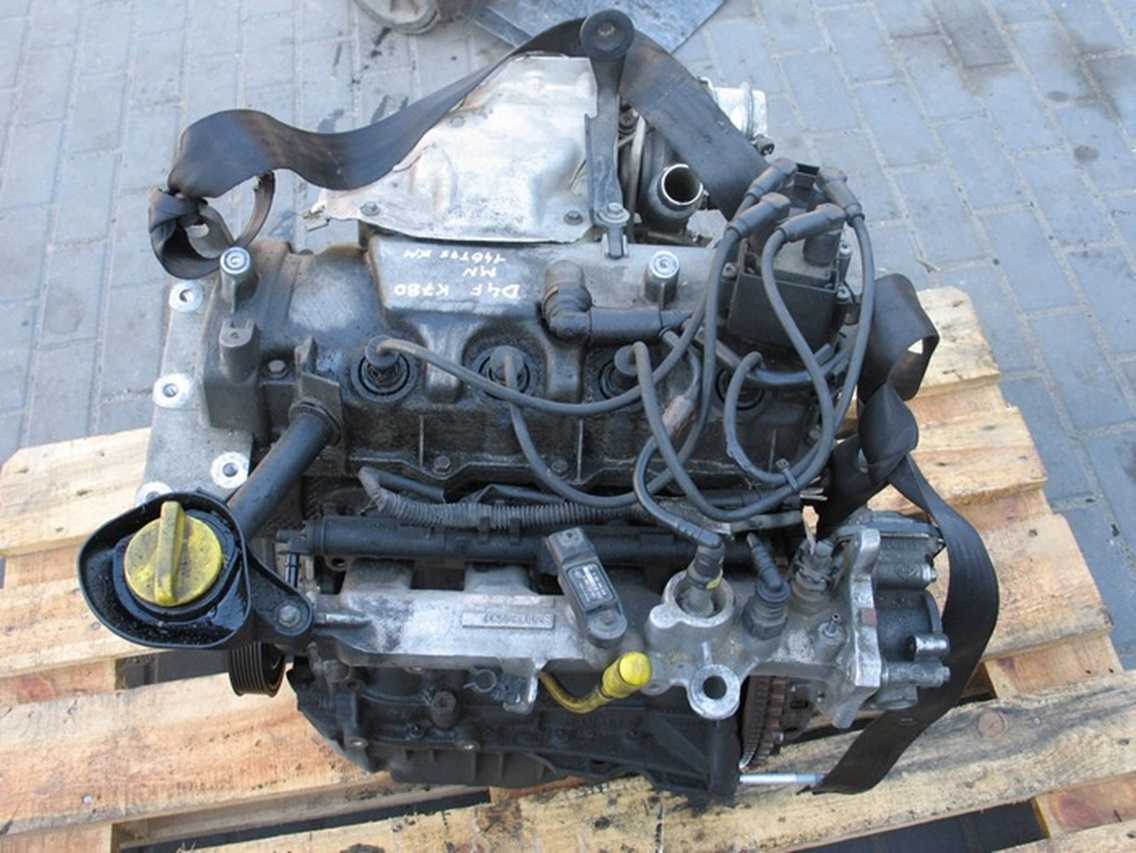

На более поздних Renault Sandero популярность имеет двигатель D4F. Мотор получил компактные размеры. Все 16 клапанов, требующих периодической регулировки теплового зазора открывает один распредвал. Мотор экономичен при городской эксплуатации и может похвалиться надежностью и долговечностью.

Силовой агрегат D4F

Двигатель H4M компания Рено разрабатывала совместно с японским концерном Ниссан. Мотор имеет цепной привод ГРМ и алюминиевый блок цилиндров. Система впрыска топлива предусматривает наличие двух форсунок на цилиндр. С 2015 года силовая установка собирается в России на АвтоВАЗе.

Двигатель H4M

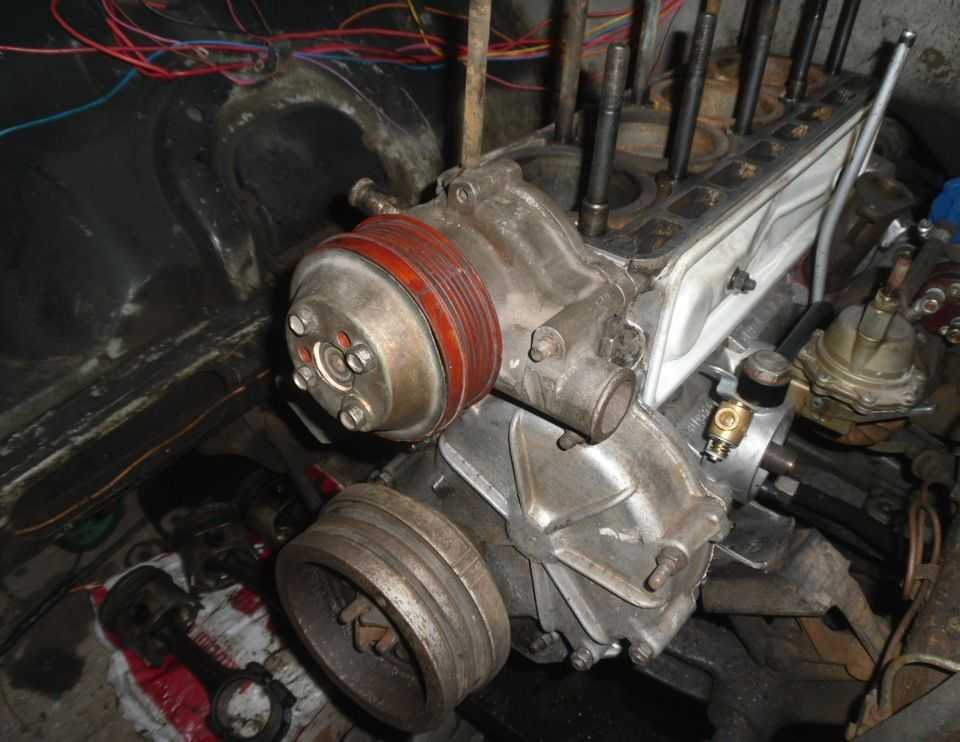

Устройство двигателя УМЗ 4216

Прототипом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципиально такую же конструкцию:

• алюминиевый блок цилиндров;
• верхнее расположение клапанов;
• шестеренчатый привод газораспределительного механизма;
• алюминиевые штанги;
• нижнее расположение распредвала;
• два клапана на цилиндр.

Похожую конфигурацию имеет даже масляный картер – он тоже стальной, штампованный, с выемками спереди и сзади.

Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются с помощью «плавающих» поршневых пальцев – посадка поршней производится на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.

На всех двигателях УМЗ с диаметром цилиндров 92 мм в блок цилиндров (БЦ) устанавливаются «мокрые», съемные гильзы. В блок с диаметром поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на специальном оборудовании, и при ремонте выпрессовать их не получится, поэтому при значительном износе цилиндров требуется замена БЦ.

Двигатель 4216 состоит из следующих деталей:

• алюминиевого блока цилиндров, в который запрессованы четыре чугунные гильзы;

головки блока из алюминия (4 камеры сгорания, в каждой по 2 клапана), сверху ГБЦ крепится ось коромысел;

коленчатого вала с коренными (5 опор) и шатунными шейками (4 шейки);
одномассового маховика с зубчатым венцом;
поршней с поршневыми пальцами и кольцами, на каждом поршне по два компрессионных и одному маслосъемному кольцу;
шатунов;
масляного насоса;
штанг и толкателей;
коренных и шатунных вкладышей;
сальников, прокладок;
ступицы и шкива коленвала;

Проверка на работоспособность

Для проверки работоспособности вам понадобятся мультиметр и игла. Первым шагом является удаление всех контактов для обеспечения хорошей проводимости. Затем расположите иглу так, чтобы она находилась на среднем контакте. Используйте мультиметр и направьте его на рабочую плоскость, показания должны сразу же увеличиться. Если этого не происходит, рекомендуется снова зачистить контакты и повторить процедуру. Если показания равны нулю, устройство следует заменить.

В нашем блоге вы прочитаете про датчик коленвала Крайслер.

Видео:Как проверить датчик коленвала и распредвала. Газель, Волга, УАЗ.Скачать

Симптомы неисправностей

Основные проблемы, которые указывают на поломку ДПРВ, — это увеличенный расход топлива и неправильно работающий двигатель внутреннего сгорания. Также на приборной панели автомобиля загорается «Чек» и автомобиль может периодически перегреваться от работающего двигателя.

Данные проблемы могут также указывать на поломку других элементов, поэтому рекомендуется провести компьютерную диагностику и по коду ошибки автомобиля определить в чем заключается проблема. Если код ошибки указывает на датчик распредвала 4216, то первым делам стоит проверить проводку. Зачастую провода окисляются и именно это является причиной поломки, после зачистки, устройство начинает работать в штатном режиме.

Если ДПРВ не возобновил свою функциональную деятельность, то рекомендуется осмотреть в добавок сигнальный диск и репер. При наличии повреждений или деформирования произвести замену.

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1
