Настройка зажигания рено меган 2
Renault Megane 2. Неправильная регулировка угла опережения зажигания
Что такое угол опережения Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ. Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним. Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.
То, какой угол опережения зажигания будет действенен, зависит от множества факторов: 1 Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке. 2 Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот. 3 Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).
Признаки неправильной регулировки угла опережения зажигания
—Потеря уровня мощности; -Потеря уровня приемистости; -Осуществление автомобилем неустойчивого холостого хода; -Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев; -Проблемы при попытках запуска двигателя; -Невозможность автомобиля развивать обороты максимального уровня; -Повышенный уровень расхода топлива; -Возникновение выстрелов в карбюратор или глушитель; -Перегрев мотора; -Детонация двигателя после прекращения его работы.
Проверка настройки угла опережения зажигания
Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками: -Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу. -Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.
Последствия неправильно выставленного угла зажигания
ОТ правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).
Признаки раннего зажигания проявляются в виде следующих симптомов: -появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров; -плавают обороты холостого хода, двигатель работает нестабильно; -после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;
Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются: -двигатель теряет мощность, для разгона нужно сильно давить на газ; -отмечается значительное повышение расхода топлива; -мотор сильно коксуется отложениями и нагаром; -неправильное сгорание смеси ведет к перегреву двигателя;
Источник
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода газораспределительного механизма, не нарушилась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
Выставляйте ВМТ по метке на зубчатом: шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала. Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода газораспределительного механизма и провернуть коленчатый вал до совмещения меток.
Поскольку коленчатый вал неудобно проворачивать за болт крепления к нему шкива, можно сделать это одним из двух способов:
1) включить любую передачу (лучше четвертую) и медленно прокатить автомобиль до совмещения меток;
2) включить любую передачу, вывесить одно переднее колесо и поворачивать его до совмещения меток.
При установке поршня 1-го цилиндра двигателя мод. G4EC в положение ВМТ такта сжатия метка 6 (рис. 4.6) на зубчатом шкиве коленчатого вала должна совпасть с меткой 5 на передней крышке блока цилиндров, а метка 12 на шкиве распределительного вала выпускных клапанов должна совпасть с меткой 13 на опоре распределительного вала.
При правильной установке поршня 1-ого цилиндра в положение ВМТ такта сжатия метки на приводных звездочках 1 и 2 (рис. 4.7) распределительных валов должны быть направлены в противоположные стороны в горизонтальной плоскости.

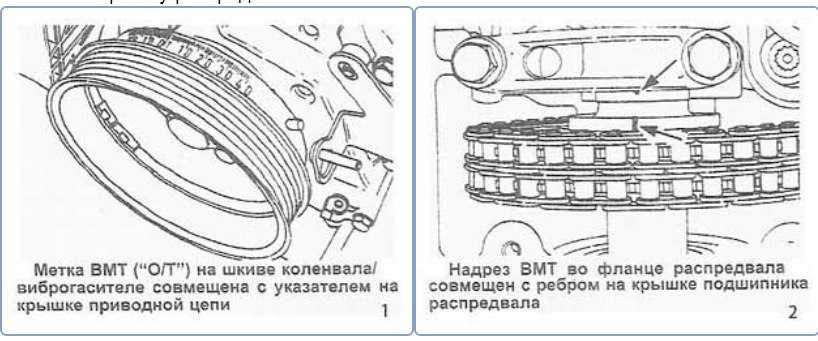

Рис. 4.6 Метка для правильной установки углового расположения распределительного вала выпускных клапанов и коленчатого вала двигателей вида G4EC: 1 – зубчатый шкив привода распределительного вала выпускных клапанов; 2 – болт; 3 – промежуточный ролик; 4 – ремень приводов гидравлических механизмов; 5 – метка на передней крышке блоков цилиндров; 6 – метка на зубчатом шкиве коленчатого вала; 7 – зубчатый шкив коленчатого вала двигателя; 8 – болт натяжного ролика; 9 – приставка натяжного ролика; 10 – пружина натяжного ролика; 11 – натяжной ролик; 12 – метка на зубчатом шкиве , 13 – метка на опоре распределительного вала.
Рис. 4.7 Установочные метки на приводной цепи и звездочках распределительных валов впускных и выпускных клапанов двигателя мод. G4EC: 1 – звездочка распределительного вала выпускных клапанов; 2 – звездочка распределительного вала впускных клапанов; 3 – приводная цепь.
У двигателя мод. G4EB при установке поршня 1-го цилиндра в положение ВМТ такта сжатия метка 2 на зубчатом шкиве коленчатого вала должна совпасть с меткой 1 на корпусе масляного насоса…
…а метка 2 на шкиве распределительного вала должна совпасть с меткой 1 на опоре распределительного вала.
Вам потребуется головка торцовая «на 22», вороток, ключ «на 10».
Установка поршня 1-ого цилиндра в положение ВМТ такта сжатия показана на примере двигателя мод. G4EС. На двигателе мод. G4EB данная технологическая операция проводится практически аналогично.
1. Установите автомобиль на подъемник или смотровую канаву.
2. Выверните 2 болта крепления верхней крышки ремня привода газораспределительного механизма к крышке головки блока цилиндров.
3. Выверните болты крепления верхней крышки ремня привода газораспределительного механизма со стороны насоса гидроусилителя рулевого управления…
4. …и со стороны компрессора кондиционера.
5. извлеките болт и отведите в сторону кронштейн колодки проводов датчика детонации.
6. Снимите верхнюю крышку ремня привода газораспределительного механизма.
7. Проверните коленчатый вал двигателя за болт крепления к нему шкива…
8. …до совпадения подвижной метки на шкиве коленчатого вала и метки в виде буквы «Т» на приливе нижней крышки ремня привода газораспределительного механизма.
9. Проверьте совпадение меток на зубчатом шкиве и опоре распределительного вала выпускных клапанов. Если метки не совпали, необходимо снять ремень привода газораспределительного механизма и провернуть распределительный вал до совмещения меток (см. «Замена и регулировка натяжения ремня привода газораспределительного механизма»).

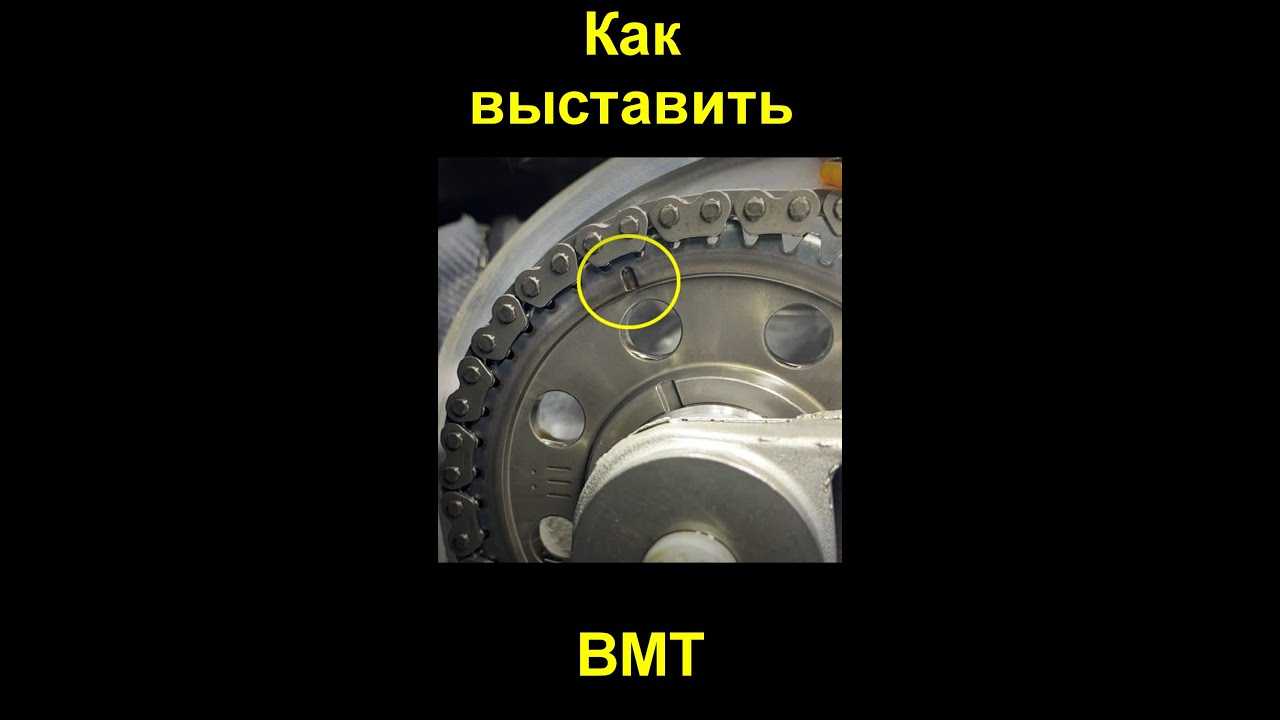

Как выставить ВМТ
Выставление ВМТ является очень ответственным мероприятием, ведь от корректно выполненной процедуры будет зависеть правильность настройки систем и механизмов автомобиля, а также возможность определения поломки, если осуществляются диагностические мероприятия.
Выставить ВМТ можно самостоятельно, но лучше привлечь к этой операции помощника. Напарник может понадобиться, когда потребуется одновременно вращаться коленвал и пытаться установить максимальное значение индикатора. Установка поршня в верхней мертвой точке также должна осуществляться вдвоем. Выставление ВМТ по меткам является самым простым, поэтому может осуществляться самостоятельно.
Выставление по меткам
Верхняя мертвая точка может быть легко выставлена по меткам на шкиве коленчатого или распределительного вала. Во втором случае, немного сложнее определять мертвые точки для некоторых цилиндров, ведь за один оборот распредвала, коленвал делает 2 оборота. Это значит, что в одном цилиндре положение поршня в верхней мертвой точке может быть и при полностью закрытых и при полностью открытых клапанах. Для того чтобы точно определить положение поршня в ВМТ, потребуется маркером сделать дополнительные отметки на звездочке распредвала с шагом в 90˚. На коленвале регулировка будет осуществляться значительно проще, ведь достаточно нанести еще одну метку напротив основной риски, по которой определяется ВМТ первого цилиндра, чтобы можно было выполнить регулировку любого из четырех поршней. Данная рекомендация справедлива только для четырехцилиндрового двигателя. Например, в трехцилиндровом моторе шатунные шейки коленвала будет располагаться под углом 120˚, поэтому шкив коленвала потребуется поделить на 3 равных сектора, чтобы по отметкам можно было поочередно установить верхнюю мертвую точку каждого поршня.
Как найти ВМТ первого цилиндра
Для выполнения многих регулировочных операций требуется установка поршня первого цилиндра в положении ВМТ. Эту работу можно выполнить исключительно по меткам, которые нанесены на шкив коленчатого вала. Как правило, на этом элементе имеется 2 риски. Одна (первая по ходу коленвала) указывает на положение поршня переднего цилиндра в верхней мертвой точке, вторая – отмечает положение этой детали на 10 градусов после ВМТ. Совместив первую отметку со штифтом на корпусе двигателя можно получить требуемое положение поршня первого цилиндра.
Если установить поршень первого цилиндра в ВМТ необходимо с целью регулировки момента зажигания, то следует совмещать со штифтом на корпусе не первую метку, а вторую метку. Кроме того следует убедиться в том, что клапана первого цилиндра находятся в закрытом состоянии. Для этой цели достаточно подать воздух под давлением в свечное отверстие первого цилиндра. Также можно снять клапанную крышку и убедиться в том, что риска на звездочке распредвала находится в непосредственной близости от штифта на корпусе ГБЦ.
Если метка отсутствует либо шкив снят с коленвала, то положение первого цилиндра в ВМТ можно будет установить с помощью индикатора. При наличии специального инструмента работа выполняется в такой последовательности:
- Выкрутить свечу первого цилиндра.
- Установить в свечное отверстие индикатор.
- Провернуть коленвал на 1 – 2 оборота, точно определив максимальное значение на индикаторе.
- Снова провернуть коленвал до момента, когда прибор покажет максимальное значение.
Когда на циферблате прибора будет указано максимальное значение, то поршень первого цилиндра будет находиться в верхней мертвой точки.
Выставлять поршни в положение верхней мертвой точки можно различными способами, но при выборе варианта настройки, прежде всего, следует помнить о том, насколько точно требуется выполнить данную операцию. Устанавливать верхнюю мертвую точку с использованием самодельного индикатора очень просто, но точность положения поршня нельзя будет установить без определенной погрешности. По рискам и с применением профессионального инструмента можно выполнить работу по установке ВМТ более точно, поэтому при выполнении наиболее важных настроек следует воспользоваться данные методы.

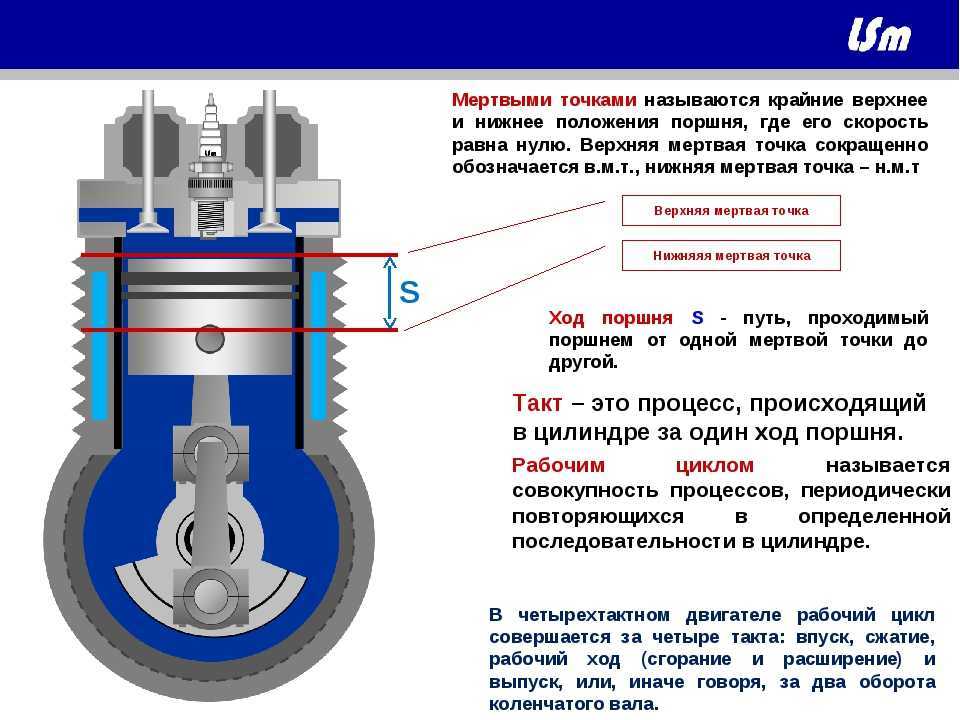

Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
Как подобрать нужный размер регулировочной шайбы.
Регулировочные шайбы имеют различные размеры. Их можно приобрести в магазине запасных частей в зависимости от необходимого размера. Чтобы не запутаться в размерах необходимо примерить зазоры всех клапанов и аккуратно записать. Можно в виде таблицы, на которой номер клапана соответствует его существующему зазору.
Если зазор увеличен или недостаточен снимается регулировочная шайба. на обратной стороне указан ее размер. Но так как шайба находилась в работе. Она подверглась износу. И её фактический размер может не соответствовать тому что на ней написано. Поэтому толщину шайбы необходимо промерить микрометром до сотых миллиметра.
Зная существующий тепловой зазор и толщину снятой шайбы. Подбирается шайба с другим размером, чтобы получился требуемый зазор для впускных и выпускных клапанов.
- На впускном клапане при замере зазор оказался равным 0,10 мм. Снятая шайба имеет размер 3,75 мм. Так как существующий зазор 0,10 мм меньше требуемого его необходимо увеличить до 0,20 мм. Соответственно следует установить шайбу на 0,1 мм тоньше чем стояла. Размер этой шайбы составит 3,65 мм
- Если существующий зазор больше допустимого например 0,30 мм а размер шайбы проверен и составляет 3,70мм то чтобы установить правильный зазор на впускном клапане в 0,20 мм необходимо подобрать шайбу с размером больше существующей на 0,10мм.Толщина ремонтной шайбы должна быть 3,80 мм
Конечно идеально точно размеры шайб подобрать не получится. Например реально тепловые зазоры составят не круглую величину как в примере 0,1 мм а скажем 0,12 мм. Подобрать ремонтную шайбу так чтобы увеличить зазор точно на 0,08 мм не получится. Поэтому зазор необходимо выставлять немного больше рекомендуемого. Ничего страшного если зазор составит 0,22мм. Главное чтобы он не был меньше. 0,18 мм уже не желательно. Как уже было сказано выше.
Как понять, что метки сбиты, симптомы
После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.
- Пропадает тяга, приёмистость.
- Автомобиль начинает медленнее разгоняться.
- Двигатель перегревается.
В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.
Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.
Выставляем метки: пошаговая инструкция
Инструментарий для работ с метками ГРМ
Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:
- Ключ на 10.
- Тонкая плоская отвертка.
- Домкрат.
Сам процесс
Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:
-
Поддомкрачиваем правую часть автомобиля.
Устанавливаем автомобиль на домкрат
- Под капотом откручиваем защитный кожух ГРМ.
-

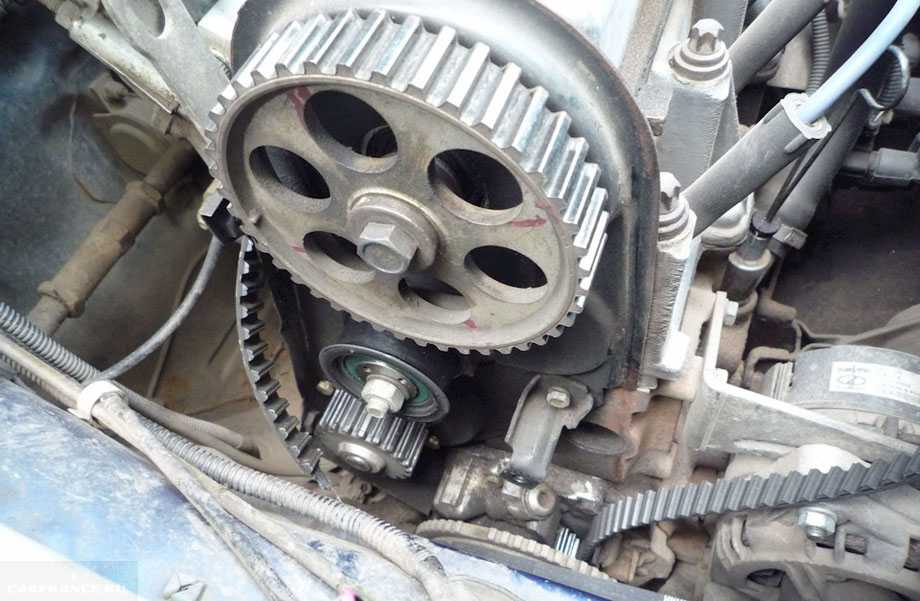

Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.
Устанавливаем метки на распредвале и блоке
-
На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока .
Снимаем заглушку картера, где метка на маховике должна совпасть с блоком
-
Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся
. Подробнее . Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень. - Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.
Последствия неправильного выставления меток ГРМ
Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.
Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.
Рассмотрим, основные варианты развития событий:
- Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана
. -
Погнутые клапана
(загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана. - Вследствие действий выше, головка блока цилиндров может деформироваться
, выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов. -
Прогорание поршневого механизма
, также становится последствием неправильного расположения меток газораспределительного механизма.
-
Масляный
, а также плохой зажигательный момент топливной смеси. - Другие последствия.
ВМТ — Верхняя мертвая точка
Калькулятор перевода давления в барах на МПа, кгс и psi
Онлайн конвертер чтоб перевести давление в мегапаскалях (мПа) на килограммы (кгс см2), бар, фунт силы (psi) и атмосферы
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
Зачем нужна ВМТ
Чтобы двигатель работал правильно, все его детали должны работать относительно друг друга в определенной последовательности. Когда поршень в первом цилиндре выставляют в ВМТ, клапаны этого цилиндра в этот момент закрыты. Именно таким образом все фазы газораспределения выставлены правильно.
Установка поршня в ВМТ — основная процедура для большинства работ по ремонту и настройке двигателей.
Когда нужно определять
Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.
Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).
Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).
Как определяется ВМТ
По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.

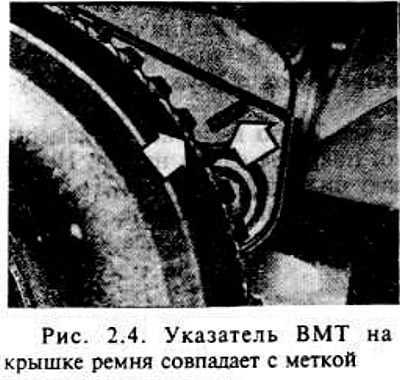

Метка для выставления ВМТ на маховике
Метка для ВМТ на шкиве распредвала
Что будет если ВМТ установлена неправильно
Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.
Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.
Как выставить ВМТ
Проверка ВМТ первого цилиндра компрессометром
Установка поршня в ВМТ происходит по меткам. Медленно проворачиваем коленвал, только по часовой стрелке и только за болт крепления коленвала.
Когда метка на шкиве коленвала совпадет с меткой на задней крышке ремня привода распредвала, а метка на шкиве распредвала совпадет с меткой на корпусе блока цилиндров, поршень находится в ВМТ.
Для того, чтобы убедиться в том, что поршень установлен в верхней мертвой точке именно на такте сжатия, нужно вывернуть свечу и вставить туда компрессометр. Повышение давления укажет на такт сжатия. Если метки совпали, а давление не растет, значит поршень находится в конце такта выпуска и нужно аккуратно вручную провернуть коленвал еще на полный оборот в 360°. Если нет возможности использовать компрессометр, то можно использовать любой тупой предмет, который перекроет свечное отверстие и позволит услышать шипение выходящего воздуха.
- ГРМ (газораспределительный механизм)
- Поршень
- Маховик
Еще больше полезных советов в удобном формате
Как определяется ВМТ
Для определения ВМТ можно использовать различные методы. Наиболее простые, но и менее точные, не потребуют каких-либо финансовых затрат, на приобретение дополнительных инструментов. Высокоточные способы выставления ВМТ осуществляются с применением специальных приборов. Для применения таких устройств не нужно приобретать специальных знаний или навыков, но некоторая последовательность действий должна быть обязательно соблюдена.
Определение ВМТ различными способами может занимать неодинаковое количество времени. По этой причине, следует обязательно разобраться с приоритетами. То есть, что является более важным, точность определения верхней мертвой точки или временные затраты на выполнение этой работы.
Как определить ВМТ первого цилиндра
При выполнении большинства настроечных операций требуется установка поршня первого цилиндра в верхнюю мертвую точку. Эта работа может быть выполнена по следующим методикам:

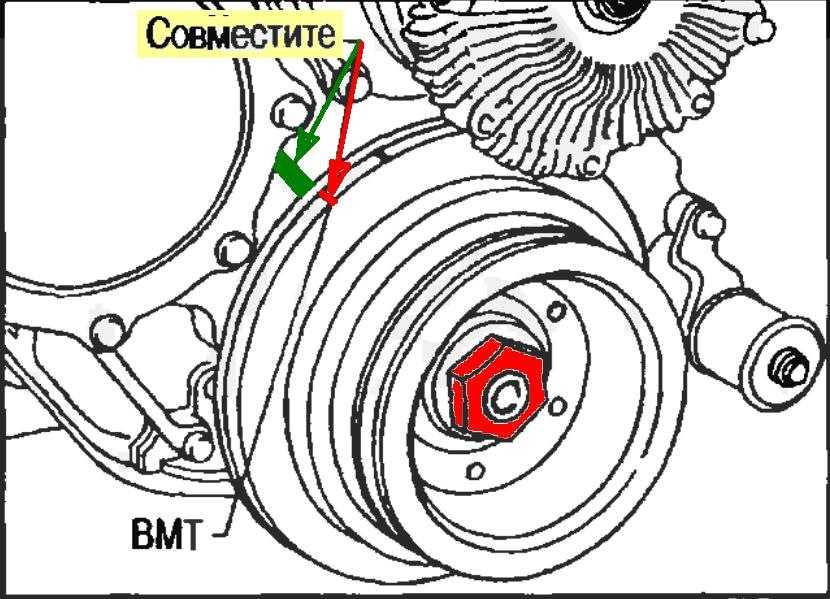

Совместить метку на шкиве коленвала с отметкой на корпусе двигателя. Очень простой способ, но может использоваться только на полностью собранном и отрегулированном силовом агрегате. Способ очень точный, но только при отсутствии значительных зазоров между выемкой на шкиве и шпонкой коленвала. При износе фиксатора или его отсутствии могут отмечаться очень значительные отклонения, которые не позволят выполнить работу по определению ВМТ первого цилиндра без использования специального оборудования
При длительной эксплуатации или во время неосторожного выполнения ремонтных работ риска на шкиве коленчатого вала может быть повреждена, что также может сделать невозможной точную установку положение первого цилиндра в верхней мертвой точке.
Поместить в верхнее пространство камеры через свечное отверстие какой-либо предмет и прокрутить коленвал до точки, когда элемент будет вытолкнут из цилиндра на максимально возможное расстояние. В качестве основной детали «измерительного инструмента» можно использовать бумагу, которую сворачивают тонкой трубочкой в несколько слоев и устанавливают вместо свечи
Применение мягких материалов является приоритетным, ведь в противном случае можно повредить поршень, цилиндр или резьбу свечного отверстия.
Применение специального индикатора. Вместо свернутой бумаги может применяться профессиональный инструмент, с помощью которого можно с высокой степенью точности определить положение поршня в верхней мертвой точке. Использовать такой прибор очень просто: достаточно установить его вместо свечи зажигания и проворачивая коленвал зафиксировать положение поршня, когда на циферблате будет показано наивысшее значение. Для повышения точности определения ВМТ рекомендуется прокрутить коленвал на 2 полных оборота.
Какой именно способ применять для выставления верхней мертвой точки в цилиндре будет зависеть от многих факторов. Если ремонт автомобилей является профессией или хобби, то потребуется приобрести индикатор. Стоимость такого устройства относительно невелика. При правильном использовании прибор можно эксплуатировать практически неограниченное количество времени.
Для разового измерения достаточно применить «дедовский» метод, а также использовать способ выставления ВМТ посредством меток на коленвале.
5.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия
Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Помимо этого по метке на шкиве распределительного вала контролируют его положение при регулировке зазоров в приводе клапанов, устанавливая перед регулировкой фазу полного закрытия обоих клапанов 1-го цилиндра.
| ПРИМЕЧАНИЕУ двигателей автомобилей Renault в отличие от двигателей большинства остальных марок автомобилей отсчет цилиндров ведется от маховика, а не от шкива коленчатого вала. |
Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на зубчатом шкиве коленчатого вала (при снятом шкиве привода вспомогательных агрегатов). Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
ПОЛЕЗНЫЙ СОВЕТКоленчатый вал проворачивают для проверки совпадения меток за болт крепления к нему шкива привода вспомогательных агрегатов, сняв для доступа к нему верхнюю часть правого брызговика двигателя. Помимо этого можно сделать это следующими способами (особенно при регулировке зазоров в приводе клапанов, когда контроль по меткам на зубчатом шкиве коленчатого вала не нужен):
|
Метка на зубчатом шкиве распределительного вала должна быть совмещена с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia»…
| ПРИМЕЧАНИЕПомимо меток на шкивах, на ремне привода газораспределительного вала краской нанесены риски а, которые при установке фаз газораспределения также должны быть совмещены с метками на шкивах. |
…а метка на зубчатом шкиве коленчатого вала должна быть совмещена с меткой на блоке цилиндров. Она становится видна после снятия шкива привода вспомогательных агрегатов. Риска и круглый выступ на зубчатом шкиве должны совпасть с лункой на блоке цилиндров.
Вам потребуются торцовые ключи (головки) «на 10» и «на 18».
| 1. Снимите правое переднее колесо. |
| ПРЕДУПРЕЖДЕНИЯОслабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле.Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору. |
|
2. Снимите верхнюю часть правого брызговика двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»). |
|
3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремней привода вспомогательных агрегатов»). |
|
4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата»). |
| 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма… | 6. …и снимите крышку. |
| 7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совмещения меток на шкиве распределительного вала и крышке головки блока цилиндров. Затем ослабьте затяжку… | 8. …выверните окончательно болт крепления шкива… |
| 9. …и снимите шкив. | 10. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма… |
| 11. …и снимите крышку. |
| ПРИМЕЧАНИЕПредварительно снимать нижнюю крышку при проверке установки фаз газораспределения необязательно. Это может потребоваться, если выявится нарушение установки фаз и необходимо будет восстановить установку с ослаблением натяжения ремня привода газораспределительного механизма. |
| 12. Проверьте совпадение меток на зубчатом шкиве распределительного вала и на крышке головки блока цилиндров. |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Важность правильного установления ВМТ
Важным элементом при работе с двигателем является правильное установление Верхней Мертвой Точки (ВМТ) в первом цилиндре в конце такта сжатия. Это влияет на работу всего двигателя и его эффективность.
Установление ВМТ важно для определения начала цикла работы двигателя. Корректная настройка помогает синхронизировать работу всех компонентов двигателя, включая поршни, клапаны и распределительный вал
Правильное установление ВМТ позволяет осуществить точное настройку механизмов системы зажигания и впуска-выпуска, что в свою очередь влияет на мощность, топливную экономичность и надежность двигателя.
Для правильной установки ВМТ необходимы инструменты, такие как индикатор ВМТ, который помогает определить положение коленчатого вала относительно поршня в цилиндре. С его помощью можно установить поршень в верхнюю точку хода (близкую к ВМТ) и провести дальнейшие настройки.
Важно отметить, что правильное установление ВМТ требует тщательности и точности. Небольшая ошибка в определении положения ВМТ может привести к неправильной работе двигателя, потере мощности, высокому расходу топлива и даже повреждению компонентов двигателя
В заключение, правильное установление ВМТ в первом цилиндре в конце такта сжатия играет важную роль в работе двигателя. Это необходимо для оптимальной синхронизации и настройки его компонентов, что влияет на мощность, топливную экономичность и надежность двигателя в целом.
