Зазоры клапанов камаз камминз 6 цилиндровый двигатель

Зачем проводится регулировка клапанов?

Эксплуатация двигателя неизбежно вызывает нарастающую разбалансировку рабочих узлов и деталей. Это происходит как вследствие штатной работы, так и при нарушениях правил эксплуатации дизельных агрегатов. Результатом становятся отклонения в зазорах клапанов от оптимального показателя.

Продолжительная работа двигателя, имеющего признаки неисправности, ускоряет его износ и потенциально грозит более серьезными поломками вплоть до полного выхода агрегата из строя. Перед тем, как отрегулировать зазоры клапанов, следует устранить причины, которые вызвали разбалансировку. В противном случае неисправность проявится вновь в скором времени. Основными причинами являются:

ранее неправильно проведенная регулировка зазоров и ошибки при затягивании болтов в
головке цилиндра;
физический износ или другие поломки в узлах ГРМ;
использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
загрязнение воздушного тракта;
загрязнение моторного масла;
поломки, связанные с неполным прогоранием топлива;
чрезмерно долгая работа на высоких оборотах;
злоупотребление запуском двигателя с помощью эфира.

Яркими признаками того, что двигатель требует немедленного техобслуживания, являются металлический стук в работающем агрегате, повышение расхода топлива и падение мощности агрегата.

Даже если не было ни одного из выше перечисленных происшествий, через каждые 150-200 тыс. км пробега необходимо производить регулировку клапанов просто в профилактических целях.

Почему возникает разбалансировка клапанов

Необходимо осознавать, что регулировка клапанов КАМАЗ своими руками бесполезна, если не устранить первоначальную причину неисправности. Возможные причины — поломки, которые связаны с ненадлежащим либо не проведённым вовремя обслуживанием:

неправильное выставление зазоров клапанов либо неправильная последовательность затягивания болтов на цилиндровой головке в ходе предварительного обслуживания мотора;
физическое изнашивание либо неисправность частей ГРМ;
применение некачественной жидкости для охлаждения, что привело к перегреванию мотора;
неисправный воздушный фильтр, который пропускает в цилиндры не только воздух, но и грязь;
применение загрязнённого либо низкокачественного моторного масла, несвоевременная замена фильтра либо собственно масла;
топливо, не сгорающее до конца по причине иных поломок либо некачественности самого топлива.

Регулировка клапанов КАМАЗ с двигателем Cummins

Моторы Cummins, которые сейчас устанавливают на авто марки КАМАЗ, очень надёжные и имеют большой моторесурс. Они нуждаются в обязательном регулярном техническом обслуживании

Среди прочего, крайне важное значение имеет периодическая регулировка клапанов КАМАЗ. Официальная инструкция автопроизводителя указывает, что регулировка клапанов КАМАЗ с двигателем Cummins должна осуществляться через минимум 240 000 км пробега

Но, кроме выполнения плановых работ, потребность в ней может появиться и в силу других причин.

Первые признаки, указывающие на то, что необходима регулировка клапанов ДВС КАМАЗ — стук, возникающий под капотом, увеличение «аппетитов» силовой установки либо уменьшение её мощности. Игнорирование данных признаков и отсутствие своевременной регулировки клапанов ведёт к тому, что последующее использование двигателя может повлечь новые неисправности в ДВС. Поэтому стоит знать порядок регулировки клапанов КАМАЗ своими руками.

Почему возникает разбалансировка клапанов

неправильное выставление зазоров клапанов либо неправильная последовательность затягивания болтов на цилиндровой головке в ходе предварительного обслуживания мотора;
физическое изнашивание либо неисправность частей ГРМ;
применение некачественной жидкости для охлаждения, что привело к перегреванию мотора;
неисправный воздушный фильтр, который пропускает в цилиндры не только воздух, но и грязь;
применение загрязнённого либо низкокачественного моторного масла, несвоевременная замена фильтра либо собственно масла;
топливо, не сгорающее до конца по причине иных поломок либо некачественности самого топлива.

Порядок регулировки клапанов КАМАЗ с двигателем Cummins: зазоры

Порядок регулировки клапанов КАМАЗ и порядок регулировки клапанов КАМАЗ с 6-цилиндровым двигателем Cummins не различаются между собой.

Регулировка клапанов КАМАЗ Евро-4 подразумевает предварительное снятие с мотора крышки коромысел. Чтобы сделать это, необходимо отсоединить от этой крышки сапун картера. Сначала с сапуна снимают магистрали масляного слива.

Потом необходимо отсоединить от задней стороны крышки этих коромысел штуцер, относящийся к трубке сапуна, затем он снимается с картера распределительных задних валов. С этой целью необходимо ослабить хомут, относящийся к трубке сапуна, потом вытянуть штуцер в вертикальном направлении. Затем, чтобы обеспечить доступ к клапанам, нужно снять крышку коромысел с прокладкой.

Регулировка клапанов КАМАЗ Евро-1 осуществляется, когда температура жидкости для охлаждения не превышает 60 градусов. Любая схема регулировки клапанов КАМАЗ подразумевает это.

Провернув коленвал, нужно установить мёртвую верхнюю точку поршня 1-го цилиндра мотора.

На двигателе, лишённом системы, осуществляющей рециркуляцию использованных газов, мёртвую верхнюю точку устанавливают так: ставят кольцо датчика, показывающего частоту вращения мотора, таким образом, чтобы его часть, лишённая пазов, была на 12 часов.

В случае, когда оба коромысла на первом цилиндре не освобождены для регулирования, необходимо выполнить проворачивание коленвала, сделав полный его оборот.

Схема регулировки клапанов КАМАЗ Евро-3

На моторе, на котором установлена система рециркуляции использованных газов, местом расположения мёртвой верхней точки 1-го цилиндра является демпфер крутильных колебаний либо кольцо датчика, указывающего частоту вращения мотора.

Необходимо установить кольцо либо демпфер таким образом, чтобы метка была на 12 часов.

Если освободить коромысла 1-го цилиндра не вышло, нужно всё равно провернуть на 360 градусов коленвал. Затем можно начать измерять зазоры клапанов и коромысел.

Именно такова последовательность регулировки клапанов КАМАЗ.

Зазоры клапанов КАМАЗ с моторами Cummins

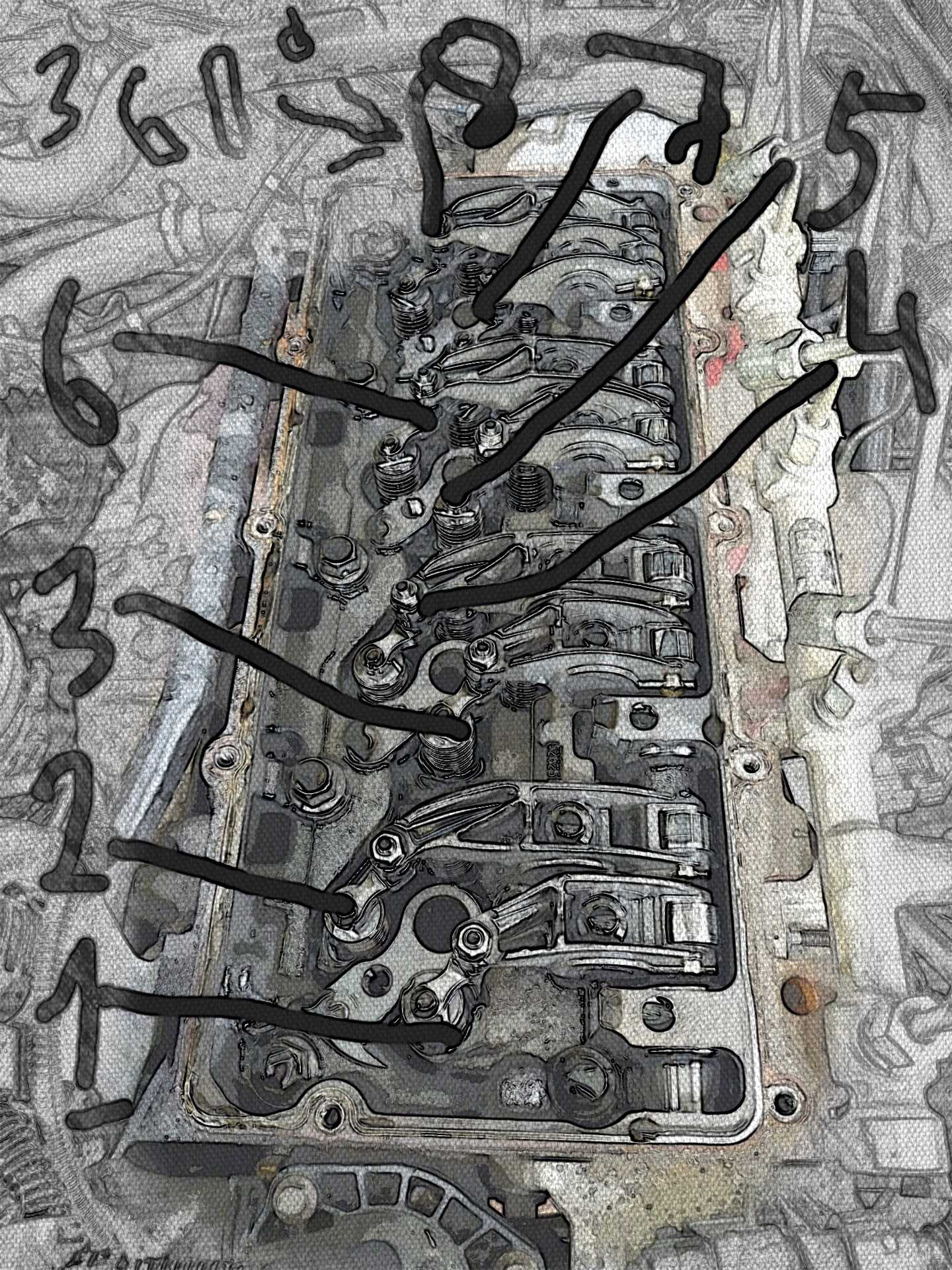

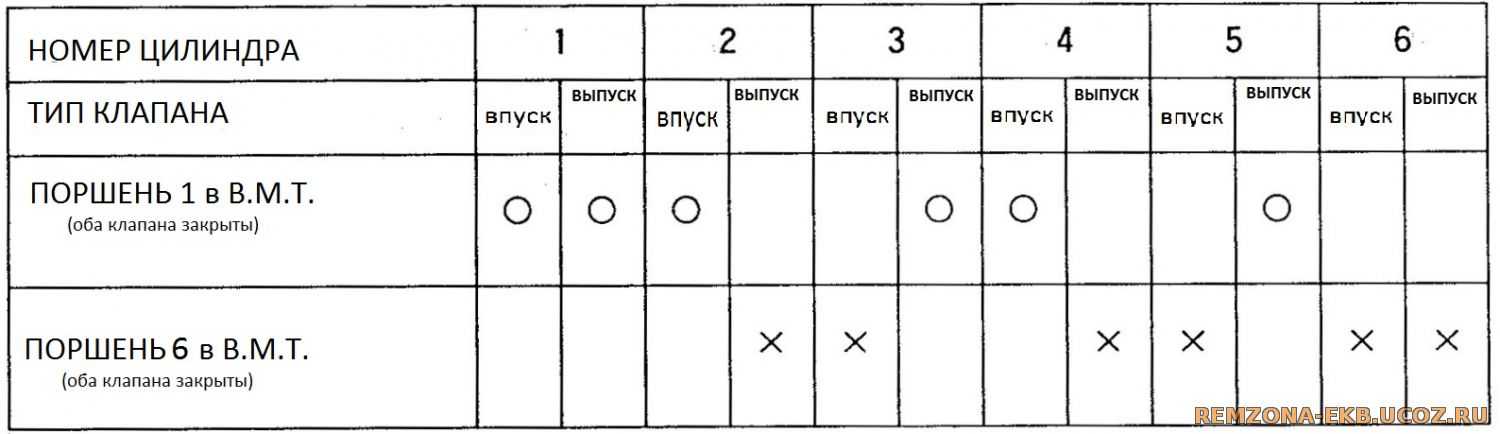

В таком положении коленвала измеряют зазоры таких коромысел:

Е — выпускной клапан, И — впускной;
для моторов с 14-ю цилиндрами: 1Е, 1И, 2И, 3Е;
для двигателей с 16-ю цилиндрами: 1Е, 1И, 2И, 3Е, 4И, 5Е.

Максимальный зазор впускного клапана составляет 0,381 мм, минимальный — 0,152 мм, для выпускного клапана минимальный зазор — 0,381 мм, максимальный — 0,762 мм.

Зазор установлен верно, если измерительный щуп, проходя между крейцкопфом и гнездом коромысла, встречает только незначительное сопротивление.

Порядок проведения регулировки клапанов на двигателе Cummins 6ISBe

Приступать к обслуживанию двигателя следует только в том случае, если температура охлаждающей жидкости не превышает 60 градусов. Регулировать горячий двигатель запрещается.

Чтобы получить доступ к собственно клапанам, необходимо снять с мотора крышку коромысел. С этой целью сперва отсоединяют сапун картера, начиная со штуцера маслосливной магистрали. Далее от крышки отсоединяют штуцер трубки сапуна, при этом снимая его еще и с картера задних распредвалов. Чтобы выполнить эту процедуру, следует ослабить хомут на трубке сапуна и вынуть штуцер. Теперь крышка коромысел легко снимается вместе с прокладкой.

Проделав это, получаем прямой доступ к коленчатому валу. Его нужно провернуть, установив поршень первого цилиндра в верхней мертвой точке. Это положение определяют следующим способом: та часть кольца датчика оборотов, на которой нет пазов, должна оказаться вверху на 12 часов. В том случае, если коромысла не высвободились, проверните коленвал, сделав полный оборот.

Далее идет самый ответственный этап — замер и регулировка зазоров. Нужно определить зазоры коромысел, как на выпускных, так и на впускных клапанах. На впуске он должен составлять 0,25 мм, а на выпуске — 0,5 мм.

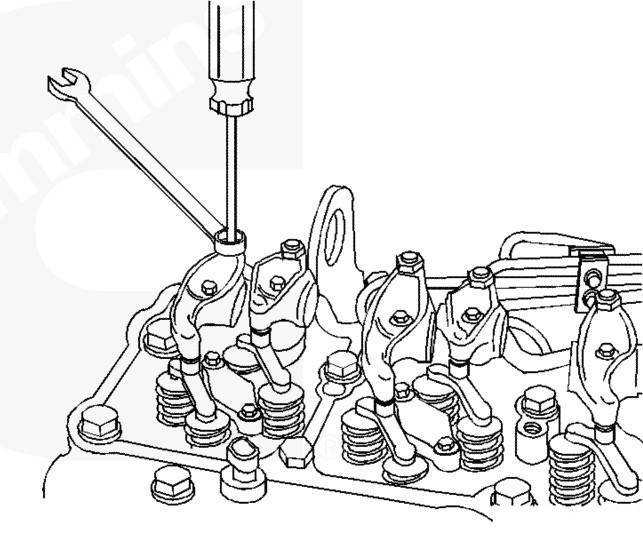

Правильность выставленного зазора проще всего определяется при помощи измерительного щупа. Он должен входить в пространство между крейцкопфом и гнездом коромысла с некоторыми сопротивлением. Если щуп входит слишком свободно, слишком трудно или не входит вовсе, значит зазор выставлен неправильно. Чтобы его отрегулировать, отворачивают контргайку и с помощью специального регулировочного винта выставляют нужное положение. Повторную проверку проводят только после того, как затягивают контргайку обратно.

Проворачивая коленчатый вал, по этой же схеме регулируются и все остальные клапана двигателя. Закончив с регулировкой, следует установить обратно прокладку и крышку коромысел

При этом стоит обратить внимание на прокладку. Если она деформировалась или растрескалась, ее следует заменить на новую
