Как проверить и прозвонить модуль зажигания ваз-2114

Причины повреждения

Их немного и по большей части они естественные:

Старение – из-за вечных перепадов температур и вибраций двигателя изоляция постепенно изнашивается, после чего легко пробивается. Это же относится к местам крепления к свечам зажигания. Сама жила также изнашивается естественным путем из-за постоянной подачи высокого напряжения.
Повреждения – появляются чаще всего из-за ремонта. То есть, механик либо в процессе ремонта сильно зацепил провод, повредив его, либо вообще неправильно заменил провода. Они специально расположены отдельно и не касаются других деталей двигателя. Если уложить их иначе, они повредятся как минимум об горячий ДВС.
Другие неисправности – чаще всего связано с пробитой катушкой зажигания, из-за чего проводам подается больше мощности. На такое не рассчитаны ни провода, ни их изоляция, соответственно происходит пробитие.

Как правильно проверить бронепровода мультиметром

Проверить обычную проводку напряжением до 1000 В на целостность достаточно просто, используя или специализированный тестер, или функцией «прозвонить» мультиметра. Другое дело высоковольтные линии, еще называемые бронепроводами, которые применяются в системе автомобильного зажигания. Основное предназначение которых — доставлять импульс тока от катушки до распределяющего устройства (трамблера, бесконтактного датчика или коммутатора) и от него к свечам бензинового двигателя.

Для подобных линий требования шире. Кроме целостности пути движения энергии, важным факторами становиться сопротивляемость оплетки пробою и резистивные характеристики самого проводника. Часть перечисленных параметров тестируется на соответствие при проверке бронепровода мультиметром.

Проверка высоковольтных проводов при помощи разрядника

Чтобы проверить высоковольтные провода на авто в условиях, близких к эксплуатационным, потребуется специальный разрядник. Они устанавливаются на модуль зажигания и подключаются к устройству. Один провод установлен на разряднике с зазором 14 мм, а второй провод выводится на массу. При помощи специального прибора имитируется работа двигателя.

Устанавливается режим работы в 2000 об/мин., при этом искровой разряд должен быть устойчивым и бесперебойным. После этого провода меняются местами, и проверка повторяется в том же режиме. Эта операция проделывается попарно со всеми проводами, подсоединенными к свечам цилиндров автомобиля.

Как проверить провода высокого напряжения на автомобиле?

По высоковольтным проводам бензинового двигателя ток попадает на свечи зажигания. При толщине около 7 мм провода должны выдерживать напряжение 40 кВ, генерируемых катушкой высокого напряжения. Провод высокого напряжения должен иметь расчетное сопротивление и качественную изоляцию.

Неисправные или пробитые высоковольтные провода хуже проводят электрический ток, зажигание нарушается, и двигатель теряет мощность, ухудшается динамика, увеличивается расход топлива. При повреждении изоляции искровой разряд может проскакивать непосредственно под капотом, что повышает вероятность пожара.

Поэтому игнорировать проблему нельзя, но нужно знать, как проверить провода зажигания, чтобы выявить причину возникших проблем.

Как проверить ВВ

Визуальный осмотр

Следует осмотреть все провода на предмет видимых повреждений (царапин на изоляции, сильных перегибов, сколов и трещин на контактных колпачках и т. д.)
Также нужно убедиться в том, что нигде нет пробоев (то есть провод нигде не замыкает и искры нигде не проскакивают). Делать такой осмотр лучше в темноте, так что надо закрыть входную дверь в гараже и выключить свет.
Если высоковольтный провод не сломан и пробоев нет, можно попробовать им воспользоваться, чтобы понять, цел ли он внутри. Один его конец зачищается и им замыкается «масса» (то есть провод прикладывается к корпусу авто). Вторым концом провода водим по другим деталям, контактным колпачкам, стыкам. Если на каком-либо участке есть повреждение, то возникнет пробой (эту процедуру также лучше проводить в темноте).

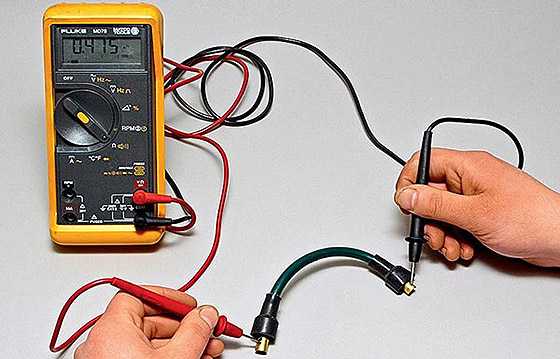

Проверка с помощью мультиметра

Если при визуальном осмотре выявить неисправность не удалось, воспользуемся мультиметром. С его помощью можно измерить сопротивление каждого высоковольтного провода.

Сначала переключаем мультиметр в режим омметра. Мультиметр, установлен в режим омметра
Затем отсоединяем высоковольтные провода как от свечей зажигания, так и от контактов на катушке зажигания. Высоковольтные провода, отсоединенные от свечных контактов и контактов на катушке
Электроды мультиметра поочерёдно подключаются к контактам каждого высоковольтного провода. После чего оценивается сопротивление, которое показывает мультиметр.

Для того чтобы верно оценить показания тестера, следует точно знать сопротивление высоковольтных проводов своего автомобиля (это сопротивление указывается на упаковке, как вариант, сопротивление может быть указано прямо на изоляции каждого провода).

Если высоковольтный провод цел, сопротивление, показываемое мультиметром, варьируется в интервале с 3.5 до 10 кОм (какая это будет цифра — зависит от марки провода, от материала сердечника и от его длины). Если же на мультиметре виден ноль, то это явный признак того, что токопроводящая жила сломана (хотя снаружи этого может быть не видно и провод выглядит целым).

Признаки неисправности бронепроводов Ваз 2114

Основными признаками неисправности бронепроводов Ваз 2114 являются:

Трудности с пуском двигателя;
Неустойчивая работа мотора в режиме холостого хода;
Повышенное содержание углеводорода в выбросах;
Радиопомехи, которые могут приводить к неисправной работе мультимедиа системы, электронного блока управления и других приборов

Поэтому во избежание понижения вашего рейтинга в поисковых системах, ссылка на источник обязательна.

Как правило, при сильном износе на изоляции провода возникает множество микротрещин, из-за которых возникает утечка тока. В результате этого провод не способен передать к свече зажигания ток, который по своей величине достаточен для ее нормальной работы. Таким образом существенно повышается время выработки искры и нарушается правильная работа цилиндров двигателя.

Расположение модуля зажигания Ваз 2114 старого образца

Достаточно часто встречаются и случаи, когда провода повреждаются в результате соприкосновения с какими-либо элементами двигателя. Также возможны и ситуации потери герметичности колпачка, и как следствие – окисление контактов и утечки тока. Регулярная очистка контактов является обязательной процедурой, особенно при эксплуатации автомобиля в сложных климатических условиях.

Виды кабеля

Бронепровод получил свое название от толщины защитной оболочки и внутренней жилы, которые сильно отличаются в большую сторону сравнительно с прочими линиями передачи тока автомобиля. Ранее использовалась монолитная изоляция и плотный тросик из медных проводников.

Со временем «бутерброд» оплетки изменился. Добавились слои изолятора — внешний и внутренний, разделенные усиливающим кордом. Шина тоже модифицировалась — на смену дорогой меди пришли неметаллы, наподобие хлопчатобумажной или льняной нити, кевлавра, стекловолокна или пластика. Для обеспечения их проводимости с определенным сопротивлением, тросики пропитываются взвесями угля или сажи. Основная пропускная способность жилы по току обеспечивается внешним покрытием резистивной шины — ферропластом (силиконом или пластиком с алюминиевой крошкой).

Высоковольтные провода — мощные источники электрических помех, сила которых зависит от характеристик нагрузки шины. Посторонние скачки ЭМИ могут не только вызывать «наводку» на электронные части автомобиля, но и создавать паразитные токи на металлических элементах двигателя. В целях борьбы с проблемой используются три метода, все из которых направлены на повышение конечного сопротивления линии прохождению тока:

Мощный резистор в концевом контакте кабеля. Применяется, в основном, для медного бронепровода, сопротивляемость которого изначально низка и составляет 0.022 Ом на метр длинны.
Увеличение толщины внутренней неметаллической шины под слоем ферропласта. Таким методом увеличивают активное сопротивление. Резистивность линии становиться 1–6 кОм/м.
Пружина из нержавейки поверх ферропласта — организация реактивного сопротивления. Характеристика нагрузки вырастает до 12–40 кОм/м.

Для высоковольтных линий важны и наконечники с защитными колпачками. Именно в них происходит соприкосновение контактных площадок устройств с линией передачи бронепровода

Для конечного владельца может быть важной и форма колпачков. Они выпускаются прямыми и Г-образными

Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002. В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C.

Схема подключения бронепроводов Ваз 2112 к катушке зажигания

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Признаки неисправности, первичная диагностика

О возможной неисправности высоковольтных проводов водитель может судить по следующим факторам:

затрудненный запуск двигателя, особенно в сырую погоду;

«троение» двигателя, появляющееся на холодную, а также на холостом ходу и периодически во время движения;

повышение уровня радиопомех в приемном и усилительном тракте автомагнитолы и звуковой усилительной аппаратуры;

увеличенный расход топлива;

изменение цвета, появление на них потемневших зон утечки и пробоя.

В большинстве случаев по внешнему виду невозможно определить, какой из них вышел из строя. Самый простой метод начальной диагностики – поочередное их отключение. Если при отключении конкретного высоковольтного провода двигатель работает без изменений, следовательно, есть достаточная вероятность отказа этого проводника.

Проверить высоковольтный провод можно и подключением на его выход заведомо исправной свечи, соединив ее металлическое основание с корпусом двигателя автомобиля. Отсутствие искры свечи при заведенном двигателе – признак неисправности провода.

Видео — как проверить ВВ провода зажигания:

https://youtube.com/watch?v=qbis4bclsI8

Наличие пробоя в высоковольтном проводе легко определить в темное время суток, отключив осветительные приборы и заведя двигатель. В месте пробоя должно наблюдаться искрение.

Самый надежный способ предварительной проверки – подключение нового, исправного высоковольтного провода на место «подозреваемого». Для этого опытные автолюбители в своем мобильном ремкомплекте имеют запасной провод зажигания максимальной длины (чтобы подошел на любой цилиндр).

Как правильно выбирать

При замене проводов высокого напряжения лучше приобретать провода зажигания полным комплектом. Для того, чтобы правильно выбрать комплект высоковольтных проводов, необходимо тщательно изучить инструкцию по эксплуатации автомобиля.

Для возрастных автомобилей с контактным зажиганием покупать провода с распределенным сопротивлением нежелательно, это может привести к затрудненному запуску двигателя.

Если автомобиль эксплуатируется в суровых климатических условиях, внимание следует обратить на провода с силиконовой изоляцией. Они не теряют эластичности даже при предельно низких температурах

Оригинальные высоковольтные провода найти крайне сложно, поэтому автолюбитель обычно самостоятельно определяется с выбором определенной марки комплекта проводов.

Внимание следует обратить на следующие моменты:

на высоковольтные провода есть международный стандарт ISO 3808 и отечественный ГОСТ 28827-90, желательно, чтобы ссылка на один из них имелась на упаковке;

на упаковке должны быть обозначены марки автомобилей, на которые возможна их установка, все сопроводительные надписи должны быть на русском языке, что свидетельствует о легитимности поставщика;

следует обратить внимание на диапазон рабочих температур, не менее от минус 40 до плюс 200 градусов Цельсия;

они не должны иметь никаких трещин, повреждений, изменений цвета окраски (это может свидетельствовать о длительном хранении);

контрафактные высоковольтные провода обычно изготавливаются из качественного кабеля, а вот наконечники на свечи и распределитель зажигания делаются кустарным методом, следует обратить внимание на качество этих элементов. Для того, чтобы провода зажигания прослужили долго, необходимо:

Для того, чтобы провода зажигания прослужили долго, необходимо:

регулярно очищать их от пыли, масляных загрязнений, желательно с помощью неагрессивных растворителей;

следить за состоянием системы крепления высоковольтных проводов;

при замене свечей и ремонте двигателя не превышать усилия к местам соединений проводов с колпачками;

регулярно диагностировать автомобиль, обращая внимание на пропуски зажигания. Видео — проверка высоковольтных проводов зажигания мультиметром:

Видео — проверка высоковольтных проводов зажигания мультиметром:

Повреждённый провод найден. Что теперь?

Если проверка показала, что разорвана токопроводящая жила, а изоляция высоковольтного провода цела, то самый разумный вариант — приобрести новый провод. Если жила провода цела, а пострадала только изоляция, то можно воспользоваться изолентой (это актуально, если повреждение обнаружилось в дороге). Но нужно понимать, что изолента это только временная мера, позволяющая доехать до дома. После этого автовладельцу всё равно придётся идти в магазин за новыми проводами.

Как видно из статьи, проверить исправность высоковольтных проводов может даже начинающий автолюбитель, поскольку ничего сложного в этом нет. Главное – запастись терпением, качественным мультиметром и знать паспортное сопротивление высоковольтных проводов в своей машине.

Копирайтер с пятилетним стажем. (1 голос, среднее: 5 из 5)

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Признаки

Не стоит по каждой проблеме ДВС лезть к проводам системы зажигания, ведь они отвечают только за нее. Если говорить конкретней, то зона их влияния связана с поджогом топливной смеси, поэтому симптомами являются:

проблемный запуск двигателя (особенно под дождем);
«глюки» электрических приборов, например, магнитолы;
плавающие холостые обороты;
дерганый разгон;
снижение мощности двигателя;
повышенный расход топлива.

Но, большинство симптомов могут быть вызваны износом свечей зажигания, поэтому будем проверять именно бронепровода визуальными осмотрами и различными приборами (мультиметром и осциллографом).

Визуальная проверка

Возможно вы найдете внешние повреждения, но лучшим способом будет завести двигатель ночью. Тогда пробой сам выдаст себя искрой, особенно если подкапотное пространство очень влажное, но не стоит поливать двигатель.

Дополнительный провод

Также место пробоя можно найти дополнительным медным проводом. Возьмите провод, зачистите его края, а одни из них скрутите в полукольцо. После одну часть подсоедините к кузову, а полукольцом водите вдоль каждого бронепровода. В месте пробоя вы также увидите искрение. В этом случае можно немного смочить провода, но лишь немного.

Отвертка

Этот способ выяснит сам факт пробития, но не его точное место. Задача намотать несколько витков на длинную отвертку и ее концом прикоснутся к блоку ГБЦ. Искрение подтвердит факт неисправности.

Отключение проводов

Запустите двигатель и поочередно отсоединяйте провода от свечи зажигания, наблюдая за работой двигателя. Если при отсоединении работа мотора не изменяется, то этот провод неисправен и его необходимо заменить.

Такой способ подойдет не всем, так как не везде провода в открытом доступе. В основном такой доступ предоставлен карбюраторным ДВС, но некоторые инжекторные моторы, например, АвтоВАЗа также имеют эту особенность.

Когда и как заменять бронепровода

Замена высоковольтных проводов ваз 2114 должна производиться, в среднем, через каждые 30.000 км (даже в том случае, если внешне они кажутся исправными).

Подключенные бронепровода ваз 2114

Если же ВВ провода вышли из строя, то заменять их следует при первых же признаках поломки, которыми могут являться:

троение двигателя;
плохой набор скорости;
отсутствие реакции авто при нажатии на педаль газа.

Безусловно, все эти признаки могут соответствовать целому ряду повреждений, не имеющих отношения к системе зажигания, поэтому при их появлении следует снять высоковольтные провода и проверить их оболочку на пробой.

Проверка высоковольтных проводов тестером

Для этого потребуется взять мегаомметр (или мультиметр, установленный в режим мегаомметра) и приложить его щупы к наружной изоляции. Если величина сопротивления окажется равной или близкой к той, что указана на самой оболочке, значит провода исправны. Если же она окажется намного ниже, значит где-то произошел пробой, и эксплуатировать их дальше нельзя.

Если после проверки выяснится, что провода больше не годятся для использования, их следует заменить на новые.

Сама замена при этом выполняется следующим образом (включая демонтаж проводов):

Заглушить машину и открыть капот.
Снять минусовую клемму с аккумуляторной батареи.
Отсоединить провода от разъемов модуля зажигания.
Отсоединить провода от свечей.
Подсоединить новые провода к свечам и модулю зажигания в требуемом порядке.
Проверить правильность подключения проводов, после чего запустить мотор и оценить его работу.

Двойной контроль правильности подключения крайне важен, поскольку, как уже было сказано, даже пара перепутанных бронепроводов может стать причиной моментальной «смерти» двигателя.

Выбор бронепроводов для ваз 2114

Важно также отметить, что выполняя замену высоковольтных проводов — следует проверить состояние свечей и, при необходимости, заменить и их. Причинами для замены свечей могут стать сильный нагар, цвета побежалости на контактах или трещины изолятора

При этом, не стоит забывать о том, что заменять лишь одну свечу не следует — в случае необходимости заменяются все 4 свечи, даже если неисправна только одна.

Проверка осциллографом

Это самый точный способ проверки, но его использование требует от вас самого прибора и знаний в расшифровке значений. При наличии этого можно проверять так, в противном случае вам достаточно предыдущих способов проверки бронепродов для вывода о замене или ремонте.

Порядок действий:

закрепите индукционный и емкостный датчик прибора на проводах;
включите осциллограф;
запустите двигатель;
наблюдайте за показаниями.

Профессионал по осциллограмме сразу поймет присутствие или отсутствие проблемы. Посмотрите на фото графика, если ваш похож или идентичен, то провод пробит и требует замены.

Линия искры должна быть ровной и без шумов, в противном случае пробит провод или неисправна свеча зажигания. Если линия доходит до максимального значения катушки – это полноценный обрыв проводки.

Изучить работу осциллографа довольно полезно, так как можно в будущем диагностировать работу всей системы зажигания и электронных датчиков, например, работу датчика положения коленвала.

Высоковольтные провода зажигания Ваз 2114 – устройство

Классическая модель системы зажигания всех авто земного шара предусматривает наличие комплекта из пяти высоковольтных несущих. Центральный кабель подает высокое напряжение от катушки зажигания на распределительное устройство – трамблер. Далее по четырем кабелям напряжение подается на свечи зажигания.

В современных авто используется электронная система зажигания. Схема не меняется, но могут добавиться дополнительные кабели, если горючая жидкость воспламеняется двумя свечами в каждой камере сгорания.

Бронепровод состоит из:

токопроводящая медная, графитовая или токонепроводящая обвитая жилы;
феропластовая оболочка — изолятор;
экран из металлической проволоки;
уплотняющая жесткая оболочка;
наконечники с двух сторон.

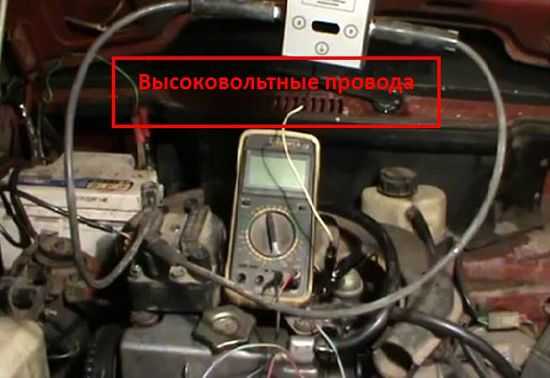

Как проверить высоковольтные провода мультиметром

Технической сложности операция не представляет: только требуется наличие измерительного прибора. Мультиметр располагают на удобной плоскости.

Компании, производящие высоковольтные провода для автомобилей, выпускают продукцию с разными технологическими показателями.

Доминантным остается одно – они обязательно соответствуют значениям по сопротивления от 0 до 10 кило Ом.

Алгоритм проверки следующий:

на мультиметре включают функцию измерения сопротивления;
если на дисплее прибора высвечивается значение выше цифры 10, то провод заменяют.

Проверка надежности высоковольтных автомобильных проводов по процедуре простая. Автовладелец не несет больших расходов. Тем более что измерительные приборы можно приобрести в магазинах по продаже запчастей, а также на профильных торговых площадках в интернете.

Виды повреждений и неполадок

Обрыв токопроводящих жил в высоковольтных проводах.
Повреждение изоляции провода. Иногда достаточно одной случайной царапины на изоляции для того, чтобы возникла утечка тока, способная вызвать неполадки.
Токопроводящая жила окислена. Это повреждение — прямое следствие разорванной изоляции, из-за чего на жилу попадает влага.
Высокое сопротивление проводов. Здесь вина лежит на производителе (как вариант, виноват может быть и сам автовладелец, установивший себе провода от автомобиля другой марки).
Плохие контакты. Они в колпачках проводов со временем изнашиваются и перестают плотно прилегать к свечам (либо к контактам на катушке зажигания).

Все перечисленные повреждения могут привести к возникновению искр и «паразитных» электромагнитных импульсов, которые будут мешать нормальной работе датчиков автомобиля.

Кроме того, если токопроводящая жила сломана, напряжение на свечу будет подаваться несвоевременно. Это приведёт к тому, что топливно-воздушная смесь в камере сгорания будет загораться поздно, и один из цилиндров двигателя всё время будет «опаздывать», то есть синхронность работы цилиндров нарушится.

Когда нужно менять провода высокого напряжения?

В большинстве автомобилей не указывается регламентная замена ВВ проводов. Но существует несколько основных признаков, указывающих на то, что появились проблемы в работе системы зажигания и виноваты в этом провода:

Автомобиль начал плохо заводиться, особенно часто это случается в дождь, туман или просто сырую погоду.
Когда двигатель выходит на средние или высокие обороты, он начинает работать с перебоями.
При повреждении центрального провода двигатель просто глохнет.
Существенно снижается мощность мотора, он становится туповатым, плохо разгоняется.
Увеличивается расход бензина, иногда на 30-50%.
После запуска двигателя продолжает светиться датчик Check Engine.

Все эти признаки указывают на то, что возможно пробивает провода высокого напряжения, и они подлежат замене. Это происходит потому, что изоляция со временем рассыхается и устаревает, трескается из-за высокой влажности и температурных перепадов. В этом случае лучше проверить ВВ провода мультиметром, чтобы оценить их сопротивление.

Еще одна причина появления проблемы – окисление контактов. Это происходит в местах присоединения к свечам зажигания и блока высокого напряжения. Если нет возможности проверить высоковольтные провода тестером, можно закрепить наконечник на небольшом расстоянии от металлических деталей мотора и включить зажигание. По качеству искры можно оценить состояние провода. Важным параметром является сопротивление бронепроводов, которое можно оценить только при помощи специального оборудования.

Выбор бронепровода

Бронепровода выбирают в зависимости от типа зажигания. Для контактного, характерного ранним моделям ВАЗ или старым автомобилям иностранного производства, применяют низкоомные линии с концевыми сопротивлениями до 1–1.5 кОм. То же самое относиться к ситуациям, когда используются свечи с встроенным резистором (R или Р серии).

Микропроцессорное зажигание, или использующее чисто электронные компоненты, требует шин высокого сопротивления 1.5–3 кОм/м

Последнее важно в связи с сильной чувствительностью высокотехнологичных элементов к электромагнитным помехам

При покупке вв проводов, вне зависимости от слов продавца, или указанных характеристик, желательно узнать точные параметры сопротивления, измерив их мультиметром. К сожалению, встречается изначально некачественная продукция, или идущая с разборов аварийных автомобилей.

Особенность карбюратора

На карбюраторном двигателе можно выкрутить свечу и вместе с бронепроводом положить на ГБЦ. Далее прокрутите немного стартером коленвал и смотрим на искру. Двигатель является массой, поэтому должна образоваться сильная искра. Если искра маленькая или отсутствует, то проблема в проводе.

Но, способ будет работать если все свечи в прекрасном состоянии. После проверки можно дополнительно осмотреть провод визуально или «пробить» мультиметром.

Также владельцам карбюраторных ДВС рекомендуем изначально проверять центральный высоковольтный провод, идущий на трамблер. Это поможет выявить проблему если мотор не запускается или мощность упала очень сильно. Возможно центральный не отдает достаточно напряжения остальным через трамблер.

Нельзя подобную процедуру проводить с инжекторным двигателем, ведь выйдет из строя электронный коммутатор и блок управления двигателем.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

нихром, сплав никеля с хромом;
хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

Замер сопротивления высоковольтных проводов

Провода отсоединяются от разрядника и полностью снимаются с двигателя. Для этого используется тестер в режиме измерения сопротивления в диапазоне 20 кОм. Контакты тестера помещаются с двух сторон провода и снимаются показания.

Сопротивление на ВВ проводах может колебаться от 3,5 до 10 кОм, при этом разница этого показателя в одном комплекте проводов двигателя не должна превышать 3 кОм. В противном случае они подлежат замене.

Если провод показывает сопротивление более 10 кОм, он питает дефектную свечу или свеча была с увеличенным зазором. Если в высоковольтной системе зажигания имеется всего один неисправный элемент, нарушается вся работа системы, а элементы выходят из строя.

Проверка высоковольтных проводов зажигания мультиметром – самый надежный способ определения их состояния. Если сопротивление превышает нормативные показатели для данного провода, его нужно заменить.

Проверка мультиметром

Подойдет даже самый дешевый прибор чтобы прозвонить провода и выявить неисправность. Задача измерить сопротивление проводника, сняв провод полностью. Пример подключения посмотрите не фото.

Ваша задача снять провод, включить мультиметр в режим омметра с измерением до 20 кОм и вставить щупы.

Исправный показатель зависит от конкретного автомобиля, вот несколько примеров:

АвтоВАЗ – от 3,5 до 10 кОм;
Daewoo Nexia – от 3,1 до 12,8 кОм;
Chevrolet Lacetti – не выше 3 кОм.

Почему цифра меняется с каждым проводом – в большинстве автомобилей каждый провод длиннее предыдущего, чтобы они не перегибались. Длина влияет на сопротивление – закон физики.

Если полученные значения слишком высокие, то центральная жила выгорела и свечи зажигания будут работать хуже. При этом необязательно, что соответствие показателя сопротивления говорит об исправно работе, но оно обязательно должно соответствовать норме.

Вероятные причины неисправности

Наиболее распространенная причина неисправности высоковольтных проводов – естественный износ и старение. Они располагаются в непосредственной близости к двигателю.

В процессе эксплуатации автомобиля, особенно в холодное время года, суточный перепад температур может составлять более 100 градусов Цельсия. Изоляционные свойства материала покрытия провода постепенно уменьшаются. Провод начинает растрескиваться, в него проникает влага, пары агрессивных жидкостей (антифриз, омывайка), масла, солевые растворы обработки дорожных покрытий.

Как только трещины достигают токоведущей жилы, высоковольтный сигнал может пробить на массу. Изоляционные свойства провода будут нарушены, импульс зажигания к свечам не дойдет.

Часто провода теряют токопроводящие свойства в результате механических воздействий. Это обычно имеет место в местах соединения токоведущего проводника с контактными разъемами свечей и катушек зажигания.

При монтаже ВВ проводов необходимо правильно их укладывать, обязательно прикреплять обжимные полиэфирвиниловые хомуты, избегать лишних механических усилий.

Провода могут выйти из строя в результате превышения максимального уровня высокого напряжения. Такая ситуация возможна в случае пробоя катушки по первичной обмотке.
