Своими силами проверяем зазор между поршнем и цилиндром

Как промерить цилиндры нутромером

Как отрегулировать тепловой зазор?

  • Тепловой зазор клапанов всегда регулируется на холодном двигателе
  • Для большинства двигателей он составляет 0,15-,25 мм для впускных клапанов, и 0,2-0,35 мм для выпускных.

Для того, чтобы отрегулировать клапаны, сделайте следующее:

  • Отключите аккумулятор.
  • Включите нейтральную передачу.
  • Свечным ключом выкрутите все свечи, и накройте свечные отверстия чистой тряпкой, чтобы избежать попадания внутрь цилиндров пыли, грязи, мелких предметов. Свечи можно не выкручивать, но со свечами сложней будет крутить коленчатый вал.
  • Снимите клапанную крышку с двигателя.
  • Снимите жестяной кожух защиты клапанов(если есть).
  • Вращая коленчатый вал ключом(подойдет обычный рожковый ключ, или ключ-трещетка), установите распределительный вал так, чтобы оба кулачка первого цилиндра были приподняты на одинаковую высоту. На двигателях с нижним расположением распределительного вала установите вал так, чтобы оба толкателя клапанов первого цилиндра были максимально подняты.
  • Измерьте зазор специальным плоским щупом(продается в любом автомагазине).
  • Если тепловой зазор отличается, отрегулируйте.
  • Повторите операцию для каждого цилиндра.

Для двигателей с винтовой регулировкой клапанов регулируйте так:

  • Двумя ключами(обычно на 10 и 11) ослабьте крепление контргайки.
  • Винтом установите нужный зазор.

  • Придерживая винт отверткой или ключом, затяните контргайку.
  • Проверьте тепловой зазор.

Для двигателей с регулировкой шайбами регулируйте так:

  • Измерьте тепловой зазор. Если отличается от необходимого, запишите размер зазора.
  • Плоской отверткой утопите клапан, и подставьте специальное приспособление для снятия регулировочных шайб, которое не позволит подняться направляющему цилиндру. При некоторой сноровке это можно делать с помощью второй плоской отвертки.
  • Пинцетом достаньте шайбу.

  • Найдите на шайбе размер. Обычно он вытравлен на одной из плоских сторон шайбы. Если замер стерт, промерьте шайбу микрометром по самым стертым местам.
  • Вычислите нужный размер шайбы.

Возьмите шайбу нужного размера(есть в большинстве автомагазинов) и установите вместо снятой.

Отрегулировать тепловой зазор клапанов не сложно. Следуйте рекомендациям этой статьи, и у вас все получится.

17.10.1. Измерение отверстий цилиндров

Рис. 447. Измерение диаметра отверстия цилиндра. Вставьте нутромер вертикально в отверстие цилиндра и постепенно опускайте его вдоль отверстия цилиндра в перпендикулярном положении относительно стенок

Для измерения отверстий цилиндров требуется нутромер (рис. 447). Мы хотели бы предупредить вас, что пользоваться таким прибором непросто, так как при наклоне измерительных наконечников вы получите неверные результаты измерения. Если у вас нет нутромера или вы не умеете им пользоваться, то вы не сможете провести следующие работы. В этом случае лучше обратиться на СТО.

Измерения отверстия цилиндра следует проводить в продольном и поперечном направлении. При помощи нутромера измерьте диаметр цилиндра на расстоянии 10 мм от верхнего края отверстия цилиндра, а затем на расстоянии 10 мм от нижнего края отверстия цилиндра. Проведите еще один замер в центре отверстия цилиндра. Всего получится шесть результатов измерений. Запишите все полученные значения и сравните их с данными, приведенными в таблице регулировок и контроля. Помните, что нутромер в отверстии цилиндра должен располагаться под правильным углом, потому что даже малейший перекос ведет к получению неверных результатов измерений. Если нутромер вставлен, как это показано на рис. 447, то он может наклониться вправо или влево, в ходе проведения измерений. Стрелка прибора при этом будет постоянно возвращаться к средней величине, о которой и идет речь при измерении диаметра отверстия цилиндра.

Рис. 448. Схема измерения отверстий цилиндров. Проведите измерения в каждом отверстии цилиндра в направлениях A (поперечное направление измерения) и B (продольное направление измерения). Измерения следует проводить в трех местах, а именно на глубине 1, 2 и 3

Запишите все 6 результатов для каждого цилиндра. Если вы нарисуете схему, похожую на рис. 448, то результаты измерений для большей наглядности лучше заносите в нее. Диаметр цилиндра нигде не должен отличаться больше чем 0,08 мм от номинального размера.

Рис. 449. Измерение диаметра поршня

Чтобы измерить зазор поршней, измерьте диаметр поршней (рис. 449) и запишите полученные значения всех диаметров поршней. Для определения зазора следует высчитать разницу между диаметром отверстий цилиндров и диаметром поршней.

В двигатель могут быть установлены поршни двух увеличенных (ремонтных) размеров, для чего необходимо расточить блок цилиндров.

BorBoss 28 июл 2016

Из-за прогара выпускного клапана снял правую бошку. Заодно померил диаметры цилиндров 1,3,5. Получил вот такие результаты: Nцил ВПр ВПп СПр СПп НПр НПп 1 93,39 93,42 93,40 93,42 93,40 93,41 3 93,38 93,43 93,39 93,44 93,40 93,42 5 93,38 93,41 93,39 93,41 93,40 93,41 Буквы В, С, Н – верх, середина и низ цилиндра, Пр и Пп – продольное и поперечное направление, например: ВПр – диаметр в продольном направлении, верхняя часть цилиндра СПп – диаметр в поперечном направлении, средняя часть

Мерил по несколько раз электронным нутромером, выставленным по микрометру. Точность обоих приборов 0,01мм. Мерил с бывалым киповцем, поэтому ошибок вроде как быть не должно. Перепроверили два раза.

Пробег примерно в 250 тыкм (тот, что мы знаем, покупали при 150). Хон на стенках цилиндров виден.

Что выношу на обсуждение: 1. эллипс в верхней части цилиндров больше, чем в нижней. 2. диаметры цилиндров в 93,38 как-то слегка удивляют. 3. какая допустимая величина эллипса?

Ну и прочие мысли, у кого какие есть – прошу. Кусок из мануала с “правильными” диаметрами прилагаю.

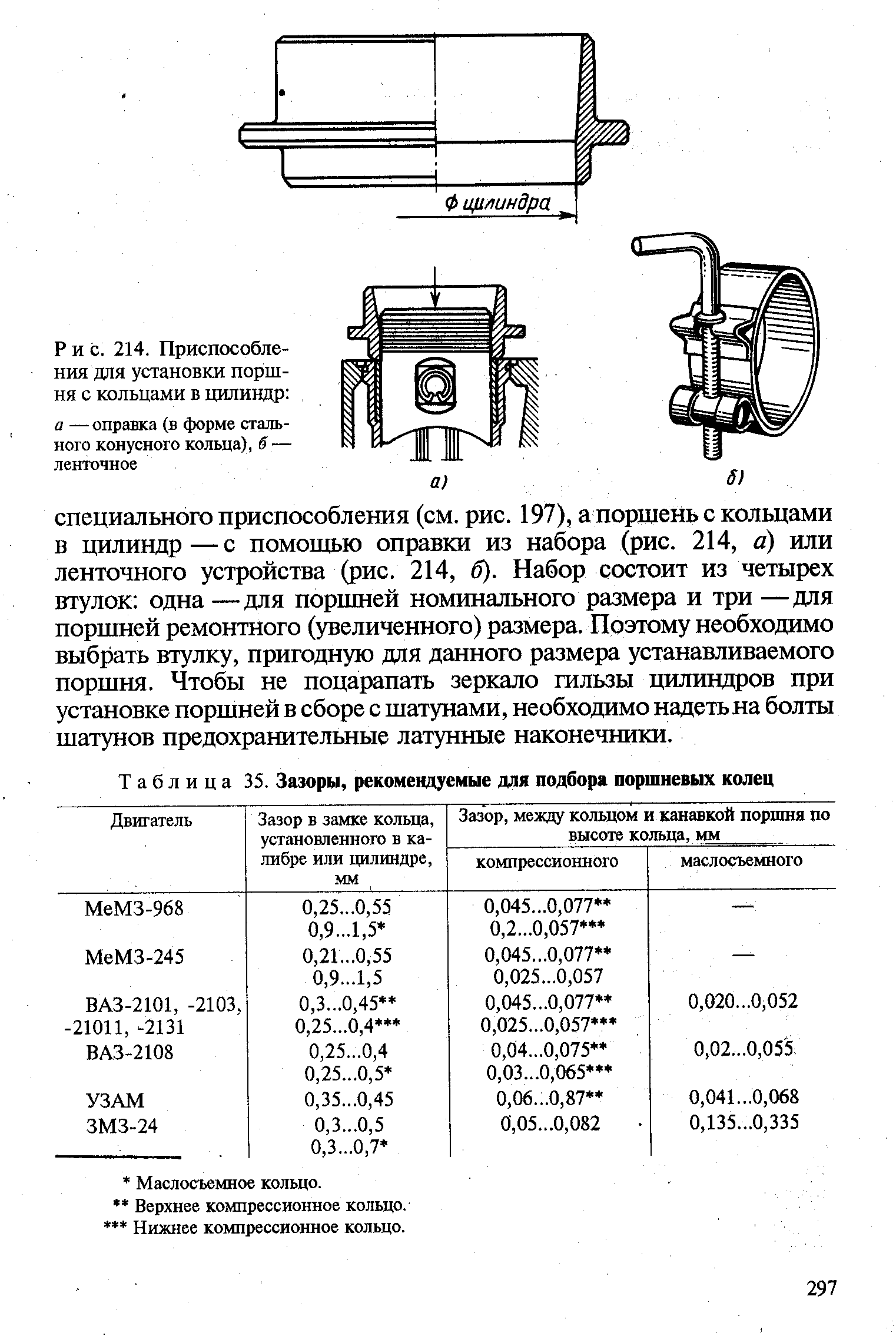

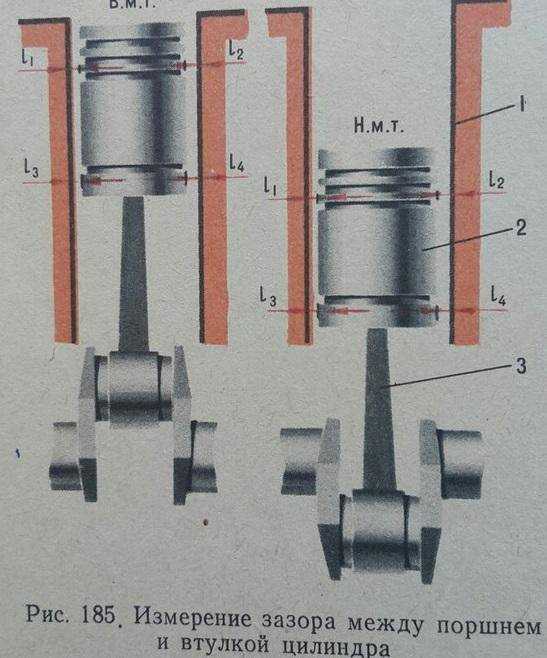

Что происходит с зазором между поршнем и цилиндром

В процессе правильной эксплуатации двигателя происходит естественный процесс и зазор между поршнем и цилиндром сужается. Это происходит исходя из условий постоянной эксплуатации в высоком температурном режиме деталей.

Кроме того, причиной сужения зазора между поршнем и цилиндром может являться неправильная регулировка движущихся деталей, температурная перегрузка или перекос цилиндров. Не следует забывать, что блоки цилиндров всё чаще выполнены из алюминиевых материалов, которые имеют двойной коэффициент расширения, по сравнению с легированным чугуном.

Уменьшенный зазор между поршнем и цилиндром приводит к тому, что возникает полусухое трение, и, как результат, повышается температура деталей блока цилиндров. Постепенно смазка прекращается вообще и следствием исчезновения зазора являются первые задиры на поршне.

Практически всегда итогом диагностики состояния блока цилиндров является ремонт цилиндров и элементов поршневой группы двигателя. Полностью определить степень дефектов поршней, гильз и остальных деталей, можно только после разборки головки блока цилиндров.

Добравшись до поршневой группы приступаем к дефектовке цилиндров и поршней. Основными измерительными приборами при измерении диаметров являются: микрометр – для поршней и нутромер (индикаторный калибр) для измерения диаметра цилиндра.

Диагностирование цилиндропоршневой группы двигателей внутреннего сгорания

Состояние цилиндропоршневой группы (ЦПГ) определяется по величине давления сжатия или разрежения, результатам измерений неплотностей в камере сгорания и сопряжении гильза-поршень по величине утечек воздуха и прорыва газов в картер, а также по угару масла во время работы двигателя.

Диагностирование ЦПГ дизеля проводят при ТО-3 и перед ремонтом или поступлении заявки от машиниста. Основные косвенные признаки неисправного состояния ЦПГ — повышенный расход масла на угар и прорыв газов в картер, трудный пуск, снижение мощности двигателя.

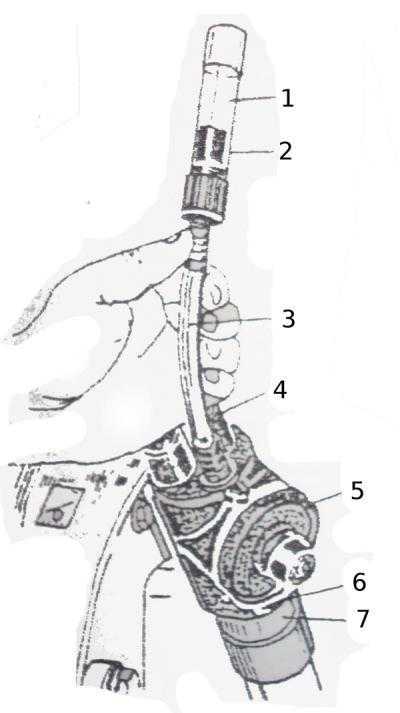

Наибольшее распространение для оценки ЦПГ получил способ измерения количества газов, прорывающихся в картер. Количество газов измеряют индикатором КИ-13671. Для измерения количества газов двигатель прогревают до температуры жидкости в системе охлаждения 70 — 90°С, закрывают пробками отверстие сапуна, отверстие под масломерную линейку и подключают индикатор с помощью переходника к заливной горловине картера двигателя. Измерение расхода газов проводится при номинальной частоте вращения коленчатого вала. Прорвавшиеся в картер газы проходят через индикатор и поднимают поршень 2 сигнализатора В верхнее положение. Поворачивая плавно крышку 5 и, тем самым закрывая дроссельное отверстие индикатора, добиваются, чтобы риска на колеблющемся поршне 2 совпала с риской на трубке 1. По лимбу на крышке 5 против указателя определяют расход газов.

Если расход газов более 170 л/мин, открывают одно или два дополнительных отверегия, вывинтив заглушки 4.

В этом случае необходимо прибавить к показанию индикатора соответственно 100 или 200 л/мин.

При ресурсном диагностировании тракторов перед ТО-3, которое предшествует плановому текущему или капитальному ремонту, полученное значение расхода газов сравнивают с их допустимыми значениями и принимают решение о возможности дальнейшей эксплуатации двигателя.

Сравнительную оценку технического состояния цилиндров можно дать по разряжению в надпоршневом пространстве.

Чтобы измерить разряжение, снимают с двигателя форсунки, устанавливают в отверстие для форсунки наконечник вакуум-анализатора КИ-5315 и прокручивают с помощью пускового устройства коленчатый вал. При движении поршня вниз на такте расширения в надпоршневом пространстве создается разряжение, под действием которого открывается впускной клапан прибора. По вакуумметру фиксируют максимальное значение разряжения. Номинальное значение разряжения в цилиндре — 0,088, допустимое — 0,07, предельное — 0,068 МПа.

В случае, когда расход газов не превышает допустимого значения, но разряжение в цилиндрах ниже допускаемого, необходимо восстановить герметичность клапанов механизма газораспределения. Если расход газов превышает допустимое значение, необходимо заменить кольца или цилиндропоршневую группу.

Состояние ЦПГ автомобильных двигателей оценивают по прорыву газов в картер или по утечке воздуха из надпоршневого пространства (компрессии). Компрессию в каждом цилиндре измеряют компрессометром КИ-861 (для дизельных двигателей) или модифицированым прибором КИ-179 (для карбюраторных двигателей).

Посторонние звуки при работе на холостую

Стук на холостом ходу является не таким опасным, поэтому не стоит сразу паниковать. Однако рекомендуется оперативно провести диагностику, чтобы устранить проблему. При наборе оборотов шум может пропадать или оставаться еле слышным. Здесь стоит проверить:

  • шкив помпы и генератора;
  • защиту двигателя и кожух ГРМ;
  • шестерни распредвала на люфт (если они предусмотрены конструкцией);
  • шкив коленвала.

Бывают случаи (особенно, в автомобилях с автоматической коробкой передач), когда появляется трещина в маховике. Устранить ее не удастся. Здесь придется выполнять замену всего маховика.

маркировка поршней

Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке. Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой.

Маркировка наносится на поверхность рядом с отверстием под поршневой палец.

На поршне ВАЗ 21213 нанесены цифры -«213», на модели ВАЗ 2123 – «23».

На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка – «08»,»083″, «10».

Поршень 2108 имеет диаметр 76мм , модели 21083 и 2110 – 82мм.

Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку – «12»и «24» и отличаются глубиной выборки под клапана.

Модели 21126 и 11194 отличаются диаметром.

Контроль за распределением нагрузки по цилиндрам

Распределение нагрузки по цилиндрам проверяется по следующим рабочим параметрам:

  • На дизелях, не имеющих индикаторных кранов, — по температуре выпускных газов и по относительному снижению числа оборотов при последовательном отключении подачи топлива в цилиндры.
  • На дизелях, имеющих индикаторные краны, — по значениям Рт, замеряемого пиметром, или Pz и температуре выпускных газов.
  • На дизелях, имеющих индикаторный привод, — по значениям Рi и температуре выпускных газов.
  • Распределение нагрузки по цилиндрам дизель-генераторов можно определить при помощи вольтметра, наблюдая изменение его показаний при последовательном выключении отдельных цилиндров. При равномерном распределении нагрузки между цилиндрами падение напряжения должно быть одинаковым при отключении любого цилиндра.
Регулировка дизеля

На номинальном режиме работы дизеля значения параметров каждого цилиндра не должны превышать (в процентах):

  • среднее индикаторное давление Рi ±2,5
  • максимальное давление сгорания Pz ±3,5
  • температура выпускных газов tг ±5
  • давление в конце сжатия Рс ±2,5
  • среднее давление по времени Рт ±3.

Если значения параметров отличаются от указанных выше, то должна производиться регулировка дизеля. Регулировка дизеля должна производиться периодически в зависимости от состояния установки, типа дизеля и в соответствии с указаниями заводской инструкции и судовладельца.

Перед регулировкой дизеля необходимо убедиться в исправности КИП и регистрирующих приборов, проверить и отрегулировать зазоры в приводах ТНВД и в механизме газораспределения, проверить положение нулевой подачи ТНВД, опрессовать форсунки.

Если обнаружена неравномерность распределения нагрузки по цилиндрам, то регулировка производится изменением количества топлива, подаваемого ТНВД.

Если обнаружено отклонение значений Pz от рекомендуемых, то регулировка производится изменением момента начала подачи топлива ТНВД.

Последовательность регулировки устанавливается заводской инструкцией. При отсутствии таких указаний регулировка производится следующим образом:

  • При низком Pz и высокой t°г необходимо увеличить угол опережения подачи топлива.
  • При высоком Pz и низкой t°г необходимо уменьшить угол опережения подачи топлива ТНВД.
  • При высоком значении Pz и высокой t°г необходимо уменьшить угол опережения подачи топлива и цикловую подачу топлива.
  • При низком значении Pz и низкой температуре t°г необходимо увеличить угол опережения подачи топлива и цикловую подачу топлива ТНВД.

Предварительная регулировка дизеля производится при нагрузке, равной 25% номинальной, и проверяют при этом только наличие вспышки во всех цилиндрах.

На установившемся режиме и нагрузке, равной 50% номинальной, определяют значения Pz. Если Pz в отдельных цилиндрах будут в пределах, указанных в заводской инструкции для этого режима, то переходят на режим 75% номинальной нагрузки и на этом режиме определяют Pz, Рс, t°г, Рi, Рт.

Если все параметры будут в пределах, указанных в заводской инструкции для этого режима, то производят окончательную регулировку дизеля на режиме номинальной нагрузки и частоты вращения.

Использование уравновешивающих пружин

Уравновешивающие пружины имеют простую конструкцию и могут быть изготовлены из различных материалов, таких как сталь или пластик. Они устанавливаются внутри цилиндра параллельно оси и удерживают его стенки в нужной позиции.

Для использования уравновешивающих пружин следует провести следующие шаги:

  1. Определите точку, в которой эллипс сформировался. Обычно это самая большая выпуклость на стенках цилиндра.
  2. Выберите размер и количество уравновешивающих пружин в зависимости от размеров цилиндра и степени эллипса.
  3. Установите уравновешивающие пружины в цилиндре. Равномерно распределите их по окружности цилиндра.
  4. Проверьте, что уравновешивающие пружины правильно удерживают стенки цилиндра и устраняют эллипс.

При использовании уравновешивающих пружин убедитесь, что они не оказывают слишком большого давления на стенки цилиндра, чтобы избежать дальнейших деформаций. Кроме того, периодически проверяйте состояние пружин и заменяйте их при необходимости.

Примечание: использование уравновешивающих пружин не всегда является единственным или наилучшим способом устранения эллипса в цилиндре. Если эллипс возник в результате неправильного процесса изготовления или нагрузок, рекомендуется обратиться к специалистам для коррекции проблемы.

Метод электронной сцинтилляции

Принцип работы метода электронной сцинтилляции заключается в следующем:

  1. Электронный пучок направляется на поверхность цилиндра и распространяется вдоль его оси.
  2. При взаимодействии электронов с веществом цилиндра происходит выброс энергии в виде светового излучения.
  3. Сцинтилляционный детектор регистрирует это световое излучение и преобразует его в электрический сигнал.
  4. По амплитуде и времени сигнала определяется положение эллипса внутри цилиндра.

Преимущества метода электронной сцинтилляции включают высокую чувствительность, быструю скорость регистрации и высокое разрешение. Кроме того, этот метод позволяет определить не только форму эллипса, но и его размеры.

Примером применения метода электронной сцинтилляции может служить исследование митохондрий внутри клеток. Сцинтилляционный детектор используется для определения формы и размеров митохондрий в различных условиях, что позволяет изучать их функционирование и реакцию на внешние воздействия.

Из чего изготавливается

Рассмотрим материалы деталей ЦПГ. Все материалы для ЦПГ должны иметь высокую прочность, отличную теплопроводность, незначительно расширяться при нагреве и иметь антифрикционные свойства. Иметь повышенное сопротивление появлению ржавчины.

Гильзы выполняют из чугуна или специальной стали с присадками, чтобы деталь выдержала высокую нагрузку.

Поршни изначально делали чугунные, но с развитием технологий, стали производить алюминиевые. В современных моторах применяются сборные стальные поршни, особенно в дизелях. В экспериментальных моторах, тестируют керамические поршни, но пока в производстве керамика применяется только как напыление на поршнях.

Поршневые кольца изготавливают из серого чугуна высокой прочности, с добавками молибдена, хрома, вольфрама или никеля. Добавки обеспечивают лучшую «приработку» деталей, повышая их износостойкость и устойчивость к сильному нагреву.

Поршневые пальцы выполнены из легированной либо углеродистой стали, обработаны цементацией и закалены. Если напильник оставляет на пальце царапины, это бракованные (не каленые) пальцы, их нельзя устанавливать, это приведет к поломке ЦПГ.

Подводя итоги скажу, на каких моторах есть ЦПГ. Эта группа присутствует на всех агрегатах, работающих по принципу внутреннего сгорания топлива. Не зависимо от того, дизельный агрегат, бензиновый либо газовый. Благодаря удобству и относительной простоте исполнения, надежности и долговечности, а так же безопасности для человека (кроме экологичности), моторы с ЦПГ широко применяются во всем мире, даже в косилках и бензопилах. Электрические моторы ЦПГ не имеют, они работают по другому принципу.

Признаки неисправности

Для начала рассмотрим основные симптомы неисправностей при холодном запуске силового агрегата. Начнем со свиста, стука и прочих шумов.

Изношенный приводной ремень

Свист, стук и шум

Как показывает практика, чаще всего стук и свист в двигателе обусловлены неполадками в работе ремней, роликов натяжителя или в изношенных валах:

Ремни. Чтобы найти поломку, понадобится специальная проникающая смазка. Когда мотор только начал работать первое время после запуска, смазку необходимо распылить на приводные ремешки генераторного устройства, усилителя рулевого колеса, а также кондиционера. В разных авто эту функцию может выполнять один ремень или несколько. Если после обработки ремешков смазкой свист или стук пропали, то значит, ремни следует заменить. Еще одной причиной свиста и стука является ролик натяжителя, в данном случае, если ум не пропал, нужно также обработать смазкой ролики газораспределительного механизма, генераторного устройства и кондера. Если звуки пропали, значит ролик необходимо поменять. В противном случае со временем ролик ГРМ может выйти из строя, что приведет к обрыву самого ремня, а это, в свою очередь, может стать причиной повреждения клапанов силового агрегата. Еще одна часто встречаемая проблема — это износ валов, при этом может проявляться стук и скрежет при запуске мотора

Необходимо уделить внимание диагностике состояния валов генераторного узла, помпы, компрессора гидроусилителя руля и кондера. Если это свист, то в любом случае изношен один из валов.

Изношенный и новый ролики натяжителя

Изношенный и новый ролики натяжителя

Дым

Дым при запуске холодного двигателя — еще одна часто встречаемая проблема.

Но если запуск двигателя сопровождается дымом, в первую очередь нужно понять, какой у него цвет, поскольку причины могут быть разными:

  1. Синий дым обычно является следствием эксплуатации низкокачественной моторной жидкости, а также неправильного или неполноценного ТО машины. Также синий дым может появляться в результате попадания масла в цилиндры ДВС через люфты между стержнями клапанов и втулками, а также через поршневые кольца. Бывает такое, что синеватый оттенок дымка обусловлен износом элементов цилиндро-поршневой группы. Как показывает практика, зачастую мотор прогревается и выхлопной дым может иметь оттенок, но если износ элементов критический, то он наоборот, будет становиться более синим и усиливаться по пере прогрева мотора.
  2. Белый дым — это, как правило, вполне нормальная ситуация, особенно при запуске мотора в холодное время года. Гораздо хуже, если он появляется при пуске ДВС в теплое время года или если он «очень» белый — это свидетельствует о попадании охлаждающей жидкости в цилиндры агрегата. Как правило, причина проблемы в данном случае кроется в пробитой прокладке головки блока цилиндров, поэтому необходимо как можно быстрее избавиться от этой проблемы.
  3. Сизый дым обычно появляется в результате переизбытка горючего в системе либо при нехватке воздуха, а это, в свою очередь, свидетельствует о неполадках в работе системы подачи топлива. Помимо дымка, водитель столкнется с проблемой увеличенного расхода топлива, снижения мощности силового агрегата, а также к его некорректной работе в любом режиме. Если системе не хватает воздуха, возможно, это связано с засорением воздуховодов, износом воздушного фильтрующего элемента, а также выходом из строя различных регулятором. Чтобы определить причину, следует произвести замер давления топлива. Если полученный показатель слишком низкий, топливные фильтры следует поменять (автор видео — канал RemAvtoCLUB).

Низкие и повышенные обороты

Если после старта ДВС работает на нестабильных оборотах, это может быть следствием заедания дросселя, в частности, тем, что узел не может вернуться в начальное положение. Обычно причина заключается в выходе из строя механической части привода или в чрезмерном объеме отложений на внутренних компонентах карбюратора. Необходимо произвести диагностику компонентов привода и произвести очистку дросселя. Для прочистки можно использовать специальное средство для карбюраторов.

Иногда бывает такое, что нестабильные обороты вызваны неправильно регулировкой холостого хода. Поэтому время от времени они могут как повышаться, так и понижаться. В этом случае холостой ход надо просто отрегулировать — как правило, это позволяет решить проблему. Один из вариантов решения проблемы плохого запуска двигателя описан на видео ниже (автор — Сергей Гусельников).

Метод интерферометрии

Для определения эллипсов в цилиндрах с помощью интерферометрии применяются специальные интерферометры. Один из наиболее распространенных типов интерферометров — Твена-Луна интерферометр.

Принцип работы Твена-Луна интерферометра заключается в разделении падающего света на два пучка с помощью полупрозрачного зеркала. Один пучок отражается от поверхности цилиндра и проходит через объектив, второй пучок проходит через пустое пространство или через сравнительный образец. Затем два пучка объединяются снова и интерферируют между собой, что позволяет измерить разность фаз и определить форму поверхности цилиндра.

Полученные интерференционные кольца на детекторе позволяют определить эллиптичность поверхности цилиндра. Если поверхность цилиндра является идеально круговой, то интерференционные кольца будут равномерно распределены. Если же поверхность цилиндра имеет форму эллипса, то интерференционные кольца будут искажены и не будут равномерно распределены.

Метод интерферометрии позволяет добиться высокой точности и чувствительности при определении эллипсов в цилиндрах, что делает его одним из наиболее популярных методов в инженерной практике.

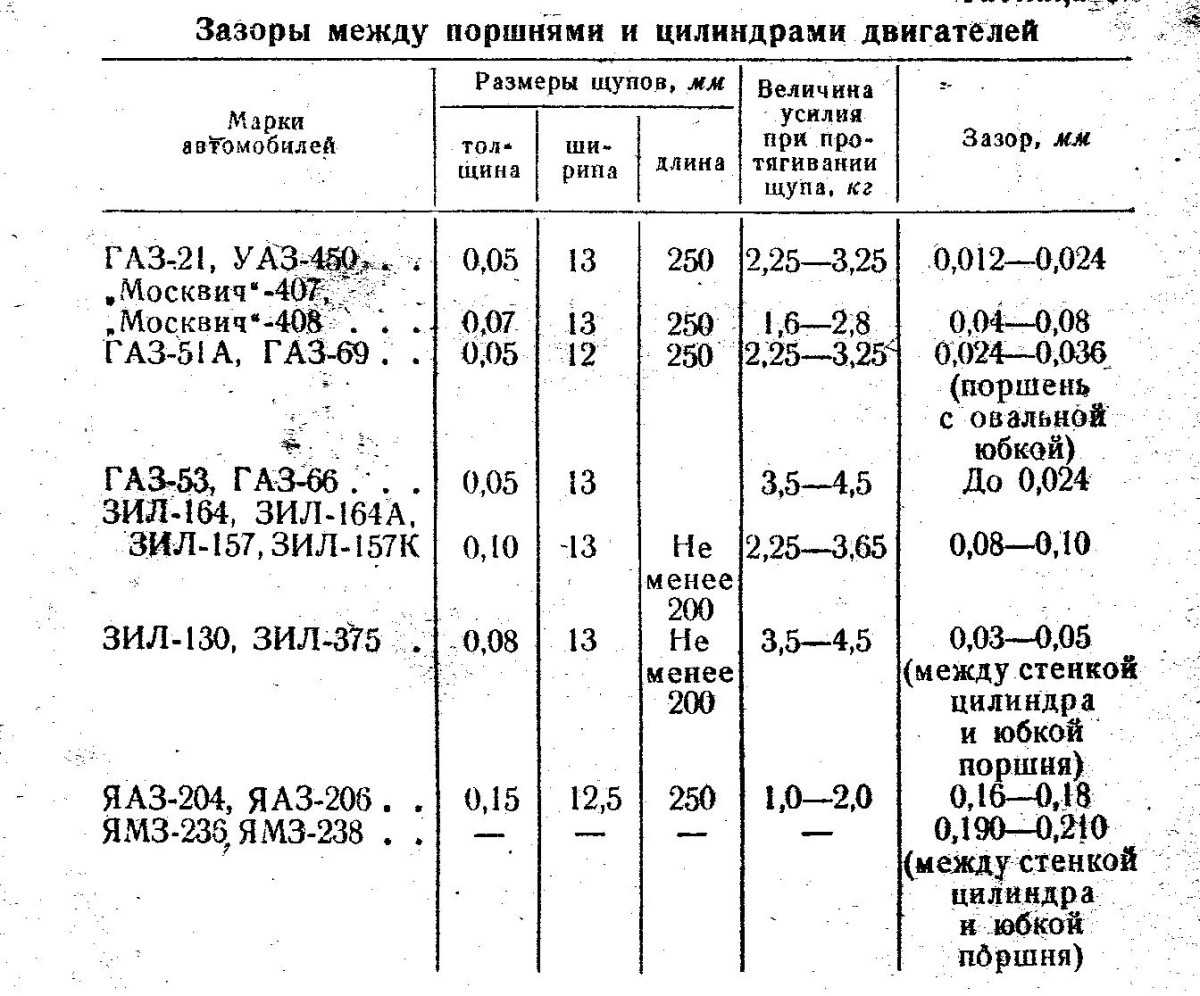

Нормы соответствия

В исходном состоянии цилиндр полностью соответствует своему названию, это геометрическая фигура с постоянным диаметром по всей высоте и окружностью в любом сечении, перпендикулярном к оси. Однако, поршень имеет куда более сложную форму, к тому же он располагает термофиксирующими вставками, в результате чего неравномерно расширяется при работе.

Для оценки состояния зазора выбирается разница диаметров поршня в зоне юбки и цилиндра в средней его части.

Формально принято считать, что тепловой зазор должен составлять примерно от 3 до 5 сотых долей миллиметра по диаметру у новых деталей, а его максимальная величина в результате износа не должна превышать 15 сотых, то есть 0,15 мм.

Разумеется, это некие средние значения, двигателей великое множество и отличаются они как разными подходами к конструированию, так и геометрическими размерами деталей, зависящими от рабочего объёма.

Процесс гильзовки блока цилиндров

Гильзование цилиндров является универсальным ремонтным мероприятием, способным восстановить любую силовую установку. При подборе втулки для блока цилиндров выдерживаются следующие требования:

  • для чугунных блоков цилиндров используются гильзы из легированного чугуна;
  • для блоков из легких сплавов применяются вставки, изготовленные из материалов на основе алюминия;
  • для алюминиевых блоков, к которым подходят только дорогостоящие и дефицитные гильзы оригинального происхождения, допускается установка чугунных втулок с тщательным подбором тепловых зазоров.

При качественной и правильной гильзовке алюминиевого блока цилиндров съемными втулками из чугуна можно обеспечить дополнительный ресурс двигателя в 130-150 тыс. км.

Для установки гильзы выполняется расточка цилиндров со строгим соблюдением правильной геометрии посадочных гнезд. В ситуации с возникновением эллипсообразности загильзованного цилиндра уже нельзя рассчитывать на нормальную и долговечную работу двигателя. Для получения высокой точности внутренних поверхностей выполняется их абразивная обработка при помощи хонинговальных наконечников (хонинговка).

Горячее гильзование блока цилиндров подразумевает нагрев блока до температуры +140-150С с последующей установкой в термически расширенное посадочное гнездо охлажденной в жидком азоте втулки. Чтобы избавиться от образования конденсата, гильза предварительно обрабатывается специальным средством. Данный метод позволяет добиться плотной посадки втулки и оптимального натяга по всей площади ее соприкасания с поверхностями блока.

Также может применяться гильзовка блока цилиндров методом запрессовки. Эта технология не предусматривает предварительную расточку посадочных цилиндрических отверстий. Гильза устанавливается в блок на специальный герметик, после чего и происходит ее запрессовка.

Признаки неисправности

Для начала рассмотрим основные симптомы неисправностей при холодном запуске силового агрегата. Начнем со свиста, стука и прочих шумов.

Изношенный приводной ремень

Свист, стук и шум

Как показывает практика, чаще всего стук и свист в двигателе обусловлены неполадками в работе ремней, роликов натяжителя или в изношенных валах:

Ремни. Чтобы найти поломку, понадобится специальная проникающая смазка. Когда мотор только начал работать первое время после запуска, смазку необходимо распылить на приводные ремешки генераторного устройства, усилителя рулевого колеса, а также кондиционера. В разных авто эту функцию может выполнять один ремень или несколько. Если после обработки ремешков смазкой свист или стук пропали, то значит, ремни следует заменить.
Еще одной причиной свиста и стука является ролик натяжителя, в данном случае, если ум не пропал, нужно также обработать смазкой ролики газораспределительного механизма, генераторного устройства и кондера. Если звуки пропали, значит ролик необходимо поменять. В противном случае со временем ролик ГРМ может выйти из строя, что приведет к обрыву самого ремня, а это, в свою очередь, может стать причиной повреждения клапанов силового агрегата.
Еще одна часто встречаемая проблема — это износ валов, при этом может проявляться стук и скрежет при запуске мотора

Необходимо уделить внимание диагностике состояния валов генераторного узла, помпы, компрессора гидроусилителя руля и кондера. Если это свист, то в любом случае изношен один из валов.. Изношенный и новый ролики натяжителя

Изношенный и новый ролики натяжителя

Дым

Дым при запуске холодного двигателя — еще одна часто встречаемая проблема.

Но если запуск двигателя сопровождается дымом, в первую очередь нужно понять, какой у него цвет, поскольку причины могут быть разными:

  1. Синий дым обычно является следствием эксплуатации низкокачественной моторной жидкости, а также неправильного или неполноценного ТО машины. Также синий дым может появляться в результате попадания масла в цилиндры ДВС через люфты между стержнями клапанов и втулками, а также через поршневые кольца. Бывает такое, что синеватый оттенок дымка обусловлен износом элементов цилиндро-поршневой группы. Как показывает практика, зачастую мотор прогревается и выхлопной дым может иметь оттенок, но если износ элементов критический, то он наоборот, будет становиться более синим и усиливаться по пере прогрева мотора.
  2. Белый дым — это, как правило, вполне нормальная ситуация, особенно при запуске мотора в холодное время года. Гораздо хуже, если он появляется при пуске ДВС в теплое время года или если он «очень» белый — это свидетельствует о попадании охлаждающей жидкости в цилиндры агрегата. Как правило, причина проблемы в данном случае кроется в пробитой прокладке головки блока цилиндров, поэтому необходимо как можно быстрее избавиться от этой проблемы.
  3. Сизый дым обычно появляется в результате переизбытка горючего в системе либо при нехватке воздуха, а это, в свою очередь, свидетельствует о неполадках в работе системы подачи топлива. Помимо дымка, водитель столкнется с проблемой увеличенного расхода топлива, снижения мощности силового агрегата, а также к его некорректной работе в любом режиме. Если системе не хватает воздуха, возможно, это связано с засорением воздуховодов, износом воздушного фильтрующего элемента, а также выходом из строя различных регулятором. Чтобы определить причину, следует произвести замер давления топлива. Если полученный показатель слишком низкий, топливные фильтры следует поменять (автор видео — канал RemAvtoCLUB).

Низкие и повышенные обороты

Если после старта ДВС работает на нестабильных оборотах, это может быть следствием заедания дросселя, в частности, тем, что узел не может вернуться в начальное положение. Обычно причина заключается в выходе из строя механической части привода или в чрезмерном объеме отложений на внутренних компонентах карбюратора. Необходимо произвести диагностику компонентов привода и произвести очистку дросселя. Для прочистки можно использовать специальное средство для карбюраторов.

Иногда бывает такое, что нестабильные обороты вызваны неправильно регулировкой холостого хода. Поэтому время от времени они могут как повышаться, так и понижаться. В этом случае холостой ход надо просто отрегулировать — как правило, это позволяет решить проблему. Один из вариантов решения проблемы плохого запуска двигателя описан на видео ниже (автор — Сергей Гусельников).

Почему изменяется зазор между поршнем и цилиндром

Конструкторы автомобилей стремятся, чтобы детали двигателя работали в режиме жидкостного трения.

Это такой способ смазки трущихся поверхностей, когда благодаря прочности масляной плёнки или подаче масла под давлением и при требуемом расходе непосредственного соприкосновения деталей не происходит даже под значительной нагрузкой.

Не всегда и не во всех режимах подобное состояние можно удержать. Влияют на это несколько факторов:

  • масляное голодание, подвода смазывающей жидкости, как это делается в подшипниках скольжения коленчатого и распределительного валов, под давлением в зону между поршнем и цилиндром не производится, а прочие способы смазки не всегда дают стабильный результат, лучше всего работают специальные масляные форсунки, но по разным причинам ставят их неохотно;
  • некачественно сделанный или изношенный рисунок хонингования на поверхности цилиндра, призван он удерживать масляную плёнку и не давать ей полностью исчезнуть под усилием поршневых колец;
  • нарушения температурного режима вызывают обнуление теплового зазора, исчезновение масляного слоя и появление задиров на поршнях и цилиндрах;
  • применение некачественного масла с отклонением по всем значимым характеристикам.

Кажется, парадоксальным, но больше изнашивается поверхность цилиндра, хотя она обычно изготовлена из чугуна, это цельный чугунный блок или различные сухие и мокрые гильзы, залитые в алюминий блока.

Даже если гильза отсутствует, поверхность алюминиевого цилиндра подвергается специальной обработке, и на ней создаётся слой специального твёрдого износостойкого покрытия.

Связано это с более стабильным давлением на поршень, которое при наличии смазки почти не снимает с него металл при движении. А вот цилиндр подвержен грубой работе пружинных колец с высоким удельным давлением из-за малой площади контакта.

Естественно, поршень тоже изнашивается, даже если это происходит с меньшей скоростью. В результате суммарного износа обеих поверхностей трения зазор непрерывно увеличивается, причём неравномерно.

Как проверить зазор между поршнем и цилиндром

Для проверки зазора используется измерительная аппаратура в виде микрометра и нутромера, эта пара обладает классом точности, позволяющим реагировать на каждую сотую долю миллиметра.

Микрометром замеряется диаметр поршня в зоне его юбки, перпендикулярно пальцу. Стержень микрометра фиксируется зажимом, после чего нутромер устанавливается на ноль при опоре своим измерительным наконечником на стержень микрометра.

После такого обнуления индикатор нутромера будет показывать отклонения от диаметра поршня в сотых долях миллиметра.

Замер цилиндра производится в трёх плоскостях, верхней части, средней и нижней, вдоль зоны хода поршня. Замеры повторяются вдоль оси пальца и поперёк.

В результате можно оценить состояние цилиндра после износа. Главное, что потребуется – это наличие неравномерностей типа «эллипс» и «конус». Первое – отклонение сечения от окружности в сторону овала, а второе – изменение диаметра вдоль вертикальной оси.

Наличие отклонений в несколько соток говорит о невозможности нормальной работы колец и необходимости ремонта цилиндров или замены блока.

Заводы стремятся навязывать клиентам блок в сборе с коленвалом (шорт-блок). Но часто оказывается гораздо дешевле отремонтироваться расточкой, в тяжёлых случаях – гильзовкой, с заменой поршней на новые стандартные или ремонтного увеличенного размера.

Даже не новых двигателях со стандартными поршнями существует возможность точного подбора зазоров. Для этого поршни распределяются по группам с отклонением диаметра на одну сотку. Это позволяет выставить зазор с идеальной точностью и обеспечить оптимальные характеристики мотора и его предстоящий ресурс.

Источник статьи: http://autovogdenie.ru/zazor-mezhdu-porshnem-i-cilindrom.html

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
