Как проверить щетки генератора мультиметром

Самостоятельно проверяем генератор на «десятке» в домашних условиях

Зачем нужна проверка генератора ВАЗ 2112 инжектор 16 клапанов?

Генератор – это важное устройство в автомобиле ВАЗ 2112 инжектор 16 клапанов, которое отвечает за генерацию электрической энергии, необходимой для питания различных систем и компонентов автомобиля. Неправильная работа генератора может привести к множеству проблем, включая отказ работы электрических приборов в салоне и, в конечном итоге, к выходу автомобиля из строя

Проверка генератора ВАЗ 2112 инжектор 16 клапанов является неотъемлемой частью регулярного обслуживания автомобиля. Эта процедура помогает обнаружить возможные неисправности генератора и принять необходимые меры по их устранению.

Основными причинами, по которым нужно проверять генератор, являются:

  • Проверка эффективности зарядки аккумулятора: генератор отвечает за поддержание заряда аккумулятора в норме. Если генератор не функционирует должным образом, заряд аккумулятора может опуститься, что приведет к тому, что автомобиль не сможет завестись.
  • Обнаружение повреждений генератора: проверка генератора помогает обнаружить повреждения такие, как изношенные ремни привода, корпус генератора, выпрямитель, статор или ротор. Если такие повреждения будут обнаружены, их следует немедленно устранить, чтобы избежать дальнейших проблем.
  • Проверка стабильности электрической системы автомобиля: генератор отвечает за подачу энергии во все электрические устройства автомобиля. Проверка генератора помогает убедиться, что все электрические системы работают должным образом и получают достаточную энергию.

В целом, проверка генератора ВАЗ 2112 инжектор 16 клапанов является важной процедурой, которая позволяет обнаружить и устранить возможные неисправности в работе генератора, обеспечивая надежную работу всех электрических систем автомобиля

Распространенные поломки

Неисправности генератора могут быть электрическими или механическими. К ним можно отнести:

  • утрату работоспособности регулятора напряжения;
  • поломка выпрямительного блока (диодного моста);
  • замыкание статорных обмоток;
  • замыкание тока в обмотке ротора;
  • износ подшипников и щеток.

Читать также: Схема автоматического зарядного устройства для аккумуляторов 12в

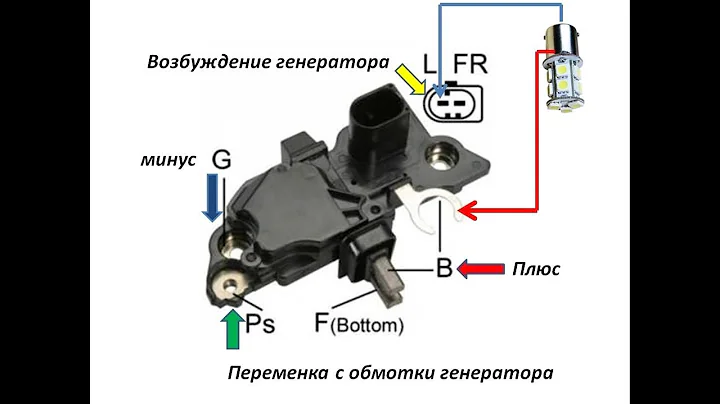

Регулятор напряжения

Назначение этого узла — нормализация напряжения перед его подачей в автомобильную электроцепь. Произвести проверку исправности регулятора можно посредством проверки напряжения, которое подается им на аккумуляторные клеммы. Этот показатель зависит от модели и марки транспортного средства и варьируется в пределах 13,5−15,5 В. Потому заблаговременно следует узнать, какой именно вольтаж выдает именно ваш тип регулятора. Сделать это можно, если изучить руководство по использованию машины. Для примера можно взять автомобиль ваз 2107 или 2110, так как у этих транспортных средств встречаются самые типичные неисправности, связанные с интегралкой и реле.

Использование мультиметра

Для проверки генератора ваз 2110 мультиметром нужно перевести прибор в режим вольтметра. Затем нужно подключить его щупчики к аккумуляторным клеммам. Самое главное — соблюдать полярность и выключить автомобильный двигатель. Напряжение в норме варьируется от 12 до 12,8 В. Далее процедуру следует повторить, но уже при запущенном моторе. Показатели напряжения должны подняться до 13,5−15,5 В. Меньшая и большая величина напряжения свидетельствует о неисправности генератора.

Проверка генератора без снятия с машины

Мост из диодов исполняет функции своеобразного преобразователя переменного тока. В его составе находятся три отрицательных и три положительных диода.

Перед проверкой моста нужно отключить все провода, идущие от него и от регулятора напряжения. Также заранее нужно убрать якорь «массы» с АКБ. Сначала нужно проверить выпрямитель на предмет короткого замыкания. Активируем режим омметра на мультиметре и подключаем красный (положительный) щупчик к положительному контакту диодного моста, а отрицательный щуп — к поверхности корпуса самого генератора. Если выпрямитель полностью исправен, то показания измерительного устройства устремятся к бесконечности. В остальных случаях выпрямитель будет неработоспособным.

Тестирование статорных и роторных обмоток

Распространенной поломкой генератора автомобиля считается замыкание обмоток. Оно происходит при слишком интенсивных скачках тока, износа щеток и попадания жидкости.

Итак, ротор нужно извлечь и найти на его конструкции пару контактных колец, которые нужно будет прозвонить. Запустив режим омметра на мультиметре, подключаем к этим колечкам щупчики. Нормальное сопротивление — 2−6 Ом. Если у вас получились большие значения, то между контактными кольцами произошло нарушение контакта. Если же прибор показывают меньшие значения, то произошло межвитковое замыкание.

Затем следует замерить показатель сопротивления между нулем и выводами обмоток. Нормальный показатель — не меньше 0,3 Ом.

Износ щеток и подшипников

Если вы уже разобрали генератор, то желательно проверить и то, в каком состоянии находятся щетки. Они могут износиться или же поломаться из-за перекоса роторного вала. В том случае, если щетки повредились, их следует поменять на новые.

Внутри автомобильного генератора находится пара подшипников. Один зафиксирован на роторном валу, другой — по центру крышки. Свист и гул генератора при работе мотора — явный признак износа подшипника. При этом корпус генератора может сильно нагреваться. Если вы заметили такие признаки, то подшипники лучше сразу же заменить, иначе вы можете столкнуться с более серьезными неисправностями.

Произвести проверку подшипника можно, если снять с генератора ремень и попытаться провернуть его вал своей рукой. В том случае, если вращение детали происходит свободно и легко, то все в порядке. Если вращать ротор трудно, то с заменой подшипников тянуть не стоит.

Как проверить генератор на работоспособность? Самостоятельная проверка и ремонт генератора

Генератор – это типичная электрическая станция, обеспечивающая энергией все системы мотора: питания, остывания, зажигания, потому выход его из строя безизбежно повлечет за собой другие неисправности. Чтоб не допустить поломки, нужно систематически проводить его диагностику, а если проблем избежать не удалось, немедля чинить.

В этой статье мы побеседуем о том, как проверить генератор на работоспособность, не прибегая к помощи профессионалов. Но до этого давайте разберемся в симптомах его вероятных дефектов.

Читать также: Степень раскисления стали это

Шаг 2: Демонтаж генератора

Перед началом демонтажа генератора ВАЗ 2112 инжектор 16 клапанов необходимо отключить подключение к аккумулятору, чтобы избежать возможности короткого замыкания и повреждения электрической системы автомобиля.

  1. Отверните крепежные винты, которые фиксируют клеммы аккумулятора. Установите клемму в безопасное место, чтобы она не мешала при работе с генератором.
  2. Отсоедините токовую шину от клеммы «+» аккумулятора и установите ее в сторону.
  3. Отсоедините крепление генератора, обычно это несколько болтов или гайков. Отверните их, используя подходящий инструмент.
  4. При необходимости снимите ремень привода генератора. Для этого отверните натяжитель ремня и снимите его с соответствующих шкивов.
  5. Осмотрите генератор на наличие повреждений или износа. Если обнаружены какие-либо дефекты, рекомендуется заменить генератор на новый.

После завершения демонтажа генератора, можно приступить к следующему этапу — проведению проверок и обслуживанию.

Последовательность действий

  1. Сначала необходимо проверить реле генератора . Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора.
  2. Проверяем диодный мост , состоящий из шести диодов. Из них три можно назвать «положительными», а три — «отрицательными». Половина диодов имеет массу на аноде, а остальные — на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны — значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста.
  3. Проверяем статор генератора . Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале — стремящимся к бесконечности. Если тестер показывает меньше 50 КОм — значит, автогенератор скоро выйдет из строя.
  4. Проверяем ротор генератора . Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие — напряжение бортовой сети 12В.

Диодный мост генератора на четырнадцатой – это целая система электрического характера, диодная цепочка, которая преобразует ток переменный в ток постоянный. Если у вас полетел этот самый мост (или выпрямительный блок), то вы рискуете жизнью своего генератора и аккумулятора, так как выпрямительный блок сосет электроэнергию в больших количествах. Кстати, неполадки с этим блоком могут по-разному сказаться на жизни аккумулятора – посадить до минимума или наоборот перезарядить. Хорошего мало в обоих случаях.

Опасность неисправного блока еще и в том, что диоды призваны передавать ток в одностороннем порядке: от генератора к аккумулятору, а если они поломаны, то ток гуляет в обе стороны, таким образом, можно запороть всю систему электрики в четырнадцатой.

К сожалению, проблему не всегда видно сразу. Диоды могут перегореть, они могут намочиться и замкнуть. Часто случается так, что дело вовсе не в диодной системе, а, например, в шейке генератора, или регуляторе напряжения.

Проверка напряжения генератора ВАЗ 2112

Генератор в автомобиле ВАЗ 2112 отвечает за подачу электроэнергии на аккумулятор и обеспечивает работу всех электроприборов в автомобиле. Проверка напряжения генератора с помощью мультиметра может помочь определить работоспособность генератора и выявить возможные проблемы.

Для проверки напряжения генератора ВАЗ 2112 с помощью мультиметра выполните следующие шаги:

  1. Убедитесь, что автомобиль выключен и рукоятка аварийной световой сигнализации выключена.
  2. Подключите черный провод мультиметра к отрицательному клемму аккумулятора.
  3. Подключите красный провод мультиметра к положительному клемму аккумулятора.
  4. Установите мультиметр в режим измерения постоянного напряжения (DCV).
  5. Запустите двигатель и удерживайте его на средних оборотах.
  6. Проверьте напряжение на клеммах генератора. Обычно напряжение должно быть около 13.8-14.4 Вольт.
  7. Если напряжение генератора значительно ниже или выше нормы, возможно, у вас есть проблемы с генератором или регулятором напряжения.

Важно помнить, что проверка напряжения генератора ВАЗ 2112 с помощью мультиметра может дать только предварительные результаты и не является окончательным диагностическим решением. Если вы обнаружите отклонения от нормы, рекомендуется обратиться к специалисту для более подробной проверки и ремонта генератора

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

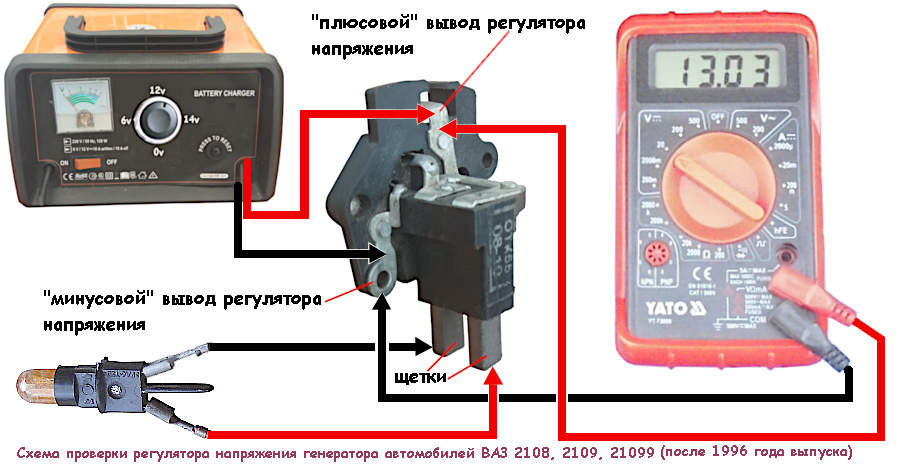

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Принцип работы генератора Ваз 2110

При запуске двигателя пусковой ток на стартер подается от аккумулятора. Но сам аккумулятор не вырабатывает энергию, а только ее накапливает и потом отдает. Если использовать для питания всех потребителей только АКБ, то она быстро разрядится.

Автомобильный генератор производит электроэнергию, заряжает АКБ и питает бортовую сеть автомобиля во время работы двигателя (при достижении им определенных оборотов вращения коленчатого вала). Автомобильный генератор Генератор начинает вырабатывать электрический ток начиная с частоты вращения холостого хода, однако, на оптимальный режим работы он выходит при достижении двигателем 1600-1800 об/мин и более.

Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

  1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
  2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
  3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
  4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
  5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
  6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
  7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
  8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
  9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
  10. Все зависит от степени повреждения его частей. Итак:
  11. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
  12. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
  13. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
  14. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
  15. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
  16. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
  17. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
  18. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
  19. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат. Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

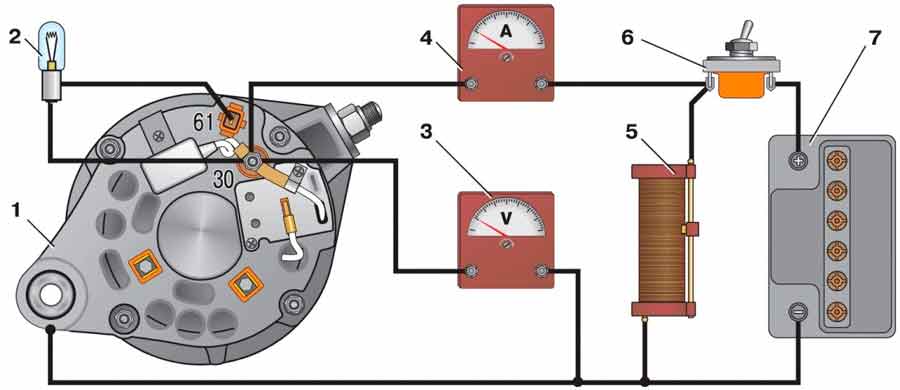

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

  1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
  2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
  3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
  4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
  5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

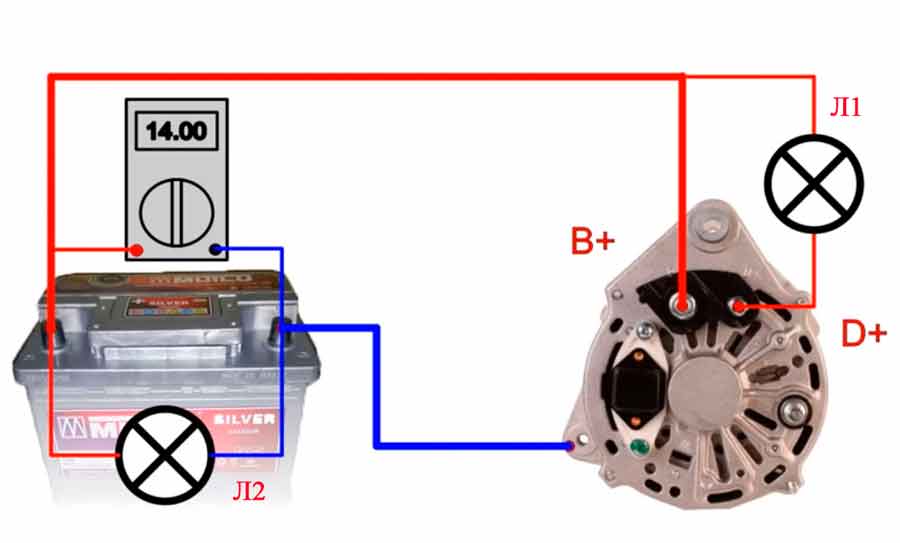

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Как проверить генератор не снимая с машины

Проверку автомобильного генератора необходимо выполнять в случае неполадок в работе автомобиля, а точнее электросхем бортовой сети.

Это можно сделать при помощи контрольного прибора, например, мультиметра. Также можно использовать опыт наших отцов и дедов, произвести проверку, отключив высоковольтный контакт с клеммы АКБ.

Исследование проводится следующим образом:

1. Мультиметром проверяется напряжение на клеммах аккумуляторной батареи в двух стадиях: без нагрузки и при включённой силовой установке.

В первом случае нормальным считается напряжение от 12,5 до 12,8 В, во втором – от 13,8 до 14,8 В (2000 об/мин).

После замера при запущенном двигателе нужно подключить к работе локальных потребителей электроэнергии: кондиционер или отопитель, автомагнитолу, приборы освещения, обогрев стекла и зеркал.

2. Второй способ требует аккуратности в исполнении и определённой сноровки. Первым делом нужно запустить в работу потребителя энергии.

Лучше всего поможет определить неисправность включённый свет оптических приборов – ближних/дальних фар.

Во время работы мотора на холостом ходу следует отсоединить минусовой провод АКБ, предварительно ослабив его крепление на клемме.

Если при этом фары не погаснут, а двигатель будет продолжать работать, то значит, генератор находится в исправном состоянии.

Прежде, чем приступить к дальнейшим проверкам, напомним вкратце о конструкции автомобильного генератора.

Устройство состоит из:

  1. Ротора.
  2. Статора.
  3. Регулятора напряжения.
  4. Диодного мостика.
  5. Щёточного узла.
  6. Переднего и заднего подшипника.

Устройство генератора.

Также в неё входит шкив, через который передаётся механическая энергия, поступающая с коленвала, а также защитная крышка моста диодов, кожух генератора.

Перед проверкой составляющих генератора на дефект необходимо выяснить состояние ременного привода и подшипников.

Если ремень нормально натянут, подшипники при вращении не шумят, значит с этими деталями всё в порядке, можно заниматься последующей поверкой.

Замена ремня генератора

Мотивация установки нового ремня:

  • заканчивается гарантийный срок службы, ориентировочно 40 – 50 тысяч километров пробега;
  • в процессе очередного обслуживания обнаружены критические приметы разрушения изделия (потёртость, разрывы, сильное растяжение, расслоение).

Процедура осуществляется по описанной выше методике, за исключением:

  • отсутствует необходимость полного удаления болтов, достаточно предоставить возможность свободного наклона генераторного блока;
  • не нужно отключать провода.

Выполнить натяжку ремня регулировочным болтом. Нормальной величиной считается прогиб 1 — 1.5см при нажатии на ленту посередине между шкивами коленчатого вала, генератора.
