Как долго держится давление в топливной рампе

Виды РДТ

В ВАЗ 2114 применяется два вида регуляторов давления топлива. Они отличаются местом установки, размером и ценой. Тип РДТ зависит от года выпуска автомобиля и системы его топливоподачи.

Если в автомобиле топливная система с обраткой (на топливной рампе две трубки) устанавливается РДТ наружного исполнения.

Система с обраткой и РДТ наружнего исполнения

Если авто оснащена топливной системой без обратки (на топливной рампе одна трубка) РДТ устанавливается в баке на стакане бензонасоса.

Система без обратки и РДТ внутреннего исполнения

РДТ старого образца

Такой тип регулятора устанавливается на более старые модели ВАЗ 2114 имеющих объем двигателя в 1,5 литра и топливную систему с обратной магистралью. Регулятор в таком случае установлен непосредственно на топливной рампе, а к нему подключена трубка сброса избыточного топлива в обратку, которая ведет в бак.

РДТ с.о. довольно часто выходит из строя и имеет стоимость выше, чем у РДТ н.о.

РДТ нового образца

Данный регулятор устанавливается на автомобили объемом 1,6 литра. У таких авто отсутствуют обратная топливная магистраль. Избыточное топливо образующиеся в процессе работы ДВС сбрасывается, прям в бак, так как РДТ н.о. установлен в баке на стакане бензонасоса.

Характеристики бензонасоса Bosch ВАЗ 2110 (давление и производительность)

Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о насосах топливных на ВАЗ 2110 Bosch, то это есть некорректный запрос.

Под топливными насосами подразумевается чаще всего топливные насосы высокого давления они же ТНВД и это ближе к дизельным топливным системам. Бензиновые двигателя имеют бензонасосы — механические и электрические.

На Ваз 2110 электрический бензонасос Bosch, наверно самый популярный бензонасос, потому, как имеет сравнительно невысокую цену и универсальные размеры, а так же доступность в большинства магазинах.

Как выбрать бензонасос bosch хорошего качества?

Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch, не устанавливая его на автомобиль и предостережения по установке.

Производительность бензонасоса Bosch — от 3 до 3,8 bar

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

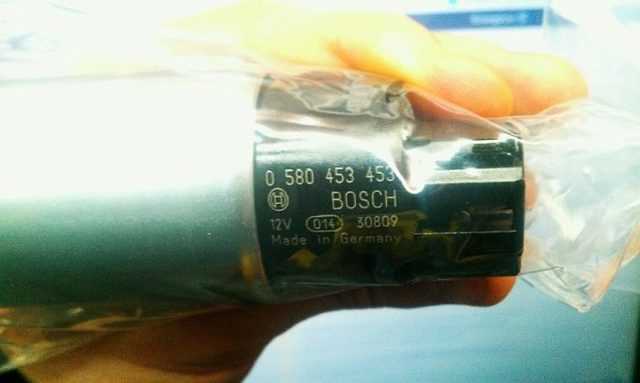

Характеристики бензонасоса Bosch 0580453453

Специально для своих читателей, заморочился и промерял бензонасос, что лежит у меня на витрине. На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром корпуса. Почему? Диаметр корпуса можно регулировать прокладкой из бензостойкой резины.

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все :). Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Длина бензонасоса:

• Бензонасос Bosch 0580453453 — 105 мм
• Бензонасос Bosch 0580453449 — 65 мм
• Бензонасос Bosch 0580453465 — 90 мм

Как купить бензонасос bosch хорошего качества?

На рынке бензонасос Bosch стоит в двое дешевле, чем у меня. Приведу более точную информацию, розничная цена бензонасоса Bosch Ваз 2110 на рынке или в недобросовестных магазинах дешевле закупки оригинального бензонасоса Bosch на 10$.

Я его покупаю грубо за 300 грн, у официального поставщика и знаю, что это оригинал, а подделка бензонасоса Bosch продается за 220-250 грн в розницу.

Погруженные бензонасосы смазываются и охлаждаются топливом. Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает. При работе на сухую перегрев и стирание щеток. Срок службы бензонасоса очень большой.

Встречались иномарки, которые спустя более 25 лет решились менять бензонасос, только по той причине, что стал плохо качать, такой машиной была Honda Accord 2.0 1986 года. Для меня были удивительно слышать, когда мне дедушка, он же водитель, этого автомобиля, рассказывал, как он тестировал.

Говорит, беру баночку, налил водички, включил на аккумуляторе, смотрю струя слабая, я и понял, что он уже старый. Насос стоял оригинальный, я его лично держал в руках. Давление создаваемое бензонасосом может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Bosch с ВАЗ 2110.

Лада Приора. Давление топлива

Лада Приора. Давление топлива

Slymas » 24 авг 2015, 23:01 | Cообщение: #1

Приехала чОрная приора. Побитая жизнью снаружи слегонца.Хозяин говорит, что ездил на ней и не заморачивался, пока на данном авто не прокатился его друг, который много ездит на приорах.И друг сказал, что все приоры валят, а эта не едет вообще. Уж он то знает!Так она и попала ко мне.Пробег 153 тыс.км.

Сделал тест эффективности цилиндров, но он показал, что при тапке в пол все цилиндры пытаются разогнаться, но у них это не получается – начинается массовый провал по всем цилиндрам.

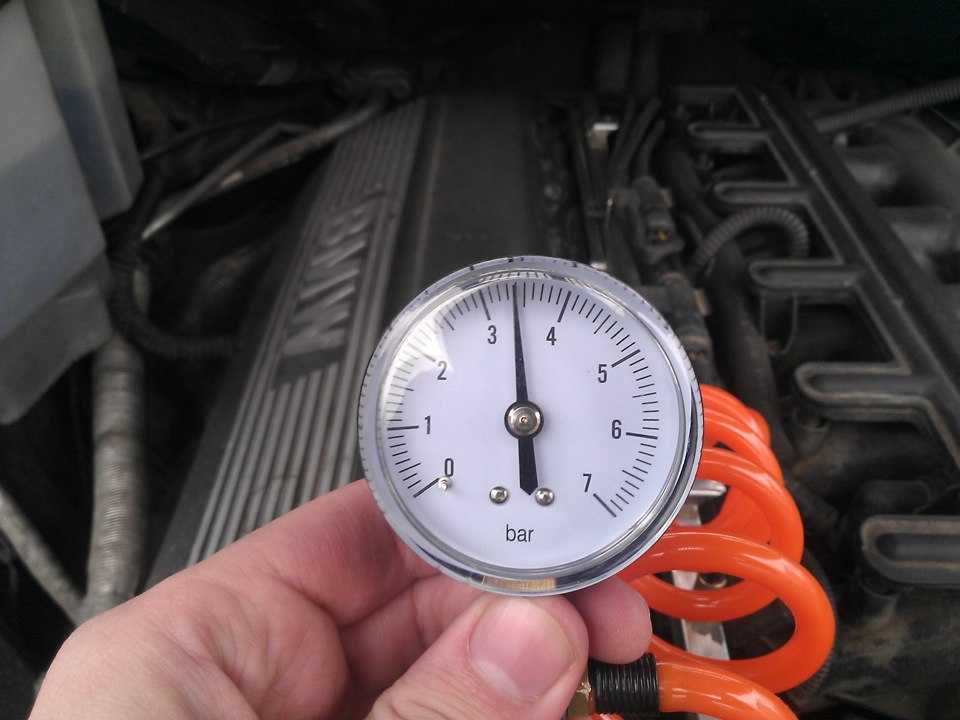

Подключил топливный манометр и вот что обнаружил:

Неисправность №1.После запуска на хх 3.5 бар. В интернете нашел, что должно быть 3.8 – 4.0 бар.

Неисправность №2.При перегазовке до отсечки давление падает до 2.5 бар.

Неисправность №3.В течение примерно минут пяти при тестах определения неисправностей №1 и №2 давление на хх постепенно упало до 3.0 бар.При перегазовке до отсечки очень кратковременно падало до 2.5 бар, затем подскакивало мгновенно немного выше 3.0 и затем останавливалось на 3.0

После того как двигатель заглушил давление топлива почти не упало. Т.е. обратный клапан в бензонасосе и РДТ исправны.

Налицо проблема с топливной системой.Но как выявить, что конкретно неисправно исходя из моих опытов?

1.Наружный фильтр тонкой очистки менять однозначно.2.Фильтр грубой очистки тоже.3.Менять ли бензонасос? Скорее всего да. Даже исходя из пробега и после визуальной оценки фильтра грубой очистки.4.И исправен ли регулятор давления? ХЗ. Думаю, что нет, т.к. именно он ограничивает давление сверху. Но почему у него изменился порог регулирования за 5 минут работы?

Подскажите, пожалуйста, прав ли я в своих рассуждениях?

Автомобиль уехал, но приедет позже на замену того, что я скажу.

Re: Лада Приора. Давление топлива

КФЛ » 24 авг 2015, 23:56 | Cообщение: #2

Re: Лада Приора. Давление топлива

михаил58 » 25 авг 2015, 05:37 | Cообщение: #3

Re: Лада Приора. Давление топлива

Slymas » 25 авг 2015, 10:41 | Cообщение: #4

КФЛ , правильно поняли.Вопрос заключается в том, как все правильно отбраковать?С фильтрами все понятно и однозначно – под замену.Бензонасос как отбраковать?Вынимаю его из модуля, подключаю питание, выход к манометру и опускаю в бензин. Смотрим давление в стенку.Все верно?

РДТ как отбраковать?Заменить оба фильтра, проверить бензонасос, собрать все в бак и измерить заново давление топлива на работающем двигателе.Если оно не стало около 4 бар, то методом исключения неисправен РДТ?

Провалы давления при перегазовке – это симптом забитости фильтров.А вот почему давление топлива было 3.5, что ниже положенного, а потом через 5 минут работы стало 3.0 ?Кто его снизил? РДТ или у бензонасоса после прогрева упала производительность?

Re: Лада Приора. Давление топлива

КФЛ » 25 авг 2015, 11:15 | Cообщение: #5

Чтобы проверить давление топлива, насос демонтировать не обязательно. Меняем фильтр, подключаем манометр к магистрали подачи топлива , включаем зажигание и смотрим, давление должно быть не менее 5 кг (двигатель стоит). РДТ должен держать давление в рампе не менее 3,8 кг, проверяется на ХХ, при прогазовке давление не должно проваливаться.

Я имел в виду что «не едет» может быть не только от недостаточного давления топлива если принять во внимание значительный пробег. Нужно проверять все системы двигателя. И , судя по задаваемым вопросам, тему в раздел для начинающих

И , судя по задаваемым вопросам, тему в раздел для начинающих.

Re: Лада Приора. Давление топлива

Slymas » 25 авг 2015, 14:22 | Cообщение: #6

КФЛ , спасибо!Посмотрел как устроен модуль насоса в отечественном автопроме. Думал, что там как на иномарках – выход после РДТ.Оказалось, что все проще – один выход с насоса, второй вход на РДТ, а фильтр снаружи.

и что она относится к «не едет»

Дальше ЭРЦ и давления топлива не дошел, т.к. было некогда.Двигатель еще на хх потрухивало – вероятен еще подсос воздуха.И до ДМРВ я не успел добраться.

Владелец авто рассказал, что ему сказали раз авто не едет, то нужно делать капремонт двигателя.И если действительно нужно ремонтировать двгитель, то он будет продавать автомобиль.А если двигатель в норме, то тогда будет устранять неисправности.

Машина дергается, пропала резвость или двигатель плохо заводится? Одна из причин подобных неисправностей может быть связана с давлением топлива. Рассмотрим инструкцию по замеру давления в топливной рампе, а также особенности, которые могут возникнуть в ходе этого мероприятия.

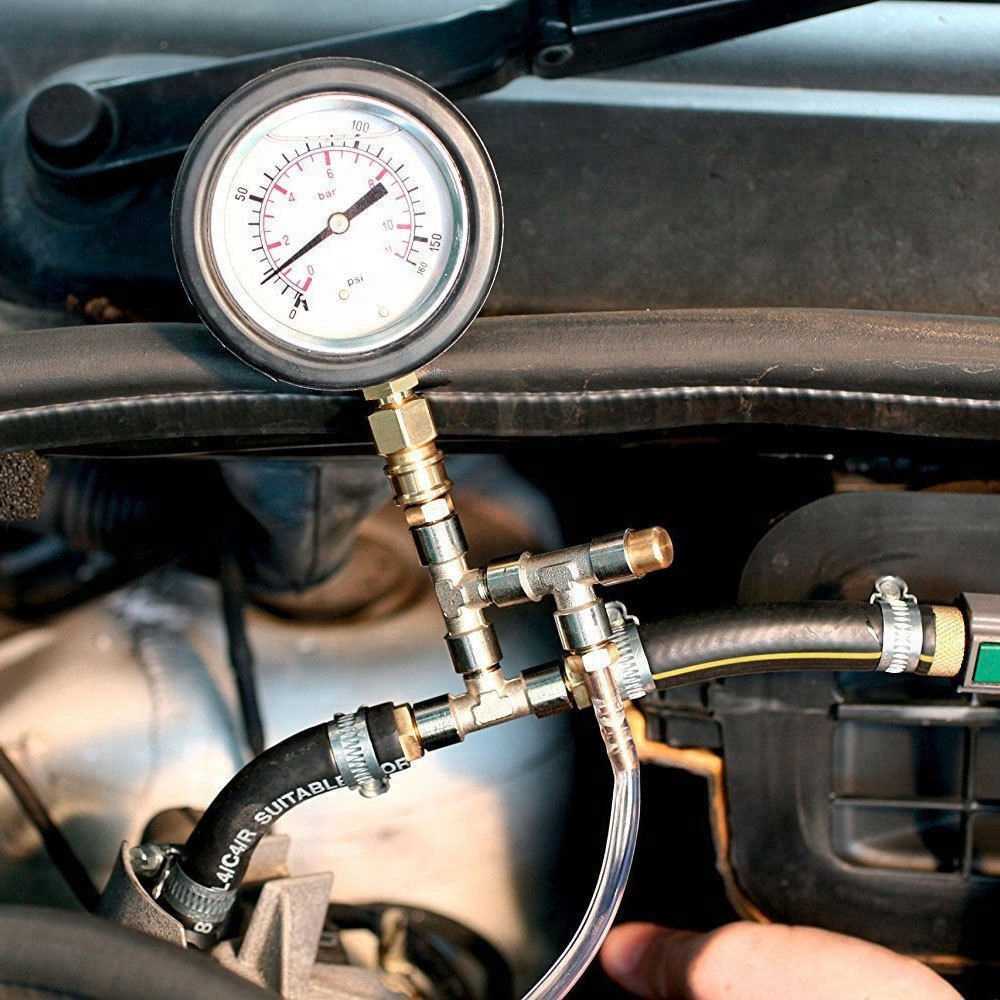

Проверка давления топлива выполняется аналогично для всех автомобилей Лада (Гранта, Калина, Приора, Ларгус, Веста, Нива 4х4 и XRAY), т.к. все эти модели имеют однотипные двигатели.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Что проверяли?

Основные рабочие параметры электробензонасоса — производительность и давление. Давление мы проверили как при «нормальном» напряжении 13,5 В, так и при запредельно низком 6,0 В, сымитировав ситуацию с севшим аккумулятором. Ведь обидно раскрутить из последних сил коленвал и при этом не пустить мотор из-за отсутствия давления в топливной рампе.

Замерили токи потребления электродвигателем как при максимальном давлении в магистрали, так и при постоянном (поддерживаемом регулятором) в 3,9 бар. Оценили потребляемую мощность. Определили часовую производительность насосов и напряжение, при котором начинает открываться регулятор давления.

Под занавес испытаний погоняли насос «на сухую» — чтобы проверить правдоподобность известной страшилки про опасность работы в таких режимах. Один из насосов даже принудительно затормозили механически, чтобы оценить, как долго он продержится в режиме «кипятильника». Питание бензонасосов обеспечивал лабораторный стабилизированный источник Mastech HY3030E. Рабочей жидкостью стал бензин АИ‑95. Давление измеряли поверенным образцовым манометром Intercomp.

Высокая цена бензонасоса не должна вводить в заблуждение: он продавался в сборе с топливным модулем. Насос мы испытывали отдельно, и он оказался твердым середнячком: занял четвертое место по производительности, а по напряжению начала открытия регулятора стал третьим.

Снятие и разборка топливного модуля

Работу проводим для замены датчика указателя уровня топлива, регулятора давления топлива, сетчатого фильтра и топливного насоса. Сбрасываем давление в системе питания (см. «Замена топливного фильтра»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В салоне автомобиля поднимаем подушку заднего сиденья (см. «Снятие заднего сиденья») и отгибаем клапан шумоизоляции, закрывающий крышку лючка в полу кузова под задним сиденьем.

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка…

…и снимаем крышку. Подняв фиксатор колодки жгута проводов…

…отсоединяем колодку от разъема крышки топливного модуля.

Нажав на пружинный фиксатор, отсоединяем наконечник 1 тройника от штуцера крышки топливного модуля. Сжав фиксаторы (в направлении стрелок) наконечника 2 трубки подачи топлива, отсоединяем наконечник от штуцера крышки топливного модуля.

Головкой «на 10» с удлинителем отворачиваем 8 гаек крепления прижимной пластины топливного модуля. Снимаем со шпилек горловины бака пружинные шайбы и «массовый» провод.

Снимаем прижимную пластину.

Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, вынимаем топливный модуль из бака. Сливаем оставшееся в модуле топливо в заранее приготовленную емкость.

При необходимости замены снимаем кольцевую пластмассовую проставку.

Обратие внимание: при последующей установке проставки ее разрез должен совпасть с выступом на крышке топливного модуля

Снимаем уплотнительную резиновую прокладку. Закрываем отверстие в топливном баке, чтобы в него не попали посторонние предметы. Разборку топливного модуля проводим на верстаке. При необходимости замены уплотнительных колец регулятора давления топлива или самого регулятора…

…отсоединяем наконечник провода «массы» от вывода на корпусе регулятора.

Поддев отверткой, вынимаем скобу крепления регулятора давления топлива.

Пассатижами вынимаем регулятор из гнезда крышки модуля.

Снимаем два уплотнительных резиновых кольца регулятора. Устанавливаем регулятор давления топлива в обратной последовательности. Уплотнительные кольца регулятора заменяем новыми. Перед установкой уплотнительных колец регулятора наносим на кольца тонкий слой моторного масла. Для замены датчика указателя уровня топлива или топливного насоса регулятор давления топлива снимать не нужно. С внутренней стороны крышки модуля…

…отверткой отжимаем фиксирующую пластину общей колодки проводов…

…и отсоединяем колодку проводов от разъема крышки. Нажав на фиксатор…

…отсоединяем колодку проводов от топливного насоса. Для снятия датчика указателя уровня топлива…

…отжимаем два фиксатора датчика…

…и сдвигаем датчик по пазам корпуса в сторону крышки.

Снимаем датчик указателя уровня топлива с колодками проводов. Устанавливаем датчик указателя уровня топлива в обратной последовательности. При замене топливного насоса датчик указателя уровня топлива лучше снять, чтобы не повредить его.

Отверткой поддеваем сливную трубку… …и отсоединяем ее от корпуса модуля.

В проточке одной из направляющих стоек крышки модуля расположено стопорное кольцо. Снимаем его, поддев лезвием шлицевой отвертки.

Нажав четыре фиксатора держателя насоса…

…снимаем крышку топливного модуля в сборе с держателем и топливным насосом.

Снимаем с направляющей стойки крышки пружину.

…снимаем сетчатый фильтр.

Вынимаем стопорную шайбу из щели корпуса сетчатого фильтра.

Отверткой отжимаем пластмассовую защелку держателя…

…и пальцем выталкиваем топливный насос из держателя. Нагреваем пластиковую гофрированную трубку на патрубке насоса над емкостью с кипящей водой…

…и снимаем трубку с патрубка насоса. На автомобиле установлен топливный насос BOSCH 0580454035.

В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса Сборку и установку топливного модуля проводим в обратной последовательности

При установке сетчатого фильтра обратите внимание на состояние стопорной шайбы, если она помята, ее необходимо выправить или заменить. При установке топливного модуля в бак…

…стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на штуцерах крышки топливного модуля указывают направление движения топлива. Наконечники тройника и топливной трубки надеваем на штуцеры крышки модуля до щелчков фиксаторов. Перед закрытием крышки лючка в полу кузова под задним сиденьем необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.

Прокачка тормозов на Лада Приора

После обслуживания или ремонта тормозной системы автомобиля Лада Приора, необходима прокачка гидропривода тормозов для удаления излишек воздуха. Думаю не стоит рассказывать о том, какие могут быть последствия если проигнорировать данную процедуру.

– при однократном нажатии на педаль — увеличенный ход педали, ее «мягкость»;

– при многократных нажатиях на педаль — постепенное уменьшение хода педали с одновременным увеличением ее «жесткости».

Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

Полезный совет. Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Очередность прокачки тормозных механизмов:

Вам потребуются: ключ «на 8», резиновый шланг, сосуд для сбора тормозной жидкости.

Самостоятельная прокачка тормозов на Лада Приора

1. Проверьте уровень и при необходимости долейте тормозную жидкость в бачок главного тормозного цилиндра до метки «MAX».

Внимание. Доливайте тормозную жидкость только той же марки, как и у залитой в систему. Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками

Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками

2

Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками. 2. Установите автомобиль на осмотровую канаву или подъемник

Установите автомобиль на осмотровую канаву или подъемник

Установите автомобиль на осмотровую канаву или подъемник

2. Установите автомобиль на осмотровую канаву или подъемник.

3. Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, вставив отвертку между пластиной и поршнем. Не забудьте вынуть ее по окончании работы.

4. Очистите от грязи и пыли клапан выпуска воздуха на тормозном механизме, из которого предполагается удалять воздух.

5. Снимите защитный колпачок с клапана выпуска воздуха.

6. Наденьте резиновый шланг на головку клапана и погрузите его конец в чистый прозрачный сосуд, частично заполненный тормозной жидкостью (конец шланга должен быть погружен в жидкость).

7. Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). После последнего качка надо удерживать педаль в нажатом состоянии.

8. Отверните клапан выпуска воздуха на 1/2–3/4 оборота. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, полностью заверните клапан выпуска воздуха, после чего помощник должен отпустить педаль тормоза.

9. Повторяйте операции 7 и 8 до тех пор, пока в вытекающей жидкости не будет пузырьков воздуха. При этом контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте жидкость, не допуская снижения уровня ниже метки «MIN».

10. Снимите шланг, вытрите насухо штуцер клапана выпуска воздуха и наденьте на него защитный колпачок. Прокачайте тормозные механизмы остальных колес, если это необходимо.

Примечания. Не используйте повторно слитую при прокачке тормозную жидкость. Если прокачка гидропривода тормозной системы выполнена недостаточно тщательно, то при нажатии на педаль в конце ее хода будет ощущаться повышенная «мягкость» педали.

Рекомендация. Прокачать гидропривод тормозной системы без помощника можно двумя способами. Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, вверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см2). Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру три-четыре раза. При пробном торможении проверьте работу тормозов.

Прокачка тормозов на Лада Приора своими руками успешно завершена. Напомним, что предыдущая статья была про замену подшипника ступицы на Лада Приора.

http://automn.ru/vaz-2170/vaz-25515-10.m_id-1851.m_id2-1874.htmlhttp://wiki.zr.ru/%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Priora_43http://vaz-russia.com/remont-vaz-2170-priora/prokachka-tormozov-na-priore.htmlhttp://womaninred.ru/shema-prokachki-tormozov-priora-bez-abs/http://vazgarage.ru/ladapriora/tormoznaya-sistemapriora/340-prokachka-tormozov-na-lada-priora.html

Подготовительные работы перед заменой топливного фильтра

Прежде чем заменить фильтр на популярной в нашей стране LADA Priora, понятное, дело, нужно купить новый. Предлагаем вам список каталожных номеров требующегося элемента: 21230-1117010-02 или 21230-1117010-00, дополнительно 21230-1117010-01, точно по этим же номерам можно приобрести фильтр для ВАЗовских 9-ки и 10-ки

Не забывайте при покупке обращать внимание на штуцеры для крепежа топливных шлангов. Они всегда должны быть гладкие, а с каждой стороны должен присутствовать выступ для защелкивания пластикового или же пружинного фиксаторов

Замена топливного фильтра на рассматриваемой нами Приоре с «движком» 16 клапанов, разделена на несколько этапов:

• Этап подготовительный. Включает покупку нового фильтра, подготовку инструмента.
• Этап, на котором в топливной системе осуществляется сброс давления.
• Демонтаж старого/установка нового фильтрующего элемента.
• Запуск силовой установки и работа ее работоспособности.

Место установки РДТ

В одном из трех мест устанавливаются устройства по регулированию давления горючего в системе питания мотора:

1. Непосредственно на двигателе.
2. На топливопроводе.
3. В топливном баке.

Во многом размещение зависит от типа изделия и схемы системы бензопровода.

Механический РДТ устанавливается непосредственно на топливной рампе.

При этом топливная магистраль соединяющая бак с двигателем имеет две линии. По первой подается бензин к двигателю, по второй через регулятор лишний бензин уходит обратно в бак.

В системе с электрическим регулятором давления нет рециркуляции горючего. Применяется она реже, но есть преимущество в том, что имеет только нагнетающий трубопровод.

Это упрощает конструкцию системы и уменьшает нагрев бензина (меньше испаряется). При такой схеме питания регулировка давления горючего происходит до того, как оно попадет в рампу. Устройство устанавливают сразу за бензонасосом в баке или врезается в топливную магистраль.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

1. Извлечь реле К2 из разъема.
2. Включить зажигание.
3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

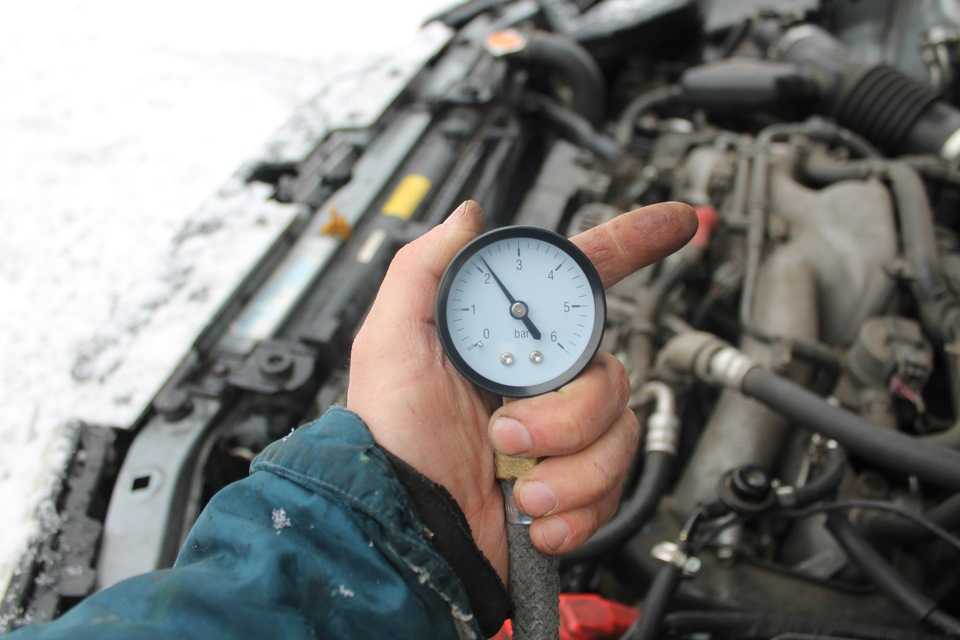

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.

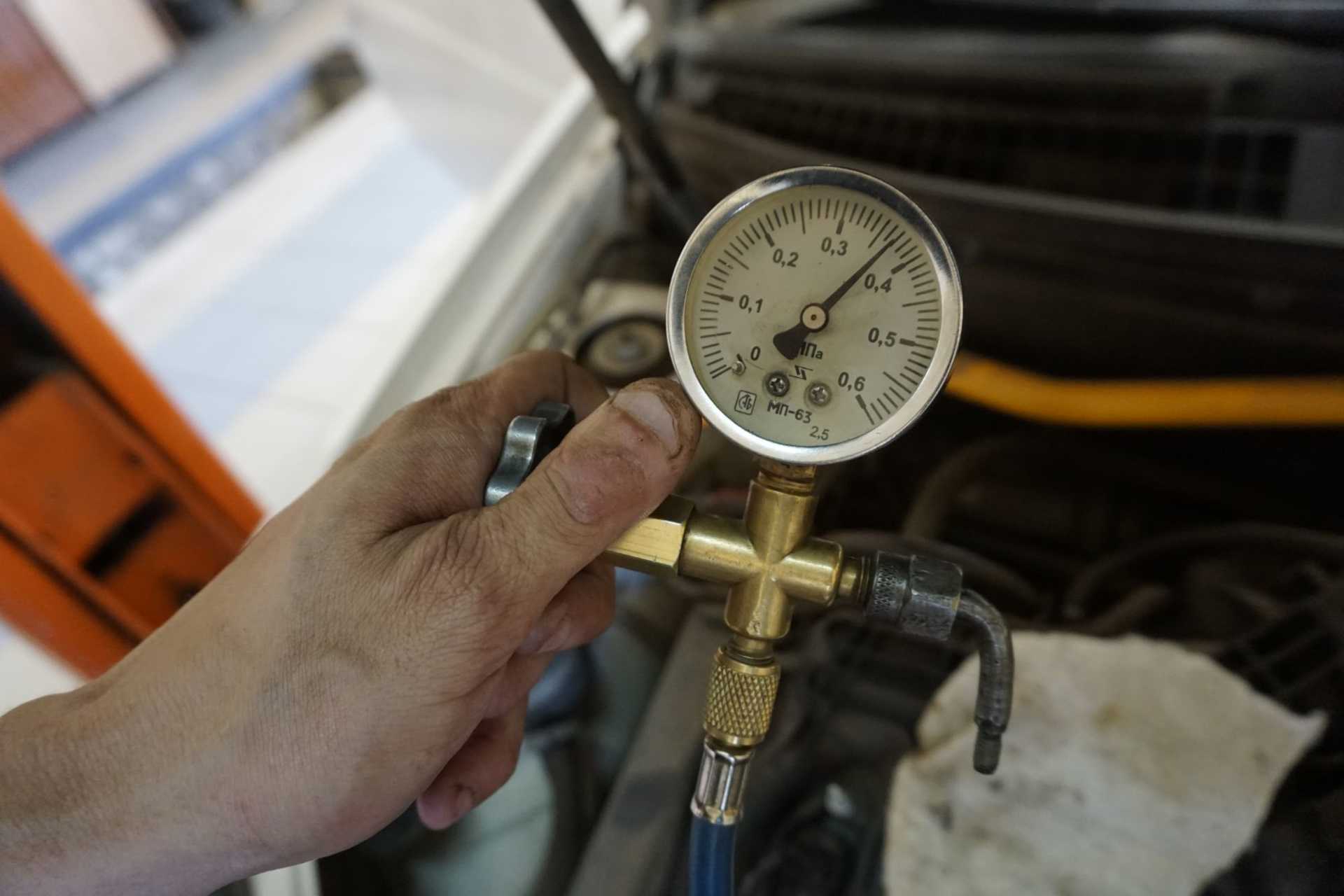

3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.
