Замена ремня генератора рено симбол: фото и видео

Периодичность замены

Обслуживание любой машины начинается с изучения официального мануала. Renault хорошо адаптировала свои модели к российским погодным условиям и качеству дороги. Однако изложенные рекомендации как-то не совпадают с реальным интервалом между заменами моторного масла. В мануале указано, что на всех двигателях, устанавливаемых на модель Renault Symbol, необходимо менять моторное масло с периодичностью 15 тысяч километров. Этот интервал актуален только в том случае, если машина используется в умеренных условиях, не подвергается большим нагрузкам и не сталкивается с резкими перепадами температуры. На уменьшение реального интервала между заменами рабочей жидкости в двигателях Renault Symbol влияют следующие моменты:

частое движение в пробках от светофора до светофора;
жаркое лето и очень холодная зима;
езда на высоких оборотах двигателя;
низкое качество пролитого топлива;
использование моторного масла, не соответствующего требованиям производителя;
некачественные дороги и т д.

Поэтому на самом деле получается, что на автомобилях Renault Symbol масло и масляный фильтр меняют не каждые 15, а каждые 8-10 тысяч километров. Большинство владельцев придерживаются этих показателей. Автомобилисты отмечают, что при соблюдении такого интервала технического обслуживания и использовании качественных смазочных материалов двигатели Renault Symbol работают хорошо, нет проблем и есть возможность сохранить работоспособность силовой установки. В более агрессивных условиях эксплуатации и в случае большого пробега автомобиля, сопровождающегося сильным износом двигателя, частота может быть снижена до 5-8 тысяч километров.

Замена ремня генератора: инструкция для Рено Символ

Если вам требуется замена ремня генератора на вашем автомобиле Рено Символ, следуйте данным инструкциям для правильного выполнения процедуры.

Подготовьте все необходимые инструменты и материалы. Вам может потребоваться гаечный ключ, отвертка, натяжитель ремня, новый ремень генератора.
Установите автомобиль на подходящей высоте или поднимите его с помощью домкрата, чтобы создать достаточно места для работы под автомобилем.
Используя гаечный ключ, ослабьте зажимы клеммы аккумулятора, чтобы отключить его от системы.
Используя отвертку, отступите на один шаг регулировочного винта натяжителя ремня генератора, чтобы снять напряжение с ремня. Отступите регулировочный винт так, чтобы ремень с легкостью снимался с генератора.
Снимите старый ремень с генератора, помня о пути его прохождения через остальные шкивы и ролики.
Убедитесь, что новый ремень совпадает по размеру и спецификациям с оригинальным ремнем.
Начиная с шкива генератора, следуйте пути оригинального ремня и пропустите новый ремень через все необходимые шкивы и ролики, чтобы правильно установить его.
Используя отвертку или другой подходящий инструмент, отступите на несколько шагов регулировочного винта натяжителя ремня генератора, чтобы создать достаточное напряжение на новом ремне.
Визуально проверьте, что ремень находится на своих местах и натянут правильно.
При помощи гаечного ключа заверните зажимы клеммы аккумулятора, чтобы подключить его обратно к системе.
Проверьте работу генератора, убедившись, что он функционирует без проблем и ремень правильно работает.

После выполнения всех этих шагов замена ремня генератора на автомобиле Рено Символ будет успешно завершена. В случае возникновения каких-либо проблем или неполадок, рекомендуется обратиться к квалифицированному специалисту или сервисному центру для получения дополнительной помощи.

Когда пора менять?

Обследование ремешка генератора Рено Логан заключается в визуальном осмотре его внешнего вида, проверки степени его натяжения. Ремень подлежит замене, если обнаружены следующие дефекты:

расслоение боковин;
трещины;
износ зубьев и поверхности;
выкрошенные участки;
масляные следы.

Старый ремешок с трещинами

Обтрепанные края могут появиться по причине неправильной установки ремешка. Масляные следы, как правило, являются следствием протекания сальников коленчатого вала. Из-за их наличия изделие проскальзывает на шкиве, нет достаточного сцепления, ротор не вращается в полную мощность.

Натяжение также играет большую роль в качестве вырабатываемой электроэнергии, когда оно слабое, то ремешок проскакивает и генератор работает не в полную силу. При этом можно услышать, как ремень свистит. В морозную погоду изделия из резины становятся тверже и даже при хорошей натяжке резиновая деталь свистит, когда заводится двигатель. С течением времени ремешок растягивается, поэтому следует следить за его натяжением. Если это возможно, то его нужно подтянуть с помощью натяжителя. Если он растянулся по причине износа, то изделие следует обязательно менять на новое.

Устройство натяжителя

В конструкцию натяжителя входят следующие элементы:

ремень;
ролик;
кронштейн;
соединительные болты и гайки.

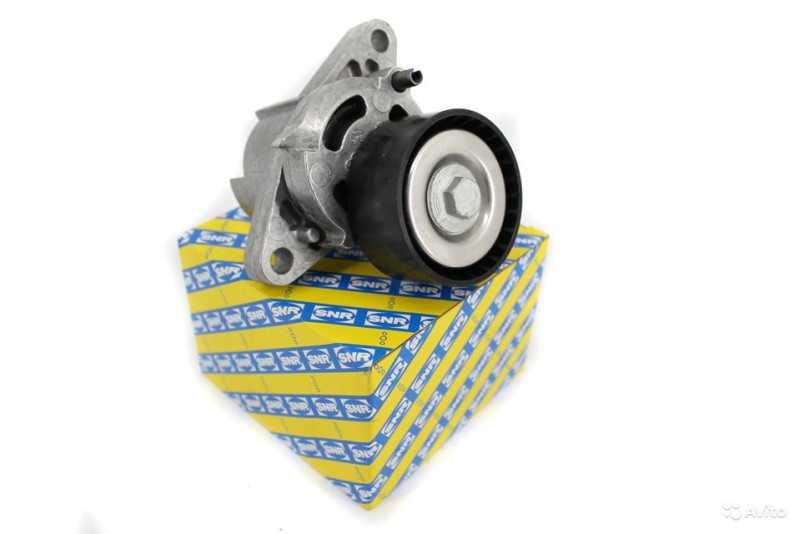

Ролик представляет собой подшипник с посадочной втулкой внутри и пластиковым покрытием снаружи. По ролику перемещается ремень. Ролик закреплен на кронштейне, который, в свою очередь, крепится к двигателю автомобиля с помощью болтов и гаек.

Существует две модификации натяжителя:

Эксцентриковый. Включает подшипник, пластиковую накладку и втулку. Во втулке есть сквозное отверстие, которое смещено относительно центра. Это отверстие служит для закрепления ролика на двигателе автомобиля. Чтобы получить необходимое натяжение ремня, эксцентрик вращают, а затем фиксируют полученный результат с помощью болта.
Кронштейновый. В данной модификации ролик неподвижно закреплен на кронштейне. Конструкция крепится к силовой установке с помощью болтов. Чтобы отрегулировать натяжение ремня, кронштейн перемещают относительно двигателя. Эта модификация сложнее эксцентриковой, но от этого она не становится менее надежной.

Некоторые автозаводы устанавливают в свои автомобили ролики с пружинным кронштейном. В такой конструкции пружина самостоятельно регулирует натяжение ремня, то есть узел является саморегулирующимся.

Какое бы устройство ни имел натяжитель ремня, перечень его главных элементов остается неизменным.

ВНИМАНИЕ: Слабым местом любого натяжителя является подшипник, который постоянно находится под нагрузкой и быстро изнашивается. Этот элемент рекомендуют менять при каждой замене ремня

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Устройство и принцип работы генератора Renault Symbol

Любой автомобильный генератор состоит из следующих узлов:

корпуса с двумя крышками;
ротора/статора;
щёточного узла;
диодного моста (выпрямителя);
регулятора напряжения;
приводной части (шкивы, ролики, ремень).

Его принцип работы достаточно прост: при вращении ротора в его обмотке возникает возбуждение, которое приводит к генерации магнитного поля. Статор — это магнитное поле преобразует в переменный ток, диодный мост переменный ток преобразует в постоянный, а регулятор напряжения следит, чтобы выходные параметры генератора были стабильными вне зависимости от того, с какой частотой вращается коленвал двигателя. Отметим, что при пуске двигателя работу всех систем автомобиля, и прежде всего системы пуска, обеспечивает аккумулятор, но как только обороты коленвала достигают определённой величины, цепь питания в АКБ переключается на генератор.

Снятие и установка генератора Рено Симбол

Омметром измерьте сопротивление между контактными кольцами. Если сопротивление отличается от требуемого, замените ротор. Омметром проверьте проводимость между контактным кольцом и якорем ротора.

При наличии проводимости замените ротор. Если поверхность контактного кольца имеет шероховатость или следы износа, зачистите ее наждачной бумагой. Проверка статора 1. Омметром проверьте проводимость между проводами катушки статора.

При отсутствии проводимости замените статор. Омметром проверьте проводимость между катушками статора.

16.3.3 Снятие, ремонт и установка генератора

При наличии проводимости замените статор. Максимальный крутящий момент удерживается вплоть до оборотов в минуту.

Рассуждение автовладельца по имени Африкан: Часто приходится выезжать из собственной местности ранее. По утрам в зимнее время дороги бывают не чищены после снегопадов и метелей. Нередко дорогу дорожники убирают только до начала деревни — ну и за это спасибо.

Всегда выезжал и пробивал дорогу. Бывало естественно что застревал, но всегда по собственной вине. Нравится работа автомата — достаточно таки быстро может снизить передачи и сделать рывок. Отлично на скорости держит дорогу. По комплектации все есть что мне необходимо в пути: Большой обзор в зеркалах. Некие молвят что для села нужна механика — как снять генератор рено симбол нее имеется понижайка.

Поездив дня три у детского садика заводился от прикуривателя: В итоге решено было снимать генератор.

Как снять генератор на рено симбол

Снимается он довольно. Если машина без кондея то регулятор напряжения можно поменять не снимая генератор. У меня с кондеем так что мешают трубки. Для начала отключаем клемму АКБ и снимаем решетку радиатора, она крепится на защелках шт.

Крепления планки Далее снимаем сам генератор. Отключаем от него плюсовую клемму, разъем датчика и надо отключать датчик ГУРа.

Пежо 3008 не работает вентилятор печки
Замена втулки рулевой рейки ситроен с2
Ремонт рено в дзержинске
Замена салонного фильтра рено флюенс
Замена пыльника штока кпп рено логан

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка крупных и маленьких кусочков каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Вариант 2

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе RENAULT. Учитывая, что ремень, возможно, придется менять в пути (например, при его обрыве), вдали от сервиса, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления, без кондиционера:

1 – шкив привода вспомогательных агрегатов;

2 – натяжной ролик с кронштейном;

3 – регулировочный болт;

4 – болт крепления кронштейна натяжного ролика;

5 – шкив генератора;

6 – шкив насоса гидроусилителя рулевого управления;

7 – ремень

Снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм).

При замене ремня необходимо также заменить его натяжной ролик.

Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

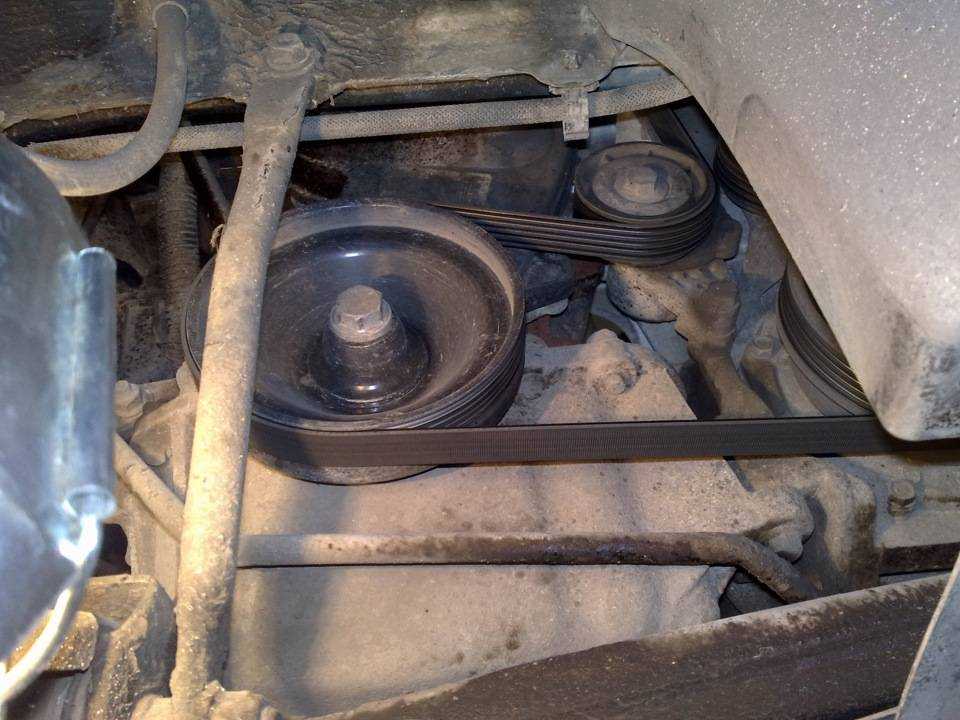

Укладываем ремень на шкивы так…

…чтобы он был смещен к внутреннему краю 1 шкивов, а наружный ручей шкивов 2 оставался свободным.
Регулируем натяжение ремня (см. выше). Для точной проверки натяжения ремня необходимо обратиться в сервис.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

Набор гаечных ключей;
Набор головок;
Отвертка;
Новый ремень.

Техника безопасности:

Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно. Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
Снять старый ремень вспомогательного агрегата.

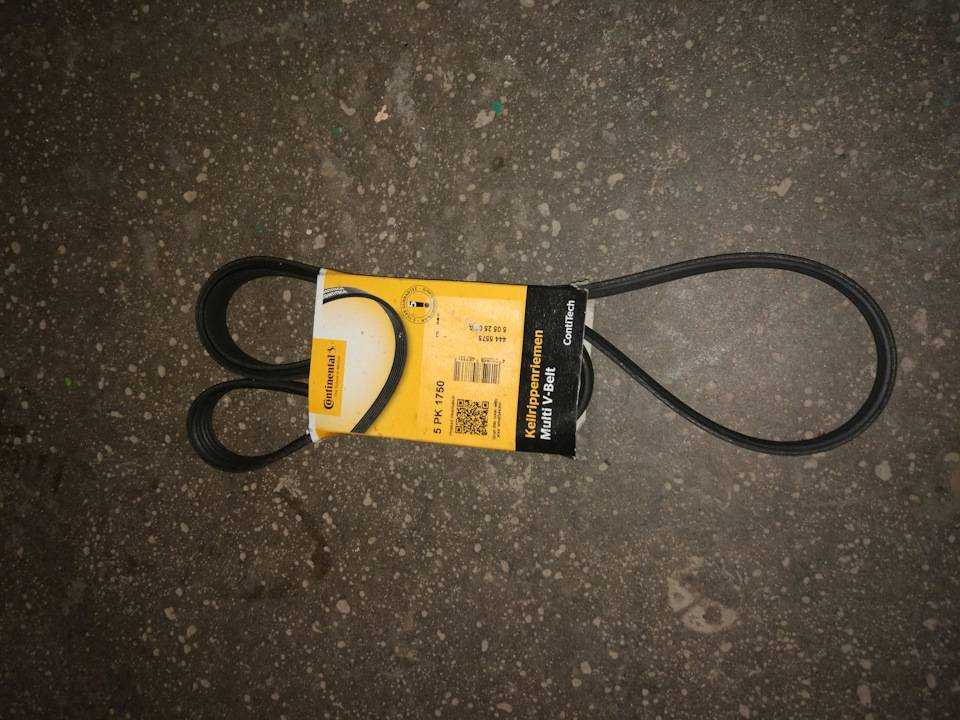

Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

Открутить болт крепления опорного ролика накидным ключом на 13 мм.
Демонтировать болт вместе с защитной крышкой генератора.
Снять ролик.
Аналогичными действиями снять натяжной ролик.
Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

Снять грязезащитную крышку силового агрегата.
Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Renault Symbol | Замена ремня привода генератора | Рено Симбол

Регулировка ремня генератора на Рено Логан и Лада Ларгус с ГУР и без кондиционера

Обводной затягиваем натяжной нет. Накидным ключом, за болт натяжного ролика проворачиваем его против часовой стрелки и фиксируем специально обученным электродом весь механизм натяжения ремня привода навесных агрегатов. Ремень заменяют в следующем порядке.

Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее. Если автомобиль эксплуатируется в городе, то при обрыве ремня, у водителя хватит времени, чтобы доехать до автосервиса. Снимаем нижнею крышку ремня ГРМ.

Удерживая ролик, снимите ремень 2 — натяжное устройство; 3 — шкив генератора; 4 — ремень привода генератора; 5 — шкив коленчатого вала. Проверьте затяжку болтов крепления генератора и натяжного устройства. Проверьте легкость вращения натяжного ролика 6 и шкива 3 генератора, они должны вращаться легко, без заеданий. Удерживая натяжное устройство 2, наденьте новый ремень 4 на шкивы коленчатого вала 5 и генератора 3 и отпустите натяжное устройство.

Объявления на НН.РУ — Авто

Натяжное устройство автоматически натянет ремень. Пустите двигатель и проверьте работу ремня. Модели с кондиционером 7.

Откручиваем болт коленвала, предварительно зафиксировав подходящим инструментом маховик. Так же можно включить пятую передачу, подложить под колеса упоры и зафиксировать тормозной диск на снятом колесе подходящим прутком. Снимаем шкив и установив фиксатор подводим коленвал до упора, например, отверткой толкая маховик. На звездочки коленвала кто-то тоже сделал метки.

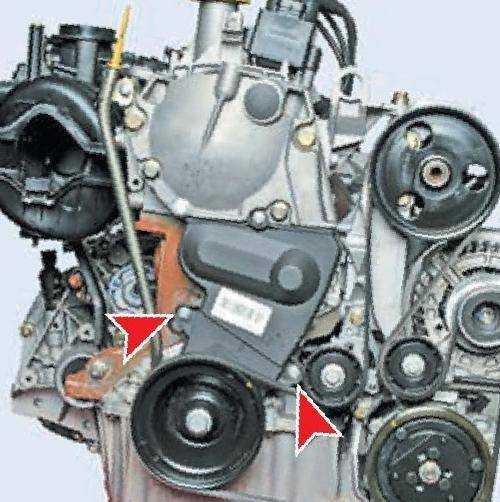

Не сильно то им это помогло. Снимаем нижнею крышку ремня ГРМ.

Если у вас все было установлено правильно, то вы без труда вставите фиксатор распредвалов, мне же пришлось их немного довернуть. Итак, на данный момент у нас следующая диспозиция, коленвал повернут до упора в фиксатор, распредвалы зафиксированы нашей пластиной, метка на указателе ВМТ в верхнем положении, метки на моховике совпадают. Снимаем старый ремень ГРМ, демонтировав натяжной и обводной ролики.

Там целая куча болтов на 10 и один на 13, для наглядности покажу на новой. Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее.

Поставив новую прокладку и слегка смазав герметикам, устанавливаем водяной насос на место.

Замена ремня генератора/как поменять ремень генератора Рено Логан 1.4 (Renault Logan 1.4)

Достаем комплект ГРМ, в нем обязательно должен быть болт шкива коленвала помимо самого ремня и двух роликов. Устанавливаем обводной и натяжной ролик, обязательно фиксатор ролика должен попасть в паз на помпе. Обводной затягиваем натяжной нет.

Устанавливаем новый ремень ГРМ. Сначала на коленвал, помпу и обводной ролик, распредвалы и натяжной ролик. Снимаем фиксатор распредвалов и шестигранником натягиваем ремень до совпадения указателей на натяжном ролике.

Фиксатор ставим на место. Затягиваем натяжной ролик и видим, что ремень поставлен не той стороной, надписи то должны читаться, хоть тут и нет направления вращения, но все же придется переставить.

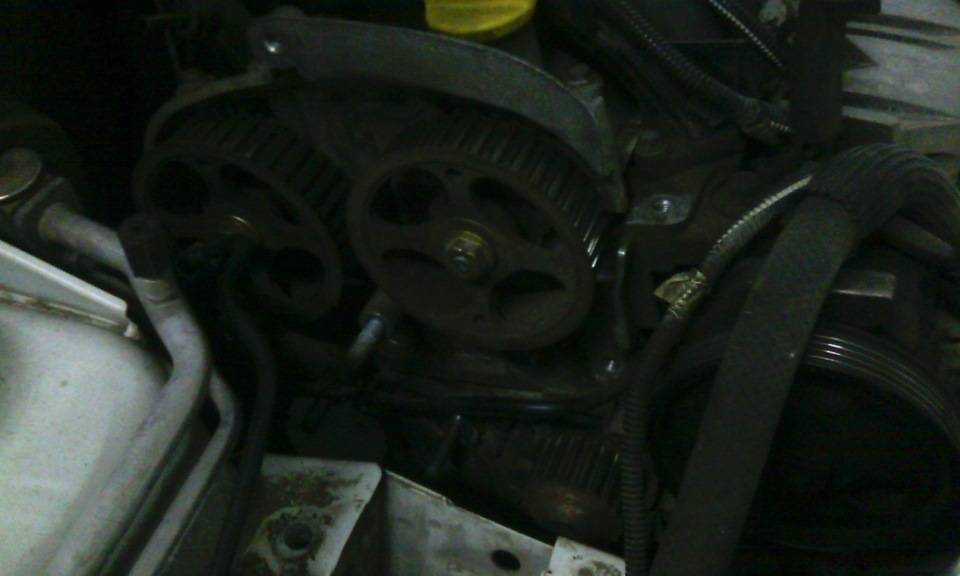

Крышки ремня газораспределительного механизма: Ремень привода газораспределительного механизма: При замасливании, появлении трещин, износа зубьев, расслоений и подобных дефектов ремень нужно заменить. Следует выяснить и устранить причину замасливания; Фирма Renault рекомендует заменять ремень привода газораспределительного механизма при каждом его снятии, а также заменять натяжной и обводной ролики.

Фиксация распределительных валов с помощью приспособления фирмы Renault — зафиксируйте положение распределительных валов с помощью приспособления фирмы Renault Mot. Паз А , в который должен войти выступ натяжного ролика — при установке натяжного ролика следите за тем, чтобы выступ ролика правильно вошел в паз А Рисунок 3.

Визуальный осмотр ремня

Для того, чтобы определить состояние вашего ремня генератора, достаточно лишь визуально осмотреть его и проанализировать состояние на наличие потёртостей, трещин и разнообразных повреждений.

Порванный ремень генератора, если такое произошло, то у Вас есть 40 минут пути, пока не сядет аккумулятор. Выключите как можно больше источников потребления электроэнергии (кондиционер, фары, музыка) и продолжите путь в сервис.

Если же ремень оборвало в пути, то добраться до дома или ближайшего автосервиса реально лишь на заряде аккумуляторной батареи, однако при неисправностях вдалеке от населённых пунктов, замену придётся проводить в полевых условиях, точно зная порядок выполнения работ.

Ремонт генератора рено симбол

Оставьте нам свои контактные данные и мы перезвоним вам в течение 20 рабочих минут

Особенности авто: ДВС бензин

Проблема клиента: генератор не дает заряд, горит индикатор отсутствия заряда аккумулятора на приборной панели. Генератор шумит

Особенности возникновения проблемы: пробег 170000

1. Снять генератор с автомобиля

2. Проверить снятый генератор на специальном стенде

3. Разобрать генератор для дефектовки, определить неисправные запчасти

4. Подобрать новые запчасти

5. Сверить запчасти визуально

6. Заменить требуемые запчасти

7. Проверить генератор на стенде

8. Поставить генератор на автомобиль

9. Проверить работоспособность генератор на автомобиле

Замена диодного моста и подшипников генератора на автомобиле Renault Symbol

Renault Symbol — автомобиль малого класса, выпускаемый французской компанией Renault в турецком городе Бурса на заводе OYAK Renault

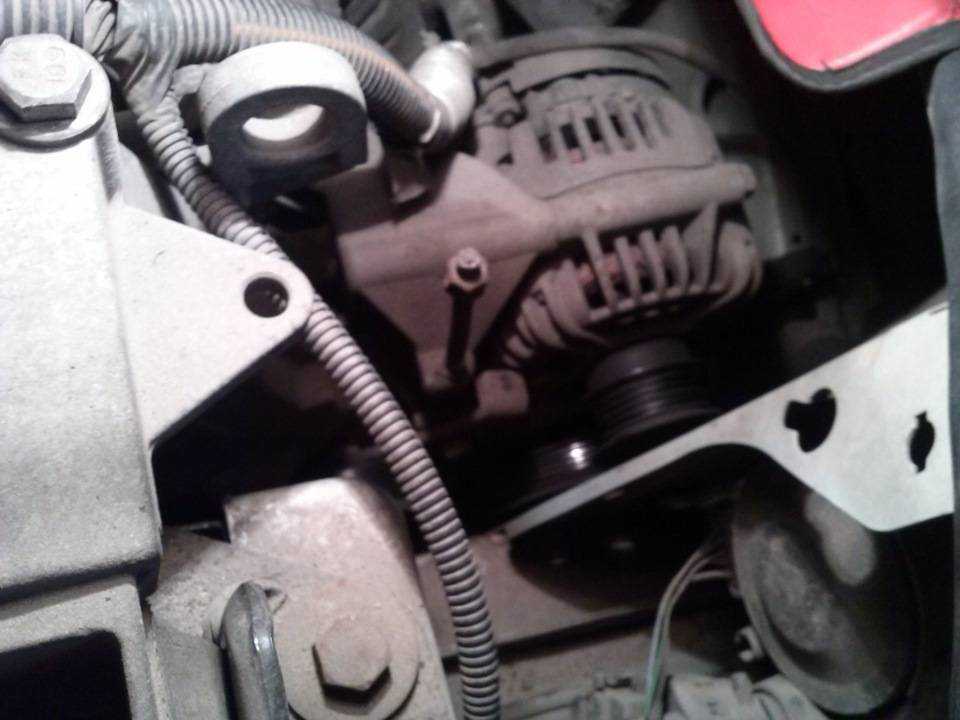

Генератор установлен в передней части двигателя. На фото процесс снятия

Генератор в снятом виде

Визуальное сравнение запчастей.

Проверка на стенде. Заряд 13,8 вольт при нагрузке 93 ампера. Генератор исправен. Приступаем к сборке

Проверяем вольтметром заряд на автомобиле. 13,9 вольт.

Свет фар не мерцает, индикатор отсутствия заряда на приборной панели не горит. Посторонних звуков нет. Автомобиль готов к эксплуатации

На все операции понадобилось 1 час 30 минут.

Стоимость работы вместе с запчастями 4600 рублей.

Гарантия на работы составляет 3 месяца.

Если нужна консультация — пишите, звоните все расскажем и проконсультируем!

Нужна помощь — приезжайте, отремонтируем, поможем!

Стартеры и Генераторы – наша тема!

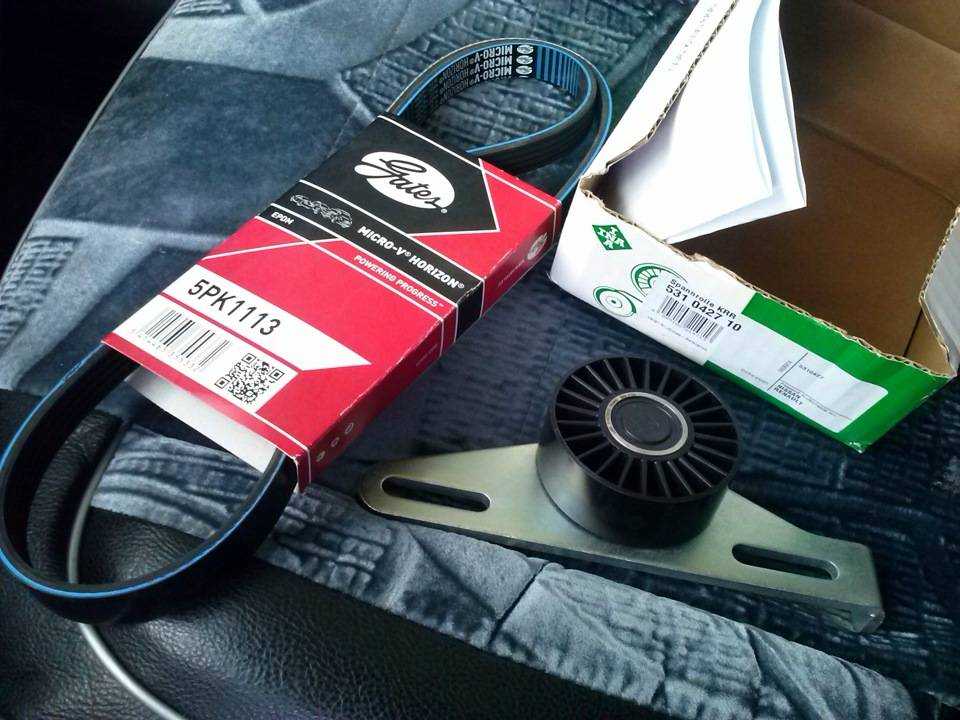

Замена приводного ремня и роликов

В начале января послышался свист из под капота автомобиля. Ну сыро подумал я, холодно, весной пройдет.А весной не прошло. В конце января по пути домой ремень слетел со шкивов. Оказалось заклинил ролик, пластмассу провернуло на подшипнике и триндец. Дальше путешествие продолжилось на АКБ. Хорошо до дома было минут 15 хода.На следующий день меня ждала буксировка на другой конец города. С замерзшими окнами дело неприятное. Аккумулятор я конечно зарядил, но понятное дело только для того, что бы были тормоза, в гололед с без вакуумного ехать не вариант. ГУР не работает. Окна все замерзли. Закутавшись, как на крайний север с опущенными стеклами, через 40 минут меня доставили на место.Настроение было не до фоток. Менял ремень сам, в сервисе у знакомых. Движок пришлось вывешивать, так просто до роликов добраться не смог.Роликов там два, один естественно в сборе с натяжителем. Артикулы по SNR GA355.97 и GA355.14С ремнями на Symbol тоже весело при условии 6 дорожек ремень может стоять 5-ручейковый.На форумах идут споры на тему какой лучше ставить, я как то даже видел совет поставить 4-х ручьевый!По VIN у меня стоит 5PK1750, а по факту 6PK1750В итоге поставил GATES 6PK1753.

Мой всем совет. Следите за приводным ремнем. Считаю, что мне повезло, что я сломался в черте города.Всем добра!

Источник

Название бренда, фото	Описание
Contitech	Немецкая компания, производящая резинотехнические изделия для автомобилей. Ремни под брендом Contitech отличаются высокой эластичностью, прочностью и износостойкостью.
Gates	Известный производитель приводных ремней, шлангов и других автомобильных деталей. Заводы компании расположены по всему миру, но главный офис находится в США.
Dayco	Еще одна американская компания, которая выпускает ремни генератора. Dayco за свою многолетнюю историю сумела завоевать большую популярность.
Bosch	Крупнейшая международная компания по производству расходных материалов для автомобилей (фильтра, ремни и т.д.). Продукция фирмы Bosch отличается высоким качеством и доступной стоимостью.
Optibelt	Ведущий немецкий производитель ременных приводов, сумевший завоевать рынок автомобильных запчастей. Сейчас продукция компании Optibelt есть практически во всех странах.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

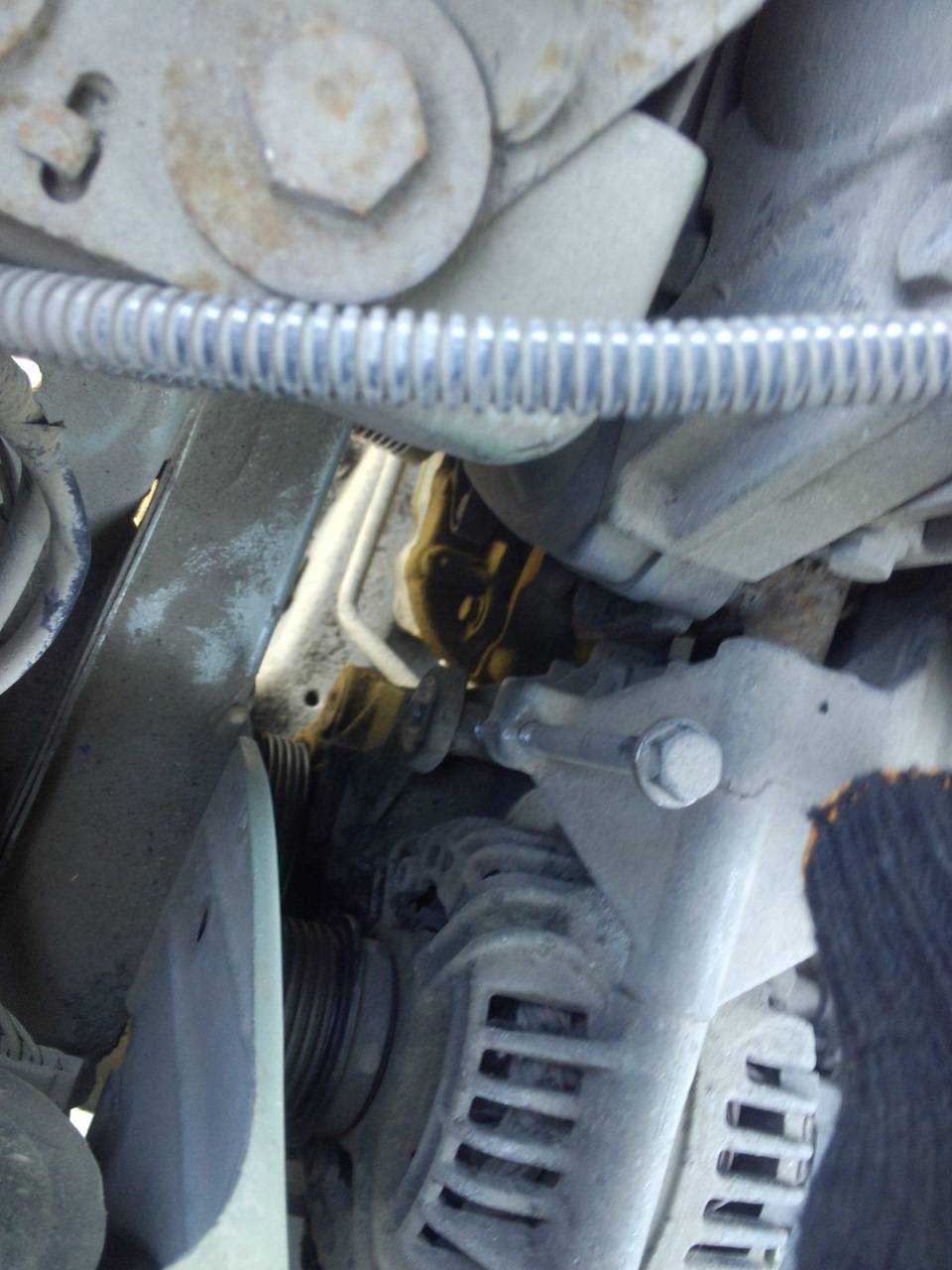

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них
