Проверка и регулировка клапанных зазоров

Процесс регулировки клапанов

Самый понятный способ понять как регулировать клапаны на KIA RIO — это посмотреть видео. Если же нет возможности посмотреть видео, то прочитайте материал ниже.

Оба мотора (1.4 и 1.6 л) имеют абсолютно одинаковую конструкцию газораспределительного механизма, соответственно процесс регулировки клапанов идентичный.

Для регулировки клапанов потребуются следующие инструменты:

• Ключи «14», «17», «19», «22».
• Набор плоских щупов.
• Торцовые головки «14», «17», «19», «30».
• Шлицевая отвертка.
• Вороток.
• Удлинитель.

Материалы для регулировки:

• Прокладка для клапанной крышки.
• Герметик (только силиконовый).

Проверку зазоров необходимо осуществлять строго на холодном двигателе (не более 20 °C). Алгоритм проверки:

• Снять клапанную крышку, открутив 16 болтов.
• Выставить коленвал таким образом, чтобы первый цилиндр был на такте сжатия.
• Совместить метки на крышке цепи и шкиве.

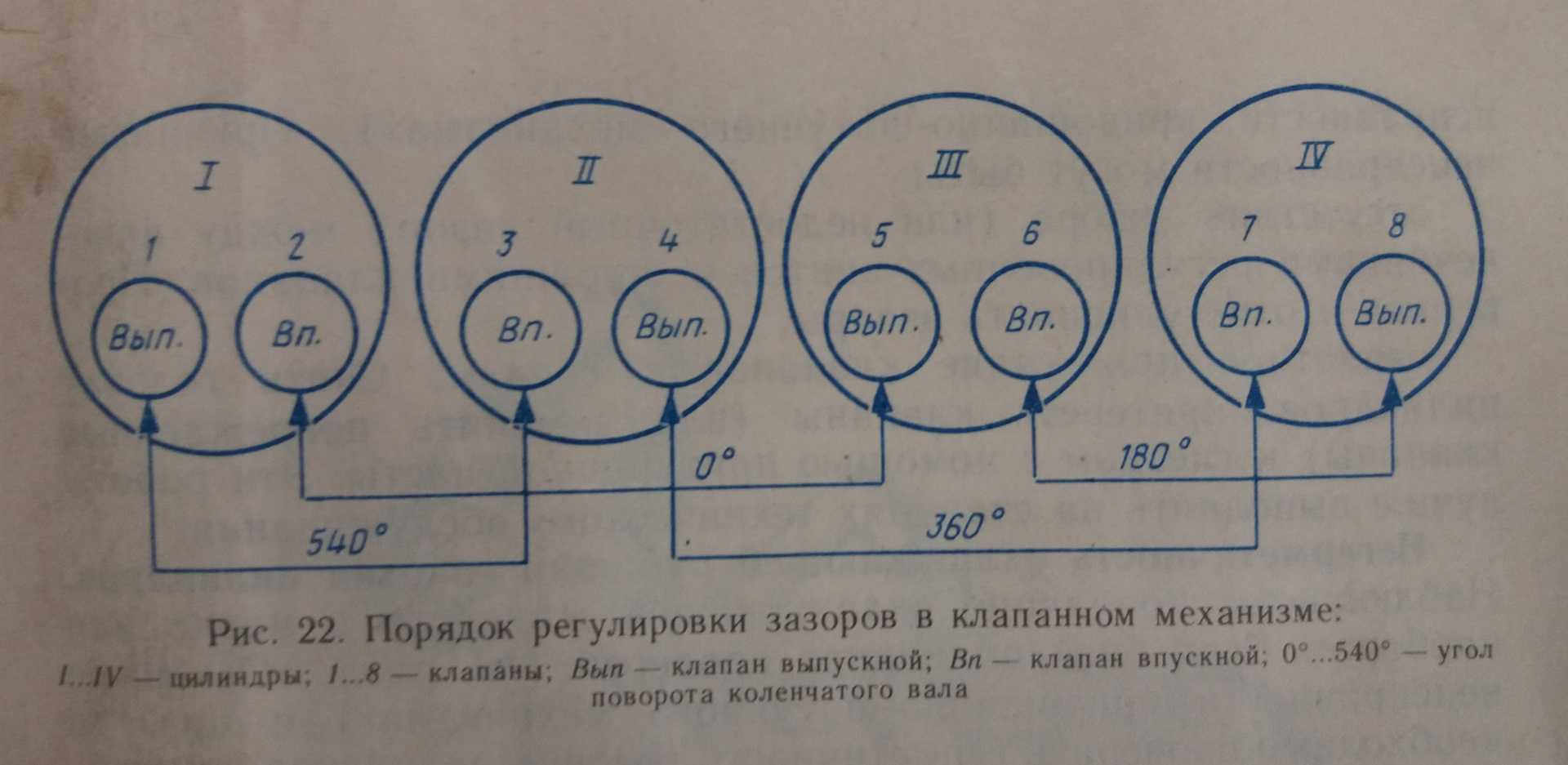

• С помощью щупов проверить впускные зазоры 1 и 2 цилиндров, выпускные – 1 и 3.
• Коленвал крутить по часовой стрелке на 360°. Метки должны быть направлены наружу.
• Проверить зазоры на всех остальных клапанах (выпуск – 2-й и 4-й, впуск – 3-й и 4-й цилиндры).

На основании регламента допустимы тепловые зазоры:

• Выпуск – 0.23 ~ 0.28mm.
• Впуск – 0.17 ~ 0.23mm.

Все измерения нужно запомнить или записать, если получившиеся значения не входят в норму, следует приступать к регулировке клапанов. Для этого понадобятся:

• Микрометр.
• Комплект абразивных камней.
• Машинка для зачистки шин.
• Пневматическая машинка.

Регулировать клапаны можно несколькими способами: заменив регулировочные стаканы на новые, необходимого размера либо сточив старые стаканы до требуемой толщины. Если измеренные зазоры имеют размер меньше допустимого, целесообразнее использовать второй способ.

Чтобы снять стаканы нужно снять распределительные валы и ГРМ. Это можно сделать следующим способом:

• Зафиксировать натяжитель цепи (на крышке предусмотрено технологическое отверстие, которое заглушено болтом).
• Открутить болт.
• Застопорить натяжитель (посредством стержня с диаметром 2 мм).
• Открутить крышки распредвалов.
• Снять распределительные валы, придерживая цепь. Чтобы она не упала, стоит ее привязать.
• С помощью магнита извлечь регулировочные стаканы, подписывая каждый маркером.
• Микрометром измерять толщину каждого из них и также записать ее.

Вычислить требуемую толщину каждого нового MLA по формуле:

• Выпускные – N = T + (A — 0.25mm).
• Впускные – N = T + (A — 0.20mm), где T – толщина старого компенсатора, N – толщина нового компенсатора, A – зазор, измеренный ранее.

Далее:

• Машинкой для зачистки выточить каждый стакан с внутренней стороны до установленного регламентом размера. Это делается с периодическим замером микрометром.
• Зазоры перепроверить щупом и все установить в обратном порядке, затянув крышки распределительных валов с требуемой силой.
• Перед установкой крышки смазать ее герметиком в местах состыковки головки блока цилиндров и крышки цепи.
• Установить клапанную крышку на прокладку.

Процедура регулировки клапанов занимает в СТО не более 2-3 часов (без учета остывания двигателя).

Регулировку клапанов по регламенту ТО рекомендуется проводить после 90 тыс. км пробега, однако в технической документации указано, что делать это нужно независимо от пробега авто, а по необходимости, когда есть признаки отклонения установленной величины от нормы.

Первый раз проводить данную процедуру рекомендуется со специалистом, который не один раз это проделывал. В последующем, внимательно изучив инструкцию и рекомендации, регулировку клапанов можно выполнять самостоятельно, это значительно сэкономит бюджет и даст уверенность, что в автосервисе вас не обманули, поскольку сами вы все сделаете правильно.

Kia Rio: Проверка и регулировка зазора клапанов — Головка блока цилиндров в сборе — Механическая система двигателя

Осмотрите и отрегулируйте зазор клапанов на холодном двигателе. (Температура охлаждающей жидкости двигателя: 20 ° C) и головка блока цилиндров установлена ​​на блок цилиндров.

1.	Снимите крышку головки блока цилиндров. (См. Систему синхронизации)

2.

Установите цилиндр № 1 в верхнюю мертвую точку (ВМТ) / сжатие. (1) Проверните шкив коленчатого вала и совместите его канавку с отметка времени на крышке цепи привода ГРМ. (2) Убедитесь, что отметки впускного и выпускного отверстий непрерывны. звездочки системы изменения фаз газораспределения (CVVT) расположены по прямой линии на поверхность головки блока цилиндров, как показано на рисунке.Если нет, проверните коленчатый вал на один оборот (360).

3.

Осмотрите клапанный зазор. (1) Проверяйте только впускные клапаны 1-го и 2-го цилиндров. и выпускные клапаны 1-го и 3-го цилиндров на их зазор. А. С помощью толщиномера измерьте зазор. между толкателем и основной окружностью распредвала. Б. Запишите зазор клапана вне спецификации измерения. Они будут использованы позже для определения требуемый толкатель для регулировки. Клапанный зазор (Двигатель температура охлаждающей жидкости: 20С) Впуск: 0,17 ~ 0,23 мм (0,0067 ~ 0,0091 дюйма) Выхлоп: 0,22 ~ 0,28 мм (0,0087 ~ 0,0110 дюйма) (2) Проверните шкив коленчатого вала на один оборот (по часовой стрелке на 360) и совместите его паз с установочной меткой на крышке цепи привода ГРМ. (3) Проверьте впускные клапаны 3-го и 4-го цилиндров и выпускные клапаны 2-го и 4-го цилиндров за их зазор.

4.

Отрегулируйте зазор впускного и выпускного клапанов. (1) Установите No.1 цилиндр до верхней мертвой точки (ВМТ) / сжатие позиция. (2) Снимите цепь привода ГРМ. (См. Систему синхронизации) Нанести краску на звенья цепи ГРМ (2 места) совпадающие с метками времени впуска и выпуска Звездочки CVVT. (3) Снимите крышки подшипников распределительного вала (A) в указанном ниже порядке. (4) Снимите впускной распределительный вал в сборе. (5) Снимите выпускной распределительный вал в сборе. (6) Измерьте толщину снятого толкателя микрометром. (7) Рассчитайте толщину нового толкателя, чтобы клапан оформление соответствует указанному значению. Клапанный зазор (Температура охлаждающей жидкости двигателя: 20C) T: Толщина снятого толкателя A: Измеренный зазор клапана N: Толщина нового толкателя Впуск: N = T + Выхлоп: N = T + (8) Выберите новый толкатель с максимальной толщиной к расчетному значению. Доступны прокладки 41 размера с шагом 0.015mm (0,0006 дюйма) от 3,00 мм (0,118 дюйма) до 3,690 мм (0,1417 дюйма) (9) Установите новый толкатель на головку блока цилиндров. (10) Установите выпускной распределительный вал в сборе. (11) Установите впускной распределительный вал в сборе. (12) Установите крышки подшипников распределительного вала в следующем порядке. Момент затяжки 1 шаг Болт M6: 5,9 Н-м (0,6 кгсм, 4,3 фунт-фута) Болт M8: 9.8 Н-м (1,0 кгсм, 7,2 фунт-фута) 2-й шаг Болты M6: 11,8 ~ 13,7 Нм (1,2 ~ 1,4 кгсм, 8,7 ~ 10,1 фунт-футов) Болты M8: 18,6 ~ 22,6 Нм (1,9 ~ 2,3 кгсм, 13,7 ~ 16,6 фунт-футов) (13) Установите цепь привода ГРМ.(См. Систему синхронизации) (14) Проверните коленчатый вал на два оборота в рабочем направлении (по часовой стрелке). и убедитесь, что следы на впуске и выпуске звездочки с регулируемым фазированием (CVVT) расположены по прямой линии на поверхности ГБЦ. (15) Еще раз проверьте клапанный зазор. Клапанный зазор (Двигатель температура охлаждающей жидкости: 20С) Впуск: 0,17 ~ 0,23 мм (0,0067 ~ 0,0091 дюйма) Выхлоп: 0,22 ~ 0,28 мм (0,0087 ~ 0,0110 дюйма)

См. Также:

Замена впускного привода 1.Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите защитную подушку. (См. Группу BD — «Crash Pad») …

Разборка Определите MLA (механический регулятор зазора), клапаны, клапанные пружины. по мере их удаления, чтобы каждый элемент можно было переустановить i…

Проверка датчика температуры масла трансмиссии 1. Выключите зажигание. 2. Отсоедините разъем электромагнитного клапана. 3. Измерьте сопротивление между датчиком …

Как часто регулировать клапаны на Рио

Заводская инструкция по ремонту Кио Рио гласит, что зазоры надо проверять раз в 90 000 км пробега либо при возникновении посторонних шумов, либо других проблем с двигателем. Но надо понимать, что этот регламент корейцы писали для моторов, работающих на бензине. Для машин с ГБО это не актуально. По статистике, при работе на бензине зазоры в клапанах можно не трогать на протяжении всего срока эксплуатации двигателя, до капитального ремонта. Другое дело при работе на газе. Здесь пробег до регулировки от 40 000 до 90 000 км. Зависит он от правильности настройки газового блока управления, стиля вождения и других факторов.

Если на вашем авто есть ГБО проверяйте зазоры раз в 45 000 км пробега.

Регулировка теплового зазора клапанов Део Матиз

1. Руководства по ремонту
2. Руководство по ремонту Дэу Матиз 1997 г.в.
3. Регулировка теплового зазора клапанов

Проверьте и отрегулируйте зазор клапанов в следующем порядке: — снимите корпус воздушного фильтра и резонатор;

— выверните шестигранные болты крепления крышки головки блока и снимите крышку;

Рис. 2.9. Установка поршня первого цилиндра в ВМТ в такте сжатия

— поверните коленчатый вал до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) в такте сжатия. В этом положении метка «а» ( ) на шкиве распределительного вала должна совместиться с треугольным указателем «b» на заднем кожухе зубчатого ремня, а метка «с» на шкиве коленчатого вала совместиться с указателем «d» на корпусе масляного насоса;

Рис. 2.11. Место измерения теплового зазора «a» клапанов

— проверьте тепловой зазор клапанов а ( ) в положении поршня первого цилиндра в ВМТ в такте сжатия впускных клапанов 1 и 2 цилиндров и выпускных клапанов 1 и 3 цилиндров;

Рис. 2.10. Установка поршня первого цилиндра в ВМТ в такте выпуска

— проверните коленчатый вал на 360° (1 оборот), при этом поршень первого цилиндра установится в положение ВМТ первого цилиндра в такте выпуска, а метка «а» ( ) на шкиве распределительного вала должна совместиться с указателем «b» на заднем кожухе зубчатого ремня;

— в этом положении проверьте тепловой зазор а ( ) клапанов впускного клапана 3 цилиндра и выпускного клапана 2 цилиндра;

Рис. 2.12. Использование щупа (1) для измерения теплового зазора клапанов

— проверку теплового зазора клапанов проводите щупом ( ).

Измеряемая величина теплового зазора должна соответствовать указанной в Технических данных, в противном случае необходимо отрегулировать тепловой зазор.

Рис. 2.13. Расположение контргайки (1) и регулировочного винта (2) для регулировки теплового зазора клапанов

При регулировке теплового зазора ослабьте контргайку 1 ( ) и затем затяните или ослабьте регулировочный винт 2 соответствующим образом.

ПримечаниеВ случае измерения теплового зазора при горячем двигателе прогрейте двигатель до тех пор, пока не начнет работать электрический вентилятор радиатора, затем выключите двигатель и 20—30 мин спустя измерьте тепловой зазор.

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Идентификационные номера 1.2 Основные инструкции по ремонту 1.3. Технические характеристики Автомобилей с механической коробкой передач

2. Техническое обслуживание

2.0 Техническое обслуживание 2.1. Техническое обслуживание 2.2. Замена моторного масла и масляного фильтра 2.3 Замена свечей зажигания 2.4. Проверка топливопроводов 2.5. Проверка и регулировка угла опережения зажигания 2.6. Проверка системы охлаждения на отсутствие утечек 2.7. Проверка уровня масла в коробке передач 2.8 Проверка шарового шарнира передней подвески 2.9. Проверка осевого люфта заднего колеса 2.10. Прокачка системы гидроусилителя рулевого управления 2.11. Удаление воздуха из тормозной системы 2.12. Антикоррозионные материалы

3. Двигатель

3.0 Двигатель 3.1. Механическая часть двигателя 3.2. Система охлаждения 3.3. Электрооборудование 3.4. Система управления двигателем 3.5. Система выпуска отработавших газов

4. Трансмиссия

4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач и дифференциал 4.3. Валы привода

5. Ходовая часть

5.0 Ходовая часть 5.1 Возможные неисправности ходовой части и методы их устранения 5.2. Передняя подвеска 5.3. Задняя подвеска 5.4. Шины и колеса 5.5. Регулировка установки колес

6. Рулевое управление

6.0 Рулевое управление 6.1. Система гидроусилителя руля 6.2. Насос гидроусилителя руля 6.3. Рулевой механизм с гидроусилителем 6.4. Рулевая колонка

7. Тормозная система

7.0 Тормозная система 7.1. Описание конструкции 7.2. Диагностика тормозной системы 7.3. Снятие и установка узлов тормозной системы 7.4. Замена тормозных колодок 7.5. Ремонт узлов тормозной системы

8. Системы отопления, вентиляции и кондиционирования

8.0 Системы отопления, вентиляции и кондиционирования 8.1. Система отопления и вентиляции 8.2. Система кондиционирования

9. Электрооборудование кузова

9.0 Электрооборудование кузова 9.1 Общие сведения 9.2 Предохранители, реле и жгуты проводов 9.3. Система освещения и звуковой сигнал 9.4. Стеклоочиститель и стеклоомыватель 9.5. Панель управления 9.6. Аудиосистема

10. Кузов

10.0 Кузов 10.1. Интерьер 10.2. Сиденья 10.3. Стекла и зеркала 10.4. Элементы внешней отделки кузова 10.5. Бамперы 10.6. Двери 10.7. Крыша 10.8. Ремни безопасности 10.9. Передняя часть кузова 10.10. Задняя часть кузова 10.11. Рама и каркас кузова 10.12. Восстановление герметичности и устранения скрипов кузова

11. Схемы электроборудования

11.0 Схемы электроборудования

Регулировка клапанов на Hyundai Solaris

Регулировка зазоров заключается в следующем: В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0, мм — всего сорок один размер толкателей.

А специально для российского рынка и стран СНГ было запущено производство Rio на заводе Hyundai в Санкт — Петербурге, автомобиль был на базе китайского К2, но адаптирован под наши условия эксплуатации.

Замените толкатели, зазоры которых различаются с номинальными значениями.

Хендай Акцент регулировка клапанов. После установки ГБО.

Повторно установите поршень первого цилиндра в ВМТ. Выньте из гнезда в ГБЦ двигателя толкатель клапана, зазор которого необходимо подвергнуть регулировке, и запишите его толщину, которая указана на обратной стороне толкателя.

Рассчитайте толщину Н нового толкателя Примечание. В — толщина старого толкателя клапана ; А — зазор, полученный в результате измерений; С — номинальный зазор.

Толкатель на Хендай Солярис (Hyundai Solaris) 222262B000 Tappet

Произведите установку нового толкателя. Коленвал проворачивается с помощью болта, которым крепится шкив.

Проворачивать необходимо до тех пор, пока отметка коленвала не сравняется с нулевой отметкой крышки цепи ГРМ. В верхней части проверяется совпадение меток шестерен с верхней частью ГБЦ.

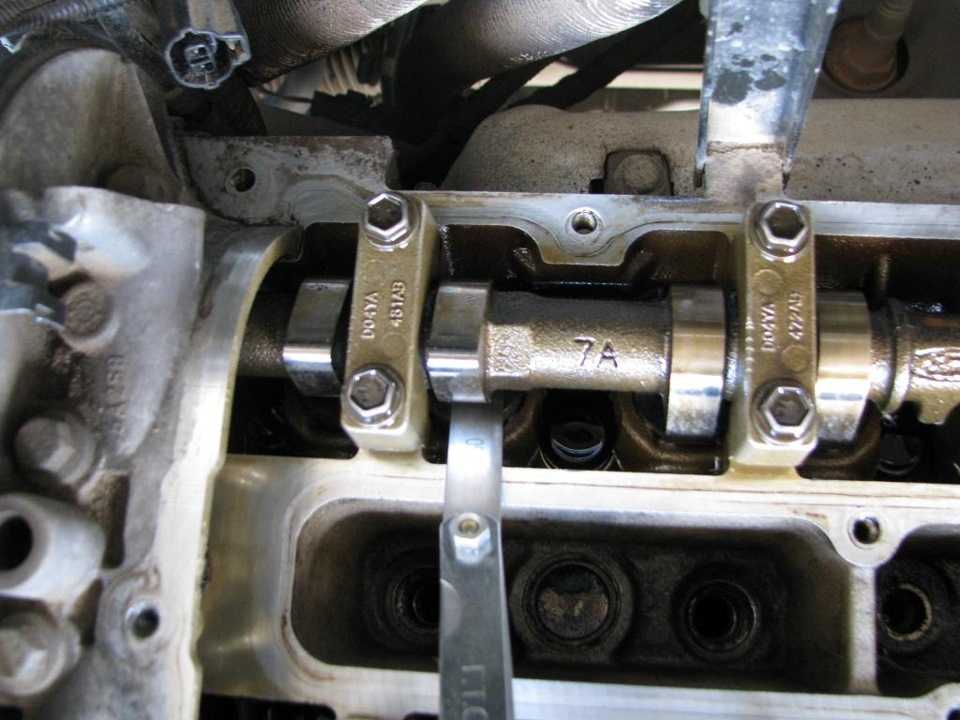

Замер прогалин проводится специальным прибором. Измерять необходимо между кулачком распредвала и толкателем клапана. Показания нужно написать на отдельный листок.

Далее следует провернуть на градусов коленвал и провести измерение зазора у оставшихся клапанов двигателя. По статистике, при работе на бензине зазоры в клапанах можно не трогать на протяжении всего срока эксплуатации двигателя, до капитального ремонта. Другое дело при работе на газе.

Зависит он от правильности настройки газового блока управления, стиля вождения и других факторов. Материалы для регулировки клапанов: Клапанная система отвечает за своевременный впуск топливной смеси и выпуск отработанных газов.

Когда нужна регулировка Если неверно выставлен зазор в клапанах, двигатель теряет мощность, съедает больше бензина, появляется посторонний звук. И если не провести регулировку, общий ресурс мотора и его систем снизится. Осуществляете проверку двигателя, чтобы удостовериться том, что он работает в нормальном режиме.

Можно говорить о неверной регулировке зазоров клапанов, если есть один из симптомов: Заметное снижение мощности двигателя при низкой частоте вращения коленвала. Очень сложно запустить холодный двигатель.

Зачем проводится проверка

Мотор работает нестабильно, слышно цоканье. Для проведения регулировки необходимы толкатели с индексами от B до B Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

Последовательность затяжки болтов крепления крышки головки блока цилиндров. Проверка тепловых зазоров в приводе клапанов Хёндай солярис.

голоса

Рейтинг статьи

Порядок проведения замера зазоров

Чтобы проверить зазоры в клапанах Hyundai Solaris, нужно выполнить следующие действия:

1. Отключаете питание (отсоединяете отрицательную клемму).
2. Снимаете катушки зажигания.
3. Демонтируете все пластиковые декоративные элементы.
4. Снимаете патрубки и выкручиваете болты на крышке головки блока.
5. Снимаете крышку клапанов.
6. Выставляете поршень первого цилиндра в верхнюю мертвую точку.

Установку поршня в верхнее положение необходимо проводить по меткам, которые нанесены на шестерне распределительного вала. Метки есть и на коленчатом валу, но если ориентироваться на них, то в верхней точке будет находиться либо первый поршень, либо четвертый. Установите по меткам шкив коленвала, сверьтесь с распредвалом. Везде метки должны совпадать с рисками на блоке и крышке ГБЦ. Метки на обоих распредвалах должны находиться друг напротив друга.

Измерение осуществляется между толкателями клапанов и кулачками распределительного вала. Обязательно запишите все показания. В «нулевом» положении производится замер на:

1. Клапанах впуска 1 и 2 цилиндров.
2. Клапанах выпуска 1 и 3 цилиндров.

Проворачиваете на полный оборот коленчатый вал и проверяете на:

1. Клапанах впуска 3 и 4 цилиндров.
2. Клапанах выпуска 2 и 4 цилиндров.

При диагностике щуп должен входить между кулачком и толкателем с едва заметным сопротивлением.

KIA Ceed Blue Pig LPG › Бортжурнал › 49) Регулировка клапанов G4FC. Часть 1.

Кто иногда читает мой блог знает что я использую в качестве топлива пропан-бутановую смесь и смену масла на честный гидрокряк каждые 7500 км, и мысль что при пробеге 148 000 км пора бы уже отрегулировать хотя бы раз клапана и заменить цепь меня посещать стала почти каждую неделю. В силу обстоятельств у меня регулировать самостоятельно нет желания и возможности, однако сервисы за данную процедуру так же не берутся вводя «заградительные» цена на данную процедуры, такие как «…от 30 до 50 т.р., ой у тебя газ? Тогда вообще не возьмем!». Однако на форуме CeedClub`a периодически проскакивала информация что один из «официалов» стал держать более «демократичную» ценовую политику к авто старше гарантийного периода, и я решил все таки уточнить возьмутся ли они за данную процедуру и сколько это будет стоить. Позвонив и попав на мастера приемщика слесарного цеха — он сообщил мне что:1) Замер (вскрытие-замер-по необходимости обратная сборка) будет стоить 4200 р.2) Регулировка (при условии что в первый раз не была сделана, т.к.стаканов никогда нет не у одного из сервисов в наличии) будет опять стоить 4200 р.3) Газовых машин они не боятся

Итого за комплекс работ без учета з/ч — 8400Прокладка и стаканы с меня.В общем купил прокладку, вторую сразу заказал и приехал в сервис. Загнали, помыли, вскрыли двигатель. Двигатель все так же блестит после Татнефть Ультра Оптима 5/30, цепь жива, но уже вышла на полые зубья и требует замены в перспективе, т.к. лишних средств на замену цепи у дилера у меня нет (Ведь задумка именно в работе по регулировке клапанов за которую другие не берутся) в данный момент — оставили остывать мотор для проверки зазоров. Пока мастер-приемщик отходил под делам — пообщался со слесарем на предмет фронта работ, и услышав что действовать будут по ситуации, в т.ч. «подточкой» где это возможно. В общем пока положительное складывается впечатление и от подхода слесаря и от политики компании о снижении цен для «рухляди». Хотя если бы цены были на уровне остальных СТО — можно было пользоваться услугами «официалов» на постоянной основе, а не только когда «припрет».,По итогу будет еще одна запись

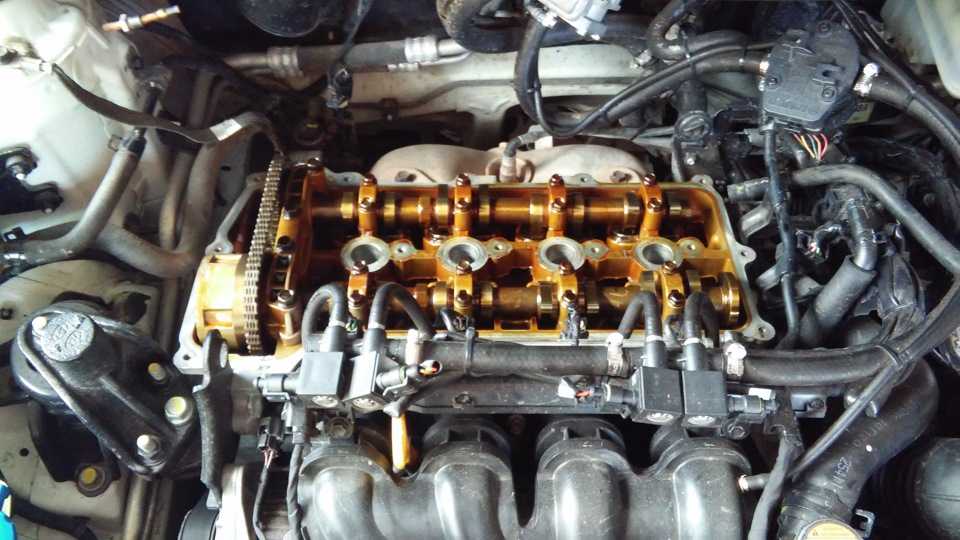

Фото вскрытого двигателя прикладываю, к сожалению оказались подразмытыми

Как отрегулировать противотуманные фары на Киа Рио?

Будь то дождь, туман или снег, чаще всего нам нравится устанавливать противотуманные фары на вашу машину. Но время от времени они могут выходить из строя, или вам может казаться, что они слишком высокие или слишком низкие. Вот почему мы написали содержание этой статьи, чтобы продемонстрировать вам как отрегулировать противотуманные фары на вашем Kia Rio?. Чтобы добиться этого, сначала мы увидим, в чем смысл регулировки противотуманных фар его автомобиля, а затем, на втором этапе, как отрегулировать противотуманные фары вашего Kia Rio.

Почему необходимо регулировать передние противотуманные фары вашего Киа Рио?

Итак, мы начнем содержание нашей статьи с важность настройки противотуманных фар на Киа Рио. Тем не менее, некоторые противотуманные фары не устанавливаются и устанавливаются на заводе, у вас есть возможность изменить их настройку, чтобы они светились более или менее ярко. Эта передача, которая не является обязательной для Kia Rio, позволяет значительно улучшить вашу видимость

Однако это разрешено исключительно за пределами населенных пунктов, помимо дальнего света, или в сильный дождь, снег или туман.Имея идеальный установка противотуманных фар своего Киа Рио позволяет не слепить и максимально увеличить заметность что они предлагают. Кроме того, неправильно отрегулированные противотуманные фары неизбежно повлияют на проезжающих мимо водителей и могут увеличить риск аварии. Поэтому как для вас, так и для других пользователей важно правильно отрегулировать противотуманные фары

Эта передача, которая не является обязательной для Kia Rio, позволяет значительно улучшить вашу видимость. Однако это разрешено исключительно за пределами населенных пунктов, помимо дальнего света, или в сильный дождь, снег или туман.Имея идеальный установка противотуманных фар своего Киа Рио позволяет не слепить и максимально увеличить заметность что они предлагают. Кроме того, неправильно отрегулированные противотуманные фары неизбежно повлияют на проезжающих мимо водителей и могут увеличить риск аварии

Поэтому как для вас, так и для других пользователей важно правильно отрегулировать противотуманные фары

Как отрегулировать противотуманные фары вашего Киа Рио?

• Слейте воду из машины, проверьте давление в шинах и посадите только одного человека (около 70 кг) на водительское сиденье, которое будет имитировать вес пустого вашего Kia Rio.
• Поставьте машину на ровную поверхность так, чтобы перед вами была чистая стена, в идеале на расстоянии 5-10 метров от нее.
• Измерьте высоту от земли до верха противотуманной фары (на Kia Rio), напишите это расстояние на стене перед автомобилем и, например, пометьте его строительной лентой.
• Включите противотуманные фары на своем Kia Rio и убедитесь, что луч света меньше или равен отметке, которую вы только что отметили на стене.
• Если они загораются выше этой отметки, через моторный отсек вам придется использовать регулировочные винты, чтобы уменьшить освещение ваших противотуманных фар (эти винты обычно находятся над вашими противотуманными фарами, вы должны найти их быстро, они будут больше или менее доступный определяется по годам и опциями вашего Киа Рио)

.Теперь ты знаешь как отрегулировать противотуманные фары на вашем Kia Rio, не забывайте время от времени проверять его, если у вас создается впечатление, что они больше не светятся должным образом, не откажитесь от нашей статьи о том, как отрегулировать фары ближнего света на Kia Rio, если вы хотите проверьте уровень их освещения.

голоса

Рейтинг статьи

Зачем регулировать клапаны Киа Рио

Периодическая регулировка клапанов с моторами 1.4 и 1.6 л – важная процедура, которая напрямую влияет на ресурс и качество функционирования силовой установки. Эта необходимость обусловлена принципом работы мотора данного авто.

При работе ДВС выпускные и впускные клапаны подвержены воздействию максимально высоких температур, выпускные – до 800 °C. Для нормального и быстрого охлаждения клапана необходимо чтобы его тарелка плотно контактировала с седлом, поскольку именно через него отводится значительная часть тепла в головку блока.

Когда зазор неправильный, этот контакт часто нарушен, что является причиной недостаточного охлаждения. Вследствие чего происходит прогар и существенной снижение компрессии в цилиндре. Поэтому проверка тепловых зазоров клапанов, а также их регулировка являются мероприятием, которое обладатели автомобиля Киа Рио должны проводить регулярно. Особенно это актуально для машин, оборудованных газобаллонным оборудованием.

Автомобили

За несколько лет до выхода G4FC компания Хёндай слилась с Киа, фактически полностью заменив двигательный ряд этого производителя. И новый 1,6-литровый мотор также стал устанавливаться на модели Рио, Церато, Сид, а также Хёндай Солярис, Ай40, Санта Фе, Акцент.

Технические возможности этого агрегата довольно универсальны — он подходит как для города, так и для трассы. Поэтому его одинаково хорошо сочетают с седанами и кроссоверами. В зависимости от конкретного автомобиля, G4FC может иметь различные характеристики мощности и КМ. Так, на Рио 1, выпущенные до 2011 года, он развивает всего 112 л. с., а на Киа Сид и Рио 3 — 126 л. с.

Зачем регулировать клапаны на Киа Рио

Все дело в том, что при работе ДВС впускные и выпускные клапаны подвержены воздействию высоких температур. Выпускные особенно горячие, температура достигает 800 градусов

Для нормального охлаждения клапана важно чтобы его тарелка хорошо контактировала с седлом — через него отводится большая часть тепла от клапана в головку блока цилиндров. Но при неправильном зазоре (меньше нормы) этот контакт может быть нарушен, и клапан будет хуже охлаждаться

Вследствие этого происходит прогар и потеря компрессии в цилиндре. Поэтому важно периодически проверять тепловые зазоры клапанов и регулировать их по мере необходимости. Особенно актуально это для автомобилей, оборудованных газобаллонным оборудованием.

Проверка тепловых зазоров в приводе клапанов Hyundai Solaris

Инструменты:

• Щуп плоский
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Плоскогубцы

Детали и расходники:

• Резиновая уплотнительная прокладка крышки головки блока цилиндров
• Резиновая прокладка уплотняющую свечные колодцы

Примечание:

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С. Снимаем катушки зажигания и отводим жгут проводов катушек зажигания от крышки головки блока цилиндров в сторону.

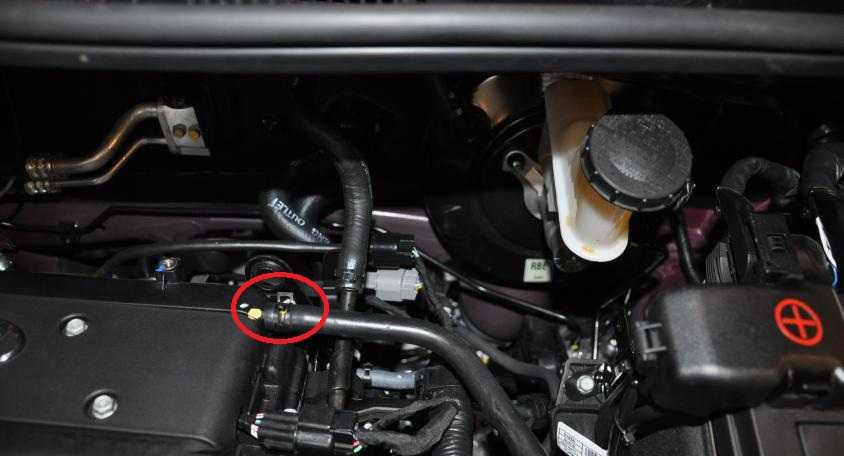

1. Сжав пассатижами концы хомута крепления шланга вентиляции картера снимаем шланг со штуцера клапана системы вентиляции картера.

Примечание:

Аналогично отсоединяем от другого штуцера крышки головки блока цилиндров шланг системы вентиляции картера.​

2. Головкой «на 10» отворачиваем шестнадцать болтов крепления крышки головки блока цилиндров.

3. Снимаем крышку блока цилиндров.

Примечание:

На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.​

На автомобиле с механической коробкой передач вывешиваем правое переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Включаем пятую передачу в коробке передач.​ Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.​

4. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки на звездочке распределительного вала выпускных клапанов и корпусе исполнительного механизма системы изменения фаз на валу впускных клапанов, должны располагаться (как показано на фото) напротив друг друга и на уровне плоскости разъема крышки и головки блока разъема.

5. При этом метка (риска) на шкиве привода вспомогательных агрегатов должна совпадать с меткой «0» на приливе крышки привода ГРМ.

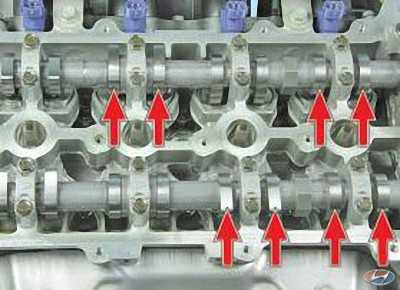

6. В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками (при измерении кулачок не должен надавливать на толкатель, а должен быть обращен к нему «затылком» – своим цилиндрическим участком) впускных клапанов 1-го и 2-го цилиндров, а также выпускных клапанов 1-го и 3-го цилиндров.

7. Записываем номера кулачков и измеренные зазоры в приводе клапанов.

Примечание:

Зазор равен толщине щупа, который вводится между кулачком и толкателем с легким защемлением.​

8. Провернув коленчатый вал на один оборот (360°) по часовой стрелке, проверяем зазоры между толкателями и кулачками впускных клапанов 3-го и 4-го цилиндров, а также выпускных клапанов 2-го и 4-го цилиндров.

Примечание:

Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных – 0,25 мм. Допуск на зазоры для всех клапанов составляет ±0,05 мм. В том случае, если зазор в приводе какого-либо клапана выходит за границы допуска необходимо отрегулировать зазор. Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

Для замены толкателя необходимо демонтировать распределительный вал и, вынув толкатель, микрометром замерить его толщину. В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0,015 мм – всего сорок один размер толкателей. Учитывая, что при выполнении операции по замене толкателей придется столкнуться со значительными трудностями, связанными со снятием цепи привода ГРМ и установкой фаз газораспределения, рекомендуем регулировку тепловых зазоров в приводе клапанов проводить на станции технического обслуживания. Сборку выполняем в обратной последовательности.

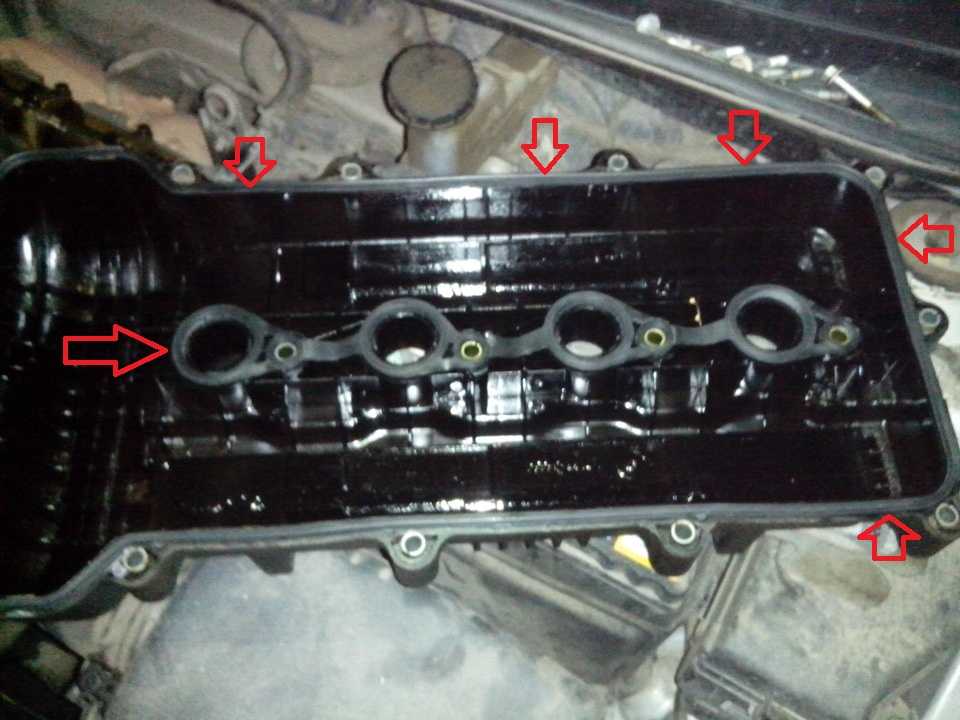

9. Перед установкой крышки головки блока цилиндров, вынимаем из ее пазов резиновую уплотнительную прокладку и резиновую прокладку, уплотняющую свечные колодцы. Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки.

10. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Реальные недостатки двигателя Hyundai 1.6

Большинство из перечисленных недостатков не имеют под собой реальных оснований. Их вполне можно считать мифами. Реальных же просчетов в конструкции двигателя Hyundai не так много. Это необходимость регулировки клапанов из-за отсутствия гидрокомпенсаторов и неподходящее расположение каталитического нейтрализатора для российских условий эксплуатации.

Двигатели рабочим объемом 1,6 л концерна Hyundai/Kia с распределенным впрыском топлива являются одними из самых беспроблемных на отечественном рынке. Более надежными можно считать только моторы, разработанные в прошлом веке. Например, К4М концерна Renault. Но характеристики моторов тех времен заметно скромнее.

Recommendations

Вот если бы у мастера спросить одну такую вещь, как то, что мне разные «мастера» на вопрос о том, можно ли шлифовать стаканы, шайбы говорят ни в коем случае, типо там специальный металл, который нельзя точить, шлифовать, ибо износ будет сильный. Я конечно в это не верю, но всё же интересно было бы услышать мнение другого человека, который я так понял этим занимается. Такая задача появилась после того, что где то видел и даже вроде на драйве, шлифовали шайбы и потом ими регулировали с хорошим результатом, а шайбы шлифовали потому, что купили размер, который не пользуется спросом и соответственно стоит копейки. Если есть такая возможность узнать у этого мастера такую инфу, был бы примного благодарен. Просто не знаю сколько стоят стаканы, но цены на шайбы на мой мотор уж очень сильно разнятся.

Шлифовать можно. Только на высокооборотистой машинке, без перегрева. Я таксистам в основном делал. Суммарный пробег более миллиона км. Вопросов нет. Один толкатель 400-650 стоит.

У меня пробег 250, непонятно сколько из 16 пойдут под замену и стоит ли лезть менять маслосъёмные колпачки, мотор съедает за 7 тыс км где-то 300-500 мл, что-то посоветуете или не лезть?Я уже приобрёл микрометр 0-25 мм, сейчас ищу щупы нормальные, я так понял нужны щупы 0.01? Ну и ключ динамометрический выбираю, какой там момент на распредвалах не знаете?

Сначала надо понять откуда масложор. Камера 700 руб стоит. Маленькие 11, большие 20 нм. Примерно. Точно не помню. Щупы нужно поверить микрометром.

Понял спасибо, думаю по весне заняться зазорами, а то пробег сами понимаете.

Сначала надо понять откуда масложор. Камера 700 руб стоит. Маленькие 11, большие 20 нм. Примерно. Точно не помню. Щупы нужно поверить микрометром.

можно в личку стоимость сего действа для G4FC?

Вот если бы у мастера спросить одну такую вещь, как то, что мне разные «мастера» на вопрос о том, можно ли шлифовать стаканы, шайбы говорят ни в коем случае, типо там специальный металл, который нельзя точить, шлифовать, ибо износ будет сильный. Я конечно в это не верю, но всё же интересно было бы услышать мнение другого человека, который я так понял этим занимается. Такая задача появилась после того, что где то видел и даже вроде на драйве, шлифовали шайбы и потом ими регулировали с хорошим результатом, а шайбы шлифовали потому, что купили размер, который не пользуется спросом и соответственно стоит копейки. Если есть такая возможность узнать у этого мастера такую инфу, был бы примного благодарен. Просто не знаю сколько стоят стаканы, но цены на шайбы на мой мотор уж очень сильно разнятся.

Шлифовать можно, но зачем новые покупать? Родные раза 3 точно продержаться. А это около 200 000 км

Ну так а если наоборот уменьшить надо зазор, как ни крути, но часть из 16 придётся докупать. Кстати нашёл профильный сервис по митсубиси, которые сделают регулировку клапанов в 2 этапа и за 6 тыс, видимо к ним и поеду.Ссылку прикреплю, мало ли кто увидит из Питера. www.drive2.ru/o/MLSservise/

150 тыщ на газу и регулировка после 200. Вполне норм. Вообще на бензине до 200 тыщ точно можно не лезть. Некоторые просто ннвнимательно читают мануал и разводят панику, про то, что регулировать надо уже на 90 тыс. Хотя там русским языком написано, что нужно сделать проверку, а не регулировку.

Отличная заморочек))Корейцы знатную козлину подложили с такой регулировкой, да и японцы тоже. На гидрики поскупились.

Но теперь то есть гидрики на Рио и солярисе с 2017 г.в. Правда только на каппа 1.4

Цена вопроса такой работы?

Все вопросы к Slavkin23 мне делал.

Вы так написали, как будто вам поставили двигатель работающий на воде, думал на драйве делятся информацией, а вы секретничаете.

Что трудно написать ему? Мне сделал дёшево.

Такую купил, руки не доходили сделать.

клапана вообще на каких пробегах регулировались? Скажи пожта
