Зазор клапанов ниссан ноут

Регулировка клапанов ваз

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

Выпускные 0,4 мм;
Впускные 0,25 мм.

Почему возникает ошибка P0011

Если в результате проверки автомобиля сканером было установлено наличие ошибки P0011, это указывает на одну из следующих проблем:

Смазочные компоненты не поступают (или поступают с затруднением) в камеру поршня, что может говорить о засорении масляных каналов;
Сломаны или сточены зубья шестерни вала, возможно, другие механические повреждения детали;
По причине загрязнения неисправен регулятор фаз (клапана VVT-i)

Если в автомобиле фильтр гидравлического клапана фаз не установлен внутри датчика, а ставится отдельно, необходимо проверить его на наличие загрязнений и заменить при необходимости.Обратите внимание: Довольно часто регулятор фаз выходит из строя после некачественно проведенной замены цепи.

В клапане системы газораспределения произошел сбой электропроводки, который может быть вызван разрывом или повреждением контактов.. Крайне редко на автомобилях диагностируется ошибка P0011 при неисправности системы изменения фаз газораспредения

Крайне редко на автомобилях диагностируется ошибка P0011 при неисправности системы изменения фаз газораспредения.

Алгоритм действий

Инструкция, которой нужно
придерживаться при выполнении работы, выглядит следующим образом:

Транспортное средство ставится на подъемнике, правое переднее колесо снимается.
Демонтируются защитные плоскости брызговиков.
Демонтируется декоративно-защитная накладка с мотора.

Демонтируется впускной коллектор.
Сливается масло из системы, обеспечивающей смазку и охлаждение силовой установки.
Демонтируется крышка ГБЦ.

Поршень первого цилиндра фиксируется в верхнем положении такта сжатия. Для этого нужно провернуть коленчатый вал Nissan Qashqai так, чтобы метка шкива вспомогательных механизмов совпала с меткой, находящейся на крышке привода механизма распределения газа.

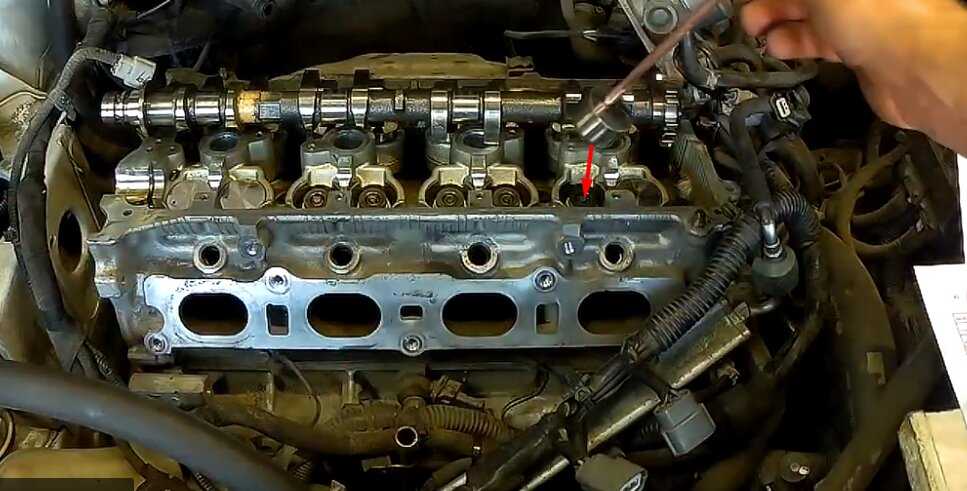

Посредством щупа нужно оценить значение зазоров на обоих валах распределения, также толкателями 1-го цилиндра, клапанами вала впуска 2-го цилиндра и клапанами вала выпуска 3-го цилиндра.

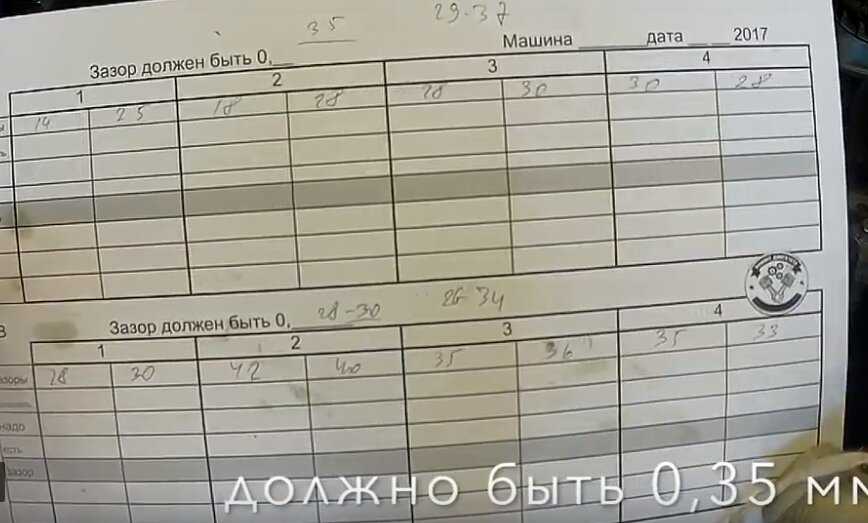

Полученные показатели необходимо записать.

Коленчатый вал нужно на 360 градусов провернуть, взяв его за болт, фиксирующих шкив, после чего фиксируются зазоры клапанов, установленных на прочих цилиндров. Если значения, полученные в процессе измерений, отличаются от нормативных показателей, которые мы привели выше, то толкатели меняются. После того, как значения всех зазоров зафиксированы, поршень первого цилиндр ставится в верхнюю позицию такта сжатия.

В ситуации, когда диагностика
показала, что нужно скорректировать зазоры в приводе клапанов, выполняются
следующие манипуляции:

Под мотор ставится прочная и надежная опора.
Демонтируется правая опора подвески силовой установки, для чего снимаются болты, удерживающие подвеску на лонжеронах и самом моторе.
Скидывается приводной ремень, отвечающий за функционирование вспомогательных механизмов.
Снимается приводная цепь ГРМ.
Снимаются распределительные валы.
Элемент, толкающий клапан, нуждающийся в корректировке зазора, вытаскивается из посадочного гнезда ГБЦ. Фиксируется толщина данного элемента, которую можно увидеть на его внутренней поверхности.

Рассчитывается толщина нового толкателя, чтобы конечное значение зазора соответствовало нормативам, указанным нами в начале статьи.
Новый элемент-толкатель монтируется на посадочное место, после чего меняются детали на других клапанах, также нуждающихся в корректировке.
Возвращаются на место валы распределения, привод ГРМ пока остается нетронутым.
Коленчатый вал проворачивается на 90 градусов по направлению против часовой стрелки, благодаря чему удается вернуть все поршни в среднюю позицию.
Посредством щупа проверяются зазоры, которые теперь должны соответствовать нормативным значениям, обозначенным производителем.

Тюнинг

Выполнить увеличение мощности двигателя внутреннего сгорания марки MR20DE очень сложно. Это обусловлено отсутствием готовых технических решений как на отечественном, так и на зарубежном авторынке. Применение чип-тюнинга позволяет доработать программное управление мотора, что сопровождается прибавкой пяти лошадиных сил. В действительности они практически не ощущаются.

Система охлаждения MR20DE

Проведение тюнинга ДВС MR20DE с применением турбины является вариантом только для отчаянных владельцев указанной марки силового агрегата. Из-за отсутствия необходимого железа, понадобится самостоятельно подобрать следующие элементы:

турбину с интеркулером;
коллектор;
пайпинги;
форсунки с производительностью не менее 440cc;
усиленную, кованную шатунно-поршневую группу;
бензонасос большей мощности;
выхлопная система.

Также потребуется приобрести ряд менее значимых запчастей. При этом потребуется провести компоновку всего оборудования с последующей правильной настройкой. В итоге можно получить двигатель с мощностью более трехсот лошадиных сил.

Под капотом Кашкая j10 MR20DE

Монтаж компрессора является менее сложным вариантом, но мощность будет ограничиваться двумя сотнями лошадиных сил. При этом эксплуатация мотора будет длиться не долго.

История создания двигателя Nissan MR20DE

Силовые агрегаты компании Ниссан (страна Япония) заслуживают отдельных слов. Это двигатели с длительным эксплуатационным сроком, достаточно экономичные, соответствуют общепринятым экологическим нормам, недорогие в обслуживании и ремонте.

Масштабное производство моторов MR20DE началось в 2004 году, но, некоторые источники утверждают, что более точной цифрой будет 2005 год. За долгие 13 лет производство агрегатов не остановлено, и на сегодняшний день продолжает исправно функционировать. Если верить многочисленным тестам, то двигатель MR20DE прочно занимает пятую позицию по надёжности во всём мире.

Последовательность установки на различные модели компании:

Nissan Lafesta. Классический, удобный минивэн, увидевший мир в 2004 году. Двухлитровый двигатель стал идеальным агрегатом для кузова, длина которого составила практически 5 метров (4495 мм).
Nissan Модель, достаточно похожая на предыдущего представителя. Nissan Serena – это минивэн, комплектации которого подразумевали установку как заднего, так и полного привода.
Nissan Bluebird. Автомобиль, выпуск которого начался в 1984 году и получил массу изменений за период с 1984 по 2005 год. В 2005 году двигатель MR20DE устанавливался на кузова седан.
Nissan Qashqai. Который представили обществу в 2004, и только в 2006 году начали его массовое производство. Мотор MR20DE, объёмом 0 литра стал идеальной основой для автомобиля, который производится в различных комплектация и по сегодняшний день включительно.
Nissan X-trail. Один из наиболее популярных кроссоверов, отличающийся от моделей других производителей своей компактностью. Разработка Nissan X-trail производилась в далёком 2000 году, но в 2003 автомобиль уже получил свой первый рестайлинг.

Можно сказать, что мотор MR20DE, отзывы о котором только положительны, является общенародным достоянием, так как помимо вышеуказанных моделей он также устанавливался на автомобилях компании Renault (Clio, Laguna, Mégane). Агрегат зарекомендовал себя как надёжный и долговечный двигатель, с редко возникающими неисправностями, в основном, из-за некачественных комплектующих.

Измерение и регулировка

Регулировка зазоров клапанов

Детальное описание этих процедур займёт объём размером с брошюру, так как попутно пришлось бы вдаваться в техническую терминологию и подробности устройства ГРМ различных конструкций.Основные и необходимые правила, касающиеся для всех без исключения ДВС:

измерение и регулировку зазоров клапанов следует производить только на холодном двигателе;
эти действия должны проводиться, только когда клапан закрыт, для чего нужно знать порядок работы цилиндров и расположение установочных меток на звёздочках (шестернях) распредвала (или распредвалов) и коленвала;
метки на звёздочках и шестернях надо точно совмещать с метками на корпусе двигателя, поворачивая коленчатый вал по ходу вращения. За два оборота коленвала распредвал совершает один оборот.

Простейшим измерительным инструментом является щуп для регулировки клапанов. Для классических “Жигулей”, например, он продаётся отдельно (0,15 мм), но на некоторых моторах не все клапаны имеют одинаковую величину зазоров (например, на ЗМЗ-402) и необходим набор щупов. Используя микрометр, Вы добьётесь большей точности, но необходимо использовать его вместе с приспособлением для измерения зазоров.

Для тех же “Жигулей” оно представляет собой рейку, которая устанавливается на шпильки крепления “постели” распредвала. На ней указаны углы поворота, соответствующие закрытому положению того или иного клапана.

Кроме измерительных инструментов, иногда нужны приспособления для регулировки зазоров клапанов.
Например, на двигателях семейства ВАЗ 2108 это комплект из двух инструментов. Одним толкатель клапана (“стакан”) отжимается от кулачка распредвала, другим это положение толкателя фиксируется, что позволяет заменить регулировочную шайбу.

В любом случае, если Вы решили произвести регулировку самостоятельно, магазины автозапчастей не оставят Вас с голыми руками.
Подробнее о регулировке зазоров клапанов (на примере автомобилей ВАЗ) смотрите в видео на нашем сайте!

В любых ДВС для организации нормального газораспределения применяются клапанные механизмы. На привод коленвала забирается небольшая часть крутящего момента. В процессе нагрева металл имеет свойства расширяться. Следовательно, меняются размеры деталей мотора. Изменяются и размеры элементов ГРМ. Если в приводе ГРМ не предусмотрен тепловой то при нагревании двигателя до его оптимальных рабочих температур клапаны не будут плотно закрываться. Как следствие, они не будут обеспечивать требуемой герметичности.

По этой причине рабочие характеристики двигателя могут ухудшиться. Но это не все. Снижается ресурс клапанов — очень часто подгорают кромки тарелок. В процессе работы клапана поверхность его изнашивается, а тепловые зазоры увеличиваются. Это ведет к более шумной работе мотора. Чтобы этого не возникало, а двигатель всегда работал ровно и тихо, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или же шайбы для регулировки.

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Проявляющиеся симптомы

Прежде чем автомобилист увидит на сканере код ошибки с номером Р0011, что-то должно его подтолкнуть к проведению проверки диагностическим оборудованием.

Это главная проблема, поскольку автомобилист банально не замечает, что машина ведёт себя как-то не так, а потому горящий чек списывает на случайное срабатывание.

Да, изменения слабо заметные, но они есть. В большинстве случаев оптимальный режим работы двигателя нарушается, что обусловлено работой распредвала с опережением. Это влечёт за собой небольшое увеличение расхода топлива. Параллельно увеличивается концентрация вредных компонентов в выхлопном газе, который выбрасывается в атмосферу.

Есть и такие машины, при выявлении ошибки Р0011 на которых может наблюдаться нестабильное поведение двигателя при высоких оборотах. Связано это всё с тем же опережением, из-за которого впрыскивается больше топлива, нежели требуется мотору.

Как минимум этот признак должен подсказать автовладельцу проверить память ЭБУ. Учитывая нынешние технологии, во многих случаях проверка успешно выполняется с помощью смартфона. Если есть в распоряжении сканер, подключитесь к блоку управления с его помощью. При отсутствии таких приспособлений и возможностей придётся ехать в автосервис и платить за услуги диагностики. Но сделать это необходимо.

Ошибка Р0011 — перестановка распредвала

Роль клапанов электромагнитного типа в работе системы ГРМ

Силовой агрегат Пежо 308 имеет два клапана фаз и 307 имеет один фазорегулятор, который установили в зубчатом шкиве. Конструктивно шкив имеет две основные части: крыльчатку оборудованную лопаткой и цилиндр имеющий камеру. При достижении установленных условий электронной системой управления выполняется подача сигнала на электромагнитный клапан фаз. При открытии клапан обеспечивает подачу масла под определенным давлением через центральный канал расположенный на распредвалу. Поступление масла происходит через отверстия в центральной части крыльчатки и механизме поднимающем плунжер.

За счет давления, под которым подается масло, происходит смещение плунжера вверх и освобождается крыльчатка. Благодаря этому происходит проворачивание крыльчатки и устройства регулировки фаз по направлению к задержке срабатывания впускных клапанов. После снятия напряжения с электромагнитного клапана происходит возвращение лопатки и крыльчатки в свое первоначальное положение, а плунжером блокируется вся система в состоянии наименьшего запаздывания.

Клапан отвечает за обеспечение поступления масла к фазорегулирующему устройству. После отключения управляющего потенциала на электромагнитном устройстве, фазорегулятор перемещает распредвал в состояние с наименьшим запаздыванием, благодаря чему обеспечивается максимальная сила крутящего момента на пониженных оборотах.

На Пежо 307 и 308 фазорегуляторы, смонтированные на распределительных валах, нормально функционируют, в случае если будут соблюдены следующие параметры:

при скорости коленвала свыше 1500 об/мин;
при достижении во впускном трубопроводе показателей давления свыше 500 мбар;
при температурных показателях антифриза свыше 30 градусов.

В изменении фазгазораспределения участвует ЭБУ, которое считывает расположение коленвала и распредвала, температурных показателей тосола, а также скорости транспортного средства. Диапазоны регулировки углов поворота, распредвала на холостых оборотах, варьируются от +5 до -5, а при резком увеличении оборотов от 0 до 30 градусов.

Проголосуйте, понравилась ли вам статья?

Загрузка…

Проверка зазора клапанов

После снятия, установки или замены распределительного вала или элементов клапанной группы, а также при наличии симптомов несоответствующей работы двигателя необходима проверка зазора в клапанах.

1. Снять крышку головки блока цилиндров.

2. Измерить зазор в клапанах:

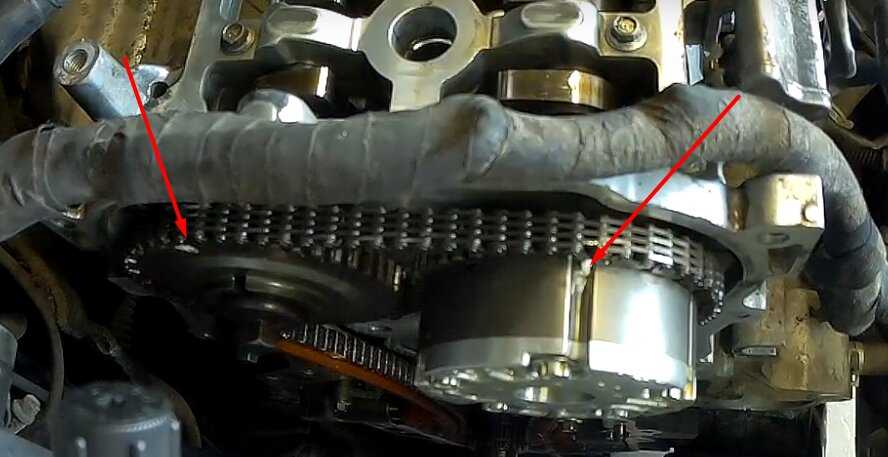

Установить пор шонь пер вого цилиндра в положение верхней мертвой точки хода сжатия, для чего необходимо провернуть шкив коленчатого вала (1) по часовой стрелке до совмещения метки ВМТ (без цвета) (В) с индикатором (А) на передней крышке.

Примечание. Метка белого цвета (С) не используется в данной процедуре.

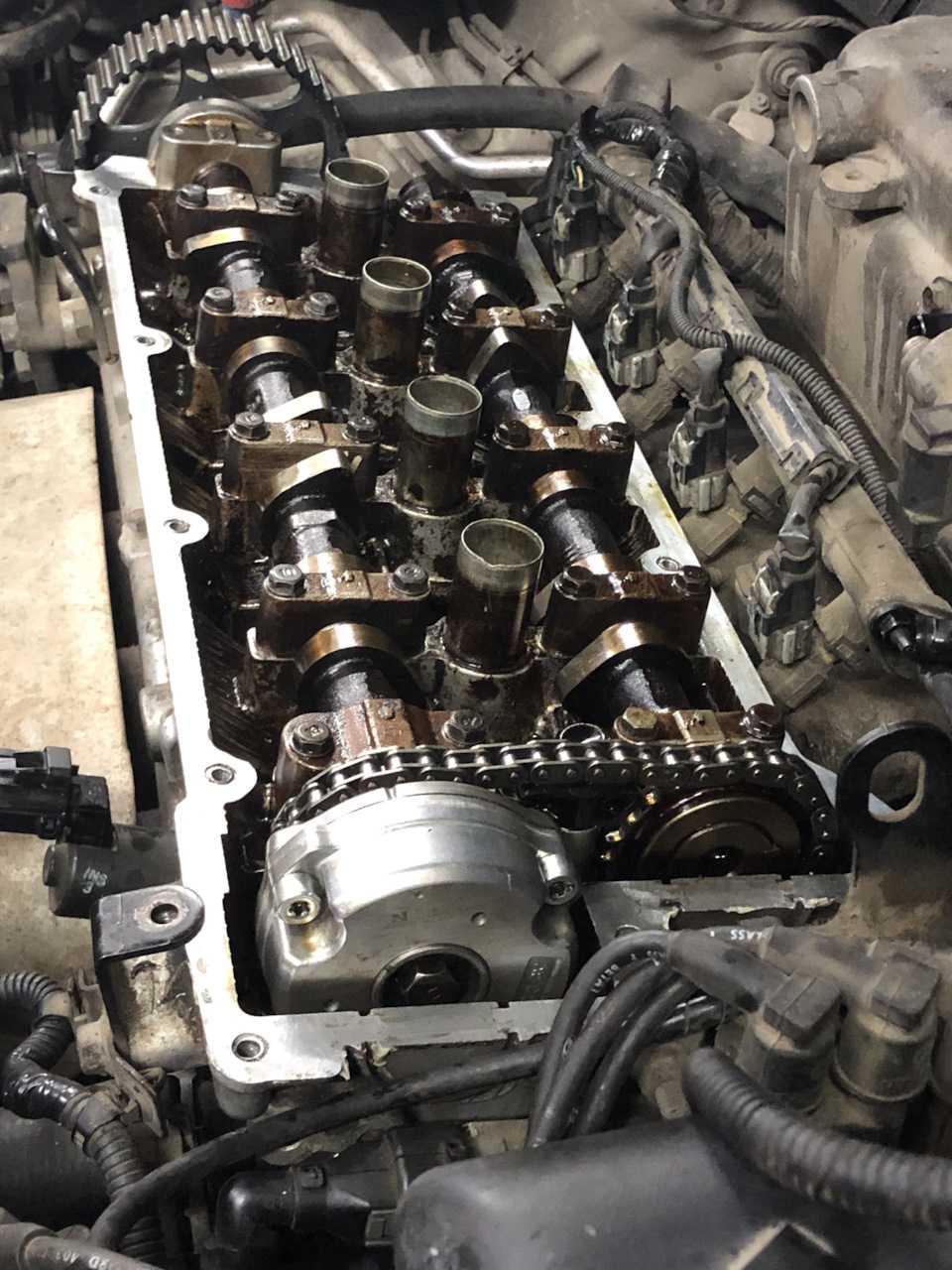

Убедится, что кулачки впускного и выпускного распределительных валов, относящиеся к первому цилиндру двигателя, направлены вверх и вовнутрь (в направлении черных стрелок на рисунке).

1. Впускной распределителььыь вал. 2. Выпускной распределительный вал. Белая стрелка указывает в сторону передней части автомобиля.

Если кулачки не направлены в указанном направлении, провернуть шкив коленчатого вала на один оборот (360°) и снова совместить установочные метки описанным выше способом.

Используя набор плоских щупов, измерить зазор между толкателем клапана и распределительным валом.

Проверить зазоры в клапанах, указанных на рисунке ниже черными стрелками или отмеченных в таблице «х».

А. Сторона выпуска. В. Цилиндр №1. С. Цилиндр №2. D. Цилиндр №3. Е. Цилиндр №4. F. Сторона впуска. Белая сделка указывает в сторону передней части автомобиля.

Установить поршень четвертого цилиндра в положение верхней мертвой точки хода сжатия, для чего провернуть шкив коленчатого вала (1) на один оборот (360°) и совместить метку ВМТ (без цвета) (В) с индикатором (А) на передней крышке.

Примечание. Метка белого цвета (С) не используется в данной процедуре.

Проверить зазоры в клапанах, указанных на рисунке ниже черными стрелками или отмеченных в таблице «х».

А. Сторона выпуска. В. Цилиндр №1. С. Цилиндр №2. D. Цилиндр №3. Е. Цилиндр №4. F. Сторона впуска. Белая стрелка указывает в сторону передней части автомобиля.

3. Если полученные значения не соответствуют норме, выполнить процедуру регулировки зазора.

ДВИГАТЕЛЬ MR20DE — Nissan Qashqai

РЕГУЛИРОВКА ЗАЗОРОВ ДВИГАТЕЛЯ MR20DE — Nissan Qashqai

Выполняйте регулировку, исходя из подобранной толщины толкателя клапана.

1. Снимите распредвалы. См. ниже.

2. Снимите толкатели клапанов, зазоры которых отличаются от нормы.

3. При помощи микрометра (А) измерьте толщину по центру снятых толкателей клапанов.

4. Рассчитайте толщину сменного толкателя клапана по следующей формуле.

Расчет толщины толкателя клапана:

t = Толщина сменного толкателя клапана

t1 = Толщина снятого толкателя клапана

С1 = Измеренный клапанный зазор

С2 = Стандартный клапанный зазор

Впуск: 0,30 мм

Выпуск: 0,33 мм

• Толщину нового толкателя клапана (В) можно узнать по маркировке (А), выбитой с обратной стороны (внутри цилиндра).

• Маркировка «302» означает толщину 3,02 мм.

Примечание: Имеются толкатели клапанов с 26 значениями толщины в диапазоне от 3,00 до 3,50 мм с шагом 0,02 мм (при изготовлении на заводе).

5. Установите подобранные толкатели клапанов.

6. Установите распредвалы. См. ниже.

7. Установите цепь ГРМ и смежные компоненты. См. ниже.

8. Проверните шкив коленвала от руки на несколько оборотов.

9. Убедитесь, что клапанные зазоры в пределах нормы.

10. Установите все снятые компоненты в порядке, обратном снятию.

11. Прогреете двигатель и проверьте, нет ли необычного шума и вибрации.

Видео по теме «Nissan Qashqai. РЕГУЛИРОВКА ЗАЗОРОВ ДВИГАТЕЛЯ MR20DE»

Плюсы и минусы

Кроме необратимой деформации клапанов во время удара их поршнями при обрыве цепи ГРМ минусами конструкции являются:

склонность к нагарообразованию и увеличение расхода масла;
необходимость периодической регулировки своими руками клапанов;
перегрев блока цилиндров.

Блок цилиндров MR20DE

Положительной особенностью движка является высокий ресурс от 350 000 км при соблюдении регламента ТО. Остальными достоинствами конструкции являются:

производитель использует надежное навесное оборудование;
возможна форсировка за счет переустановки ПО;
капремонт вполне осуществим по мануалу собственными силами.

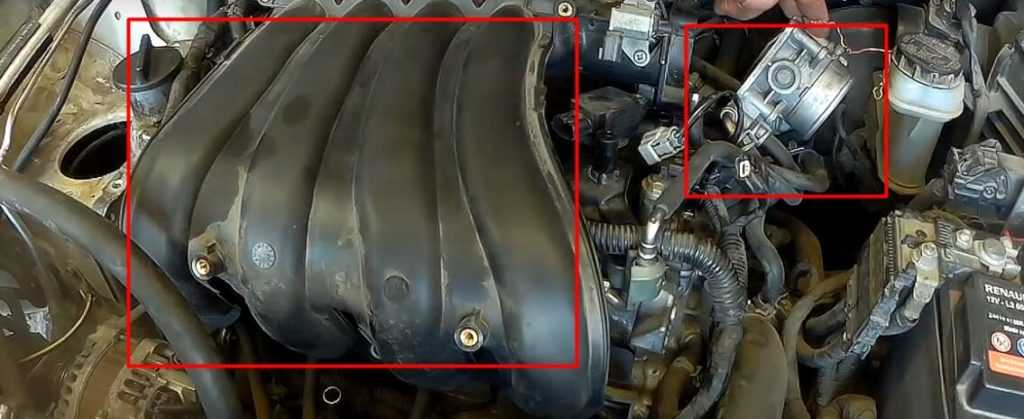

Впускной коллектор

Насколько серьезной является ошибка P0011?

При появлении данной ошибки могут возникнуть проблемы с запуском двигателя автомобиля. Также двигатель может работать неустойчиво, неровно на холостом ходу или глохнуть.
Возможно увеличение расхода топлива и накопление чрезмерного количества углерода на компонентах двигателя. Также могут возникнуть некоторые проблемы с управляемостью автомобиля (в зависимости от положения распределительного вала).
Если проблему долго не решать, это может привести к возникновению других неисправностей, связанных с клапанным механизмом или двигателем автомобиля (в зависимости от причины возникновения ошибки).

Как ведет себя автомобиль при ошибке P0011

Ошибка положения распределительного вала, диагностируемая кодом P0011, является одной из тех, которая не оказывает практически никакого влияния на поведение автомобиля в движении. Связано это с тем, что непосредственно на двигательные характеристики факт работы распредвала с опережением никак не влияет. Однако данный факт не позволит двигателю работать с оптимальными характеристиками, вследствие чего повысится расход топлива и увеличится содержание вредных веществ в выбросе.

Обратите внимание: Некоторые модели двигателей при ошибке положения распределительного вала неустойчиво работают при высоких оборотах из-за переизбытка топлива

Технические характеристики

Для понятия всех возможностей двигателя, следует узнать его технические характеристики, которые для большей простоты понимания сведены в таблицу.

Марка	MR20DE
Тип двигателя	Рядный
Рабочий объём	1997 см3
Мощность двигателя относительно оборотов	133/5200 137/5200 140/5100 147/5600
Крутящий момент относительно оборотов	191/4400 196/4400 193/4800 210/4400
Количество цилиндров	4
Количество клапанов	16 (по 4 на 1 цилиндр)
Блок цилиндров, материал	Алюминий
Диаметр цилиндра	84 мм
Ход поршня	90.1 мм
Степень сжатия	10.2
Рекомендуемое октановое число топлива	95
Расход топлива:
— при езде по городу	11.1 л. на 100 км.
— при езде по трассе	7.3 л. на 100 км.
— при смешанном типе езды	8.7 л. на 100 км.
Объём масла в двигателе	4.4 литра
Допуск масла на угар	До 500 грамм на 1000 км
Рекомендуемое масло для двигателя	0W-30 5W-30 5W-40 10W-30 10W-40 10W-60 15W-40
Замена масла	Через 15000 км
Рабочая температура	90 градусов
Экологическая норма	Евро 4, качественный катализатор

Также существует такой важный параметр, как средний эксплуатационный срок, который не указывается изготовителем относительно ДВС MR20DE. Но, согласно многочисленным отзывам в сети, наработка данного агрегата составляет не менее 300 000 км, после чего возникает необходимость проведения капительного ремонта.

Номер двигателя указан на самом блоке цилиндров, поэтому его замена может сопровождаться некоторыми трудностями из-за регистрации агрегата. Номер расположен ниже защиты, установленной на выпускной коллектор. Более точным ориентиром может служить щуп уровня масла. При покупке поддержанного автомобиля, не все водителя сразу находят его, так как номер может быть скрыт под слоем ржавчины.

Причины возникновения ошибки P0011

Ошибка в цепи датчика положения распредвала может возникнуть по различным причинам, связанным с распредвалом и его управлением. Некоторые из наиболее распространенных причин ошибки P0011 включают:

Неисправный датчик положения распредвала: датчик положения распредвала необходим для передачи информации в ЭБУ о текущем положении распредвала. Если датчик неисправен или не работает должным образом.
Проблемы с проводкой: проблемы с проводкой могут влиять на передачу данных между датчиком и ЭБУ. Если проводка повреждена или обрывается.
Неисправность механизма корректировки фаз газораспределения: механизм корректировки фаз газораспределения отвечает за правильную работу распредвала. Если этот механизм не работает должным образом.
Неисправность зубчатого ремня или цепи газораспределения: зубчатый ремень или цепь газораспределения передает движение от коленчатого вала к распредвалу. Если эти элементы неисправны или изношены.
Неисправность ЭБУ: ЭБУ управляет работой двигателя и обрабатывает данные от датчиков. Если ЭБУ неисправен или поврежден.
Неисправность клапанов или поршней: некоторые модели автомобилей имеют проблемы с клапанами или поршнями.
Неправильное использование масла: использование неправильного масла или его недостаточное количество может привести к износу зубчатого ремня или цепи газораспределения.

Кроме того, ошибка Р0011 может быть вызвана другими проблемами, связанными с распредвалом и его управлением. Поэтому для точной диагностики и устранения ошибки P0011 рекомендуется обратиться к профессиональному автомеханику.

Блок цилиндров MR20DD

Цилиндры в двигателях Nissan MR20DD установлены со смещением, чтобы минимизировать трение, возникающее из-за угла шатуна, когда поршень опускается в цилиндр. Шейки коленчатого и распределительного валов отделаны полировочной лентой для получения зеркальной отделки. Результатом является полное снижение трения на этих опорных поверхностях ключевых компонентов двигателя. Каждый поршень оснащен двумя компрессионными и одним масляным контрольным кольцом.

Блок цилиндров
Сплав	алюминий
Коэффициент сжатия	11.2: 1
Диаметр цилиндра	84,0
Ход поршня	90,1
Поршневые кольца: компрессия/масло	2/1
Коренные подшипники	5
Внутренний диаметр цилиндра	84.000-84.010
Диаметр юбки поршня	83,970-83,980
Боковой зазор поршневого кольца	верхний 0,040-0,080
второй 0,030-0,070
масло 0,055-0,155
Кольцевой зазор поршневого кольца	верхний 0,20-0,30
второй 0,50-0,65
масло 0,15-0,45
Диаметр шейки коленвала	—
Диаметр шатуна	43,970

Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента:

Шаг 1: 34,3 Нм; 3,5 кг · м
Шаг 2. Поверните все болты на 60 °.

После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.

Болты шатунов

Шаг 1: 27,4 Нм; 2,8 кг · м
Шаг 2: 0 Нм; 0 кг · м
Шаг 3: 19,6 Нм; 2,0 кг · м

Болт шкива коленчатого вала

Шаг 1: 68,6 Нм; 7,0 кг · м
Шаг 2: 0 Нм; 0 кг · м
Шаг 3: 29,4 Нм; 3,0 кг · м

Крепежные болты маховика (M / T) или приводной пластины (CVT)

● 108 Нм; 11 кг · м

Как выявить ошибку P0012

Для диагностики этой ошибки автомеханику необходимо поступить следующим образом:

Осмотреть электроразъем клапана управления маслом и проводку на отсутствие дефектов
Проверить вязкость, состояние и уровень моторного масла
Посредством сканера OBD-II, считать все коды ошибок и сохраненные данные, с тем чтобы выяснить, при каких обстоятельствах и когда появилась ошибка
Сбросить все коды ошибок в памяти ECM и проверить автомобиль на ходу, чтобы разобраться, возникает ли ошибка вновь.
В случае повторного ее появления, необходимо продление диагностики, придерживаясь методики, утвержденной изготовителем.

Обратите внимание
Диагностика и устранение этой ошибки должна проходить в соответствии с указаниями изготовителя автомашины. В противном случае вероятно сильное повреждение мотора, а кроме того, спешной замене рабочих деталей.

Каковы симптомы ошибки P0011?

На приборной панели автомобиля загорится индикатор Check Engine и модуль управления двигателем (ECM) даст команду распределительному валу вернуться в исходное положение (если это возможно).
Двигатель автомобиля может запускаться с трудом.
Возможно увеличение расхода топлива из-за ненормального положения распределительного вала.
Двигатель автомобиля может работать неустойчиво, неровно на холостом ходу или глохнуть в зависимости от положения распределительного вала.
Возможно увеличение объема выбросов вредных веществ с отработавшими газами автомобиля.

Примечание: симптомы данной ошибки могут варьироваться в зависимости от положения распределительного вала.

Процесс устранения проблемы

Устранение проблемы с ошибкой монтажа распредвала впускных клапанов на двигателе BMW N55 может быть достаточно сложным и требует определенного подхода. Ниже перечислены основные шаги, которые следует выполнить для исправления проблемы:

Проверьте расположение маркировок: Первым шагом необходимо убедиться, что маркировки на распредвале и корпусе распределительного механизма выровнены корректно

Проверьте в соответствии с инструкциями производителя, чтобы быть уверенными, что все позиции совпадают.

Проверьте положение замков: Важно убедиться, что замки на распредвале и корпусе распределительного механизма находятся в правильном положении и надежно зафиксированы. Если замки неправильно установлены или сломаны, они должны быть заменены.

Откорректируйте установку: Если после первых двух шагов проблема не устраняется, необходимо откорректировать установку распредвала с помощью соответствующих инструментов и методик

При этом следует быть осторожным, чтобы не повредить компоненты и сохранить правильное положение.

Проверьте другие компоненты: Если все указанные выше шаги не привели к решению проблемы, рекомендуется проверить другие компоненты, связанные со снятием и установкой распредвала, такие как клапаны, натяжитель цепи и т. д. Выявление и устранение возможных повреждений или неисправностей в этих компонентах может помочь в решении проблемы.

В случае, если проблема не устраняется или нет необходимых навыков для самостоятельного исправления, рекомендуется обратиться к квалифицированному автосервису, специализирующемуся на техническом обслуживании и ремонте двигателей BMW. Только опытные специалисты с соответствующими инструментами и знаниями смогут правильно диагностировать и устранить проблему с ошибкой монтажа распредвала впускных клапанов BMW N55.

Поведение автомобиля: как понять, что есть нарушение?

Сложность определения данной ошибки заключается в том, что ее достаточно трудно распознать водителю. Она не оказывает практически никакого влияния на режим автомобиля и совершенно не проявляется в движении. Объяснимо это тем, что работа распредвала с опережением не отражается на характеристиках мотора. Наличие такой неполадки не разрешит двигателю работать в оптимальном режиме, в связи с чем, значительно увеличится топливный расход и резко возрастет содержание вредных веществ в выбросных газах. Для некоторых двигателей ошибка сопровождается неустойчивой работой при высоких оборотах. Происходит это в основном из-за переизбытка топлива.
