Расположение нумерации цилиндров в двигателе

Примеры расположения цилиндров двигателей:

а — четырехлистный V образный шести цилиндровый; б — четырехтактный V образный восьми цилиндровый; в— четырехтактный рядный четырех цилиндровый; г — четырехтактный рядный шести цилиндровый.

Одноцилиндровый четырехтактный двигатель
имеет значительную неравномерность вращения коленчатого вала, которая вызвана тем, что за два оборота коленчатого вала только в течение одного полуоборота коленчатый вал вращается вследствие давлении газов, а три полуоборота — за счет энергии, накопленной маховиком. Причем во время рабочего хода вращение коленчатого вала ускоренное, а во время подготовительных ходов — замедленное, что вызывает повышенную вибрацию двигателя, которая может быть лишь частично уменьшена вследствие значительного момента инерции маховика.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Определяется расположением цилиндров .

Рядная компоновка

технологически является самой простой по конструкции и при рядной компоновке блок самый тяжёлый, зато ремонт или восстановление блока и постелей блока не представляет трудностей. Рядное расположение цилиндров очень распространённо в крупных судовых дизельных двигателях, где ключевым является удобство обслуживания.

V-образный двигатель

имеет два варианта компоновки блока — со смещением левого и правого блоков между собой (рядом стоящие шатуны на шейке), либо без смещения (прицепной шатун, неравные степени сжатия на левом и правом блоках). Эти варианты нашли свое применение в автомобилестроении.

W-образный и звездообразный двигатели

имеют ещё более компактный блок цилиндров и укороченный вал. Вес такого блока двигателя ниже, но он менее жёсткий и более сложный в ремонте. Звездообразные нашли свое применение на некоторых типах вертолётов. Стоимость таких двигателей очень высокая.

Блок имеет три основных размера:
диаметр цилиндра, ход поршня, количество цилиндров (характеристики двигателя).

Блок цилиндров должен иметь достаточно высокую жёсткость, чтобы избежать овализации цилиндров и задира поршней выше допустимых пределов.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Наиболее распространенные конструкции

• Рядный. Цилиндры данного двигателя (их количество составляет от 2 до 12) расположены в одной плоскости и вращают общий для всех коленвал. Отличается простотой конструкции, удобством обслуживания, равномерностью износа механизмов, технологичностью. В то же время рост числа камер объемного вытеснения приводит к увеличению габаритов, что ограничивает сферу применения (моторы с большим их количеством используются на судах).
• V-образный. Два ряда цилиндров, вращающих один коленвал, расположены под определенным углом друг к другу (если он составляет 15 градусов (а головка блока общая), используется обозначение VR). Количество камер — от 2 до 24. Основное преимущество (в дополнение к плюсам рядного) – компактные размеры, увеличенный объем цилиндров.
• Оппозитный. Цилиндры расположены в одной плоскости под углом 180 градусов друг к другу, единый коленвал. Достоинства: снижение центра тяжести, уменьшение вибрации.
• W-образный. Ряды цилиндров (3 либо 4) расположены под углом менее 90 градусов, единый коленвал. Достоинства (при равном с V-мотором объеме): повышенные показатели мощности и крутящего момента, экономия подкапотного пространства и материалов при изготовлении блока. Недостатки: сложности с балансировкой и охлаждением.
• Звездообразный. Цилиндры радиально расходятся от общего коленвала (углы между ними одинаковые). Достоинства: высокая мощность, простота эксплуатации, небольшой вес (за счет отсутствия массивного коленчатого вала). Недостаток – подтекание масла в нижние камеры в нерабочем состоянии. Широко используется в авиации.

Существуют и другие конфигурации моторов (H- и U-образные и т. д.), которые в настоящее время встречаются достаточно редко. Профессиональный ремонт двигателя в Белгороде при этом способен обеспечить долгую жизнь «механического сердца» автомобиля.

Повышение давления

Парадоксальная ситуация с увеличением сжатия возникает, когда моторная смазка попадает на поршневые кольца сверху, со стороны камеры сгорания. Он уплотняет интерфейс и при измерении скачок давления достигает 14-15 бар.

Причина. в изношенных уплотнениях клапанов, дающих много смазки в камеру сгорания Нивы. Выхлопные газы отчаянно, расход масла высок, но поршни с кольцами не имеют к этому никакого отношения. Неисправность обнаруживается, когда крышка клапана открыта, а толкатели удаляются с клапанов. Неподходящие колпачки «дуб» на ощупь или покрытые трещинами. Масляные уплотнения можно менять без разборки силового агрегата.

Тактичность

Передвижение поршня внутри цилиндров двигателя называется рабочим циклом. Цикл состоит из фаз газораспределения, которыми можно определить момент открытия и закрытия клапанов. В четырехтактном транспорте полный цикл проходит после поворота коленчатого вала на 720 градусов, двухтактного — за 360.

Чтобы обеспечить валу постоянное усилие во время рабочего хода в цилиндрах двигателя, колена агрегата расположены под определенным углом относительно друг друга. На величину угла влияет количество цилиндров, типа установки и расположение цилиндров.

Как определить порядок работы цилиндров ДВС в зависимости от тактов.

Полуобороты коленчатого вала в цилиндрах дизельного и карбюраторного агрегата	Угол поворота	Нумерация цилиндров двигателя
1	2	3	4
Первый	0-180	Выпуск отработанных газов	Рабочий такт	Впуск топлива, воздуха
Второй	180-360	Впуск топлива, воздуха	Выпуск отработанных газов	Сжатие воздушно-топливной смеси	Рабочий ход
Третий	360-540	Сжатие воздушно-топливной смеси	Впуск топлива, воздуха	Рабочий ход	Выпуск отработанных газов
Четвертый	540-720	Рабочий ход	Сжатие воздушно-топливной смеси	Выпуск отработанных газов	Впуск топлива, воздуха

Тактичность двигателя

Работа цилиндров двигателя заключается в следующих этапах:

1. Впуск — поршень передвигается в нижнюю мертвую точку, при этом через впускной клапан происходит заполнение камеры сгорания топливовоздушной смесью. Выпускной клапан закрыт.
2. Сжатие — оба клапана закрыты, поршень передвигается в верхнюю мертвую точку, сжимая топливный состав. От сжатия температура в камере значительно возрастает, также увеличивается давление в цилиндре двигателя. Важный параметр, влияющий на экономичность машины — это степень сжатия. Показатель означает соотношение полного наполнения гильз и объем камеры горения. Для автомобилей с большим октановым числом требуется заливать высокооктановое топливо.
3. Рабочий ход — клапана в закрытом положении, происходит воспламенение смеси от свечи. Под действием давление в цилиндре автомотора при сгорании топлива поршень идет в низ, вращая коленвал. Для эффективной производительности необходимо чтобы горючее полностью сгорела до прихода поршня в НМТ. Это обеспечивается установкой угла опережения зажигания. В современных авто регулировка осуществляется встроенным электронным блоком. Старые модели оборудованы механическим регулятором.
4. Выпуск — рабочий ход заканчивается выхлопом отработанных газов из цилиндров двигателя. На этом этапе происходит важный процесс — продувка цилиндров автомотора. Продувка цилиндров двигателя обеспечивается одновременным открытием впускного и выпускного клапанов. После перехода поршня в ВМТ начинается такт впуска.

Нумерация цилиндров в наиболее распространенных типах автомобилей

К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует — каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия — знания профессионалов по ремонту автомобилей.

В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.

В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.

На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так — в ряду, ближнем к радиатору, от водителя к пассажиру — 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру — 4-5-6.

Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем — истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.

Порядок работы 4 цилиндрового двигателя обозначается как Х―Х―Х―Х где Х ― номера цилиндров. Это обозначение показывает последовательность чередования тактов цикла в цилиндрах.

Порядок работы цилиндров зависит от углов между кривошипами коленчатого вала, от конструкции механизма газораспределения, и системы зажигания бензинового силового агрегата. У дизельного место системы зажигания в этой последовательности занимает ТНВД.

Для управления автомобилем это знать, конечно, необязательно.

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

История двигателя

Моторное подразделение японского автопроизводителя Митсубиси вело разработку двигателя 4d56 на протяжении десяти лет. В результате произвели достаточно мощный силовой агрегат, который способен одновременно быстро разгонять такой нелёгкий автомобиль, как Мицубиси Паджеро спорт и преодолевать бездорожье.

Mitsubishi 4d56 (на фото в разрезе) дебютировал в далёком 1986 году на первом поколении Pajero. Он является приемников 2,4-литрового двигателя 4D55. Шорт блок данного мотора изготовлен из чугунного сплава, который включает в себя рядное расположение четырёх цилиндров. Диаметр цилиндров был немного увеличен, по сравнению с предшественником 4D55 и составляет 91,1 мм. Блок оснащён кованным коленчатым валом с двумя балансировочными валами и увеличенным ходом поршня. Длина шатунов и компрессионная высота поршней были также увеличены и составляют 158 и 48,7 мм соответственно. В результате всех изменений, производителю удалось добиться повышенного рабочего объёма двигателя – 2,5 литра.

Сверху блока установлена головка блока цилиндров (ГЦБ), которая изготовлена из алюминиевого сплава и включает в себя вихревые камеры сгорания. Газораспределительный механизм двигателя (ГРМ) комплектуется одним распредвалов, то есть по два клапана на цилиндр (один впускной и один выпускной). Как и положено, диаметр впускных клапанов немного больше, чем у выпускных (40 и 34 мм соответственно), а ножка клапана обладает толщиной 8 мм.

У двигателя Mitsubishi 4d56 есть аналоги в модельной линейки двигателей от корейского автопроизводителя Hyundai. Самые первые вариации данного мотора были атмосферные и не отличались какими-то выдающимися динамическими или тяговыми показателями: мощность составляла 74 л.с, а крутящий момент – 142 Н*м. Корейская компания комплектовала ими свои автомобили D4BA и D4BX.

После этого стартовал выпуск турбированной модификации дизельного двигателя 4d56, где в качестве турбонагнетателя использовался MHI TD04-09B. Этот агрегат придал силовой установке новую жизнь, что выражалось в увеличении мощности и крутящего момента (90 л.с и 197 Н*м соответственно). Корейский аналог данного мотора имел название D4BF и устанавливался на Hyundai Galloper и Grace.

Двигателя 4d56, которые приводили в движение Mitsubishi Pajero второго поколения, оснащались более производительной турбиной TD04-11G. Следующей доработкой было добавление интеркулера, а также увеличение основных технических показателей двигателя: мощности до — 104 л.с, а крутящего момента – до 240 Н*м. На этот раз силовая установка имела индекс Hyundai D4BH.

Выпуск версии двигателя 4d56 с топливной системой Common Rail состоялся в 2001 году. Мотор оснащался совершенно новым турбокомпрессором MHI TF035HL в паре с интеркулером. Кроме того, были использованы новые поршни, что привело к снижению степени сжатия до 17. Всё это привело к увеличению мощности на 10 л.с, а крутящего момента на 7 Н*м, по сравнению с предыдущей моделью двигателя. Двигателя этого поколения обозначались di-d (на фото) и соответствовали экологическому стандарту ЕВРО-3.

Усовершенствованная система головки блока цилиндров DOHC, то есть двухраспредвальная система, включающая по четыре клапана на один цилиндр (два впускных и два выпускных), а также система впрыска топлива Common Rail второго модификации начали применять на силовых агрегатах 4d56 CRDi начиная с 2005 года. Изменились также диаметры клапанов, они стали меньше: впускные – 31,5 мм, а выпускные – 27,6 мм, ножка клапана уменьшилась до 6 мм. Первая вариация двигателя имела турбонагнетатель IHI RHF4, который позволял развивать мощность до 136 л.с, а крутящий момент увеличился до 324 н*м. Существовало также и второе поколение этого мотора, которое характеризуется той же турбиной, но уже с изменяемой геометрией. Кроме того, были использованы совершенно другие поршни, рассчитанные на степень сжатия 16,5. Оба силовых агрегата соответствовали экологическим стандартам ЕВРО-4 и ЕВРО-5, в соответствии с годом выпуска.

Начиная с 1996 года, двигатель 4D56 стали убирать с некоторых моделей автомобилей, а вместо него устанавливали силовой агрегат 4M40 EFI. Окончательное завершение производства пока ещё не наступило, им комплектуются автомобили в отдельно взятых странах. Преемником 4D56 стал мотор 4N15, дебют которого состоялся в 2015 году.

Когда может быть применена данная информация?

Чаще всего эта информация для автолюбителей является ненужной, и по большей части она не применяется в процессе эксплуатации автомобиля. Однако имеется ряд случаев, когда водителю необходимо об этом знать. Такие сведения могут пригодиться для того, чтобы правильно присоединить провода, которые имеют высокое напряжение, к таким элементам, как свечи и трамблер, в ходе выполнения определенных ремонтных работ или починке ГБЦ, а также для проведения настройки тепловых зазоров в клапанах и для правильного присоединения трубопроводов высокого давления в дизелях.

Конечно же, в большинстве случаев данные сведения не пригодятся, но чтобы не испытывать затруднений при некоторых ремонтных работах и не обращаться при этом к специалисту, вполне достаточно будет знать некоторые нюансы работы двигателя.

Конструкционные материалы деталей ЦПГ

Сегодня цилиндры и поршни двигателя чаще всего производят из алюминия или стали с различными присадками. Иногда для внешней части блока цилиндров используют алюминий, имеющий небольшой вес, а для гильзы, контактирующей с движущимся поршнем, – более прочную сталь.

В отличие от чугуна, который применялся ранее для изготовления деталей ЦПГ, внедрение алюминия – намного более легкого, но износостойкого материала – стало толчком к появлению мощных и высокооборотистых двигателей.

Поршневые кольца, наиболее подверженные износу и деформациям, производят из специального высокопрочного чугуна с легирующими добавками (молибденом, хромом, вольфрамом, никелем).

Значительные механические и тепловые циклические нагрузки отрицательно сказываются на работоспособности элементов цилиндро-поршневой группы. В то же время от их состояния напрямую зависит стабильная компрессия двигателя, обеспечивающая его уверенный холодный и горячий запуск, мощность, экологичность и другие эксплуатационные показатели.

Именно поэтому для изготовления поршней и других деталей ЦПГ применяются материалы, обладающие высокой механической прочностью, хорошей теплопроводностью, незначительным коэффициентом линейного расширения, отличными антифрикционными и антикоррозионными свойствами.

В целях снижения потерь на трение производители поршней покрывают их боковую поверхность специальными антифрикционными составами на основе твердых смазочных частиц: графита или дисульфида молибдена. Однако со временем заводское покрытие разрушается, поршни снова испытывают высокие нагрузки, под влиянием которых изнашиваются и выходят из строя.

Состав на основе сразу двух твердых смазок – высокоочищенного дисульфида молибдена и поляризованного графита – применяется для первоначальной обработки юбок поршней или восстановления старого заводского покрытия.

MODENGY Для деталей ДВС имеет практичную аэрозольную упаковку с оптимально настроенными параметрами распыления, поэтому наносится на юбки поршней легко, быстро и равномерно.

На поверхности покрытие создает долговечную сухую защитную пленку, которая снижает износ деталей и препятствует появлению задиров.

MODENGY Для деталей ДВС полимеризуется при комнатной температуре, не требуя дополнительного оборудования.

Для подготовки поверхностей перед нанесением покрытия их необходимо обработать Специальным очистителем-активатором MODENGY. Только в таком случае производитель гарантирует прочное сцепление состава с основой и долгий срок службы готового покрытия. Оба средства входят в Набор для нанесения антифрикционного покрытия на детали ДВС.

Замер компрессии

Проверку компрессии проводим для общей оценки технического состоя­ния деталей цилиндропоршневой группы и клапанного механизма дви­гателя. Проверку проводим с помощником на двигателе, прогретом до рабо­чей температуры. Сбрасываем давление в системе питания двига­теля (см. «Замена топливного филь­тра») и не устанавливаем на место предохранитель топливного насоса. Выворачиваем свечи зажига­ния из отверстий головки блока ци­линдров (см. «Проверка состояния и замена свечей зажигания»). Отсоединяем колодку жгута прово­дов системы управления двигателем от катушки зажигания (см. «Снятие катушки зажигания»)

Устанавливаем наконечник ком-прессометра в свечное отверстие головки блока цилиндров. Проворачиваем коленчатый вал стартером при полностью нажатой педали «газа» в течение 2-4 с (пока­зания манометра должны перестать возрастать). Фиксируем показание манометра и сбрасываем давление в компрессометре.

Лада Калина. Низкая компрессия в двигателе: причины

Причины низкой компрессии

Низкая компрессия является плохим показателем для мотора. Что касается низкой компрессии, в этом случае двигатель плохо заводится на холодную, дымит, не тянет, заметно перерасходует масло, топливо и т.д. В бензиновых моторах при попытках запуска агрегата с низкой компрессией дополнительно заливает свечи, что еще больше осложняет ситуацию.

На практике снижение компрессии или ее полное отсутствие чаще всего возникает по следующим причинам:

Например, износ двигателя и нарушение геометрии цилиндров, а также образование задиров на стенках цилиндров в результате попадания металлической стружки может привести к снижению компрессии. Проблемы с прокладкой ГБЦ укажут на то, что герметичность окажется нарушенной. Также после перегревов ДВС в блоке или головке может возникнуть трещина. Еще неплотное прилегание (в результате закоксовки или неправильной регулировки), разрушение тарелки клапана (часто от прогара) приводит к тому, что должного закрытия не происходит, компрессия падает.

Еще не следует исключать и естественный износ мотора, когда в двигателе с пробегом происходит увеличение зазора между стенкой цилиндра и поршнем. Параллельно стоит упомянуть и проблемы с самими поршнями (разрушение, прогар и т.д.).

Если в двигателе нет компрессии или компрессия низкая

Снижение компрессии указывает на необходимость ремонта силового агрегата, что предполагает разборку и дефектовку ДВС. Только после указанных процедур можно получить представление о том, в каком состоянии находится ЦПГ и ГРМ, а также другие элементы и узлы двигателя.

Однако бывает и так, что причину снижения компрессии можно устранить, не разбирая мотор. Речь идет об удалении кокса, нагара и отложений. Такое решение позволяет очистить камеру сгорания, вернуть подвижность поршневым кольцам, убрать нагар с клапанов и добиться их плотного прилегания.

Чтобы точнее определить, насколько серьезна проблема, причем без разборки ДВС, нужно для начала залить 7-8 «кубиков» моторного масла в проблемные цилиндры. Затем компрессию нужно замерить повторно. Если заливка масла не изменила ситуацию, тогда вероятны проблемы, связанные с клапанами. Если же компрессия после заливки масла увеличилась, тогда стоит искать проблему в износе элементов ЦПГ. Так вот, в этом случае кольца могли залечь, а раскоксовка поршневых колец в некоторых случаях может исправить ситуацию.

Сразу отметим, что данный способ не обязательно поможет, однако попробовать стоит, тем более от владельца не потребуется значительных финансовых вложений.

Если коротко, чтобы раскоксовать мотор, нужно приобрести специальную жидкость-очиститель. Далее нужно выкрутить свечи зажигания и залить 30-40 грамм в каждое свечное отверстие. Затем свечи не закручиваются (можно закрыть отверстия чистой ветошью), а сам автомобиль следует оставить в гараже на 10-12 часов. Спустя указанное время потребуется прокрутить двигатель стартером с выкрученными свечами. Далее свечи зажигания очищают и устанавливают на место

Обратите внимание, после заливки раскоксовки сразу вкручивать свечи и пытаться заводить двигатель нельзя! В этом случае остатки жидкости в камере сгорания могут стать причиной гидроудара

Как выгодно обменять авто с пробегом

Чтобы гарантировать законность услуги обмена авто с пробегом и ее объективную стоимость, процесс купли-продажи стоит проводить в проверенном автоцентре. Здесь клиенту предложат:

1. Диагностику старой модели, на основании которой будет определена ее стоимость;
2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Поддон картера двигателя

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Нумерация цилиндров в наиболее распространенных типах автомобилей

К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует — каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия — знания профессионалов по ремонту автомобилей.

В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.

В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.

На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так — в ряду, ближнем к радиатору, от водителя к пассажиру — 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру — 4-5-6.

Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем — истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.

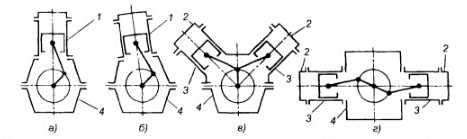

Расположение цилиндров автомобиля

В современных автомобилях применяются многоцилиндровые двигатели с разным количеством цилиндров. В двигателях зачастую их бывает от 2 до 12. Встречаются даже более необычные двигатели, число цилиндров в которых до 18. В зависимости от расположения цилиндров делятся на рядные двигатели, оппозитные, V-образные. Устанавливаются на машины и другие конфигурации расположения. Например, W-образные, а также роторные.

Рядные двигатели

Самая распространенная компоновка — расположение поршней и цилиндров в один ряд. При такой установке цилиндров все поршни двигателя вращают один коленчатый вал. Для обозначения рядного двигателя используется сочетание «LX», где X — число цилиндров. Несомненным преимуществом рядных двигателей является их несложный механизм, производительность, равномерность износа деталей, а также простота обслуживания. Рядные двигатели можно размещать и вдоль и поперёк. К недостаткам такого типа мотора относятся их большие габариты.

Оппозитные двигатели

В отличии от остальных конфигураций, особенностью оппозитного двигателя является горизонтальное движение цилиндров. В таком типе мотора всегда используется чётное количество цилиндров. Два соседних поршня всегда находятся в одном положении. Это обеспечивает плавную работу, не создавая вибрации. Поскольку движения поршней напоминают движения рук боксера, такой тип двигателя часто называют Boxer. Он имеет смещенный вниз центр тяжести, помогающий добиться устойчивости при движении, а расположение на одной линии с трансмиссией делает передачу мощности более эффективной. Основное преимущество этого типа — высокий уровень безопасности при лобовом столкновении. При нём мотор уходит под салон и сохраняет жизнь водителя и пассажиров. Оппозитный двигатель устанавливается только продольно. Среди недостатков можно выделить значительные трудности при проведении ремонтных работ — даже для незначительных процедур необходимо снимать двигатель. Кроме этого некоторые отмечают неравномерный износ гильзы цилиндра, связанный с горизонтальным движением поршня. Это, в свою очередь, приводит к большим расходам масла. Данный тип двигателя используется на автомобилях Subaru и Porsche.

W-образные двигатели

W-образный тип двигателя представляет собой два V-образных двигателя заключенных в одну систему. W-образный мотор часто называют четырехрядным. Принято считать, что этот тип был разработан автомобильным концерном Volkswagen. В таком типе мотора используются 12 цилиндров — три ряда по четыре в каждом. Благодаря такой конструкции значительно экономится подкапотное место, которое можно использовать для установки дополнительного оборудования. Но в то же время, такое компактное расположение цилиндров относительно друг друга приводит к их быстрому нагреванию, поэтому в таком типе двигателя применяется система охлаждения для каждого цилиндра.

Роторные двигатели

В этом моторе роль поршня играет ротор. Необычная форма ротора позволяет за один его оборот произвести все такты как у других двигателей внутреннего сгорания: впуск, сжатие, рабочий ход и выпуск. Для такого двигателя характерно отсутствие системы газораспределения — её роль выполняет сам ротор. Несмотря на возложенные надежды на разработанный в 50-хх годах прошлого века двигатель, в нем имеется ряд недостатков. Основной из них – очень низкая экологичность. В нынешние дни данный тип двигателя используется серийно только на спортивном автомобиле Mazda RX-7. Были попытки установить двигатель на автомобили ВАЗ, но они не увенчались успехом, и моторы пришлось заменить на поршневые.

vitj.ru

Как проходит рабочий цикл

Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.

Цикл, как видно из названия, делится на четыре такта работы:

Впуск.

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

Сжатие.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

Рабочий ход.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

Выпуск.

По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.

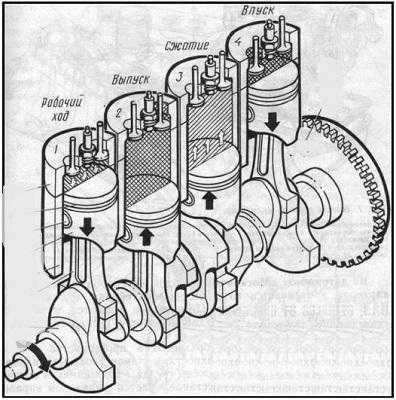

Иллюстрация процесса:

Чтобы обеспечить стабильную и непрерывную работу, горючее в цилиндрах (иногда называемых «горшками») воспламеняется в особой последовательности. Порядок работы двигателя должен соблюдаться, чтобы создавалось равномерное действие на коленвал.
