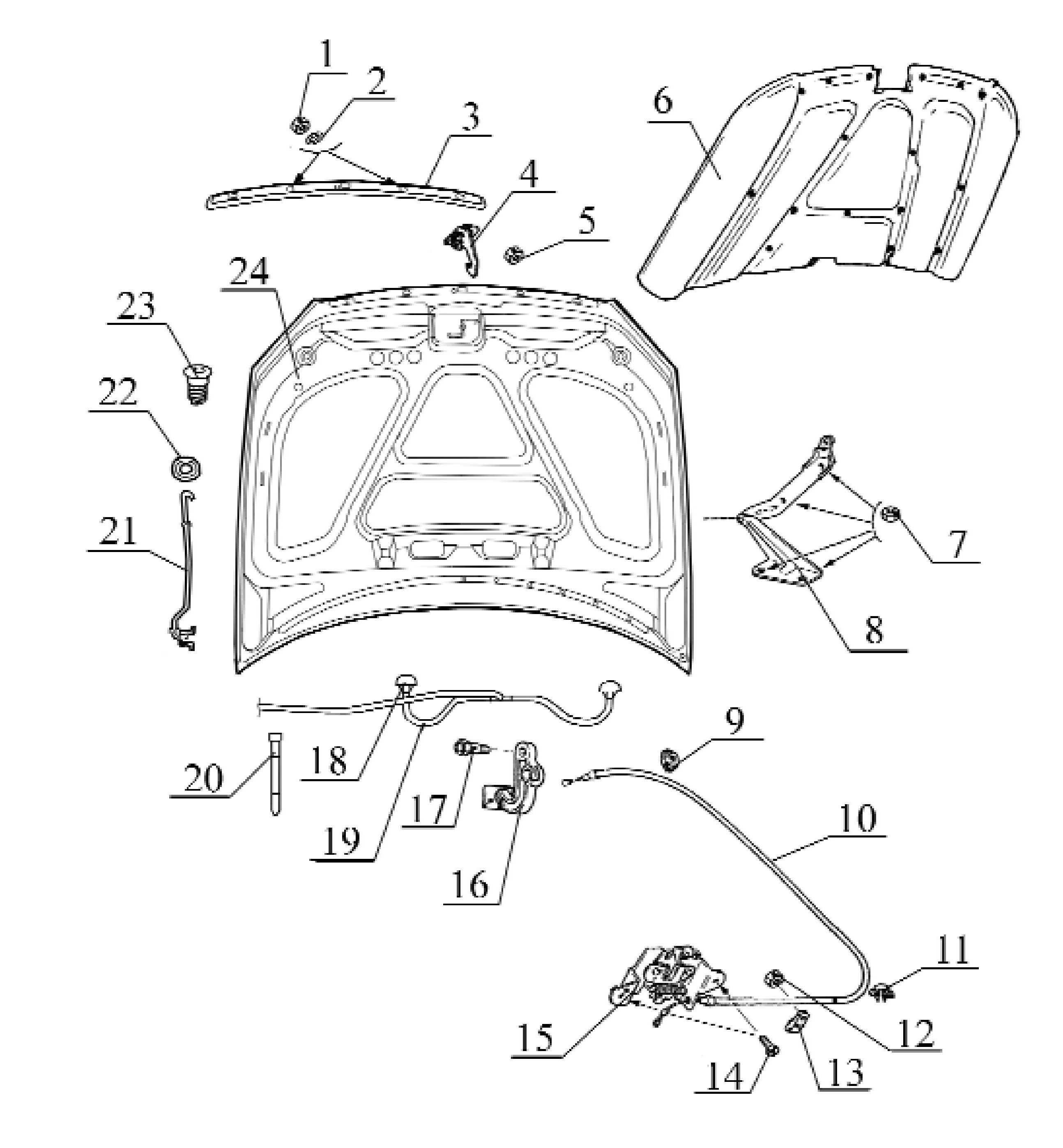

Технология снятия и установки оригинальных узлов и деталей лада приора

Неисправности, их признаки

Простая конструкция системы хоть и обеспечивает надежность, но неисправности с ней случаются. К неисправностям привода относятся:

• «Завоздушивание» системы;
• Неисправность усилителя;
• Сильный износ или заклинивание поршней ГТЦ;
• Повреждение магистралей;
• Утечки жидкости в местах соединения и на уплотнителях;
• Нарушение работы регулятора;

Сопровождаются такие поломки снижением эффективности работы тормозов или полным их отказом. По большей части для устранения неисправностей необходима замена неисправных узлов или некоторых их составляющих (касается уплотнителей).

У рабочих механизмов возникают иные проблемы:

• Заклинивание поршней;
• Критический износ дисков, барабанов, колодок;
• Нарушение геометрии диска или барабана;
• Повреждение уплотнителей на цилиндрах;
• Подклинивание суппорта на направляющих;
• Разрушение стяжных пружин барабанных механизмов;

Сопровождаются такие поломки отказом тормозной системы, неправильной их работой.

Основными признаками проблем с тормозами являются:

• Следы утечки жидкости возле составных компонентов системы;
• Необходимость частого подлива рабочей жидкости до уровня;
• «мягкая» или «жесткая» педаль;
• Существенное увеличение тормозного пути;
• Увод автомобиля при движении или торможении в одну из сторон;
• Вибрация руля при торможении;
• Резкие сторонние звуки во время торможения;

Любые неисправности тормозов сразу же проявляются, при этом благодаря простой конструкции системы диагностика и выявление поломки осуществляется достаточно быстро. Также практически все составляющие ее располагаются в местах со сравнительно простым доступом. К примеру, чтобы добраться до ГТЦ или регулятора, достаточно снять запаску, которая в «Ока» располагается в подкапотном пространстве. А чтобы визуально оценить состояние рабочих механизмов, нужно всего лишь снять колеса.

Некоторые виды неисправностей узлов тормозной системы удается устранить путем переборки и замены изношенных элементов. Детали для ремонта некоторых узлов продаются в виде ремкомплектов. Так, можно купить ремкомплект тормозного суппорта «Ока» или барабанного тормоза, набор расходных материалов и деталей к ГТЦ. Но такие наборы продаются не для всех компонентов системы, и если вышел из строя усилитель, то он заменяется полностью, поскольку ремонту этот компонент не подлежит.

Какую тормозную жидкость выбрать для Приоры

Завод изготовитель заливает DOT 4. Самыми популярными у покупателей являются тормозные жидкости ROSDOT 4 и НЕВА-М. Первый вариант подороже второй подешевле. Для автомобилей с ABS и без рекомендуется применять разные типы жидкостей.

• DOT-4 plus – для автомобилей без ABS
• DOT-4 class 6 – разработана для современных тормозных систем (ABS, ESP,VSA)

В зависимости от емкости, стоимость тормозной жидкости указанных выше от 50 до 150 руб.

Можно так же залить жидкость DOT 5.1. Она имеет более низкую вязкость чем указанные выше образцы, а так же более высокую температуру кипения и по заявлениям производителей меняется один раз в пять лет.

Замена колодок спереди

Следующая операция технического обслуживания тормозов, которую периодически придется выполнять – замена расходных материалов, в частности – тормозных колодок.

Поскольку на малолитражке используется два типа рабочих механизмов, то следует знать, как правильно поменять тормозные колодки на «Ока».

На передних колесах эта операция выполняется так:

• Авто обездвиживаем;
• Выдомкрачиваем колесо, на котором меняются колодки;
• Снимаем колесо;
• Из кронштейна на амортизационной стойке выводим тормозной шлаг;
• Отгибаем усики стопорных колец, предотвращающих самовольное раскручивание болтов крепления суппорта;




• Выкручиваем крепежи суппорта;
• Снимаем суппорт и подвешиваем его на стойке с помощью проволоки (чтобы резиновый шланг не был натянут);
• Извлекаем изношенные колодки;




• Перед установкой новых колодок «утапливаем» поршень в рабочем цилиндре, чтобы суппорт смог «сесть» на новые колодки;
• Собираем узел обратно.

Аналогично разбирать механизм придется, если необходима замена тормозного диска «Ока». То есть, чтобы его снять, предварительно следует демонтировать суппорт, а после:

• Выкручиваем крепление направляющей колодок и снять ее;
• Откручиваем болт крепления диска к ступице;
• Снимаем диск вместе с дистанционным кольцом (при необходимости их можно сбить, используя молоток и деревянную наставку);



Далее остается только собрать все обратно, установив новый диск.

Альтернативное решение вопроса

• изъять из емкости использованную жидкость и залить новую;
• прокачать классическим методом по оговоренной производителем схеме все четыре тормозных цилиндра;
• установить вместо крышки «тормозного бачка» специальный переходник под компрессор или самодельную установку;
• подсоединить к сливному штуцеру модуля антиблокировки шланг и отвернуть его на 1 оборот;
• создать давление около 1 BAR;
• идентифицировать окончание выхода старой жидкости и пузырьков;
• сбросить давление.

В процессе замены использованной тормозной жидкости новой в системе с АБС следует принять во внимание такие замечания:

• необходим постоянный контроль над уровнем жидкости в бачке: снижение ниже минимальной отметки (MIN, Low) не допускается;
• допустимое время работы гидронасоса – 2 мин., в случае превышения – выключить зажигание и дать остыть установке 5-10 минут.
• перед сливом жидкости необходимо «разрядить» систему, нажимая на педаль тормоза не менее 20 раз;
• использованную жидкость или длительно простоявший в открытой таре состав заливать строго запрещено;
• при включении зажигания и открытом сливном штуцере следует быть готовым к резкому выбросу жидкости.

Замена задних тормозных колодок на Priora — инструкция

Срок службы задних тормозных колодок Приоры довольно большой, но при условии, что качество девайсов достойное. Даже заводские могут расслабленно отходить более 50 000 км при бережной эксплуатации без резких торможений и маневров с внедрением ручника. Но бывают и такие экземпляры, что после первых 10 000 км уже начинают проявлять страшный звук при работе, а эффективность резко понижается.

Если вы отважились на смену, то ниже постараюсь привести подробную аннотацию по замене задних колодок на Priora с детализированным фото отчетом проделанной работы. Итак, сначала стоит сказать о том инструменте, который пригодится для всей этой работы:

• Отвертка плоская и крестовая
• Плоскогубцы и длинногубцы
• Головка на 7 глубочайшая и вороток
• Головка на 30 (если обыкновенном методом не удается снять задний барабан)

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Сколько ТЖ содержится в моделях ВАЗ?

Чаще всего в автомобили Волжского автозавода заливают довольно практичную и недорогую жидкость Дот 4. В системах классических моделей (от ВАЗ-2101 до ВАЗ-2107) её содержится не так много – 0,55 литра, а вот более современные Лады (ВАЗ-2114, «Калина», «десятое» семейство) требуют уже целого литра тормозной жидкости. Впрочем, если намечается промывка системы, лучше приобрести немного больше жидкости, чем требуется. Полутора литров будет вполне достаточно, но поскольку расфасовка производится только в литровые ёмкости, лучше взять две такие упаковки.

Полезно также знать, что большинство используемых жидкостей (в частности, Дот 3 и Дот 4) нельзя хранить в открытом состоянии слишком долго: максимум два года!

Тормозная система является одной из важных систем в автомобиле, ведь без тормозов невозможно представить ни одной, даже самой короткой поездки. Тормозная система состоит из множества элементов, но кровь в ее жилах — тормозная жидкость. Выбираем качественную тормозную жидкость для ВАЗ 2110. Почему нужно менять тормозную жидкость? Тормозная жидкость эксплуатируется в тяжелых условиях, в результате чего даже при спокойной езде она может нагреваться до +150-180`С.

Новая качественная тормозная жидкость справляется со своими обязанностями без затруднений. Но в процессе работы она неизбежно влагу, из-за чего температура кипения снижается. Как только тормозная жидкость наберет большое количество воды, то она может закипеть уже 145-160`С. Из-за чего происходит «паровая блокировка тормозов», это когда из-за резкого расширения образовавшихся пузырьков часть жидкости выдавливается в резервный бачок, а при нажатии педали оставшаяся внизу жидкость не может создать нужного давления, т.

К. Насыщена пузырями, и педаль проваливается. Как проверитьсостояние и уровень тормозной жидкости? Уровень тормозной жидкости проверяется по уровню на бочке. Состояние тормозной жидкости определяют по цвету.

Если она потемнела или имеет ржавый цвет, тогда ее следует заменить. Через сколько нужно менять тормозную жидкость в ВАЗ 2110? По регламентучерез 45000км или 3 года, что наступит быстрее. Какую выбрать тормозную жидкость для ВАЗ 2110? Тормозная жидкость, как и ГСМ следует покупать проверенной марки и в проверенных местах, таким образом Вы обережете себя от покупки некачественного продукта.

При выборе можно опираться на, результаты опроса или комментарии. Какой тип тормозной жидкости выбрать для ВАЗ 2110? Тормозную жидкость классифицируют на DOT 3, 4, 5 и 5. 1. DOT 5. 1 (гликолевая основа) на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше. DOT 5 (силиконовая)на обычных транспортных средствах практически не применяются.

Тормозная жидкость на гликолевой основе поглощают воду иразъедает краску. Силиконовая тормозная жидкость не поглощает воду и не разъедает краску, но требует хорошей прокачки тормозов. В противном случае всявлага в гидравлической системе будет скапливаться в одном месте и может вызвать локальную коррозию в гидравлике. Совместимость тормозных жидкостей Все тормозные жидкости взаимозаменяемы по своей основе. То есть взаимозаменяемы DOT 3, 4, 5.

1, аDOT 5 только сам с собой. Как заменить тормозную жидкость в ВАЗ 2110? Сменить тормозную жидкость можно по инструкции. Итак, голосуем и оставляем отзывы о тормозной жидкости для ВАЗ 2110-12 Какую марку тормозной жидкости выбрали? Какой тип тормозной жидкости Вы используете? Какая тормозная жидкость была залита до этого? Через сколько меняете торм.

>

Демонтаж панели на Лада Приора

Снятие центральной консоли Приора предполагает демонтаж магнитолы, если она установлена. Обычно с магнитолой продают специальные ключи для съема прибора, но, если их нет, просто подберите подходящие по размеру и открутите гайки.

После того, как демонтируете магнитолу, следуйте инструкции, объясняющей, как снять центральную консоль на Приоре:

1. Надавите на кнопки с внутренней стороны консоли, они должны выпасть из разъемов.
2. Выньте все кнопки, размещенные на консоли, аккуратно отключив коробку с проводами от кнопок.
3. Откройте отсек с пепельницей, аккуратно, но с усилием, тяните за ее края. Выньте пепельницу, отложите в сторону.
4. Осмотрите место, из которого только что вытянули пепельницу. Сейчас видны два болта, прикрепляющие низ консоли. Возьмите крестообразную выкрутку, отвинтите болты.
5. Осмотрите углубление, из которого вытянули магнитолу. По бокам, сверху размещены болты, отвинтите их.
6. Под тремя кнопками, регулирующими температуру в салоне, размещена крышка, откройте ее. Внутри увидите два шурупа, отвинтите их.
7. Можно отсоединять панель. Аккуратно оттягивайте ее, продевая провода сквозь пустые отсеки от кнопок.
8. Осталось отсоединить три прибора с проводами — аппарат для регулировки отопления, часы и аварийную сигнализацию. Аккуратно потяните за разъемы, и отсоедините провода.
9. Теперь полностью снимайте консоль.

Монтаж консоли проводится в обратном порядке — повторите указанные выше пункты, начиная с девятого пункта, постепенно продвигаясь вверх, к первому. Теперь читатели знают, как снять консоль на автомобиле Приора.

Когда водителю необходимо заменить панель приборов на Лада Приора, могут возникнуть проблемы с покупкой. Ее нелегко найти в специализированных магазинах, но на аторазборке или авторынке она отыщется, и даже по более низкой цене.

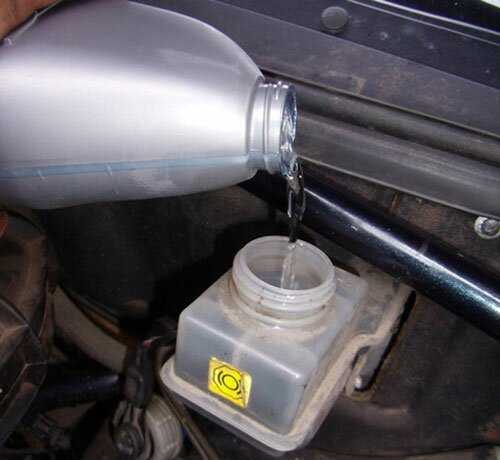

Как правильно заливать тормозную жидкость

Замена тормозного реагента на Ладе Гранта должна производиться после каждых пройденных 45 тысяч километров пробега или через 2-3 года использования. Следует сказать, что замену можно произвести и своими руками.

Нужно сразу сказать, что замена реагента производится на Гранте, который изначально устанавливается на эстакаду. Сначала нужно отвернуть пробку от горловины бачка для залива жидкости. Потом производят откачку отработавшей рабочей жидкости. Это лучше сделать при помощи шприца или резиновой груши. Только после этого неиспользованная ранее тормозная жидкость заливается в емкость.

Во время процесса залива тормозной жидкости нужно быть максимально внимательным и соблюдать особую осторожность. Если жидкость попадет на окрашенные поверхности, ее нужно будет быстро убрать, так как она может повредить лакокрасочное покрытие. Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости.

Прокачка совершается до того момента, пока из штуцеров на всех прокачиваемых рабочих цилиндров будет выходить более светлая, чем использованная жидкость. Прокачка осуществляется при выключенном двигателе, сначала на одном контуре, а потом на другом.

Существует следующий порядок проведения замены:

1. Первым прокачивается система обеспечения тормозов, расположенная справа на заднем колесе.
2. Затем происходит очищение от отработанного реагента механизма левого переднего колеса.
3. Далее наступает очередь системы левого заднего колеса.
4. Заканчивается прокачка механизмом правого переднего колеса.

Прежде чем начать процесс очищения системы от старой тормозной жидкости, нужно проверить объем жидкости для осуществления тормозов, которая находится в бачке гидропривода тормозов. Если уровень жидкости недостаточный, то ее нужно долить. При прокачке тормозов понадобится еще один человек.

Сначала следует освободить от мусора и загрязнений штуцер правого заднего колеса. Для очищения сначала откручивают находящийся на штуцере колпачок. Потом он оснащается шлангом, а другой конец опускается в емкость, в которой находится тормозная жидкость. В это время партнер нажимает один или два раза на педаль тормоза до конца и оставляет ее в удержанном состоянии.

Потом нужно отвернуть штуцер прокачки наполовину, но не полностью. В это время отработанная тормозная жидкость будет вытекать.

Помощник должен продолжать нажимать на педаль тормоза до того момента, пока жидкость не уходит. Все это нужно повторять до появления новой, чистой тормозной жидкости. Затем шланг убирается, штуцер тщательно протирается и на него возвращается защищающий его колпачок. Далее вся процедура повторяется для освобождения от засорившейся рабочей жидкости механизма переднего колеса слева. Такая же последовательность прокачки тормозного механизма следующего контура. Единственное, нужно наблюдать за наличием жидкости в емкости.

Можно произвести замену тормозной жидкости другим, более простым методом. Для такой процедуры нахождение партнера не требуется. Однако запас тормозной жидкости должен быть не менее литра.

Замена отработанной жидкости может быть сделана только на Lada Granta, который располагается на эстакаде или имеет пространство для подхода к бачку. Тормозную жидкость вначале убирают, потом дополняют новую жидкость до максимальной отметки, и, чтобы сделать процедуру прокачки быстрее, надевают шланги на все отростки прокачиваемых цилиндров.

Свободные концы трубок находятся в подготовленных емкостях. Обычно процесс прокачки заканчивается, если вылилось 200-250 мл используемого реагента. Затем штуцеры хорошо заворачиваются, возвращаются на место защитные колпачки, и фиксируется количество тормозной жидкости в главном тормозном цилиндре

После этого автовладелец обращает внимание на уровень тормозной жидкости в бачке и понимает, сколько ТЖ нужно еще залить

Анализ типов существующих систем

На первый взгляд замена тормозной жидкости с АБС – тривиальная процедура. Однако современная автоиндустрия заставляет считаться с тенденциями в области безопасности: практически во всех автомобилях антиблокировочная схема совмещается с системой распределения тормозных усилий EBD и антипробуксовочным алгоритмом ASC. Впрочем, нередко руководит этими узлами ESP – система курсовой устойчивости.

Располагая подобными высокотехнологичными пакетами, процедуру следует проводить исключительно в авторизированных сервисных центрах. Причина – необходимость подключения диагностического сканера к ЭБУ. По этой же причине невозможно выполнить самостоятельно замену на автомобилях, где насос с гидроаккумулятором и система клапанов исполнены в виде отдельных сборочных единиц.

Обслужить систему собственными силами возможно только на авто с такой компоновкой: гидроаккумулятор и блок клапанов соединены в одном узле.

Подготовка к замене тормозной жидкости автомобиля с АБС: условия и необходимый инструментарий

В процессе обслуживания системы замедления авто необходим свободный доступ к рабочим цилиндрам каждого колеса. Поэтому наиболее подходящим местом для произведения работ является смотровая канава или эстакада.

При выполнении процедуры понадобится помощник и набор приспособлений:

• набор рожковых ключей;
• медицинский шприц большого объема и соответствующий диаметру наконечника шланг длиной около 10-15 см (альтернатива – груша);
• тара для извлекаемой тормозной жидкости;
• трубка длиной 20-30 см; диаметр – немного меньше диаметра штуцера на тормозных цилиндрах (для обеспечения натяга).

Пошаговая инструкция — как заменить тормозную жидкость на Лада Приора

1. Вывесьте задние колеса и разблочьте регулятор тормозных сил задних тормозов, установив отвертку между поршнем и пластиной. Когда закончите работу не забудьте достать отвертку.

2. Открутите пробку бачка ГТЦ.

3. Используя шприц или грушу, необходимо откачать всю тормозную жидкость, после чего влить новую до верха бачка.

4. Произведите очистку правого заднего штуцера клапана от грязи, затем снимите с него резиновый колпачок. Оденьте на штуцер резиновую трубку, подготовленную ранее и опустите ее конец в пустую тару.

5. Задача помощника сесть в машину и качнуть педалью тормоза 4-5 раз, после чего нажать и держать ее.

6. Вы в это время находитесь под машиной и откручиваете ключом на «8» клапан выпуска воздуха примерно на 1,5-2 оборота, в общем немного пока из шланга не потечет старая тормозная жидкость. Она будет существенно отличатся от новой по характерному грязному цвету. Педаль при этом начнет плавно проваливаться в пол. Ваша задача быстро закрутить клапан, как только жидкость перестанет идти через трубку.

7. Постоянно контролируйте уровень жидкости в бачке, он не должен упасть ниже минимальной отметки «MIN», вовремя доливайте чистую ТЖ до верхней отметки «MAX».

Проделывать все вышеописанные шаги следует до тех пор, пока из шланга не потечет чистая тормозная жидкость. Таким образом вы прогоните старую жидкость, а на ее место закачаете новую.
После того как вы закончили с задним правым колесом переходите к другому, следующим необходимо прокачать левый передний тормозной механизм. Далее следует заменить ТЖ на заднем левом и переднем правом штуцере.

Если во время замены были допущены ошибки и тормозная система завоздушилась, необходимо прокачать тормоза, как это сделать написано здесь.

Спасибо, что посетили ВАЗ Ремонт!

Какую тормозную жидкость выбрать для Приоры

Завод изготовитель заливает DOT 4. Самыми популярными у покупателей являются тормозные жидкости ROSDOT 4 и НЕВА-М. Первый вариант подороже второй подешевле. Для автомобилей с ABS и без рекомендуется применять разные типы жидкостей.

• DOT-4 plus – для автомобилей без ABS
• DOT-4 class 6 – разработана для современных тормозных систем (ABS, ESP,VSA)

В зависимости от емкости, стоимость тормозной жидкости указанных выше от 50 до 150 руб.

Можно так же залить жидкость DOT 5.1. Она имеет более низкую вязкость чем указанные выше образцы, а так же более высокую температуру кипения и по заявлениям производителей меняется один раз в пять лет.

Резюме

Самостоятельно произвести замену жидкости можно лишь на автомобилях с объединенным в один блок гидроаккумулятором и клапанами. Перечень необходимого оборудования:

• шприц с удлинительной трубкой или груша;
• прозрачная тара;
• прозрачная трубочка длиной 20-30 см;
• рожковые ключи на «8» или «10».

Кратко о процедуре замены тормозной жидкости в авто с АБС собственными силами:

• заменить состав в бачке новой;
• прокачать левый и правый передние тормозные цилиндры;
• прокачать задний правый цилиндр при нажатой педали тормоза и включенном насосе;
• прокачать задний левый цилиндр при отпущенной педали тормоза и включенном гидронасосе;
• проверить систему на герметичность.

При наличии сливного штуцера на модуле ABS, следует классическим методом по оговоренной заводом схеме прокачать все 4 тормозных цилиндра, а затем «прогнать» установку ABS подведенным извне избыточным давлением.

Как определить неисправности термостата Лада Самара 2113 и заменить его самостоятельно

Многие, кто проводит большую часть времени в дороге, могли наблюдать стоящий на обочине автомобиль с вырывающимися из под капота клубами пара. При этом даже далекие от устройства двигателей обыватели понимают, что это указывает на проблемы в системе охлаждения, а более «продвинутые» укажут еще и на

Учимся ремонтировать Lada Priora: демонтаж и установка главного тормозного цилиндра

В нынешней модели Lada Priora инженеры АвтоВАЗа смогли ликвидировать некоторые ошибки, имевшие место в десятой серии.

Идеальное состояние тормозов — гарантия безопасности авто

Тормозные колодки относятся к деталям, наиболее подверженным износу

Поскольку они вместе с другими составляющими тормозной системы отвечают за безопасность авто, необходимо обращать внимание на любые признаки, говорящие об их износе, чтобы своевременно выполнить замену тормозных колодок на ВАЗ

Жидкость, текущая по тормозным жилам вашего автомобиля

Работоспособность тормозной системы — гарант безопасного передвижения на автомобиле. На данный параметр способны оказать влияние многие факторы.

голоса

Рейтинг статьи

Главный тормозной цилиндр

Снятие

Отсоединить колодку жгута проводов от датчика аварийного уровня тормозной жидкости расположенного на бачке 3, рисунок 7, главного цилиндра тормозов.

Отвернуть две гайки и отсоединить трубопроводы от главного цилиндра тормозов, заглушить отверстия трубопроводов и главного цилиндра тормозов, чтобы предотвратить утечку жидкости из системы и попадания в них пыли и грязи (заглушки технологические).

Отвернуть две гайки крепления 1, рисунок 7, главного цилиндра тормозов 2 к вакуумному усилителю тормозов 4, снять главный цилиндр тормозов с бачком в сборе.

Внимание:
Не снимать бачок с главного цилиндра тормозов, если в этом нет необходимости. Снять датчик аварийного уровня тормозной жидкости, установленный в заливной горловине бачка, слить из бачка и из главного цилиндра тормозов тормозную жидкость

Снять датчик аварийного уровня тормозной жидкости, установленный в заливной горловине бачка, слить из бачка и из главного цилиндра тормозов тормозную жидкость.

Установка

Установить главный цилиндр тормозов с бачком в сборе на место и завернуть две гайки крепления главного цилиндра тормозов к вакуумному усилителю тормозов.

Извлечь заглушки из отверстий трубопроводов и главного цилиндра тормозов, присоединить трубопроводы к главному цилиндру тормозов и завернуть две гайки, осторожно, не повредив трубопроводы. Залить тормозную жидкость в бачок главного цилиндра тормозов и установить датчик аварийного уровня тормозной жидкости в заливную горловину бачка

Залить тормозную жидкость в бачок главного цилиндра тормозов и установить датчик аварийного уровня тормозной жидкости в заливную горловину бачка.

Присоединить колодку жгута проводов к датчику аварийного уровня тормозной жидкости.

Проверить уровень тормозной жидкости в бачке гидропривода тормозов и при необходимости довести до нормы. Уровень тормозной жидкости в бачке должен доходить до метки «max» при снятой крышке бачка.

Выполнить прокачку тормозных цилиндров в соответствии с разделом «Регулятор давления задних тормозов».

Проверить эффективность рабочего тормоза путем пробного выезда или на стенде.

Рабочие механизмы

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

Задние механизмы состоят из:

• Тормозного щита;
• Барабана;
• 2-х колодок;
• Рабочего цилиндра (двухпоршневого);
• Механизма стояночного тормоза;

Щит неподвижный элемент и на нем закрепляется ряд составных компонентов – цилиндр, колодки, механизм ручника. Тормозной барабан входит в конструкцию ступицы колеса и является подвижным (вращающимся).

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.
