Замена генератора ваз 2112 16 клапанов

Причины свиста

Рассмотрим главные причины, из-за которых свистит клиноременное соединение. Они сводятся к тому, что:

• Ремень имеет слабое натяжение. При этом он проскальзывает, что особенно заметно ночью, когда он свистит с особым «рвением». Это вызвано тем, что ночью генератор вынужден работать в усиленном режиме, обеспечивая автомобиль светом;
• Началось разрушение. Он пересыхает и буквально начинает разваливаться. Сначала появляются трещины, потом отваливаются кусочки. При этом он также свистит из-за того, что задиры цепляют шкив, способствуя пробуксовке. Его необходимо срочно поменять;
• Попадание влаги происходит довольно редко, и во время работы она испаряется. Но если при этом клиноременное соединение свистит, это свидетельствует о том, что необходимо произвести натяжение;
• Клин самого генератора.

Проверка

Случается так, что генератор начинает «барахлить» раньше положенного срока, не заряжается должным образом аккумулятор. Собственно, он и служит для того, чтобы обеспечивать работу источника электроэнергии для питания всех авто — аккумулятора.

Советуем опираться не только на нашу инструкцию, и на видео уроки, которые позволят даже без большого опыта выполнить ремонт и замену своими собственными руками.

Поиск поломки

Первым делом определите, действительно ли источником проблем выступает ваш генератор. Для проверки нужно провести ряд последовательных мероприятий.

1. Заведите мотор и дайте ему прогреться до рабочей температуры.
2. Увеличьте обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
3. Включите все фары, активируйте дальний свет, запустите в работу печку, аварийку, подогрев стекла, щетки стеклоочистителя. То есть следует включить максимально всех потребители электроэнергии.
4. Замерьте напряжение на аккумуляторе.
5. Если прибор показывает менее 13В, тогда в обмотках генератора с высокой долей вероятности произошло замыкание или обрыв.
6. Другой вариант — это поломка регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверить наличие обрывов и состояния прочих элементов генератора можно только путем его демонтажа. Но если у вас нет никакого опыта в разборке генератора, тогда пытаться лезть туда своими руками не стоит. Замените узел в сборе полностью или доверьте ремонт профессионалам.

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

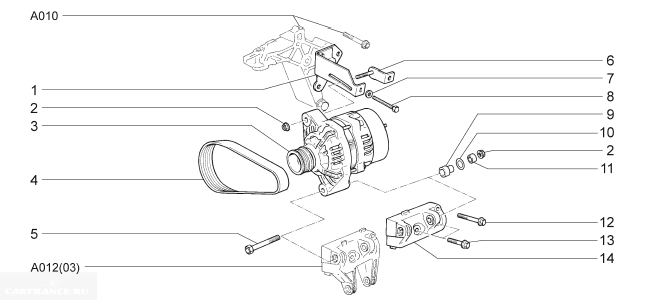

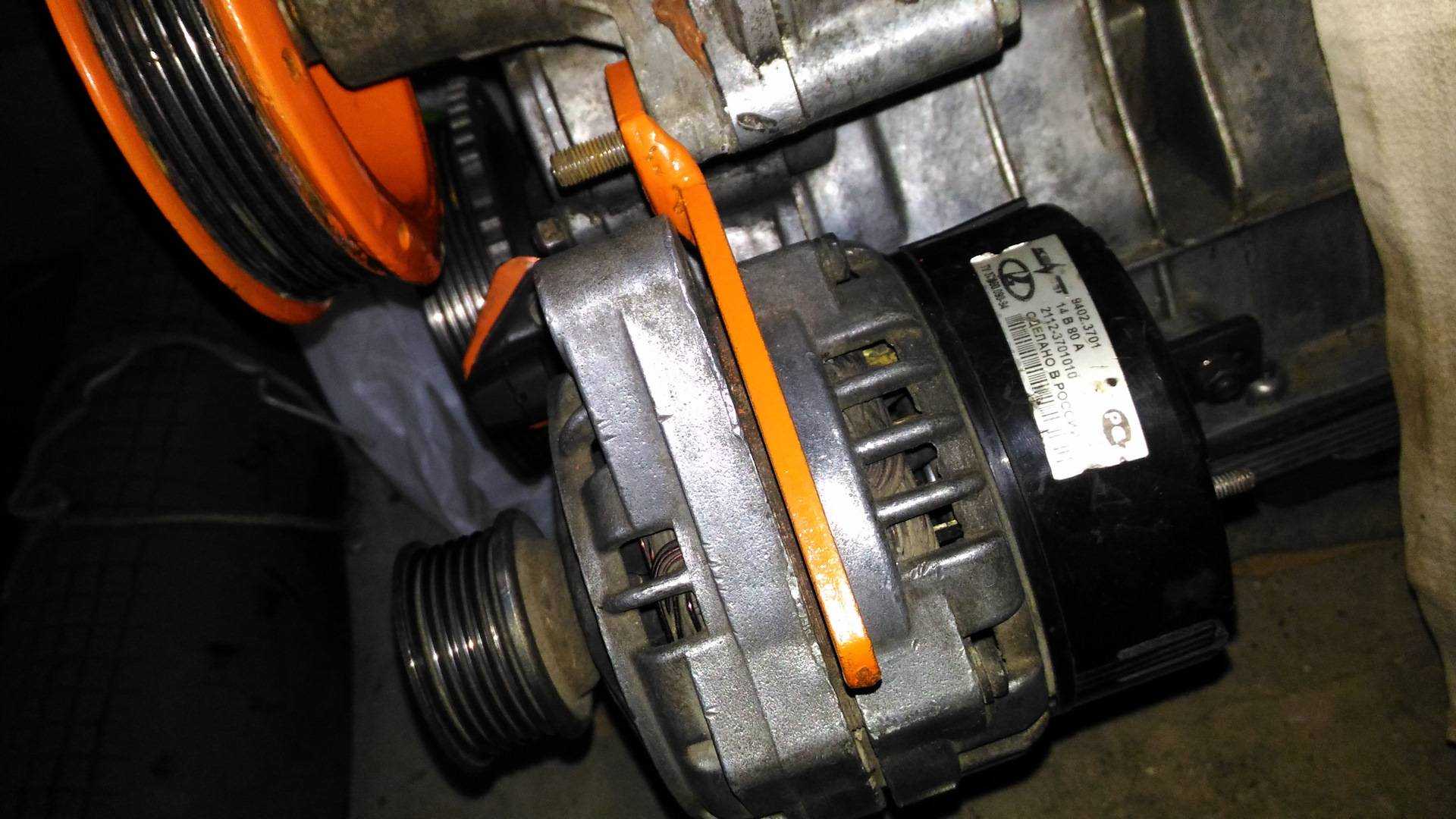

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

1. С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

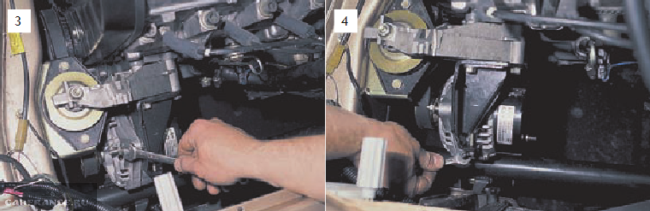

Два первые шага

Первые действия с крепежом

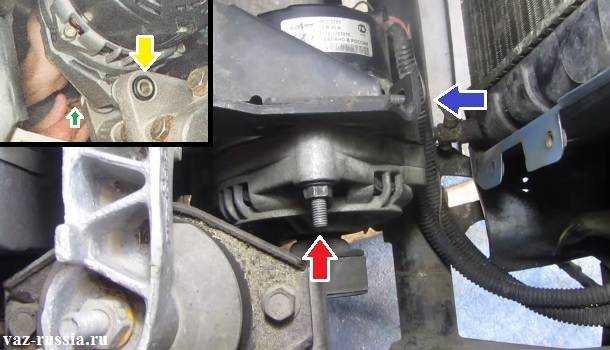

Верхний винт и нижняя гайка

Надеемся, вопросов здесь не возникнет.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

• корпус;
• ротор;
• статор;
• выпрямительный мост;
• реле-регулятор;
• шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Расположение, демонтаж генератора ваз 2110

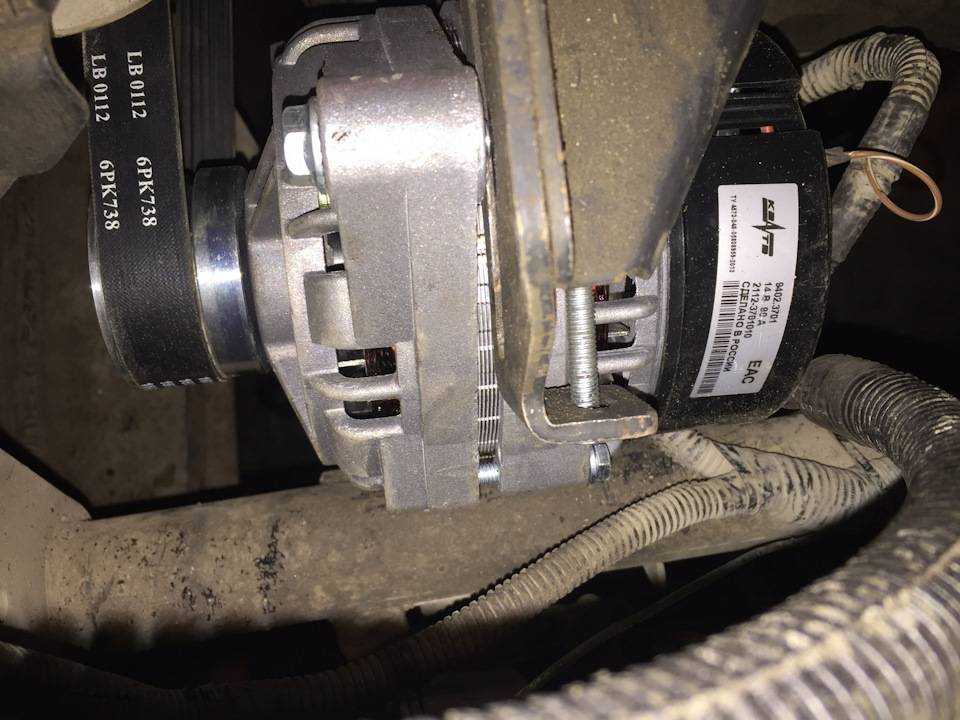

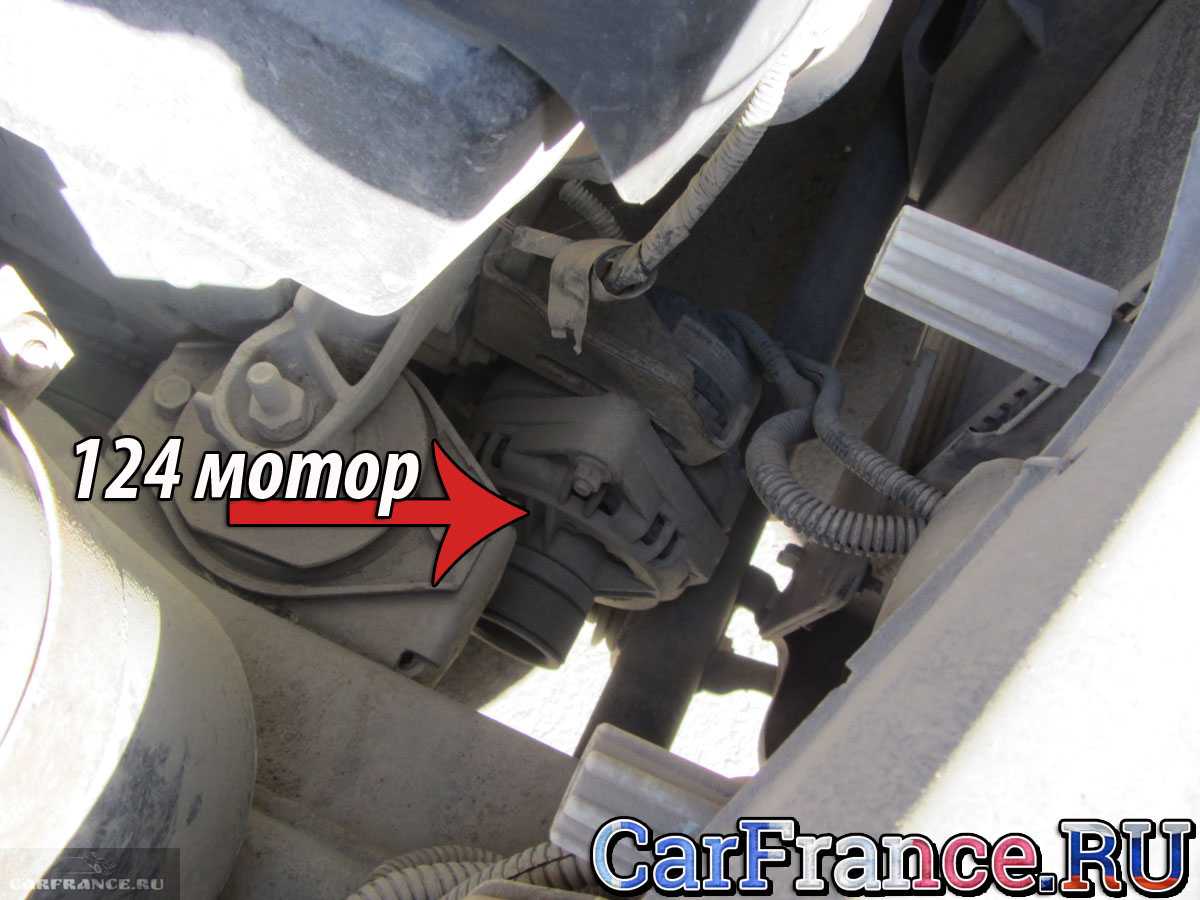

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.

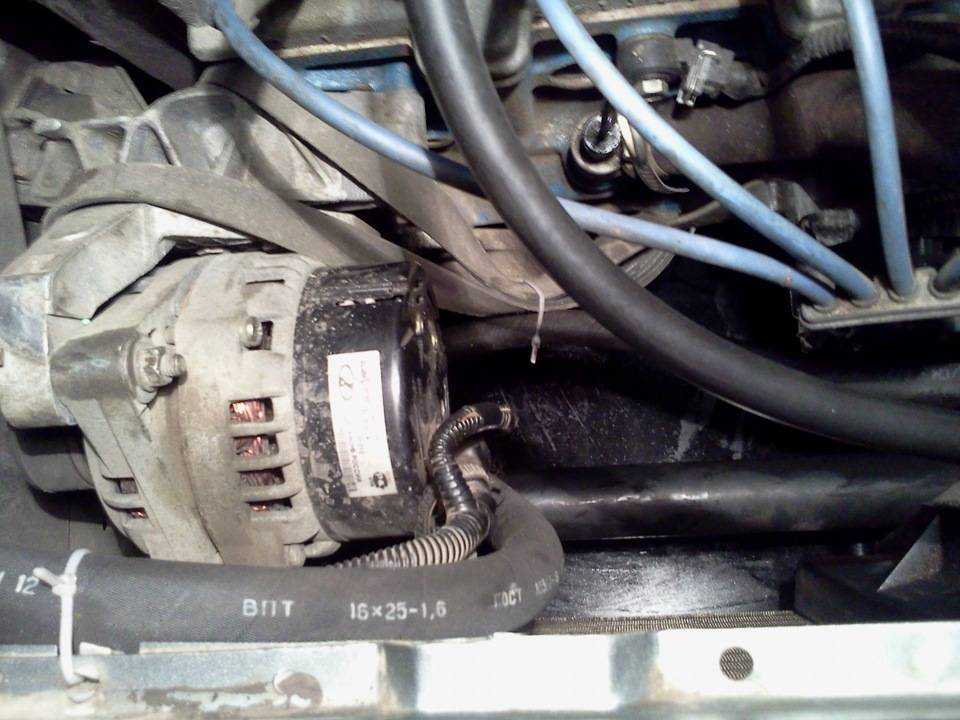

Расположение генератора ваз 2110

Возможны два варианта:

• работать, установив автомобиль на смотровую яму,
• воспользоваться домкратом.

Третий вариант – неисправность застала в дороге. Запасной генератор имеется, поднять авто нечем. Ремонт выполняется долго, на ощупь, вслепую.

Пошаговая инструкция:

1. Установить автомобиль на ручной тормоз.
2. Поднять переднюю правую сторону домкратом.
3. Ослабить крепление, снять минусовую клемму аккумуляторной батареи.
4. Стянуть резиновый защитный колпачок, открутить ключом М10, снять гайку, гровер шайбу с клеммы В+. Подойдет рожковый ключ. Вороток с трещоткой, головкой ускорят, упростят процесс.- Отсоединить провод с разъемом.
5. Выкрутить, вытащить регулировочный болт натяжения ремня генератора.
6. Уменьшить натяжение ремня, придвинуть генератор ближе к двигателю.
7. Отвернуть гайки верхнего, нижнего крепежных болтов. Вынуть втулку.
8. Выбить нижний болт, удалить верхний с планкой.
9. Придерживая одной рукой генератор, другой сбросить ремень со шкива, освободить, вынуть прибор.
10. Исправное устройство устанавливается в обратном порядке. Проверить надежность контактов, избегая искрения.
11. Отрегулировать натяжение ремня: свист свидетельствует о слабом, гул подшипника генератора – о чрезмерном натяжении.

Для чего нужен генератор

Как известно, генератор — это устройство автомобиля, которое обеспечивает электричеством различные элементы, преобразуя механическую энергию в ток. Это своеобразный источник энергоснабжения, который частенько заменяет стабильное центральное питание. Другими словами, автомобильный генератор заряжает АКБ при работающем моторе.

Основная информация о генераторе

Итак:

• Размещен генератор на Ваз 2112, как правило, в передней части двигателя.
• Приводится в работу коленчатым валом.

Как правило, различают две разновидностей генератора, два его типа. Традиционный генератор и компактный. Эти типы различаются друг от друга компоновкой вентилятора, устройством корпуса, шкивом и многим другим. Но общие детали у них неизменны:

• ротор;
• статор;
• щеточный узел;
• регулятор напряжения;
• выпрямительный блок.

Примечание. Все вышеперечисленные элементы помещены в закрытый корпус.

Рассмотрим в отдельности каждый элемент генератора.

Ротор

Эта деталь предназначена для того чтобы создавать вращающееся магнитное поле:

На валу ротора имеется обмотка возбуждения, которая специально помещена в две полюсные половины.

Примечание. Каждая из этих полюсных половинок имеет 6 выступов.

На валу ротора имеется два контактных кольца, через которые и осуществляется питание обмотки возбуждения.

Примечание. Как правило, кольца эти бывают сделаны из меди, а иногда и из стали или латуни.

Статор

Этот элемент служит для того чтобы создавать переменный электрический ток:

Статор объединяет обмотку и металлический сердечник, который состоит из стальных пластин.

Примечание. В сердечнике бывает выполнено 36 пазов, куда укладываются три обмотки. Вместе они образуют трехфазное соединение. Корпус

Корпус генератора — это элемент, который представляет собой две крышки. Передняя крышка размещена со стороны приводного шкива генератора, а задняя — со стороны контактных колец.

Щеточный узел

Благодаря этому узлу обеспечивается подача тока на контактные кольца. Две графитные щетки, пружины и щеткодержатель — вот и все то, из чего состоит щеточный узел.

Выпрямительный блок

Этот элемент преобразует синусоидальное напряжение в напряжение постоянного тока. Состоит выпрямительный блок из пластин-теплоотводов и диодов.

Регулятор напряжения

Предназначен для поддержания напряжения в генераторе. На сегодняшний день известны несколько конструкций этих самых элементов:

• регуляторы напряжения в гибридном исполнении;
• регуляторы напряжения в интегральном исполнении.

Замена шкива генератора

1. Удерживая хорошо вал ротора от прокрутки шестигранником – открутите гайку, что крепит шкив генератора. Для этих целей в самом торце вала проделано шестигранное отверстие.

2. Установите на гайку головку и через её отверстие вставьте шестигранник в отверстие вала. Придерживая вал от прокрутки – открутите гайку крепления и снимите пружинную шайбу со шкивом.

3. Теперь осталось в обратном порядке установить новый шкив генератора, только имейте ввиду, что пружинную шайбу нужно ставить выпуклой стороной к гайке. Затягивать гайку следует моментом 39–62 Н•м (3,9–6,2 кгс•м).

4. После замены шкива генератора произведите его обратную установку на место автомобиля в порядке обратном снятию. После чего обязательно отрегулируйте ремень привода генератора.

http://remont-vaz2110.ru/zamena-generatora-snyatie-i-ustanovka/http://vaz-russia.com/remont-vaz-2110/zamena-generatora-na-vaz-2110-vaz-2111-vaz-2112.htmlhttp://ladaautos.ru/vaz-2110/kakim-obrazom-na-vaz-2110-s-8-i-16-klapanami-snimaetsya-generator.htmlhttp://vaz-2110.ru/elektrika-i-provodka/kak-snyat-generator-vaz-2110.htmlhttp://fastmb.ru/autoremont/47-snyatie-generatora-i-zamena-shkiva.html

голоса

Рейтинг статьи

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала. Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается

Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

• появление трещин;
• свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
• растрепанность;
• провисание.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Инструкция по замене ремня генератора

Первоначально необходимо приобрести новый элемент. Какой лучше ремень ставить на ВАЗ 2107, зависит от количества финансов, которыми располагает владелец «семерки»

Специалисты рекомендуют не экономить на таком немаловажном элементе и приобретать деталь марки Bosch. Изделия данной марки имеют хорошее качество, что собственно и необходимо для достижения продолжительного срока службы основных узлов автомобиля. На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка

Только после этого приступаем к выполнению замены изделия:

На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка. Только после этого приступаем к выполнению замены изделия:

1. Для начала осуществляется ослабление гайки, которая крепит сам генератор к регулировочной планке.
2. После этого необходимо использовать монтировку, при помощи которой будет выполнено прижатие генератора к мотору. На инжекторных «семерках» требуется снять датчик коленчатого вала.
3. Теперь снимаем старый элемент, и ставим на его место новый.
4. Для осуществления подтяжки ремня потребуется воспользоваться монтировкой, при помощи которой двигать генератор. После того, как устройство сядет на место, можно зафиксировать гайку.
5. Если перетянуть ремень, то начнется ускоренный износ подшипников помпы и самого генератора, что плохо скажется на сроке службы этих устройств. Также сам ремень может очень быстро порваться.

После окончания процедуры замены обязательно нужно осуществить натяжение ремня генератора. Как натянуть ремень генератора на автомобиле ВАЗ 2107, узнаем далее.

Для того чтобы выполнить натяжение, потребуется выполнить проверку следующим образом:

• Для начала следует взять в руку отвертку, после чего нажать на промежуток между шкивами, как показано на рисунке выше.
• После этого понадобится взять в руки линейку. Если прогиб не выходит за рамки, то работу можно считать законченной. Как подтянуть ремень, если в этом есть необходимость?
• Для этого требуется открутить гайку крепления генератора, после чего осуществлять его передвижение в одну или другую сторону, в зависимости от того, что нужно сделать: натянуть или ослабить натяжение. Натягиваем или ослабляем устройство, после чего фиксируется гайка натяжителя.

Поменять ремешок на «семерке» не составляет особых трудностей. При этом нет необходимости обращаться к специалистам на СТО, ведь работу можно выполнить самостоятельно.

Если размер рассматриваемого элемента удовлетворяет нормам, то можно не осуществлять его замену, пока не подойдет время его ресурса. Только при своевременной замене изделия можно избежать непредвиденных последствий в виде обрыва элемента в дороге.

Возможные неисправности, и их диагностика

Генераторное оборудование в процессе эксплуатации подвергается разнообразным неблагоприятным воздействиям.

Основные отрицательные факторы, вызывающие выход из строя генератора:

• агрессивные жидкости, грязь, конденсат;
• температурные перепады, перегрев,
• механический износ;
• переходные процессы в бортовых проводах, способствующие электрическому пробою;
• безобразная, непродуманная эксплуатация.

Некоторые неисправности может устранить только профессиональный автоэлектрик. Большинство поломом самостоятельно обнаруживает, ликвидирует обычный владелец авто с правильной анатомией рук.

Внешние признаки, обращающие внимание автомобилиста на нестабильную работу генератора

1. После запуска двигателя слышатся неприятные шумы разнообразной природы в моторном отсеке, чувствуется запах подгоревшей резины.
2. На панели приборов видно, что аккумуляторная батарея разряжена, плохо заряжается.
3. Возникают трудности запуска двигателя, аккумулятор проверен, заряжен.
4. Лампочки горят вполнакала, мерцают, изменяют яркость свечения в зависимости от оборотов коленчатого вала. Подсветка панели, салона тусклая.
5. При внешнем осмотре обнаруживаются механические повреждения корпуса, элементов генератора.

Вероятные поломки

1. разрушение изоляции, короткое замыкание, обрыв проводов обмоток;
2. перегрев, разрыв ремня;
3. вытекание смазки, стук, разрушение, заклинивание шарикоподшипников;
4. нарушение функционирования электронных деталей схемы выпрямителя, регулятора.

Методы выявления неисправностей

Обычно применяют два способа диагностики:

1. Визуальный контроль.
2. Метрологическое тестирование.

Первый вариант позволяет выявить загрязнение, следы механического, химического воздействия. Превышение температурного режима определяется путём физического контакта. После выключения зажигания необходимо поднять капот, медленно поднести руку к генератору. Завышенная температура почувствуется на минимальном расстоянии, до прикосновения.

Для реализации второго мероприятия необходимо вооружиться измерительным прибором, приобрести элементарные навыки измерения сопротивления, напряжения, силы тока.

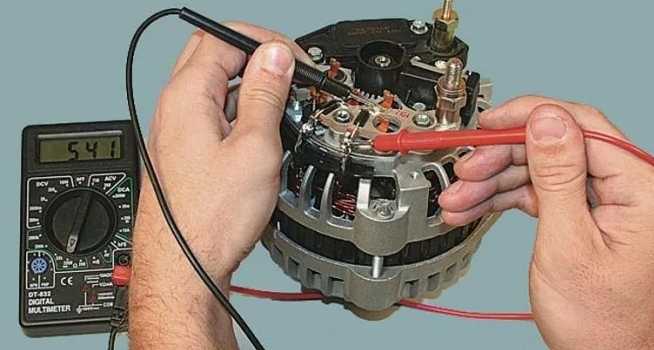

Проверка генератора ваз 2112 мультиметром

В качестве испытательного прибора подойдет классический стрелочный тестер, современный электронный мультиметр с жидкокристаллическим экраном. Установить переключатель в положение «измерение постоянного напряжения» предел 0-30В.

1. Первый шаг. Зажигание выключено. Измерение напряжения батареи. Норма 12.5-12.7В.
2. Второй шаг. Двигатель работает на холостых оборотах. Потребители отключены. Замер показывает 13.8-14.5В.
3. Третий шаг. Включить освещение, музыку. Нормальный диапазон 13.7-14В. Нажимание на педаль газа не поднимает напряжение на 0.5В. Значение, превышающее 15В, указывает на поломку регулятора. Неисправный генератор не выдаст более 13В.

Проверка диодного моста

Тестер в положение «измерение сопротивления». Выпрямитель состоит из двух частей. Одна обойма содержит три диода с анодными контактами на корпусе. Другая – с катодными. Целый вентиль в прямом направлении покажет 0Ом. Обратное сопротивление составляет 600кОм. Бесконечное значение – обрыв, нулевое – диод пробит.

Измерение обмоток

Для проверки обмоток возбуждения необходимо щупами прибора прикоснуться к токосъёмным кольцам. Рабочее значение составляет от 1.8Ом до 5Ом. Показания за пределами указанных чисел свидетельствуют о неисправности.

Обмотки статора проверяются в двух режимах — между собой, на массу. В первом случае правильным принято значение в несколько Ом. Во втором варианте удовлетворяет бесконечно большое показание.

Далее приведены практические советы по устранению наиболее распространённых неисправностей генераторного оборудования.

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

Устройство генератора ваз 2110: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 — держатель положительных диодов выпрямительного блока; 6 — держатель отрицательных диодов выпрямительного блока; 7 — выводы обмотки статора; 8 — регулятор напряжения; 9 — щеткодержатель; 10 — задняя крышка; 11 — передняя крышка; 12 — сердечник статора; 13 — обмотка статора; 14 — дистанционное кольцо; 15 — шайба; 16 — конусная шайба; 17 — шкив; 18 — гайка; 19 — вал ротора; 20 — передний подшипник вала ротора; 21 — клювообразные полюсные наконечники ротора; 22 — обмотка ротора; 23 — втулка; 24 — стяжной винт; 25 — задний подшипник ротора; 26 — втулка подшипника; 27 — контактные кольца; 28 — отрицательный диод; 29 — положительный диод; 30 — дополнительный диод; 31 — вывод «D» (общий вывод дополнительных диодов)

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Схема подключения генератора ВАЗ 2110, 2111, 2112

Напряжение для возбуждения генератора при подключении зажигания подается к контакту «D+» регулятора (клемма «D» генератора) че-
рез сигнальную лампочку, размещенную в комбинации приборов.

«Минус» аккумулятора всегда соединятся с массой, а «+» — подсоединяется к контакту «В+» генератора. Неравильное обратное подключение аккумулятора немедленно вызовет увеличенный ток через вентили генератора и они сломаются.

Клемма «W» генератора на авто ВАЗ 2110, 2111, 2112 не используется.

Перечень устройств на схеме: 1 — аккумулятор; 2 — генератор ВАЗ 2110, 2111, 2112; 3 — монтажный блок; 4 — подключатель зажжения; 5 — панель приборов; 6 — сигнальная лампочка разряди аккумулятора (монтируется с 1997 г., до 1997 года ставился электронный вольтметр со светодиодом).

Как разобрать генератор

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Как разобрать генератор

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Здравствуйте, сегодня мы рассмотрим процесс снятия и установки генератора на ВАЗ 2110, 2111, 2112. Генератор в автомобиле нужен, чтобы вырабатывать электричество, заряжать аккумулятор и обеспечивать работу всех электроприборов.

Итак приступим к снятию генератора. Сначала снимите минусовую клемму с аккумулятора. После этого снимите минусовую клемму с генератора

Снимаем клемму

Далее снимаем защитный чехол и откручиваем гайку, которая держит провода

Откручиваем гайку

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

1. Головки торцевые на 10 и 13.
2. Трещоточные рукоятки или воротки.

Принцип работы генератора 2110, 2111, 2112

При включении зажигания подается напряжение от аккумулятора, через замок зажигания, на монтажный блок (смотри схему подключения генератора на данной странице). Оттуда ток уходит на панель приборов и зажигает контрольную лампочку, подтверждая о подачи электроэнергии на генератор. Далее напряжение поступает на контакт D генератора ВАЗ 2110, 2111, 2112. С него через щетки подается на контактные кольца ротора и далее на обмотку возбуждения, расположенную под клювообразными полюсными наконечниками. Здесь электрический ток индуцирует магнитное поле. От магнитного поля в обмотках статора возникает электрический переменный ток. Данный переменный ток подается на выпрямительный блок. В выпрямительном блоке проходя разделение на плюсовой и минусовой заряды напряжение («+») подается на контакт В+ и далее к потребителям электроэнергии. Минусовой заряд с отрицательных диодов уходит на массу и к котакту «-» аккумулятора. От статора через дополнительные диоды «+» подается на обмотку возбуждения ротора и далее будет поддерживать в ней индуктивность в течении всего времени вращения генератолра. С дополнительных диодов плюс одновременно поступает на сигнальную лампочку. Но упершись в минусовой диод не проходит к лампочке и она гаснет. Это значит генератор ВАЗ 2110, 2111, 2112 начал вырабатывать напряжение и снабжать им всю машину. При срабатывании двигателя начинает работать генератор, который начинает обеспечивать себя и всех потребилелей электрическим постоянным током.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи; отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

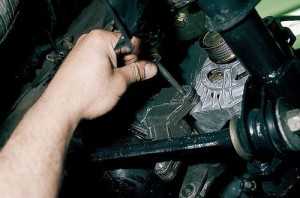

отсоединить провода генератора; открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке. После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40. Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место. Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником. Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор. Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения

После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения. После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

https://youtube.com/watch?v=7Dwr2MGYwOI

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.
