Как проверить работоспособность вакуумного усилителя тормозов на ваз 2112

Проверка исправности вакуумного усилителя тормозов

Шаг 6: Проверка контура тормозной системы

После проведения предыдущих этапов, необходимо проверить работоспособность контура тормозной системы.

Для этого выполните следующие шаги:

Убедитесь, что автомобиль находится на ровной горизонтальной поверхности и находится в нейтральном положении.
Включите зажигание, но не заводите двигатель. При этом на панели приборов должны загореться все необходимые индикаторы.
Прокачайте тормозную систему несколько раз, нажимая на педаль тормоза.
После прокачки, нажмите на педаль тормоза и удерживайте ее нажатой в течение 15 секунд

Обратите внимание на ее поведение — педаль должна оставаться неподвижной и не опускаться.
Визуально проверьте контуры тормозной системы на наличие утечек или повреждений. Проявления подобных проблем могут указывать на неисправности.

Если в результате проверки были обнаружены какие-либо неисправности, необходимо обратиться к специалистам для диагностики и ремонта тормозной системы.

Проверка давления в вакуумной системе

Для того чтобы убедиться, что вакуумник ВАЗ 2112 работает правильно, необходимо проверить давление в вакуумной системе автомобиля. Эта процедура позволит определить, есть ли проблемы с утечкой вакуума или неправильной работой вакуумной помпы.

Вот пошаговая инструкция, которая поможет вам выполнить проверку давления:

  1. Запуск двигателя: запустите двигатель автомобиля и дайте ему нагреться до рабочей температуры.
  2. Остановка двигателя: выключите двигатель и откройте капот.
  3. Подготовка манометра: подсоедините манометр к соответствующему порту вакуумной системы. Убедитесь, что манометр надежно закреплен и герметично соединен с портом.
  4. Запуск двигателя и измерение давления: снова запустите двигатель и внимательно наблюдайте за показаниями манометра. Нормальное давление для вакуумной системы ВАЗ 2112 должно составлять около 18-22 дюймов ртутного столба (инг. Hg).
  5. Оценка показаний: если показания манометра значительно отличаются от нормы, например, ниже 15 инг. Hg, это может свидетельствовать о наличии проблемы с вакуумной системой, такой как утечка вакуума или неисправность вакуумной помпы.
  6. Дополнительная проверка: для того чтобы определить причину проблемы, вам могут потребоваться дополнительные проверки и диагностика деталей вакуумной системы.

Важно: при проведении проверки давления в вакуумной системе не забывайте обеспечивать безопасность и следовать рекомендациям производителя автомобиля. Если у вас нет опыта работы с автомобильной техникой, рекомендуется обратиться к специалисту

Прокачка системы

После проделывания любых ремонтных работ, которые были связаны с заменой деталей ТС, нужно произвести прокачку. Она проводится с целью ликвидации из магистрали воздуха и выравнивания давления.

Со штуцера снимают колпачок, надевая шланг. Второй конец шланга ставят в подготовленную заранее емкость. В это время необходимо попросить кого-то, чтобы тот сел в машину и выжал педаль тормоза 4-6 раз, а затем удерживал ее. После этого нужно открутить штуцер ключом, но не до конца. Ослабление крепления приведет к течи жидкости. Ожидаем, когда тормозная педаль опустится, только потом закручиваем штуцер.

Прокачку делают до момента, пока тормозная жидкость не пойдет без воздуха. Все те же самые действия проводят с другим колесом. Аналогичной работы требуют задние тормоза. Как только процедура завершится, нужно долить тормозную жидкость в бачок и провести проверку тормозов на спокойной дороге.

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться. Если в этот момент двс трясет ситуация осложняется. При незначительной потере герметичности данный вариант проверки может не помочь.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

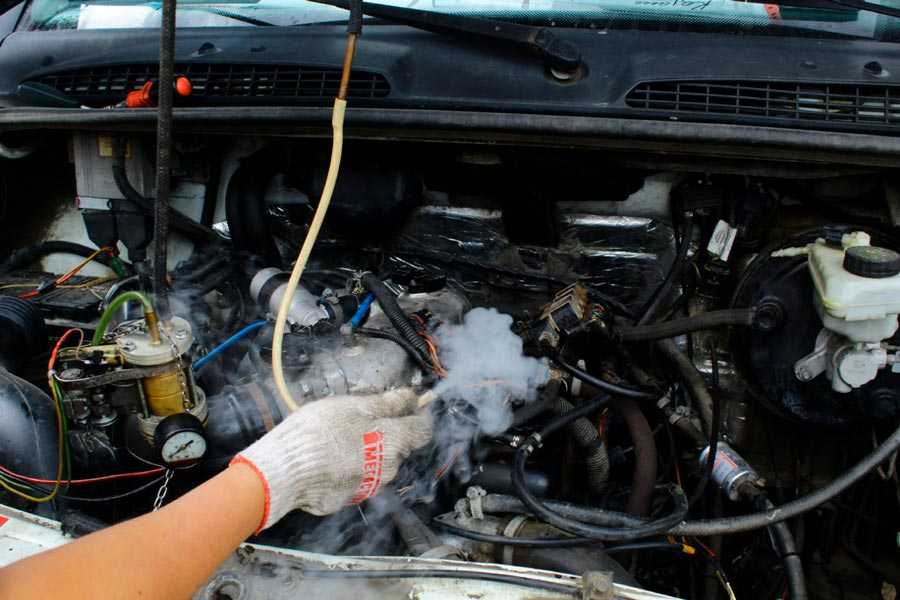

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

  1. Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
  2. Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
  3. Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
  4. Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.
  5. Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.

Таким образом, дымогенератором легко сделать проверку подсоса воздуха. Это очень важная и удобная процедура для поиска неисправностей в двигателе. Многие диагносты задаются вопросом про коррекции топлива при подсосе воздуха. Это один из общих показателей на сканере и может говорить не только об утечке, но и о низкой компрессии, смещённых фазах газораспределения.

Существуют другие способы проверки дымом на подсос воздуха. Один из них с помощью сигареты. Есть даже специальный инструмент для этого. Он представляет собой пистолет для компрессора с внутренней обоймой, в которую заходит сигарета. При нажатии на курок пневмо пистолета папироса раскуривается и выдает обильный дым. Минус такого способа в том, что она очень быстро выгорает и может не хватить времени уловить подсос воздуха в двигателе и инжекторе. Но и такой вариант проверки подсоса воздуха сигаретой имеет место быть.

Определить подсосы воздуха в любом двигателе можно дедовским методом, с помощью пролива жидкости на впускной коллектор и область форсунок. Или вариант с сигаретой, но все эти методы не точны и не удобны.

Сама дым машина стоит не малых средств. Поэтому, если ваш двс трясет или плавают обороты езжайте в сервис, где есть дымогенератор. Там вам точно помогут выявить причину без лишних затрат.

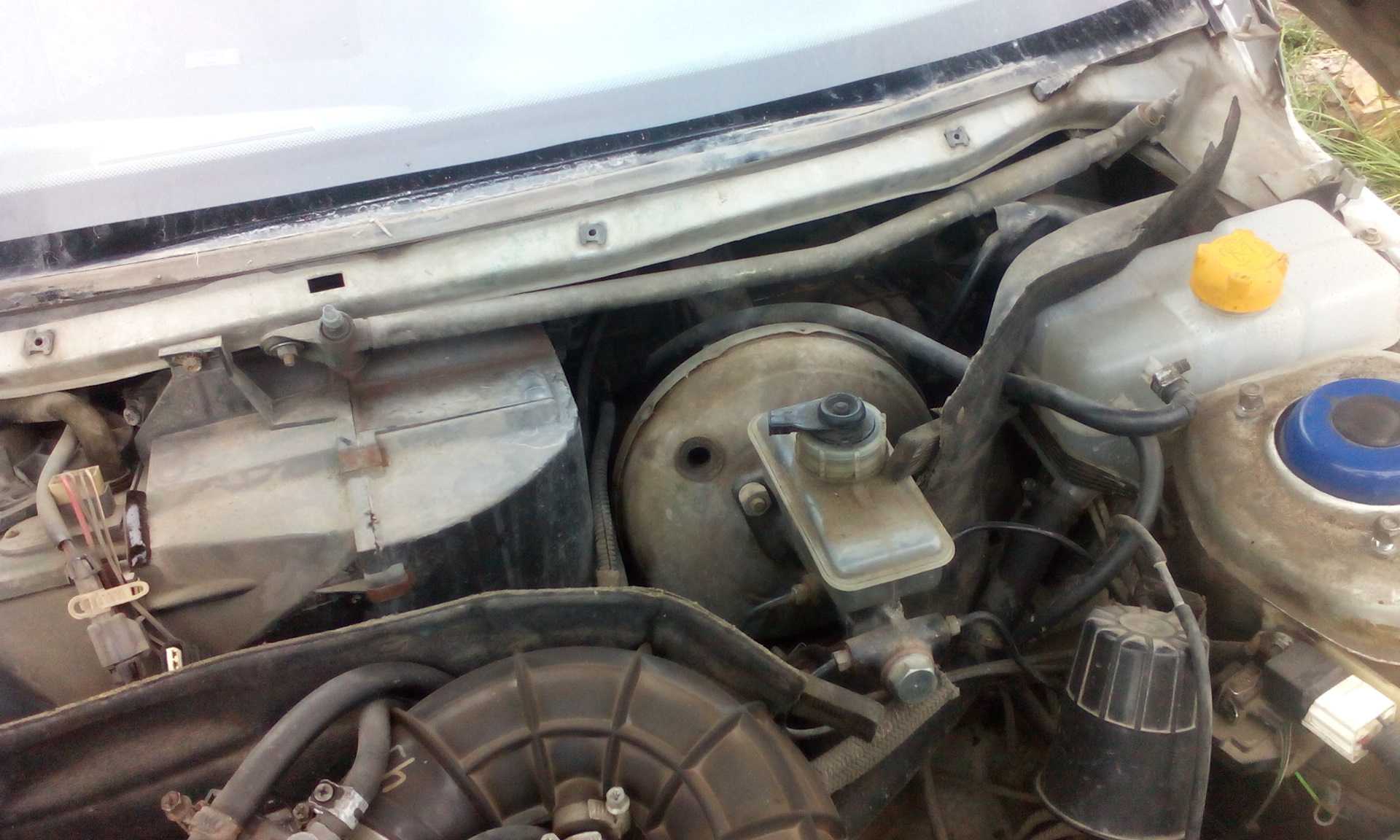

Как проверить вакуумник ВАЗ 2112: подробная инструкция

Шаг 1: Подготовка

Прежде чем приступить к проверке вакуумника ВАЗ 2112, необходимо убедиться, что автомобиль выключен и стоит на ровной горизонтальной поверхности. Откройте капот и найдите вакуумник – он находится в передней части автомобиля, рядом с тормозным усилителем. Вакуумник имеет цилиндрическую форму и подключен к тормозному усилителю двумя шлангами.

Шаг 2: Визуальный осмотр

Внимательно осмотрите вакуумник ВАЗ 2112, обратив внимание на его общую чистоту и целостность. Убедитесь, что вакуумный шланг не имеет трещин или утечек герметичности

При необходимости, замените поврежденные детали.

Шаг 3: Проверка внутреннего состояния

Отключите оба шланга от вакуумника. Убедитесь, что вакуумная камера внутри вакуумника не имеет трещин, и что клапаны работают исправно. Вы можете использовать вакуумный насос для проверки работоспособности вакуумной камеры.

Шаг 4: Проверка вакуумных шлангов

Проверьте вакуумные шланги на утечки. Необходимо убедиться, что шланги плотно прилегают к соединительным муфтам. Если обнаружены утечки, замените шланги.

Шаг 5: Проверка уровня вакуума

Восстановите соединение шлангов с вакуумником и запустите двигатель. Для проверки уровня вакуума используйте вакуумный манометр. Проверьте, что уровень вакуума находится в пределах нормы, указанной в руководстве по эксплуатации ВАЗ 2112.

Шаг 6: Завершение проверки

После завершения проверки, убедитесь, что все подключения соединены надежно и герметично. Закройте капот автомобиля и сделайте тестовую поездку по городским улицам для проверки работы системы тормозов ВАЗ 2112.

Следуя этой подробной инструкции, вы сможете правильно проверить вакуумник ВАЗ 2112 самостоятельно. Регулярная проверка и обслуживание вакуумника помогут сохранить надежность и безопасность системы тормозов вашего автомобиля.

Определение неисправностей с помощью диагностического сканера

Вакуумник автомобиля ВАЗ 2112 можно также проверить с помощью диагностического сканера. Это современное устройство, которое позволяет выявить неисправности в работе различных систем автомобиля.

Для проведения диагностики вакуумника ВАЗ 2112 с использованием диагностического сканера, необходимо выполнить следующие шаги:

  1. Подключите диагностический сканер к диагностическому разъему автомобиля. Разъем обычно расположен под рулем.
  2. Включите зажигание автомобиля, но не запускайте двигатель. Это позволит сканеру получить доступ к электронным системам автомобиля.
  3. Запустите программу диагностического сканера на компьютере или устройстве, с которым он связан. Обычно в программе есть функция «Сканирование» или «Диагностика».
  4. Следуйте инструкциям программы и выберите необходимую систему для диагностики. Чтобы проверить вакуумник ВАЗ 2112, выберите систему «Вакуумная система» или что-то похожее.
  5. Подождите, пока программа выполнит сканирование выбранной системы. В результате сканирования вы увидите список обнаруженных неисправностей и ошибок в работе вакуумника.
  6. Проанализируйте список неисправностей и ошибок, появившихся в результате диагностики. Возможно, вы найдете информацию о том, как исправить обнаруженные проблемы.
  7. Если обнаруженные неисправности требуют ремонта, обратитесь к квалифицированному автомобильному мастеру или сервисному центру для устранения проблем.

Проведение диагностики вакуумника ВАЗ 2112 с помощью диагностического сканера позволяет быстро и точно определить неисправности в его работе. Это позволит своевременно принять меры по их устранению и обеспечить нормальное функционирование автомобиля.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

Конструкция и принцип работы вакуумного усилителя

Вакуумный усилитель (или ВУТ)‐ самый распространённый тип механизма для усиления тормозов. Действует по принципу снижения давления или просто — разряжения. Конструктивно он образует единое целое с главным цилиндром, включает в себя несколько важных компонентов:

  • корпус, разделённый диафрагмой на 2 части — вакуумную и атмосферную камеры;
  • клапан, перекрывающий мостик между частями вакуумника;
  • механический (или электрический)насос, необходимый для обеспечения бесперебойной работы в качестве основного или дополнительного источника разряжения(на некоторых бензиновых автомобилях может не быть);
  • пружина возвратного типа — нужна для перемещения диафрагмы в начальное положение после нажатия педали тормоза.

Работа вакуумника основана на разряжении или разности давления воздуха в обеих камерах. В исходном положении оно одинаковое, но после нажатия тормоза канал, соединяющий обе половины ВУТ, перекрывается. При этом воздух начинает поступать в атмосферный отдел, где разряжение снижается. Это образует силу, воздействующую на диафрагму, которая перемещает поршень главного цилиндра, преодолевая усилие пружины.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Что делать с неисправным устройством

Теперь мы узнали, как проверить усилитель тормозов. Что предпринять дальше? На станции технического обслуживания вам, вероятнее всего заявят, что эту систему целесообразнее поменять на новую. Но неисправное устройство можно либо отремонтировать и отрегулировать, либо в процессе реконструкции заменить некоторые компоненты. И лишь в особых ситуациях замене подлежит весь механизм.

Вакуумный усилитель тормозов в разборе

Регулировка и ремонт

В ходе регулировки вакуумного помощника производится наладка свободного движения педали тормоза. Для корректного его выставления подгоняем длину штока. Используя регулировочный болт, проверяем зазор/выступ

Важно правильно настроить положение самого болта – это позволит найти точное мгновение открытия/закрытия клапанов

Ремонт и замена

Негерметичный шланг в автомашине с бензиновым ДВС или насос в дизельном авто нужно поменять. Если ослаблены держатели, их необходимо затянуть. Если износились резиновые прокладки обратного клапана, используем ремонтный набор, предварительно убедившись, что проблема только в них, а другие компоненты ВУТ не повреждены. В принципе, обратный клапан можно заменить на новый, так как стоит он относительно недорого, а его ремонт достаточно трудоемкий.

С более серьезными проблемами, которые обнаружила проверка узла, необходимо обращаться к специалистам. Потратив какую-то денежную сумму, вы будете уверены в безопасности своей и пассажиров. Кроме того, после реконструкции нужно сделать синхронизацию колес при замедлении движения, проверить антиблокировочную систему и систему курсовой устойчивости. А это проводится на стенде диагностики с применением специальных технических средств.

Источник статьи: http://mashinapro.ru/1888-kak-proverit-vakuumnyy-usilitel-tormozov.html

Регулировка ВУТ

Рассмотрев все признаки неисправности вакуумного усилителя, водителю стоит разобраться в его регулировке. Эта процедура направлена на настройку свободного хода педали. Автолюбителю придется настраивать длину штока, чтобы педаль была выставлена верно. После проведения работы должен остаться зазор. Именно с его помощью получится определить силу усилия на тормозной цилиндр. При помощи определенного болта контролируется размер выступа. Он должен быть выше над плоскостью на 7,1мм. Слишком высокое значение увеличивает ход педали, а заниженная величина спровоцирует постоянное подтормаживание, похожее на езду на ручнике.

При установке в автомобиль нового усилителя, необходимо проделать его регулировку. Работа предусматривает настройку длины штока. Регулировка длины определяет давление, оказываемое на цилиндры.

Клапан вакуумного усилителя тормозов лачетти

Причины выстрелов в глушителе

Причина того, что двигатель стреляет в глушитель, обычно одна – горючая смесь, не успевшая сгореть в процессе выполнения рабочего цикла, взрывается внутри впускного механизма в результате нагревания до высоких температур. При этом возникает сильный хлопок.

Подобная поломка может возникнуть на любых двигателях, независимо от топлива, на котором они работают и прочих его параметров. Поэтому стреляют иногда и инжекторные, и карбюраторные силовые установки.

Причиной таких неполадок бывает не только несовпадение фаз газораспределения, как думают многие.

Когда мотор начал стрелять в глушитель, сразу же нужно проверить карбюратор и воздушный фильтр. Чаще всего для устранения этого недостатка достаточно провести замену воздушного фильтра, отрегулировать подачу топлива в карбюраторе. Но причина возникновения хлопков может крыться и в другом.

Проблемы с тепловым зазором

Обычно при возникновении хлопков владельцы автомобилей начинают проверять работу мотора под различными уровнями нагрузки. Если проблемы возникают на высоких и низких оборотах – это, скорее всего, указывает на сбой размера теплового зазора клапана на блоке цилиндров. При этом хлопки также будут часто возникать в результате перегрева силового агрегата.

Толкатели распредвала всегда должны иметь небольшой зазор в месте своего контакта с клапаном. При прогреве мотора металл деталей незначительно расширяется, при этом тепловой зазор будет уменьшаться. Грамотно выставленные клапаны должны плотно прилегать до гнезда.

При отсутствии этого зазора клапан не сможет плотно закрыть просвет, топливная смесь во время такта сжатия будет переходить в выпускной коллектор, в котором будет происходить ее воспламенение, следствием этого станут резкие хлопки.

Если причина неисправности кроется в тепловом зазоре, поможет обычная настройка положения клапанов.

Неполадки в зажигании иногда тоже приводят привести к тому, что двигатель стреляет в глушитель. С появлением подобной неисправности сразу же нужно проверить, правильно ли установлен угол опережения зажигания. При его запаздывании избежать выстрелов никак не получиться. В таком случае искра, которая воспламеняет топливо, будет подаваться с опозданием – при открывании впускного клапана. При этом небольшой объем горючего будет выбрасываться в коллектор. Стоит отметить — что может произойти прогорание не только выхлопной трубы, но еще и клапана. Но это будет только в том случае, если игнорировать хлопки продолжительное время.

Если же зажигание выставлено нормально, но выстрелы все равно возникают, проблема кроется в слабой искре. Кроме того, к этому приводят неисправности в контактах проводов, контактной группе и тумблере. Слабая искра возникает и из-за проблем со свечами, поэтому нужно убедиться, что они находятся в рабочем состоянии. Распространенной проблемой является несоответствие ее калильного числа данному двигателю.

Нарушение фаз ГРМ

Если двигатель начал стрелять в глушитель — это может стать результатом сбоя газораспределительных фаз. В камере сгорания возникнет такая же ситуация, как и при задержке зажигания: впускной клапан будет открываться раньше сгорания горючего. Остатки бензина при этом будут догорать внутри выхлопной трубы, что станет причиной выстрелов.

Также к этому может привести растягивание ремня ГРМ. Сами фазы не сбиваются, если в механизме используется ременной привод, то, скорее всего, причина в растягивании ремня. Хлопки в глушителе возникают только при прогретом моторе, а в холодном – нет? Проблема точно кроется в ГРМ.

Хлопки в инжекторе

На инжекторных двигателях подобная проблема встречается довольно редко. Когда они появляются, причина заключается в сбое фаз, неисправности зажигания или тепловом зазоре, как и в случае карбюраторов. Кроме вышесказанного, такая поломка может быть следствием недостаточно надежных контактов датчиков. При этом на устройство управления будут подаваться неверные данные, а электронный блок управления будет распоряжаться горючей смесью в соответствии с такими сигналами. Выявить проблему в таком случае сможет только тщательная диагностика автомобиля.

Конечно, при выстрелах двигателя использовать машину можно, но это приведет к серьезным поломкам двигателя. Поэтому при появлении подобной неисправности лучше всего сразу же отправляться на СТО.

Статья конечно больше обзорная — но она отображает все аспекты данной проблемы, по опыту скажу, что зачастую на инжекторах – это ремень растянулся или перескочил на зуб.

Еще одна причина это не качественный бензин или с низким октановым числом

Конструкция ВУ

Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.

Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.

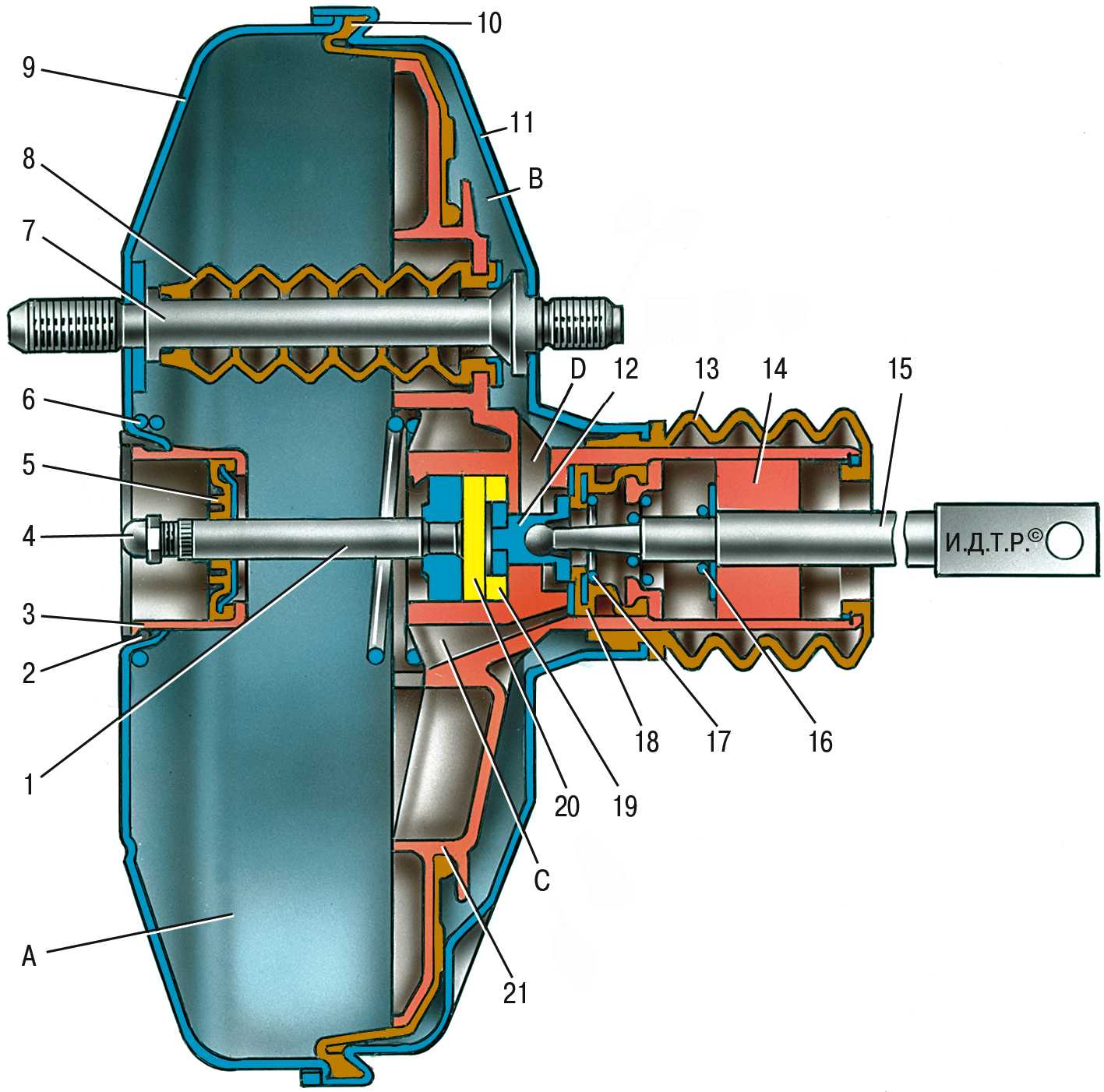

Устройство вакуумного усилителя тормозов

До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.

При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.

Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.

Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. Колеса растормаживаются.

Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.

Как определить неисправность вакуумного усилителя тормозов?

Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:

  • залипание обратного клапана из-за загрязнения;
  • разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
  • разгерметизация диафрагмы.

При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.

Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт. При втягивании воздуха в себя, он открывается.

При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.

Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.

Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.

Новый вакуумный усилитель

  1. Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
  2. Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.

Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.

  • Не включается зажигание киа рио



  • Как найти провод тахометра для сигнализации



  • Доработки хендай соната тагаз



  • Газ 31105 крайслер какой бензин лить



  • Шумоизоляция багажника шкода октавия а5

Проверка вакуумного насоса

Проверка вакуумного насоса осуществляется для выявления его работоспособности и определения возможных проблем. Для этого следуйте следующей инструкции:

  1. Отсоедините патрубок вакуумного насоса.

Находится он на верхней крышке головки блока цилиндров. Отверните крепежные винты, снимите патрубок и проверьте наличие на нем маслянистого налета или других загрязнений.

Проверьте клапан вакуумного насоса.

Проверка клапана осуществляется визуально. Отверните крепежный болт и аккуратно снимите крышку клапана. Проверьте его наличие и состояние. Если клапан отсутствует или имеет повреждения, необходимо заменить его.

Проверьте подвеску вакуумного насоса.

Проверьте крепление вакуумного насоса к двигателю. Убедитесь, что все болты крепления надежно затянуты и нет видимых повреждений.

Проверьте работу вакуумного насоса.

Для проверки работоспособности вакуумного насоса можно воспользоваться вакуумным насосным испытательным стендом. Подключите его к насосу, запустите его и проверьте уровень разряда на манометре. Уровень должен быть в пределах нормы.

Если у вас нет доступа к такому стенду, можете проверить работу вакуумного насоса с помощью специального устройства. Подключите его к насосу и визуально оцените, насколько сильно он создает вакуум.

Выполнив все вышеуказанные шаги, вы сможете проверить вакуумный насос вашего ВАЗ 2112 на работоспособность и определить, требуется ли его замена или ремонт.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
